Besiktningsrapport

8.5

Installation av

Energy Effective Solutions

Datum

28 april 2023

Ort

Nykvarn, Södermanlands län

Takkrokarnas CC

Kopplingslåda

Klämmornas placering

+ 5

85% godkända

15% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

Weland Stål: Råspont

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM54S31 (395-420) MR (17)Tak 1, Weland Stål: Råspont (26)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17

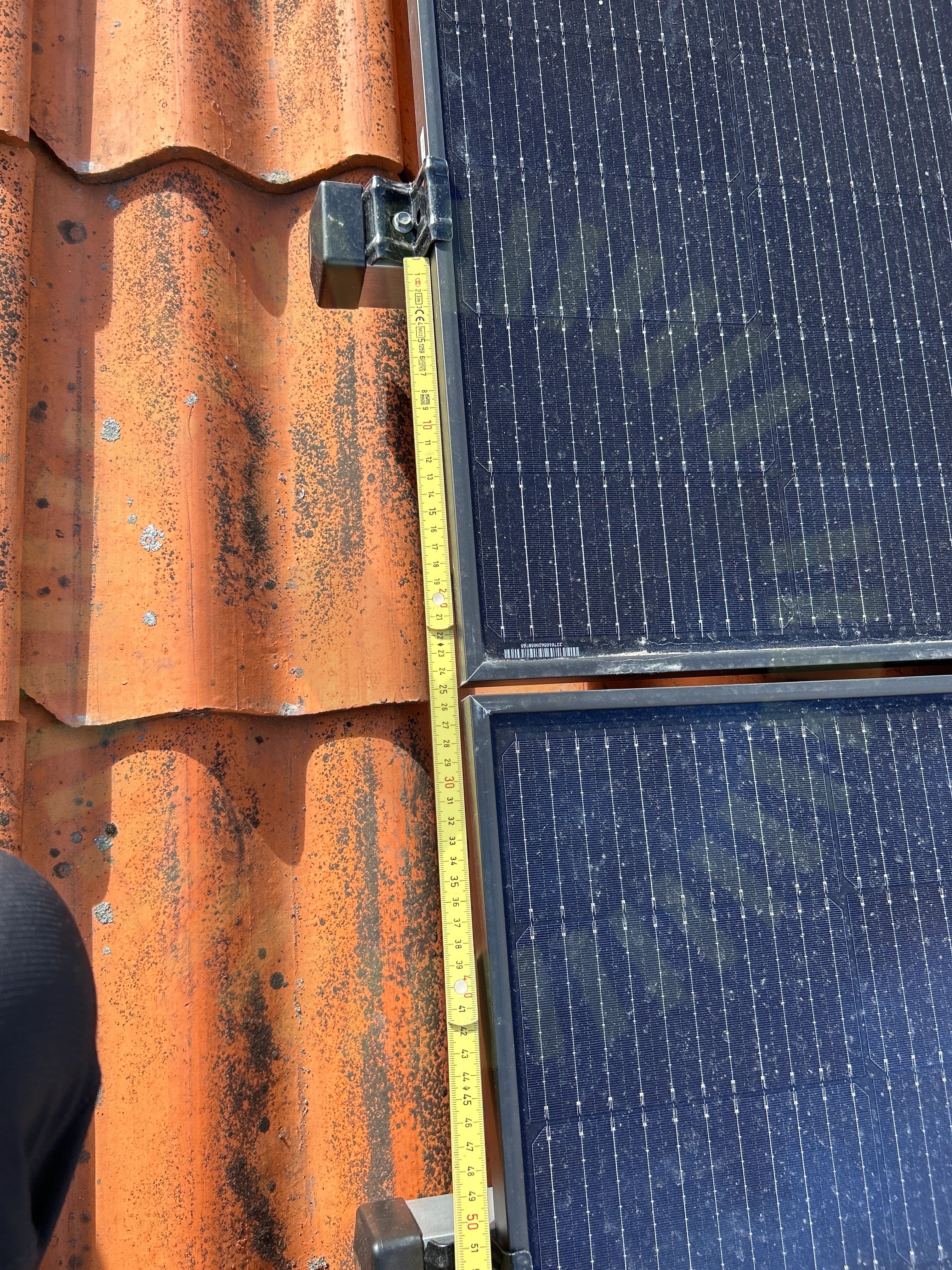

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

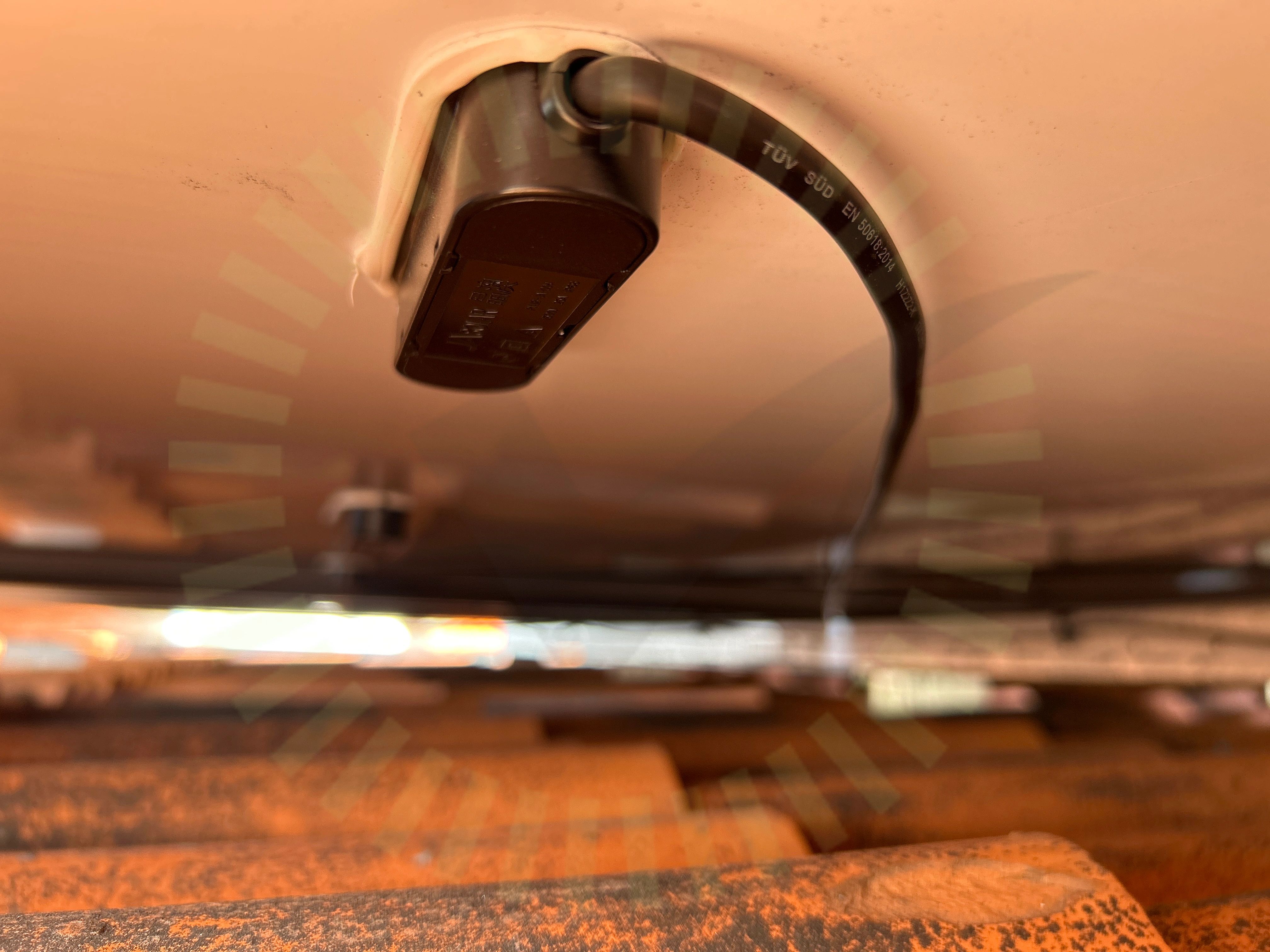

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

15/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/23

4.1 Kabeluppfästning

Inte godkänd

Kablage går långa sträckor utan uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

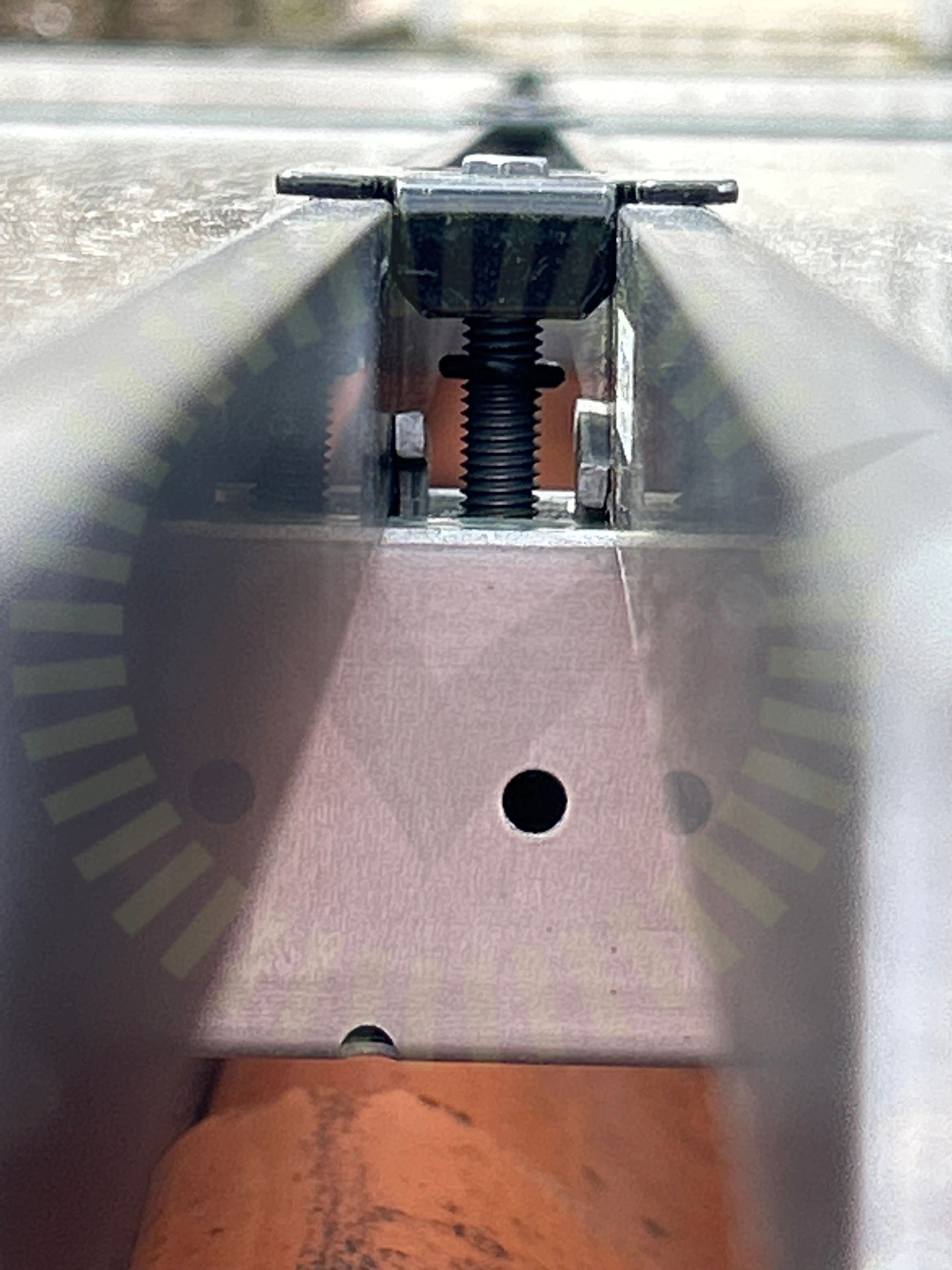

4.2 Klämmor rätt förläggning

Inte godkänd

Bottendel skadad pga för hårt åtdragen klämma.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt 1460mm

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/32

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

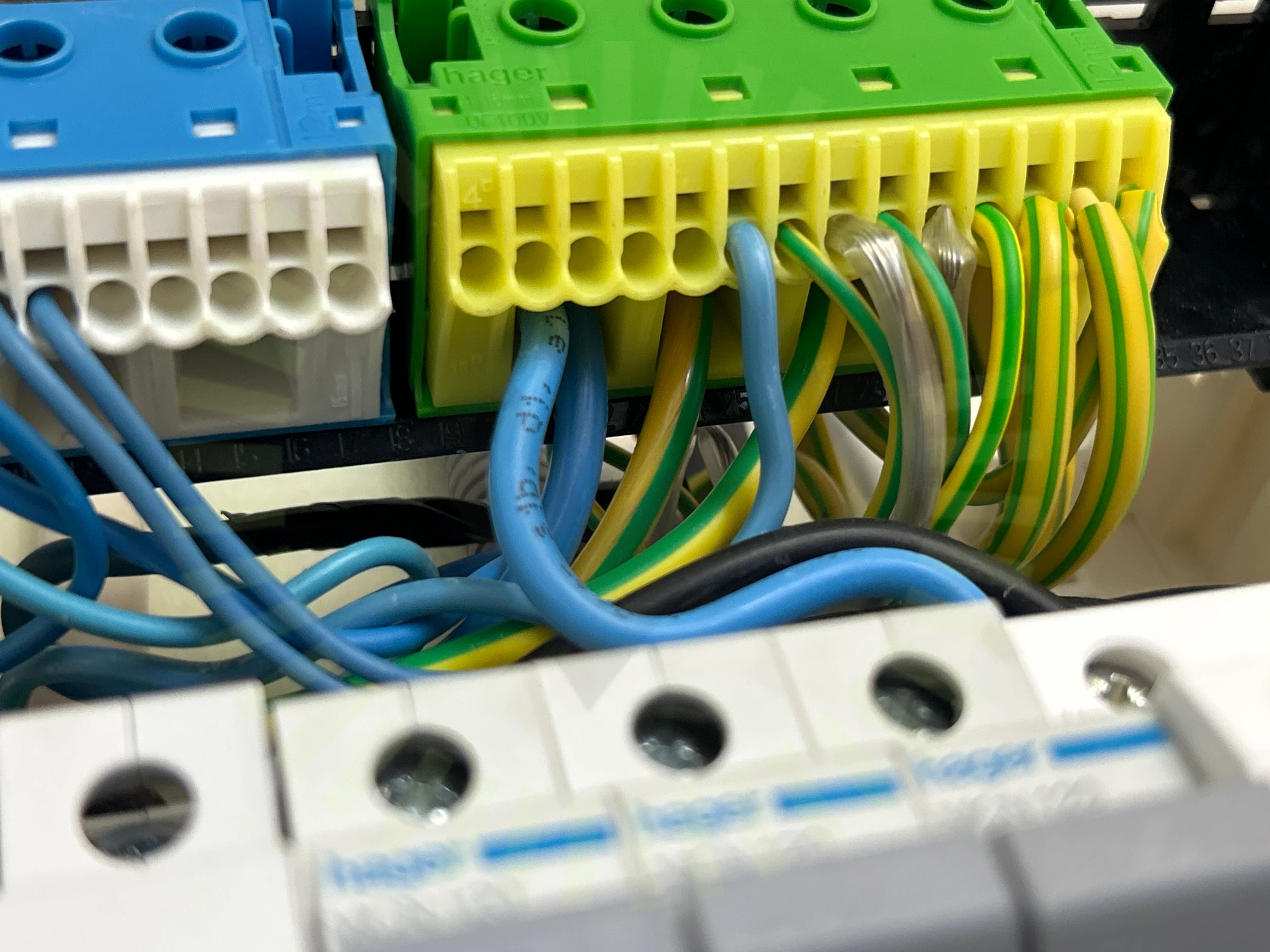

6.2 PEN-Ledare

Inte godkänd

Till växelriktare är det utfört med TN-C men i matande central är det TN-S.

Godkända kontrollpunkter

29/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32

Strängdesign
