Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

30 mars 2023

Ort

Ytterby, Västra Götalands län

Klämmans orientering

Kabeluppfästning

Skenornas infästning skruvade

+ 6

89% godkända

11% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Säkerhetsbrytare AC (6)Tak 1, CC90- UNUM Betongpannor (25)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (31)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/14

2.1 Kabel

Inte godkänd

Kablage ligger löst bakom batteri lång sträcka.

Godkända kontrollpunkter

13/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

5/23

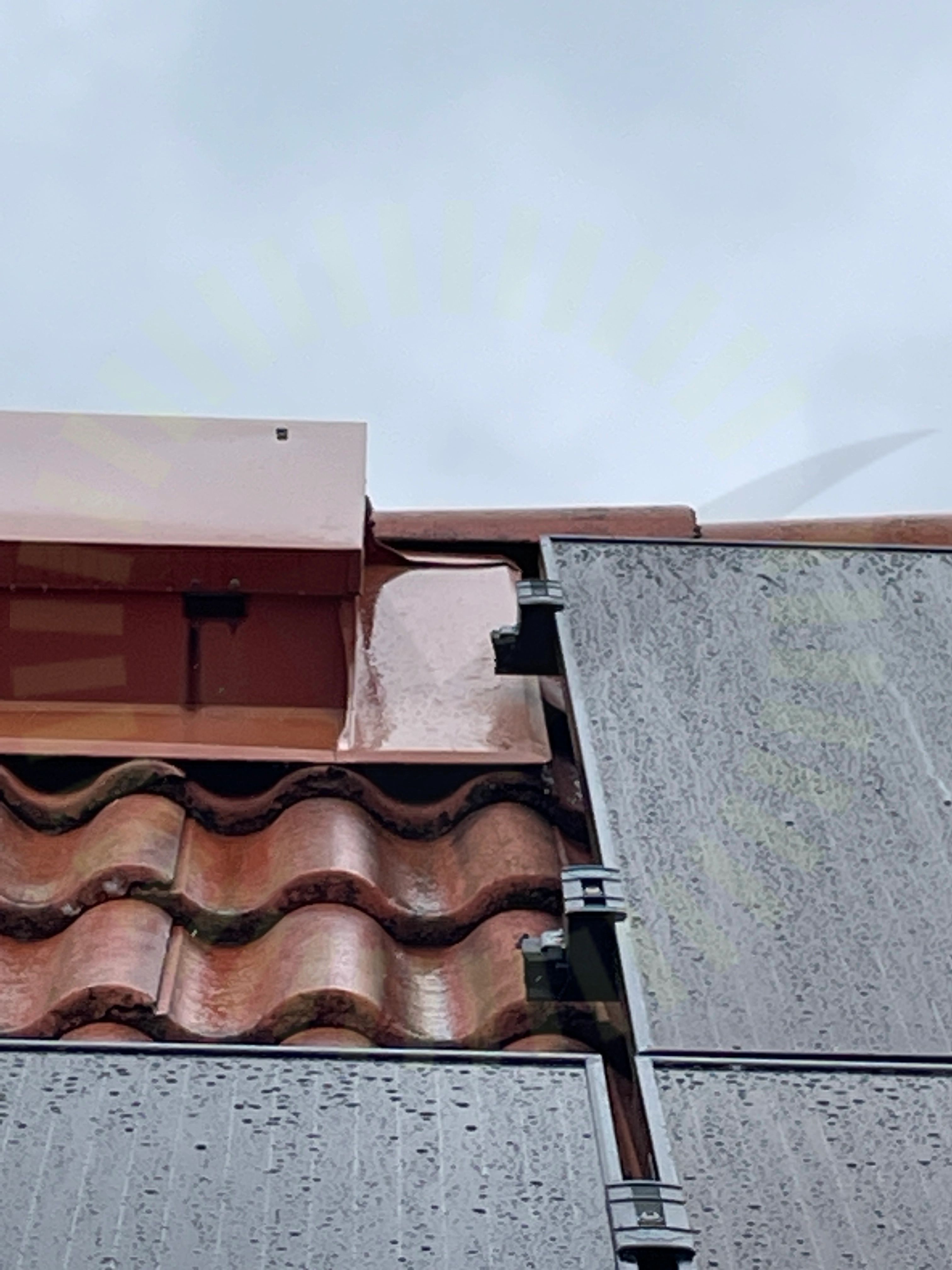

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

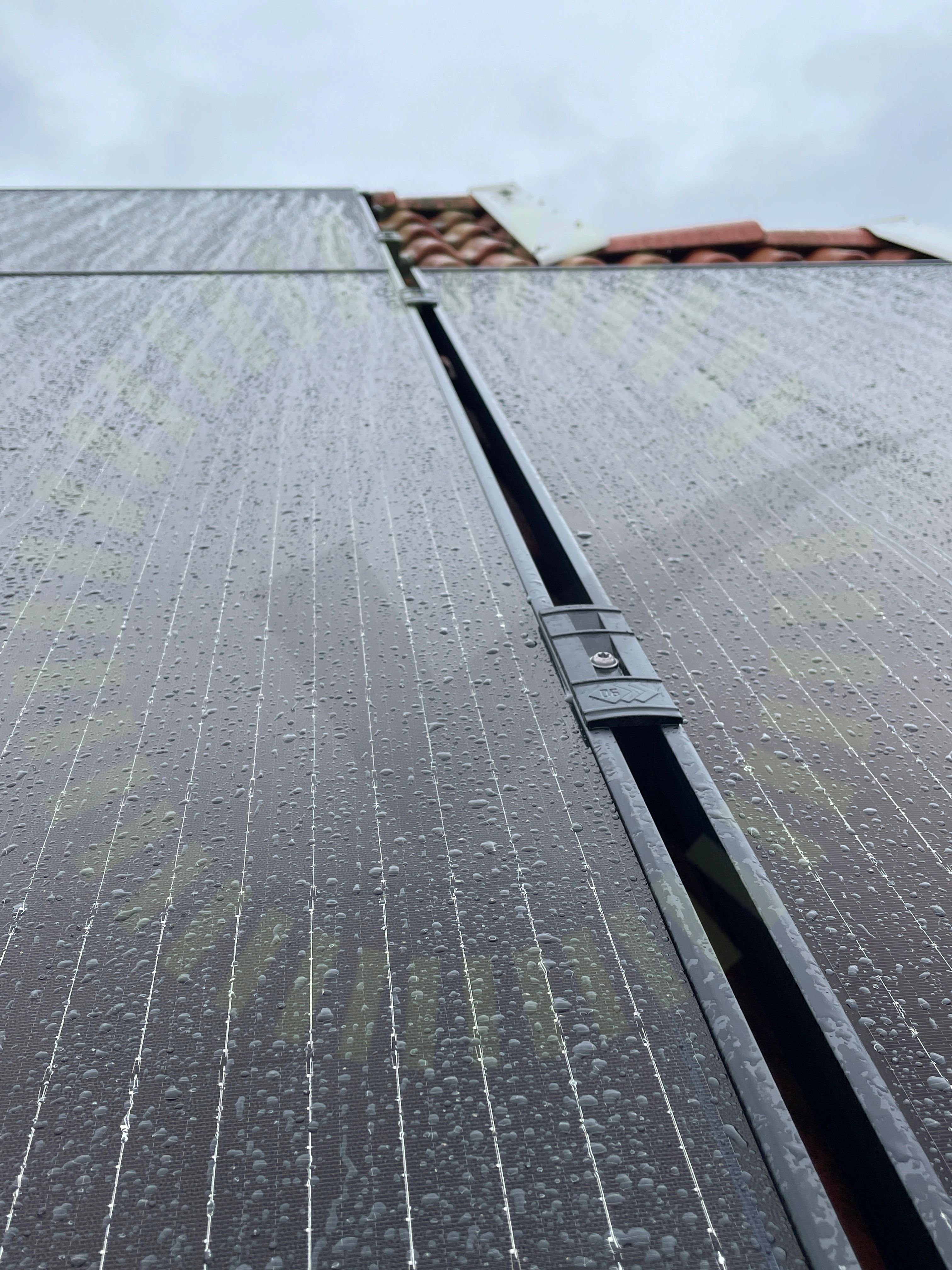

4.2 Klämmans orientering

Inte godkänd

Flertalet klämmor är monterade felvända

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

4.3 Skenans utstick för klämma

Inte godkänd

Skenan ska stick ut minst 20 mm efter ändklämman

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

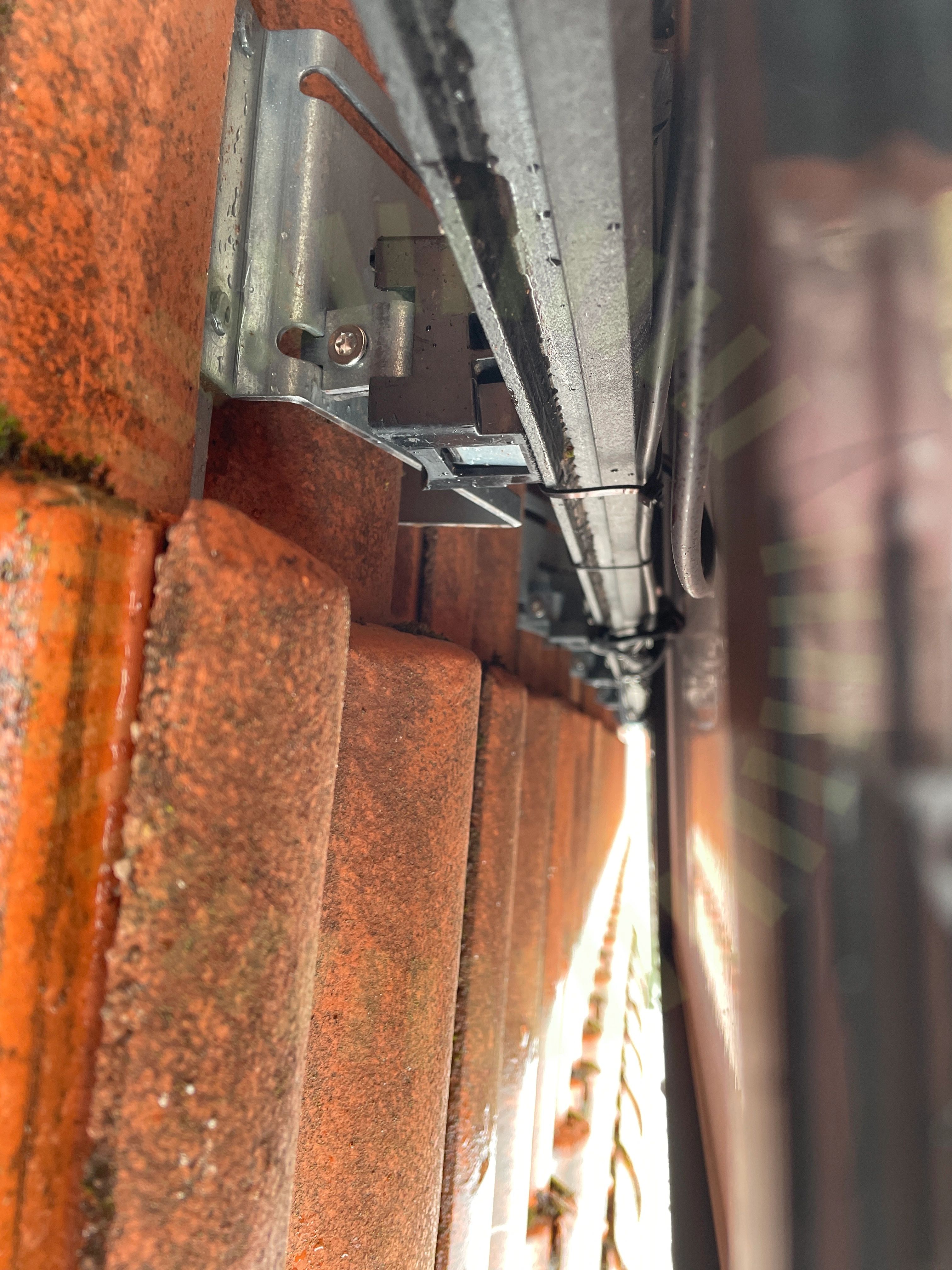

4.4 Skenornas infästning skruvade

Inte godkänd

Skens skall skruvas till fäste i den näst yttersta infästningspunkten.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

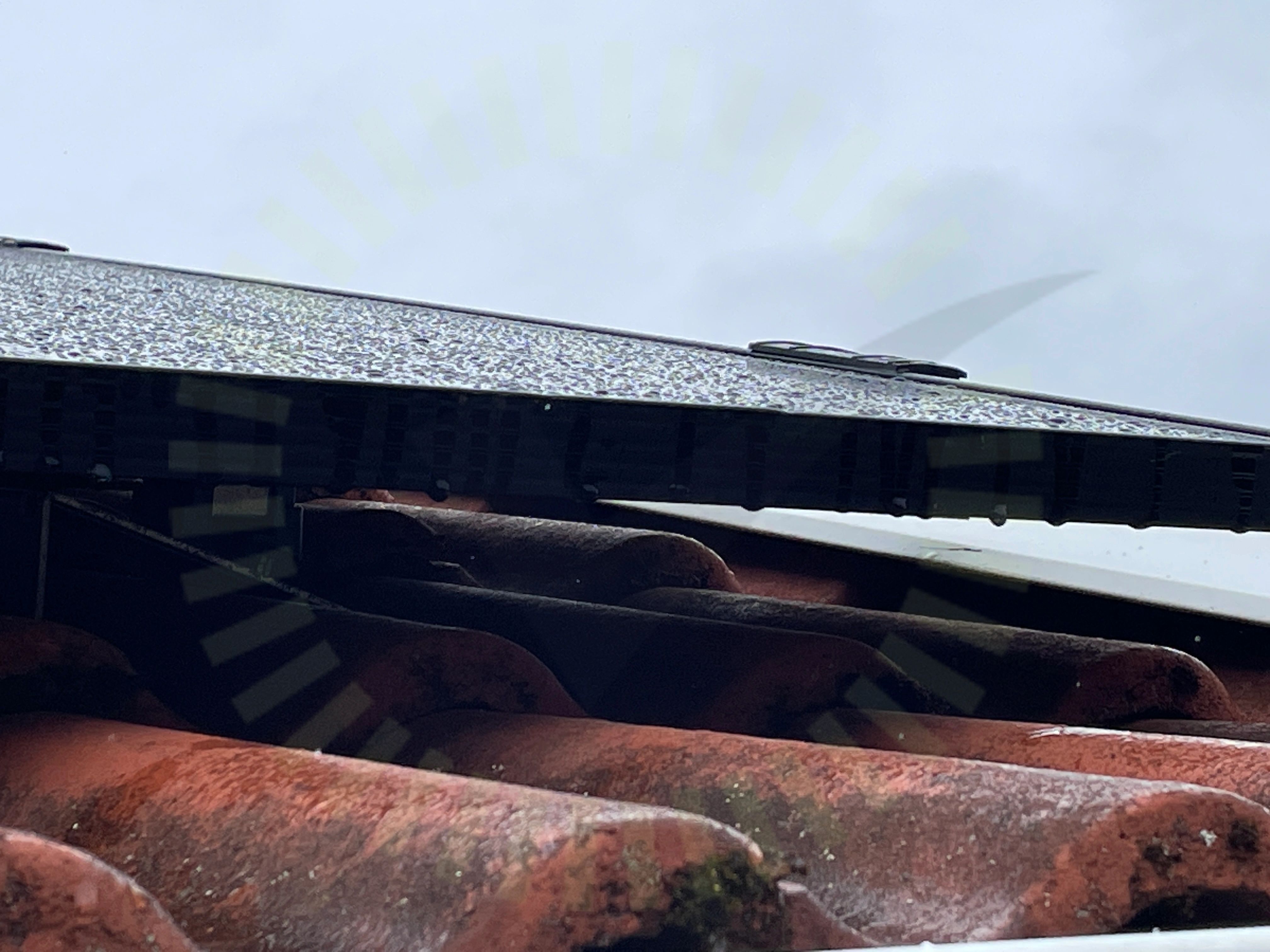

4.5 Skenornas överhäng

Inte godkänd

Maximalt tillåtet överhäng från sista infästningskrok är överskridet. Bild ej tydlig men måttet är 30 cm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

17/23

DC kabel förläggning

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

2/18

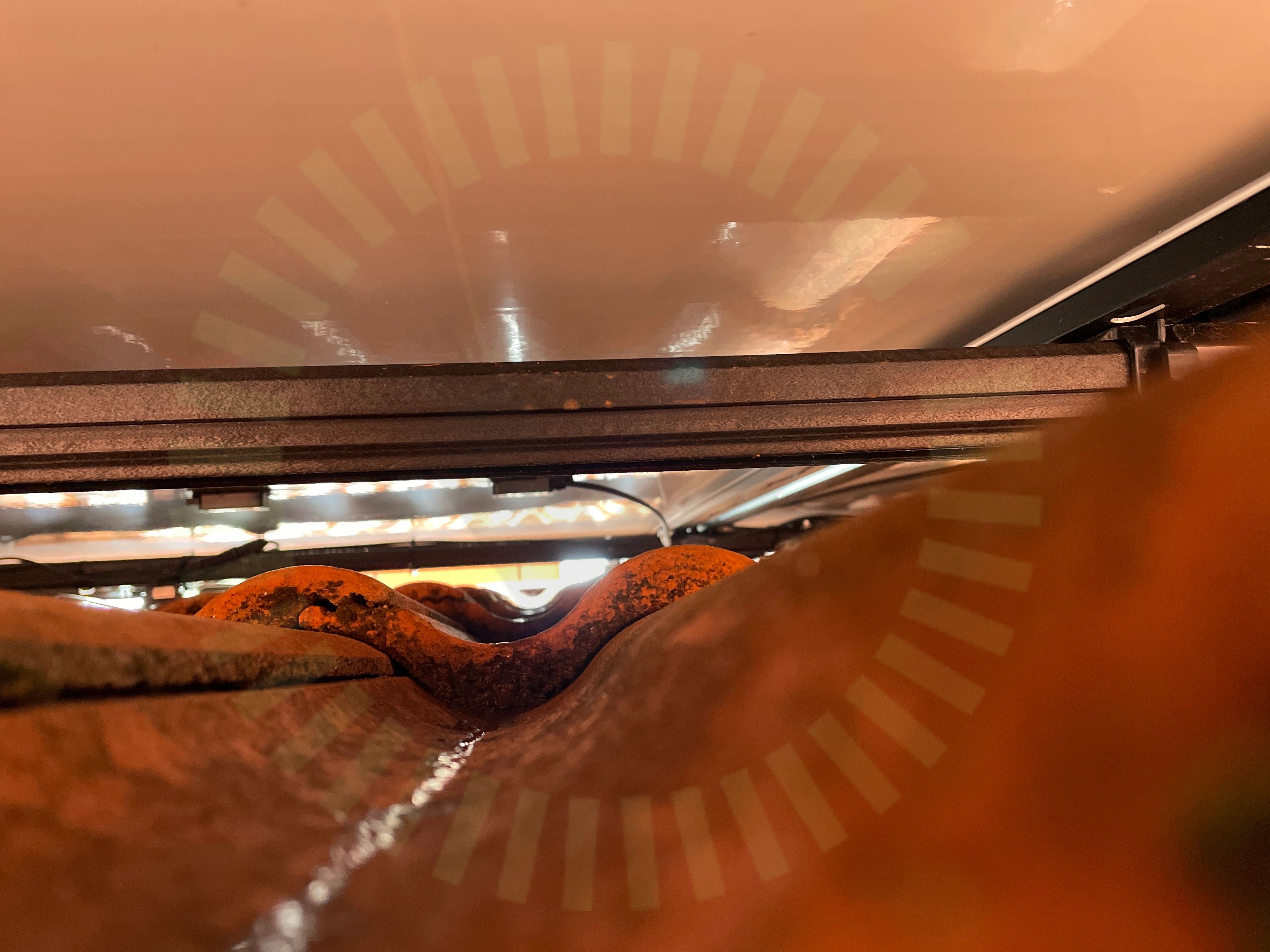

5.1 Kopplingslåda

Inte godkänd

Bristfällig kabeluppfästning riskerar att stressa kopplingsboxen på sikt.

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

13/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Ej tillgängligt vid besiktning

3/18

Förbindelse av kontakter

Kontakter

Stress på kontakter

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

DC kablar förlagda med kontakter i undercentral. Varning saknas vid undercentral samt vid växelriktaren.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/29

7.1 AC Kablage förläggning

Inte godkänd

AC Kabel löst förlagd bakom växelriktaren. Blockerar dessutom luftflödet kring kylflänsarna.

7.2 Kontakter

Inte godkänd

Förskruvningar till kontakter inte åtdragna korrekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

27/29

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
