Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

12 december 2023

Ort

Brämhult , Västra Götalands län

Förstärkningsskruv

Skenornas överhäng

Kabelinföringar

+ 11

80% godkända

20% ej godkända

Om installationen

Paneler

Longi: LR4-60HPB

Optimerare

SolarEdge: P300-P505

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (1)Optimerare: Allmänt (5)Säkerhetsbrytare DC (9)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Longi: LR4-60HPB (17)Undercentral (8)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Optimerare

Godkända kontrollpunkter

1/1

Kompatibilitet

Optimerare: Allmänt

Godkända kontrollpunkter

5/5

Optimerare: Dragavlastade

Optimerare: Fastsäkring av produkt

Optimerare: Kontakter

Optimerare: Placering

Optimerare: Skada

Säkerhetsbrytare DC

Anmärkningar

3/9

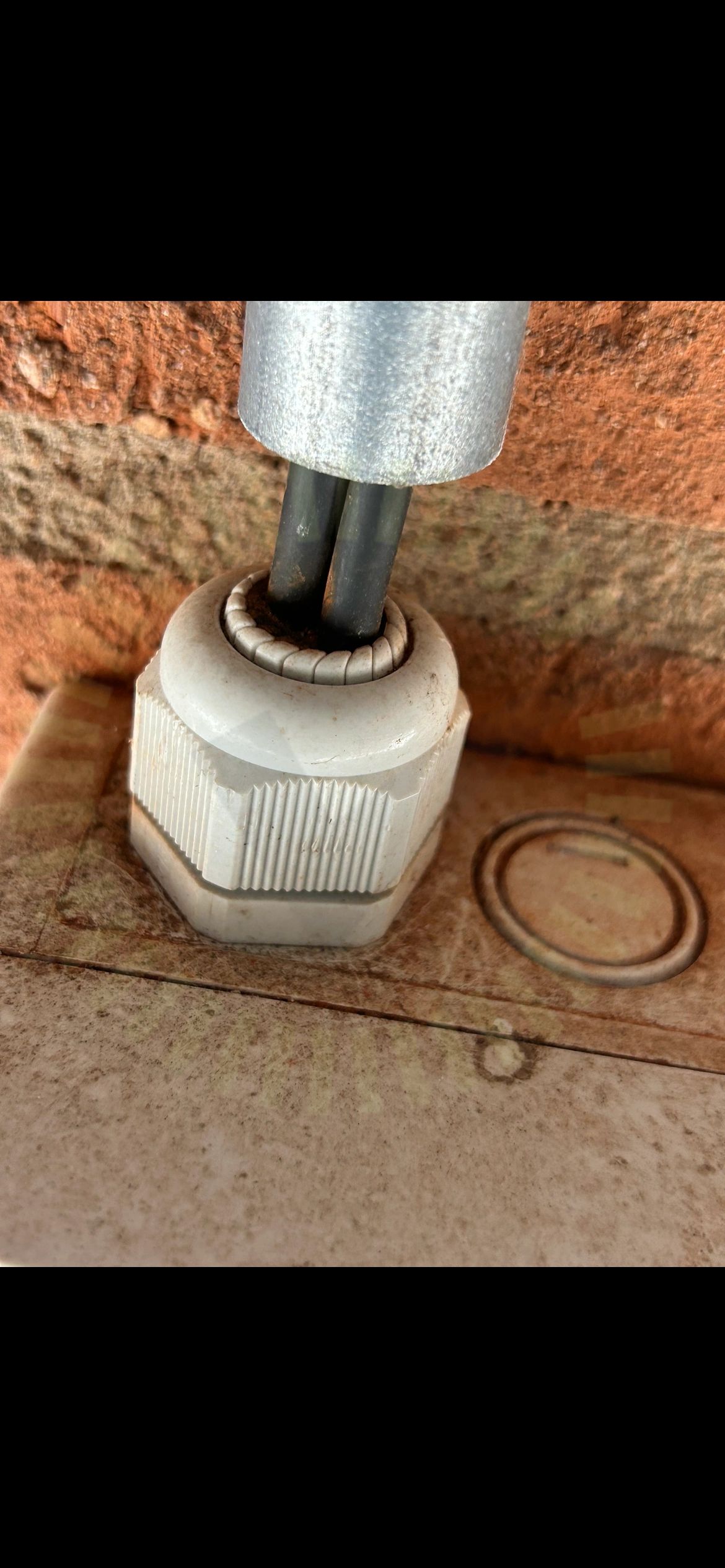

4.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

4.2 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

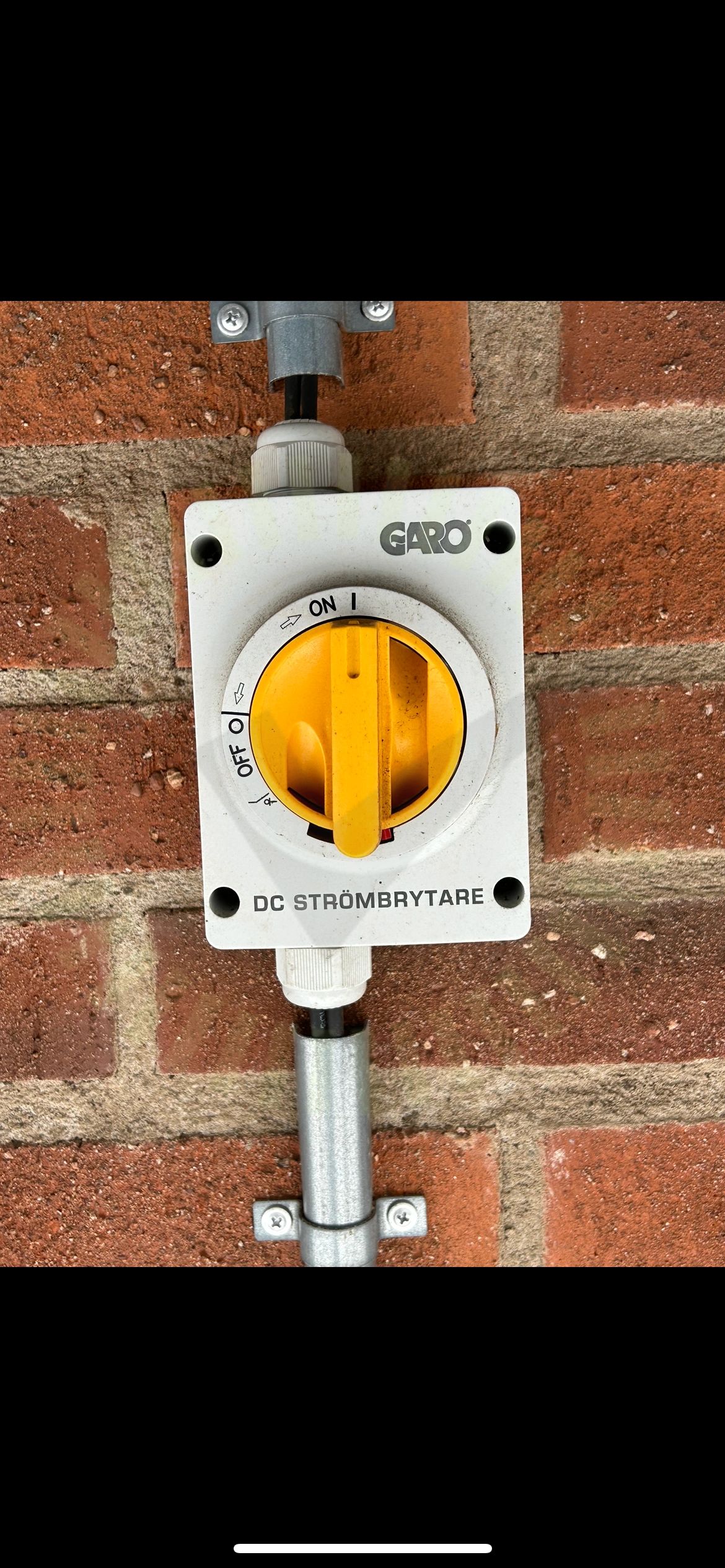

4.3 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

Godkända kontrollpunkter

6/9

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

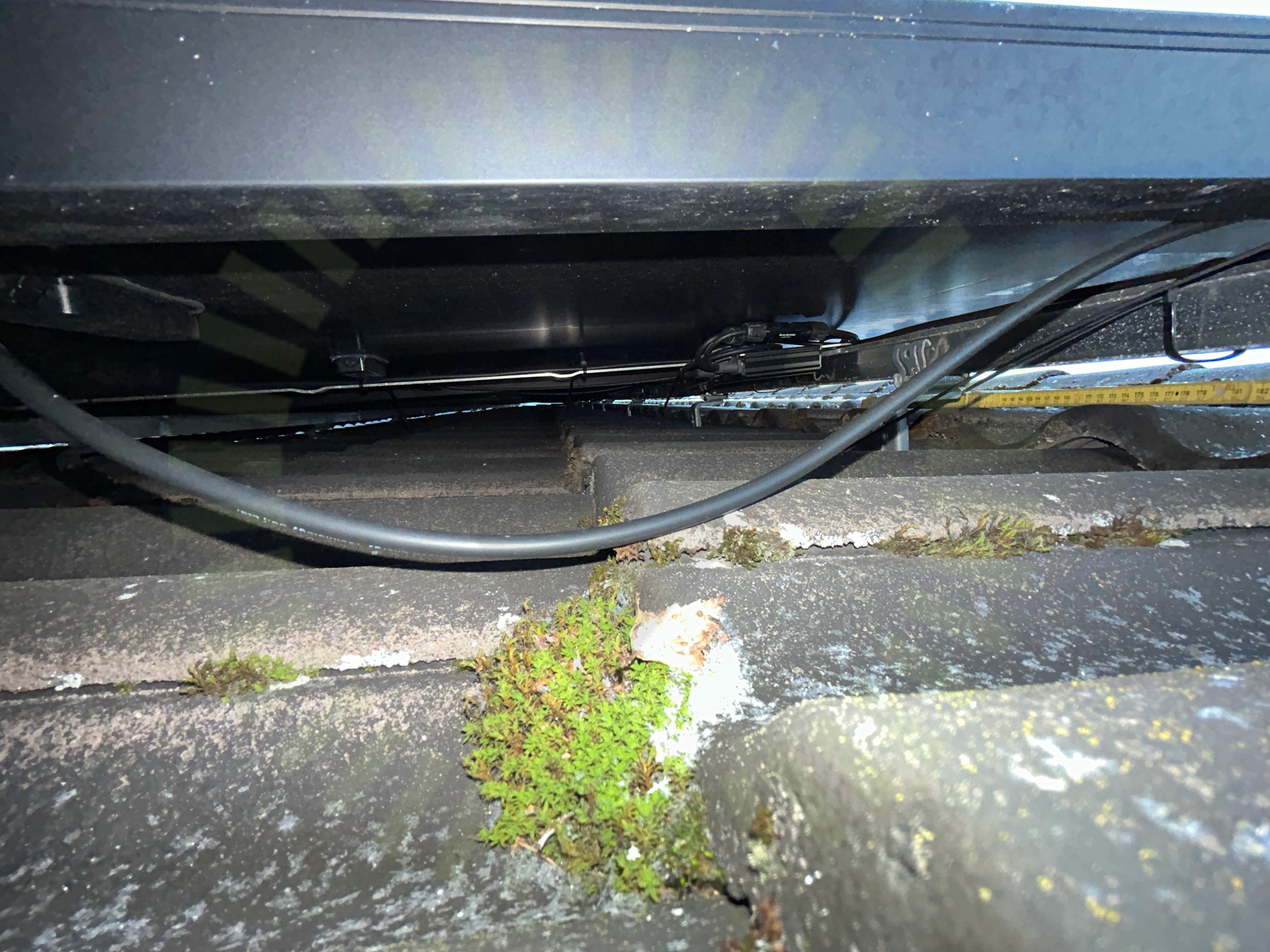

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

5.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

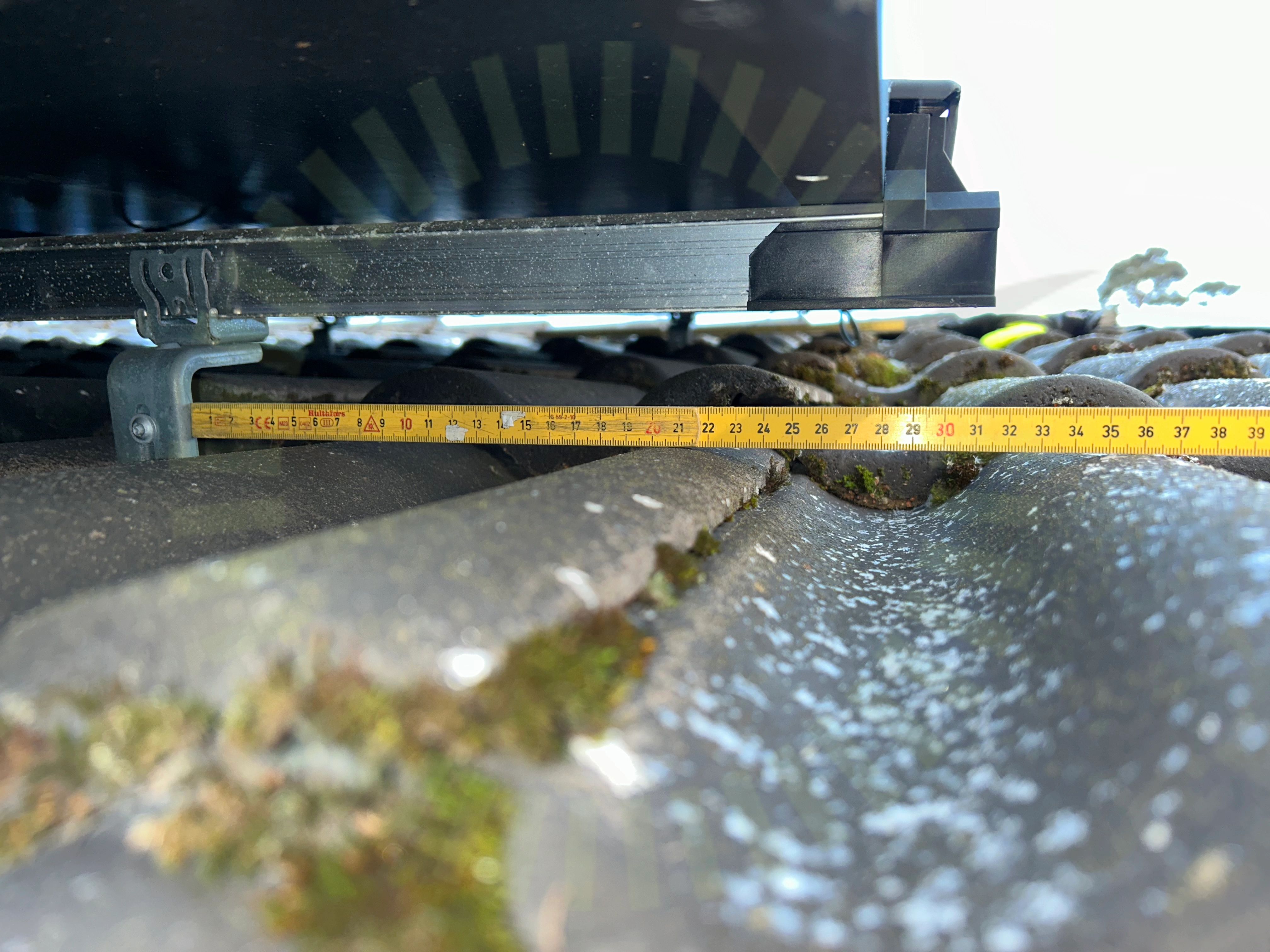

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

4/26

Läktinfästning

Råspontsinfästning

Takgenomföring

Underbyggnad

Tak 1, Longi: LR4-60HPB

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Undercentral

Anmärkningar

1/7

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

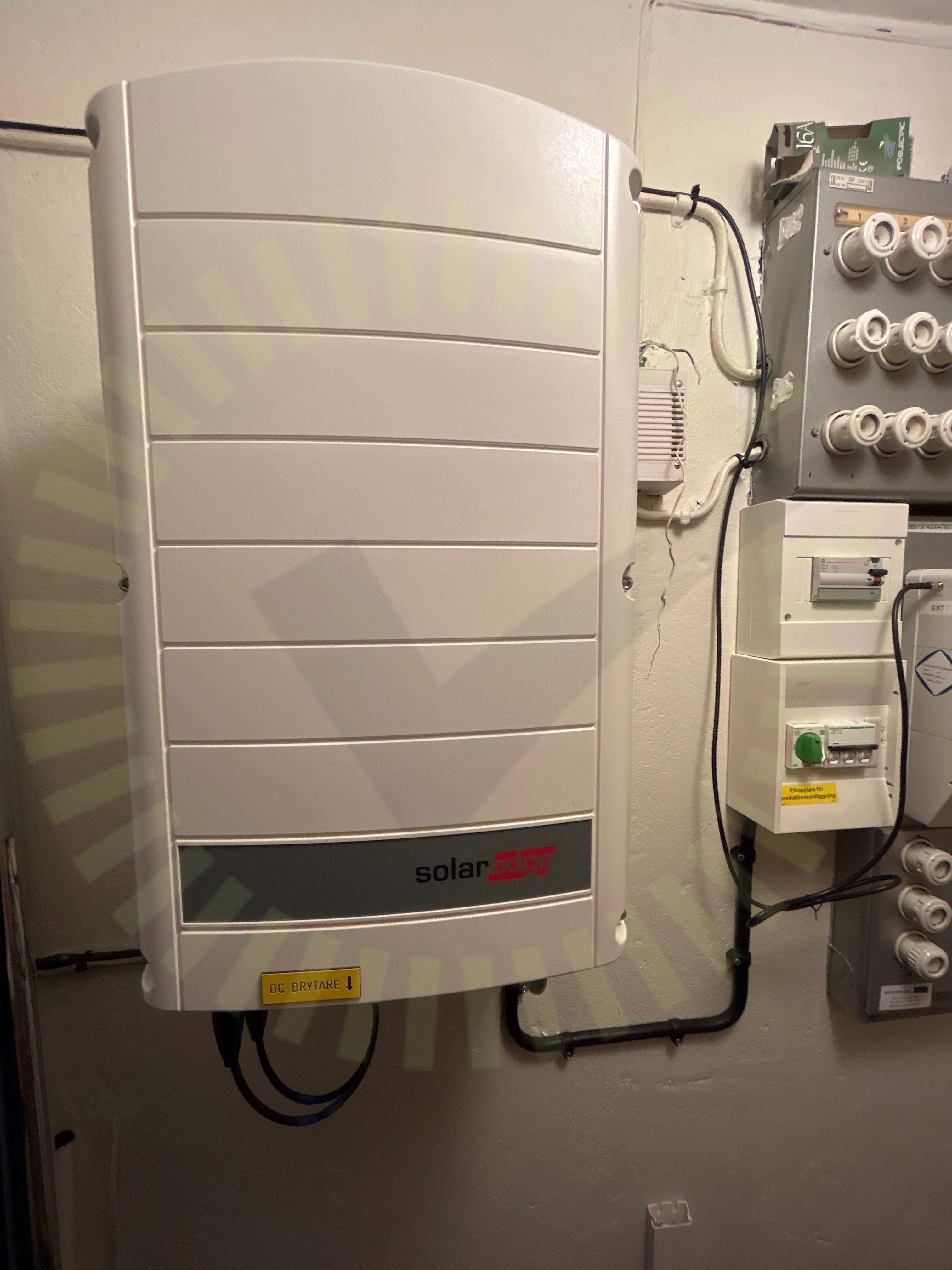

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

5/30

9.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting, Sida 6

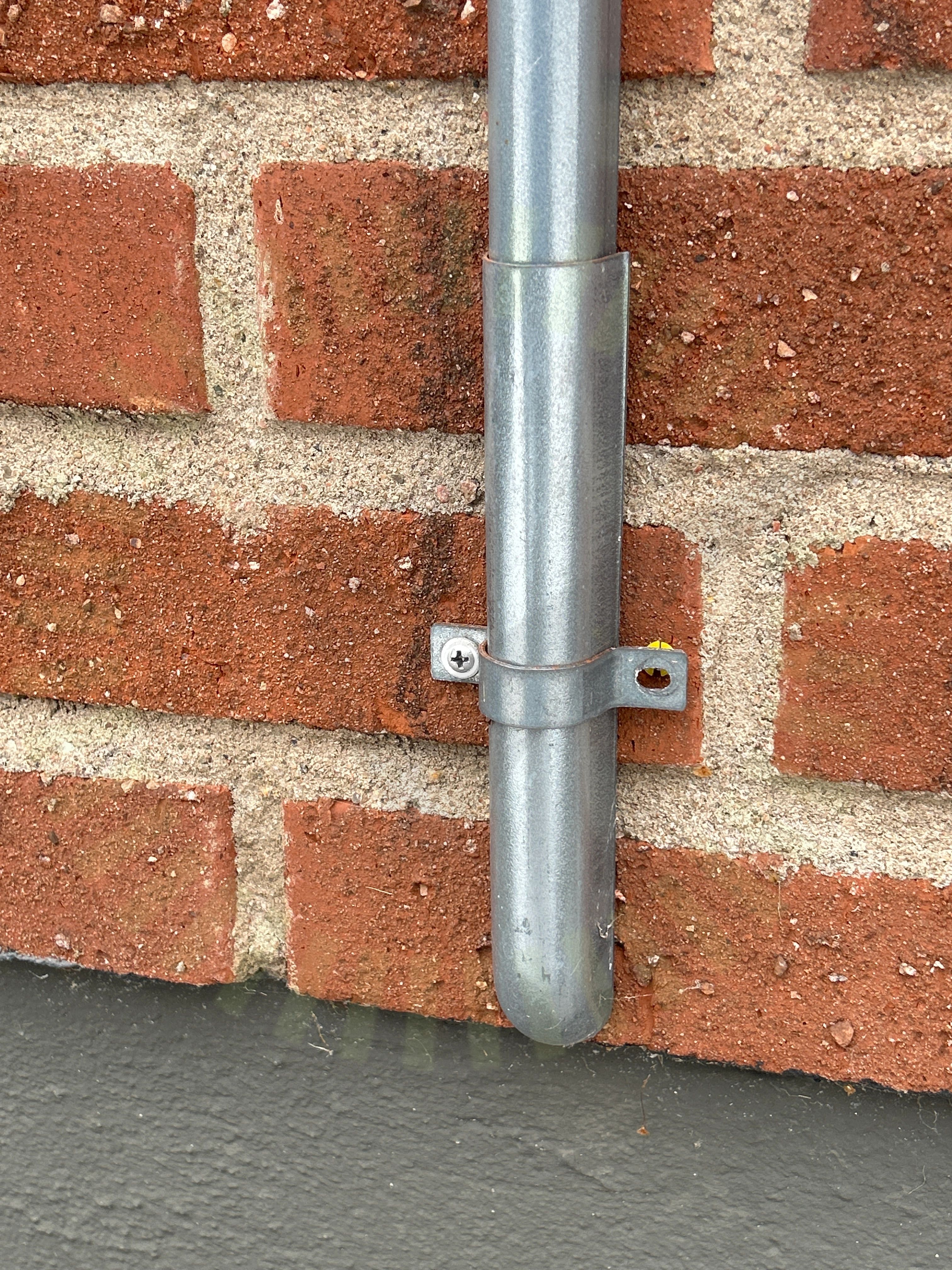

9.2 DC Kablage förläggning

Inte godkänd

Kabelskydd saknar fästpunkt vid klammern.

9.3 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

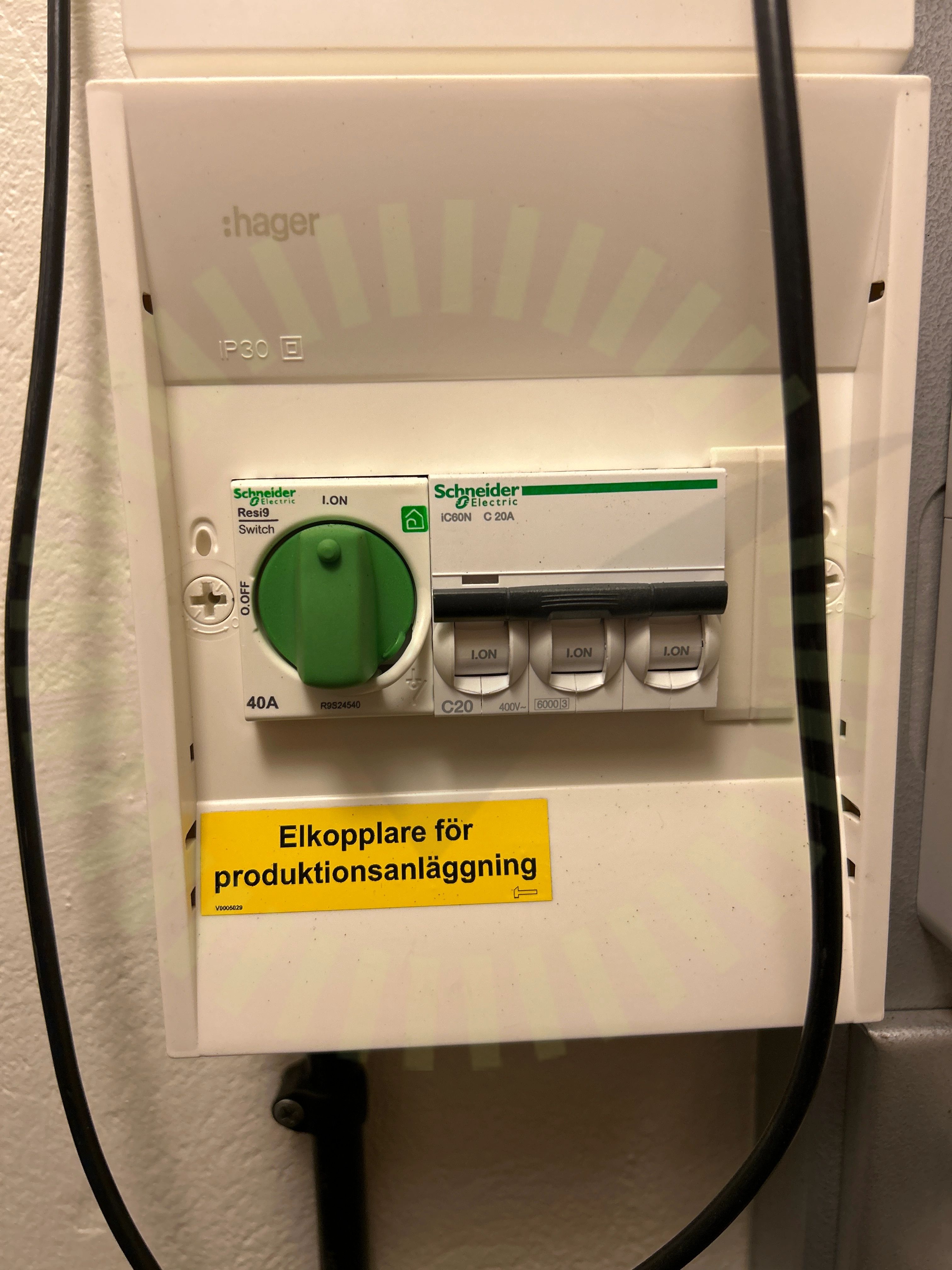

9.4 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

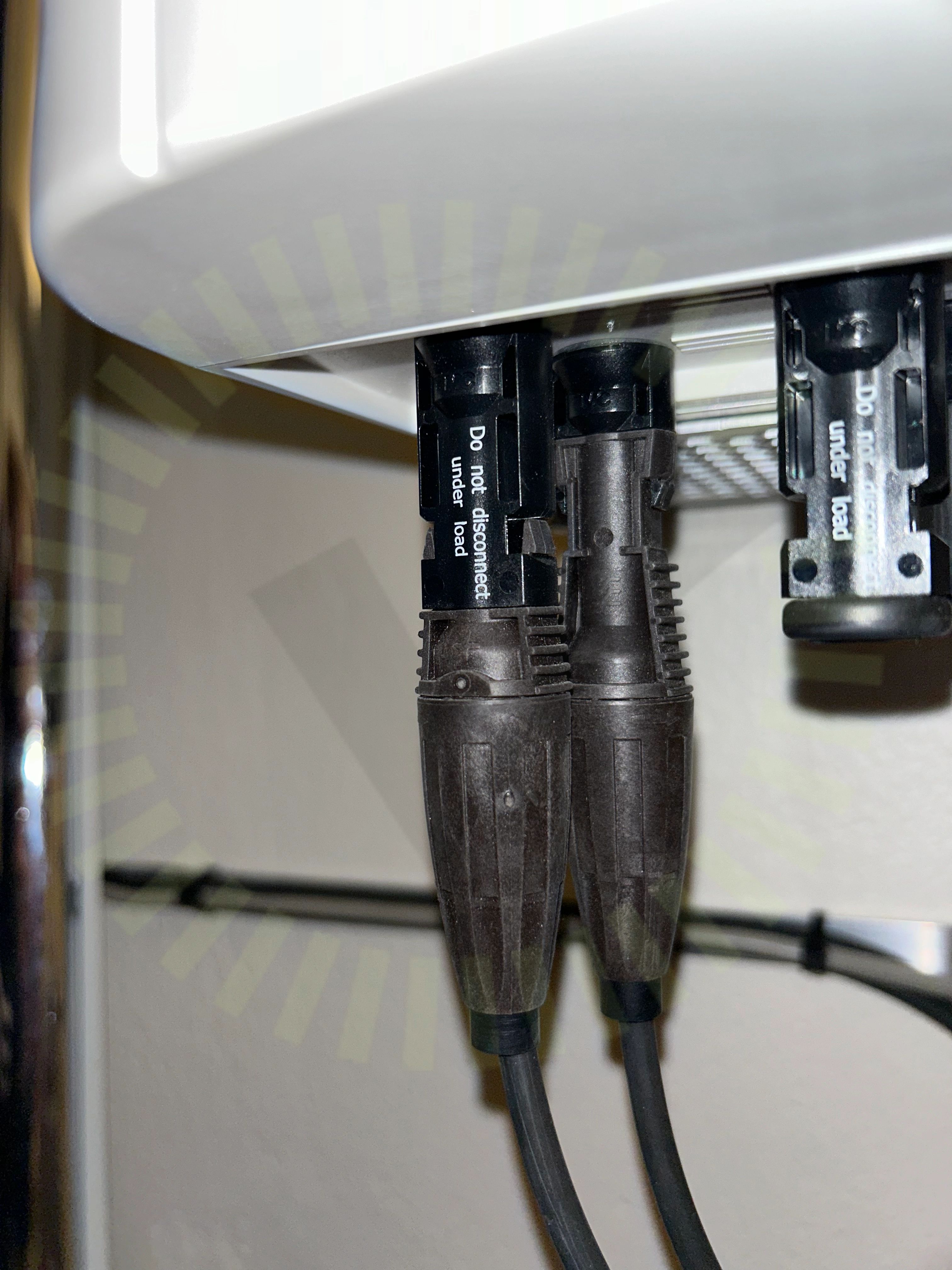

9.5 Växelriktarens kontakter

Inte godkänd

Kontakter avviker från anvisningar.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

24/30

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

Dubbel matning

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Ej tillgängligt vid besiktning

1/30

Strängdesign
