Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

23 mars 2023

Ort

Alingsås, Västra Götalands län

Infästningar

Takstolsinfästning

Skruvar korrekt

+ 13

77% godkända

23% ej godkända

Om installationen

Paneler

Denim U M3B 410 BTG 108H

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Elmaterial: Kapsling

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, Denim U M3B 410 BTG 108H (15)Tak 1, K2: SingleRail: CrossHook 3S (33)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

1/2

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

1/2

Strängschema

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar

2/13

3.1 Kopplingslåda

Inte godkänd

För hård böj

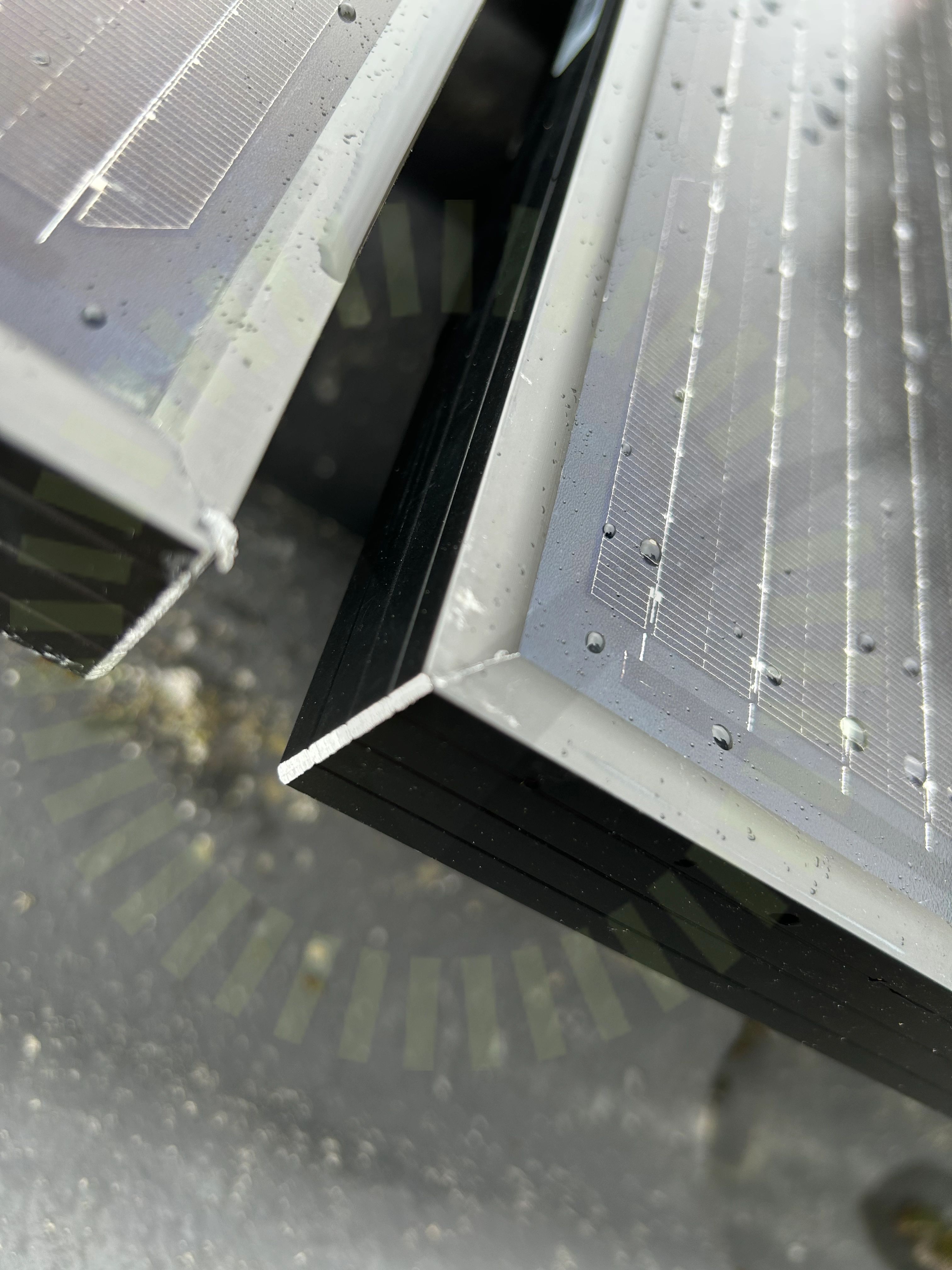

3.2 Skador

Inte godkänd

Flertal Skador noterade på panelerna.

Godkända kontrollpunkter

11/13

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontakter

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

10/32

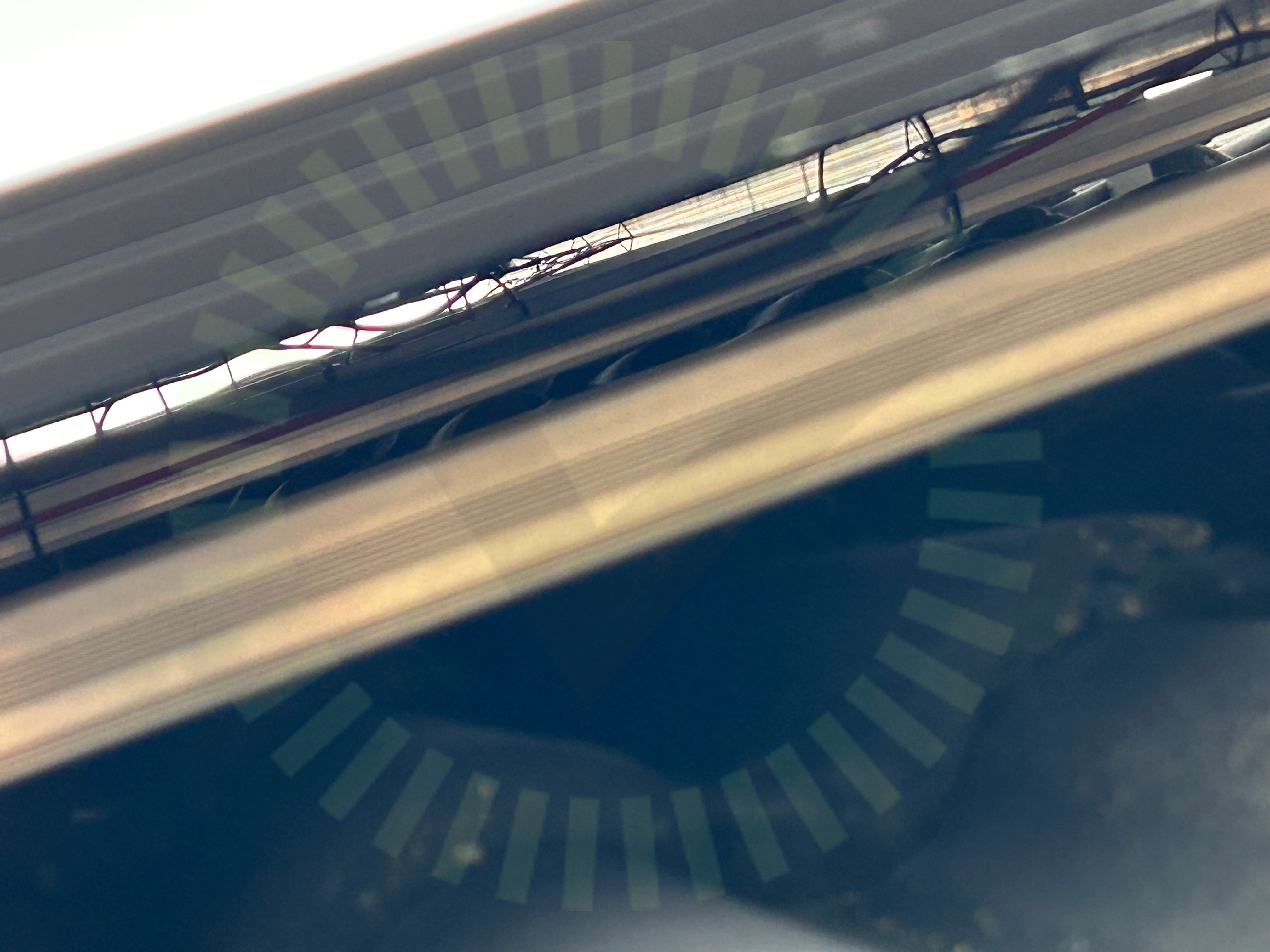

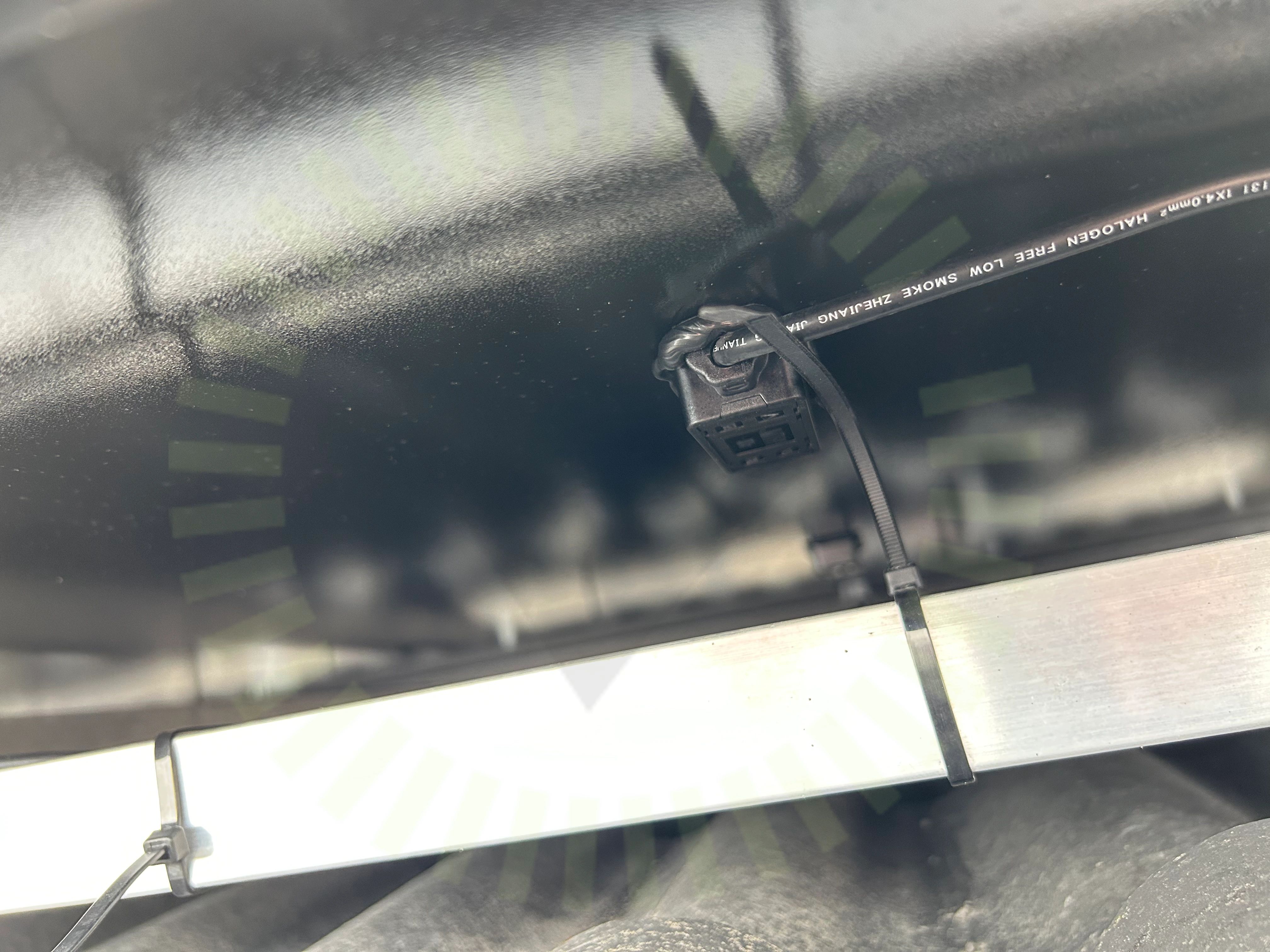

4.1 Kabeluppfästning

Inte godkänd

Flertal Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

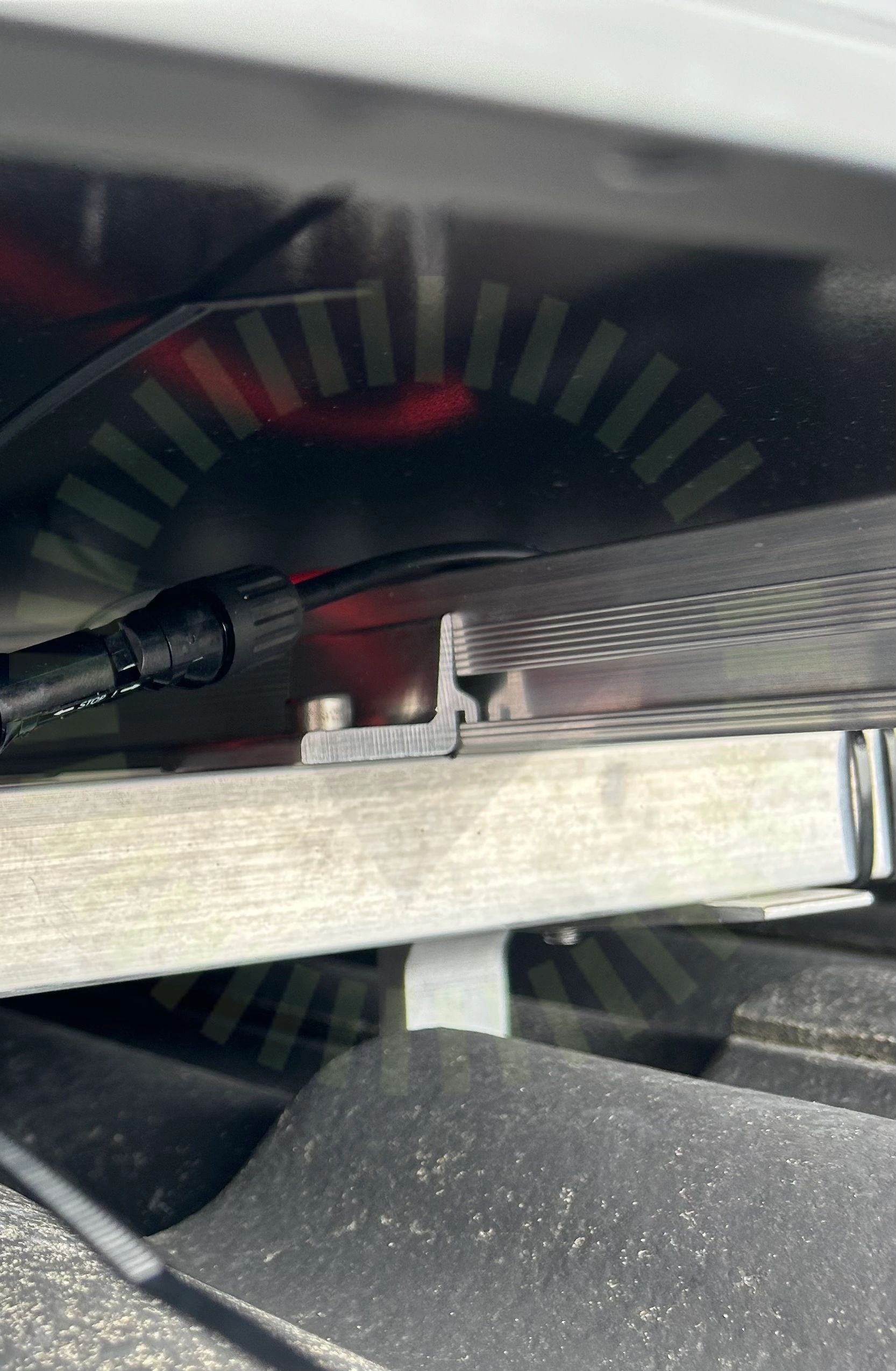

4.2 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

4.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

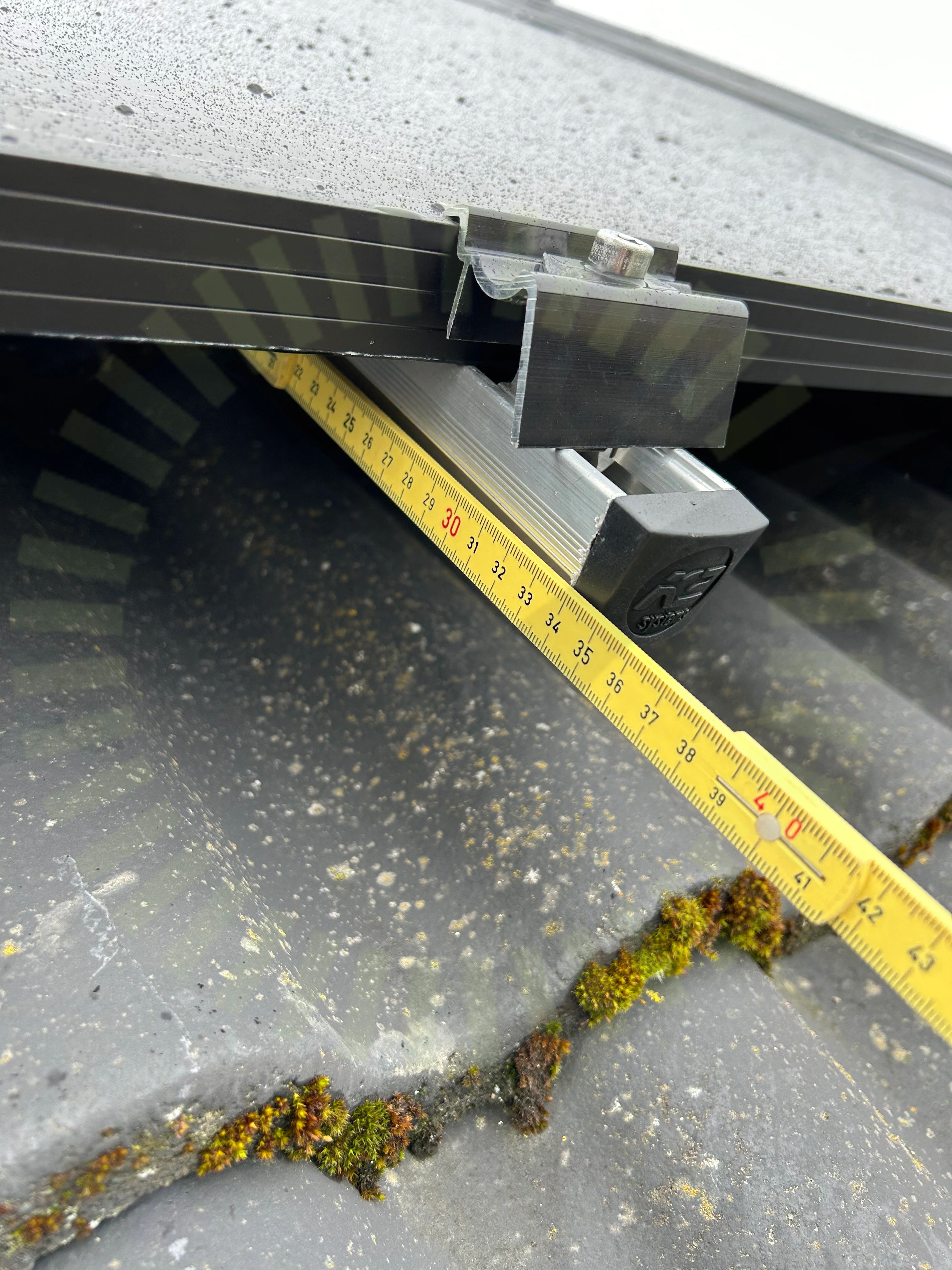

4.4 Skenornas överhäng korslager

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

4.5 Skenors avstånd till varandra korslager

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

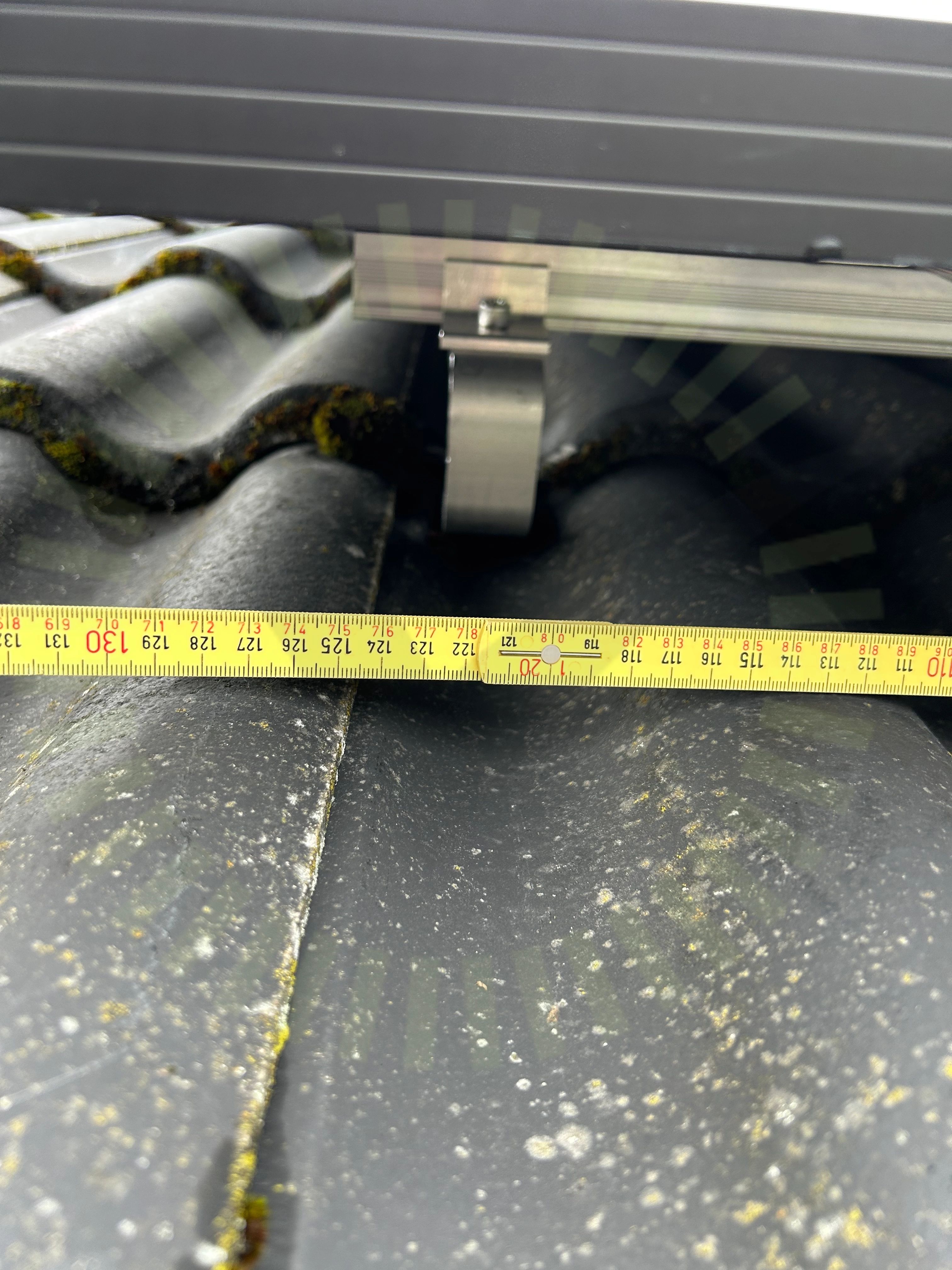

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas, uppmätt 1200.

Snö- och vindlastberäkning

4.7 Infästningar

Inte godkänd

Nästintill alla skruv sitter ej i takstolar

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas för montage.

Tillverkarens montageanvisningar

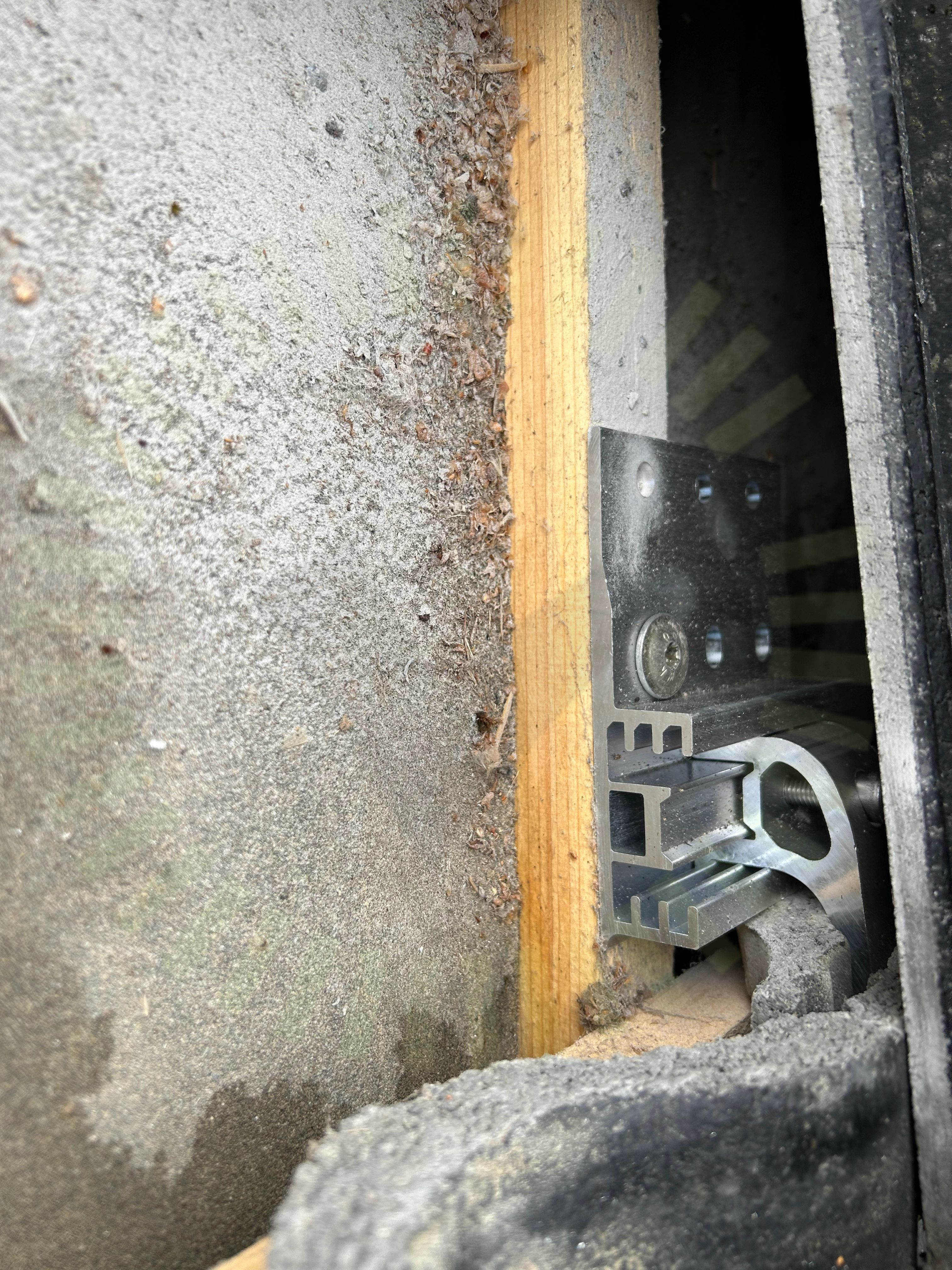

4.9 Skruvar korrekt

Inte godkänd

Skruv saknas

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

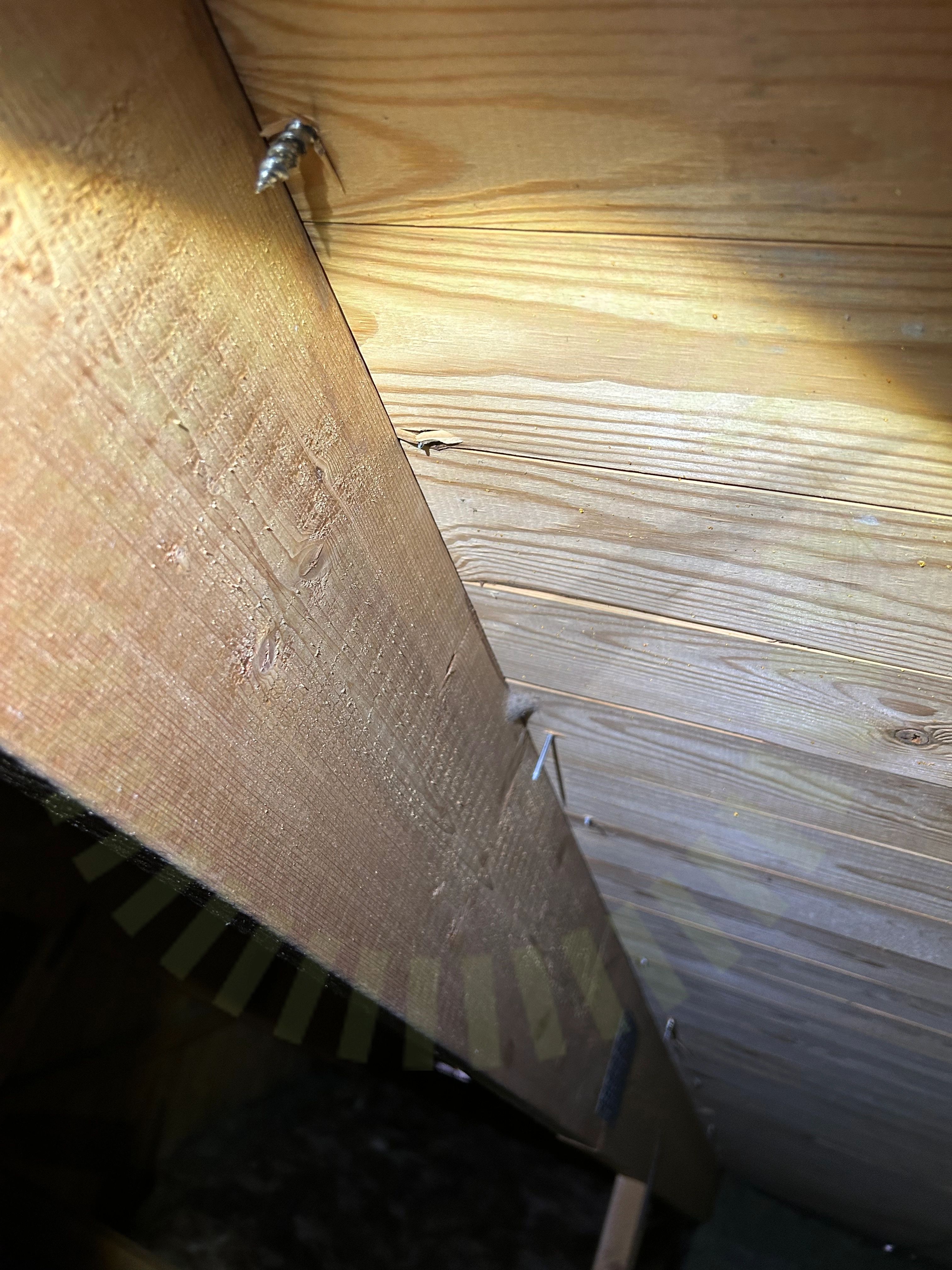

4.10 Takstolsinfästning

Inte godkänd

Nästintill alla skruv är monterade utanför takstol

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

21/32

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Skenskarvar korslager

Skydd

Takets lutning

Takstolsbredd

Termisk brytpunkt skenor

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/32

Takgenomföring

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

7/32

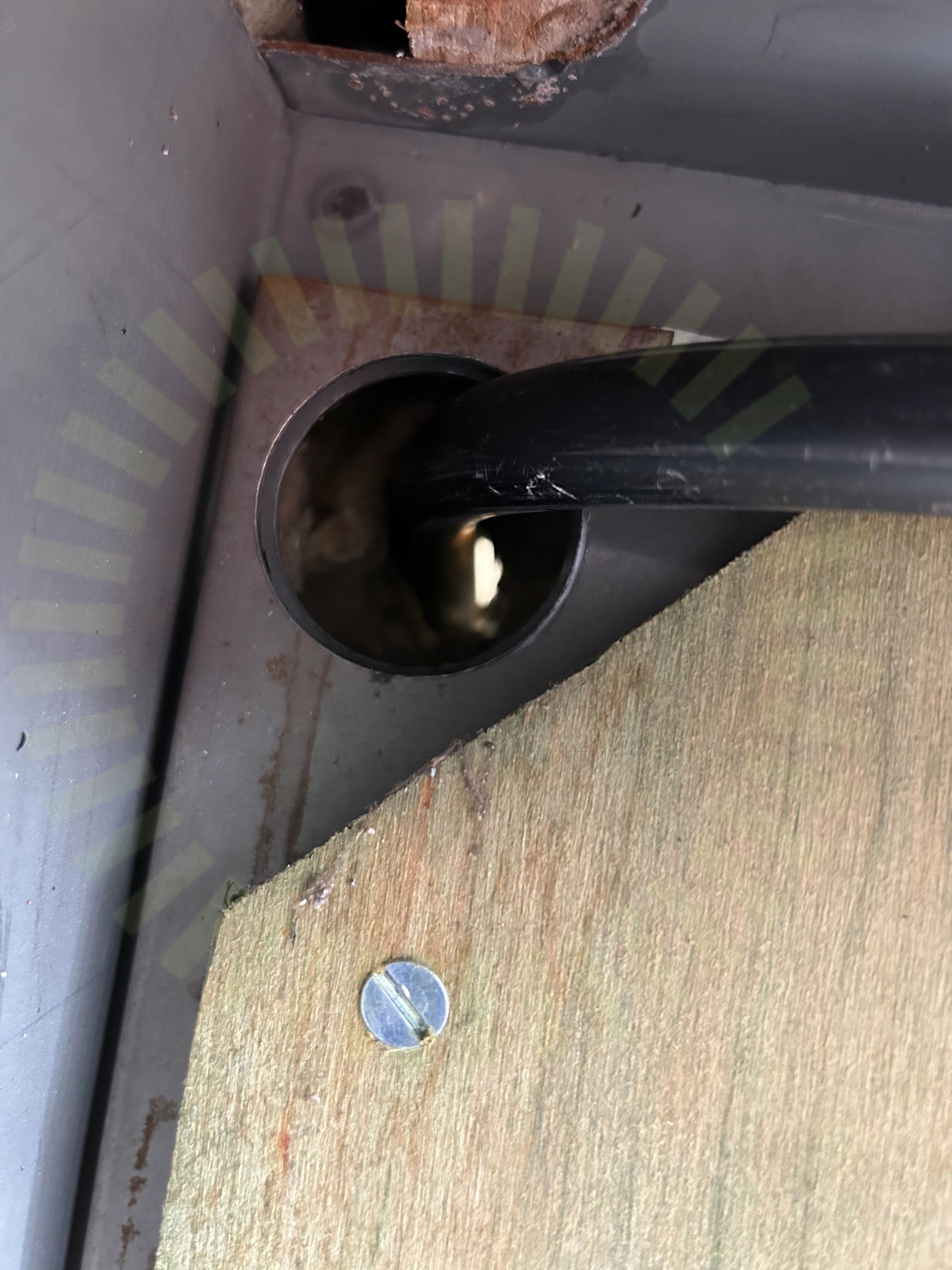

6.1 AC Genomföringar

Inte godkänd

Genomföring bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)

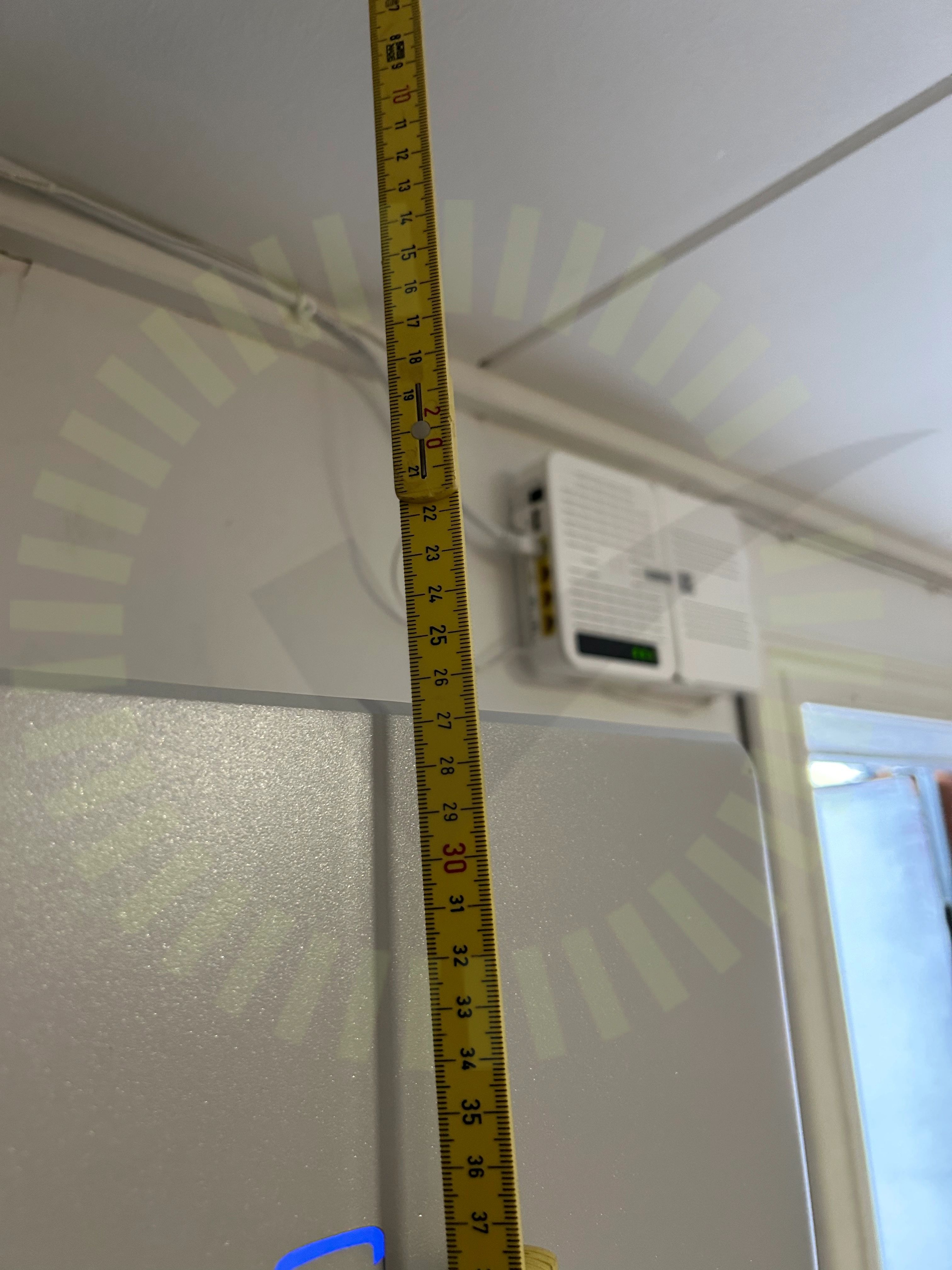

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

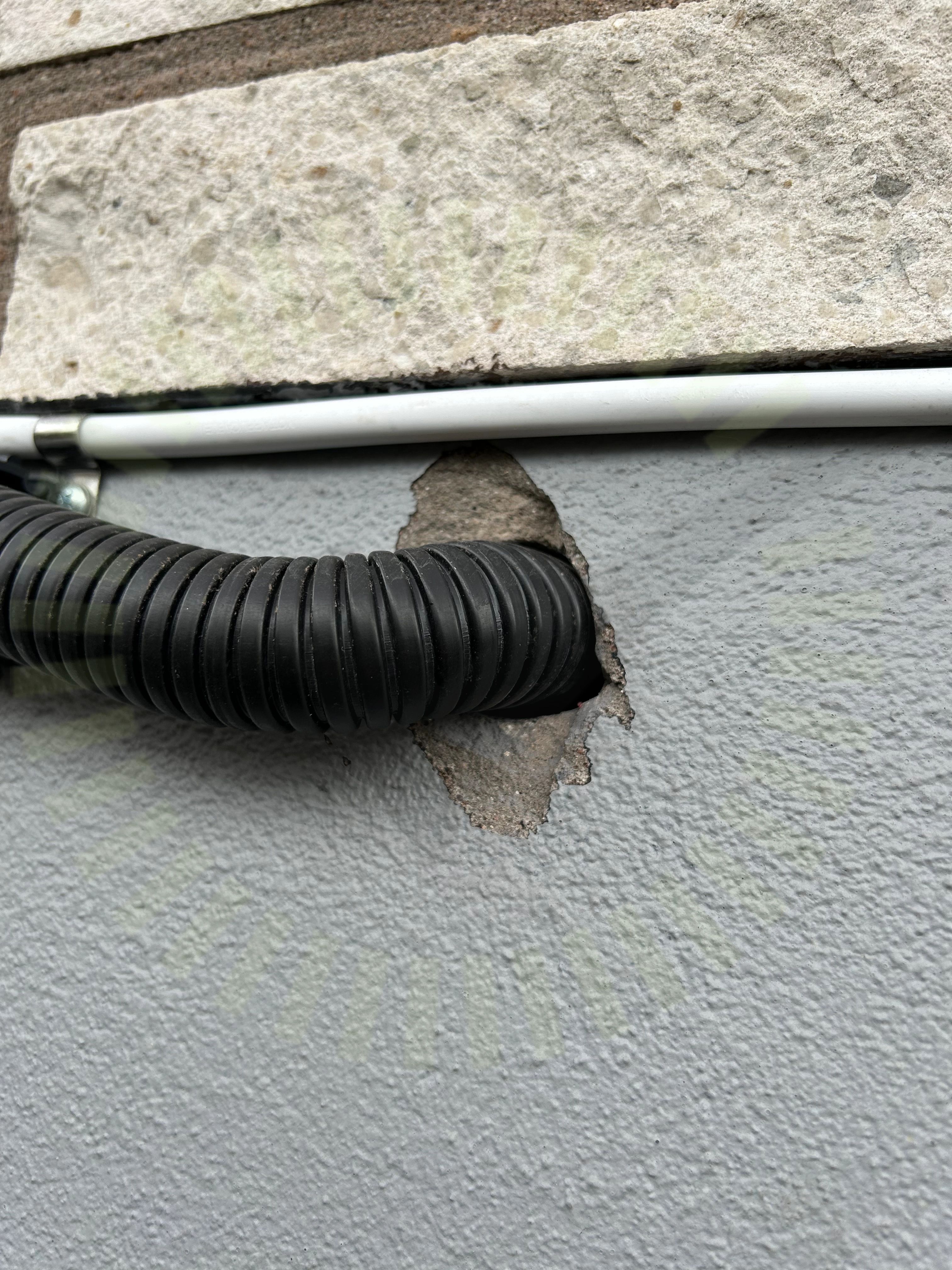

6.3 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)

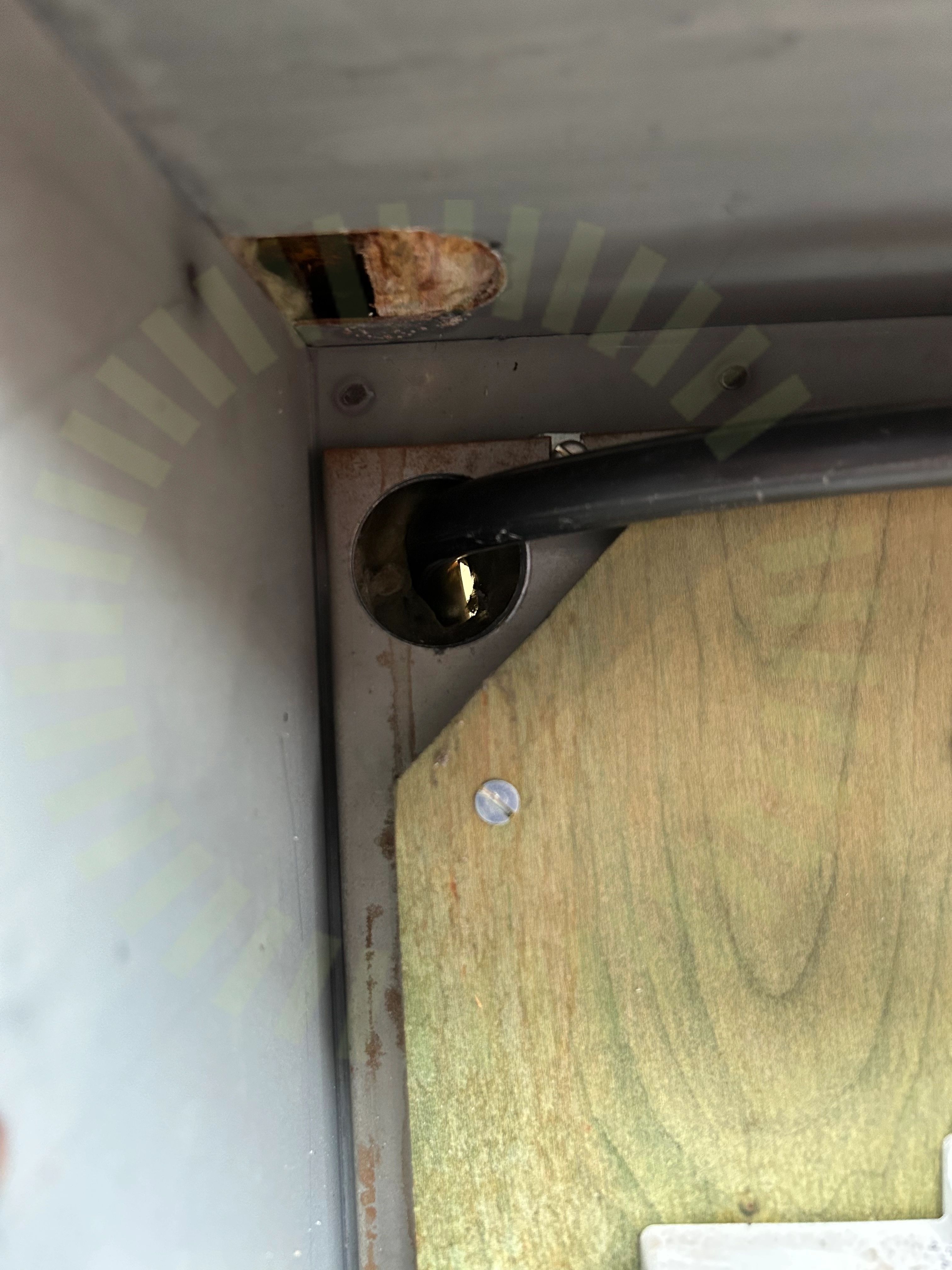

6.4 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

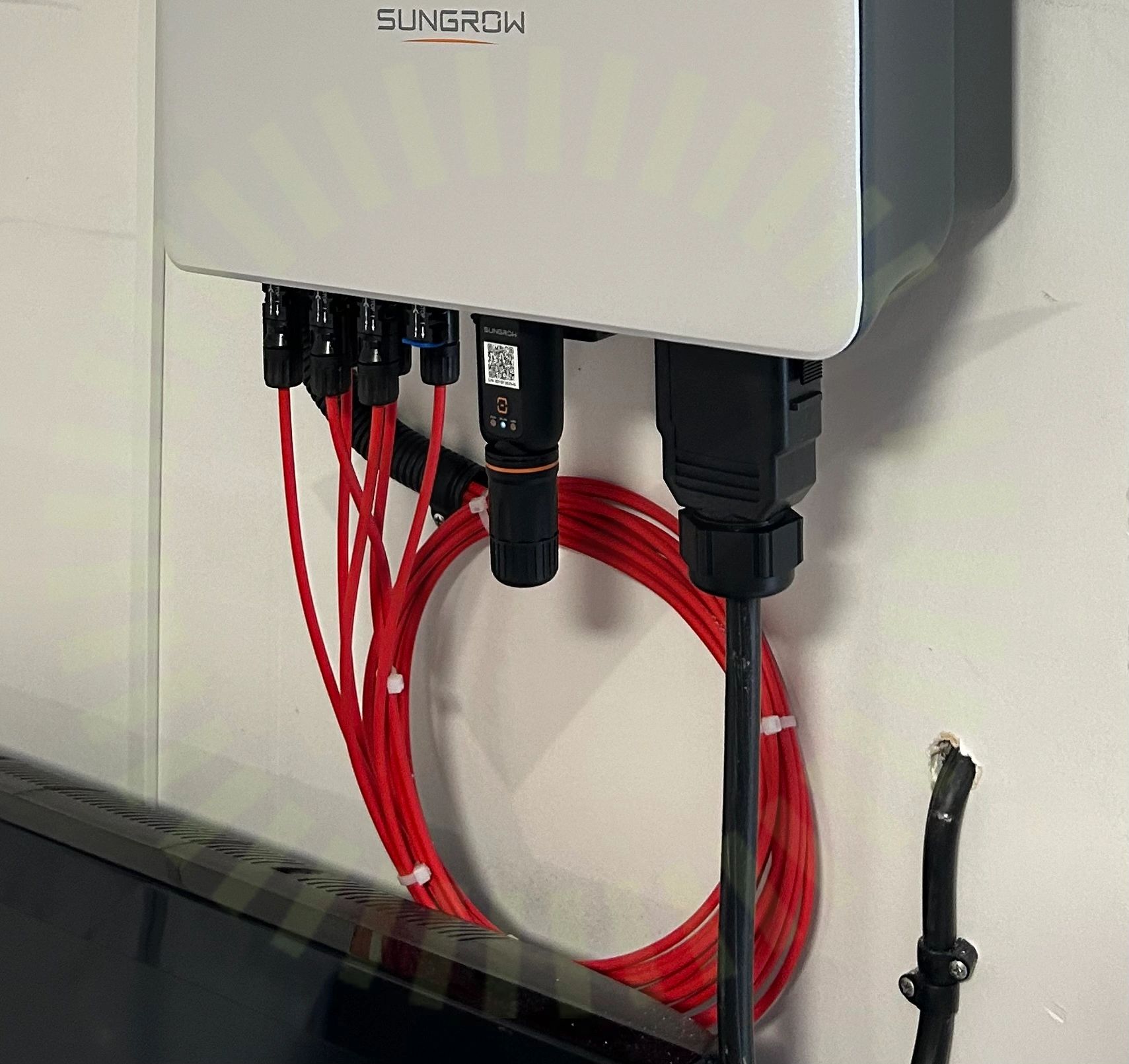

6.5 DC Kontakter stress

Inte godkänd

Stor rynka drar i kontakterna

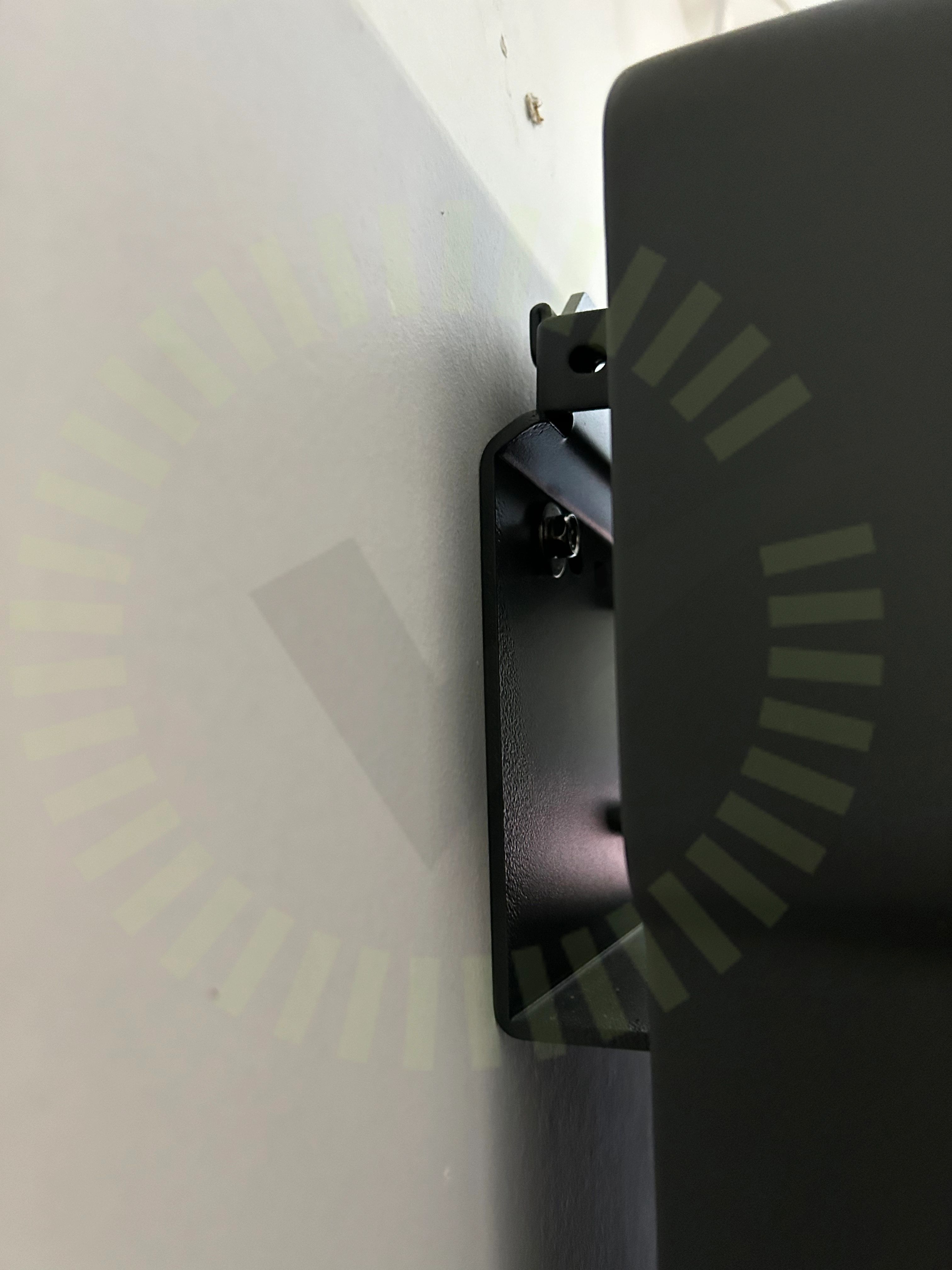

6.6 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18

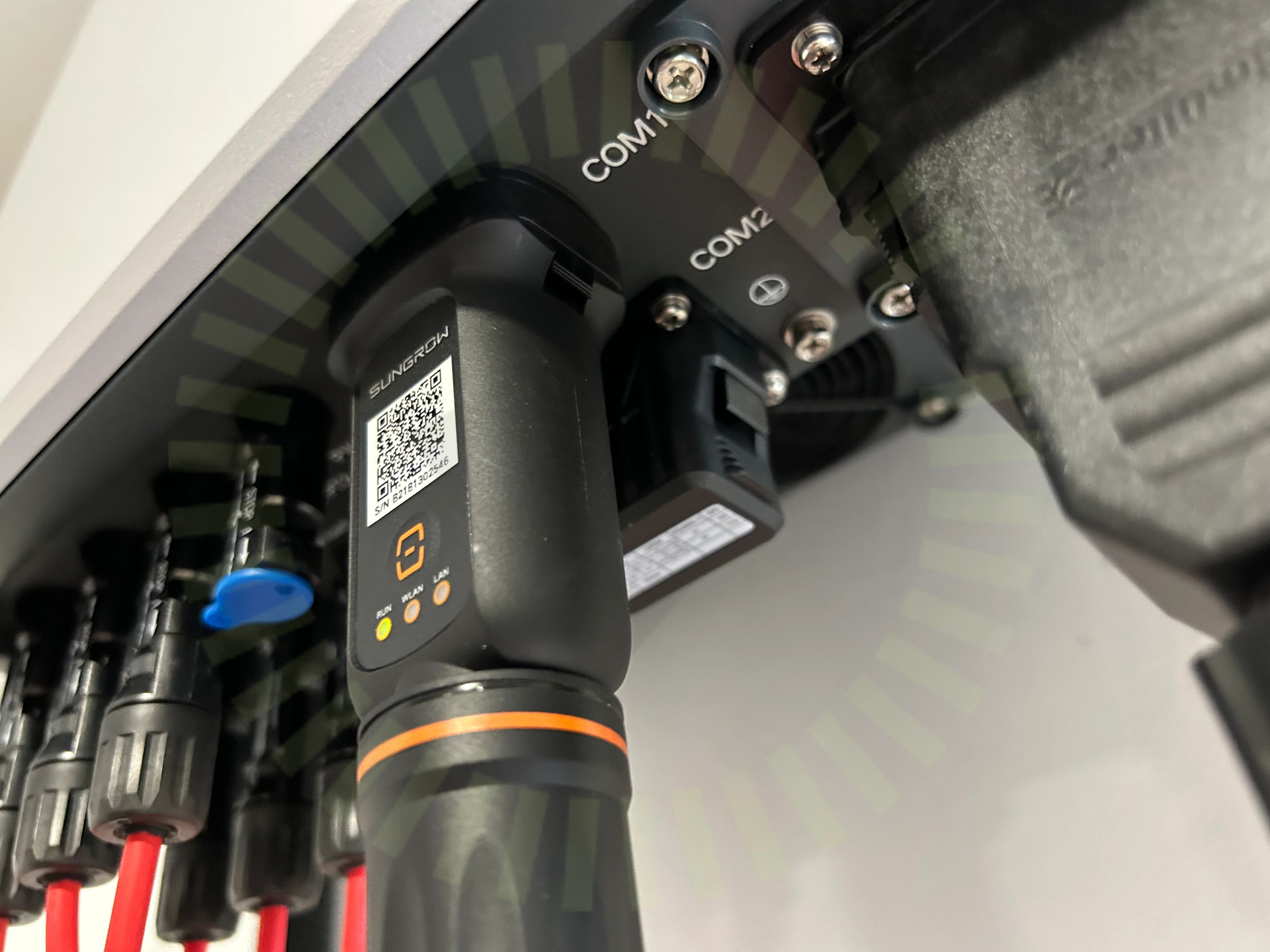

6.7 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

25/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Förskruvning

Huvudsäkring

Infästning

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
