Besiktningsrapport

7.5

Installation genom

Solcellen.nu

Datum

8 november 2021

Ort

Hässleholm, Skåne län

Skenor: Slutfäste

Skenor: Överhäng

Solpaneler: Kablar: Dragavlastade

+ 1

84% godkända16% ej godkända

Om installationen

PanelerCheetah HC 60MB

MontagesystemClickFit EVO Universal Hook

Växelriktare3P(3-20)K-4G

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

3/18

3.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

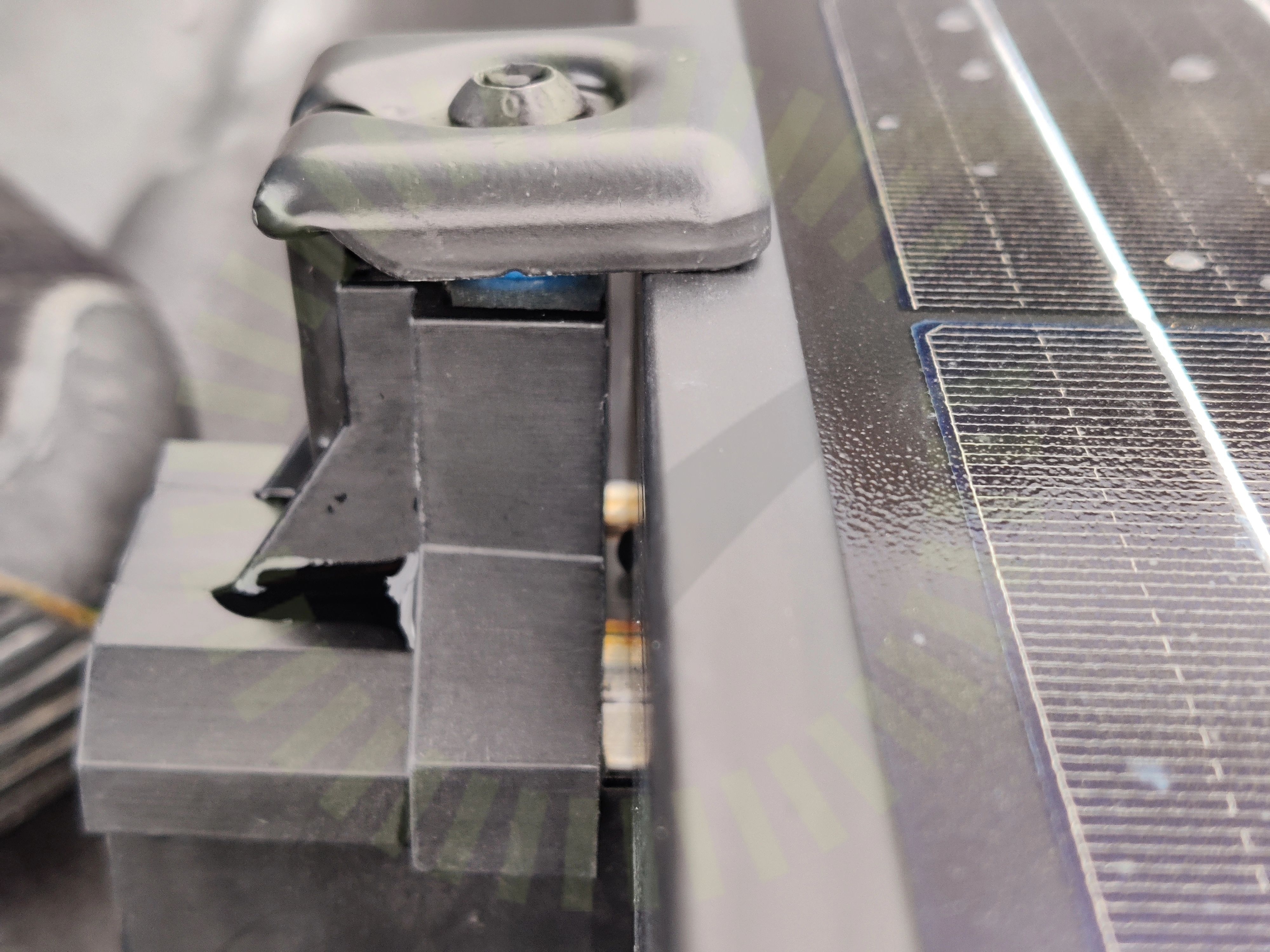

3.2 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

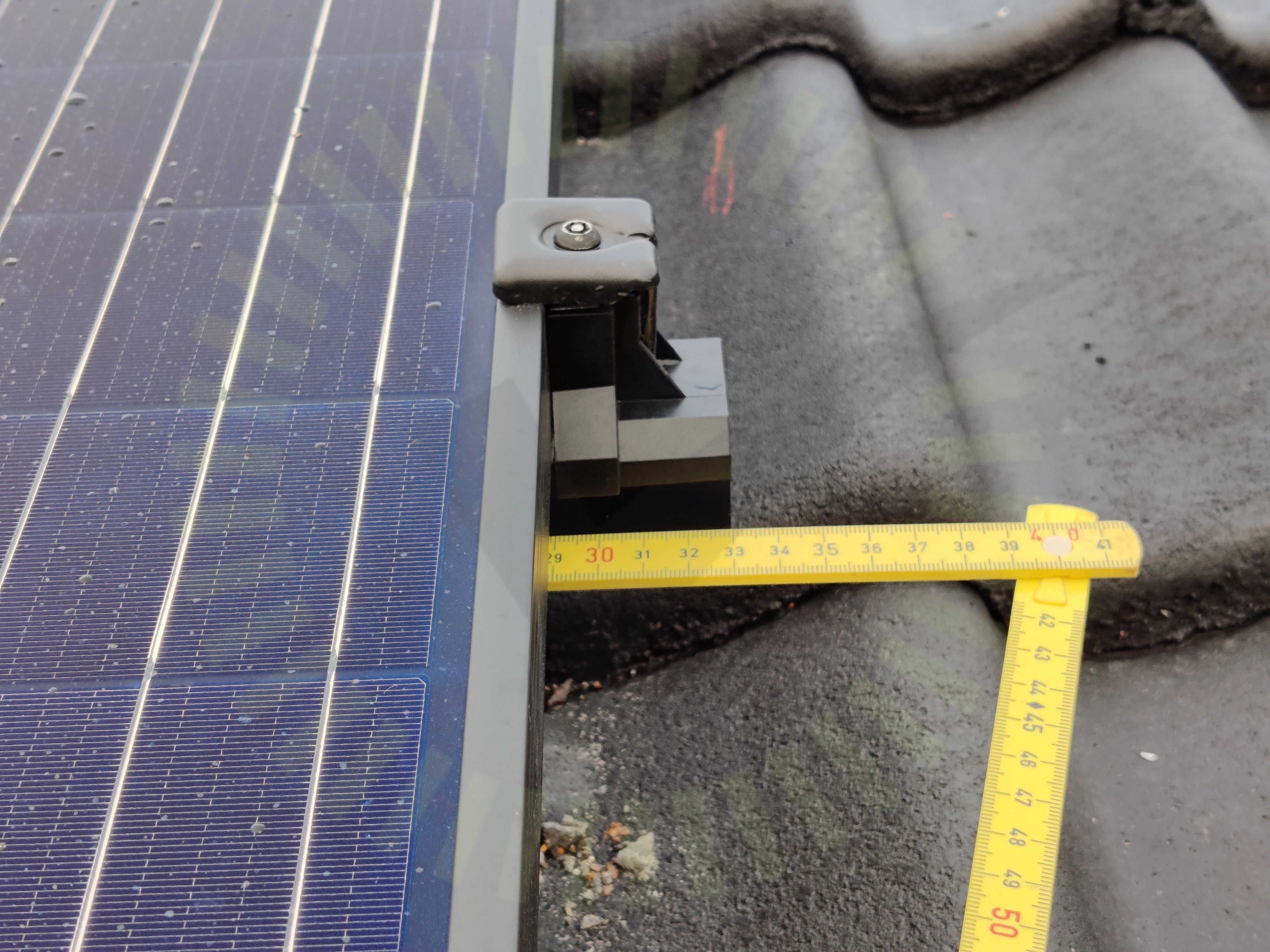

3.3 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/18

Infästning: BärläktInfästning: Klämmans omfångInfästning: UrspårningLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SäkerhetsavståndMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: Skarv

Jinko: Cheetah HC 60MB

Anmärkningar

2/9

4.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

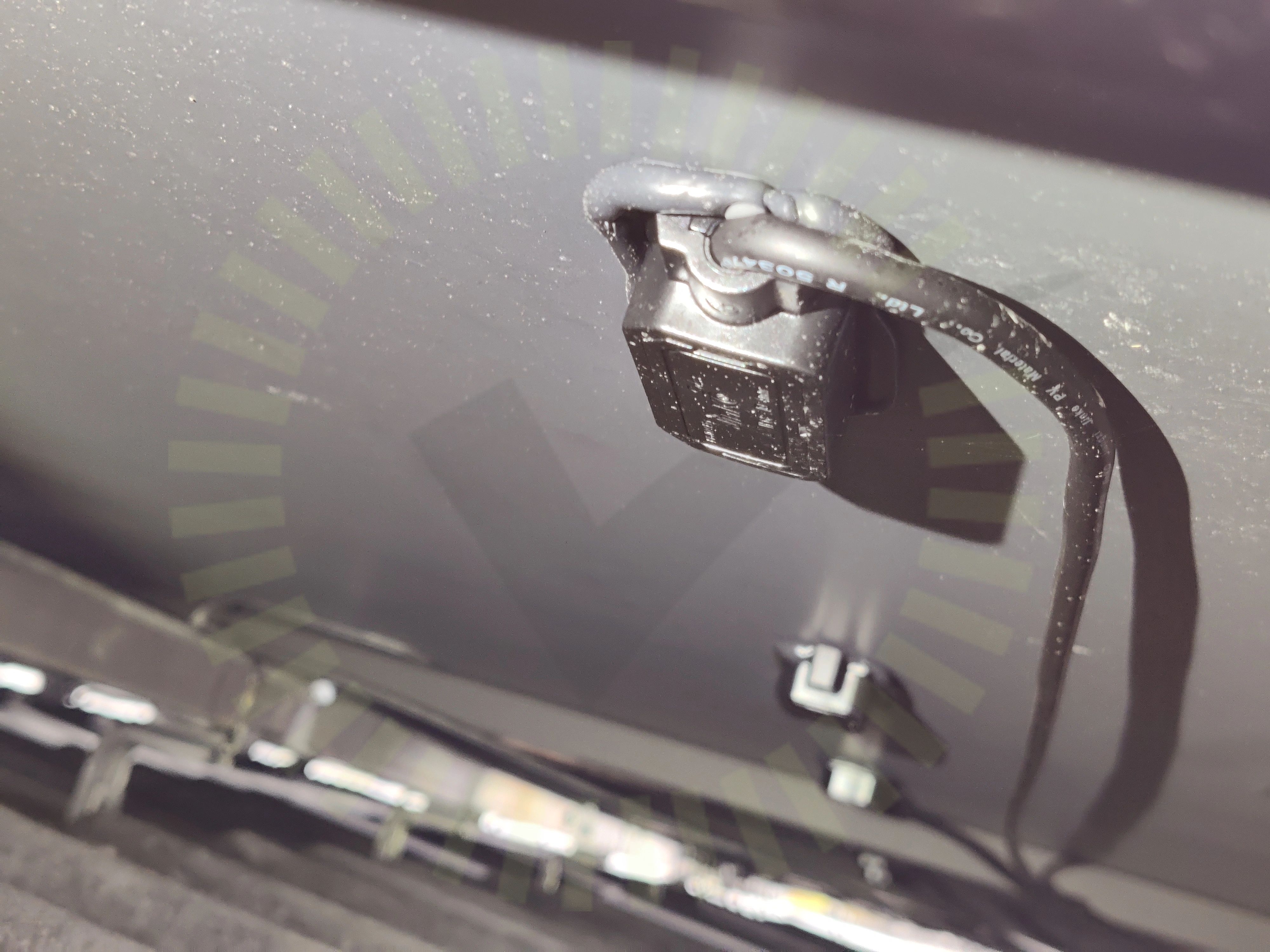

4.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/9

Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Ram: DräneringshålSolpaneler: Ram: Skador

Ej tillgängligt vid besiktning

2/9

DC: EMCSolpaneler: Kablar: Kontakter

Solis: 3P(3-20)K-4G

Anmärkningar

2/28

5.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

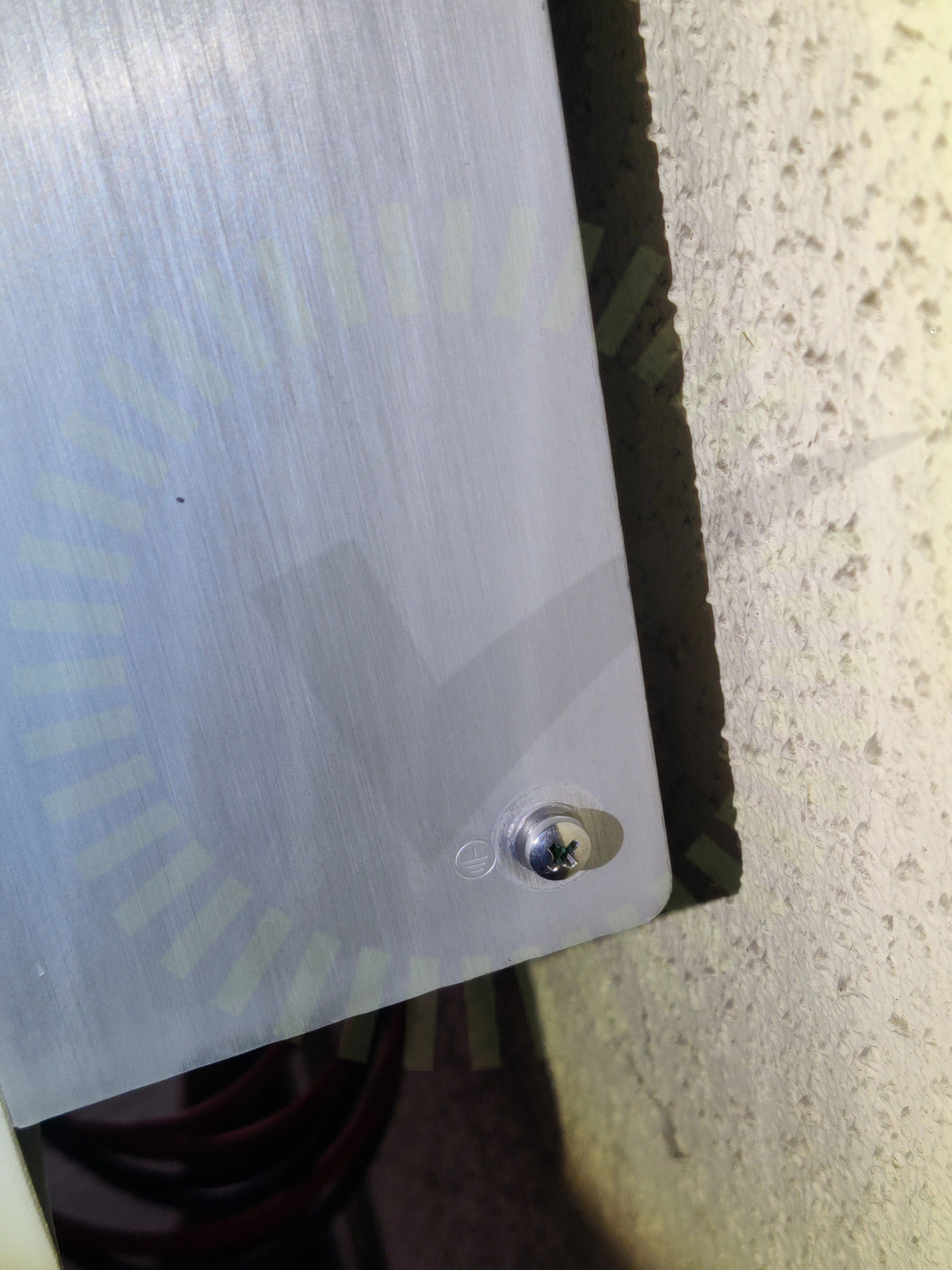

5.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

25/28

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: Placering: AvståndVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Ej tillgängligt vid besiktning

1/28

Varselmärkning: Tillförlitligt fäst
