Besiktningsrapport

8.1

Installation av
Nordpolen Energi
Datum
18 september 2023
Ort
Hisings Kärra, Västra Götalands län

Infästning utanför takstol

Infästning utanför takstol

Kopplingslåda

Kopplingslåda

Klämmornas placering

Klämmornas placering

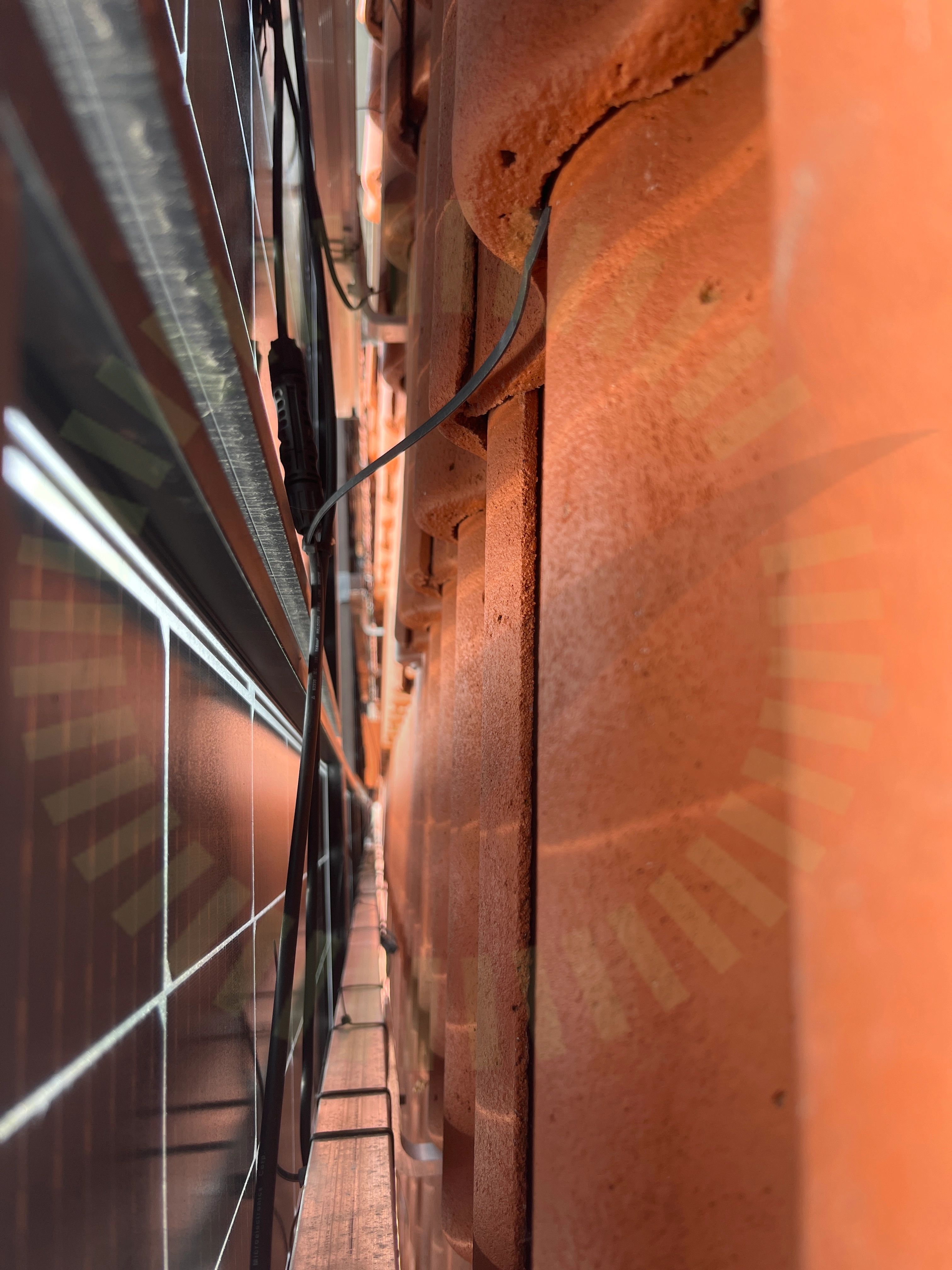

+ 14

+ 14
80% godkända
20% ej godkända

Om installationen

Paneler

Denim U M3B 410 BTG 108H

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Tak 1, Denim U M3B 410 BTG 108H

Anmärkningar
5/15
Kontaktdon

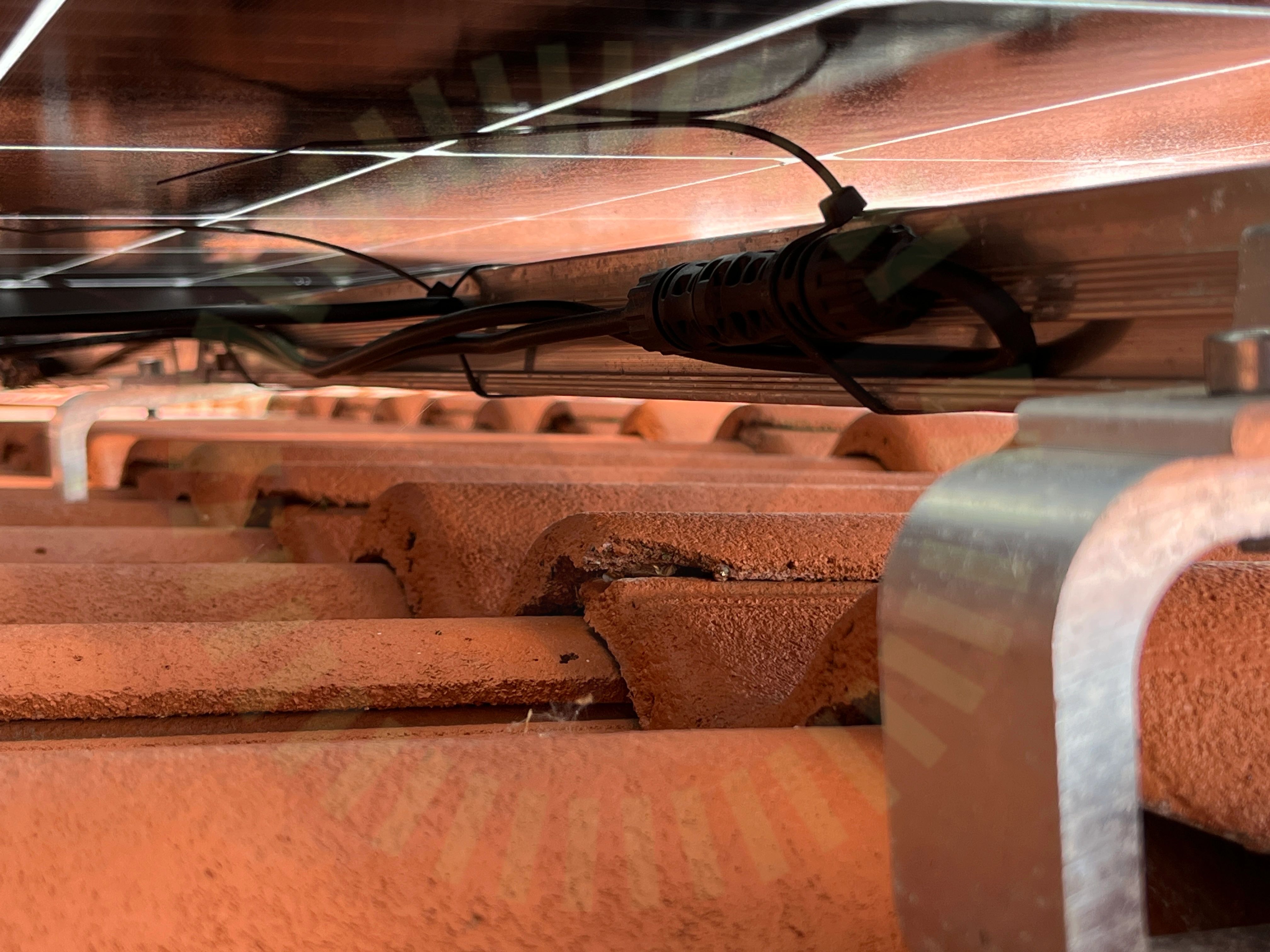

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

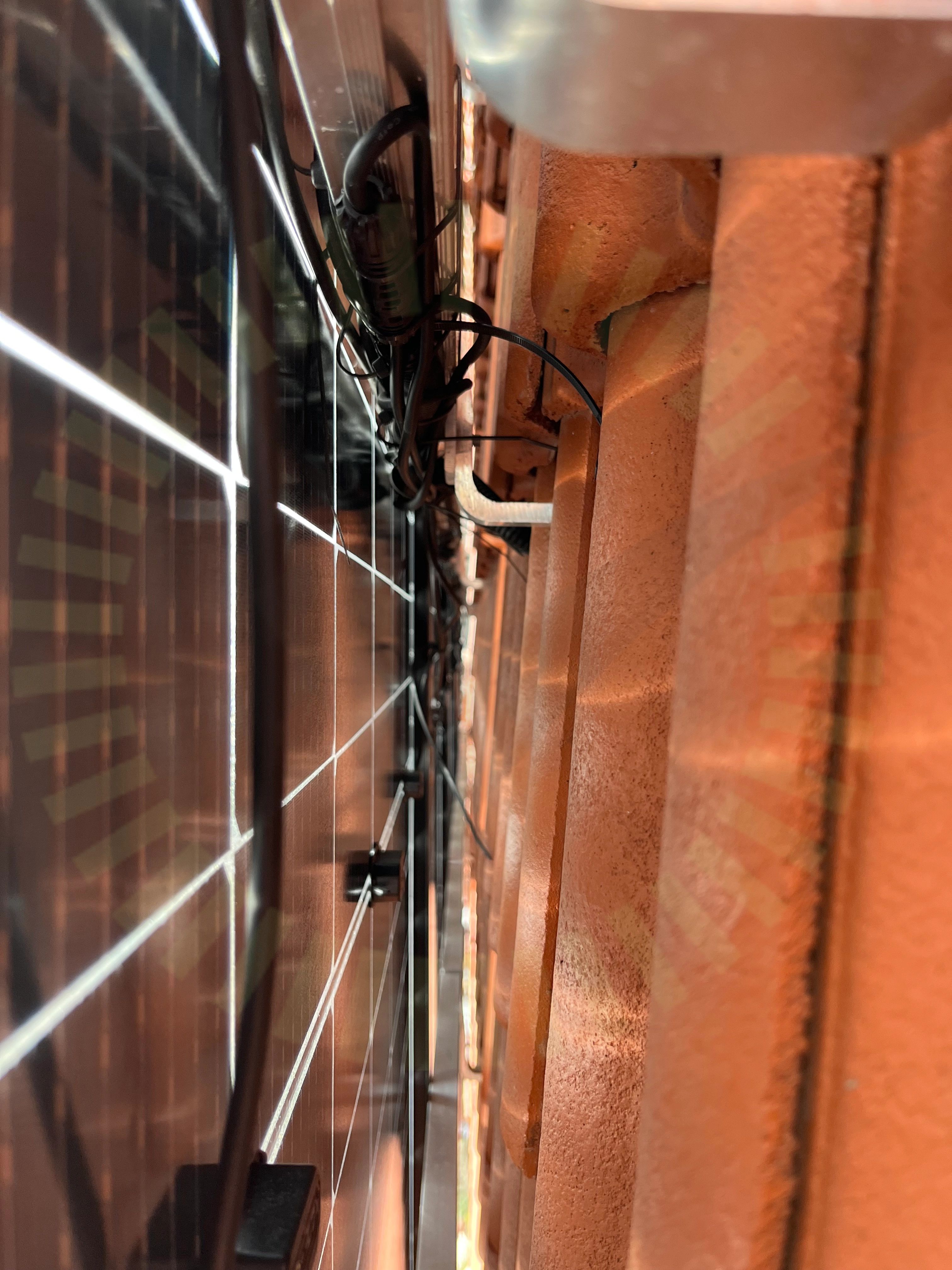

2.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Klämmornas placering

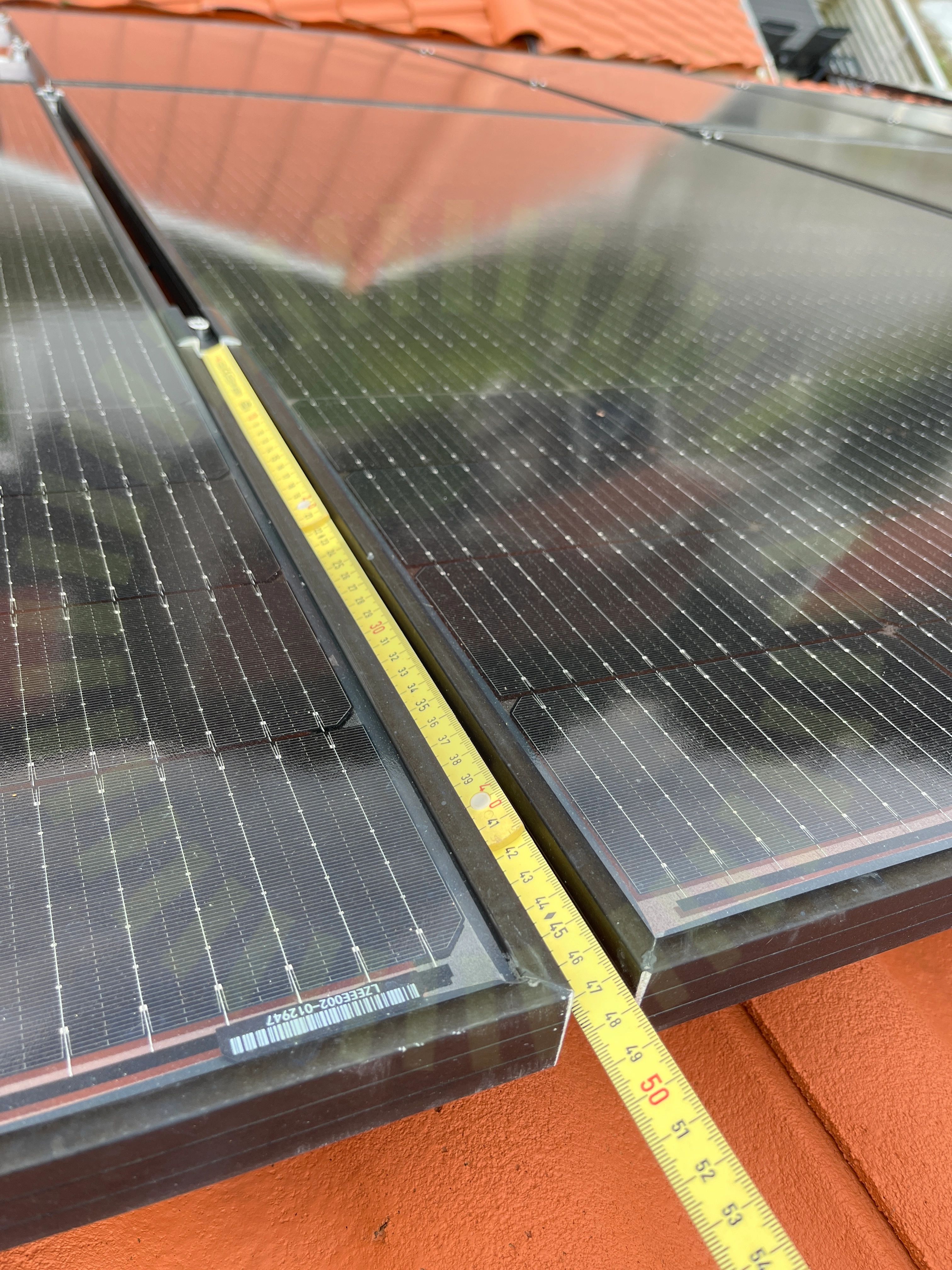

2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim Installation for double glass modules manual, Sida 8-9
Kopplingslåda

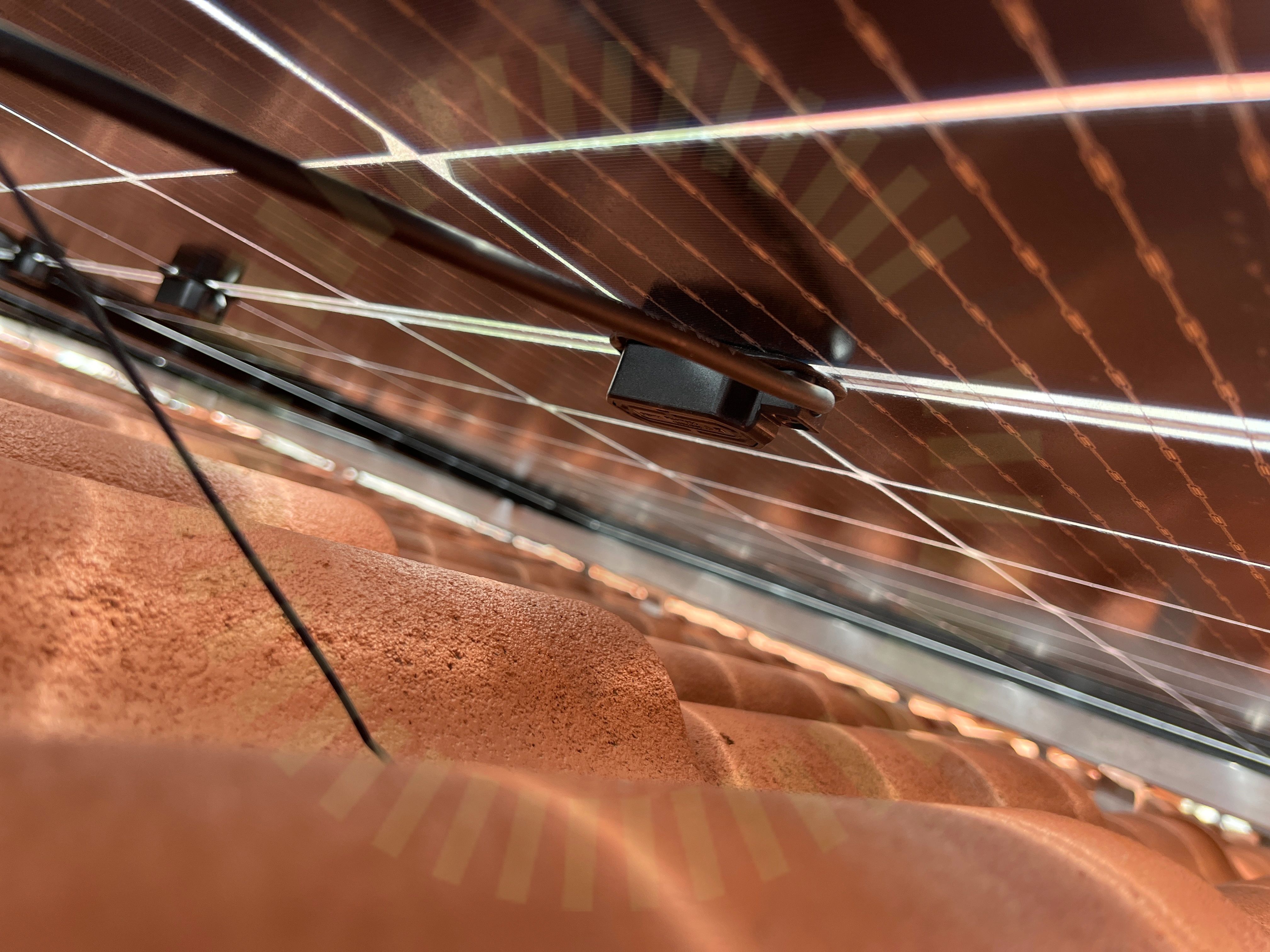

2.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Stress på kontakter
2.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526
Godkända kontrollpunkter
9/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Ej tillgängligt vid besiktning
1/15
Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
4/27
Infästning utanför takstol
3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Brädan har också spruckit och skruvarna är snett idragna.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning
3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Takgenomföring

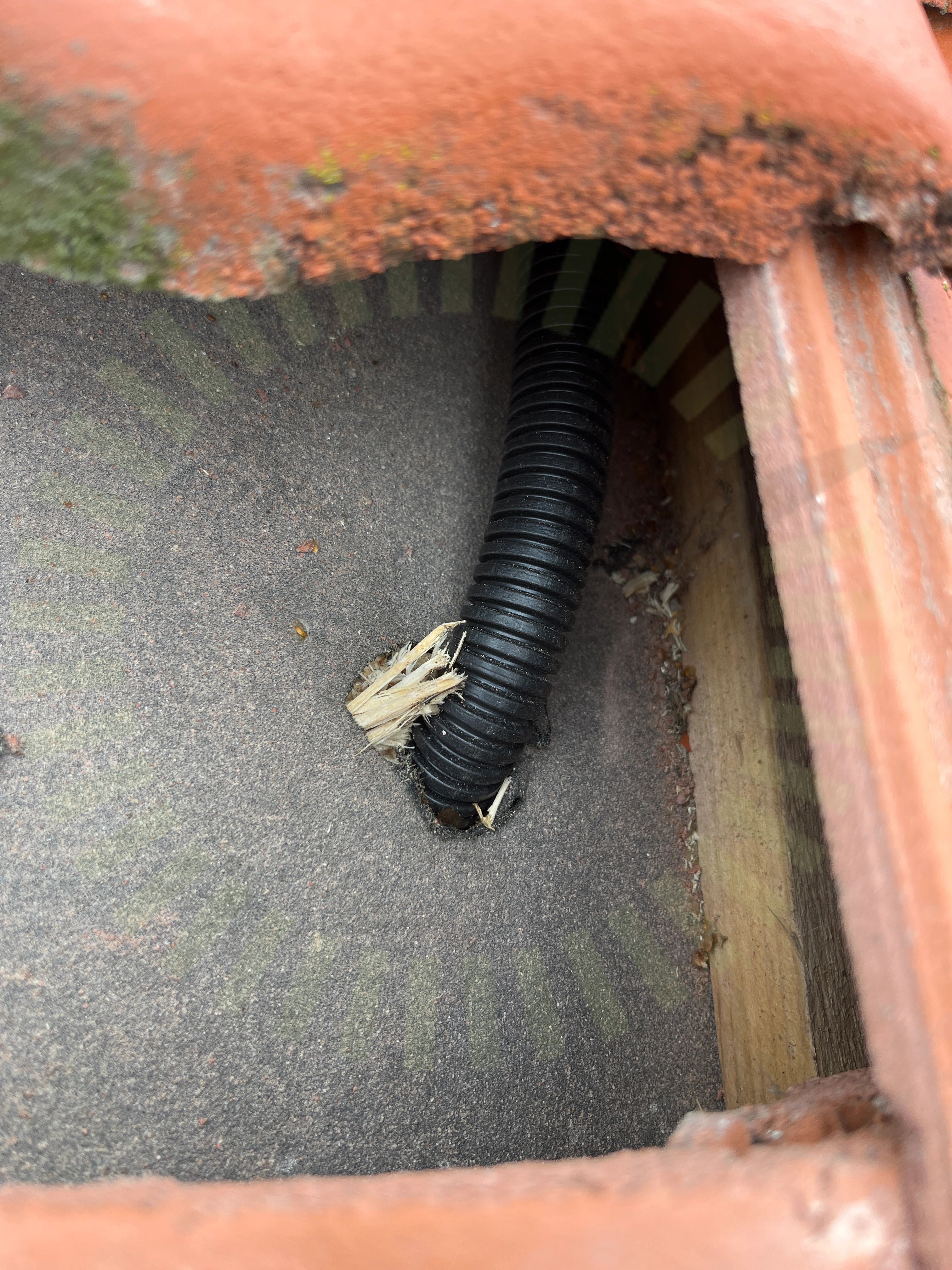

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Underliggande takpanna
3.4 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Godkända kontrollpunkter
23/27
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsinfästning
Tvådelad takkrok
Väderbeständigt material
Ändklämmor

Undercentral

Anmärkningar
1/7
PEN-ledare

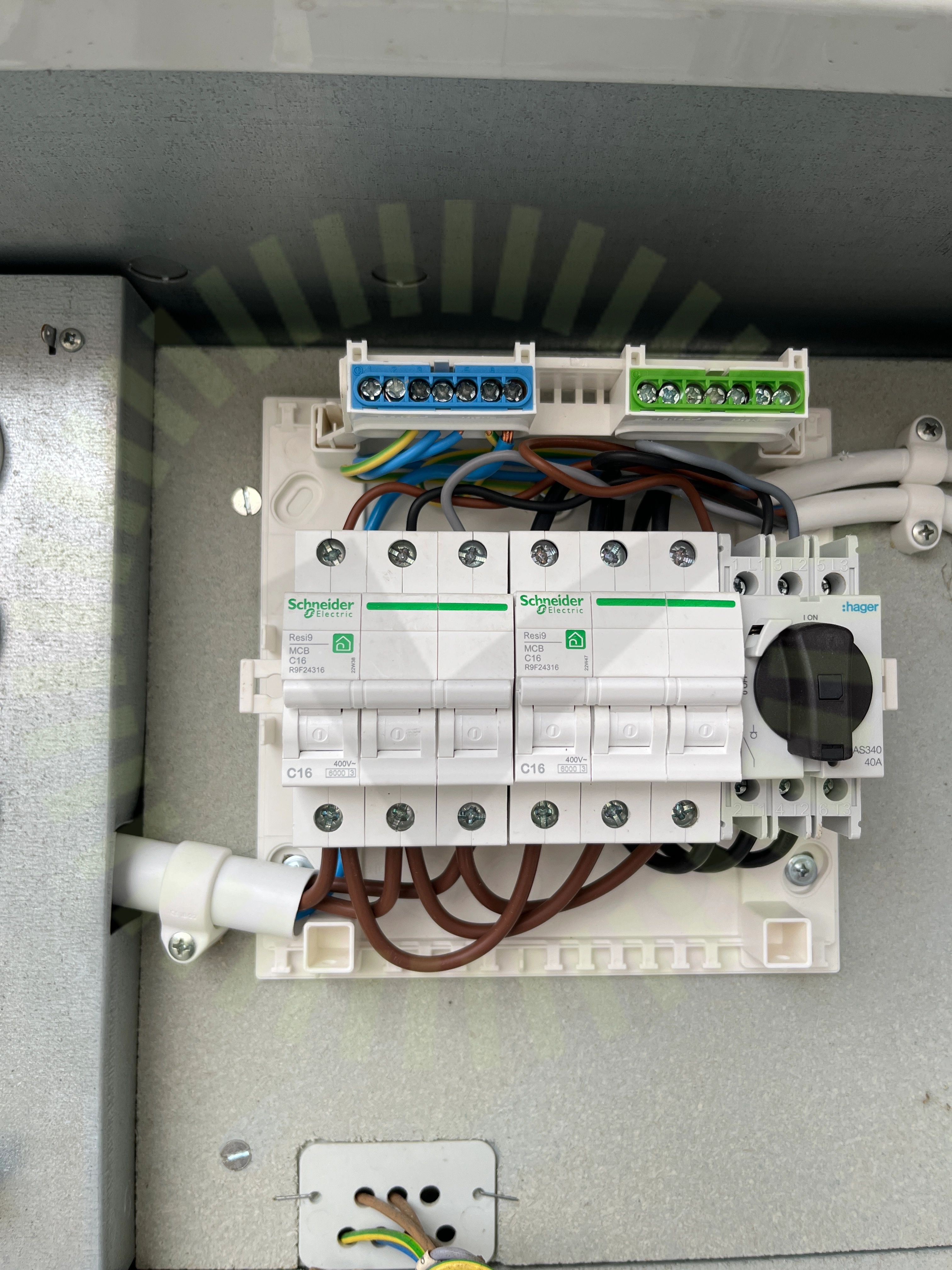

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
6/7
Böjradie
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
1/5
Varning för likspänning

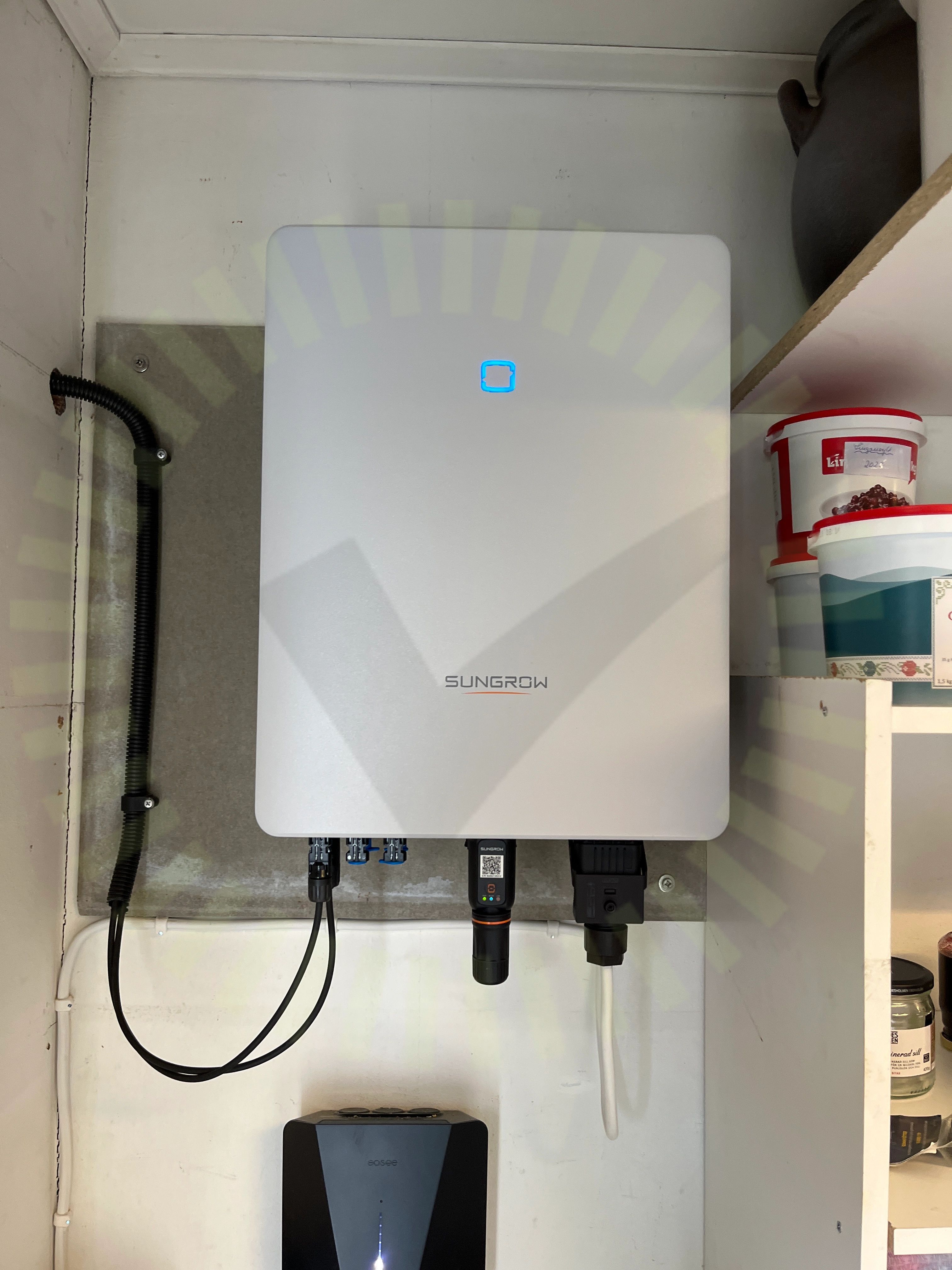

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
7/36
Avstånd närliggande objekt

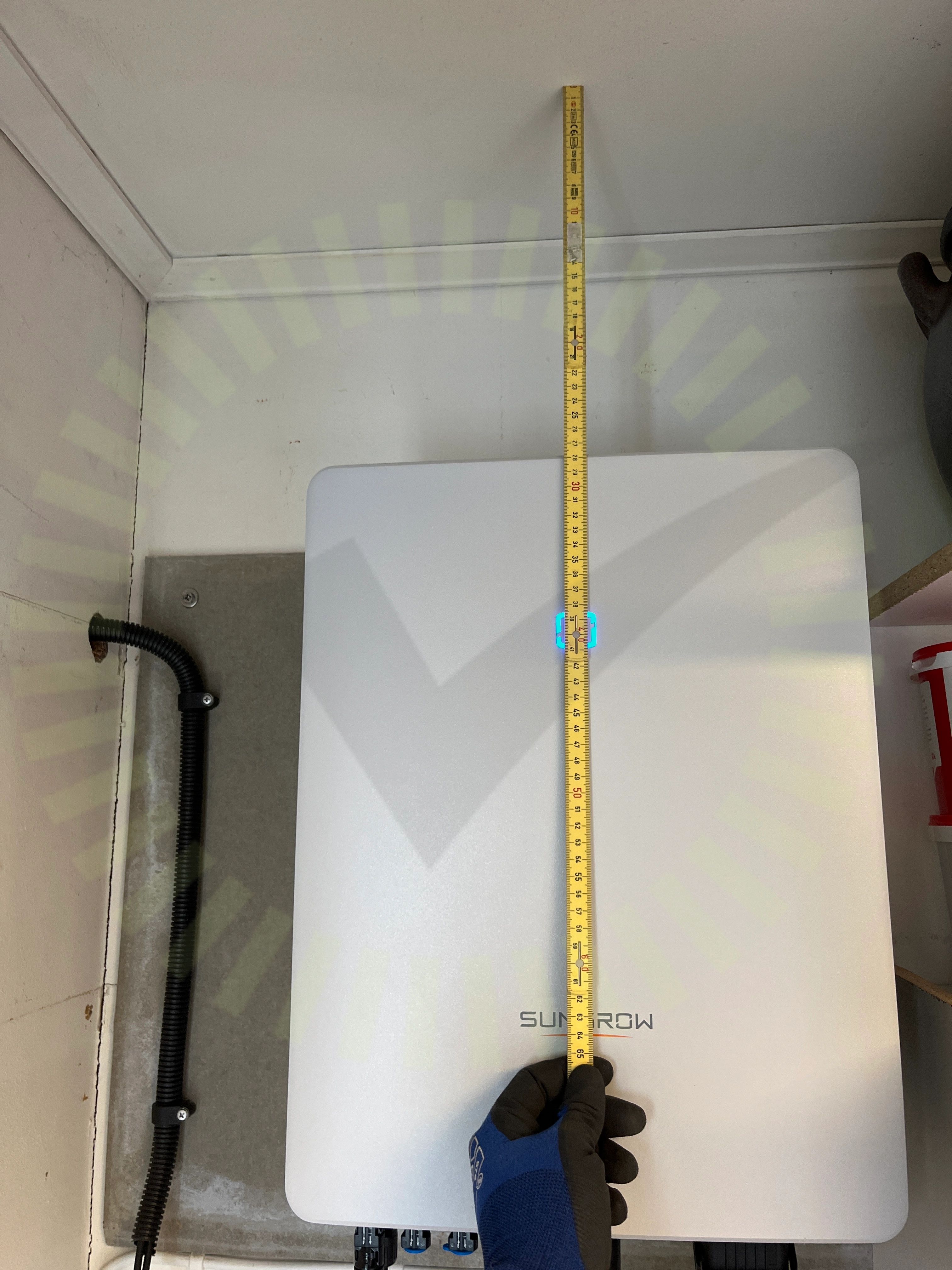

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket och väggen.

SG3.0-20RT-UEN-Ver18-202212, Sida 22
Dubbel matning

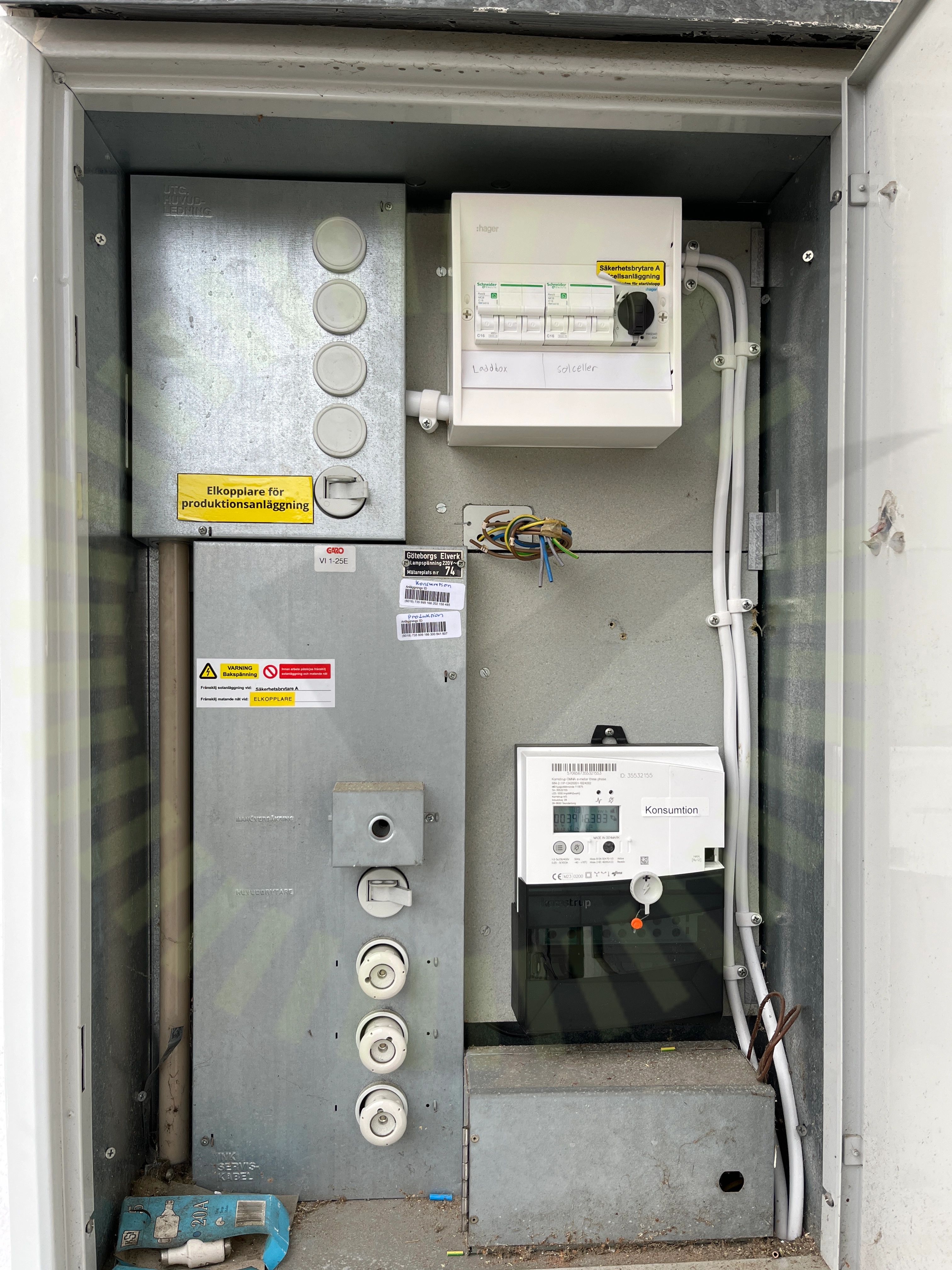

6.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Förskruvning

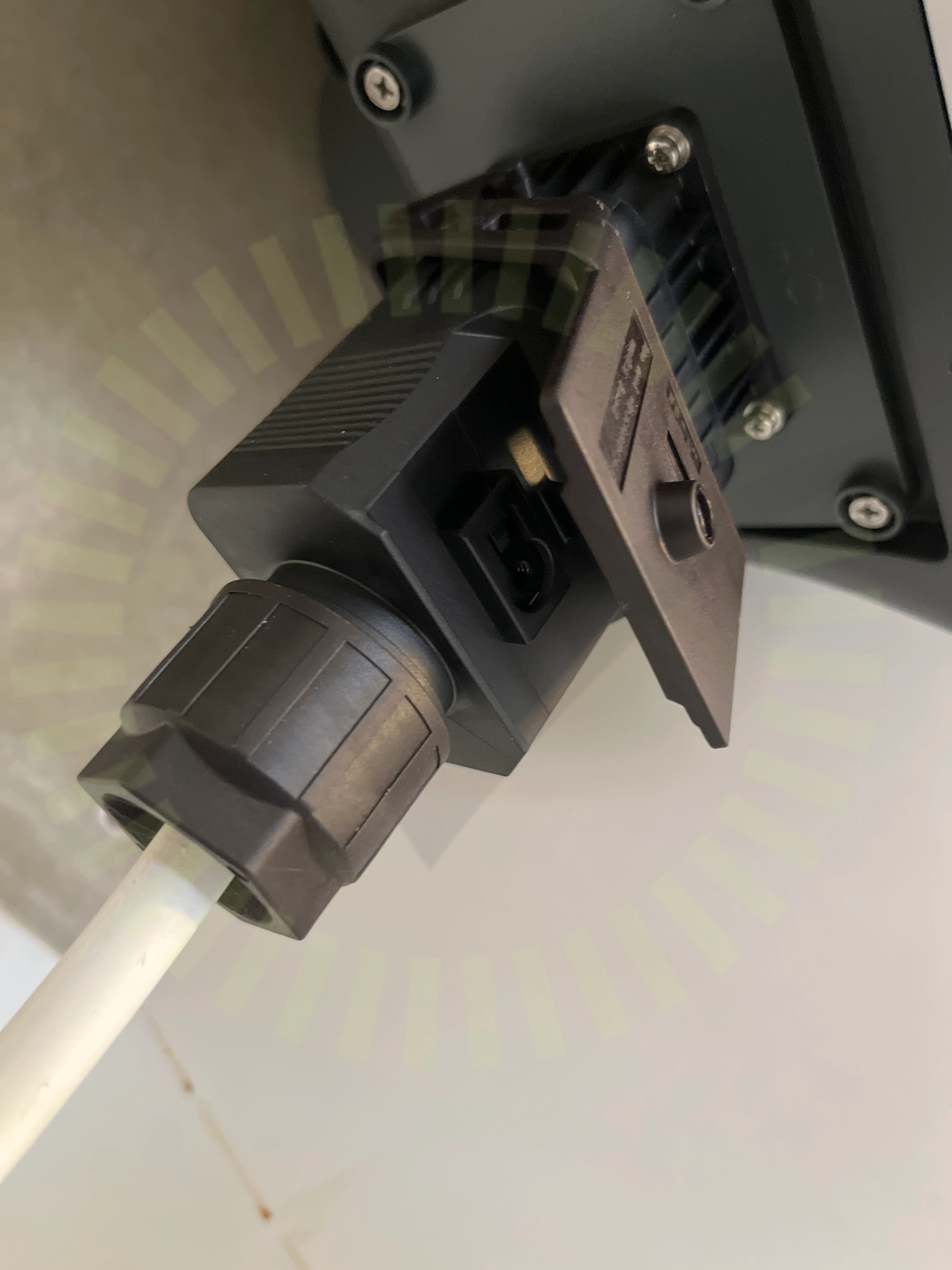

6.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Genomföringar
6.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Fastsäkring av produkt

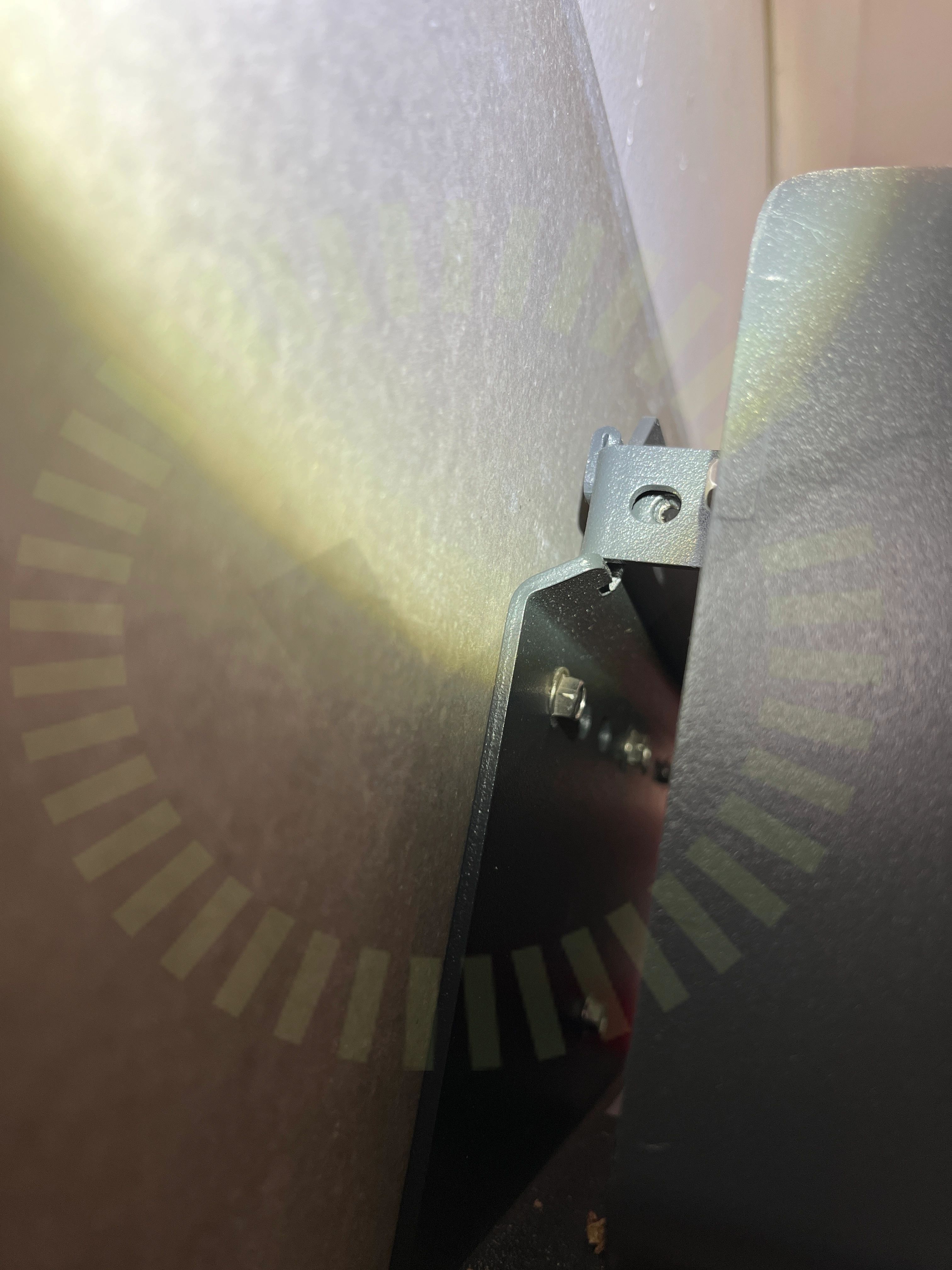

6.5 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Jordning av chassi

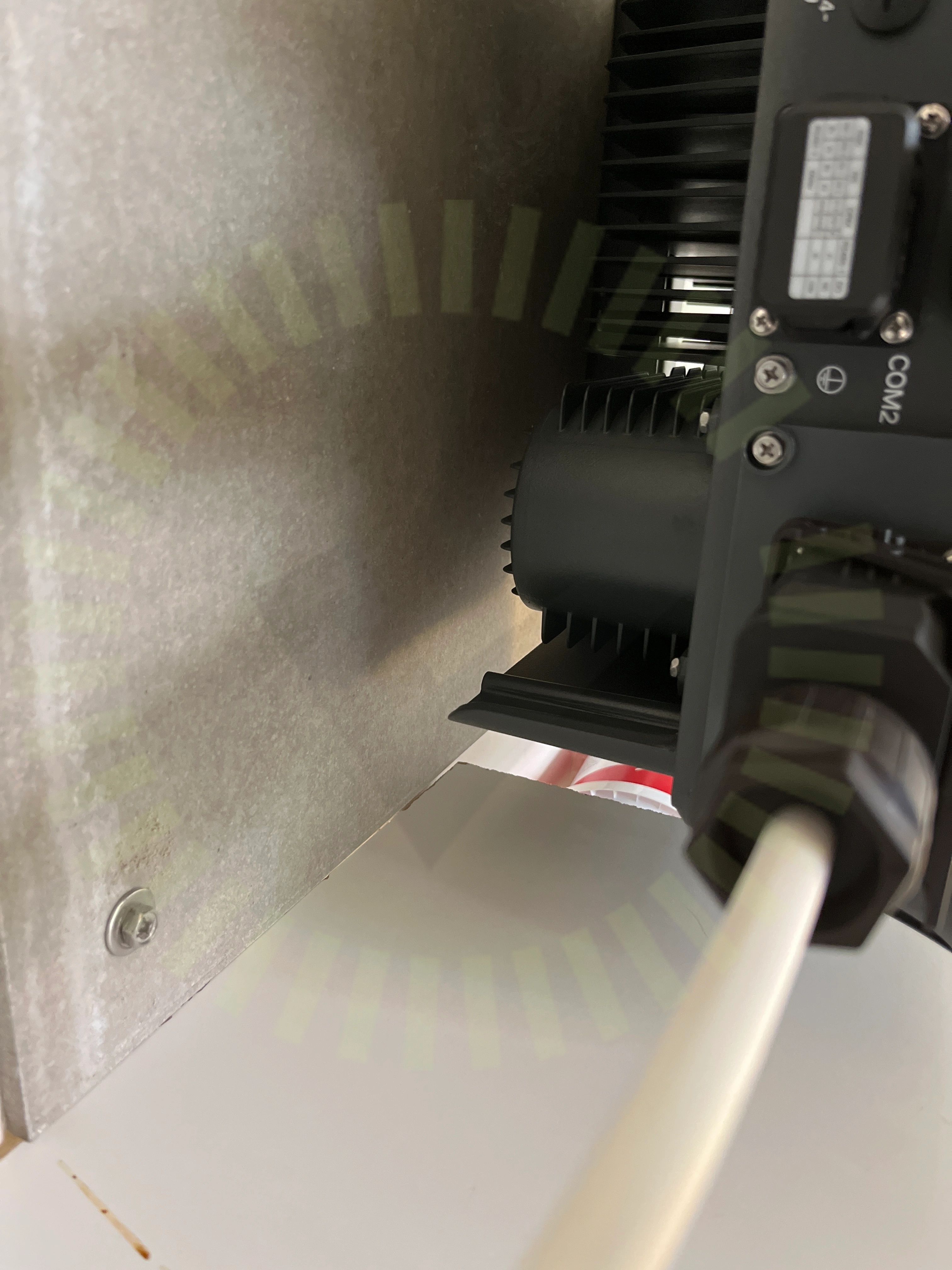

6.6 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Kontakter bottnade

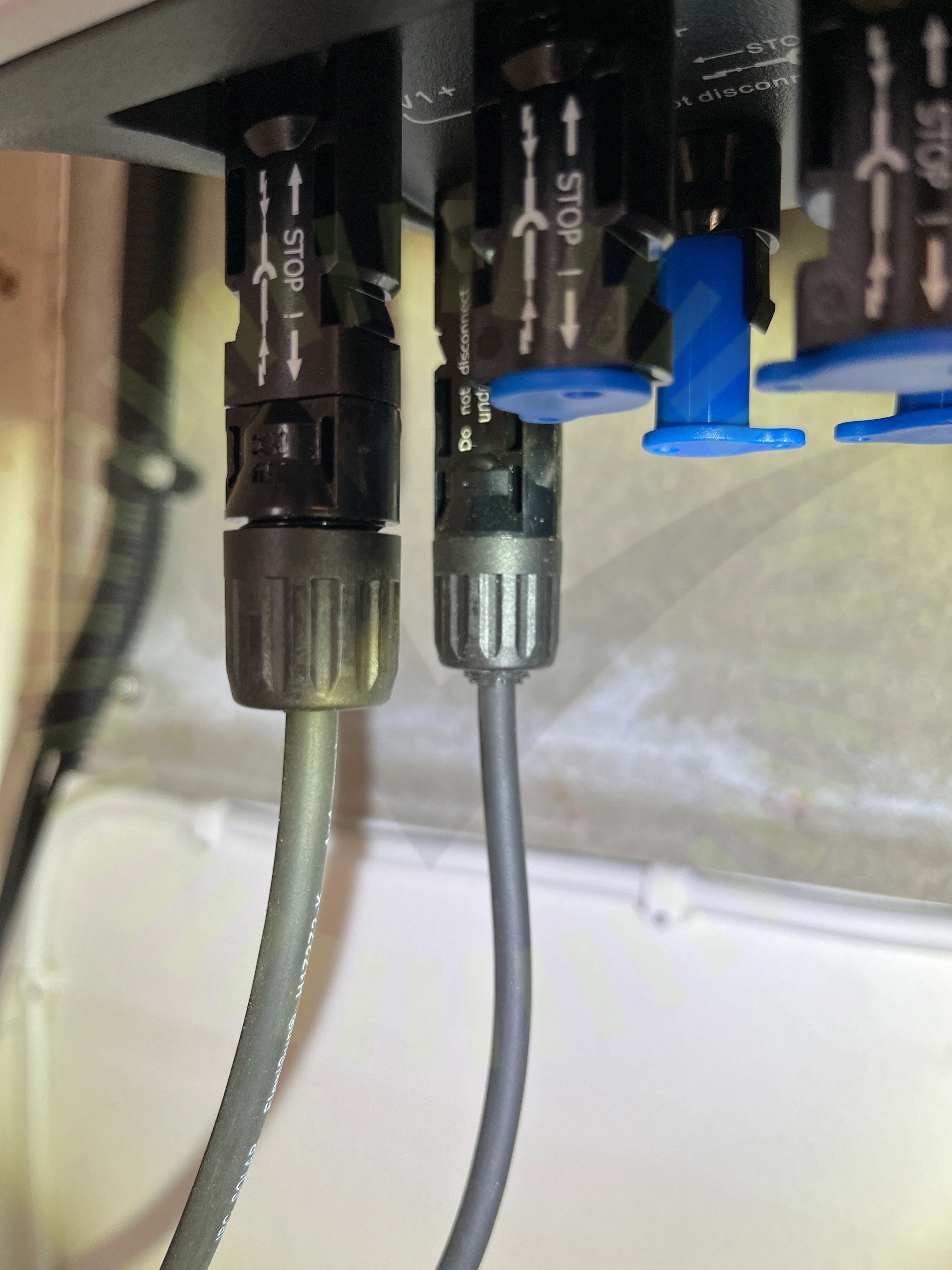

6.7 Kontakter bottnade

Inte godkänd

Kontakter är bottnade i förskruvningen.

Godkända kontrollpunkter
29/36
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
