PrivatFöretagLeverantör
Jämför leverantörerSvensk takenergiBesiktningsrapport i Mellösa

Besiktningsrapport

8.1
x

Installation genom

Svensk takenergi

Datum

13 november 2023

Ort

Mellösa, Södermanlands län
CC mått markstativ
CC mått markstativ
Skenornas överhäng
Skenornas överhäng
Kabeluppfästning
Kabeluppfästning
+ 8
+ 8
89% godkända11% ej godkända

Om installationen

PanelerWindon: Effecta 370+ Black Glas/Glas Bifacal
MontagesystemWindon: Marksystem
VäxelriktareDeye: SUN-4-12K-G03
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Svensk takenergi

Installerad av Svensk takenergi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)Deye: SUN-4-12K-G03 (43)Säkerhetsbrytare AC (7)Undercentral (5)Windon: Effecta 370+ Black Glas/Glas Bifacal (20)Windon: Marksystem (15)

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Deye: SUN-4-12K-G03

Anmärkningar

2/43
Jordning av chassi

2.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Varning för likspänning

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

40/43
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/43
Tillförlitligt fäst

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

5/5
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Windon: Effecta 370+ Black Glas/Glas Bifacal

Anmärkningar

5/20

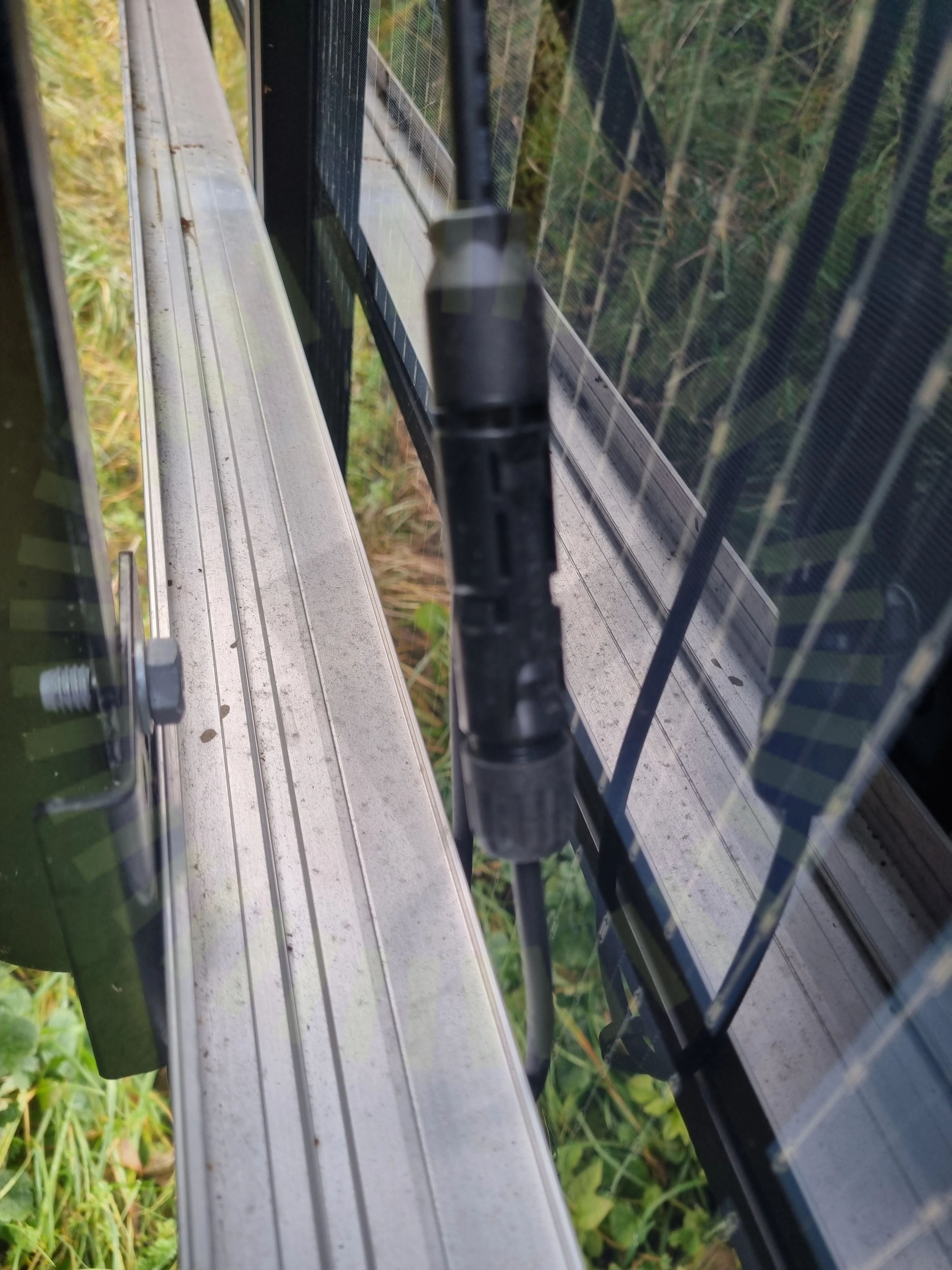

Förbindelse av kontakter

5.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

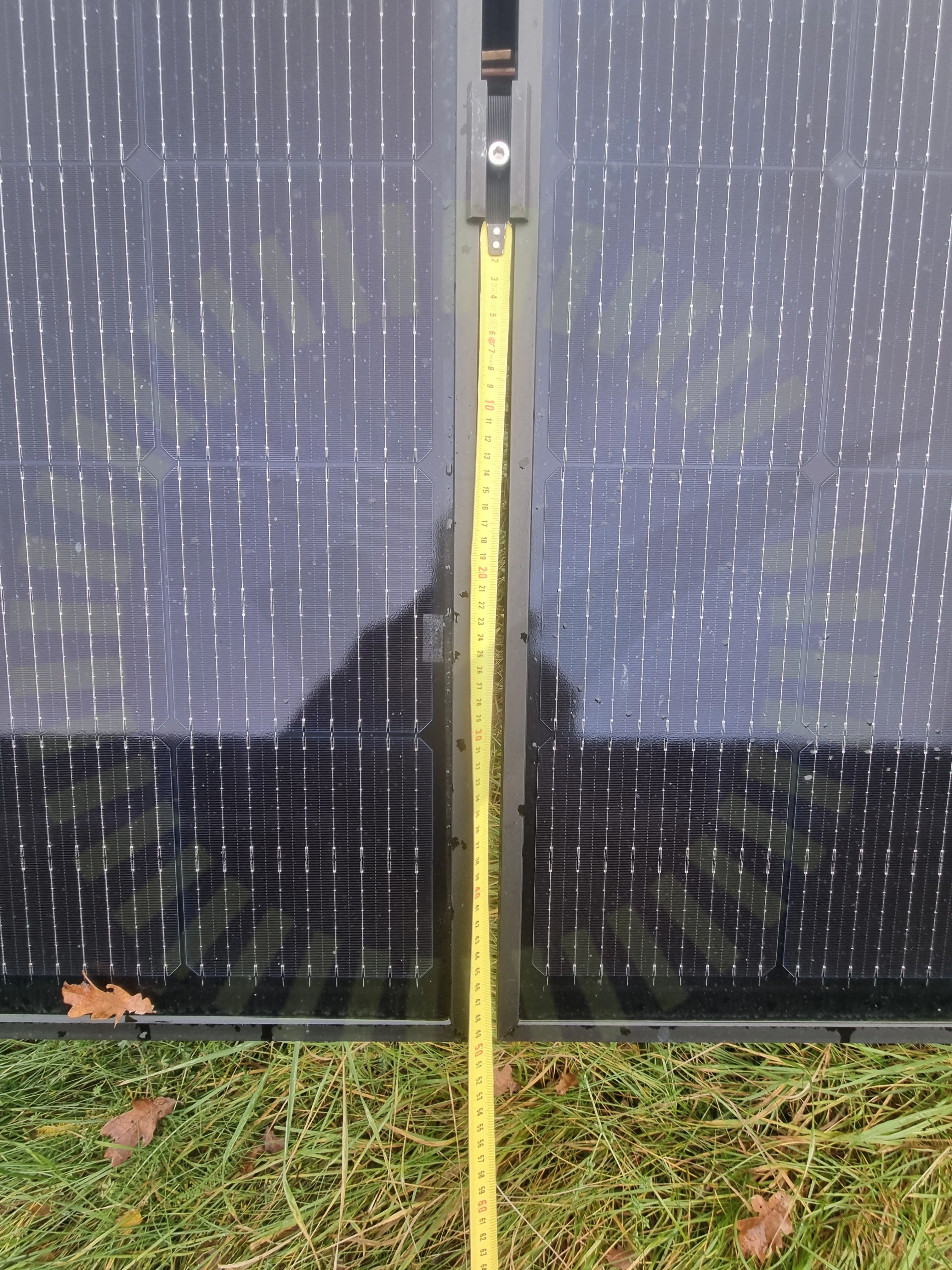

Klämmornas placering

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

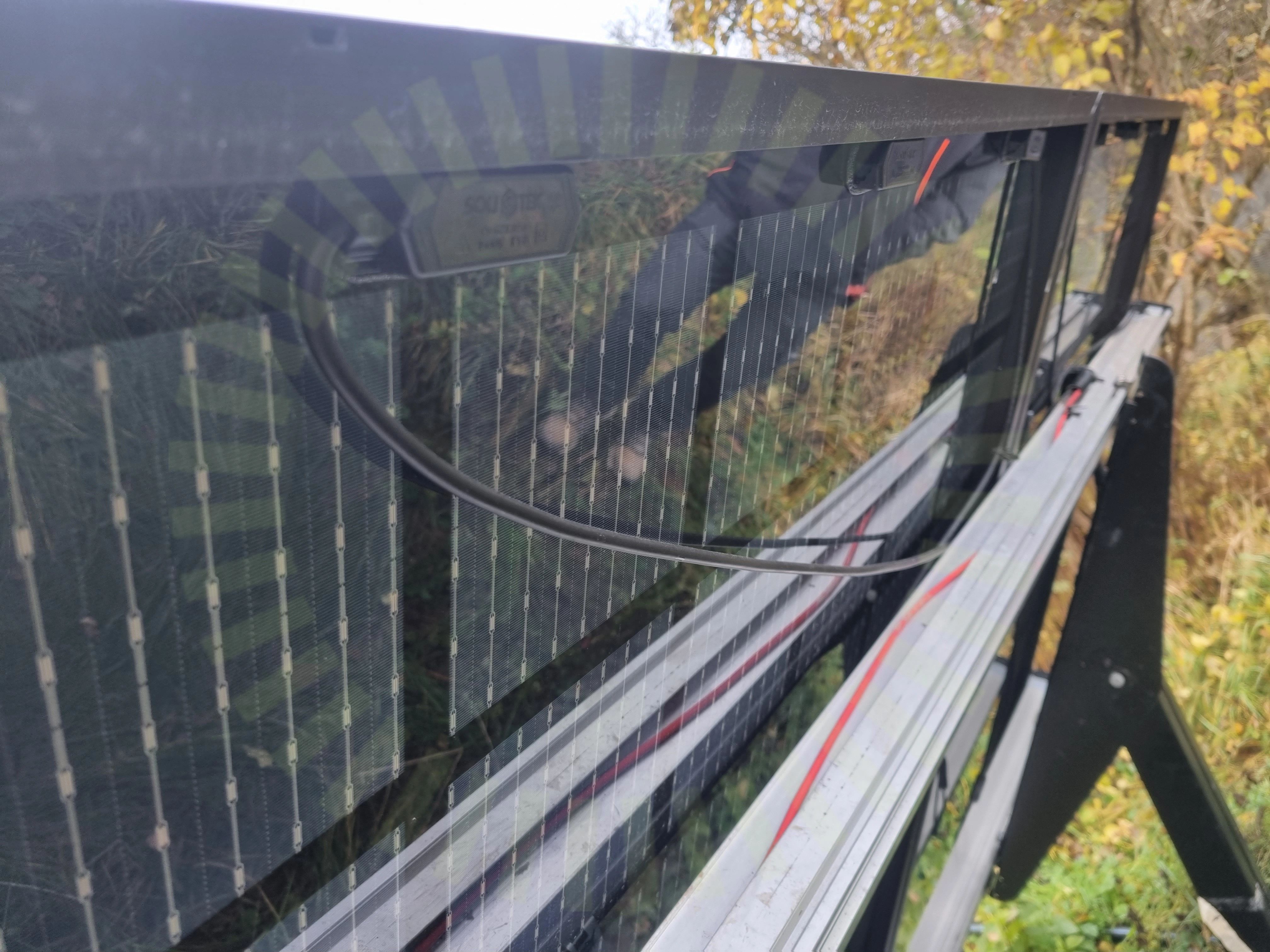

Panelkablagets böjradie

5.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

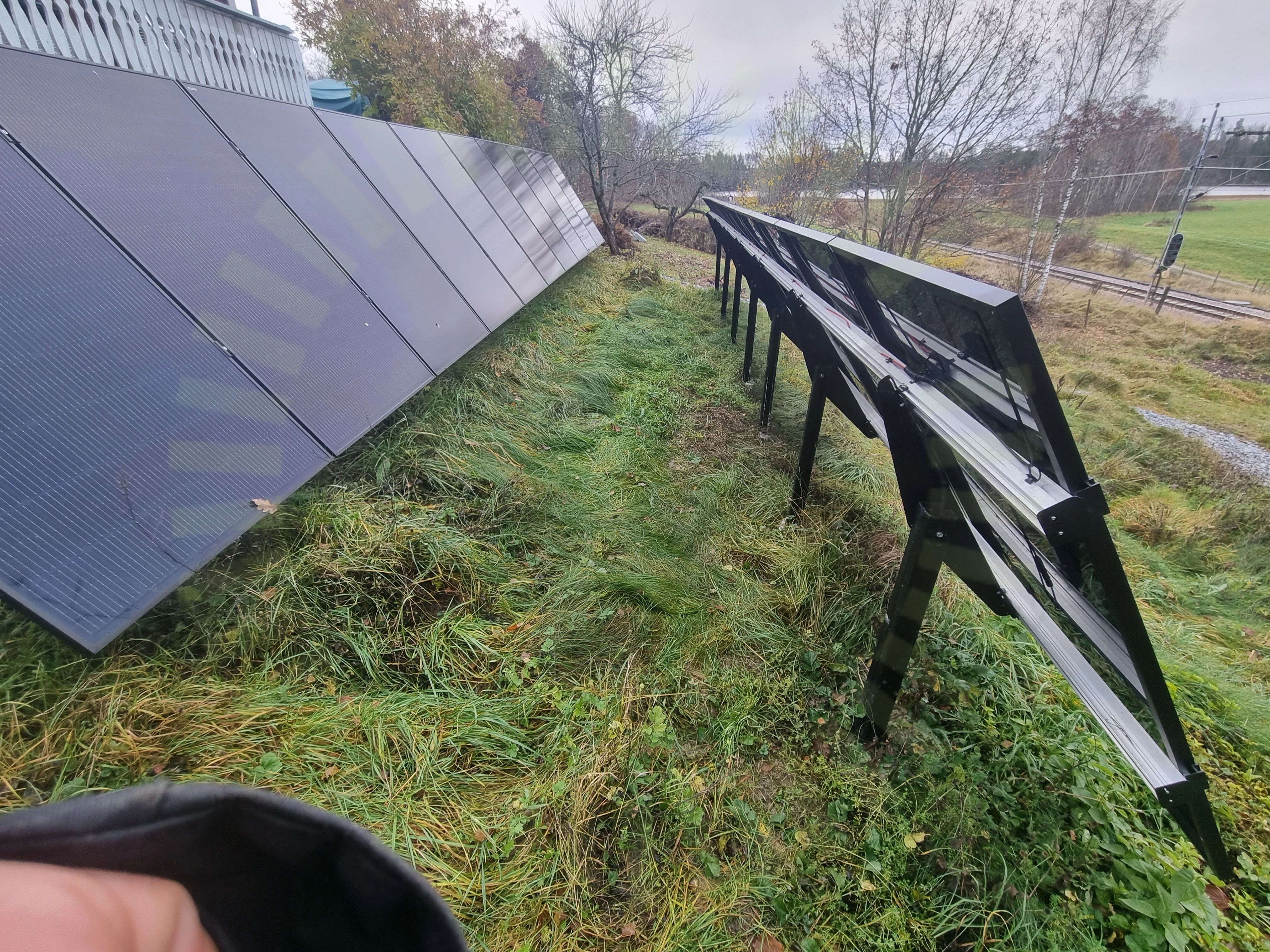

Skugga

5.4 Skugga

Inte godkänd

Avståndet och lutningen på panelerna gör så att den främre raden skuggar nerde delen av den bakre raden.

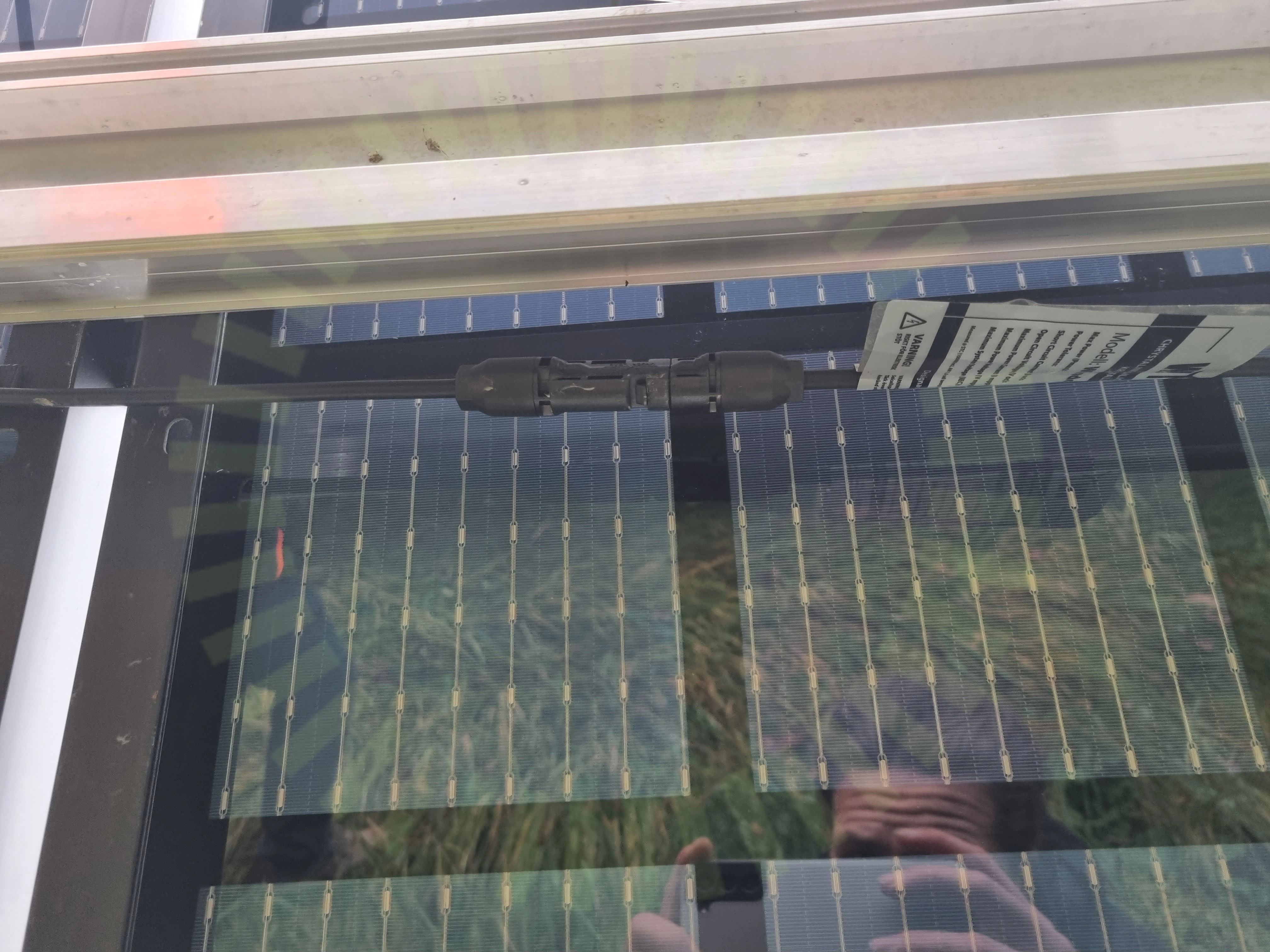

Stress på kontakter

5.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/20
Avsaknat underlagAvstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramSträngförläggning

Windon: Marksystem

Anmärkningar

5/15

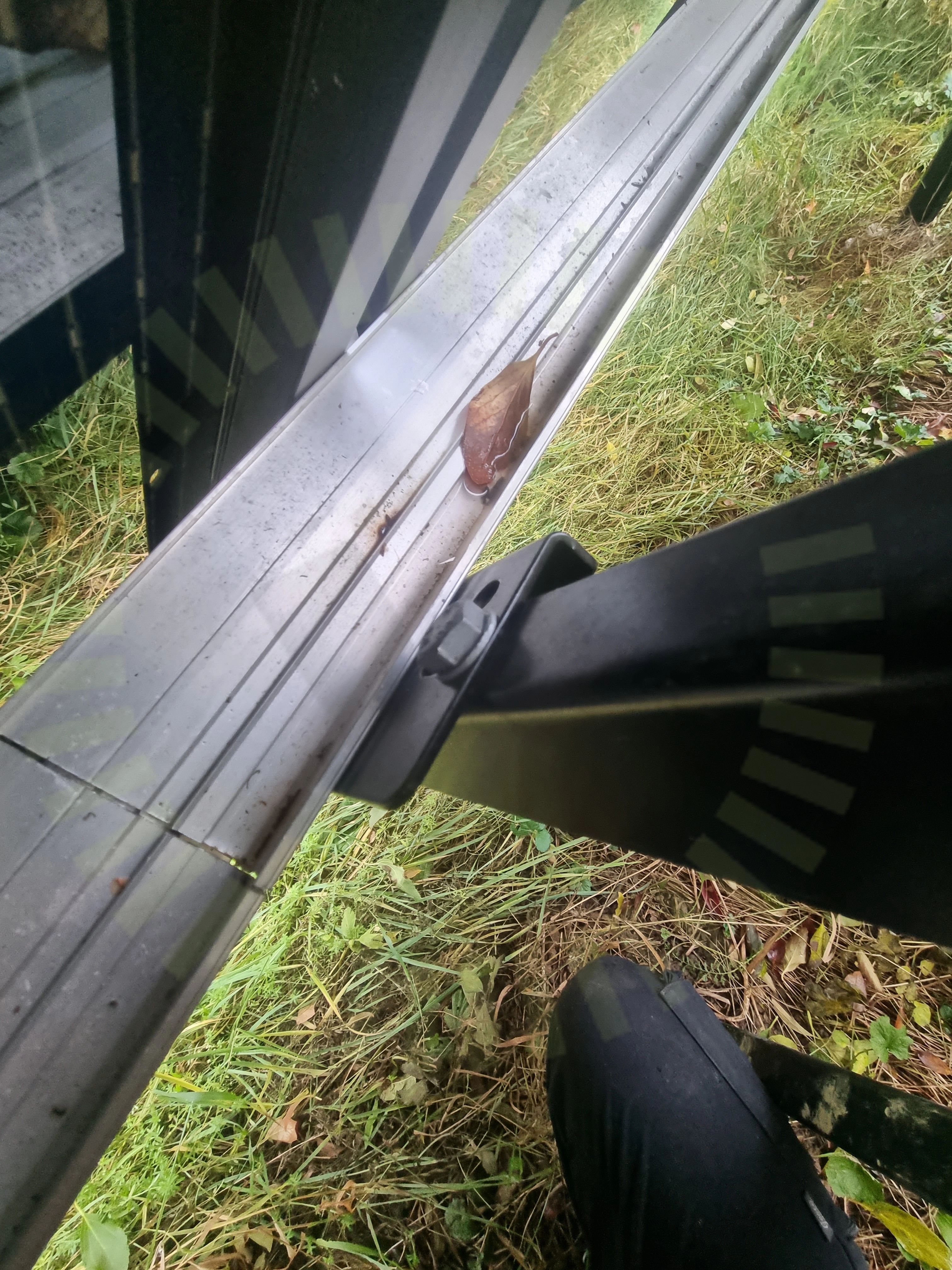

Fästplåt

6.1 Fästplåt

Inte godkänd

Fästplåt saknas.

Solpanelställning, 0-85 grader, 1665x991x43, rev 1.0, Sida 3

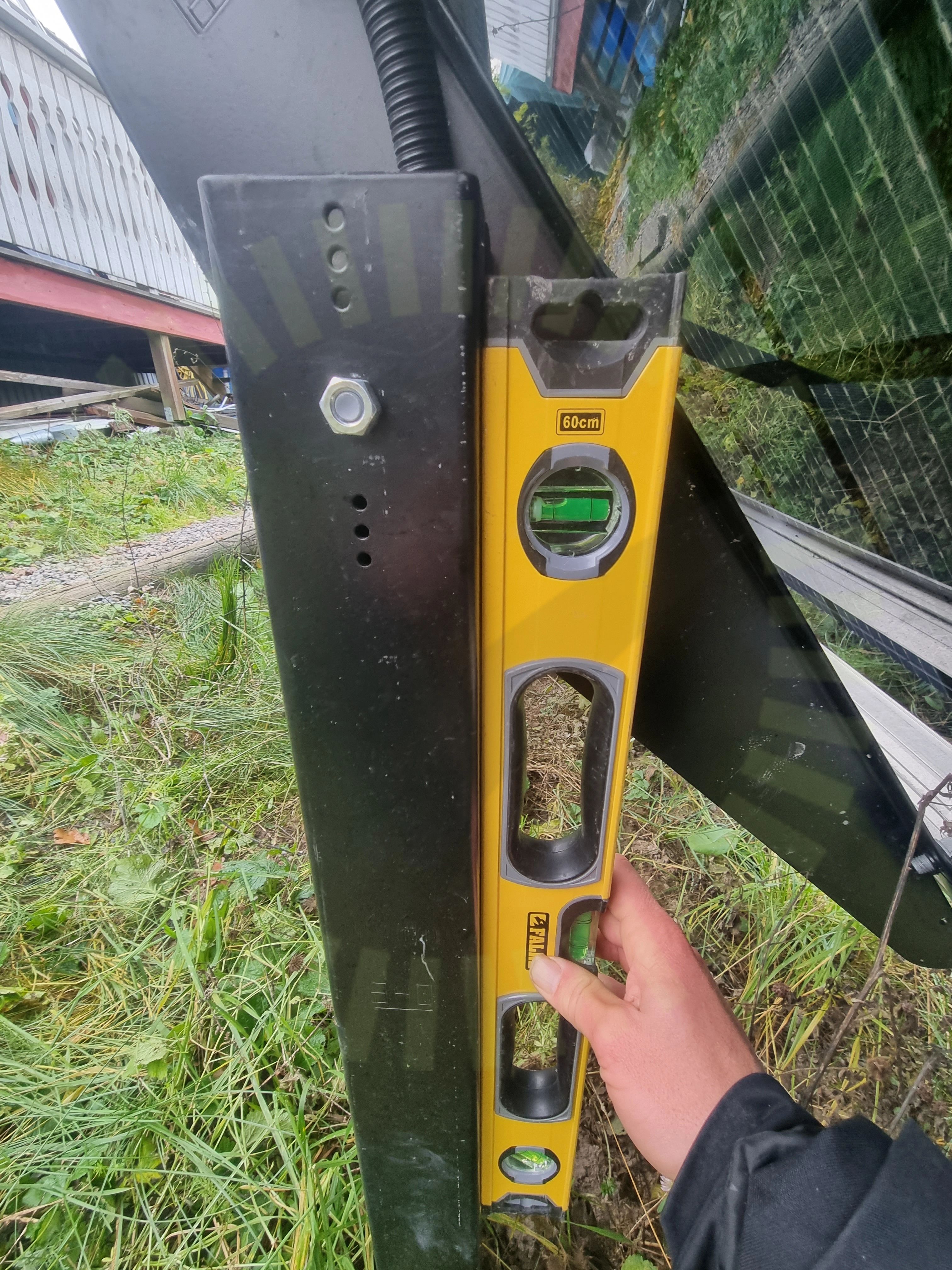

Markinfästning

6.2 Markinfästning

Inte godkänd

Markstativ är inte infäst i marken korrekt.

Solpanelställning, 0-85 grader, 1665x991x43, rev 1.0, Sida 1
CC mått markstativ

6.3 CC mått markstativ

Inte godkänd

Markstativ är inte monterad med korrekt CC mått. Avståndet överstiger montageanvisningens maximala avstånd. Uppmätt mått mellan infästningar 2100mm.

Solpanelställning, 0-85 grader, 1665x991x43, rev 1.0, Sida 1

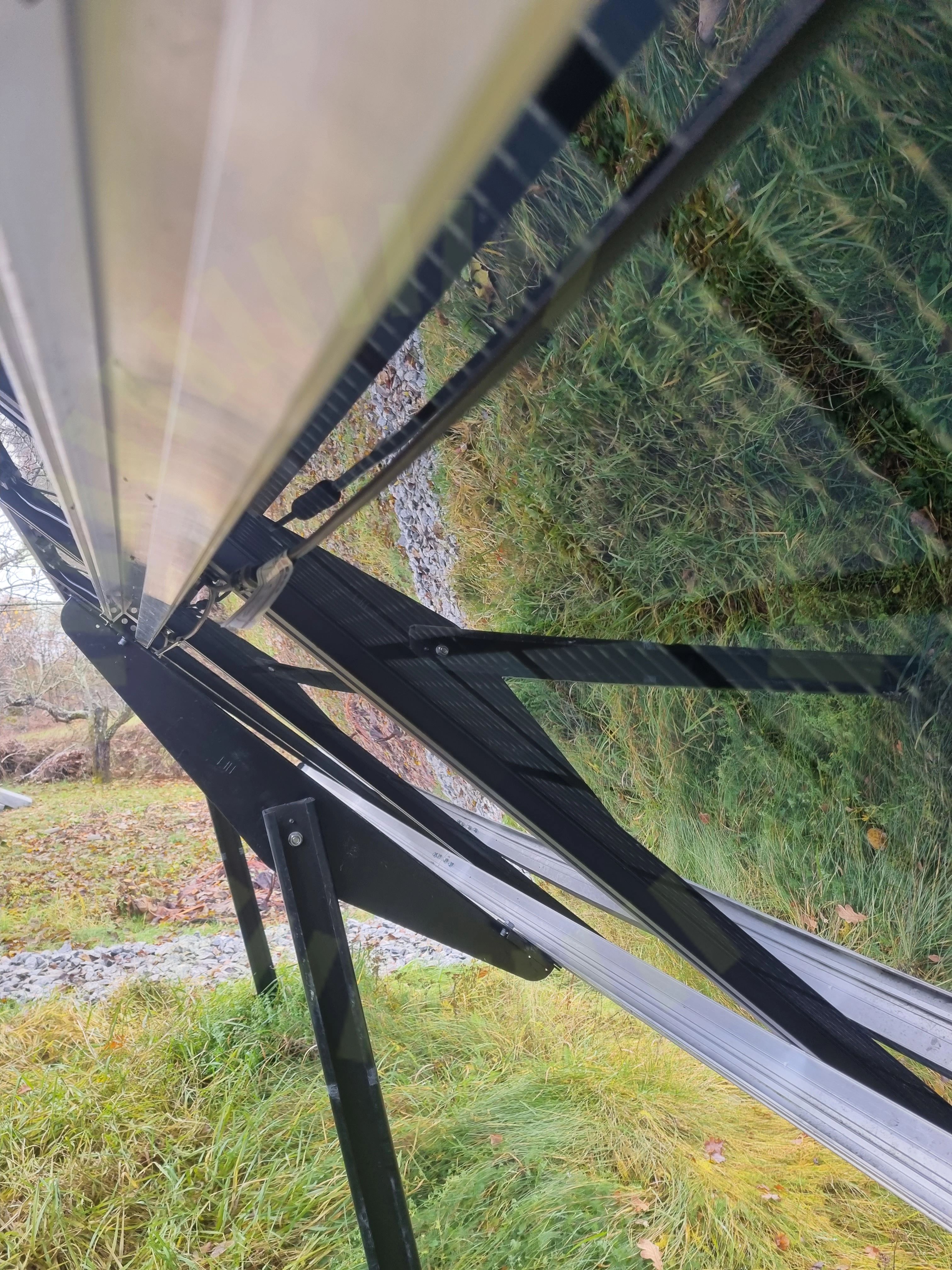

Kabeluppfästning

6.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

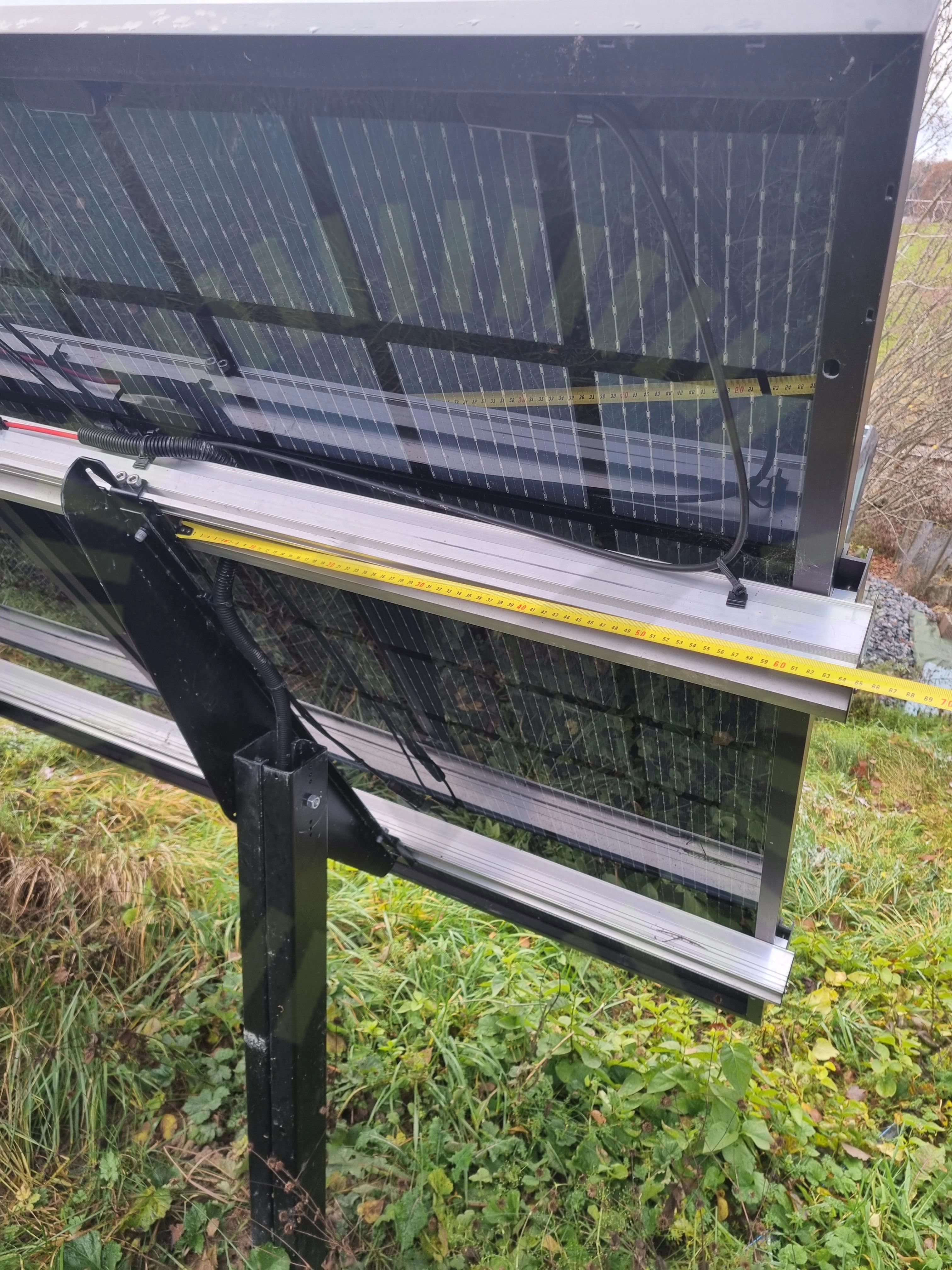

Skenornas överhäng

6.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningspunkt är inte korrekt. Överstiger mått enligt installationsmanual.

Godkända kontrollpunkter

10/15
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorSkadorSkenhållareSkenskarvarVäderbeständigt materialÄndklämmor
