Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

2 februari 2023

Ort

Trelleborg, Skåne län

Klämmornas storlek

Varning för backspänning

Informering av solceller

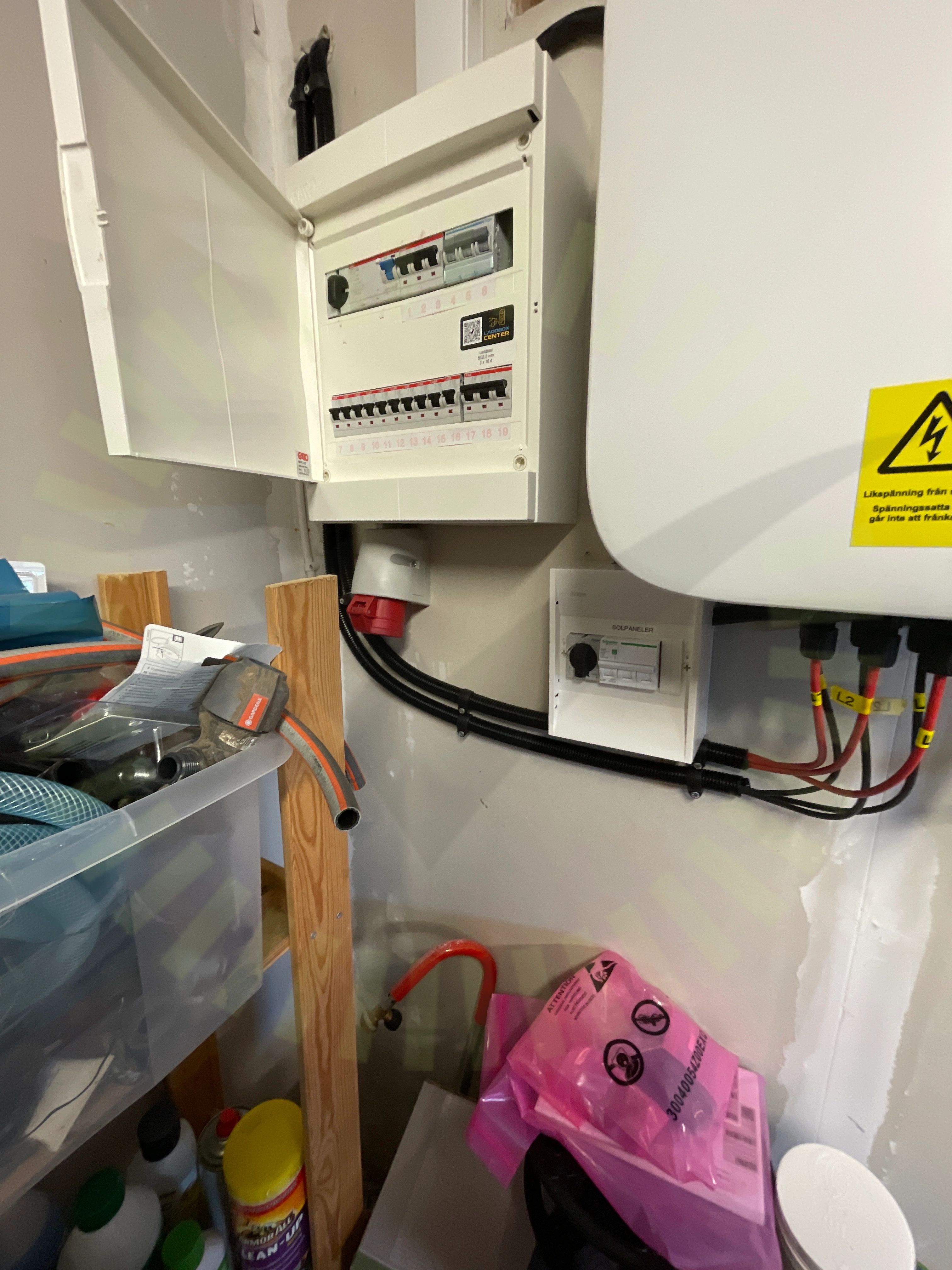

+ 3

84% godkända

16% ej godkända

Om installationen

Paneler

Jinko: Tiger

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak (28)Tak 1, Jinko: Tiger (11)Varselmärkning (4)Växelriktare (28)

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

2/26

1.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas. Högst uppmätt mått mellan krokar 1350mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

1.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

24/26

Anpassade takpannor

Bärläkt

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skena överhäng

Skydd

Säkerhetsavstånd

Takgenomföring

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Tak 1, Jinko: Tiger

Anmärkningar

1/11

2.1 Klämmornas storlek

Inte godkänd

Fästen för valt montagesystem uppfyller inte paneltillverkarens krav

Tillverkarens anvisningar

Godkända kontrollpunkter

10/11

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Varselmärkning

Anmärkningar

2/4

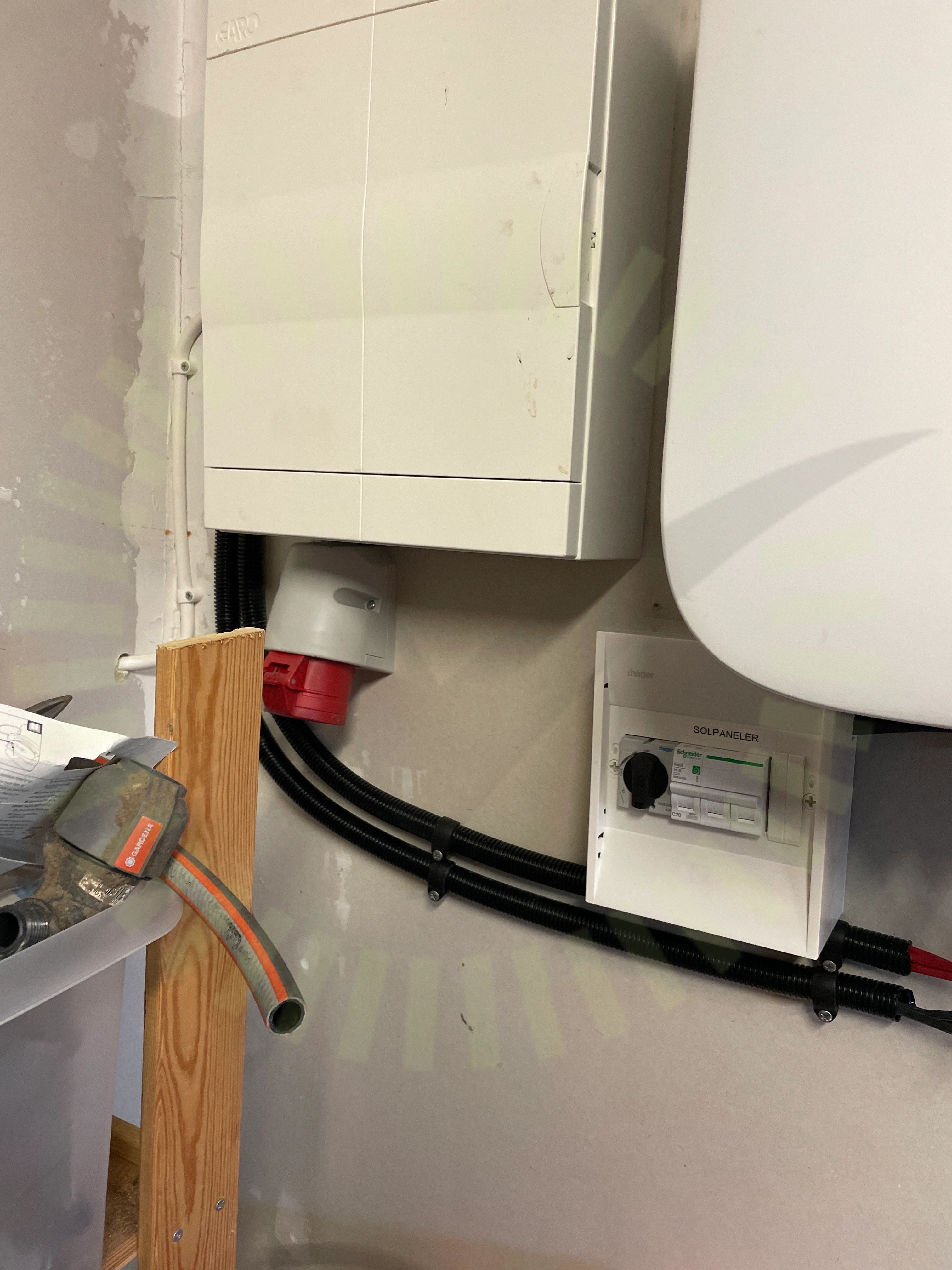

3.1 Informering av solceller

Inte godkänd

Saknar märkning vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

3.2 Varning för backspänning

Inte godkänd

Märkning saknas vid anslutningspunkt

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

6/27

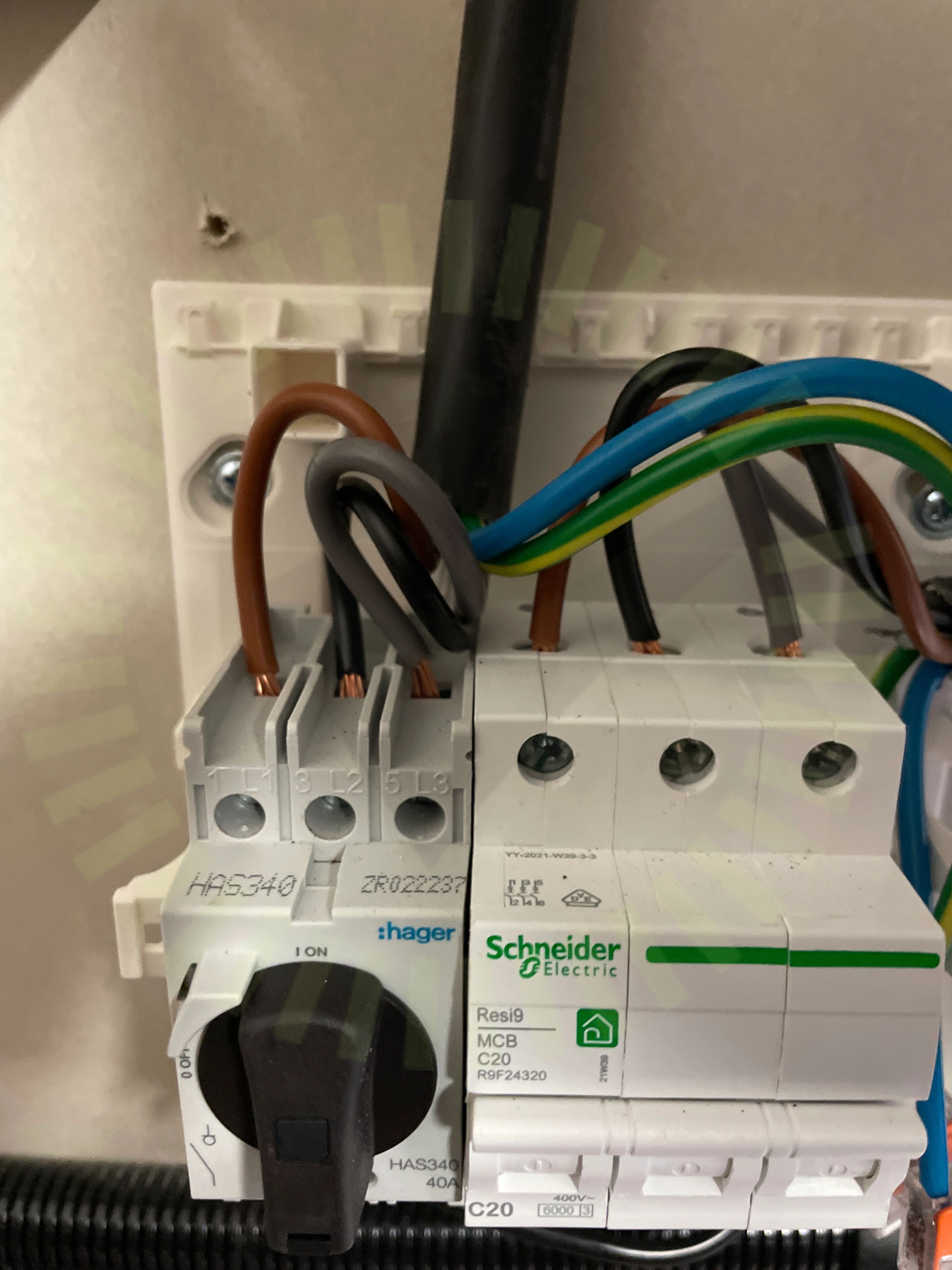

4.1 Anslutning

Rekommendation

Kablar för mycket uppskalade vid inkopplingspunkter

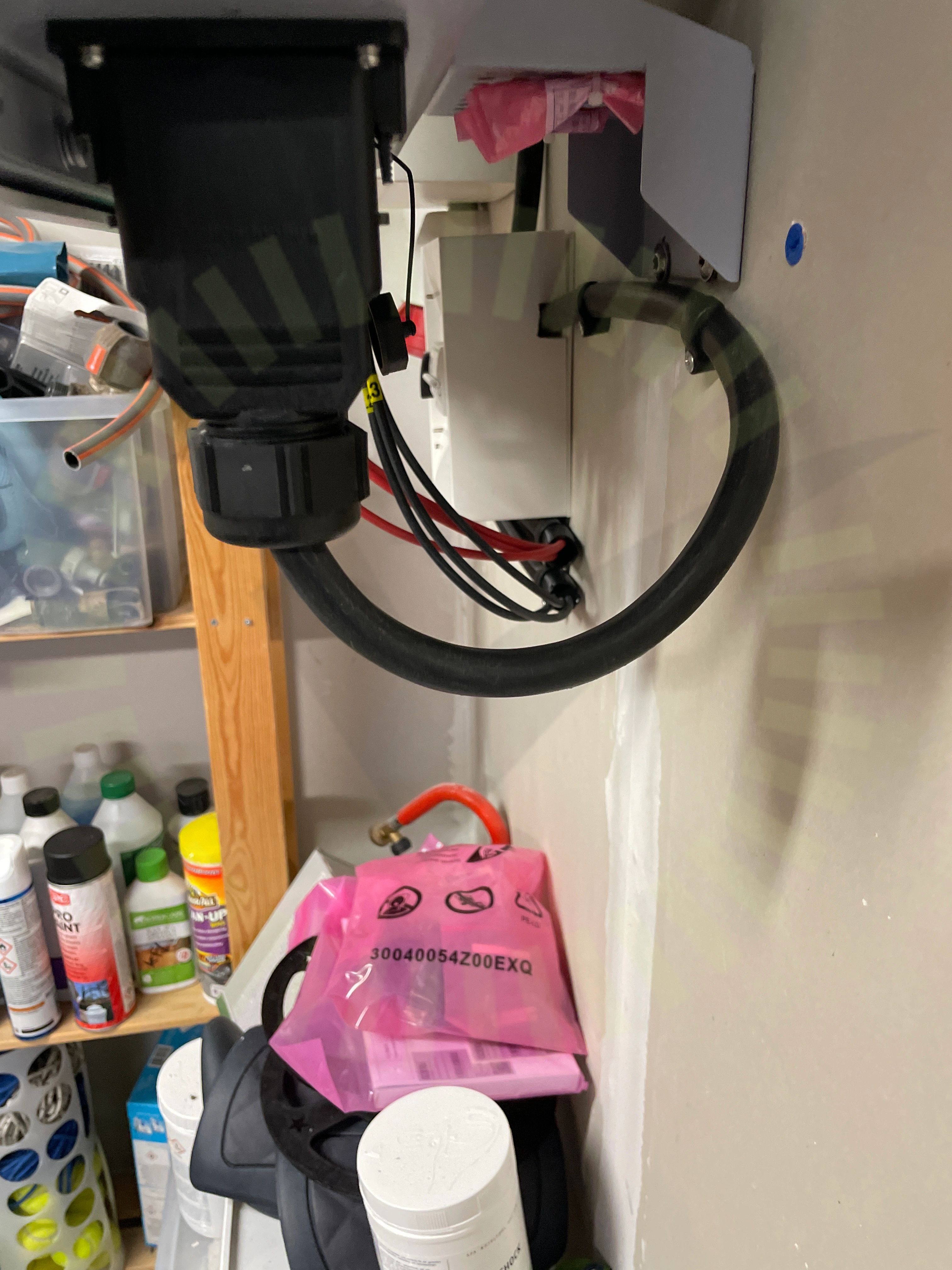

4.2 AC Böjradie

Inte godkänd

Snäv böj på kabel, påverkar förskruvning på växelriktare

SS 436 40 00 (522.8.3)

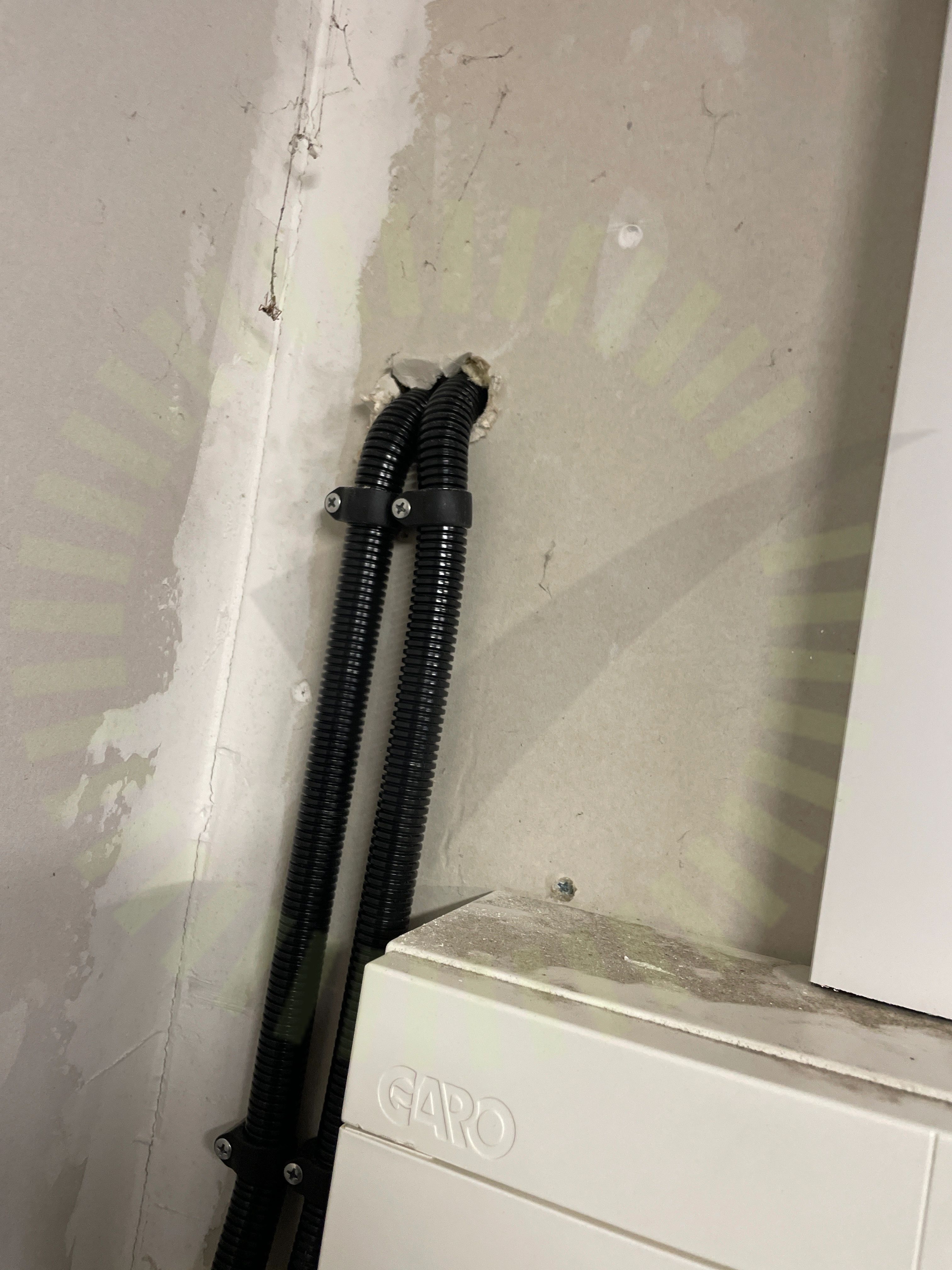

4.3 DC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)

4.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns men korrekt Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

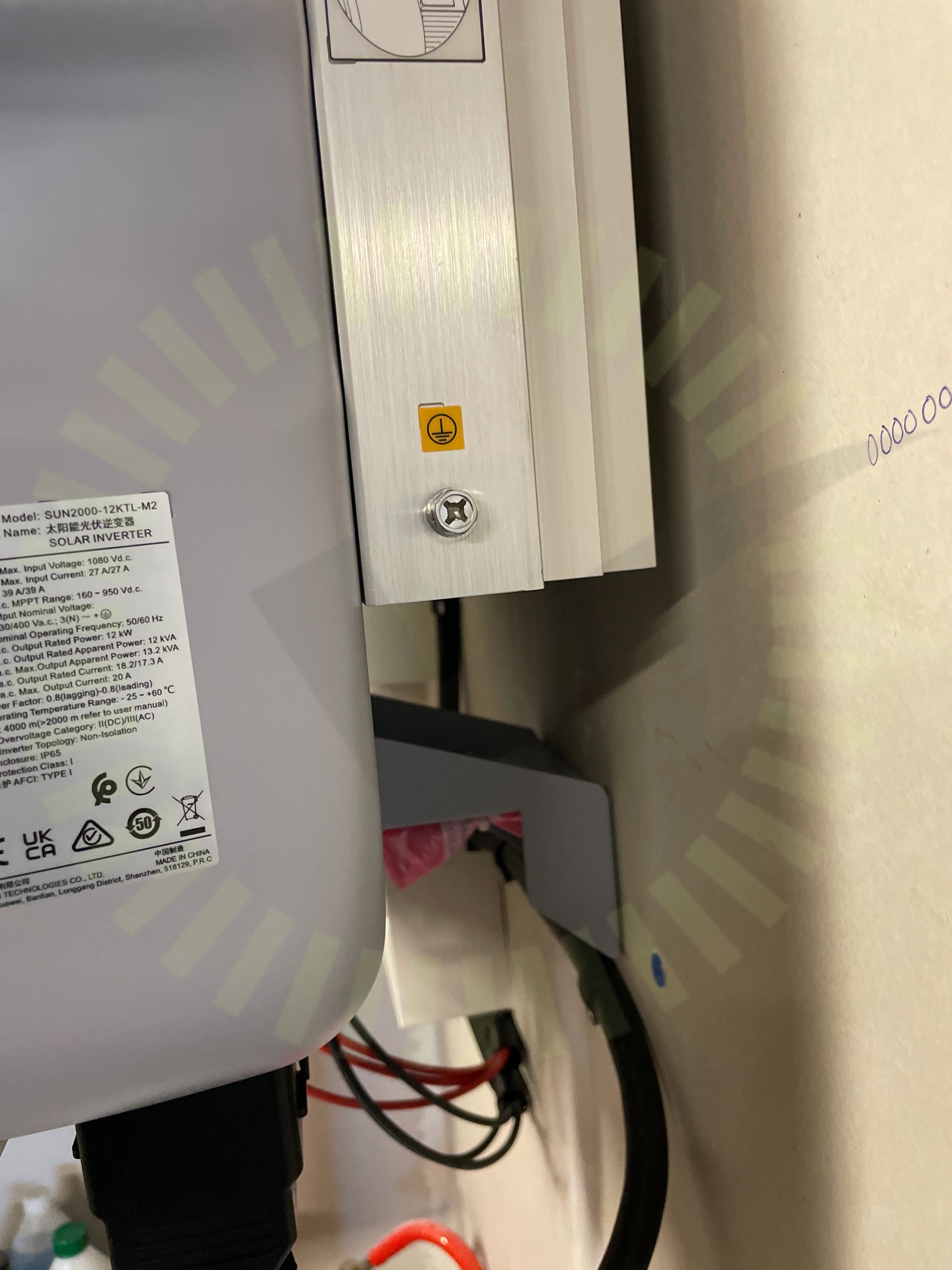

4.5 PE

Inte godkänd

Växelriktarens saknar PE anslutning

Tillverkarens anvisningar

4.6 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

21/27

AC Förläggning

AC kabel skarp kant

AC Skador på kabel

Avstånd

Brännbart underlag

DC Förläggning

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kabel

Kontakter

Ledare fastspända

Märkning

Säkring

Utrymme

Vinkel
