Besiktningsrapport

8.4

Installation av

E.ON

Datum

20 mars 2024

Ort

Steninge , Hallands län

Takgenomföring

Underliggande takpanna

Klämmor rätt förläggning

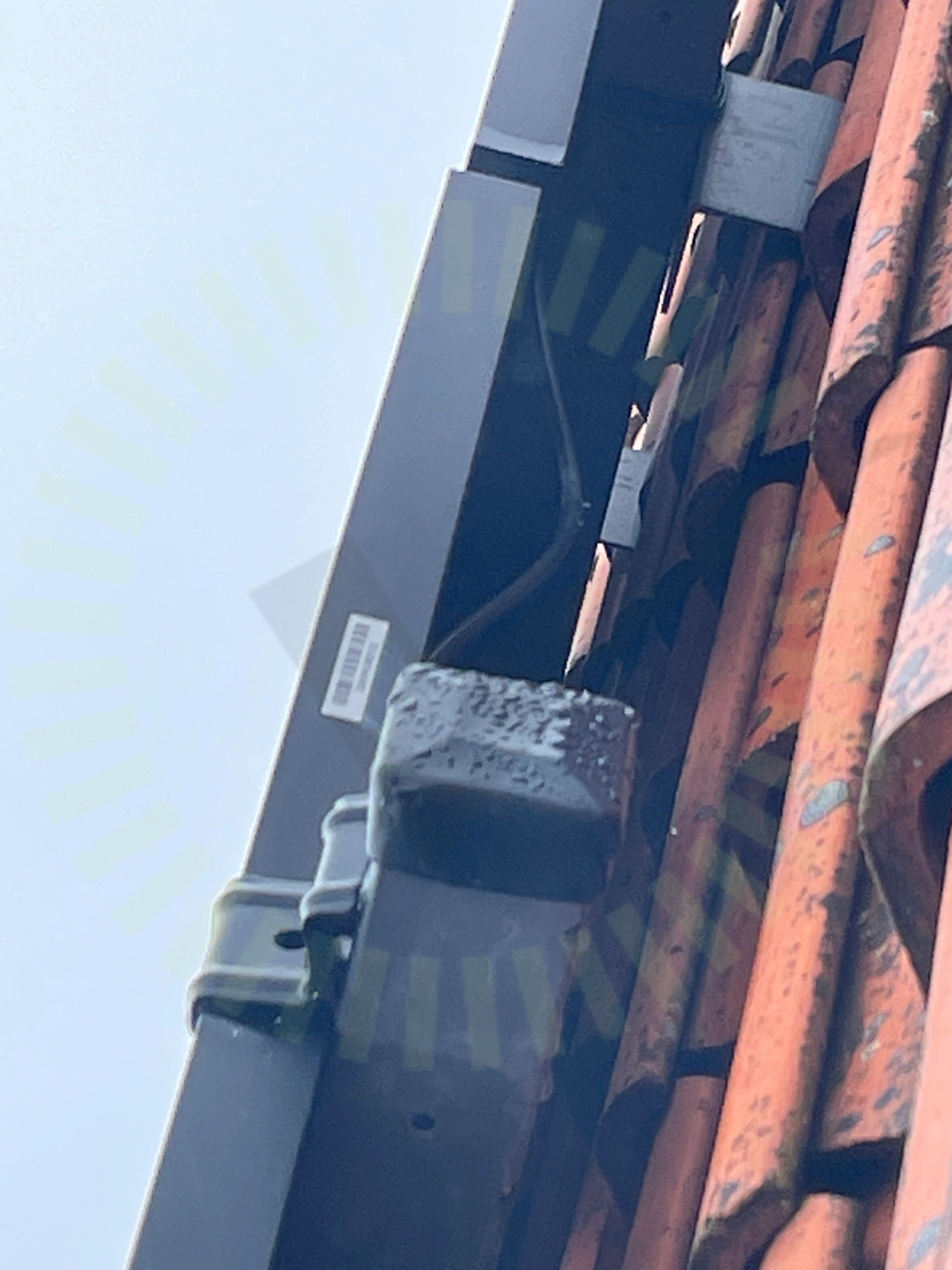

+ 10

81% godkända

19% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 xxx/MR

Montagesystem

Weland Stål: Råspont

Växelriktare

GoodWe: GW4-15K-DT/SDT G2 Series

Tillbehör

Säkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, JA Solar: JAM54S31 xxx/MR (16)Tak 1, Weland Stål: Råspont (26)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Anmärkningar

2/7

2.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst. Sitter bara fast ordentligt i ena sidan av brytaren.

2.2 Kabelinföringar

Inte godkänd

Tätning saknar dragavlastning. Kabel går att röra in och ut.

Godkända kontrollpunkter

5/7

Anslutningar i brytare

Egenskaper

Identifiering

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, JA Solar: JAM54S31 xxx/MR

Godkända kontrollpunkter

15/16

Avstånd till havet

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

6/22

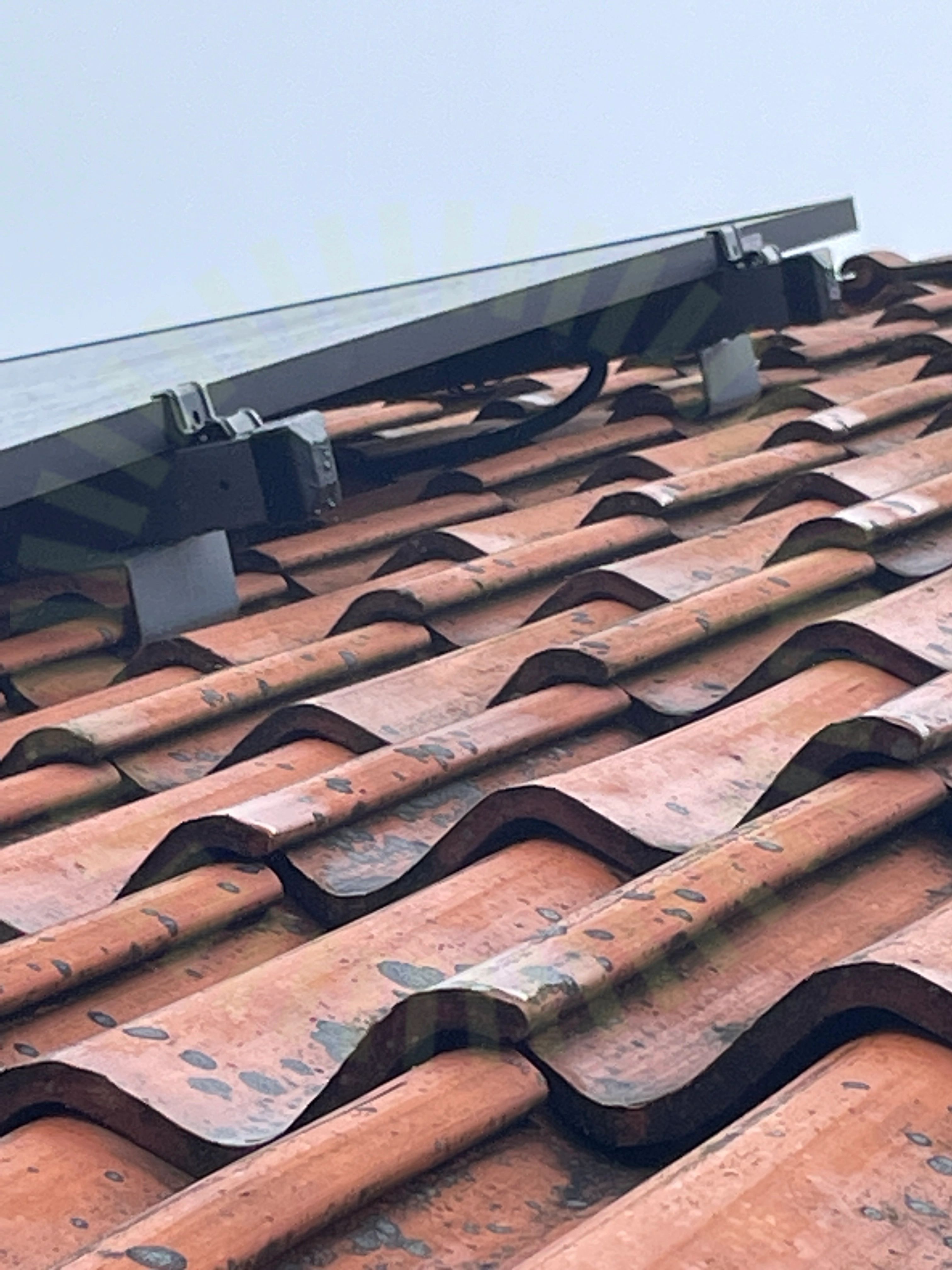

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Slang som går upp till panelfält är inte uppfäst med tillräckligt stöd.

SS 436 40 00 (712.522.101)

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.4 Skador

Inte godkänd

Skador noterade på nockpanna.

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Mittklämmor

Placering

Råspontsinfästning

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/22

Underbyggnad

Varselmärkning

Anmärkningar

3/4

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

3/36

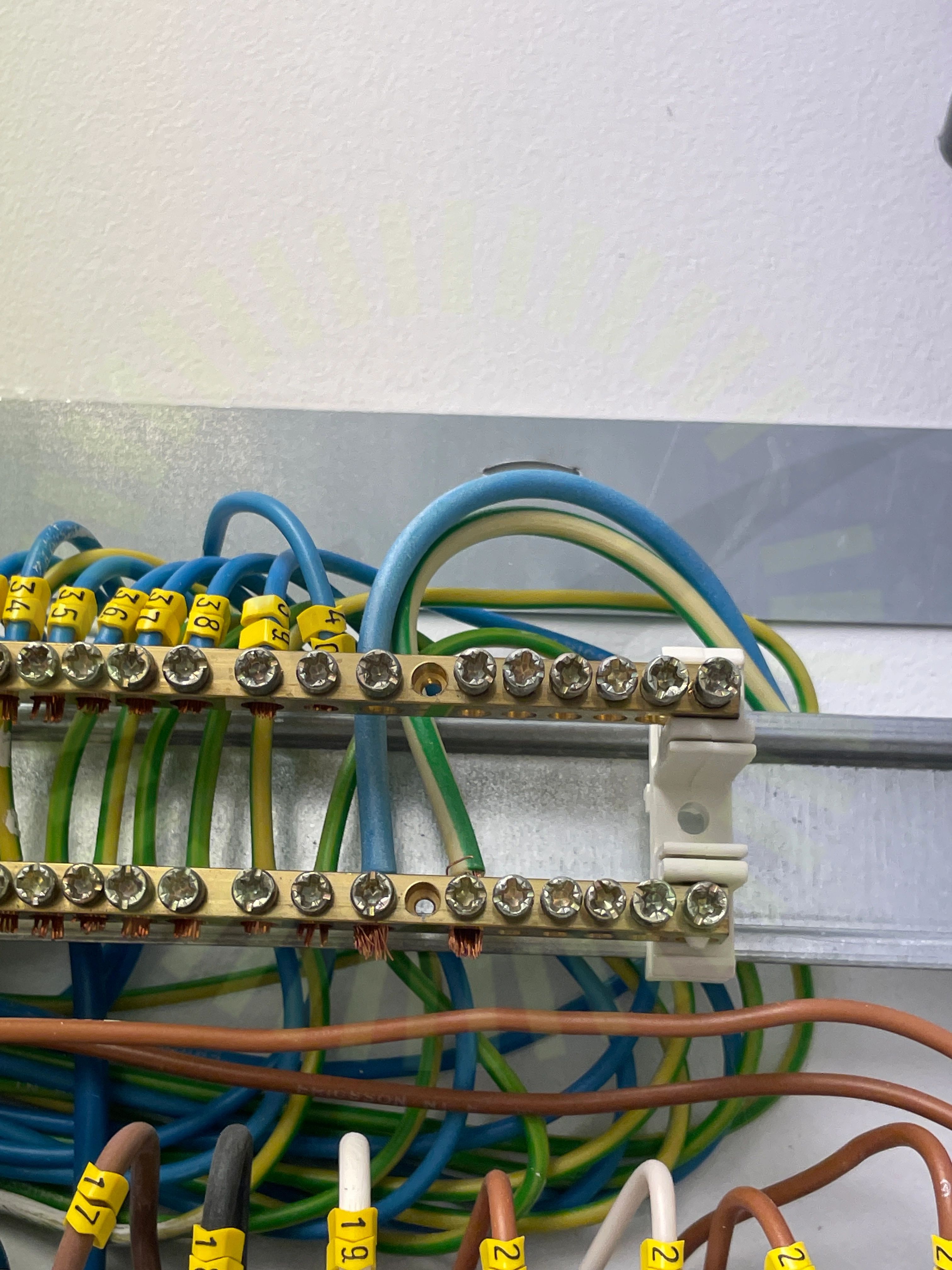

6.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Neutralledare inkopplad på PE plint.

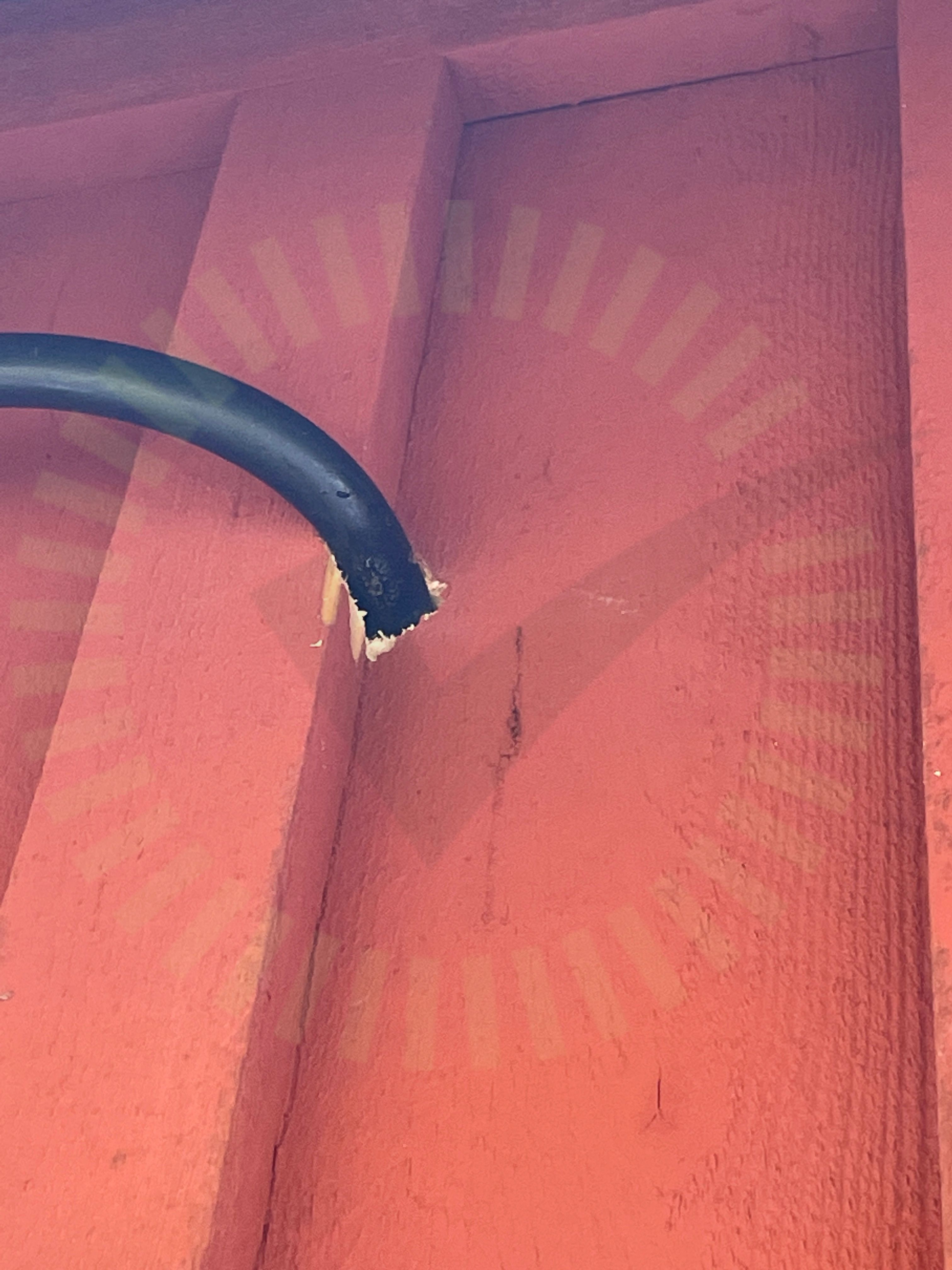

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.3 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
