Besiktningsrapport

9.0

x

Installation genom

Neolar

Datum

20 april 2023

Ort

Saltsjö-Boo, Stockholms län

Klämmornas placering

Klämmornas placering

Skenornas överhäng

Skenornas överhäng

Säkerhetsavstånd

Säkerhetsavstånd

+ 4

+ 4

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemESDEC Lutande Panntak

VäxelriktareSofar: HYD 5K~20KTL-3PH

BatteriSofar: GTX3000

TillbehörElmaterial: Kapsling

TillbehörSmartmätare: CHINT DTSU666

Installerad av Neolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

4/27

Kabeluppfästning

1.1 Kabeluppfästning

Inte godkänd

Kablage hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

Skenornas överhäng

1.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

1.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen säger en annan panel än vad som är använt.

Tillverkarens montageanvisningar

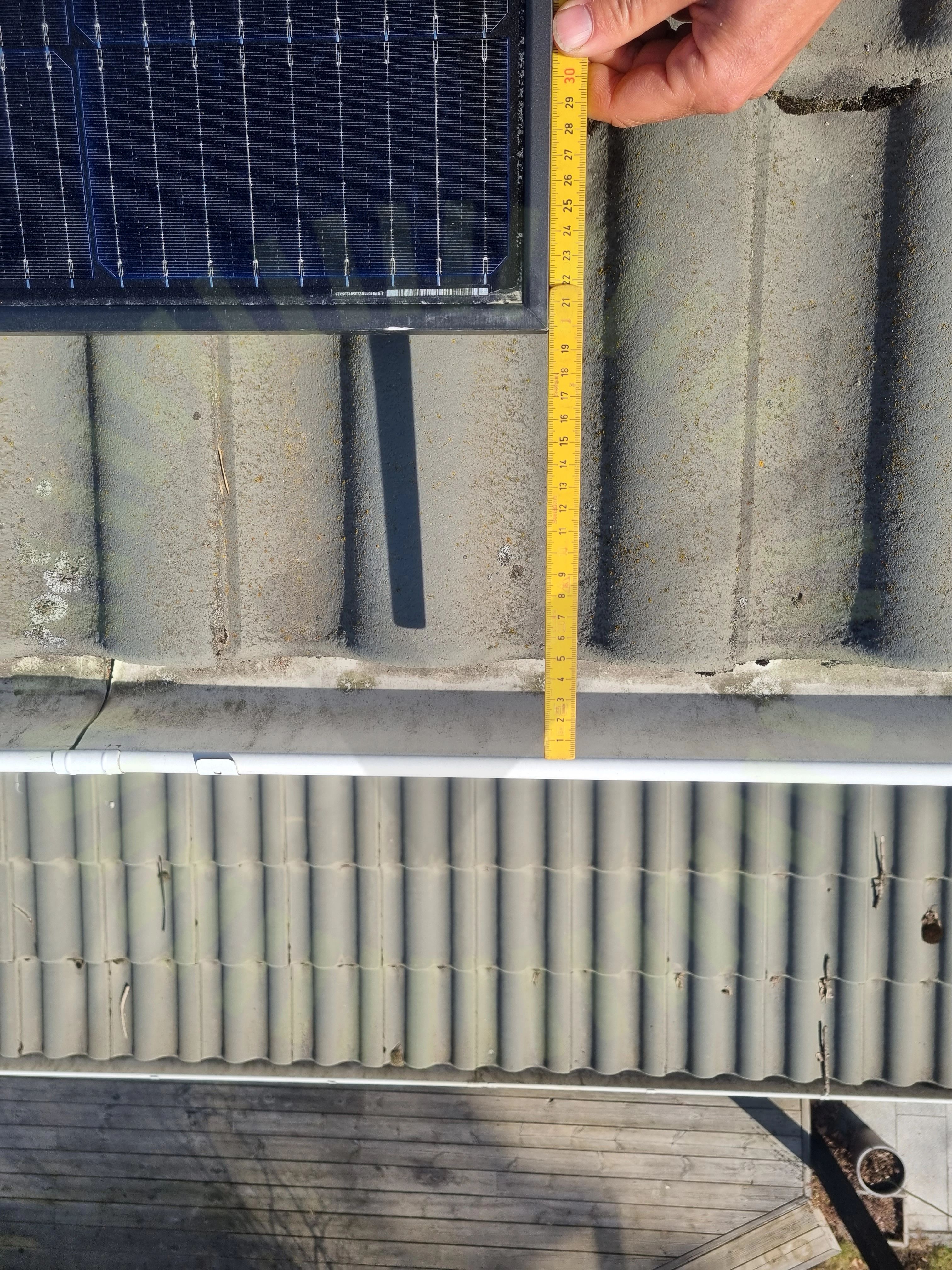

Säkerhetsavstånd

1.4 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstång uppfylls ej.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

22/27

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringshålKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

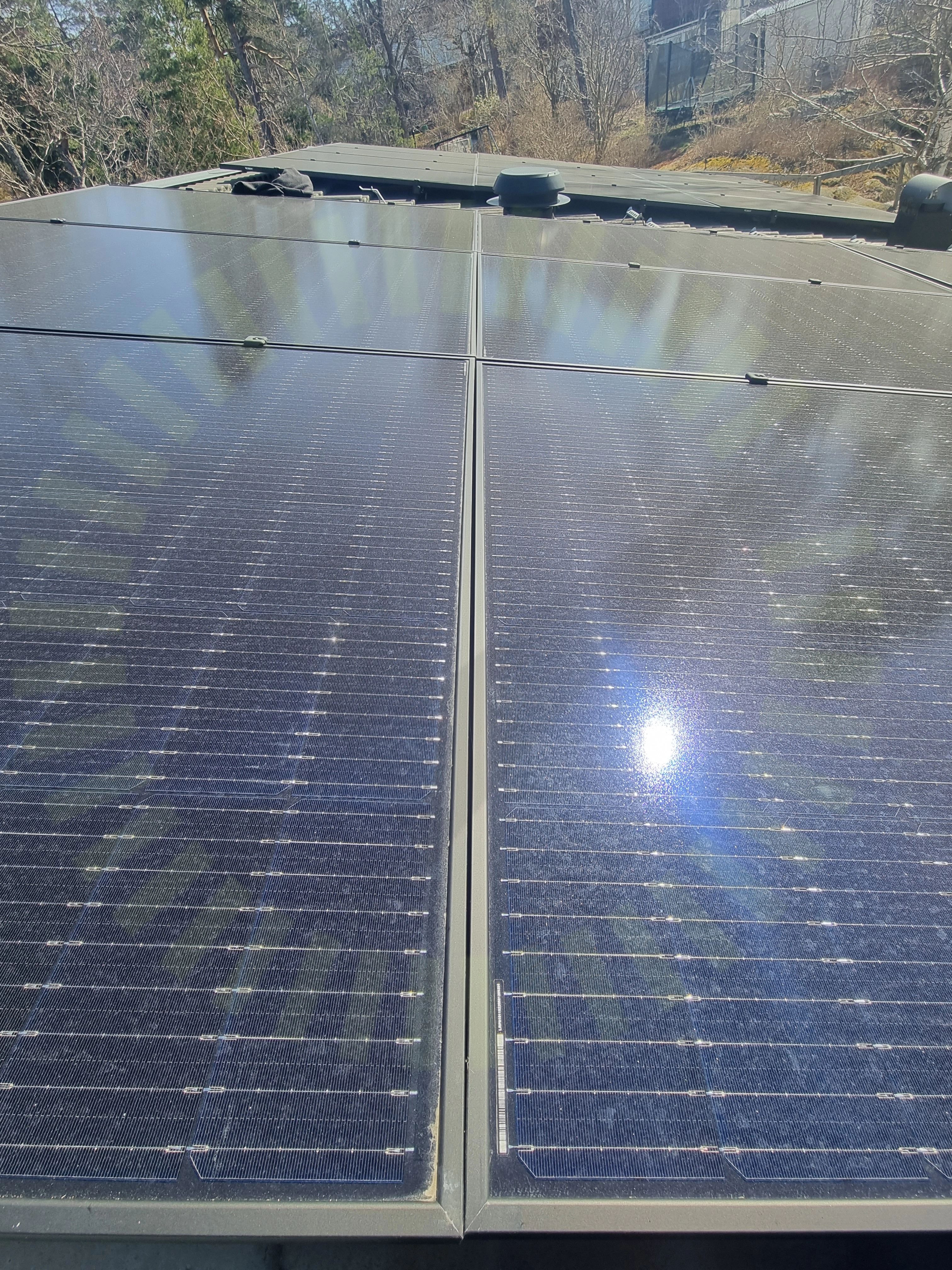

Mellanrum

2.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontakterKopplingslådaPanelkablagets böjradiePunktbelastningSkadorSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Sofar: HYD 5K~20KTL-3PH

Anmärkningar

2/37

4.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Varning för likspänning

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

35/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningarGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPESkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVäderskydd

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/2

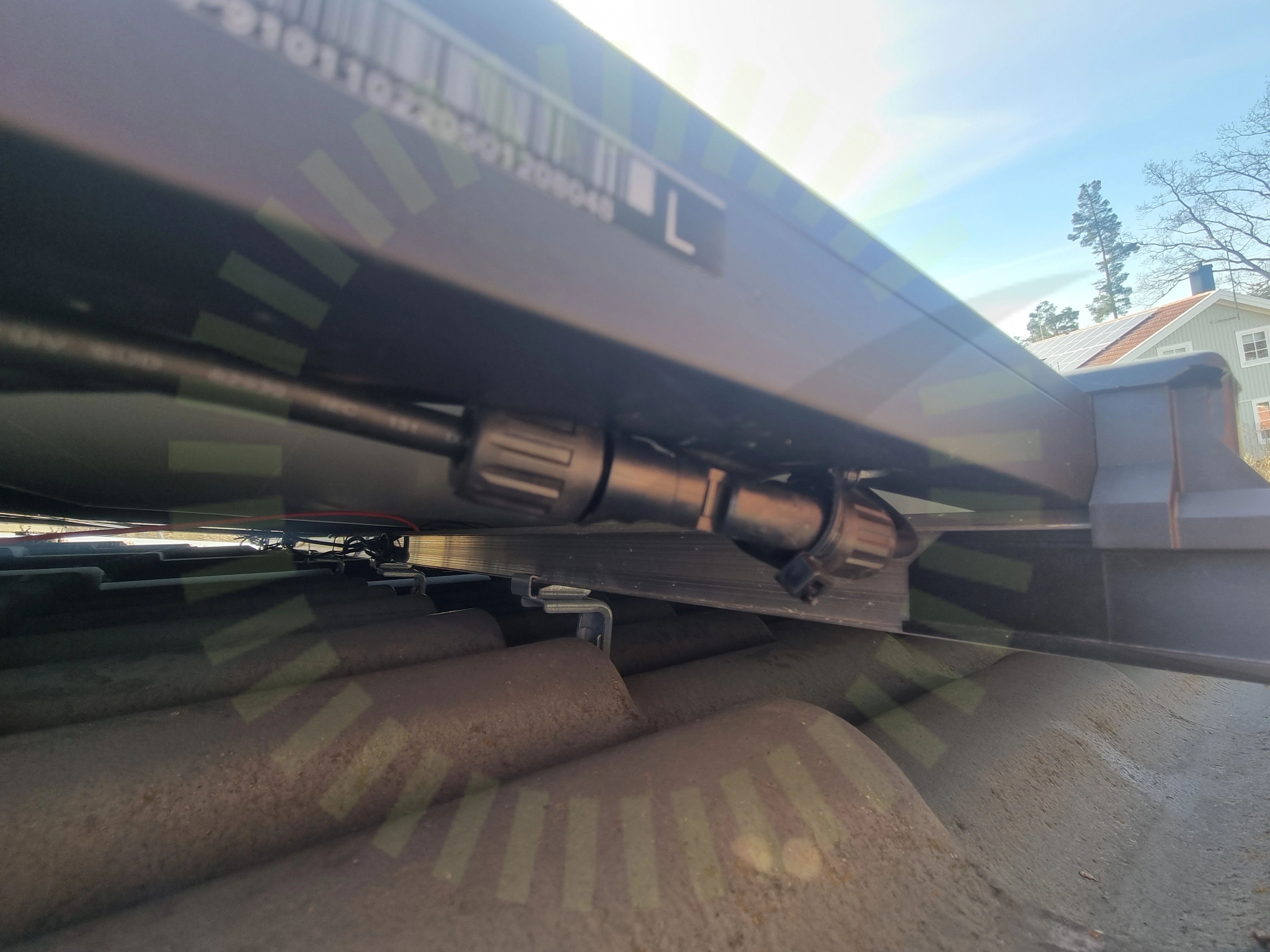

Buntband över kontakt.

5.1 Buntband över kontakt.

Inte godkänd

Buntband är fäst över kontakt.

MA711 (se_en) Monteringsanvisningar, Sida 4

Glipa mellan takpannor/ trasiga takpannor

5.2 Glipa mellan takpannor/ trasiga takpannor

Inte godkänd

Trasiga takpannor runt panelmontage på flertal platser
