Besiktningsrapport

8.5

Installation av

Svea Solar

Datum

20 juni 2023

Ort

Lund, Skåne län

Takkrokarnas CC

Skenornas infästning skruvade

Läktinfästning

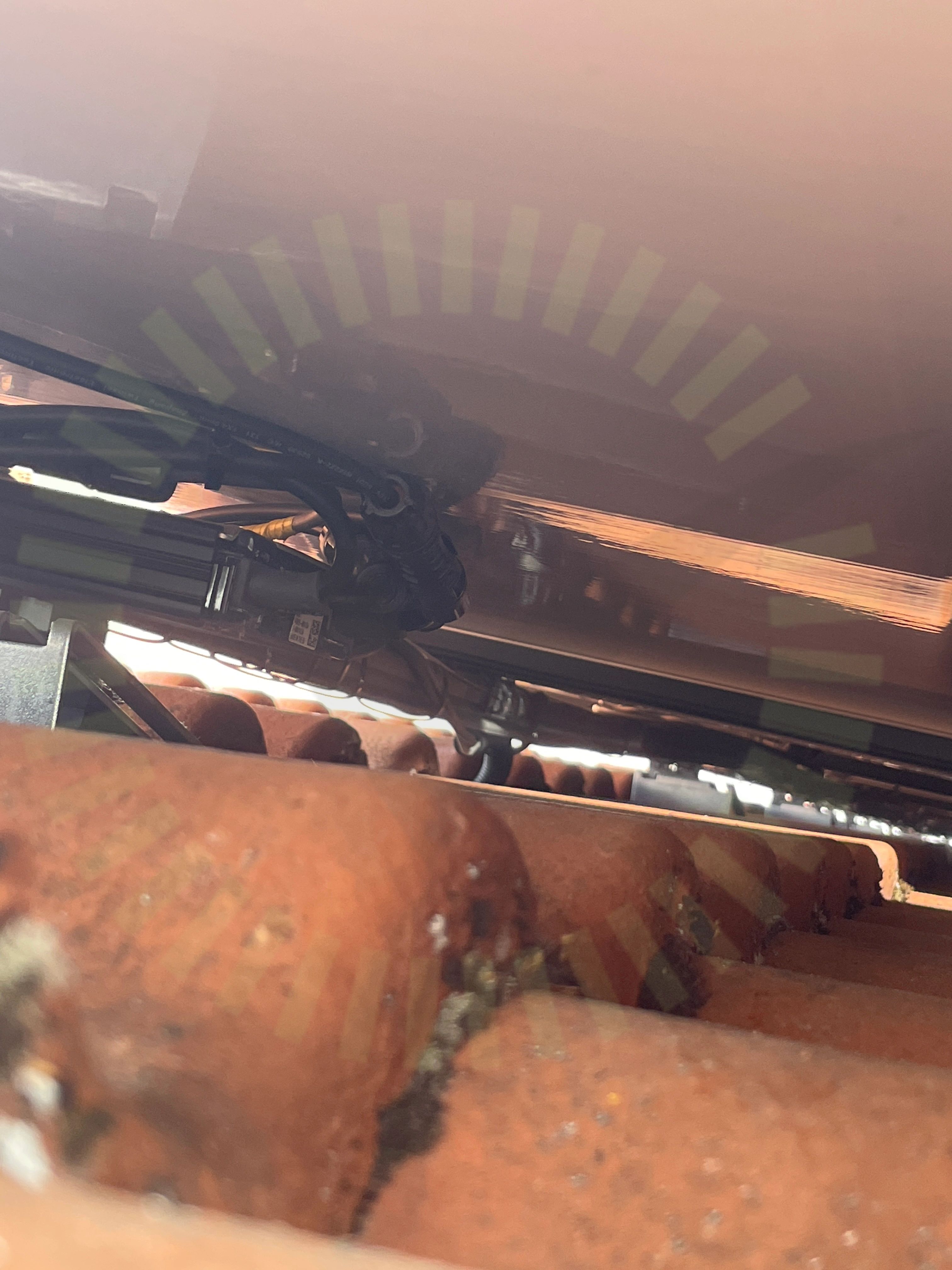

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE3K-10K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, Risen: RSM40-8 (17)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/24

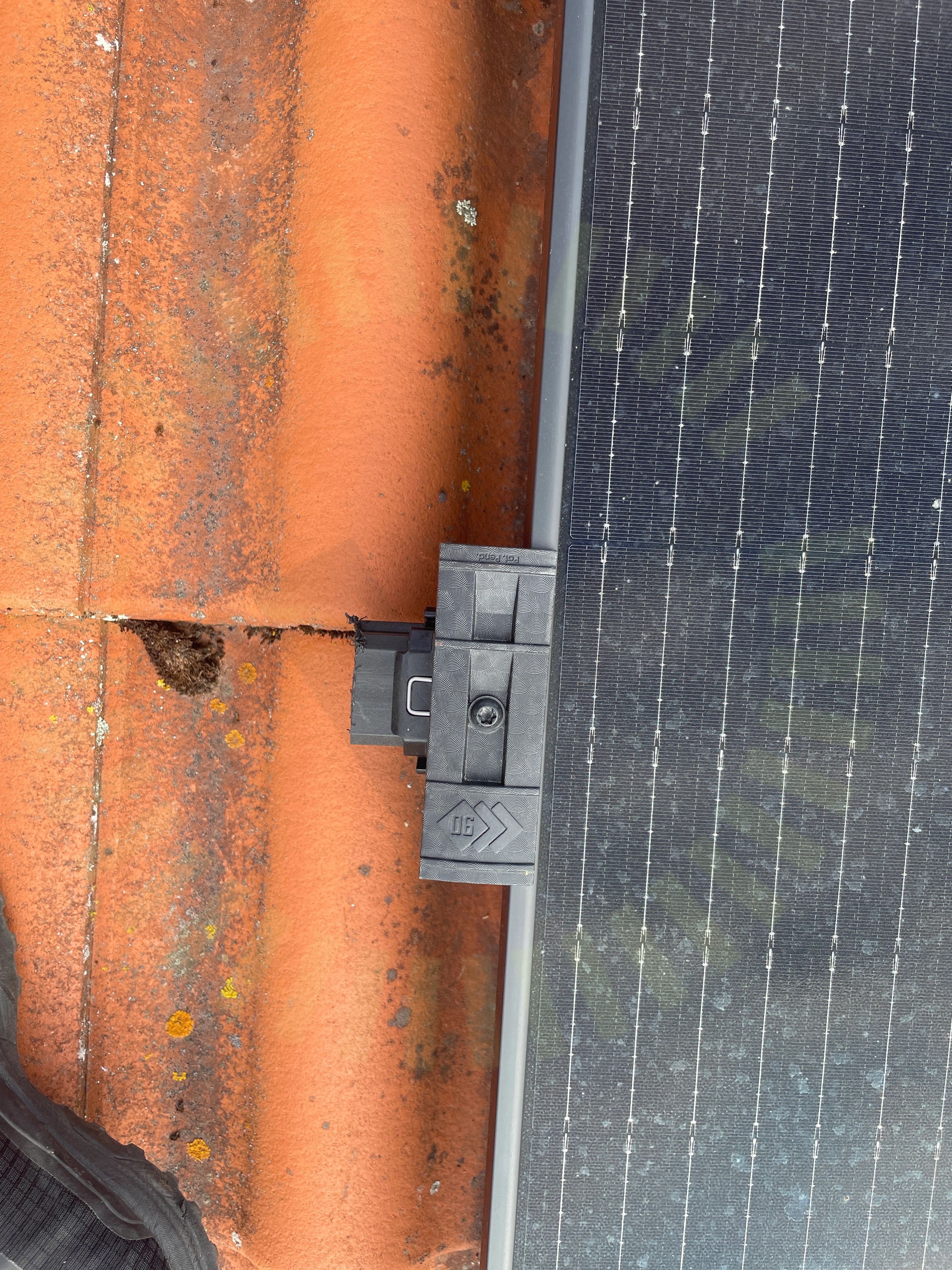

2.1 Klämmans orientering

Inte godkänd

Klämmor är felvända. Dräneringsrännan ska vara neråt för vattenavrinning.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

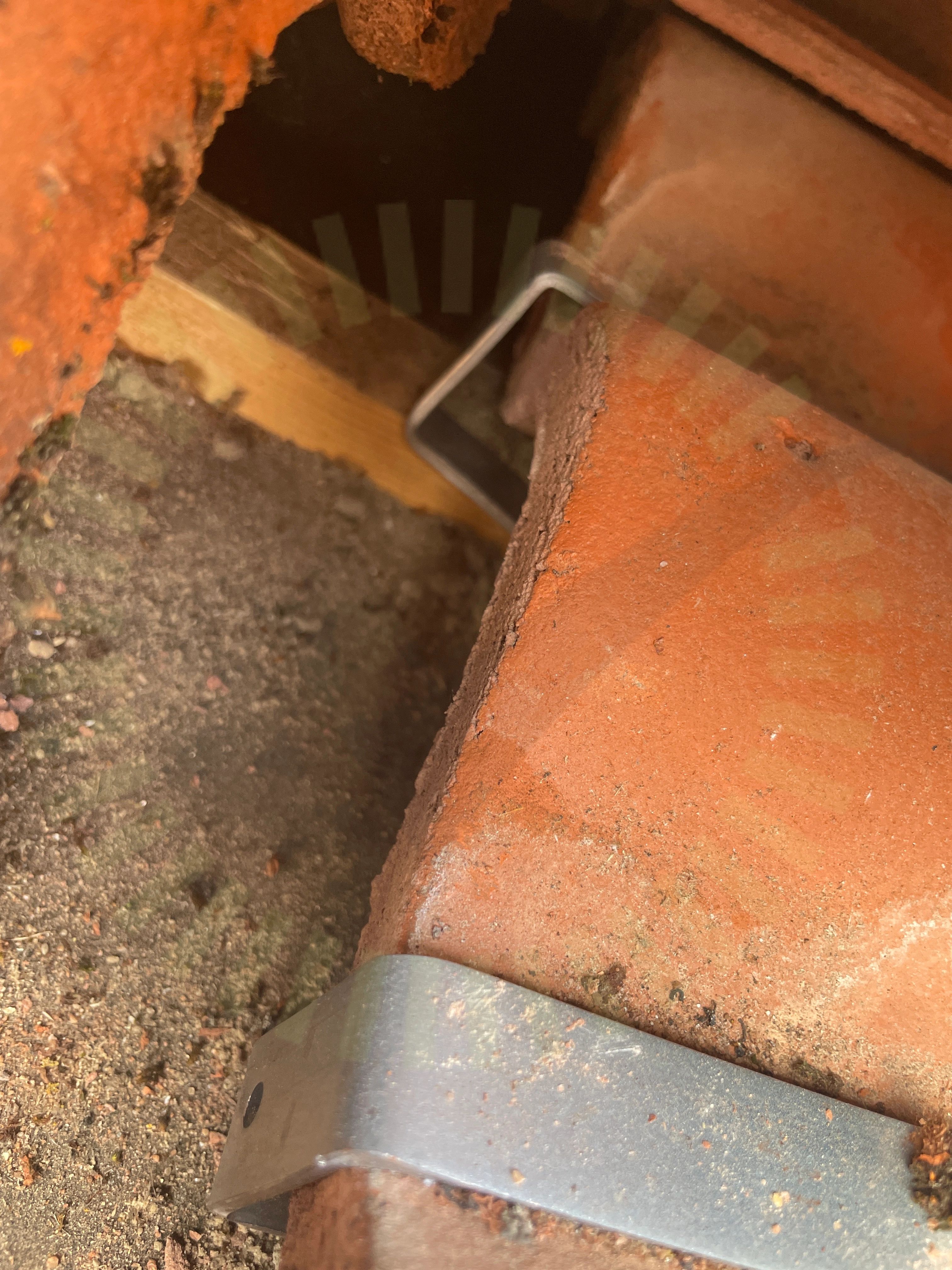

2.2 Läktinfästning

Inte godkänd

Kroken ligger påtvingad intill ströläkte för att få dit den. Kroken har även vridit sig.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

2.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Skruvad i sista infästningskrok på samtliga ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.4 Takkrokarnas CC

Inte godkänd

Infästningar är monterade med felaktigt CC avstånd enligt tillverkarens fasta mått. Högst uppmätta måttet 1350mm. Lastberäkning som stödjer längre avstånd eller flera krokar behövs.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

3/16

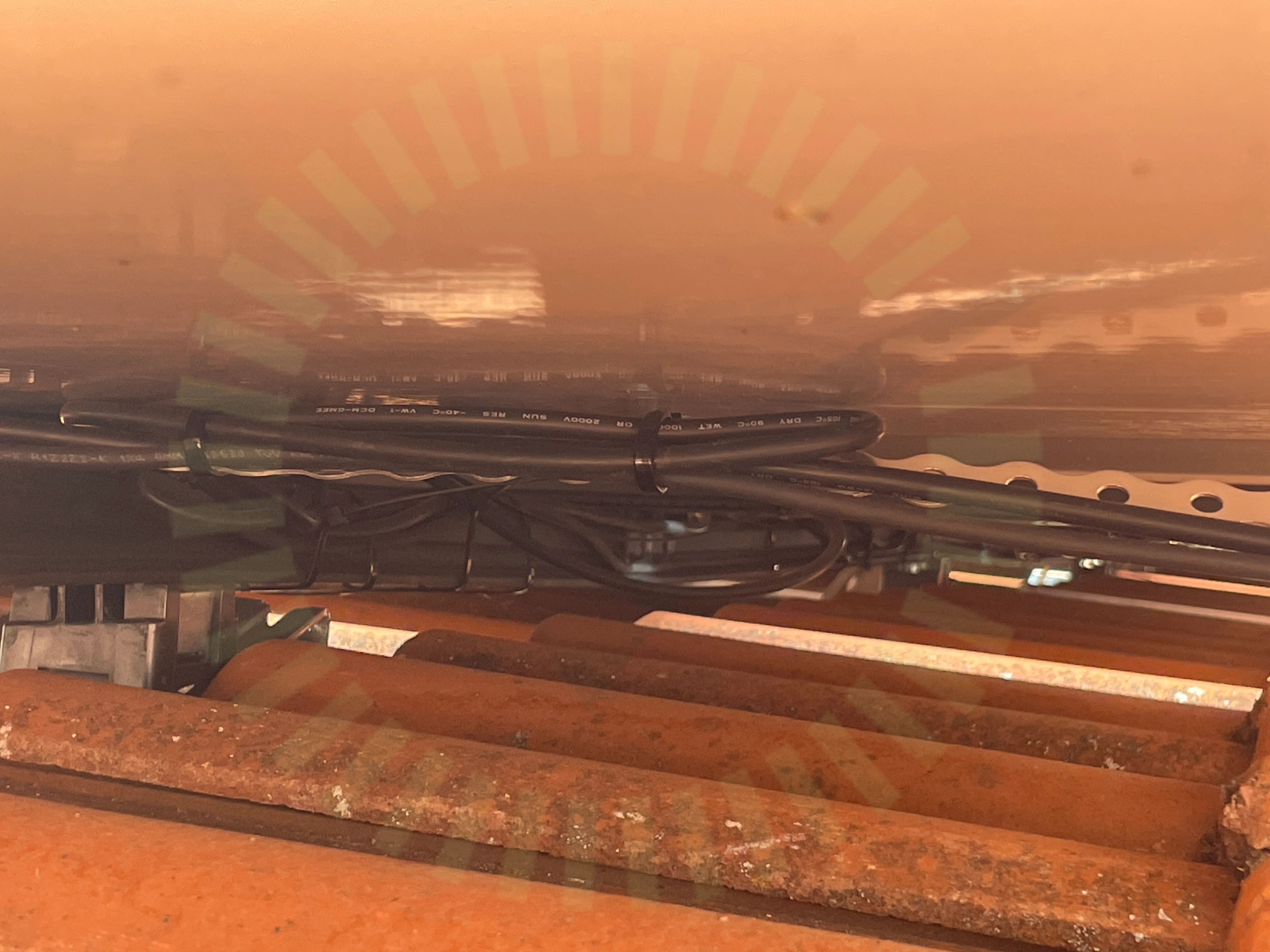

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

PV module installation and maintenance manual A1 2023 sida 19.

3.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

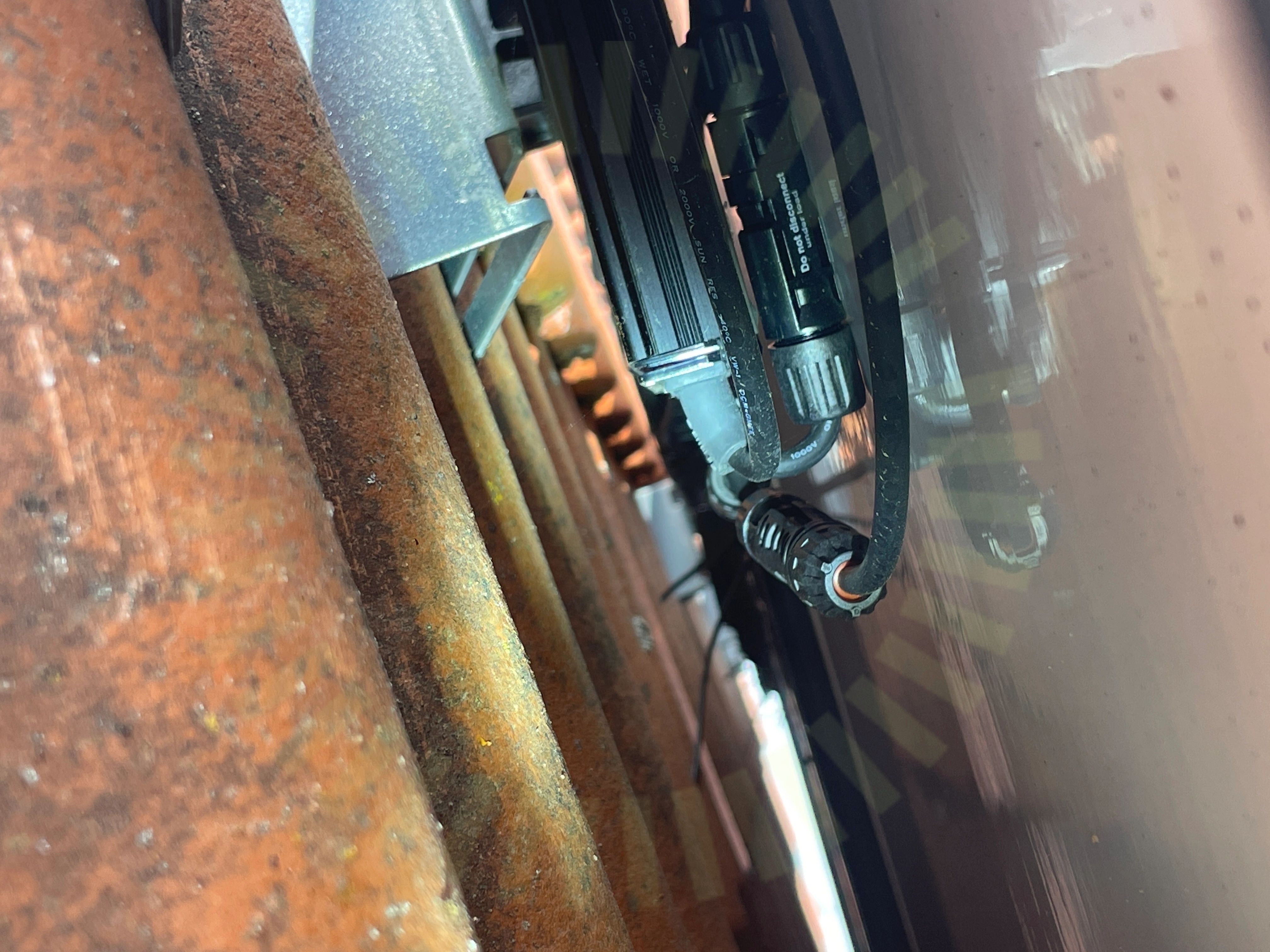

4.1 Dragavlastade

Inte godkänd

Kontakten har en skarp böj och ligger även ovanför optimeraren och skapar tryck mot panelens bakstycke - inte godkänt. Generellt över anläggningen.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Anmärkningar

1/5

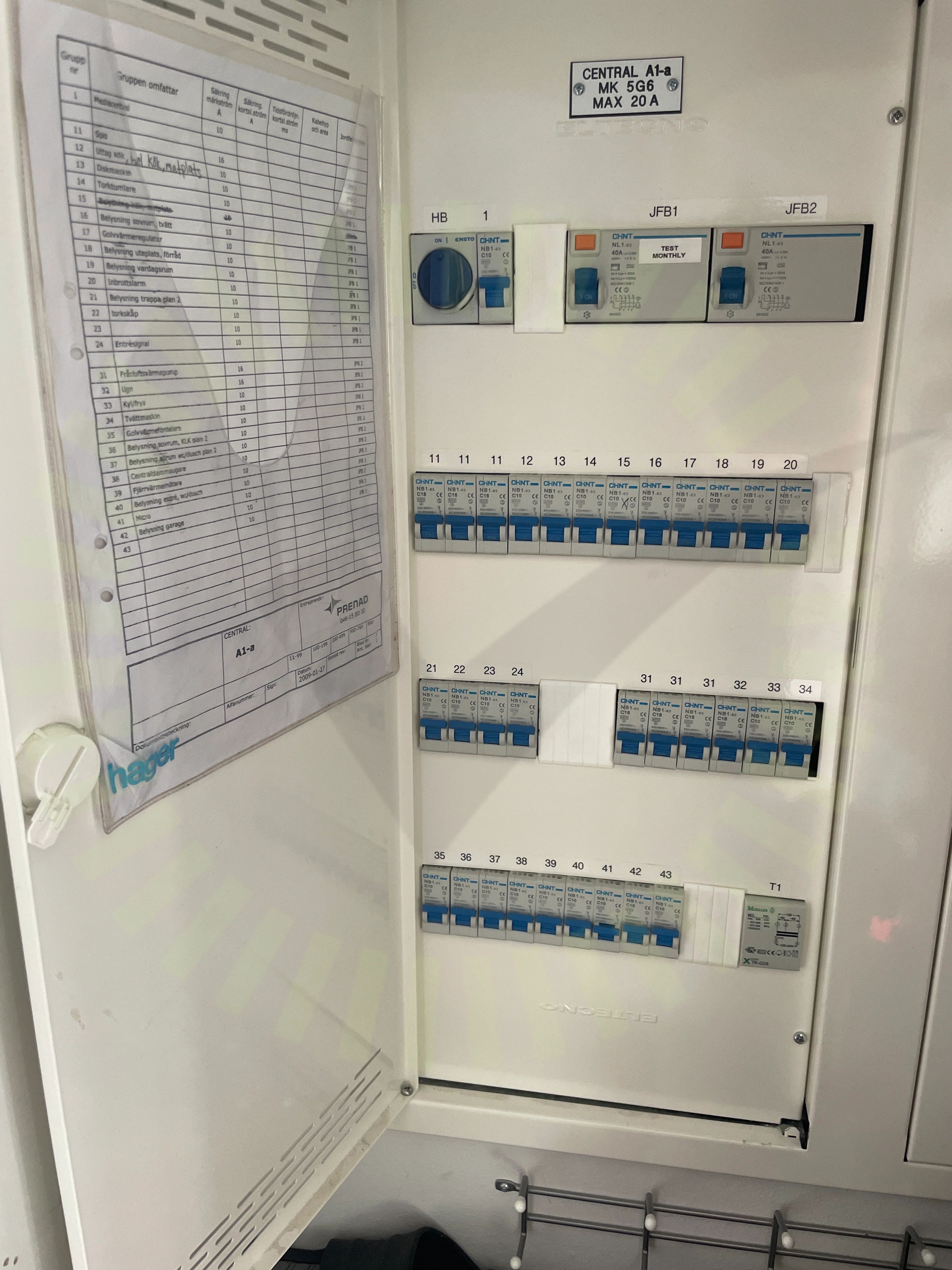

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas i centralen inomhus.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

1/29

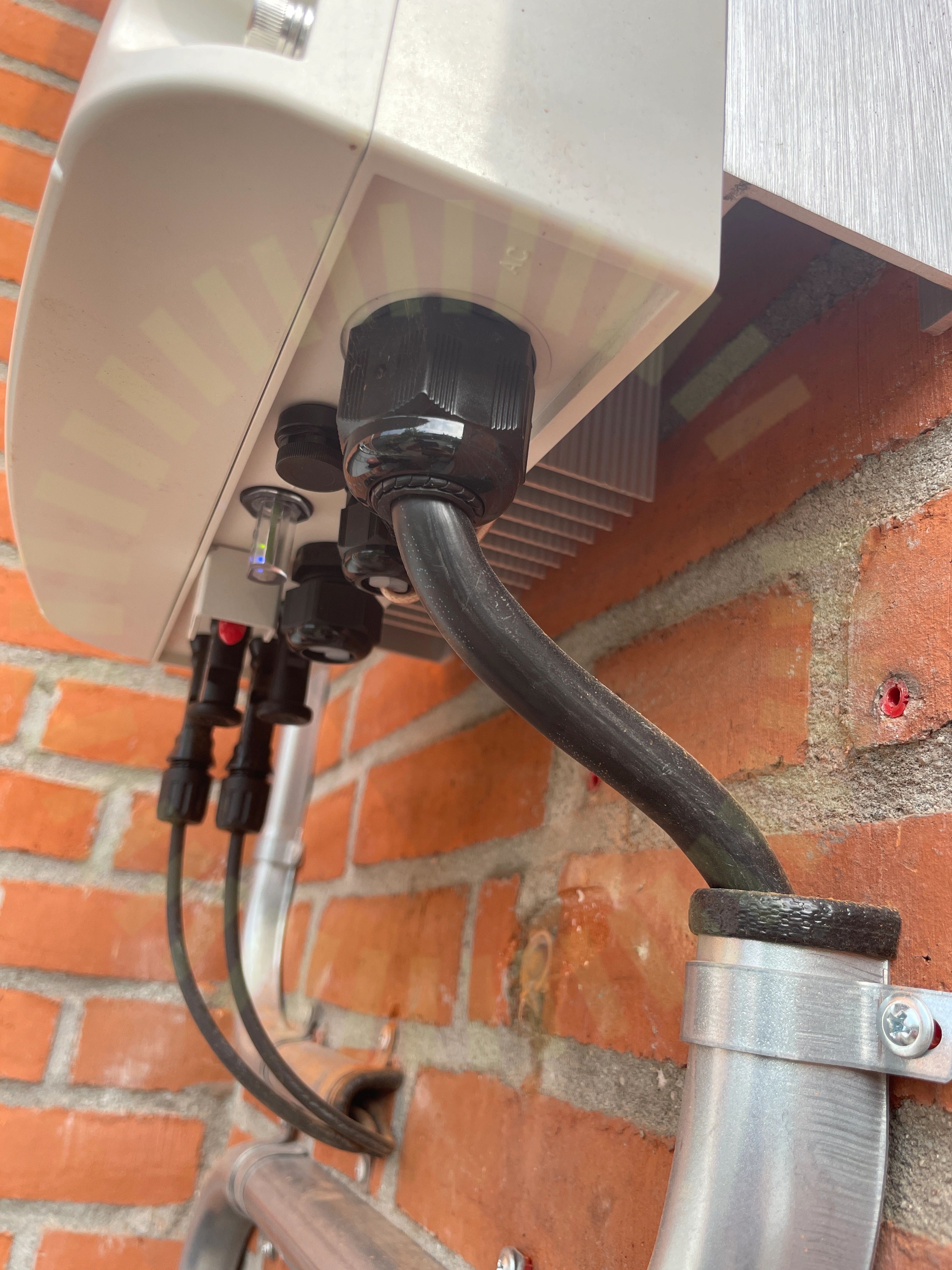

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Ledarna utsätts för konstant stress.

Godkända kontrollpunkter

28/29

AC Anslutning Växelriktare

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Strängdesign

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter
