Besiktningsrapport

7.0

Installation av
Swede Sol Cell
Datum
25 mars 2024
Ort
MÖLNDAL, Västra Götalands län

Förbindelse av kontakter

Förbindelse av kontakter

Skenans utstick för klämma

Skenans utstick för klämma

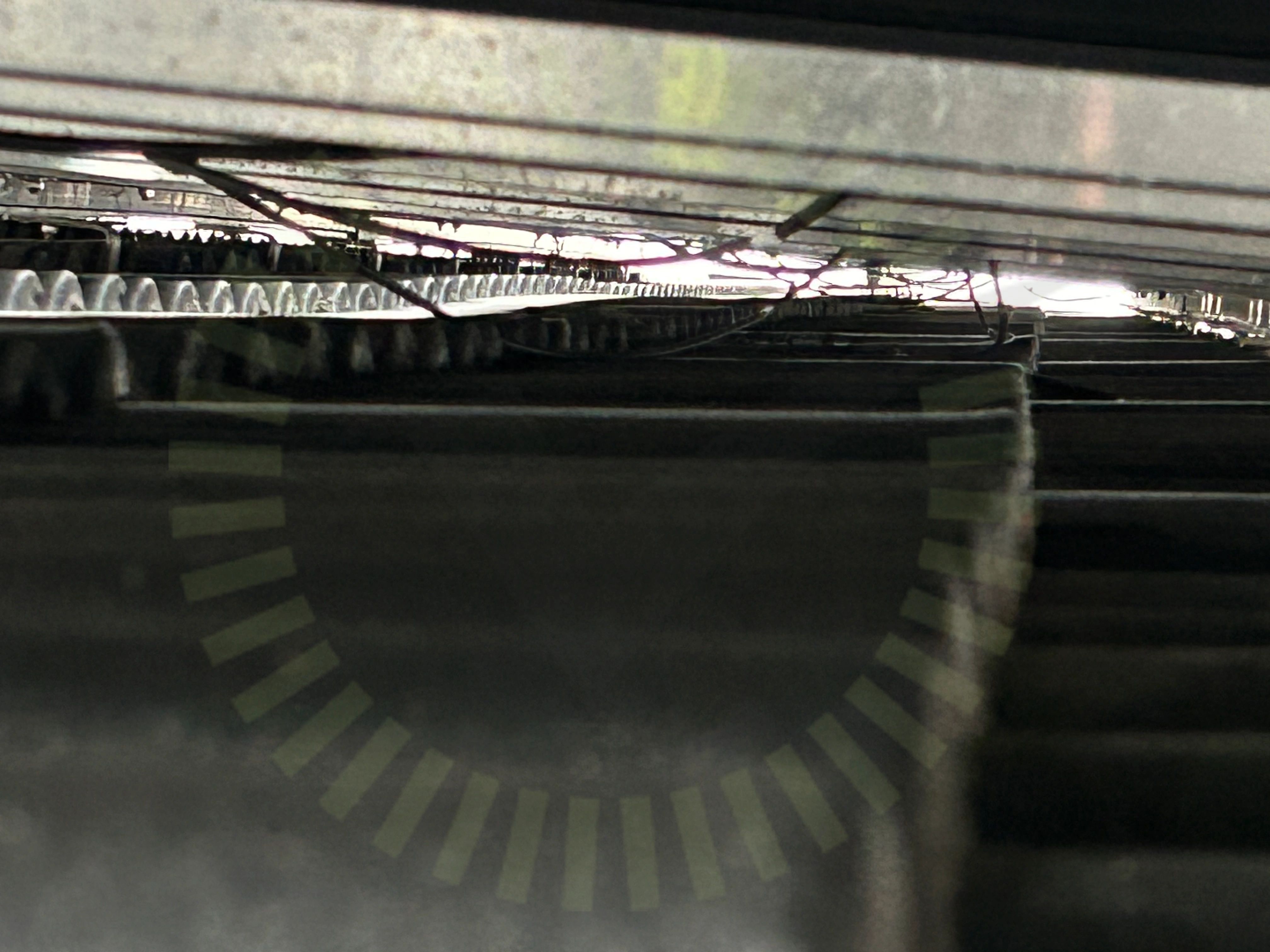

Skenornas infästning korslager

Skenornas infästning korslager

+ 12

+ 12
70% godkända
30% ej godkända

Om installationen

Paneler

Astroenergy: CHSM6610M(BL)

Montagesystem

K2: SolidRail Stainless steel roof hook

Växelriktare

Fronius: SYMO 3-8.2 kW

Tillbehör

Undercentral

Tillbehör

Smartmätare: Fronius

Swede Sol Cell

Installerad av Swede Sol Cell som har ett lågt snittbetyg på 7.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
1/3
Avtal

Tak 1, Astroenergy: CHSM6610M(BL)

Anmärkningar
6/16

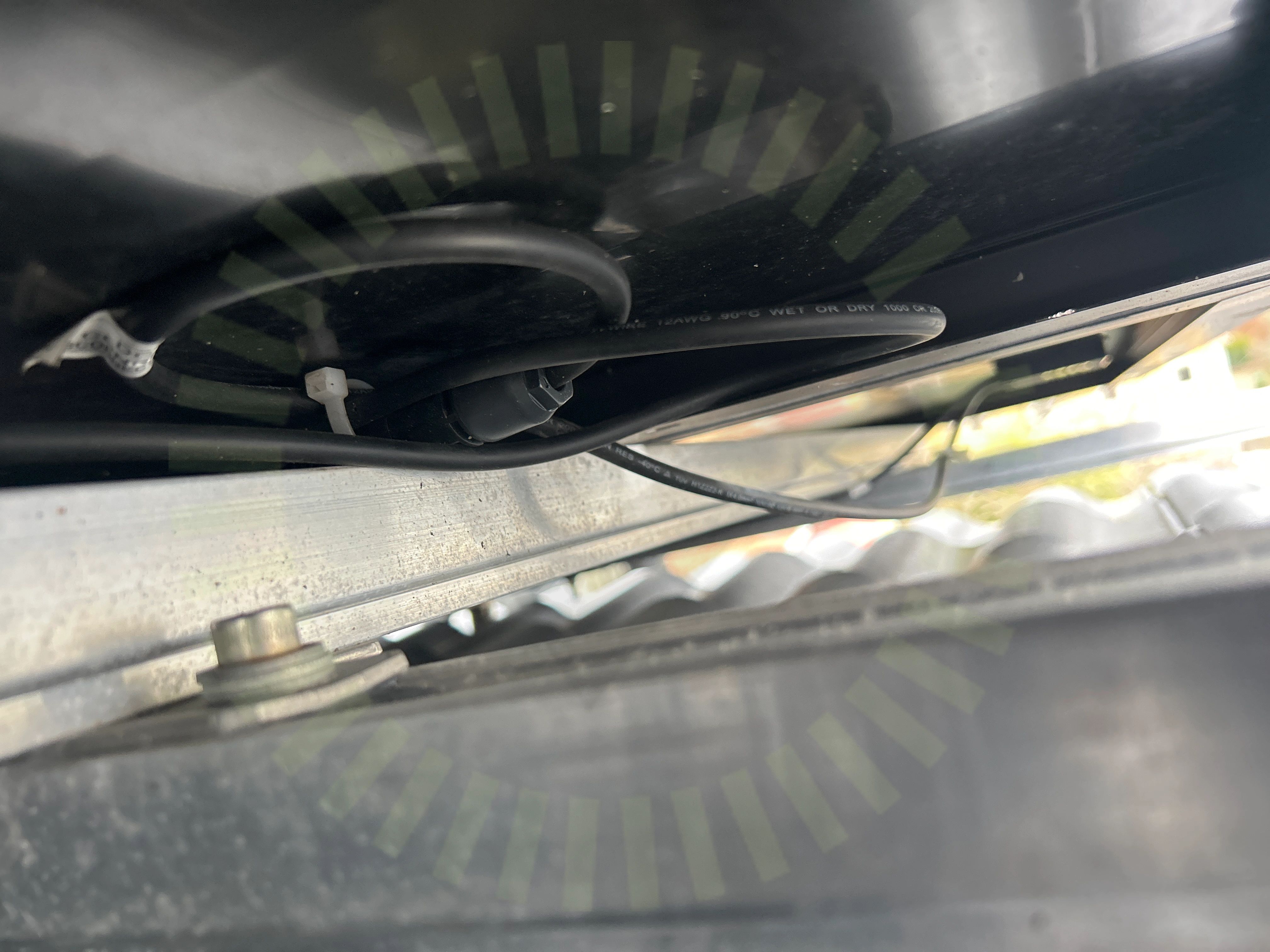

Föremål mot bakstycke
2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

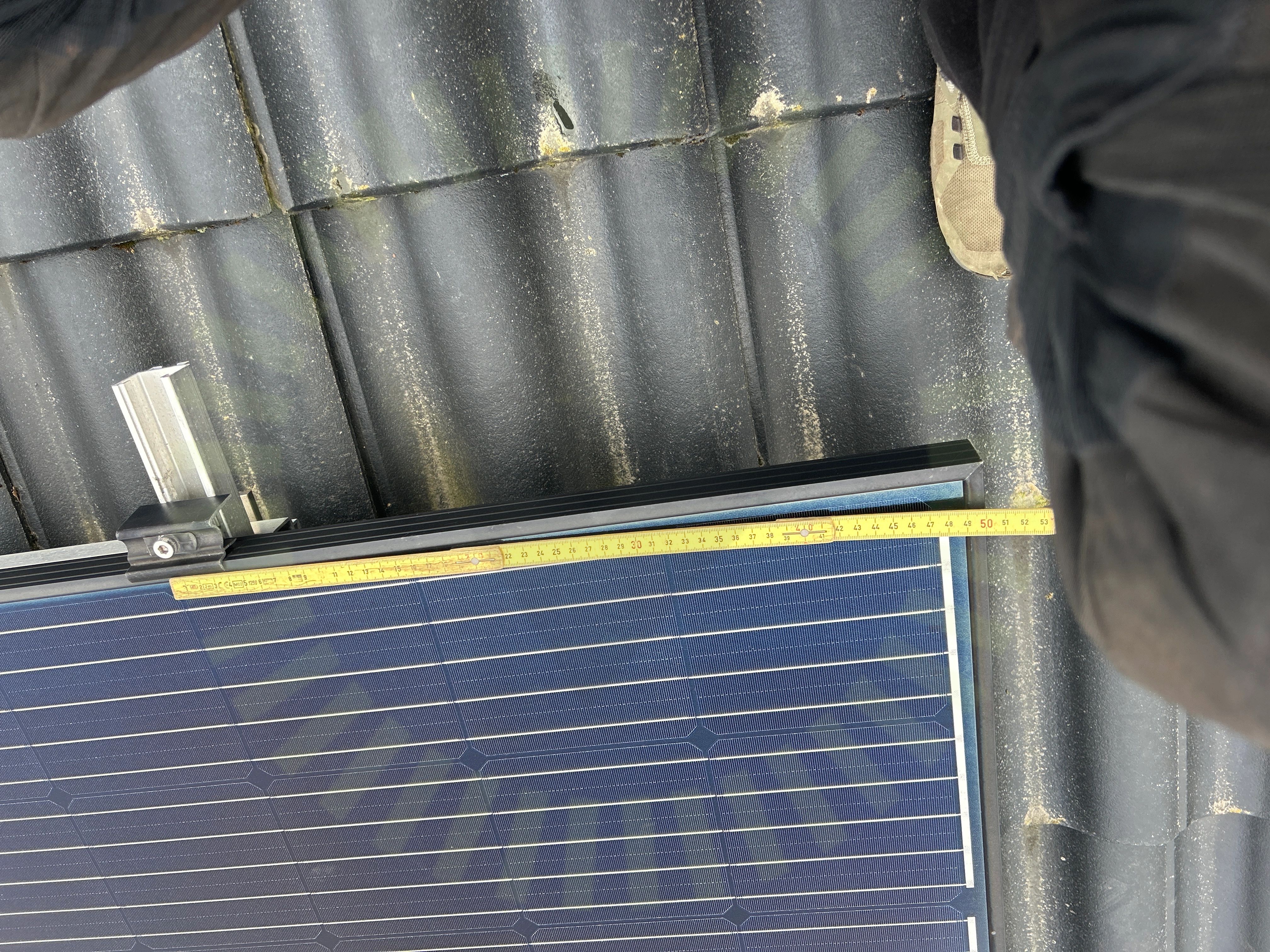

Klämmornas placering
2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astroenergy: Crystalline Silicon PV Module Installation Manual, Sida 7-8
2.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

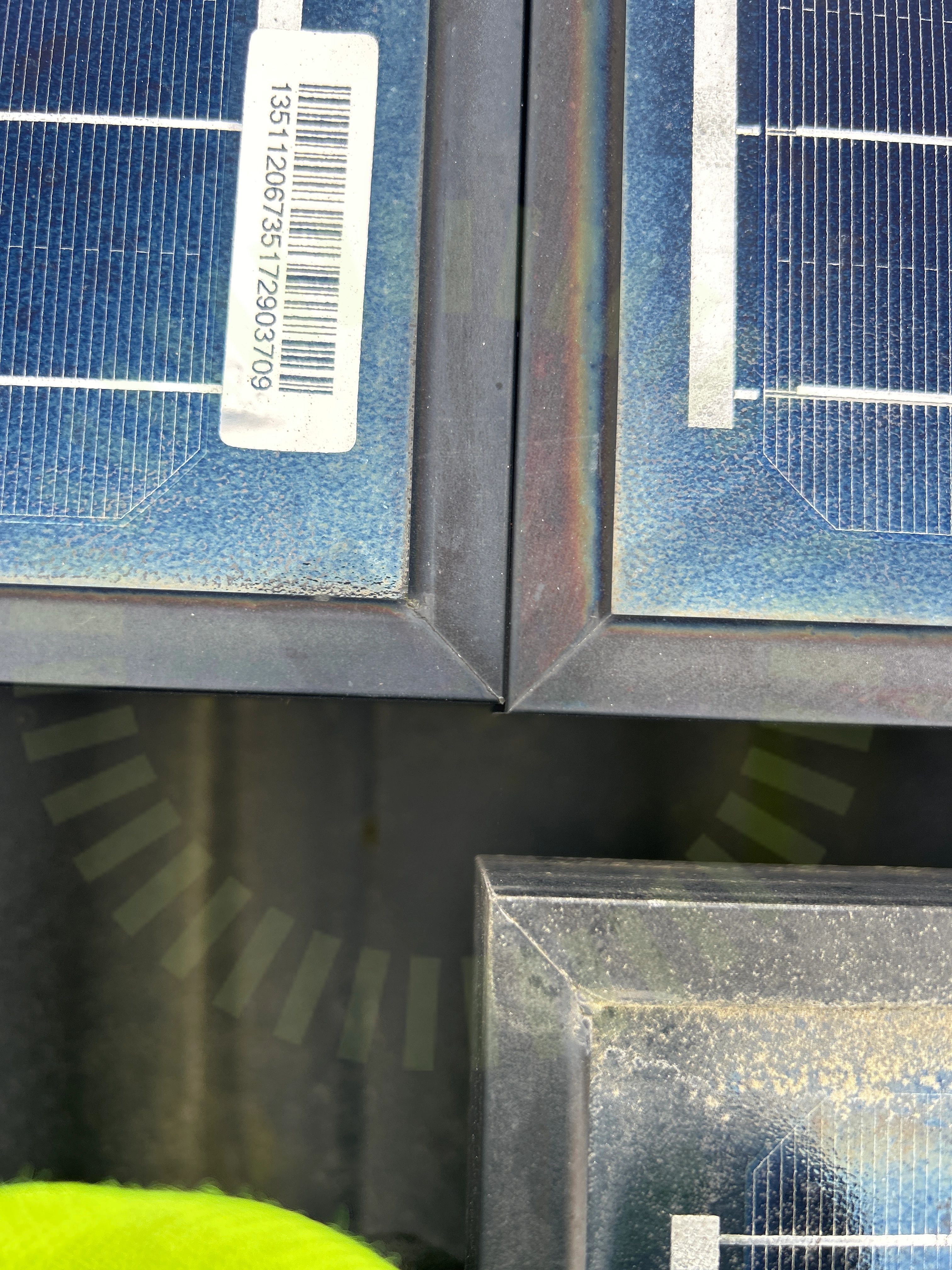

Panelramar separerade
2.4 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

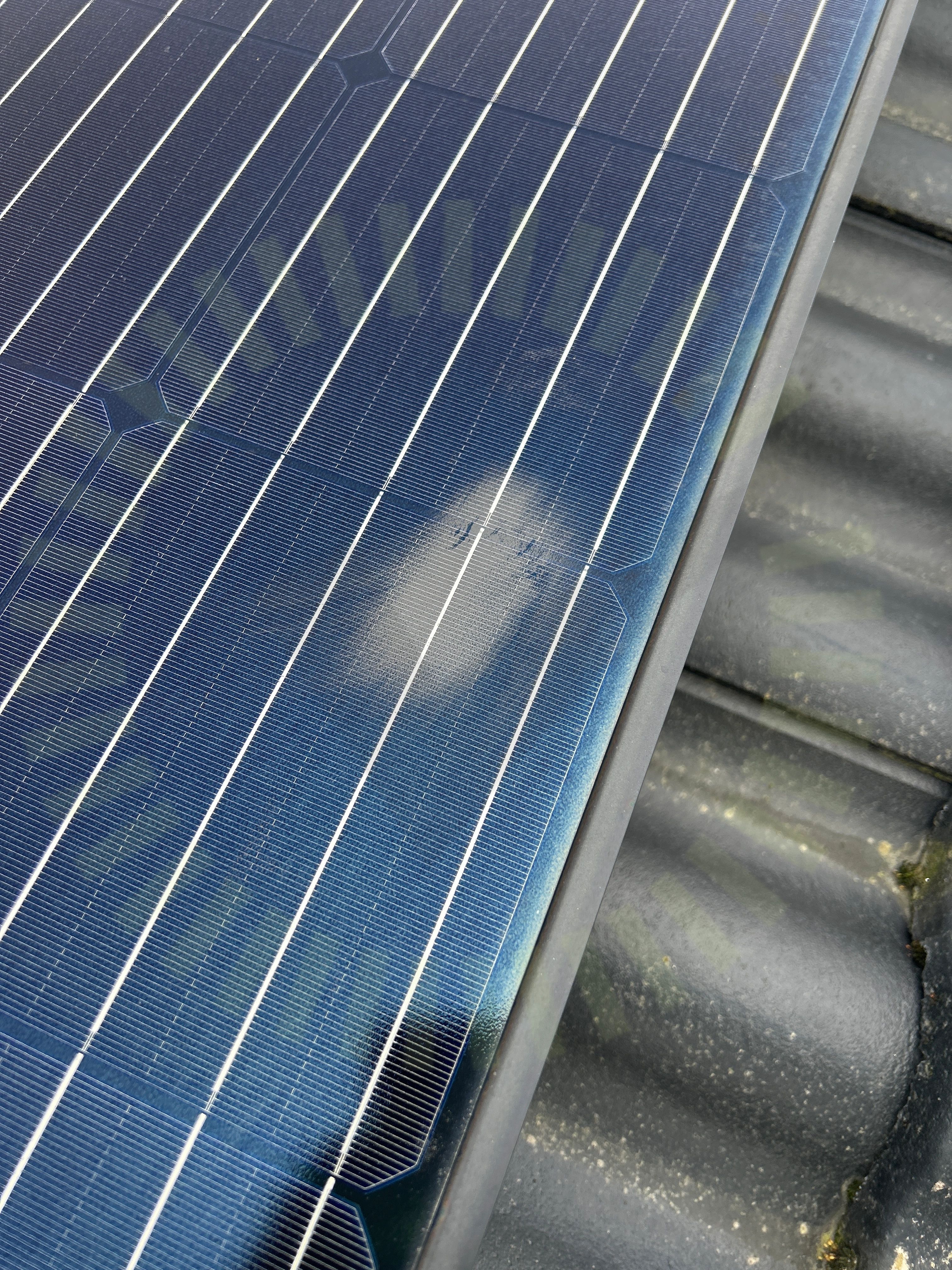

Punktbelastning
2.5 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

Förbindelse av kontakter
2.6 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Godkända kontrollpunkter
9/16
Dräneringshål
Klämmornas överlappning
Kopplingslåda böjradie
Klämmornas storlek
Panelkablaget böjradie
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/16
Strängförläggning

Tak 1, K2: SolidRail Stainless steel roof hook

Anmärkningar
11/26
Kabeluppfästning
3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

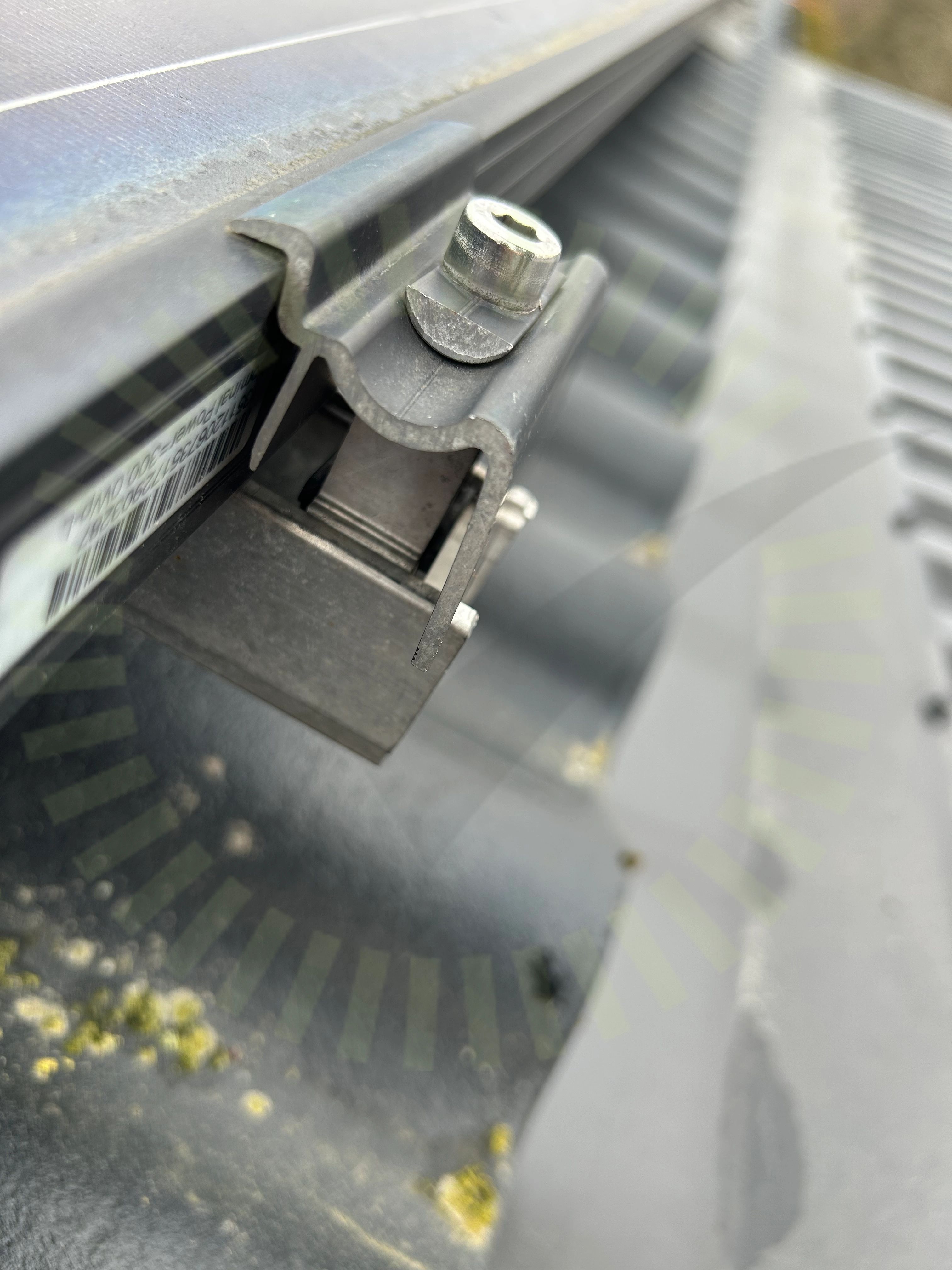

Skenans utstick för klämma
3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

Pantile roof hook assembly EN V14 | 0723, Sida 12

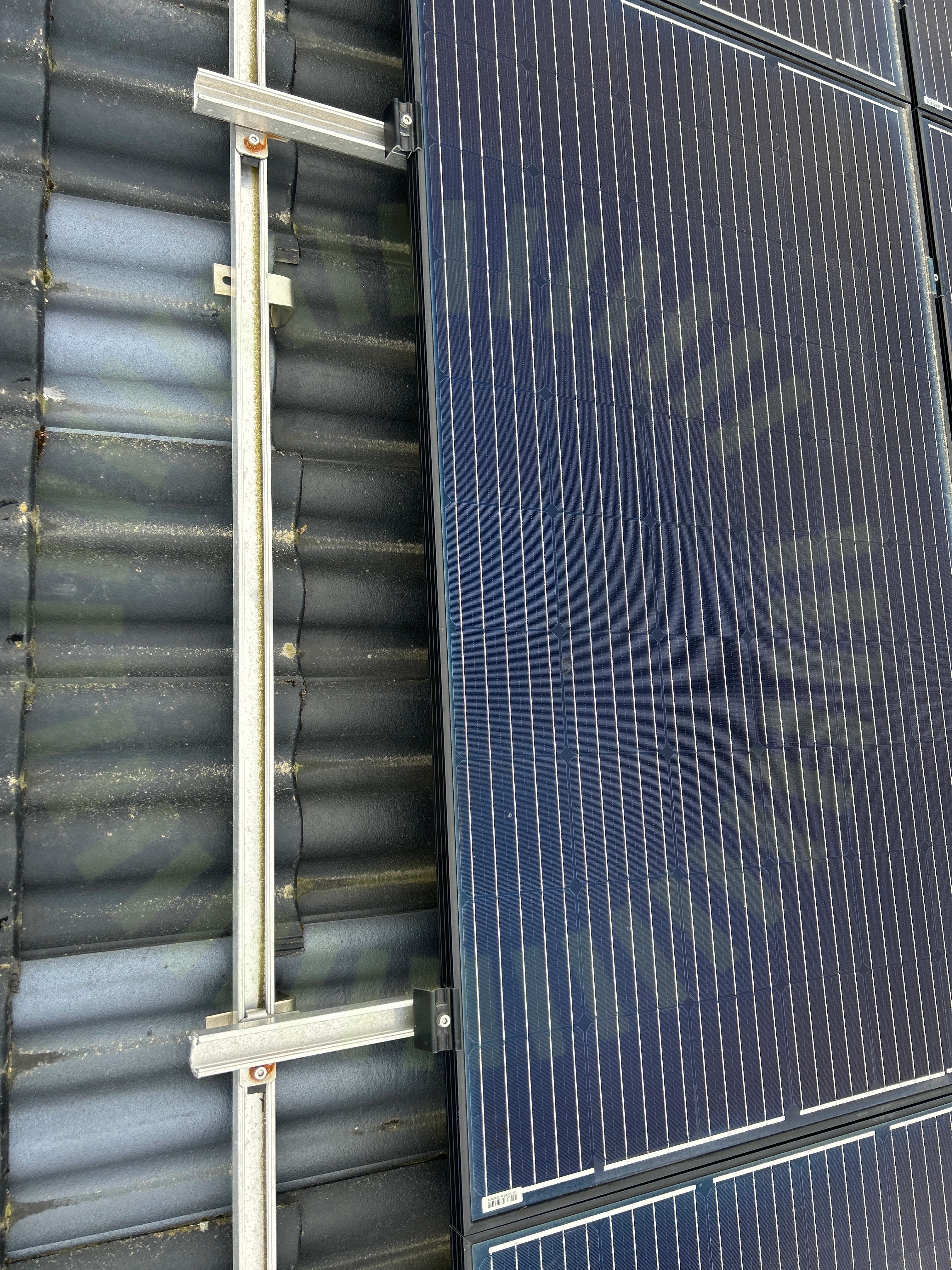

Skenornas infästning korslager
3.3 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.

Pantile roof hook assembly EN V14 | 0723, Sida 14
3.4 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
3.5 Skenornas överhäng korslager

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
3.6 Skenors avstånd till varandra korslager

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd inte tillgängligt.

Snö- och vindlastberäkning
3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
3.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

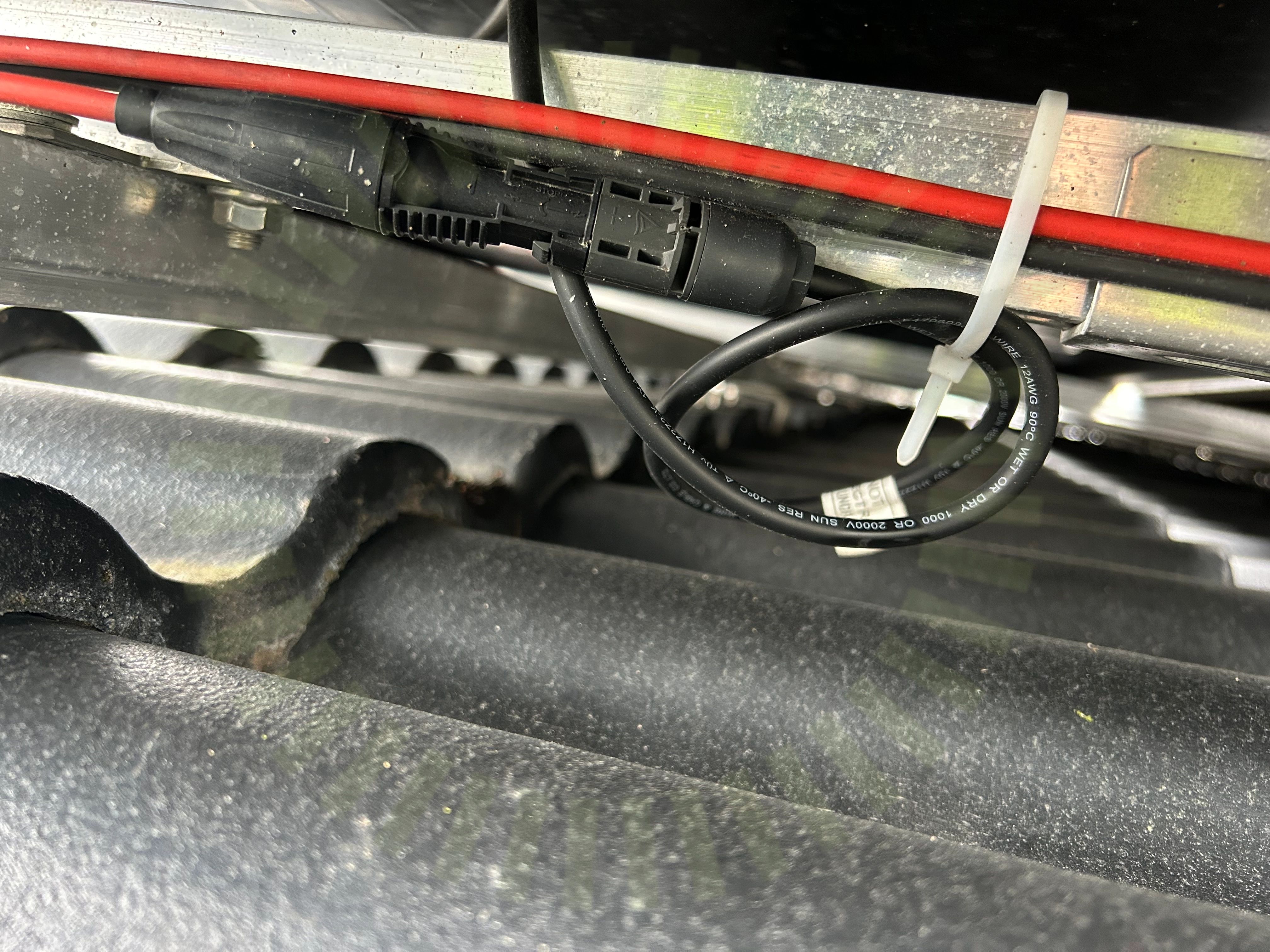

Väderbeständigt material
3.9 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

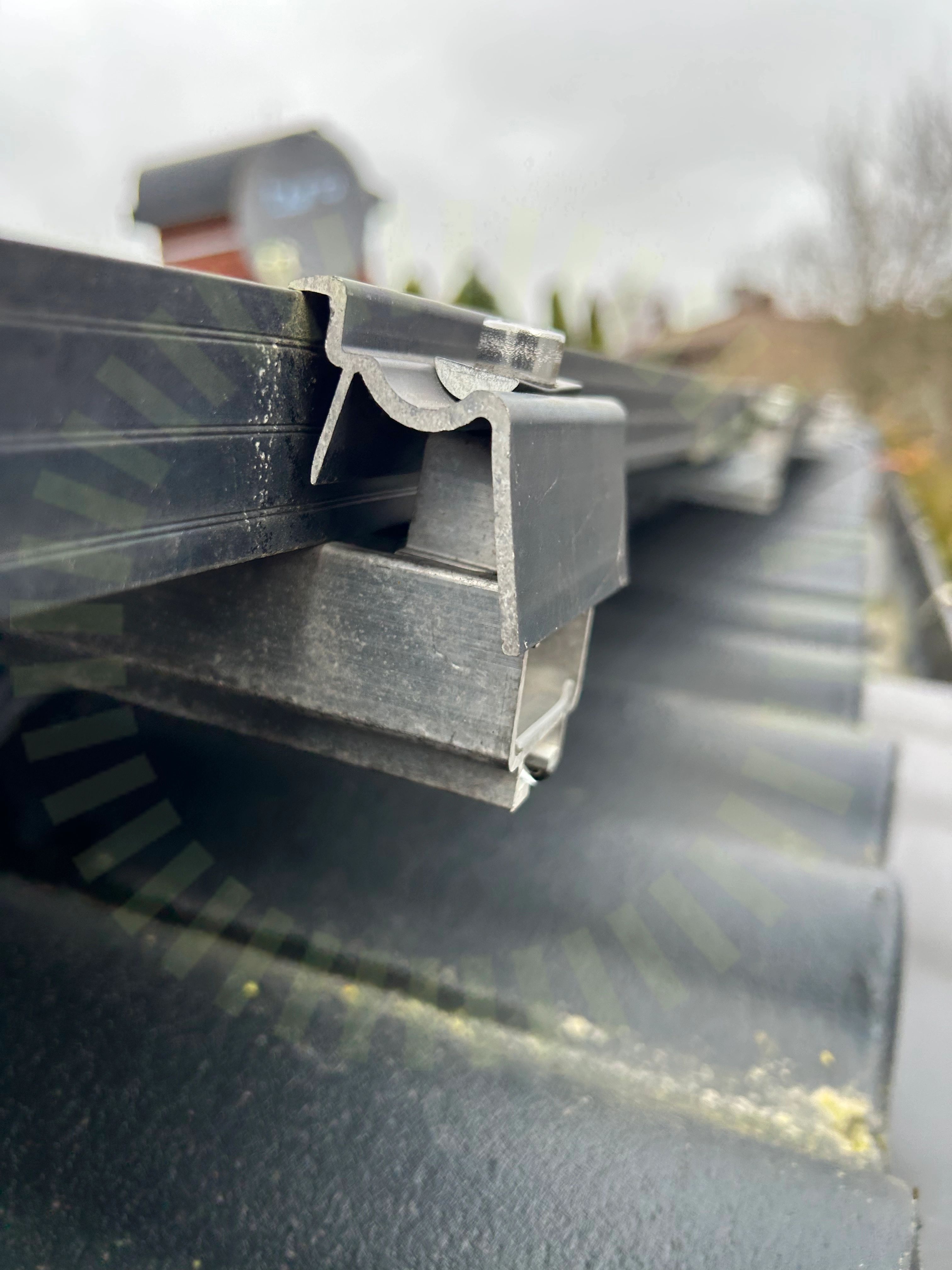

Ändklämmor
3.10 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt, sitter utanför skenorna.

3.11 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Godkända kontrollpunkter
14/26
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenornas infästning
Skenskarvar
Skenskarvar korslager
Takets lutning
Takgenomföring
Underliggande takpanna
Ej tillgängligt vid besiktning
1/26
Skruvar korrekt

Undercentral

Anmärkningar
1/6

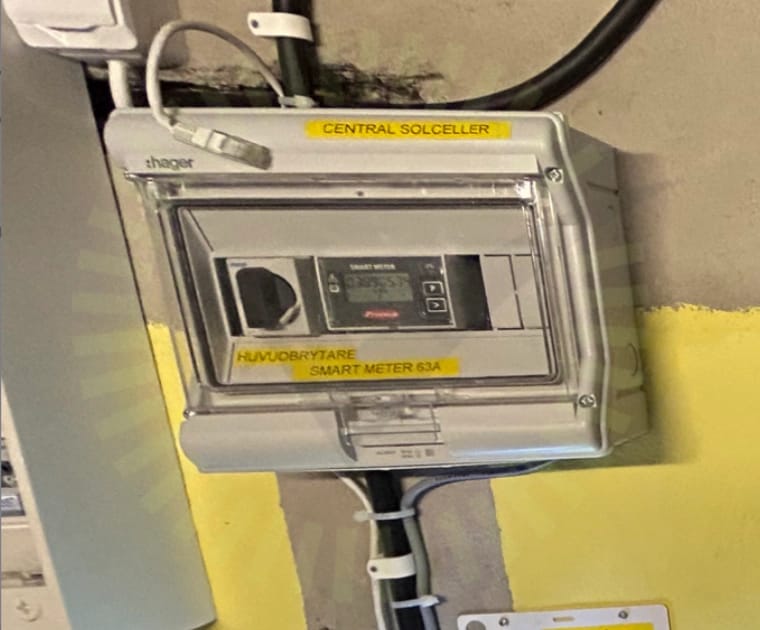

Skydd mot beröring
4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering

Varselmärkning

Anmärkningar
1/4

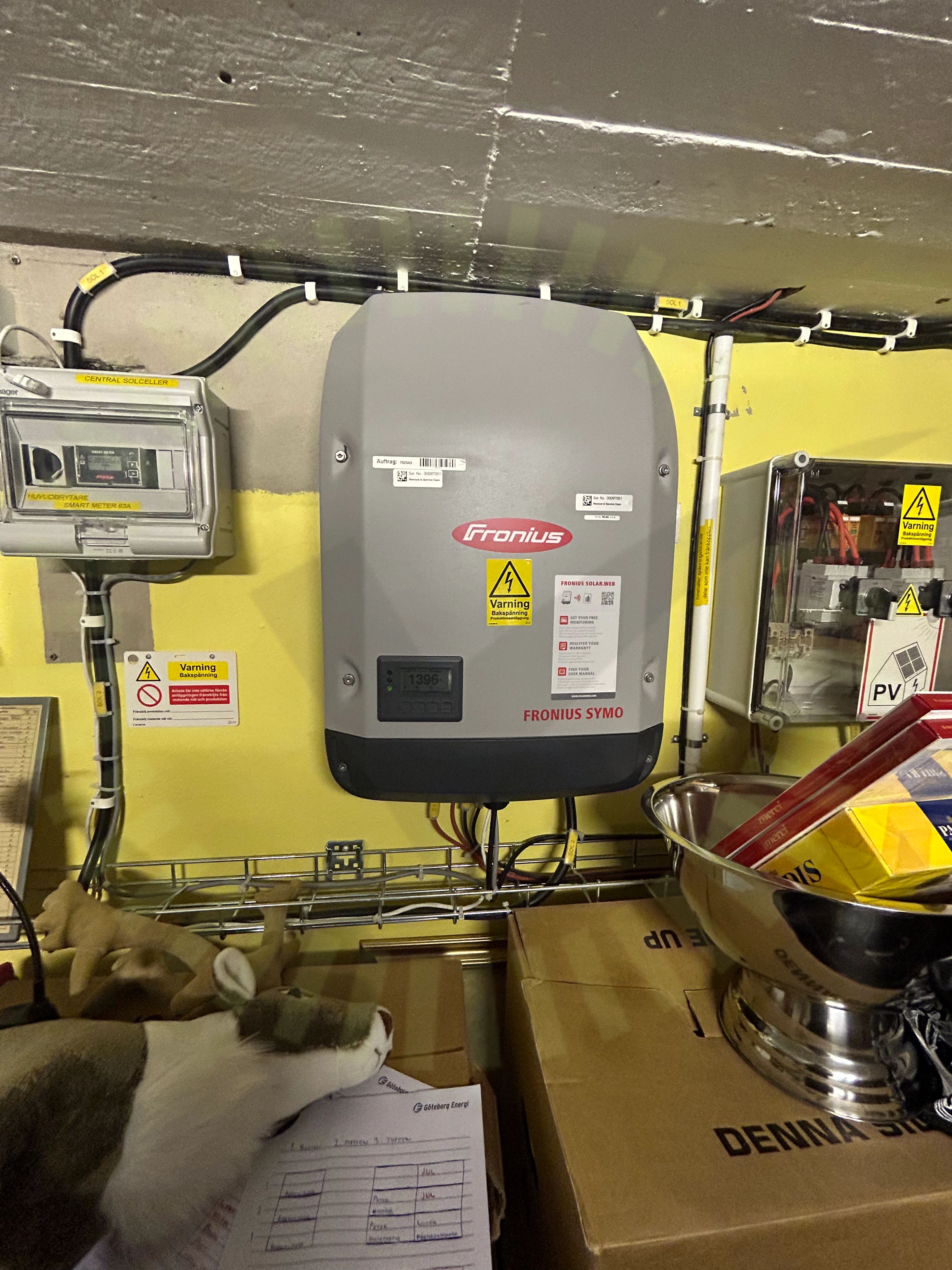

Varning för likspänning
5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning

Växelriktare

Anmärkningar
5/36

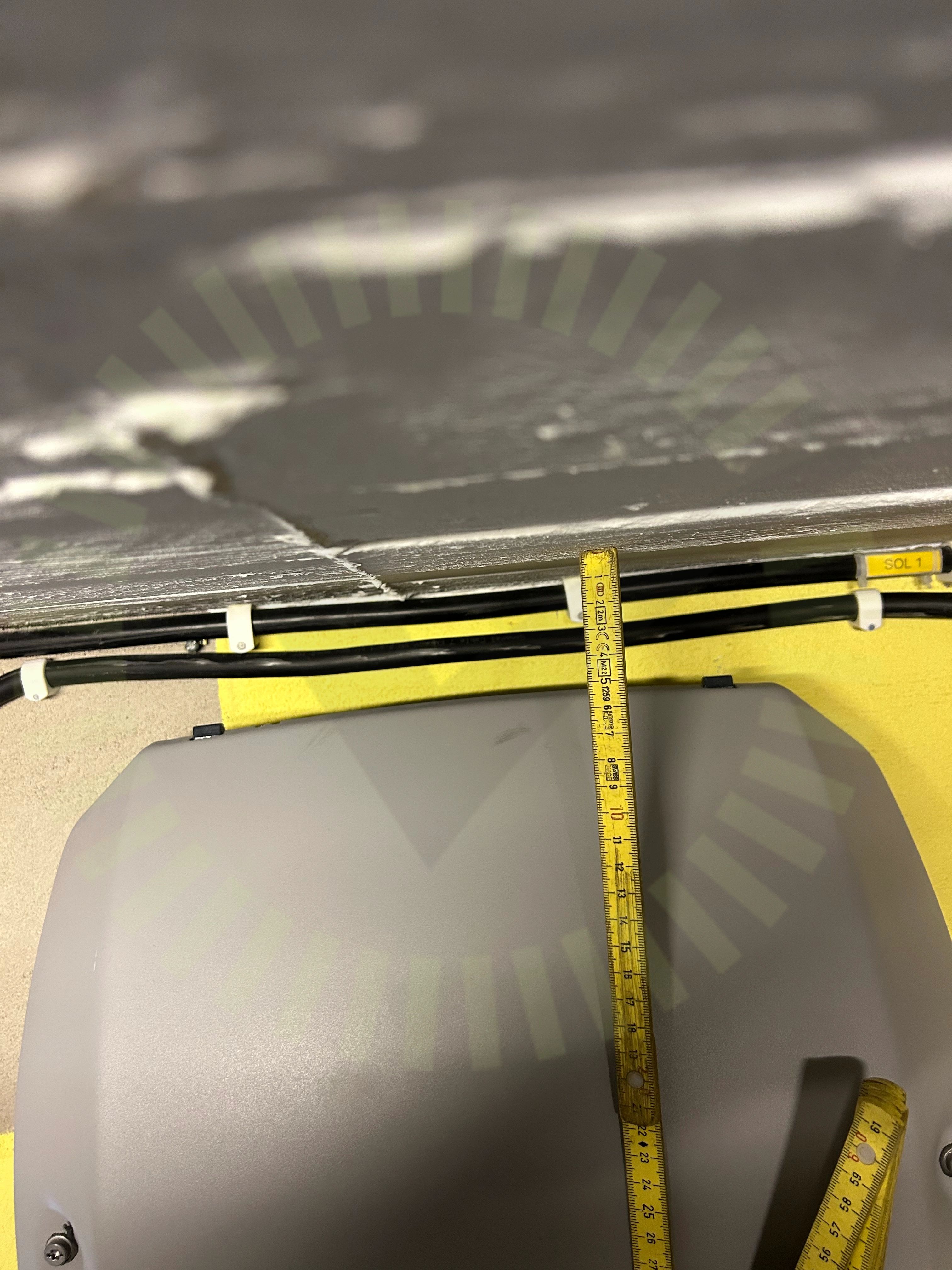

Avstånd närliggande objekt
6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://manuals.fronius.com/html/4204260172/sv.html#0_m_0000009637

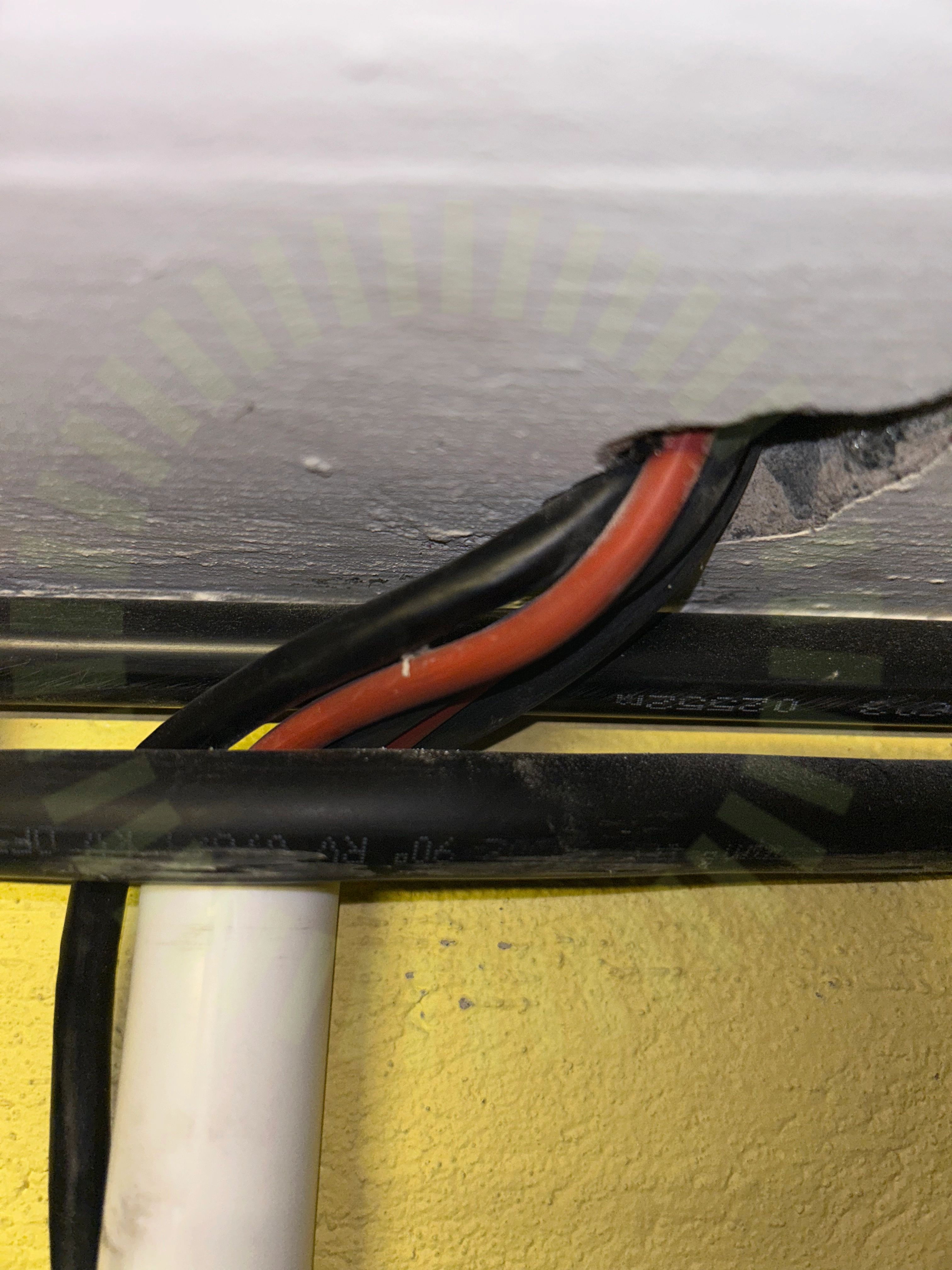

DC Kablage skydd
6.2 DC Kablage skydd

Inte godkänd

Kablaget är förlagt mot vass kant och saknar mekaniskt skydd.

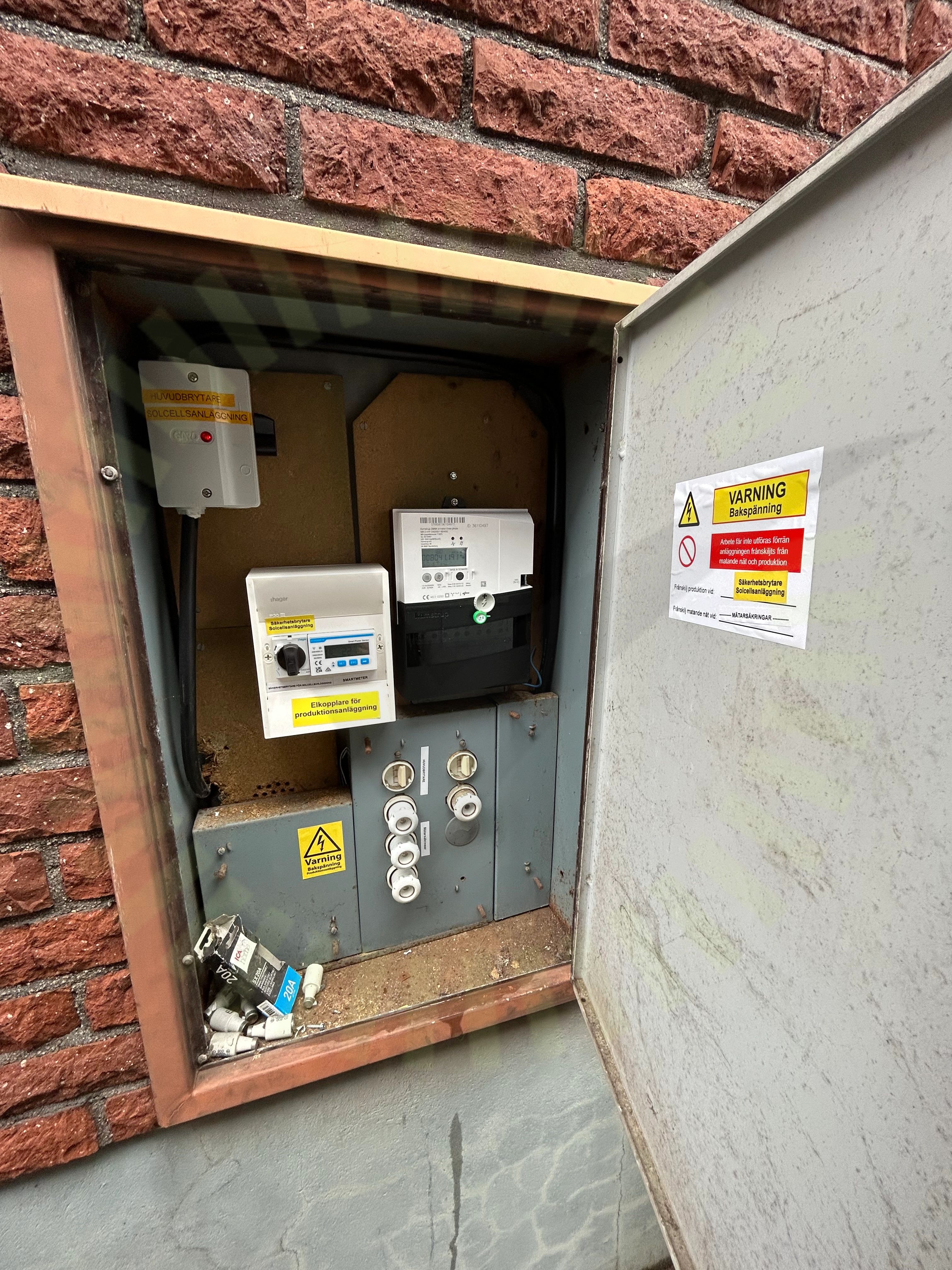

Dubbel matning
6.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

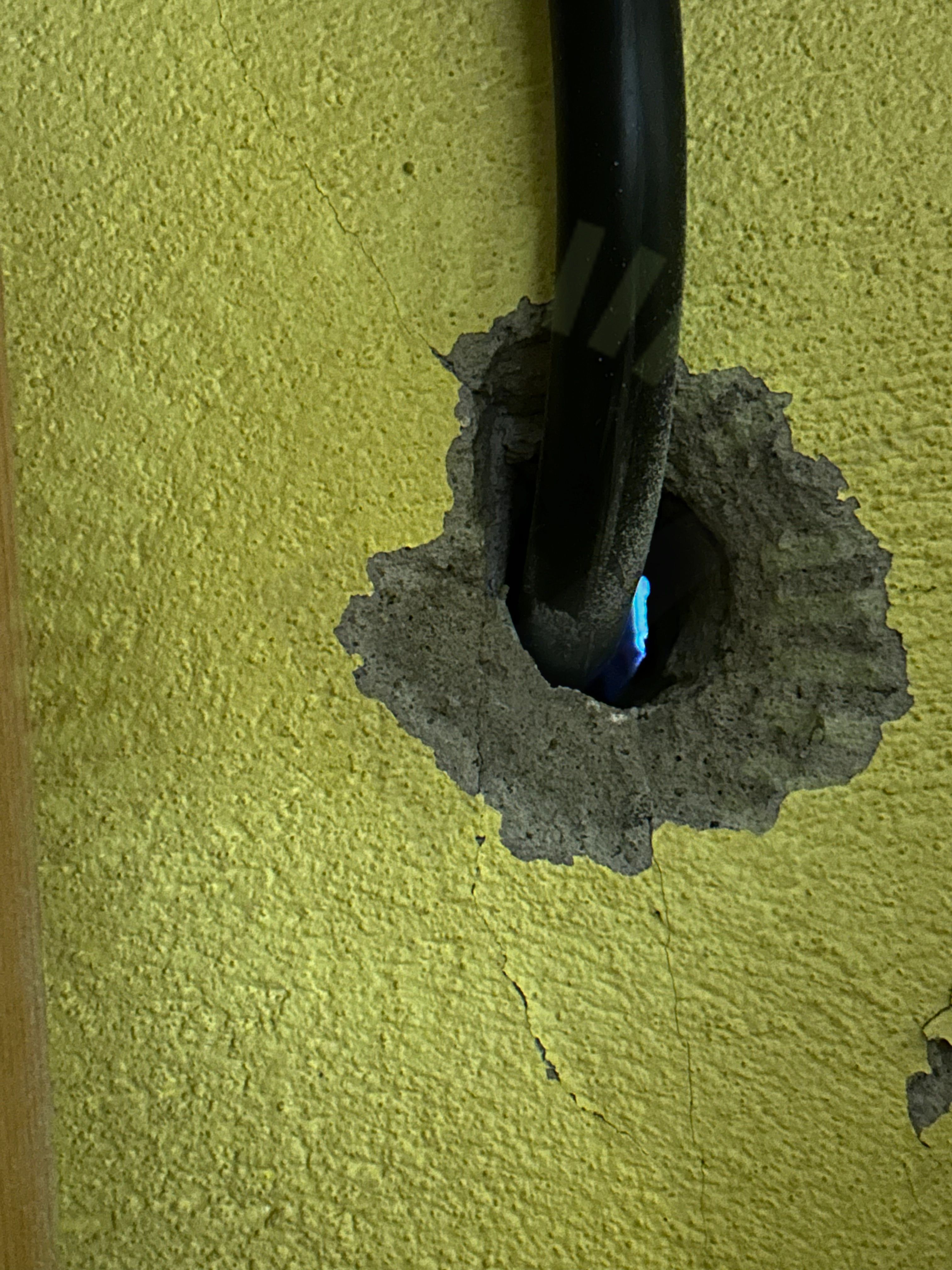

Genomföringar
6.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
6.5 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren.

Godkända kontrollpunkter
29/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Smartmätare
Stress på kontakter
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
