Besiktningsrapport
8.3
Installation av
Mariebergs Brasvärme & Solenergi
Datum
14 juni 2023
Ort
Staffanstorp, Skåne län
Läktinfästning
Kabeluppfästning
Kopplingslåda

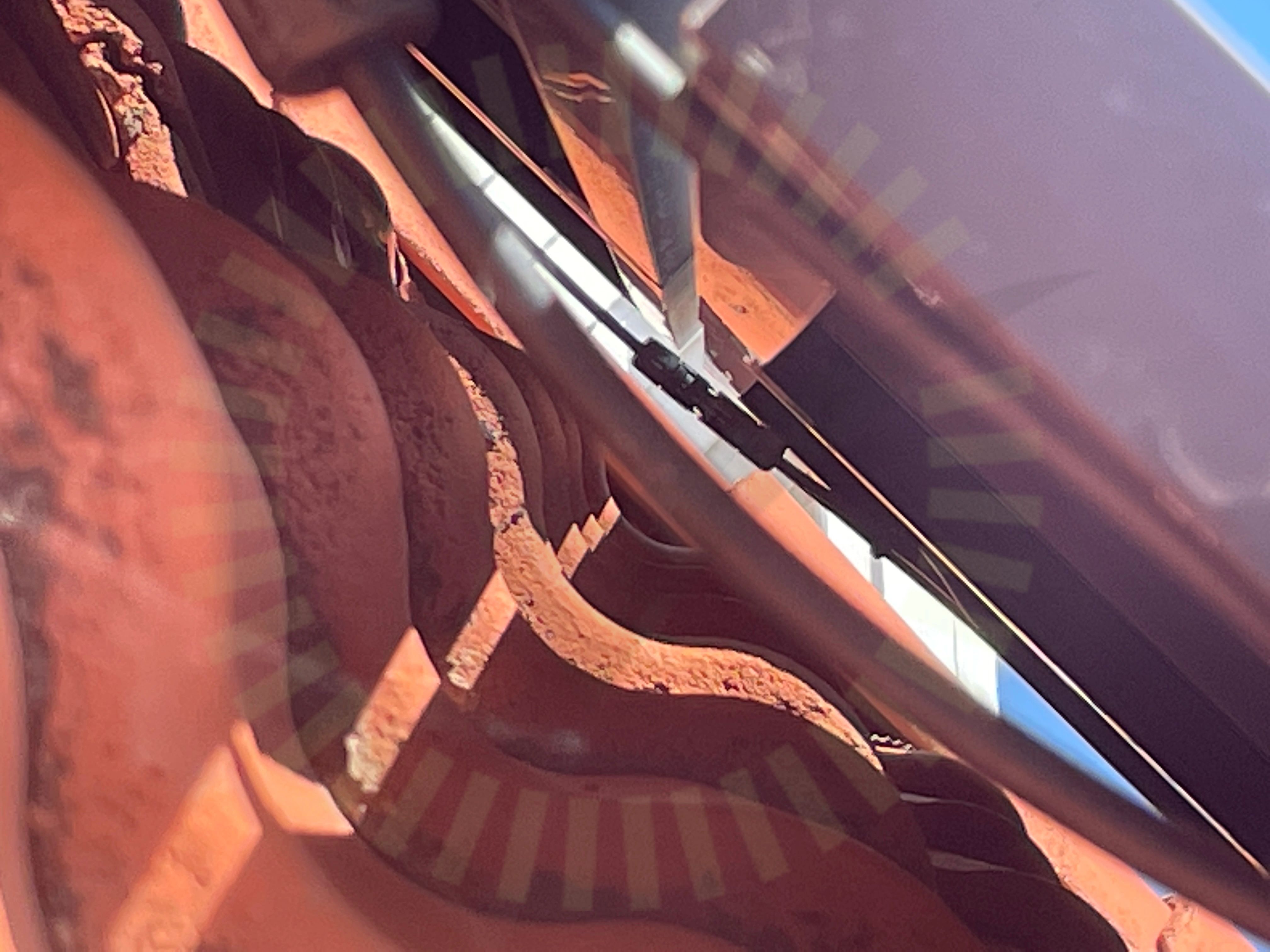

+ 10
82% godkända
18% ej godkända
Om installationen
Paneler
Q.PEAK DUO ML-G10.X
Paneler
Q.PEAK DUO ML-G10.X
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Växelriktare
GoodWe: GW-25K-MT
Tillbehör
Säkerhetsbrytare AC
Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
3/3
1.1 Avtal
Inte godkänd
Installationen är inte levererad enligt avtal. Leverantören har ej informerat kund om byte av montagesystem. Detta upptäckte kund när man redan hade monterat en bit på taket.
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Garage, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
2/21

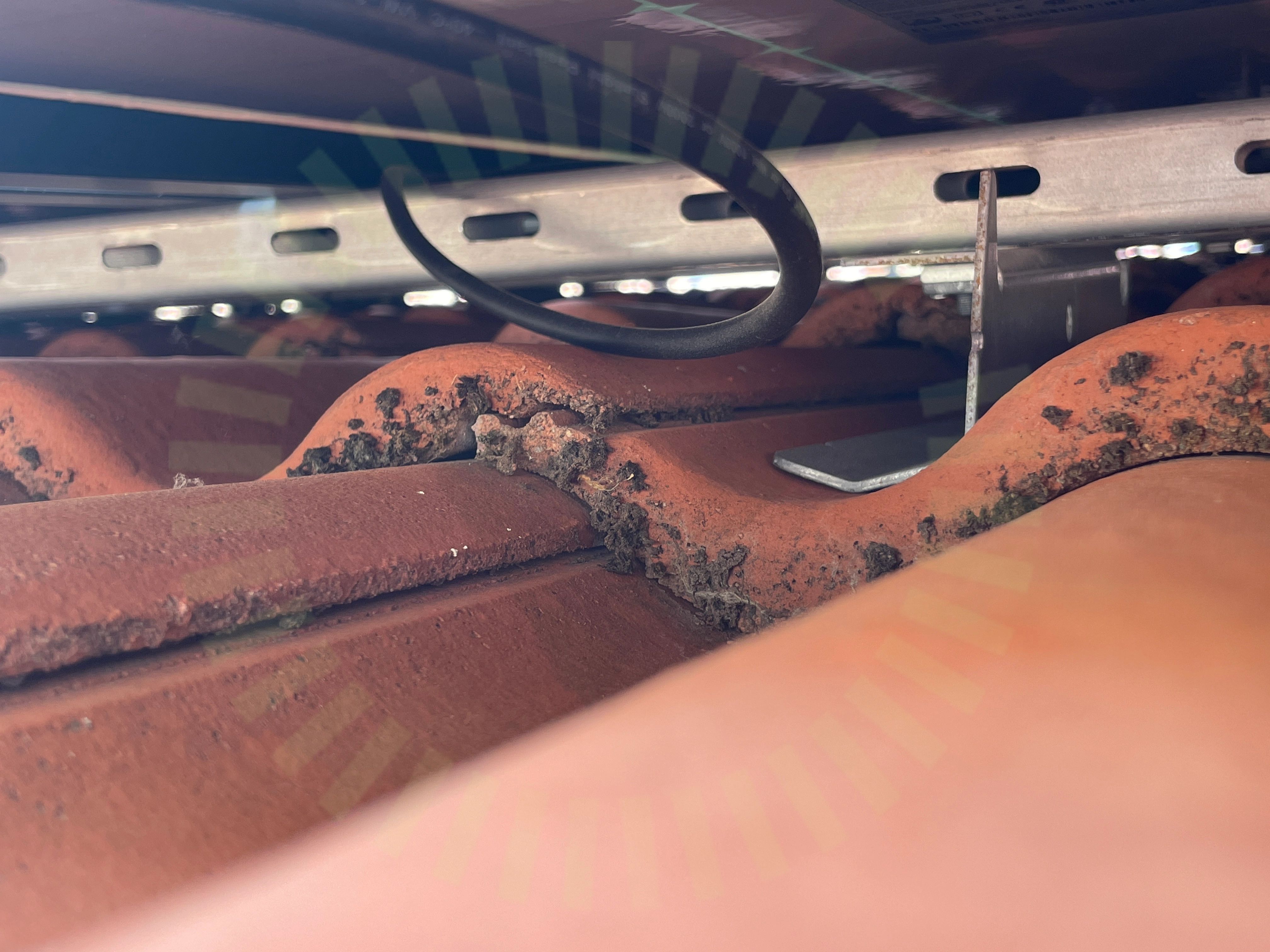

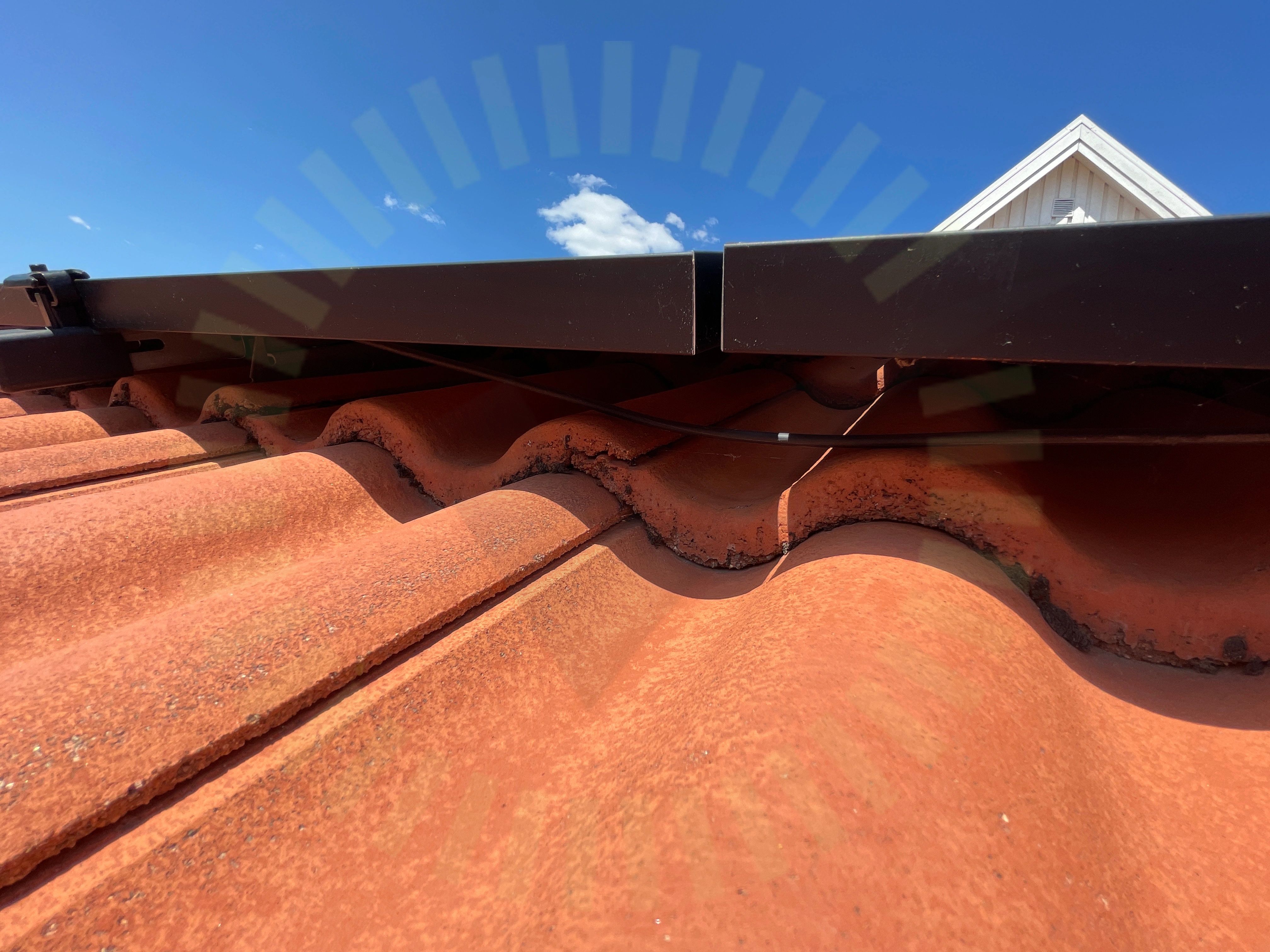

2.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
2.2 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Layout på panelfältet stämmer ej överens med verkligheten, paneler monterat liggande, ej stående som det framkommer i snö- och lastberäkning.
Godkända kontrollpunkter
13/21
Ej tillgängligt vid besiktning
6/21
Garage, Q.PEAK DUO ML-G10.X
Anmärkningar
4/15

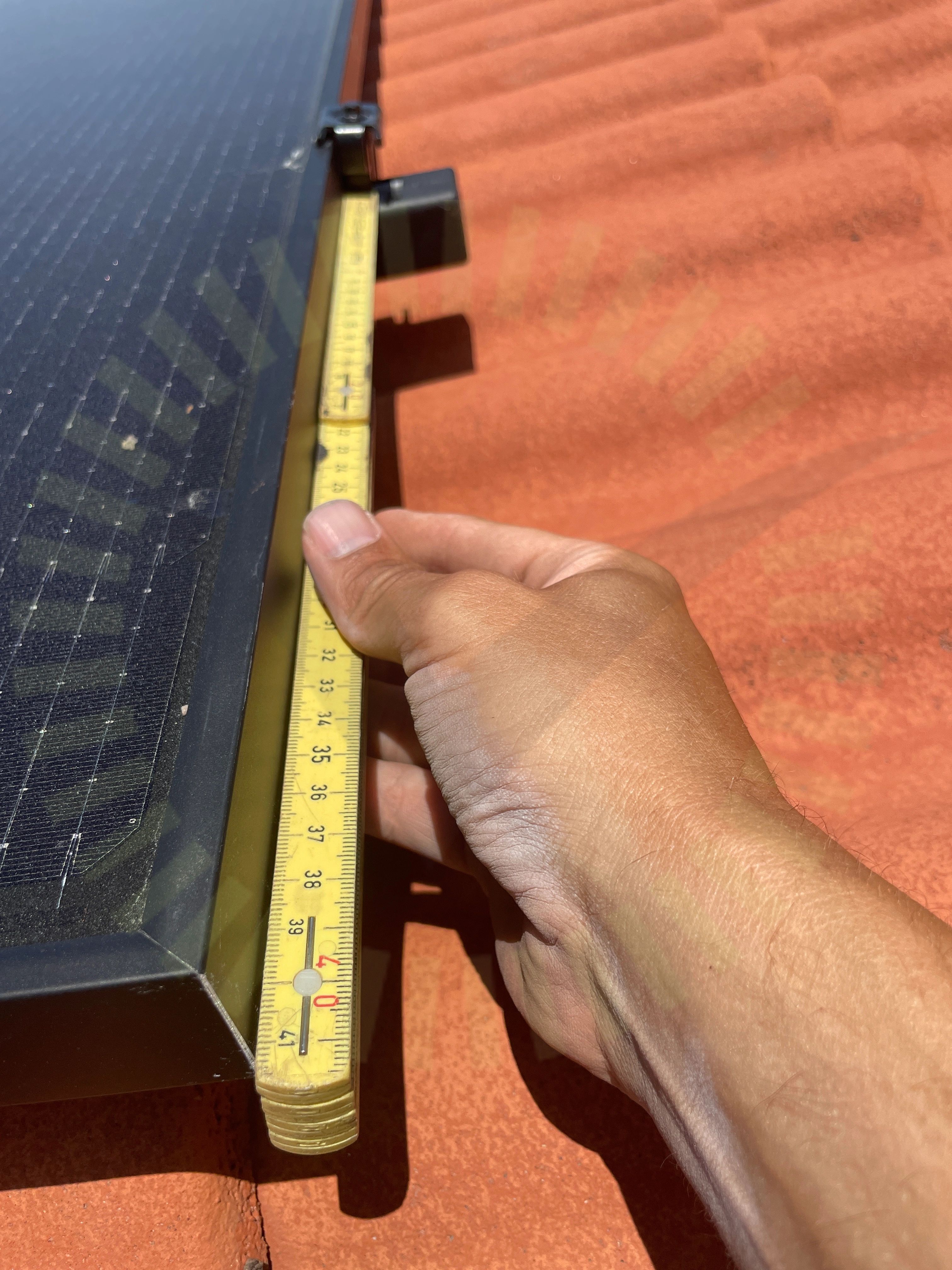

3.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 410mm.

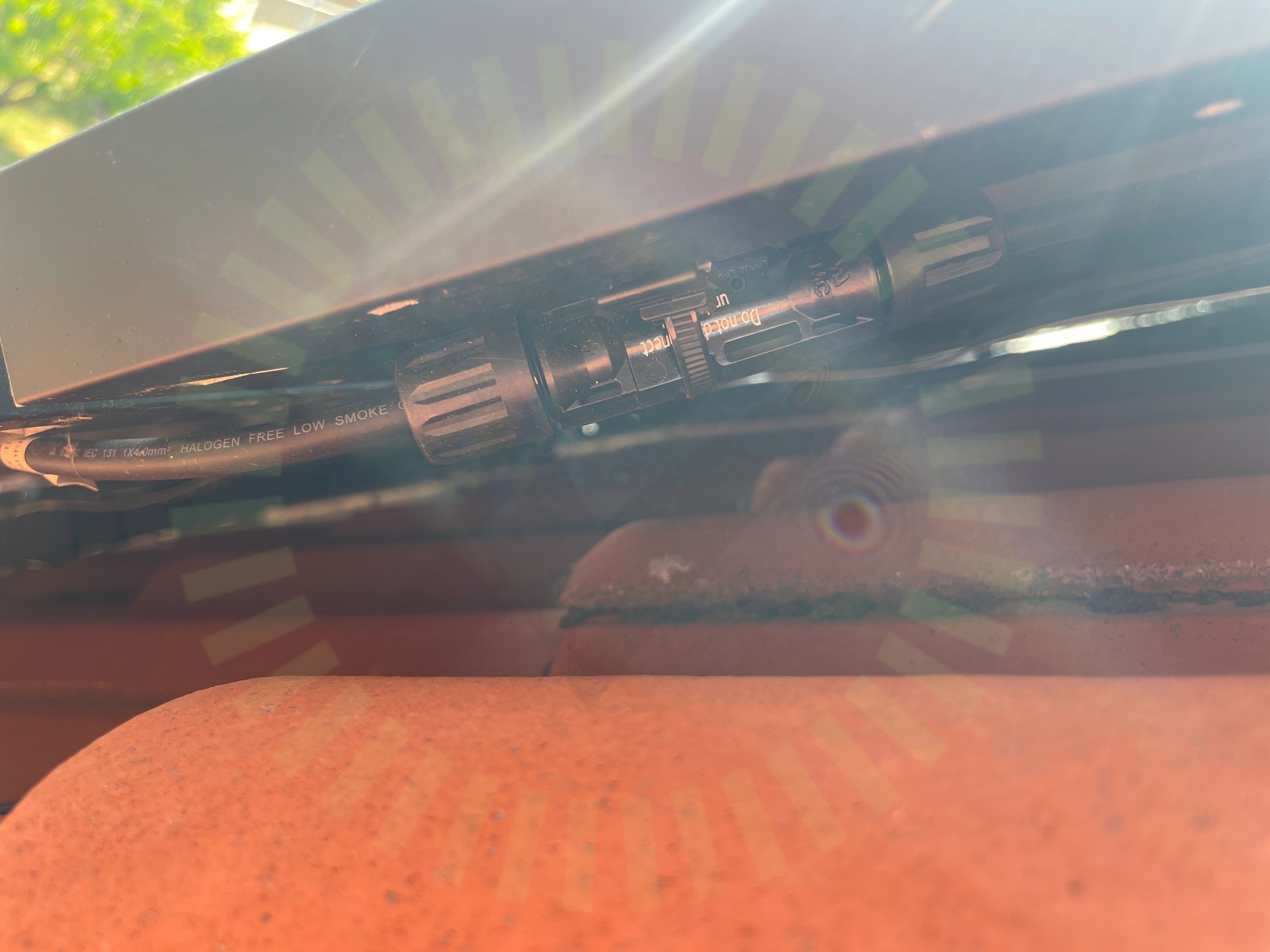

3.2 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.

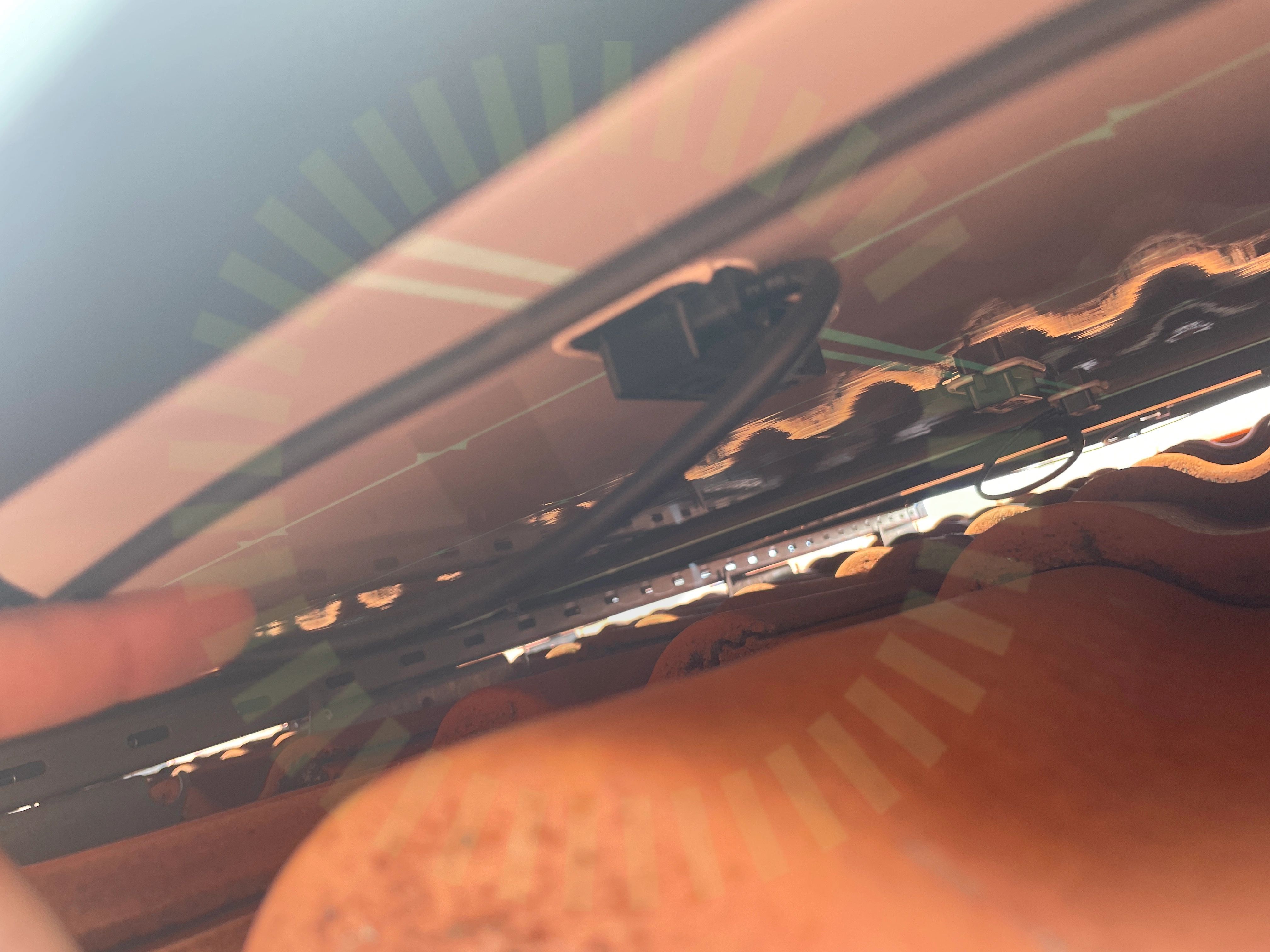

3.3 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

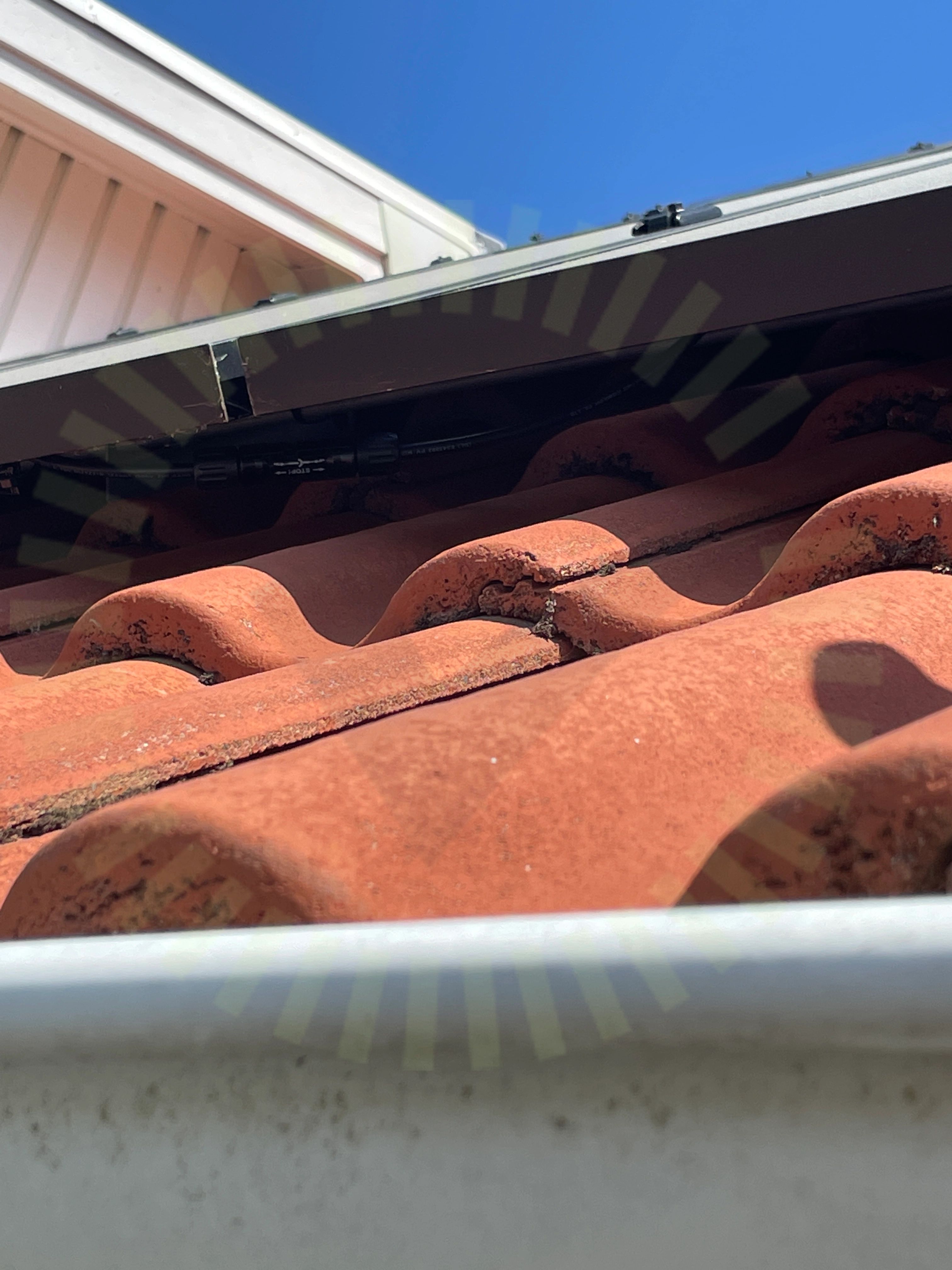

3.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
11/15
Hus, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
7/24

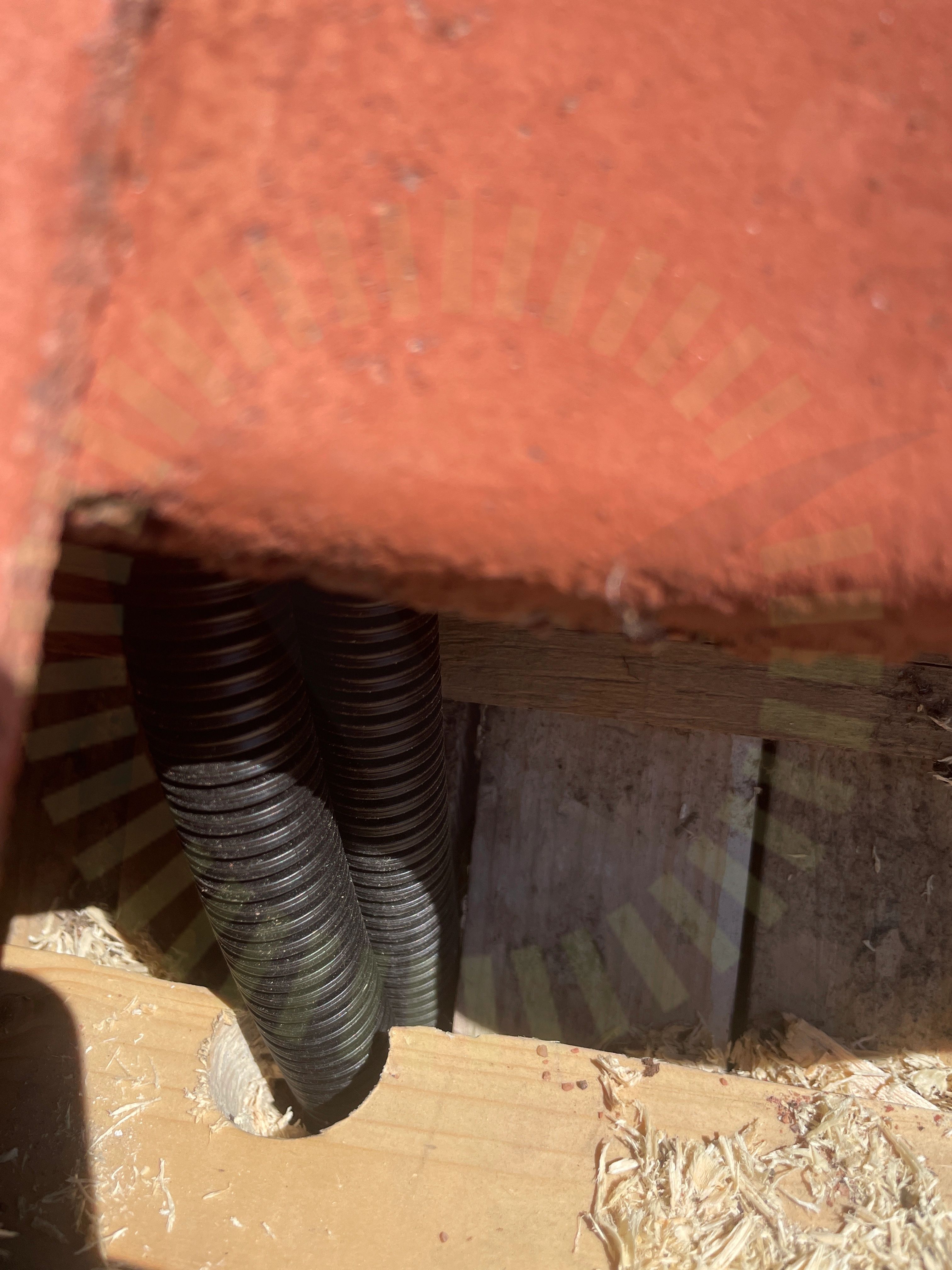

4.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.2 Heavy Brackets
Inte godkänd
Korrekt lastberäkning saknas. Underlag för att man använt korrekt krok finns ej.
4.3 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
4.4 Läktinfästning
Inte godkänd
Infästningen har ej monterats enligt tillverkarens anvisningar, den ligger löst mot läkten.

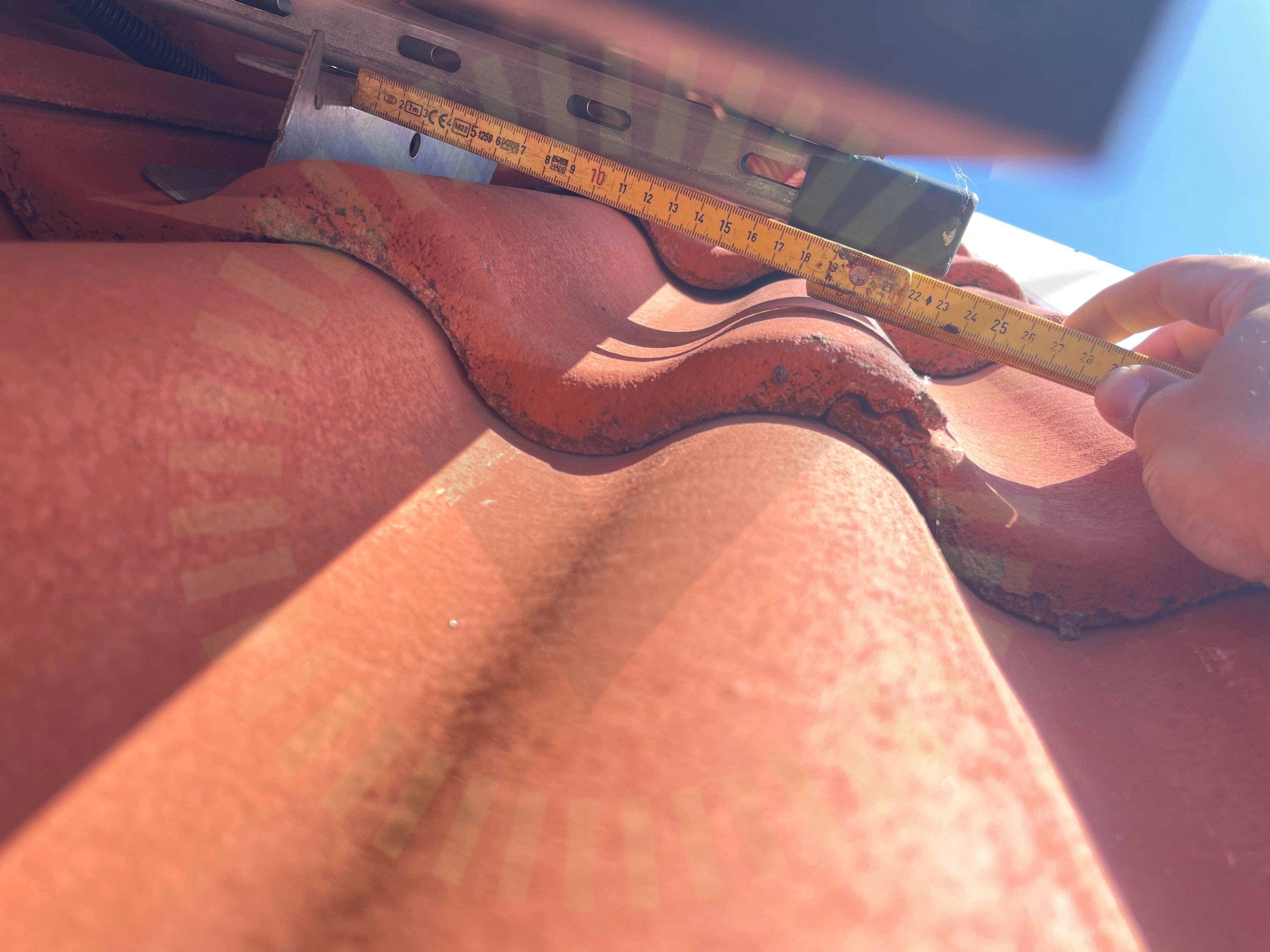

4.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 230mm
4.6 Snö- och Vindlastberäkning
Inte godkänd
Panellayout i lastberäkning stämmer ej överens med verkligheten.
4.7 Underbyggnad
Inte godkänd
Saknar rätt underlag att kontrollera mot.
Godkända kontrollpunkter
14/24
Ej tillgängligt vid besiktning
3/24
Hus, Q.PEAK DUO ML-G10.X
Anmärkningar
2/15

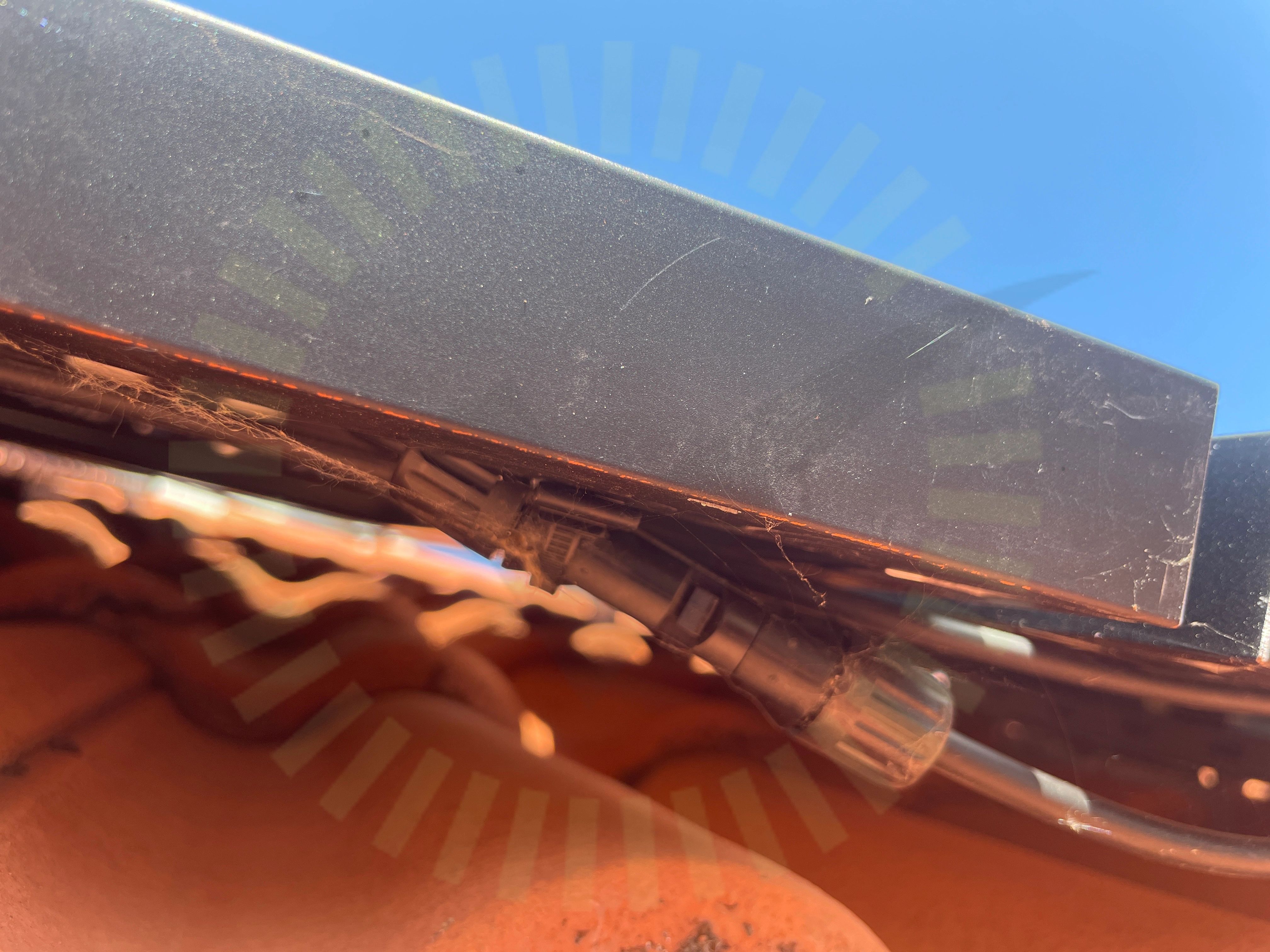

5.1 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.
5.2 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
13/15
Säkerhetsbrytare AC
Anmärkningar
1/6

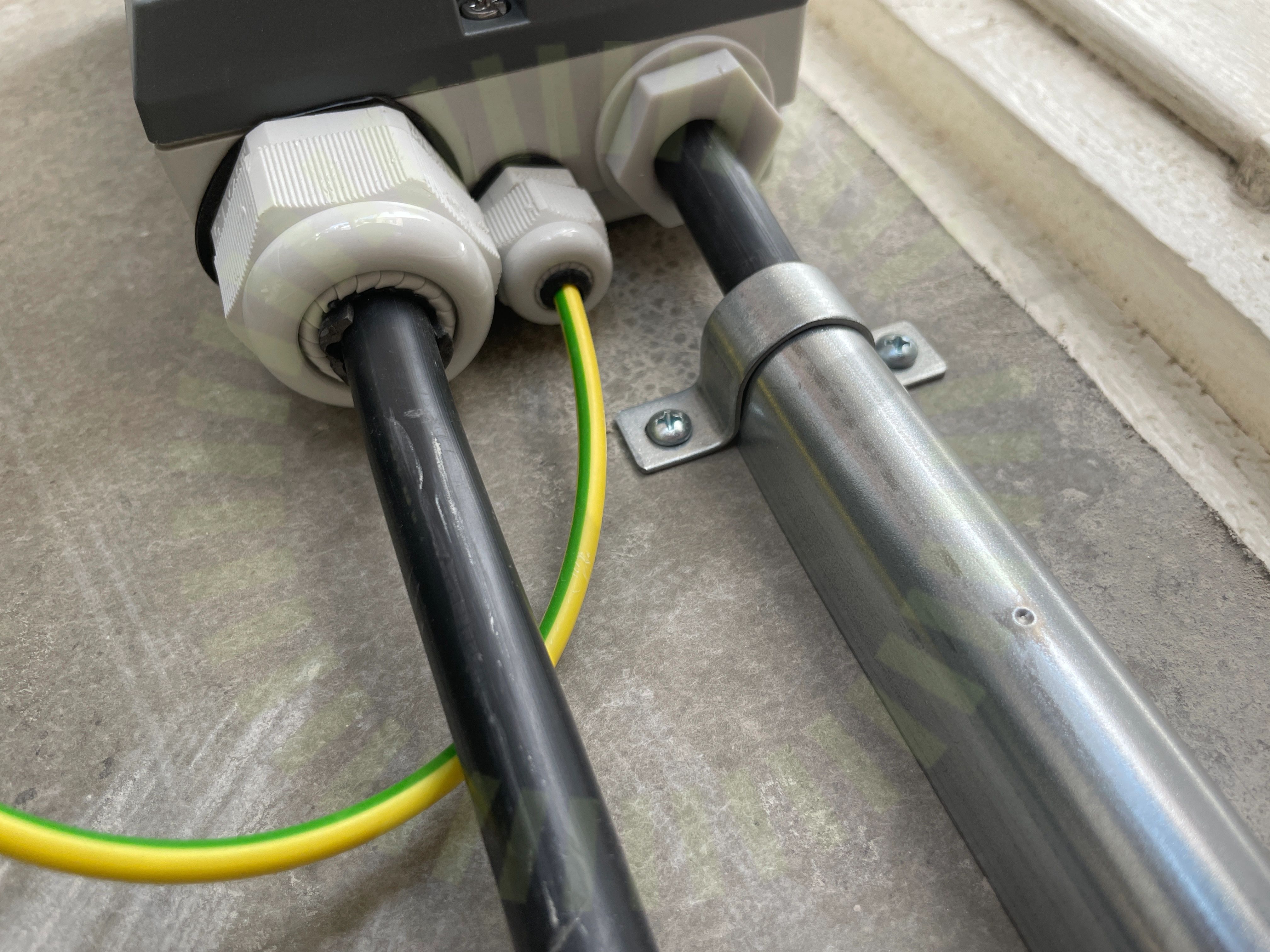

6.1 Förskruvningar
Inte godkänd
Förskruvning felaktigt monterad. Förskruvningen ska hålla tätt. Man har använt utklippta gummibitar för att förskruvningen ska spänna åt kabeln.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
1/5

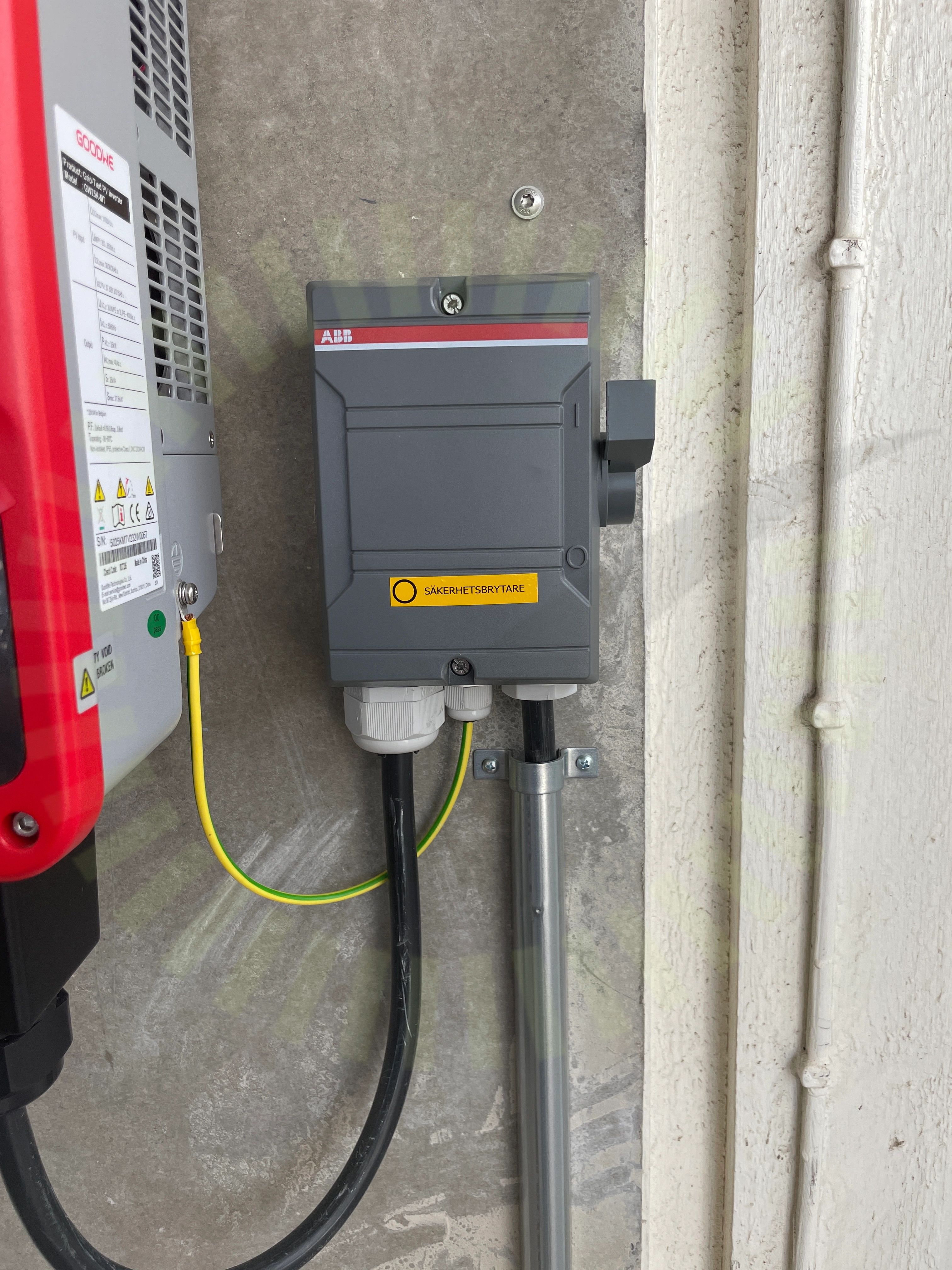

7.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
1/36

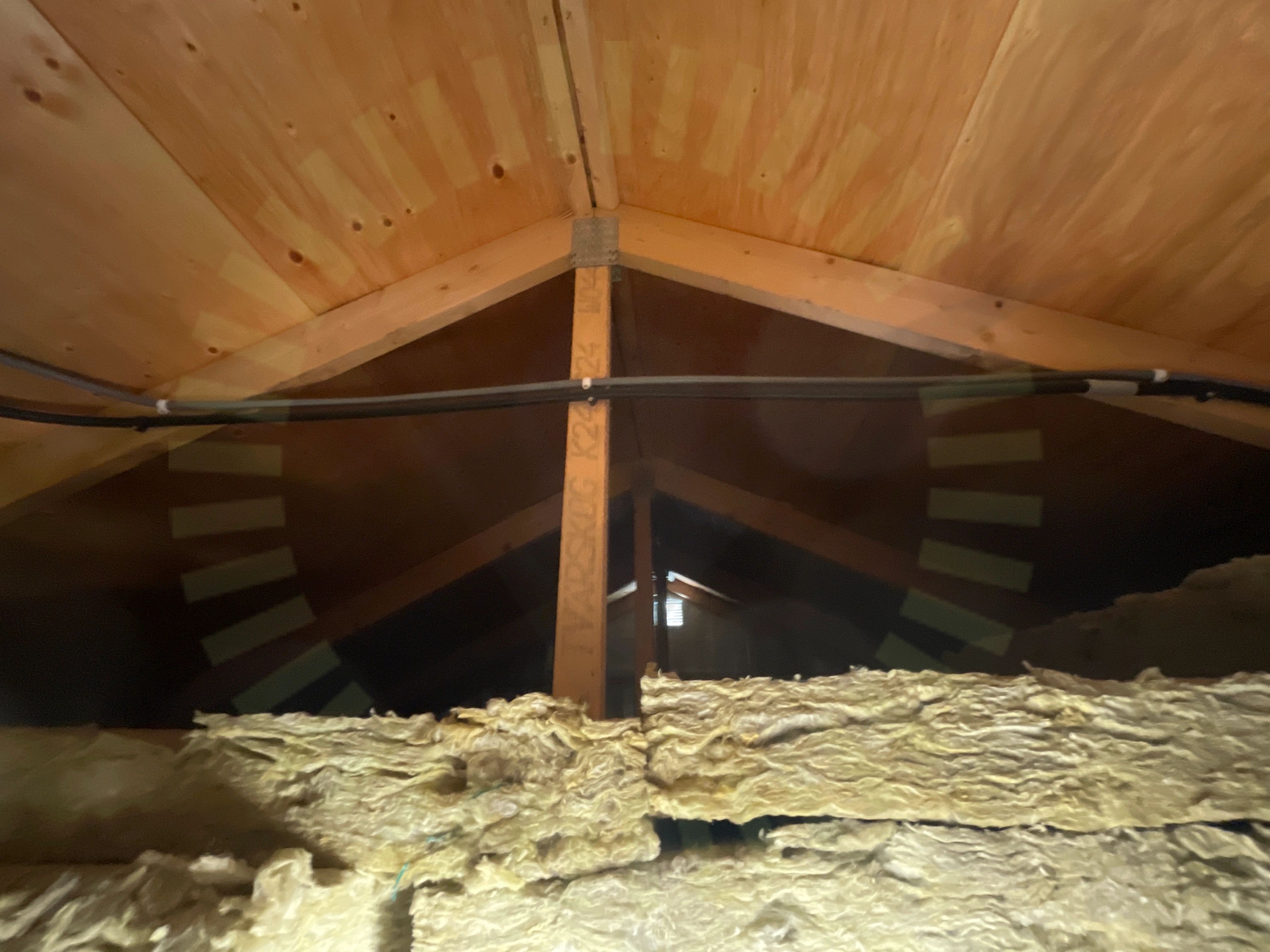

8.1 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.
Godkända kontrollpunkter
34/36
Ej tillgängligt vid besiktning
1/36
