Besiktningsrapport

9.5

Installation av

Solaritet

Datum

13 februari 2023

Ort

Örsundsbro, Uppsala län

Kontakter

Skena överhäng

Säkerhetsavstånd

+ 1

96% godkända

4% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Paneler

Trina: Vertex DE09.05

Optimerare

FerroAmp: SSO 8kW

Montagesystem

ESDEC Lutande Panntak

Montagesystem

ESDEC Lutande Panntak

Växelriktare

FerroAmp: FerroAmp 14kVA

Tillbehör

Elmaterial: Kapsling

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Distributionsbox

Installerad av Solaritet som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Distributionsbox (2)Kapsling (17)Optimerare (9)Säkerhetsbrytare AC (6)Varselmärkning (4)Växelriktare (23)bostadshus, ESDEC Lutande Panntak (28)bostadshus, Trina: Vertex DE09.05 (12)garage, ESDEC Lutande Panntak (28)garage, Trina: Vertex DE09.05 (12)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Distributionsbox

Godkända kontrollpunkter

2/2

IP-Klassning

Kabel

Kapsling

Godkända kontrollpunkter

17/17

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Optimerare

Anmärkningar

1/9

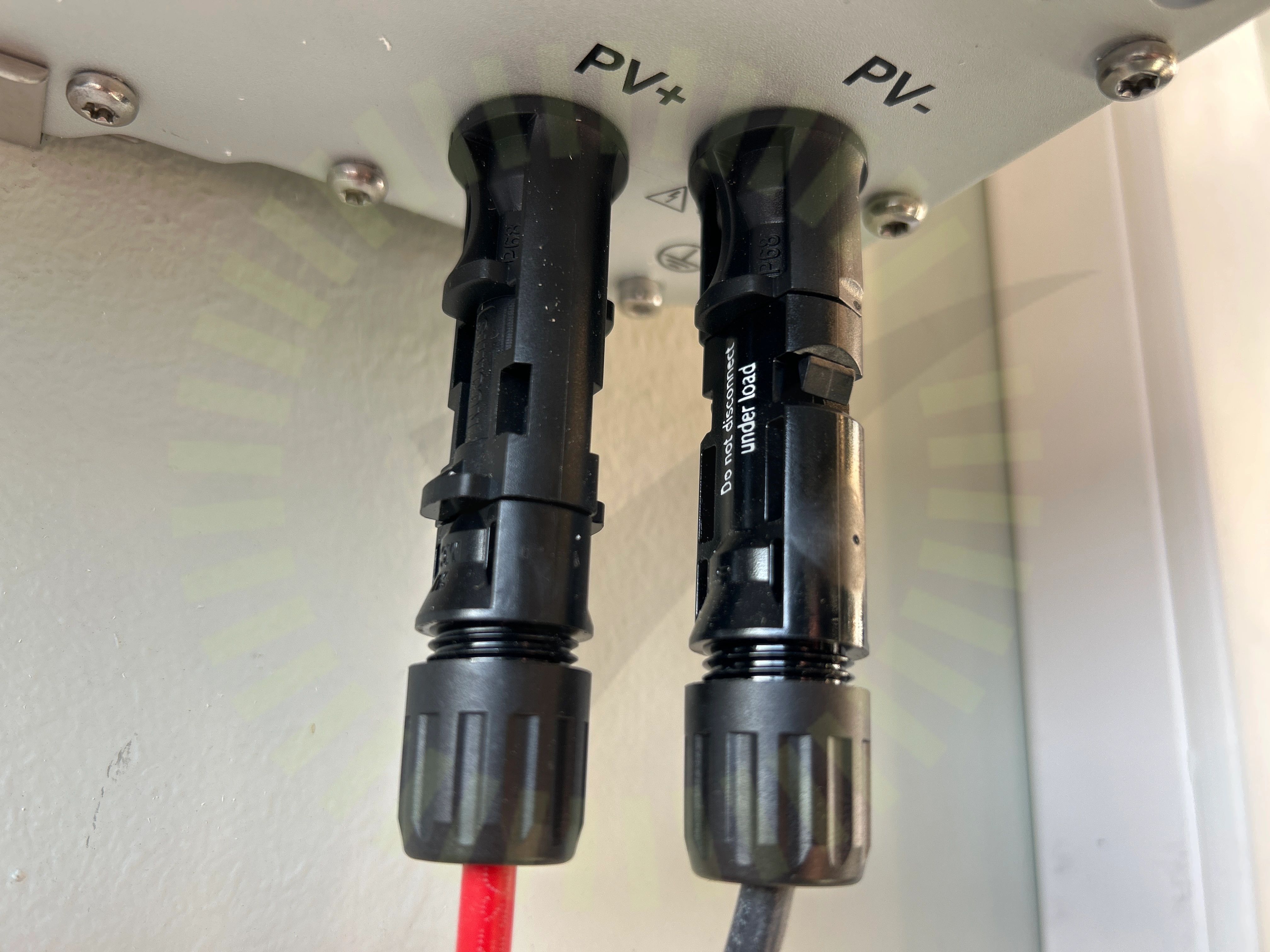

4.1 Kontakter

Inte godkänd

Använda kontakter har ett annat fabrikat jämtemot optimerarens kontakter.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/9

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Kabel

Placering

Skada

Ventilering

Värmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/23

7.1 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

21/23

AC Böjradie

AC Förläggning

AC Genomföringar

AC Skador på kabel

Anslutning

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Märkning

Strängschema

Säkring

Vinkel

Värmeutveckling

Ej tillgängligt vid besiktning

1/23

Strömtransformatorer

bostadshus, ESDEC Lutande Panntak

Anmärkningar

3/26

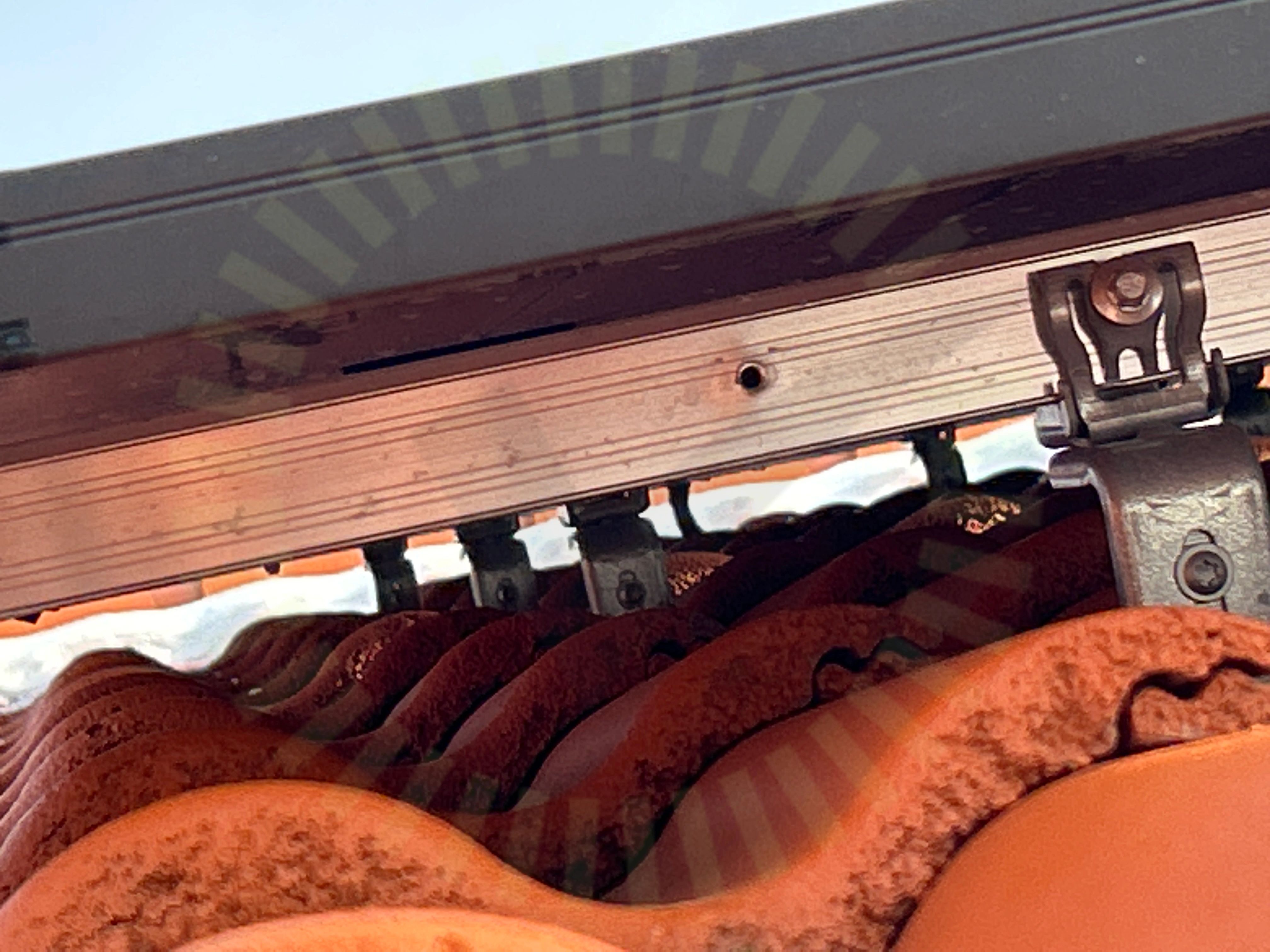

8.1 Skador

Rekommendation

Skada i skenan.

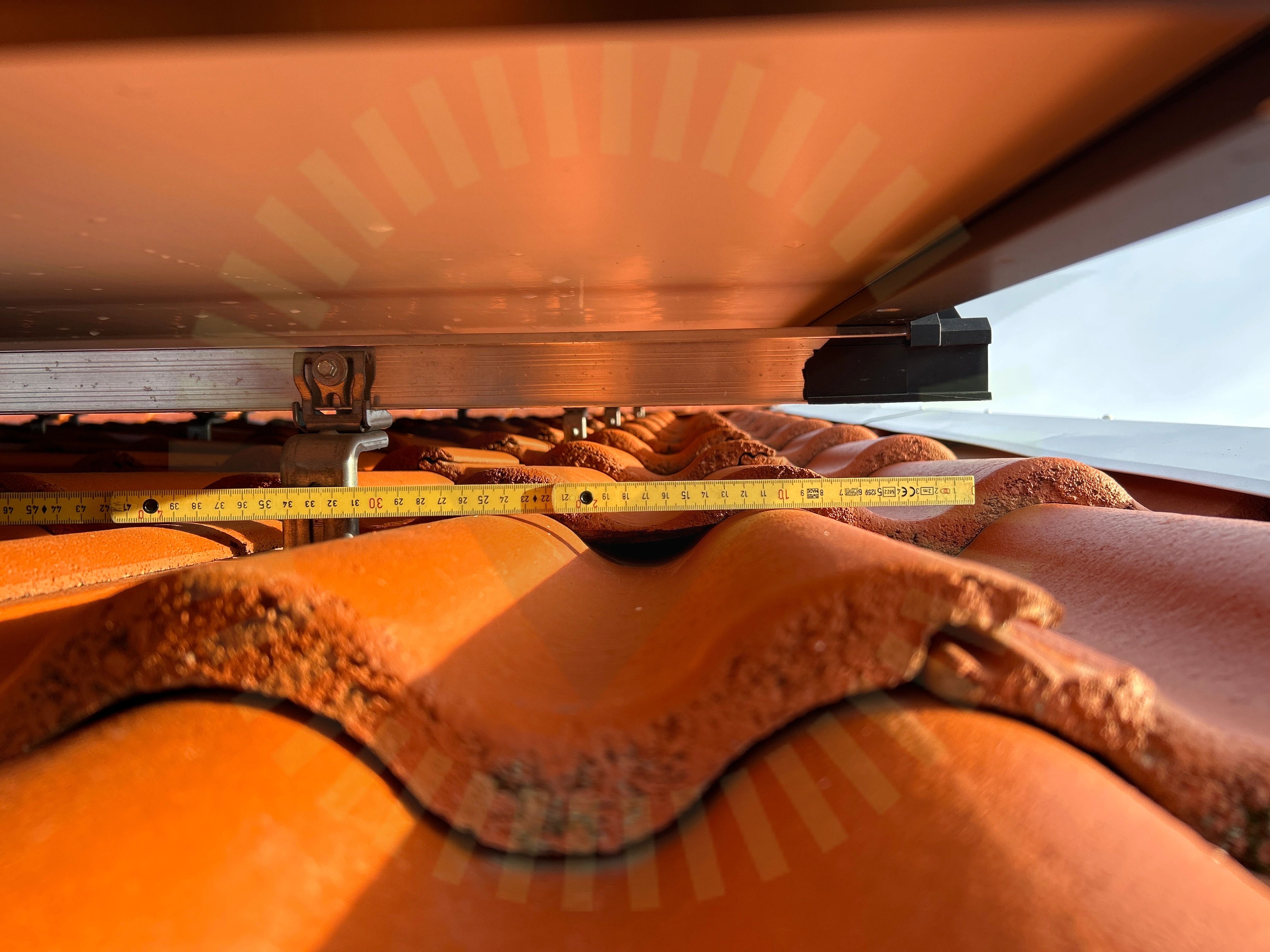

8.2 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

8.3 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav. Uppmätt 17cm

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

22/26

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skarp kant

Skarvning av skena

Skydd

Snö- och Vindlastberäkning

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

bostadshus, Trina: Vertex DE09.05

Godkända kontrollpunkter

12/12

Böjradie kablage

Dragavlastade

Dräneringshål

Fästenas placering

Fästenas överlappning

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

garage, ESDEC Lutande Panntak

Anmärkningar

1/26

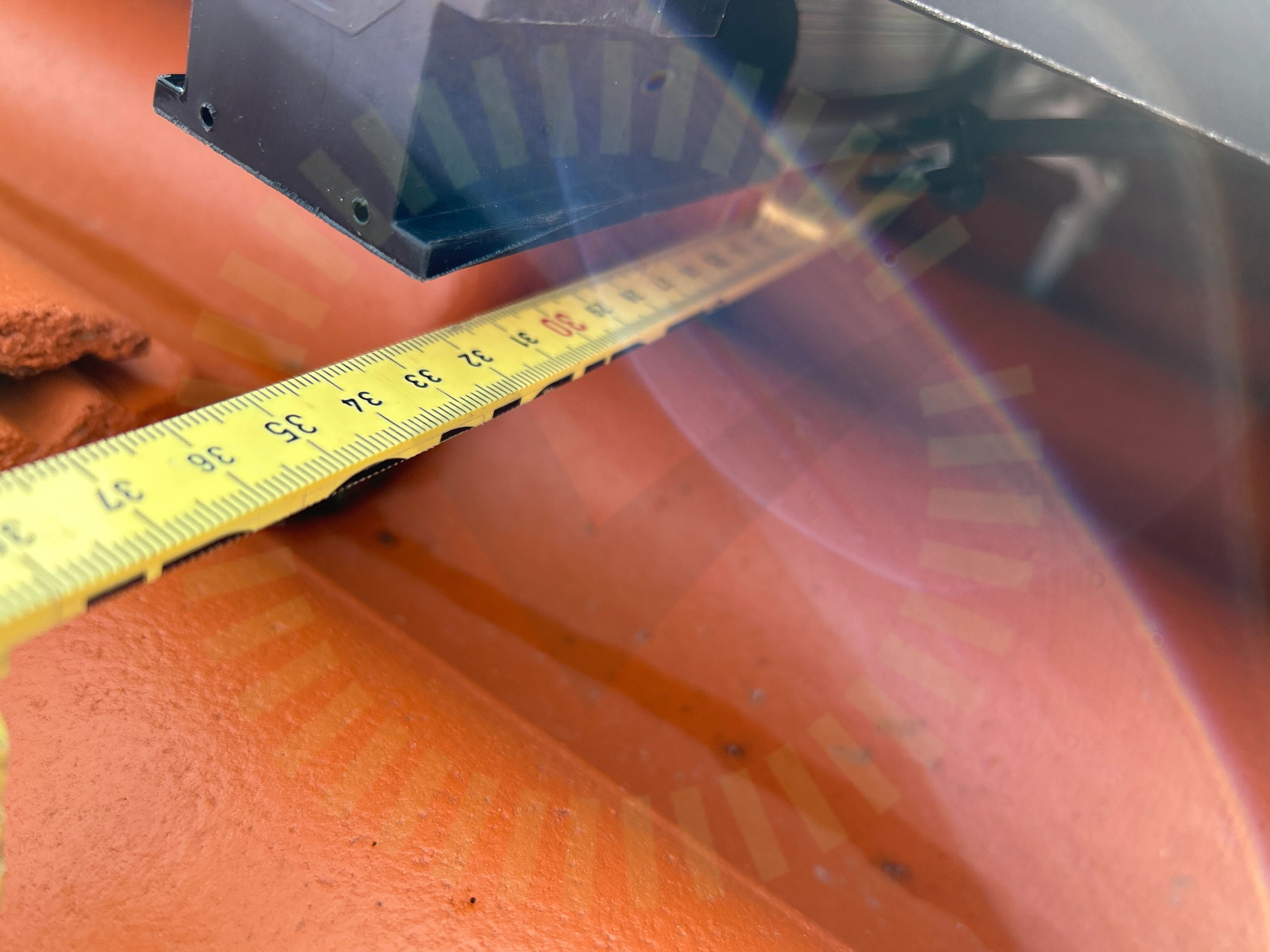

10.1 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

24/26

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Kabeluppfästning

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

garage, Trina: Vertex DE09.05

Godkända kontrollpunkter

12/12

Böjradie kablage

Dragavlastade

Dräneringshål

Fästenas placering

Fästenas överlappning

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning
