Besiktningsrapport
7.6
Installation av
GoSol Energi
Datum
8 september 2023
Ort
Tyresö , Stockholms län
Ip klassning
Stress på kontakter
Fästens placering
+ 14
77% godkända
23% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-72HBB/-V
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
K2: SingleRail: CrossHook 4S
Montagesystem
K2 SingleRail med MAFI infästning
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Batteri
Growatt ARK XH Battery System
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Batteri
Anmärkningar
1/7
2.1 PE
Inte godkänd
Då PE kabel är ansluten till växelriktarens chassi, som i sin tur ej är jordat extern så saknar även batteri PE anslutning.
Godkända kontrollpunkter
6/7
Säkerhetsbrytare AC
Anmärkningar
1/7

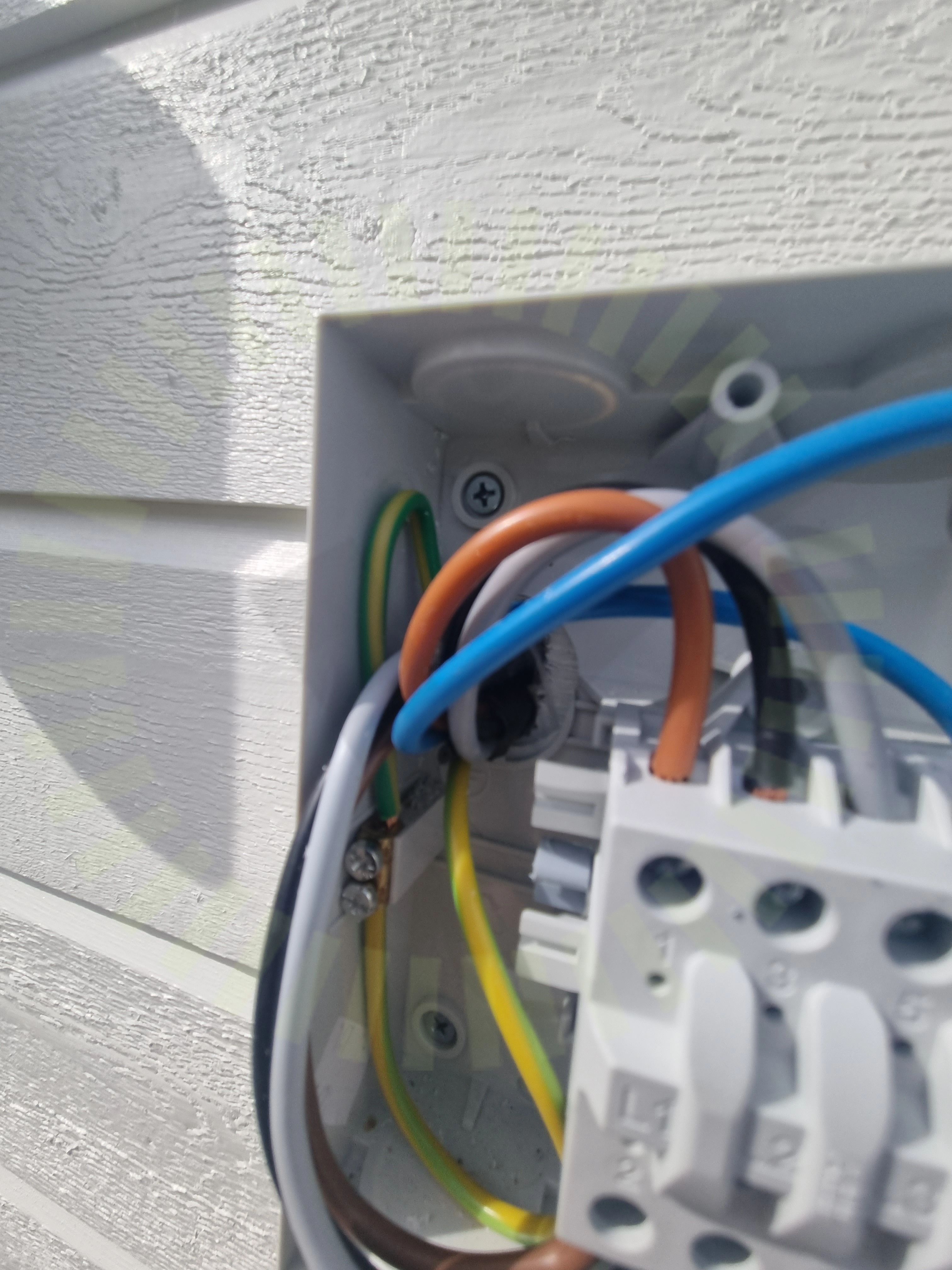

3.1 Ip klassning
Inte godkänd
Risk för att vatten kommer in i arbetsbrytaren pga att den är öppen baktill vid genomförning.
Godkända kontrollpunkter
6/7
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
5/16
4.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.
4.2 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

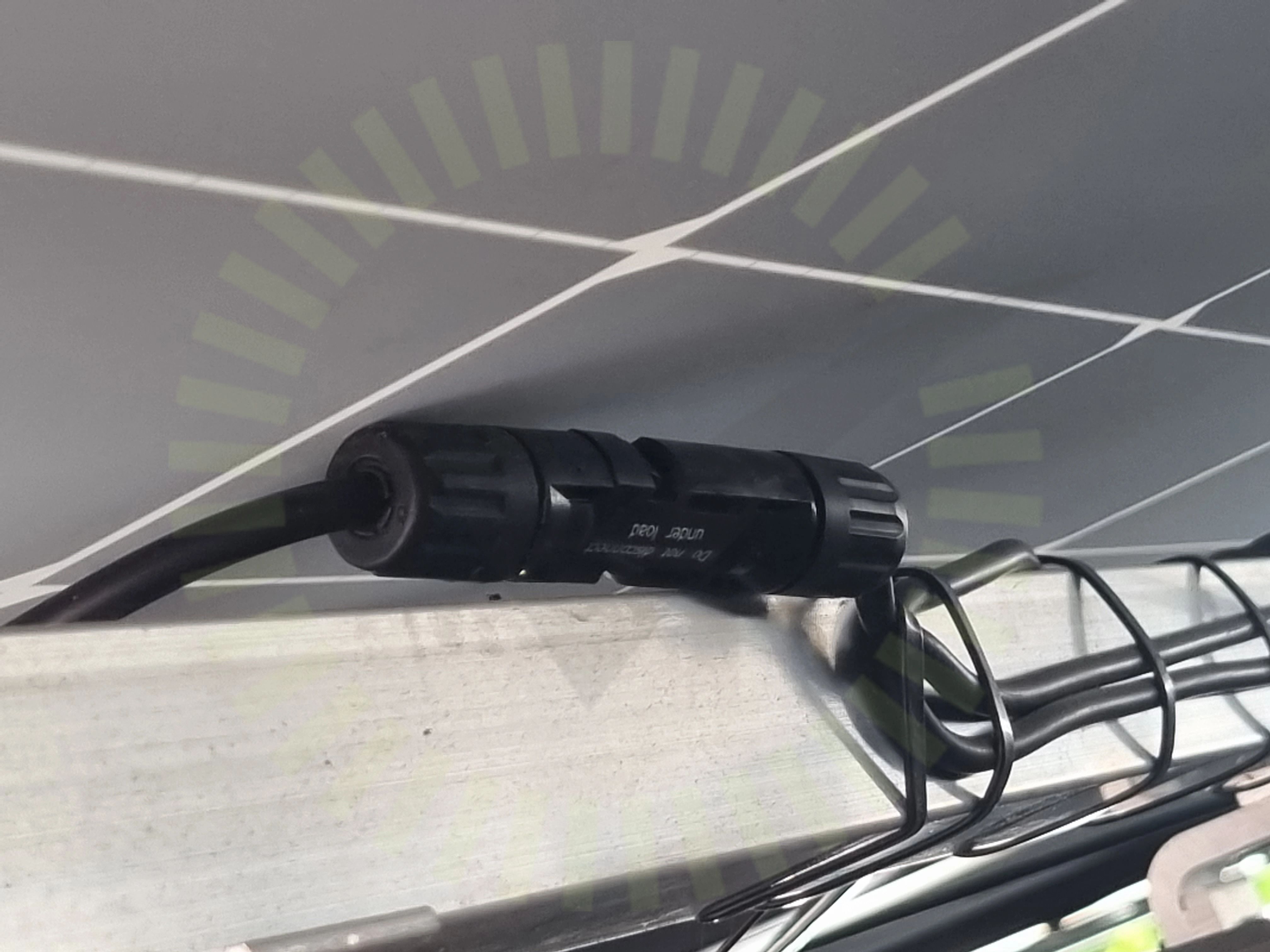

4.3 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Kontakt ligger med hårt tryck mot panelens bakstycke

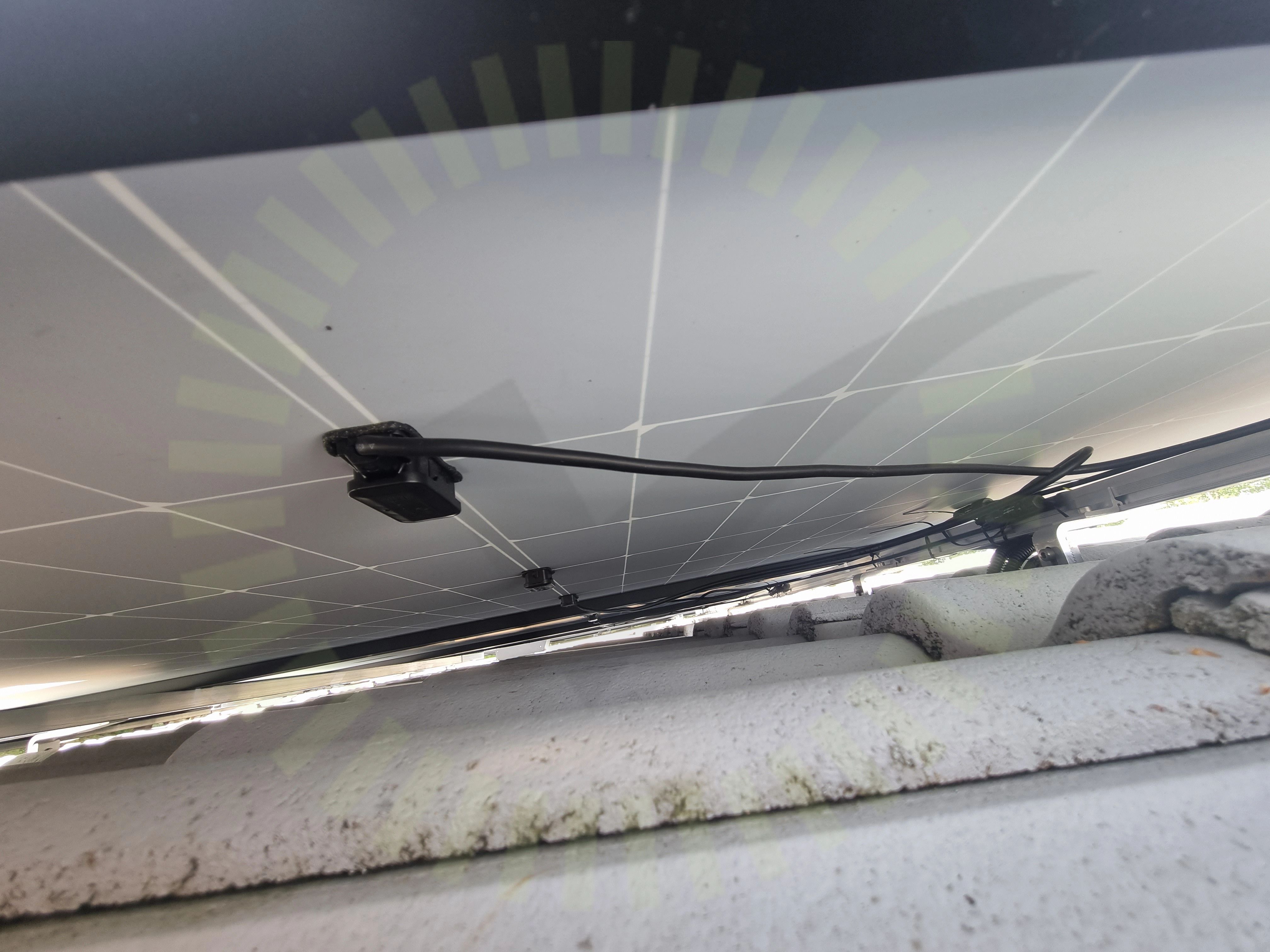

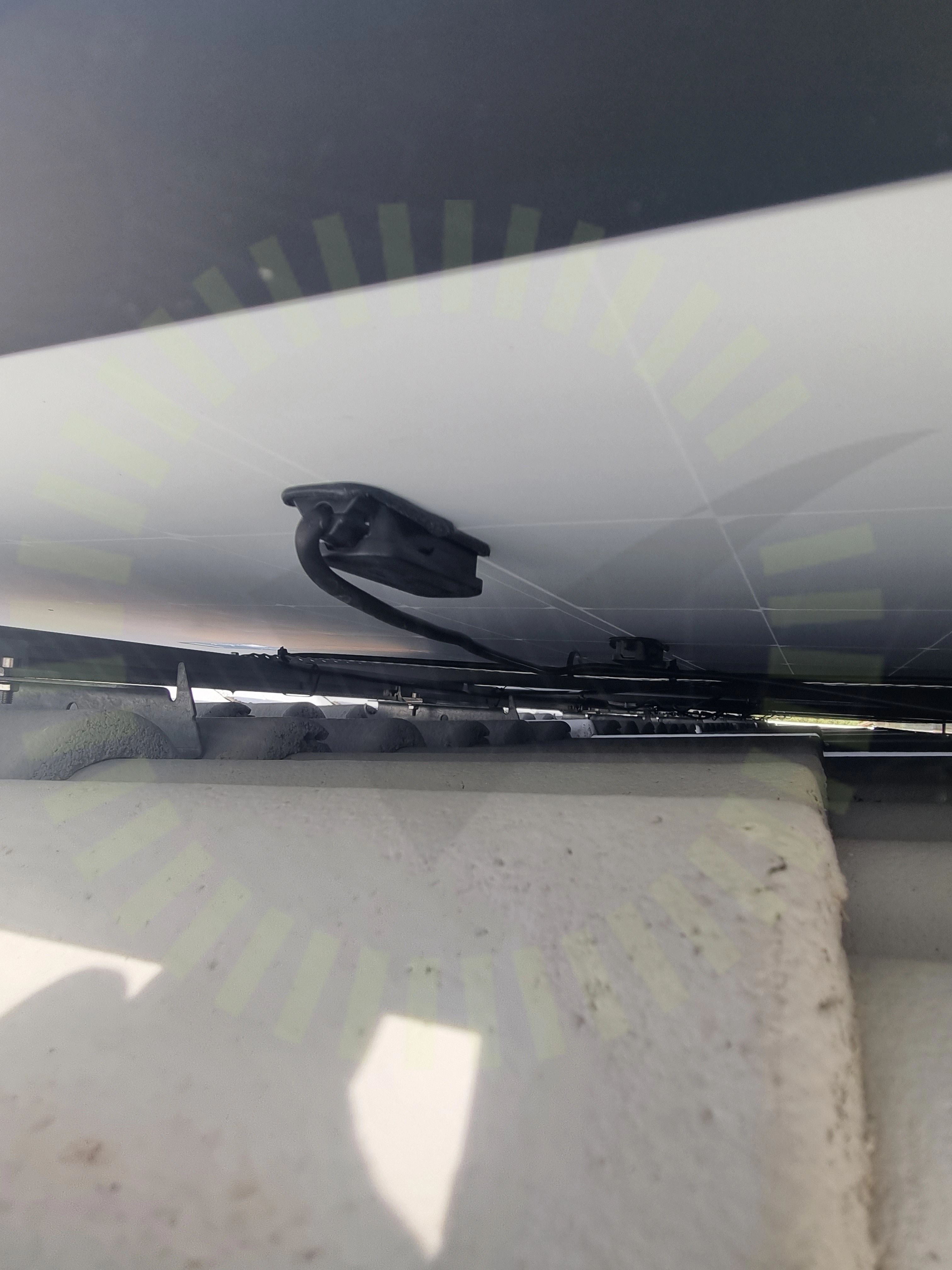

4.4 Kopplingslåda
Inte godkänd
Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

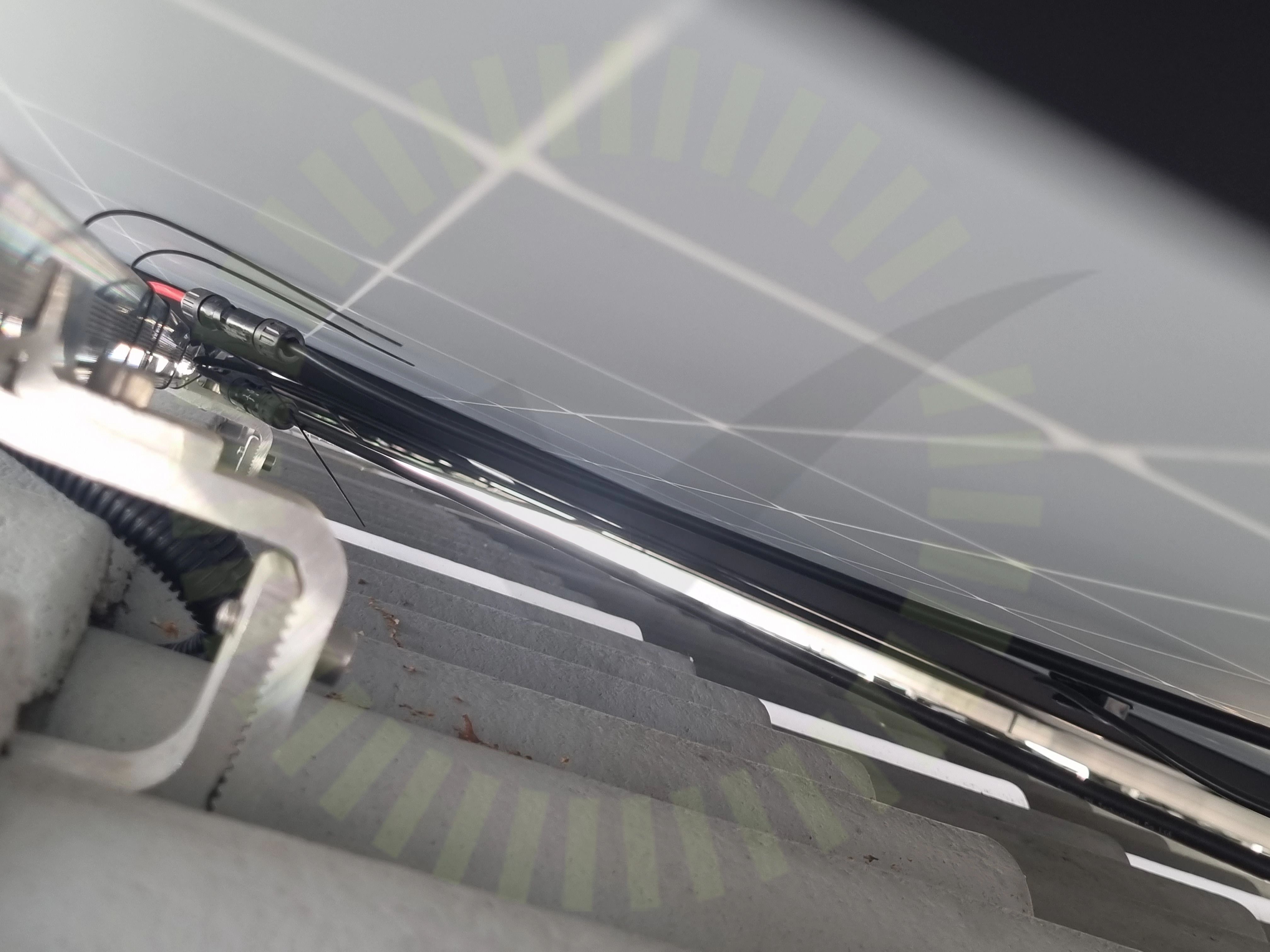

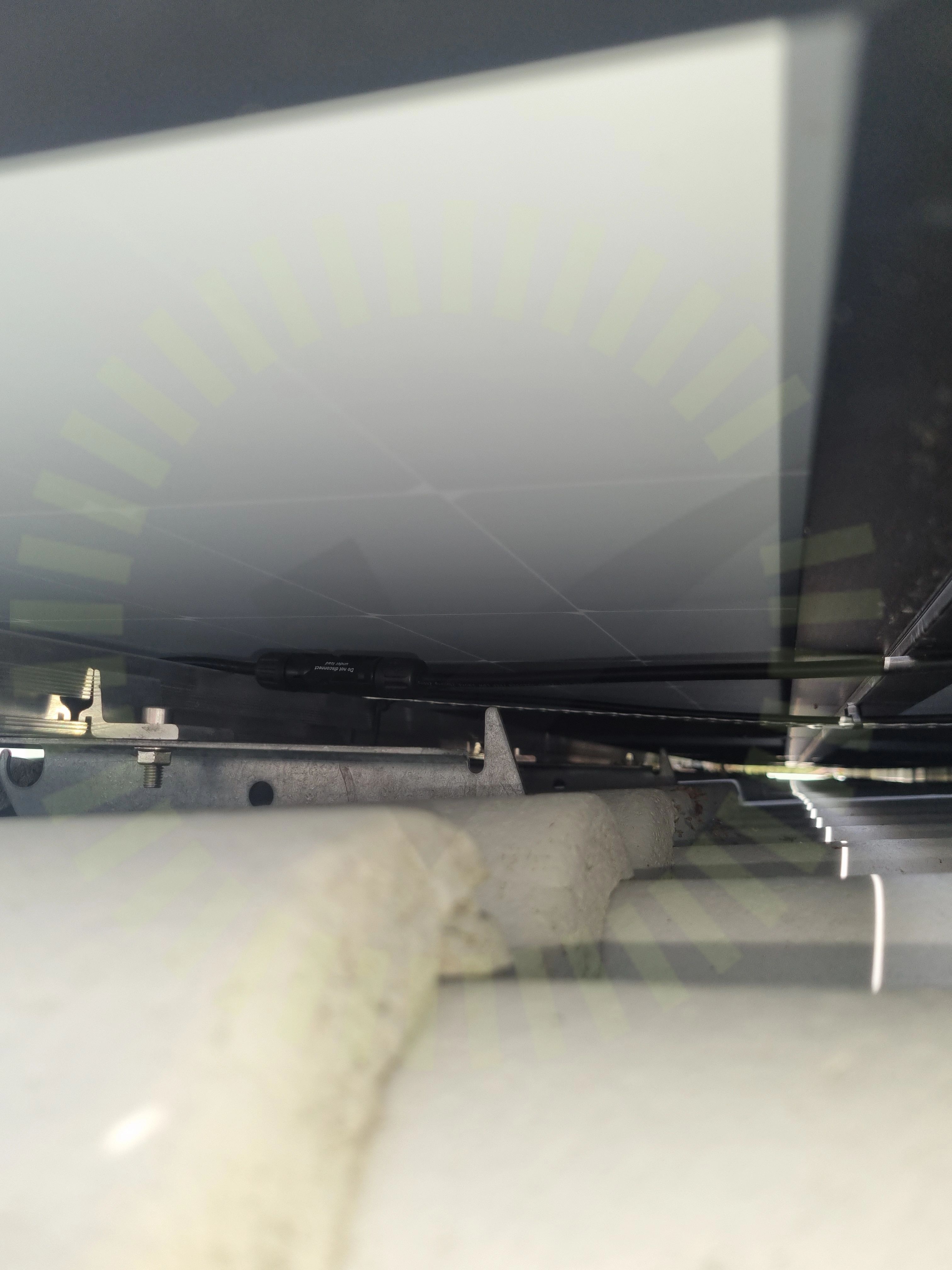

4.5 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
10/16
Ej tillgängligt vid besiktning
1/16
Tak 1, K2: SingleRail: CrossHook 4S
Anmärkningar
6/29

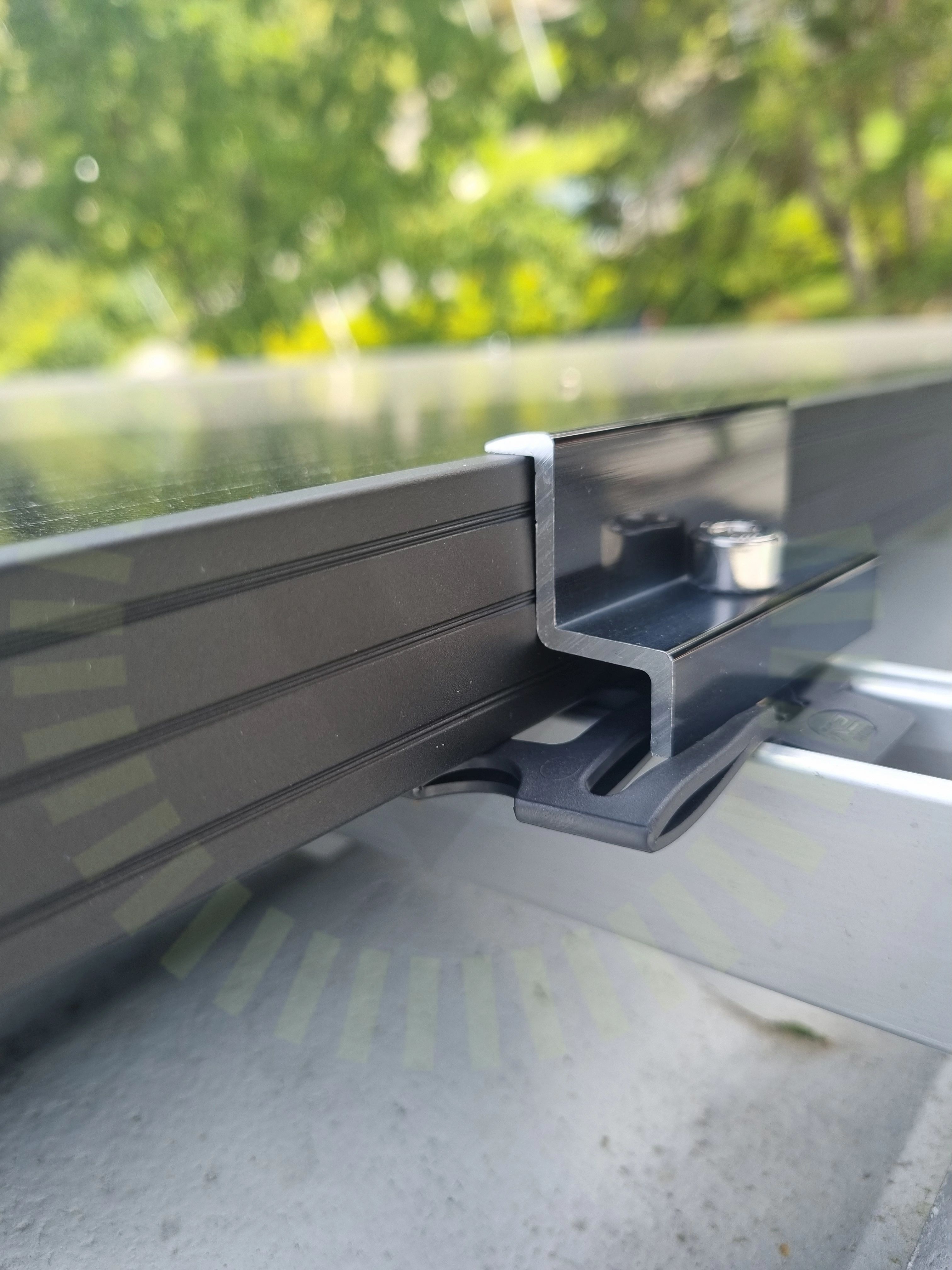

5.1 Föremål mellan skena och panelram
Inte godkänd
Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

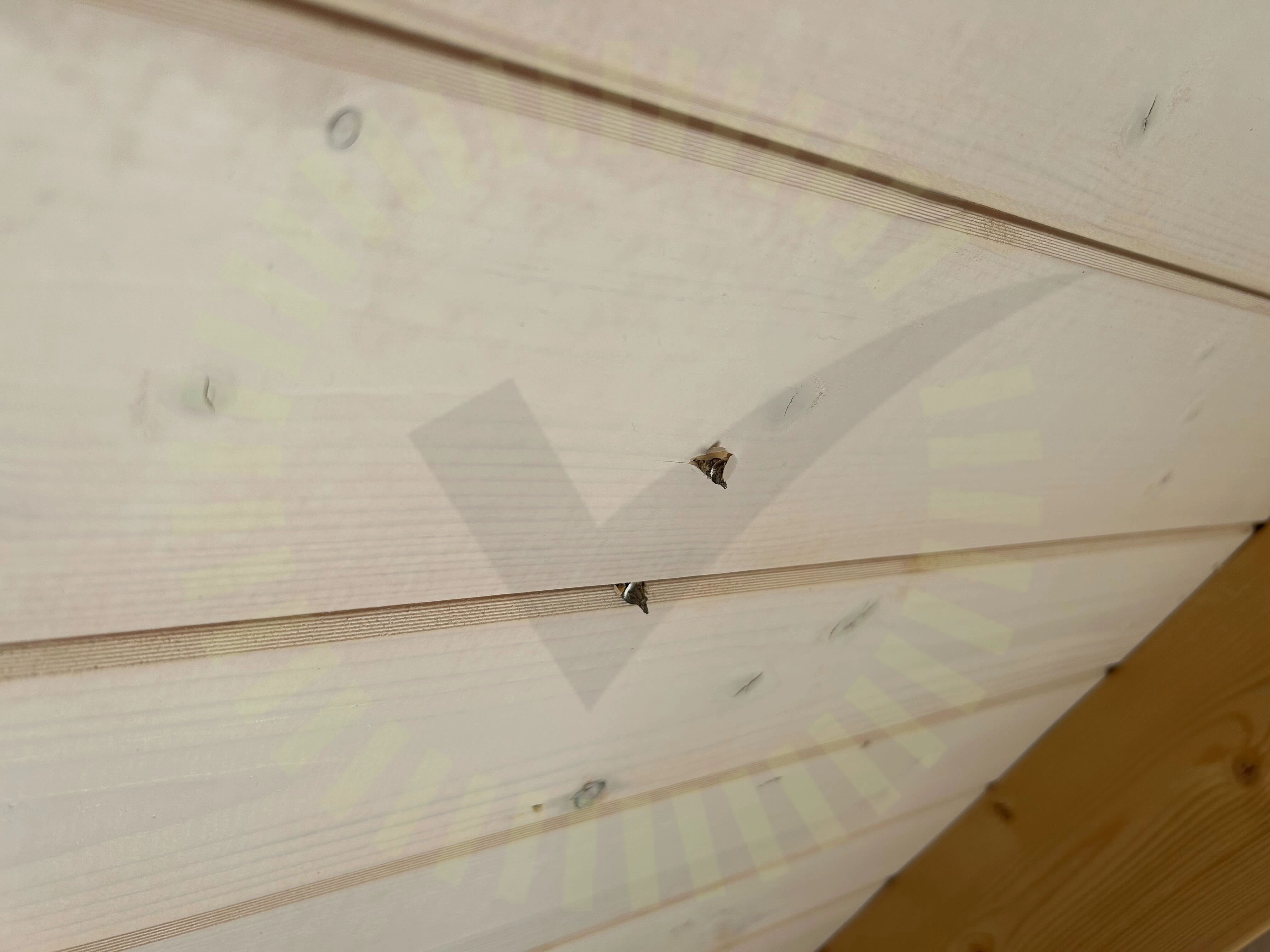

5.2 Infästning utanför takstol
Inte godkänd
Kroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol

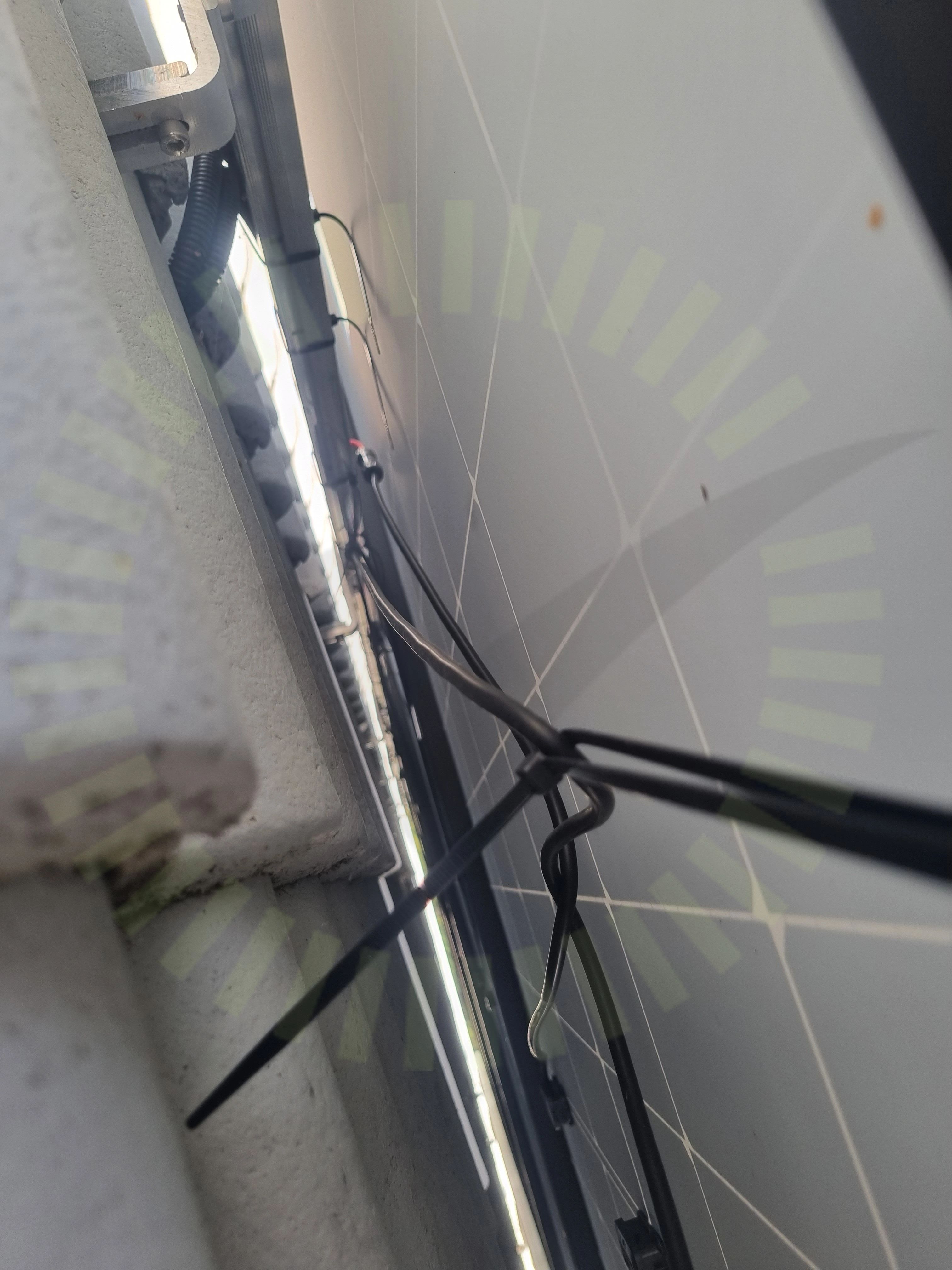

5.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.
5.4 Skenornas överhäng
Inte godkänd
Felaktigt överhäng av skenan. Överstiger lastberäkningens max. Uppmätt överhäng cirka 500mm
5.5 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Enligt lastberäkning ska det vara 17 paneler, monterat 15 st paneler.

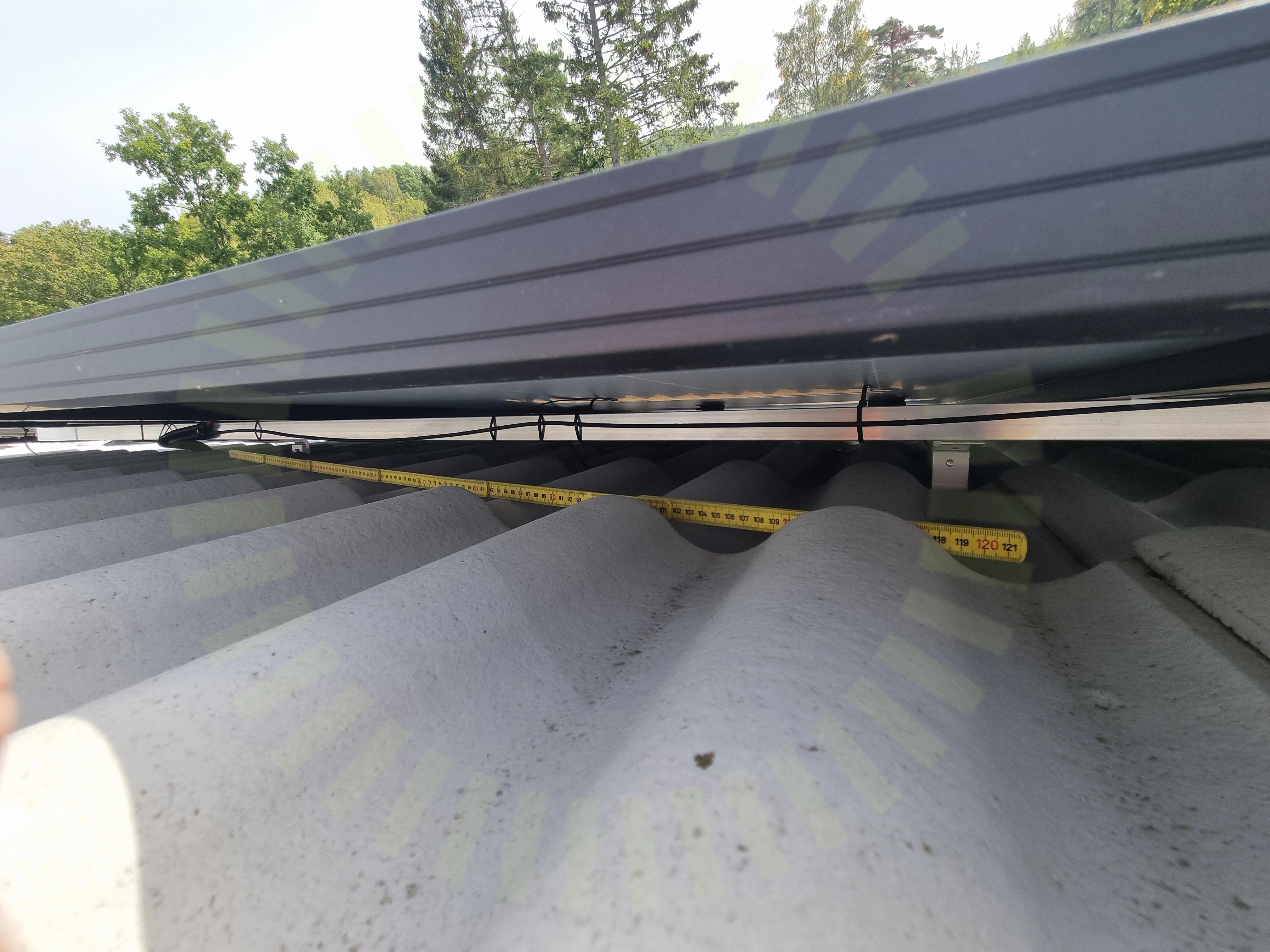

5.6 Takkrokarnas CC
Inte godkänd
Det maximala avståndet mellan takkrokar är överstiget uppmätt 1200mm.
Godkända kontrollpunkter
21/29
Ej tillgängligt vid besiktning
2/29
Tak 2, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/16

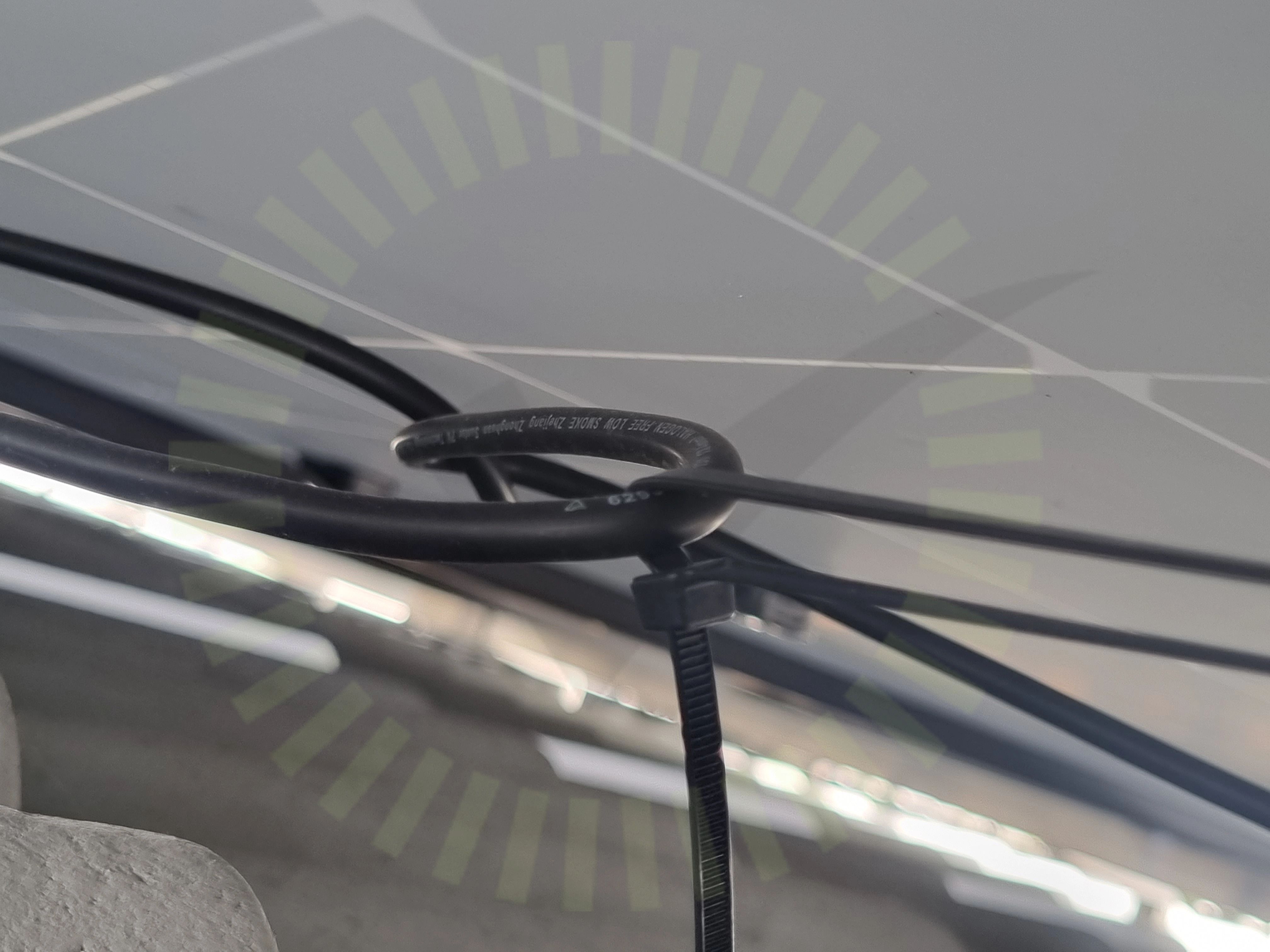

6.1 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.
6.2 Kopplingslåda
Inte godkänd
Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
6.3 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
12/16
Ej tillgängligt vid besiktning
1/16
Tak 2, K2 SingleRail med MAFI infästning
Anmärkningar
9/19
7.1 Främmande material
Inte godkänd
Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Blandade montagesytem infästning från Mafi och skena från K2.
7.2 Heavy Brackets
Inte godkänd
Två system är blandade. Det finns inget underlag på var eller om Heavy Brackets behövs.
7.3 Läktinfästning
Inte godkänd
Två montagesytem är blandade, korrekt infästning går inte att fram
7.4 Råspontsinfästning Tile Bracket
Inte godkänd
Två montagesytem är blandade korrekt infästning I råspont går inte att ta fram.
7.5 Skenornas infästning
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
7.6 Skenornas överhäng
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
7.7 Snö- och Vindlastberäkning
Inte godkänd
Två montagesytem är blandade, en korrekt lastberäkning går inte att fram.
7.8 Underbyggnad
Inte godkänd
Två montagesytem är blandade, underlag för att kontrollera underbyggnad går ej att ta fram.
7.9 Takkrokarnas CC
Inte godkänd
Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.
Godkända kontrollpunkter
8/19
Ej tillgängligt vid besiktning
2/19
Varselmärkning
Anmärkningar
1/5

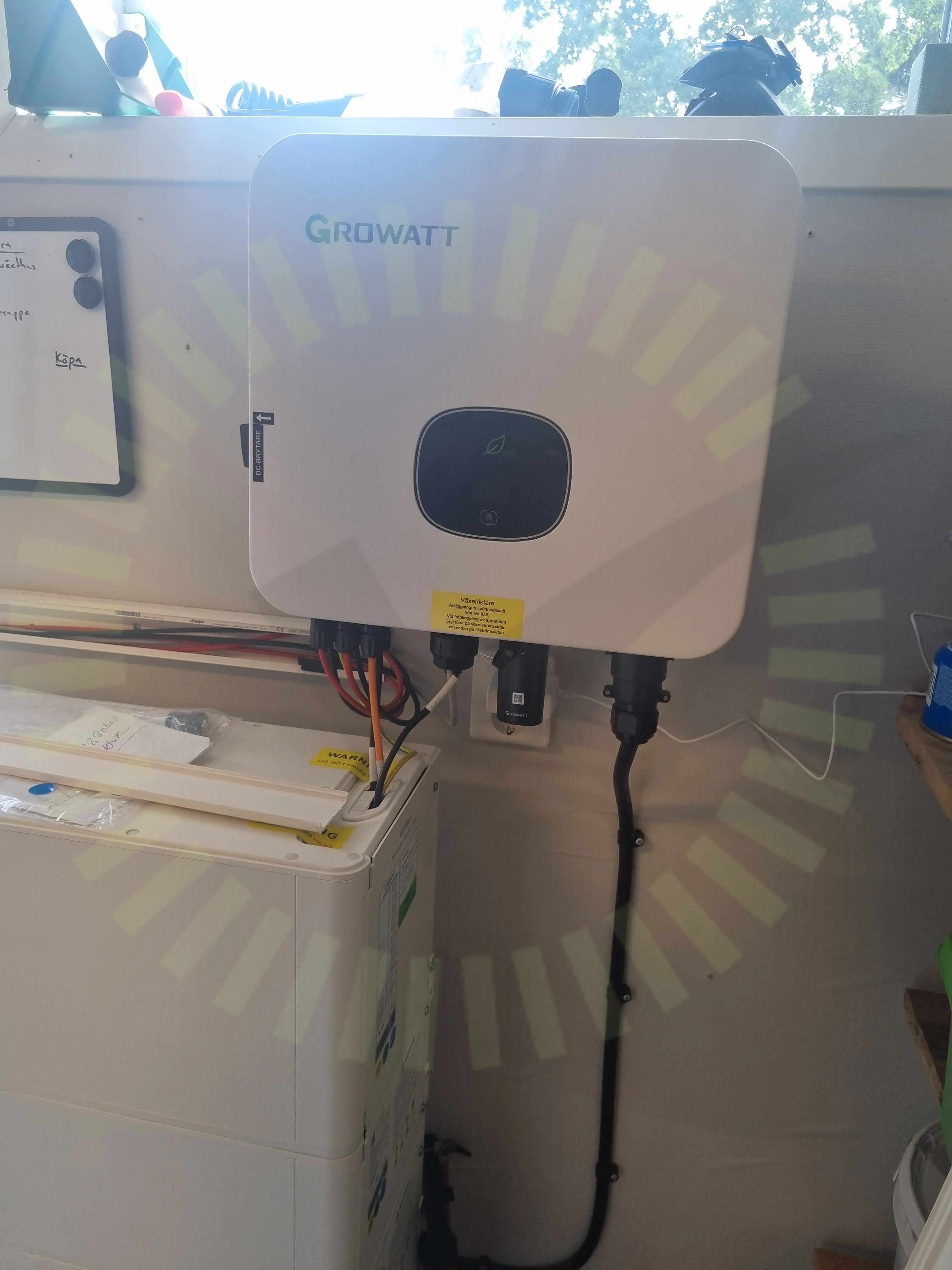

8.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
4/34
9.1 AC Anslutning Växelriktare
Inte godkänd
Växelriktaren är inte ansluten korrekt till central. Neutral ledaren ligger på samma plint som jord och har skapat ett TN-C system. Neutral ledaren skulle behöva ligga på en separat nollplint då det är ett TN-S system hela vägen från fasadmätarskåp till undercentral där växelriktare är installerad. Får ej gå från TN-S tillbaka till TN-C.
9.2 AC Kablage förläggning
Inte godkänd
AC kablage är inte lämpligt uppfäst.
9.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

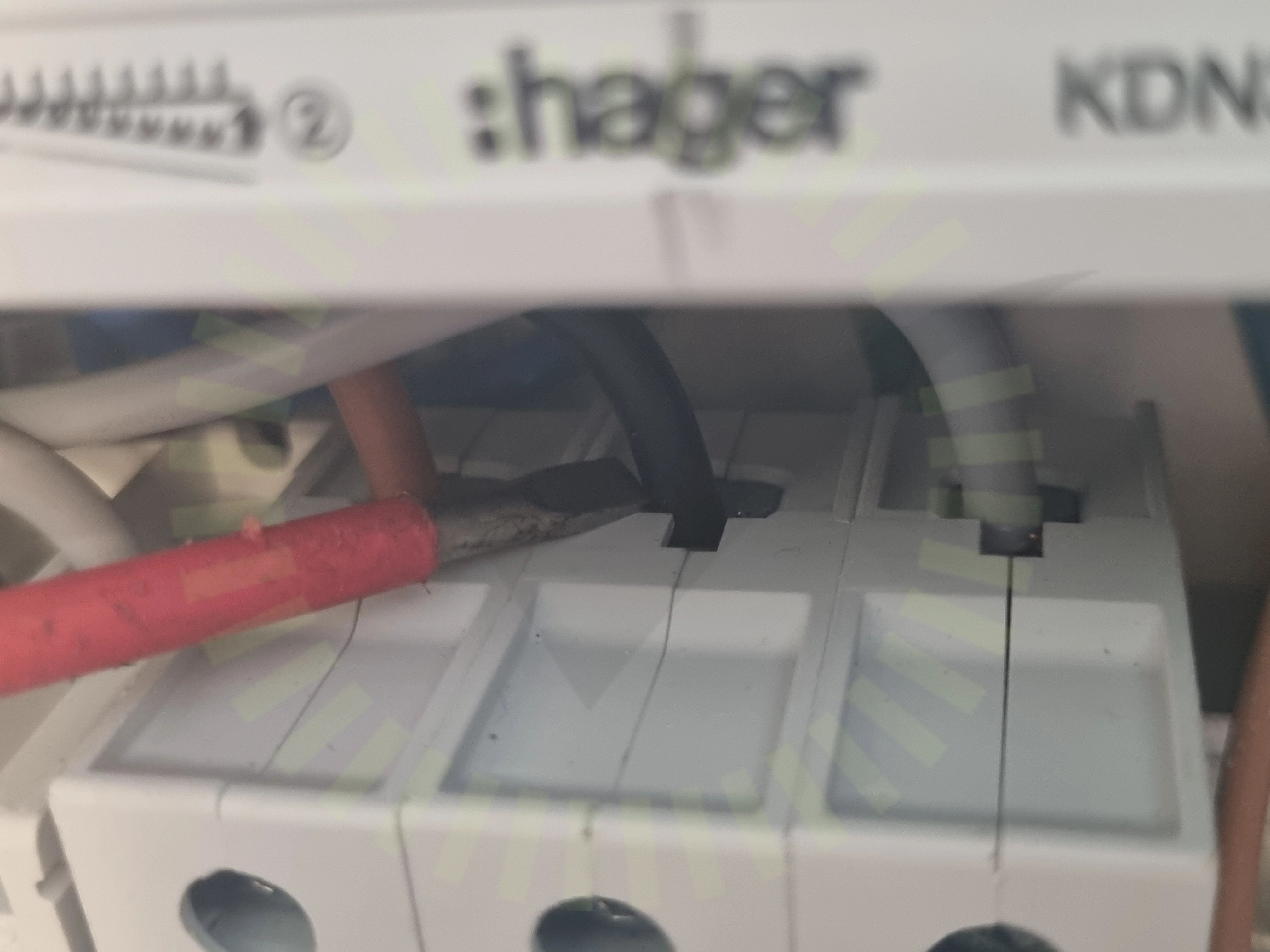

9.4 Uppskalad ledare
Inte godkänd
Isolering är klämd i plint. Säkring till växelriktare
Godkända kontrollpunkter
30/34
