Besiktningsrapport

9.6

Installation av

Solvision

Datum

6 september 2023

Ort

Järna, Stockholms län

Placering

Återställande av takpannor

DC Kablage förläggning

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Undercentral

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, Weland Stål: Läktfästen (29)Undercentral (9)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

4/25

3.1 Placering

Inte godkänd

Paneler ligger högre än nockpannorna.

3.2 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning på garage samt hus.

MA5104. Sid 1 (1) | Version 4 - 221101

3.3 Underbyggnad

Inte godkänd

Läkten längst ner är för klena för den beräknade lasten. Komplettering med fler krokar behövs.

PD5109 | Version 4 - 221028 | Sid 1 (1)

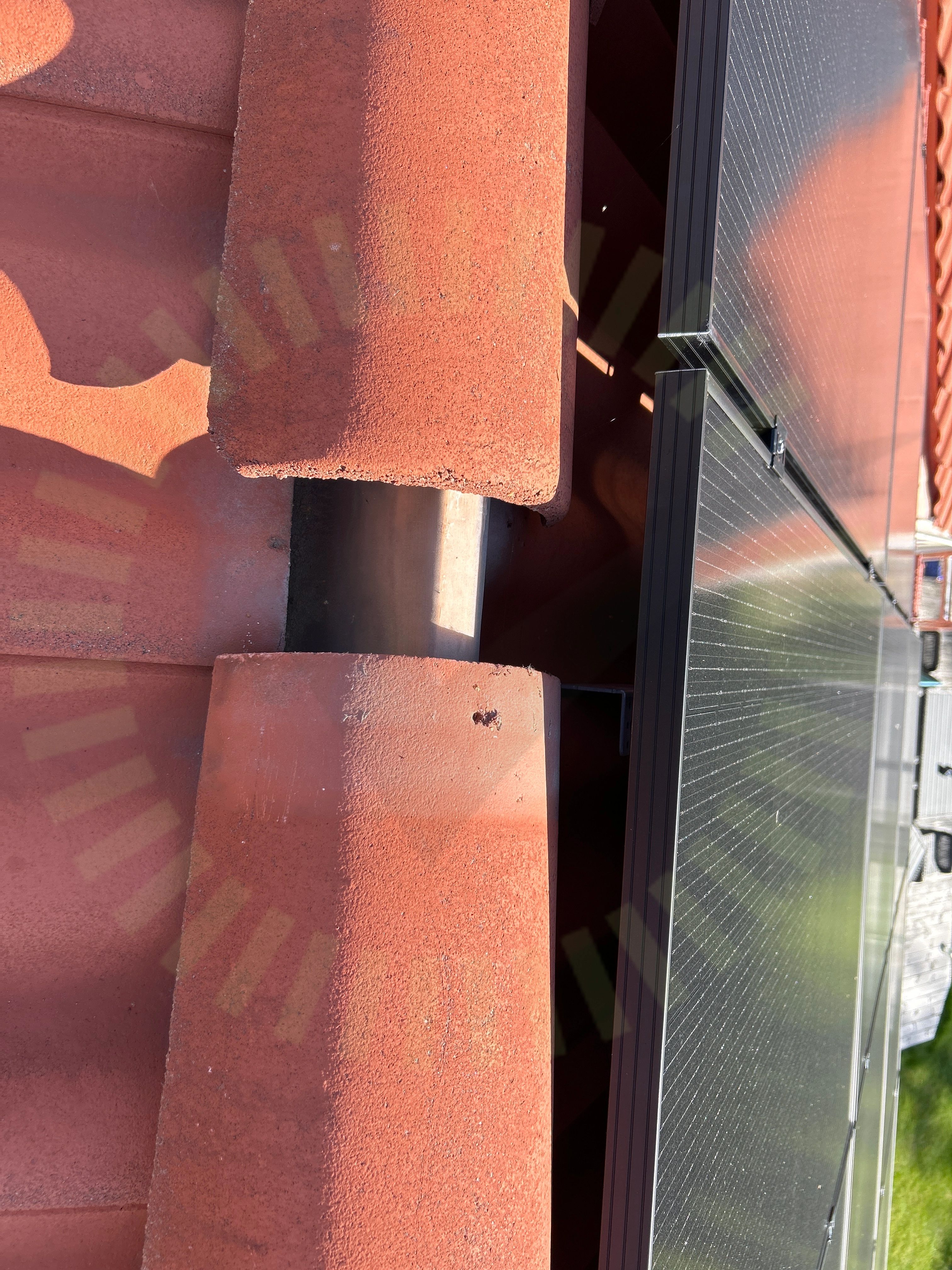

3.4 Återställande av takpannor

Inte godkänd

Takpannor är inte fastsäkrade efter montering

Godkända kontrollpunkter

20/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Läktinfästning

Mittklämma skruv

Mittklämmor

Skador

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/25

Tvådelad Takkrok

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

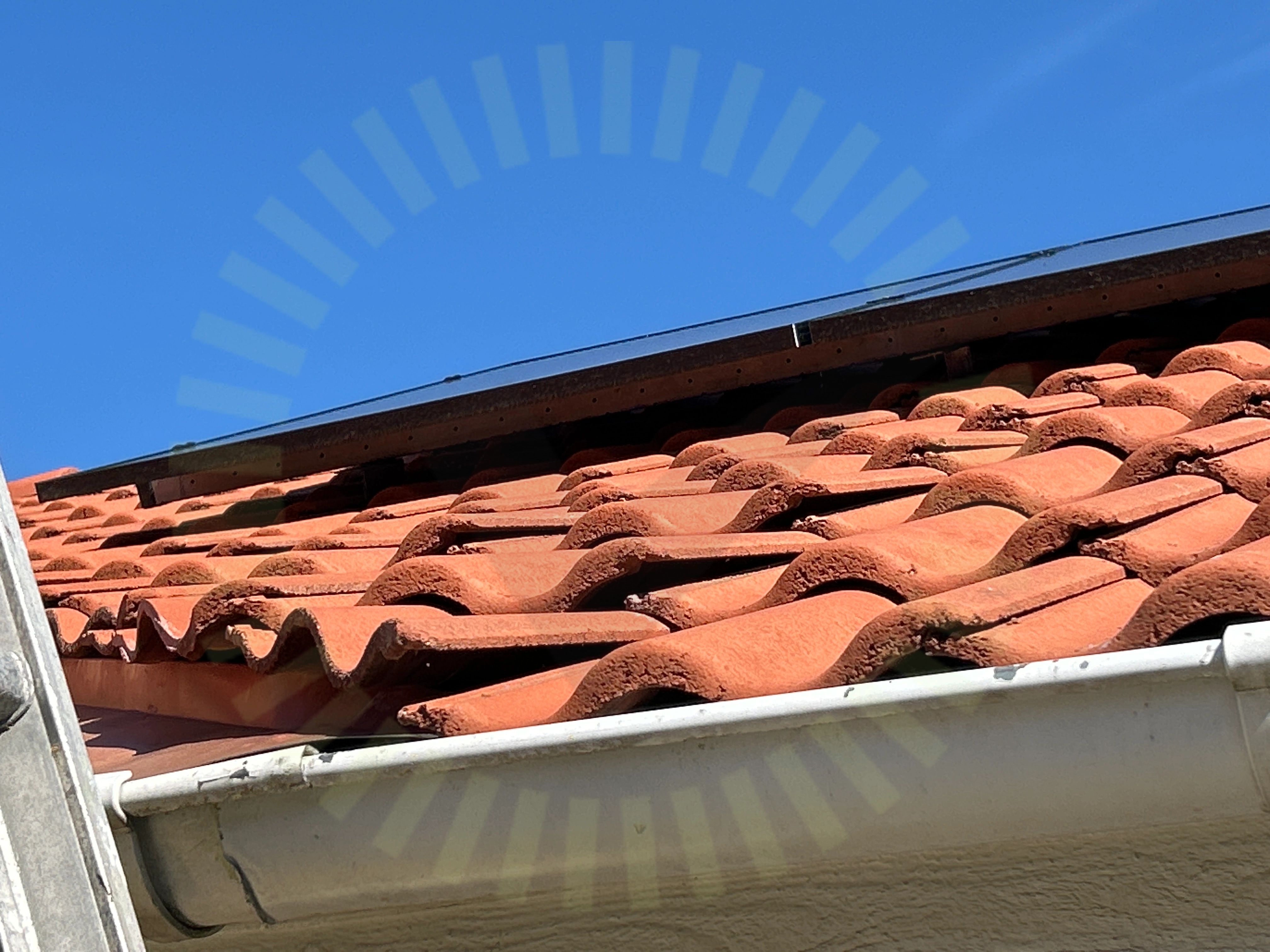

6.1 DC Kablage förläggning

Inte godkänd

Slang för DC kabel ligger förlagd så att takpannor inte kan förläggas korrekt.

6.2 Märkning

Inte godkänd

Märkning för säkring till UC i garage saknas. Placerad i mätarskåp.

Godkända kontrollpunkter

30/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
