Besiktningsrapport

9.4

Installation genom

Moveco

Datum

25 februari 2025

Ort

Dalarö, Stockholms län

Skada vid brytare

Säkerhetsavstånd

Klämmornas placering

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Installerad av Moveco som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10RT-B54HBB (19)Tak 1, ESDEC Lutande Panntak (25)Undercentral (7)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7

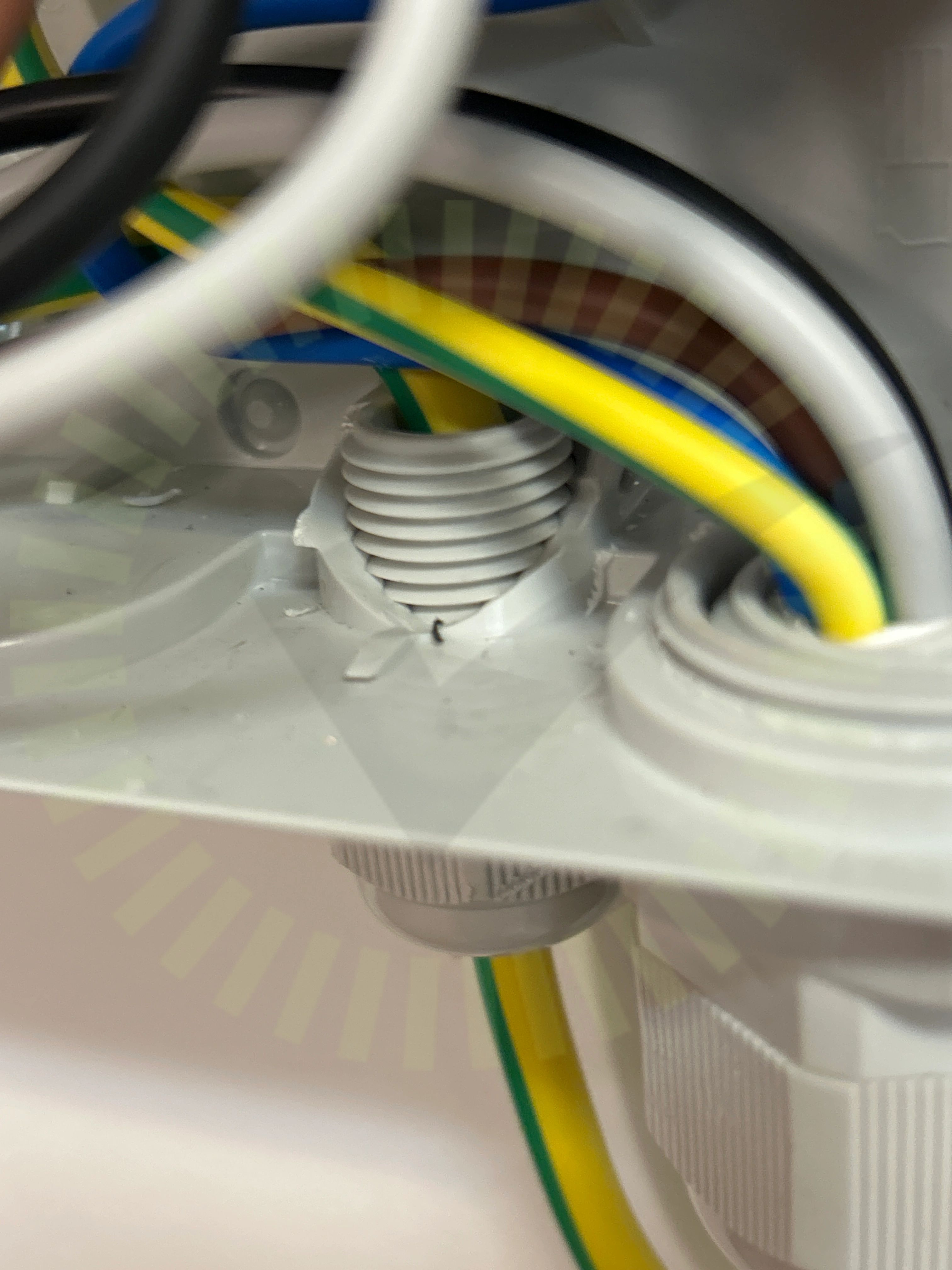

4.1 Skada vid brytare

Inte godkänd

Brytare skadad. Locket kan endast skruvas fast med den övre skruven.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

2/19

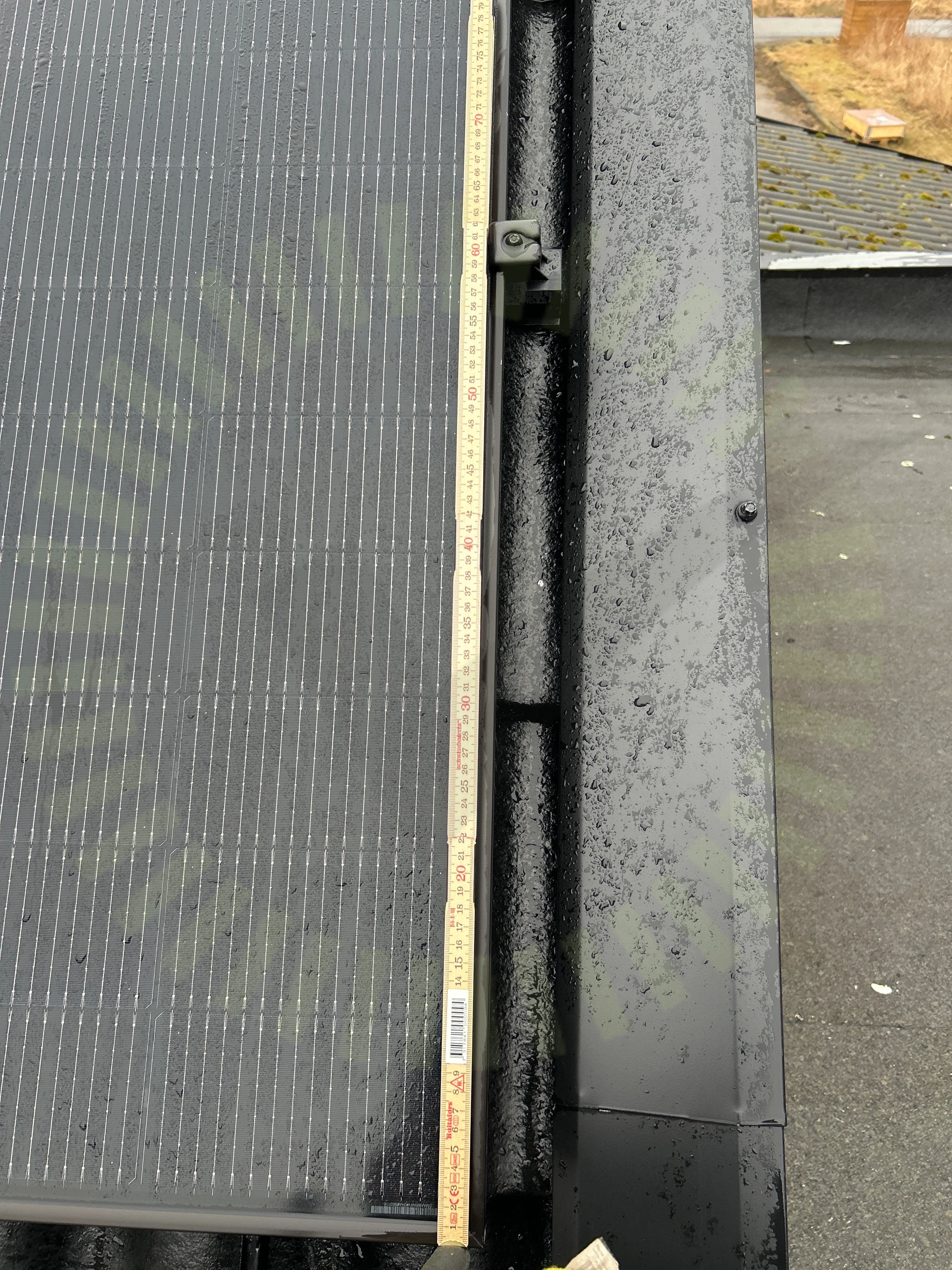

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Närliggande snörasskydd innebär risk för extra snölaster.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-17

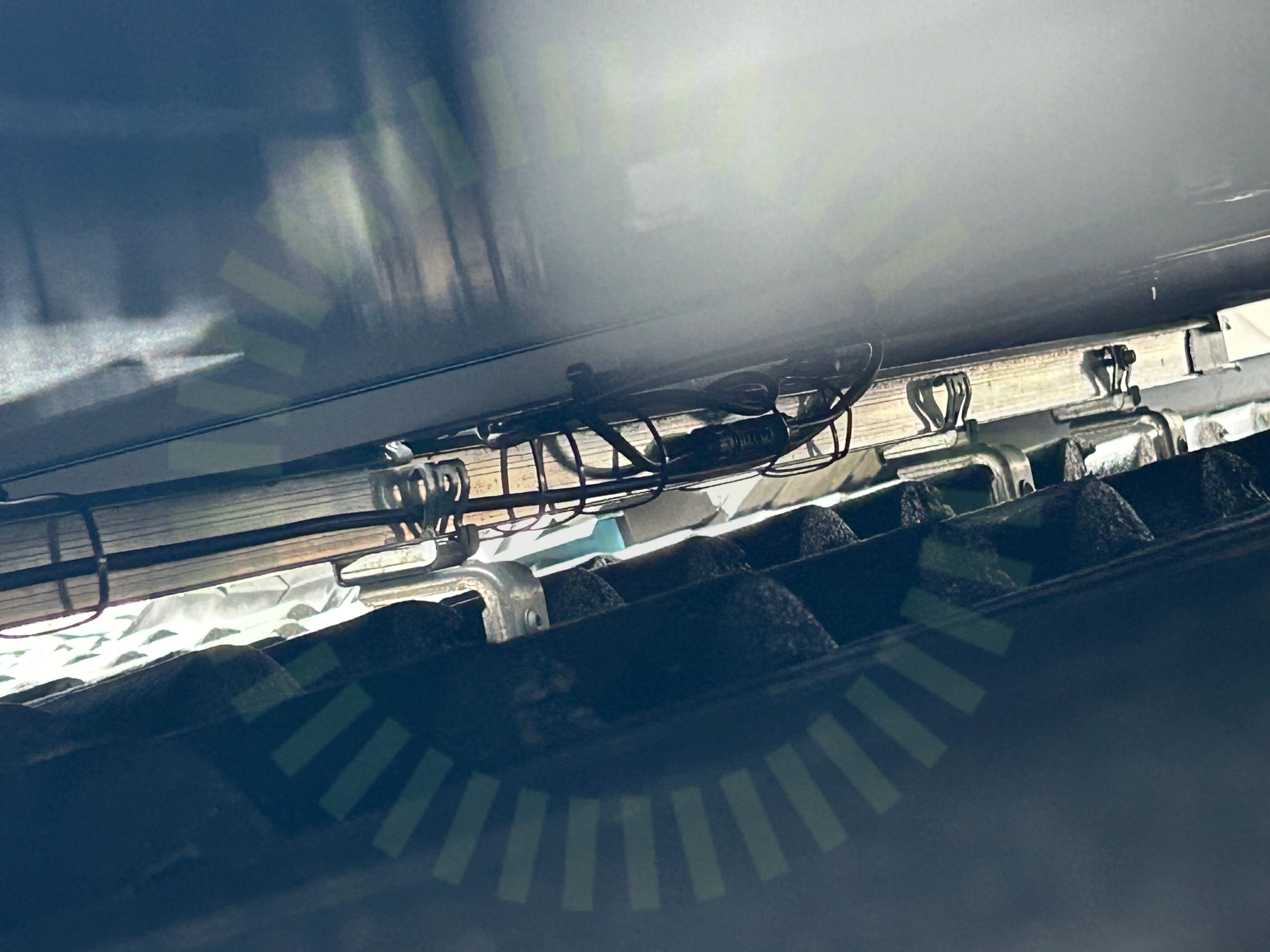

5.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

17/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

6.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

6.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant. Gäller även upp till nock.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

23/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Infästning

IP-Klassning

Kabelinföringar

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
