Besiktningsrapport

8.7

Installation genom

Fire Mountain AB

Datum

12 mars 2024

Ort

Halmstad, Hallands län

Skada vid brytare

Kopplingslåda kablage

Skenornas infästning

+ 8

86% godkända

14% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 xxx/MR

Montagesystem

Renusol: VS+

Växelriktare

Fronius: Symo 10-20 kW

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Fire Mountain AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, JA Solar: JAM54S30 xxx/MR (16)Tak 1, Renusol: VS+ (28)Undercentral (8)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Kundkommentar

Installationen är inte levererad enligt överenskommelse. Kund har blivit lovad att det skulle monteras två växelriktare.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

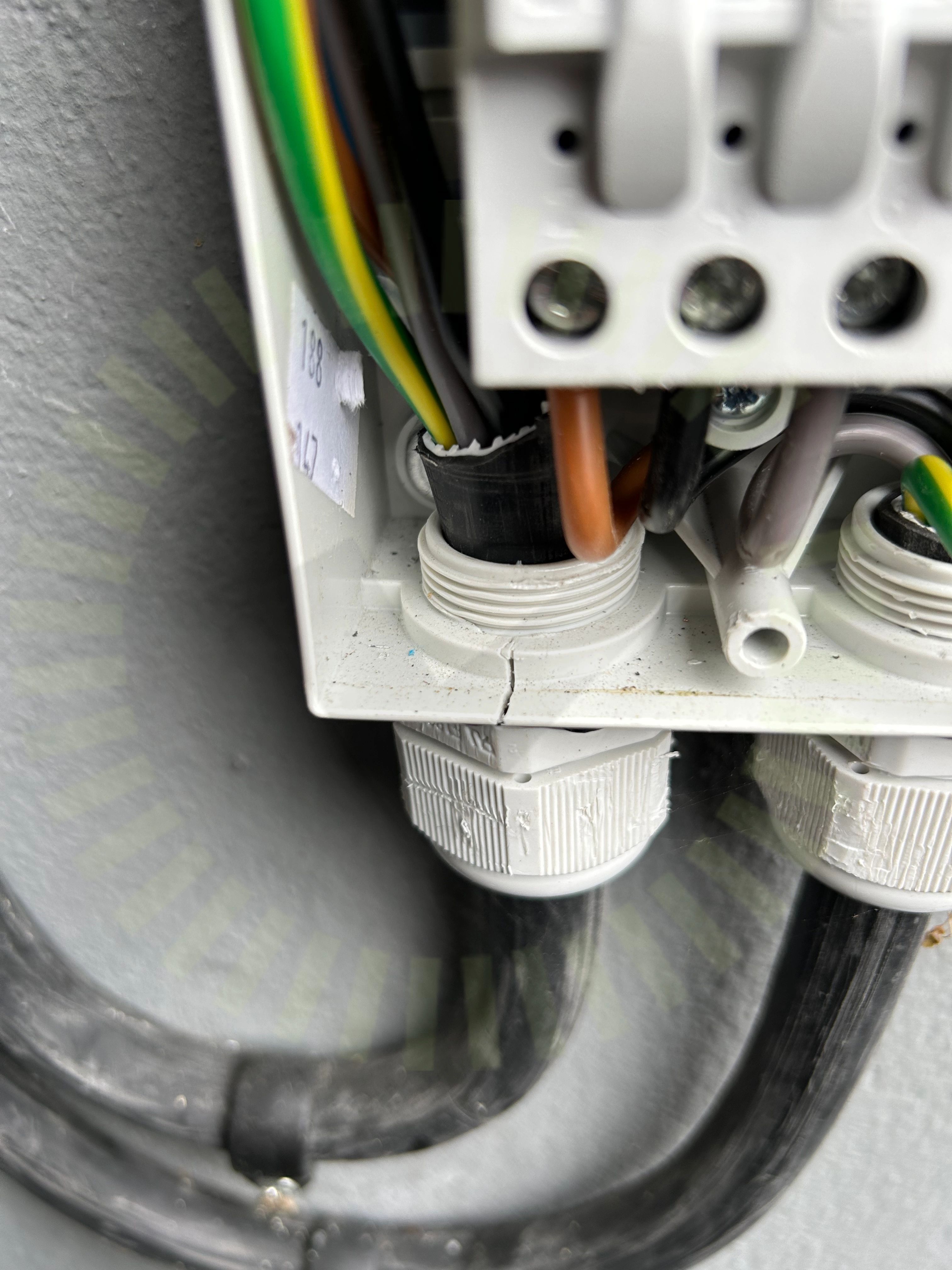

2.1 Skada vid brytare

Inte godkänd

Skador noterade på elmaterial vid brytaren. Sprucken plast vid förskruvning.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

4/16

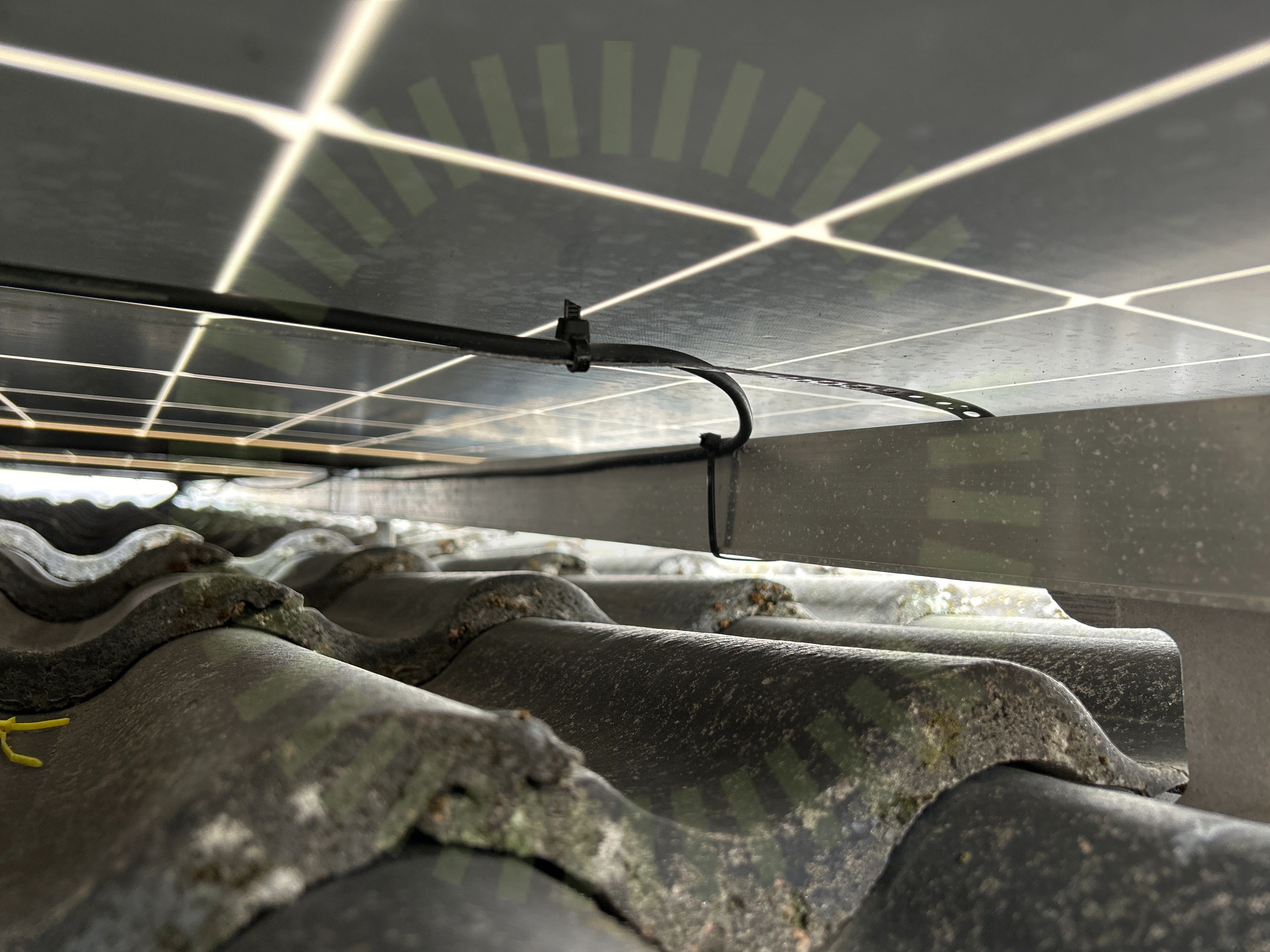

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

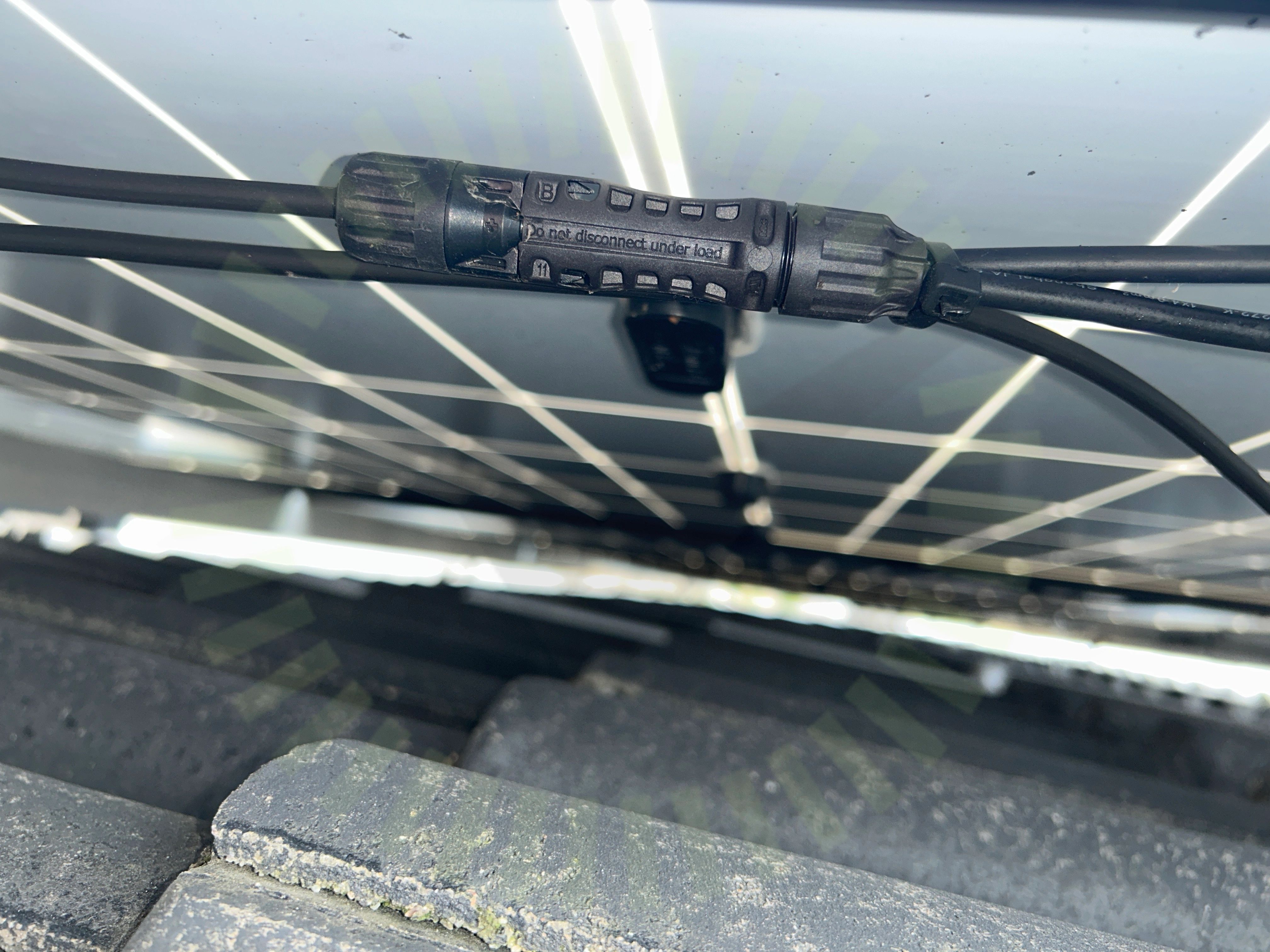

3.2 Kontaktdon

Inte godkänd

Kontaktens förskruvning är bottnad packningen är skadad.

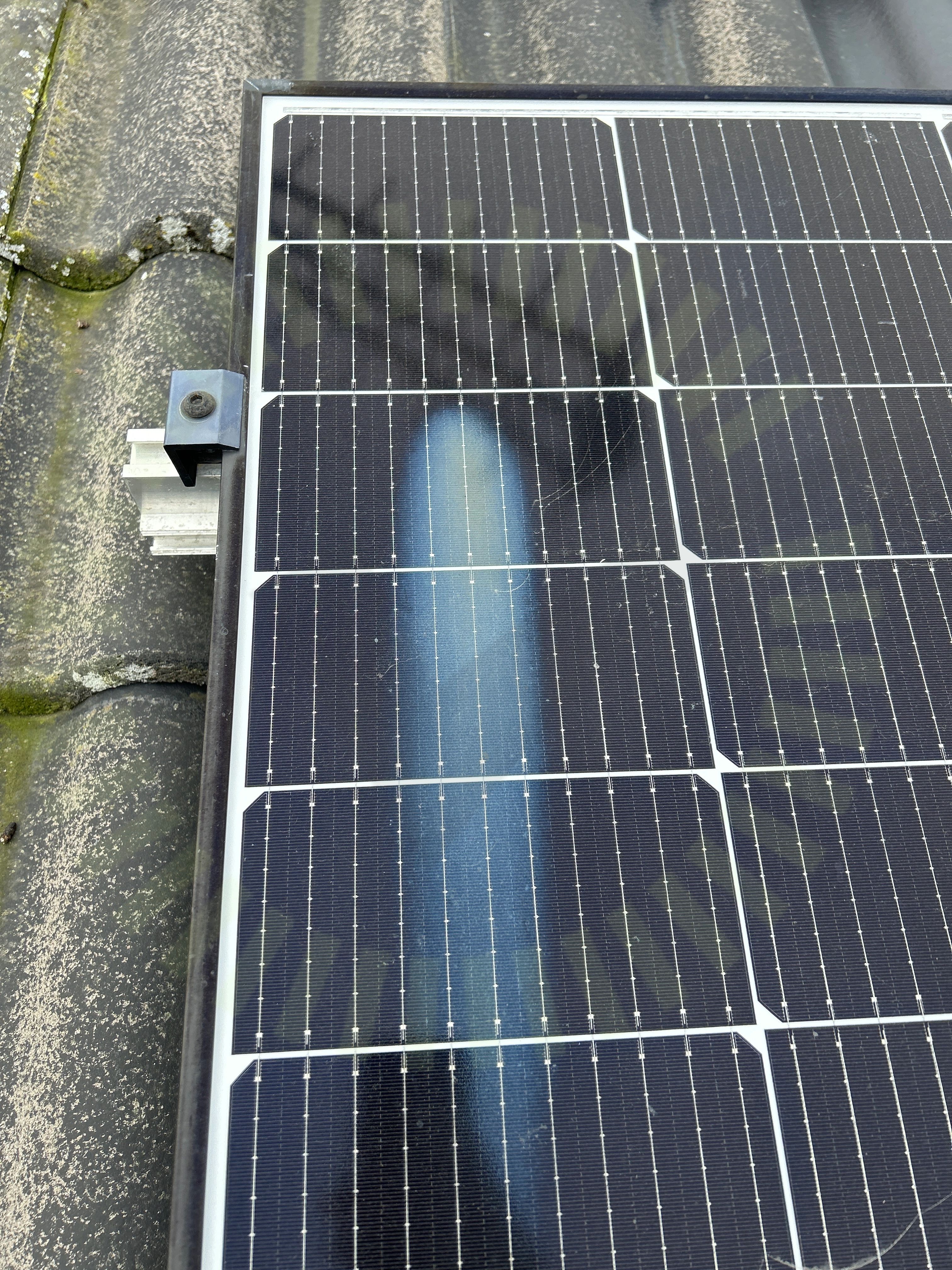

3.3 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

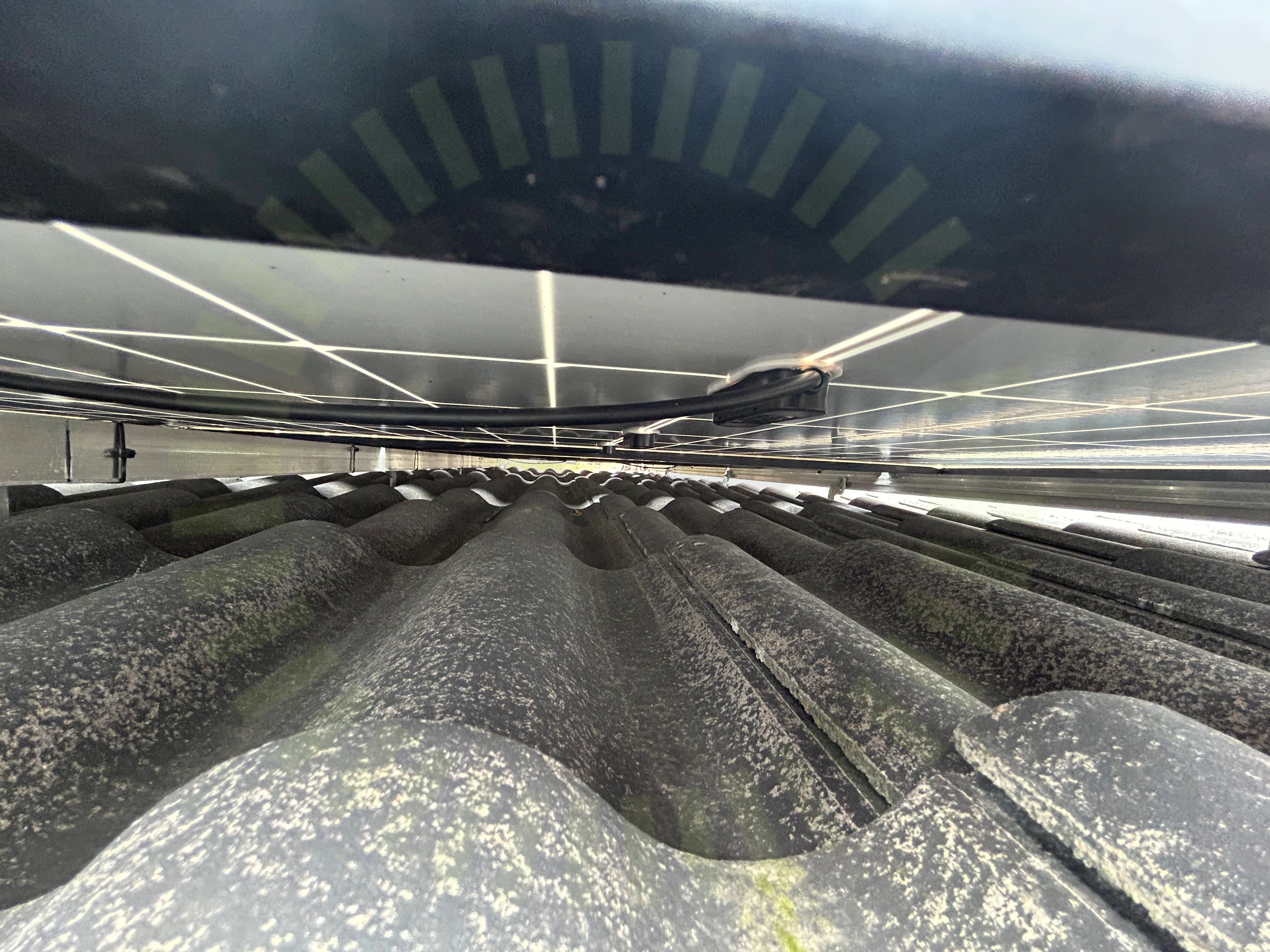

3.4 Kopplingslåda kablage

Inte godkänd

Kablage ut från kopplingslåda är ej uppfäst med tillräckligt stöd.

Godkända kontrollpunkter

11/16

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Renusol: VS+

Anmärkningar

4/23

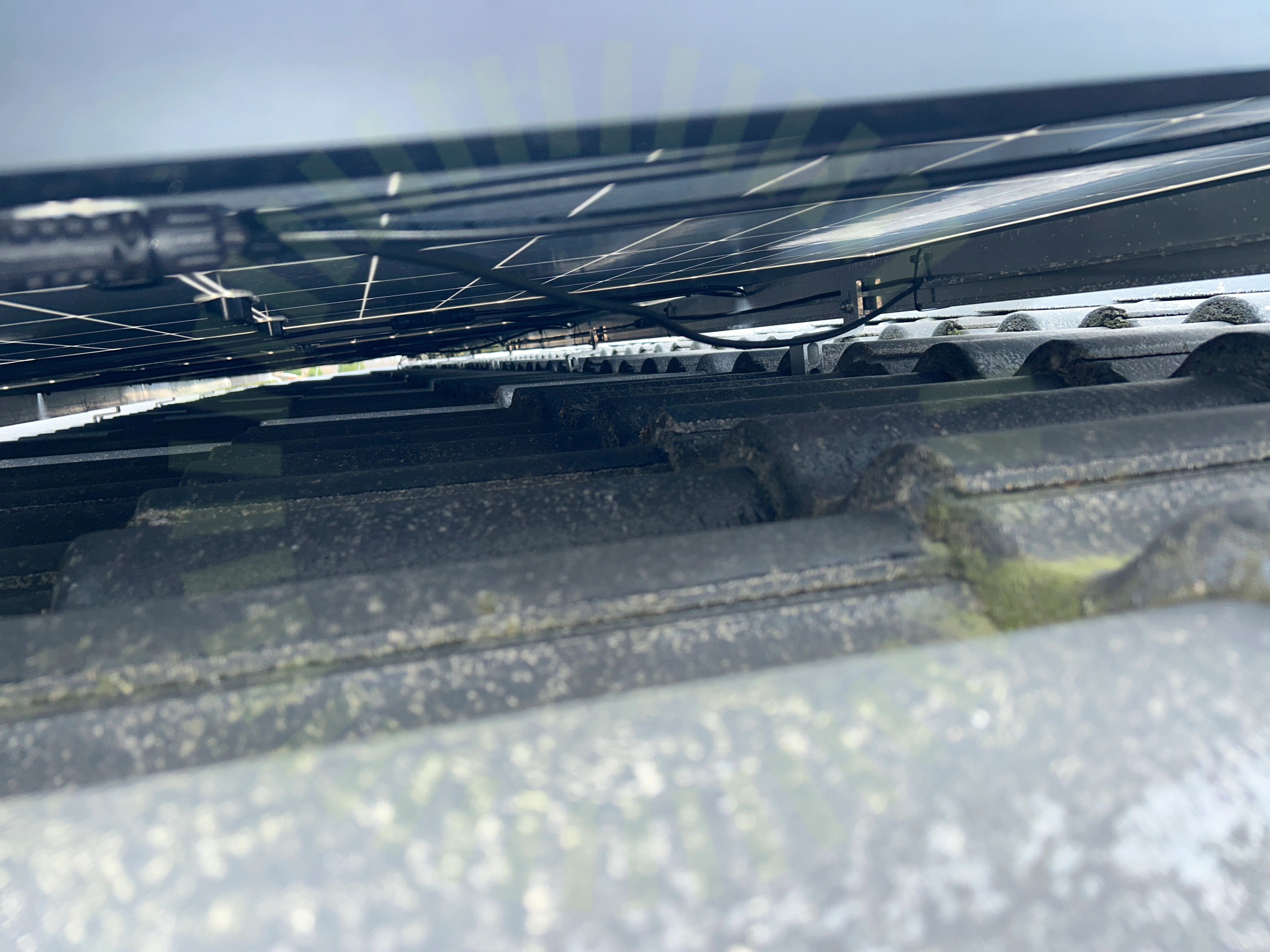

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

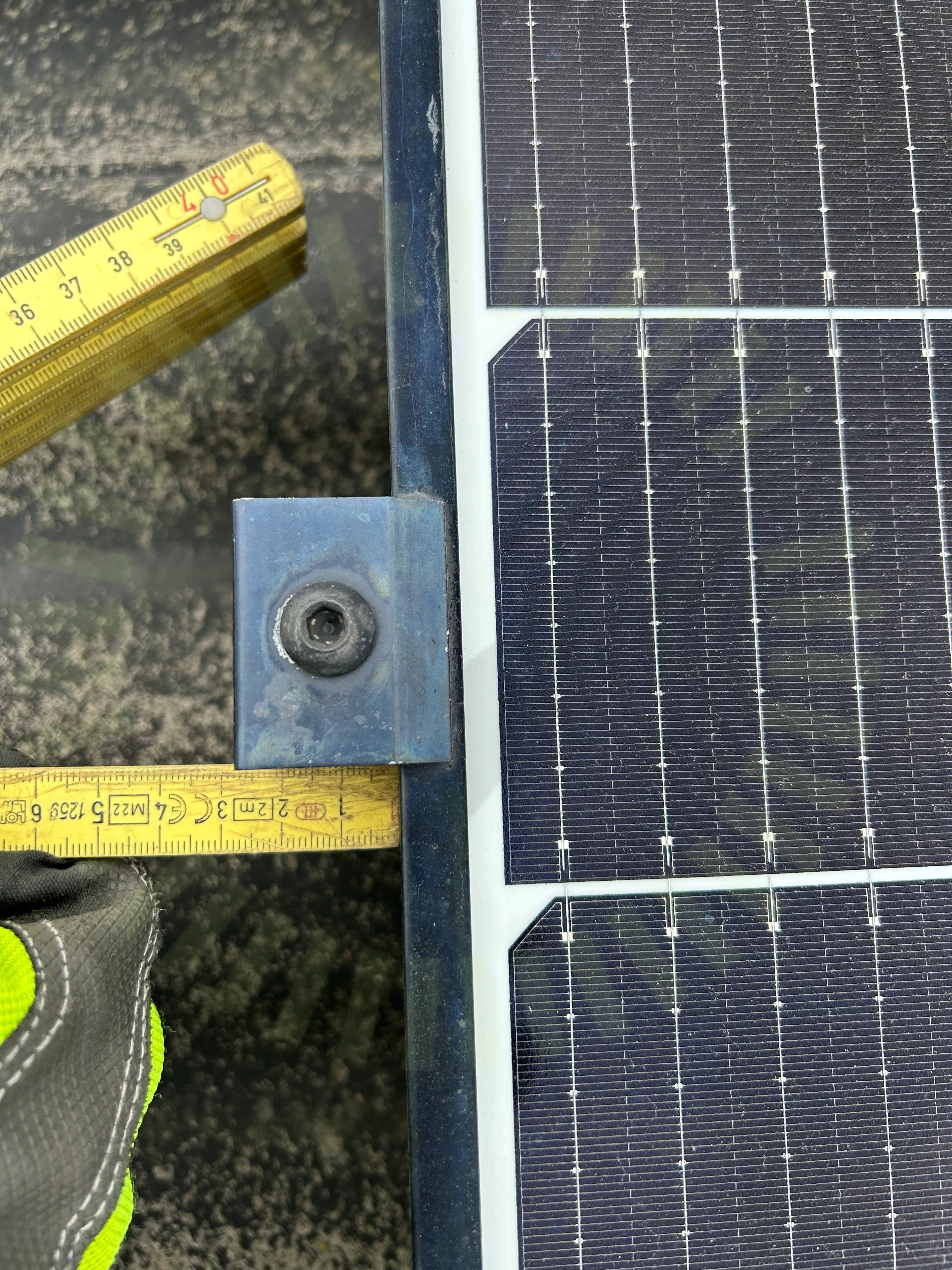

4.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt långt från panelramen. Ändklämma behöver att mer skena ska sticka ut, minst 35mm.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 17

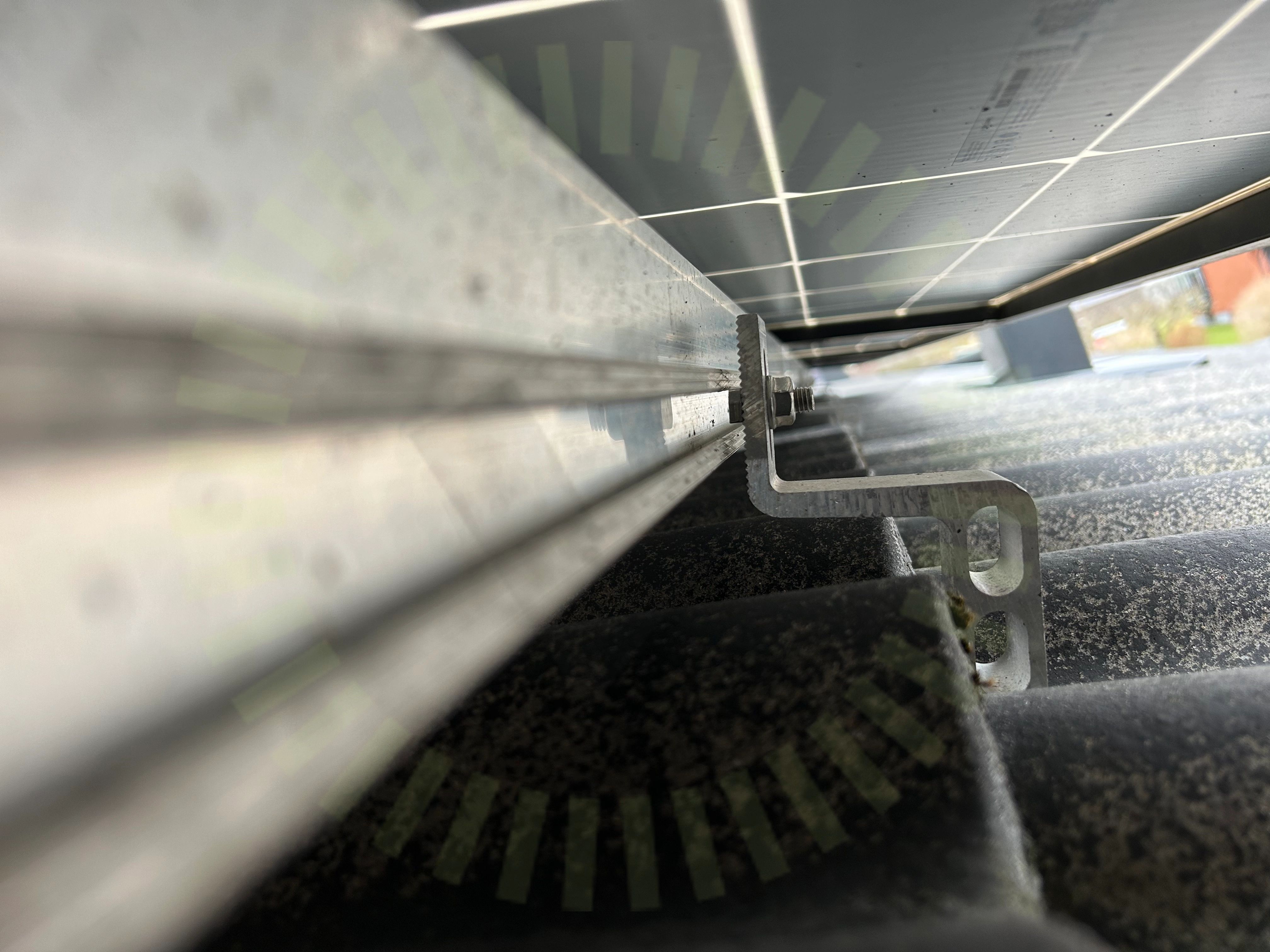

4.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

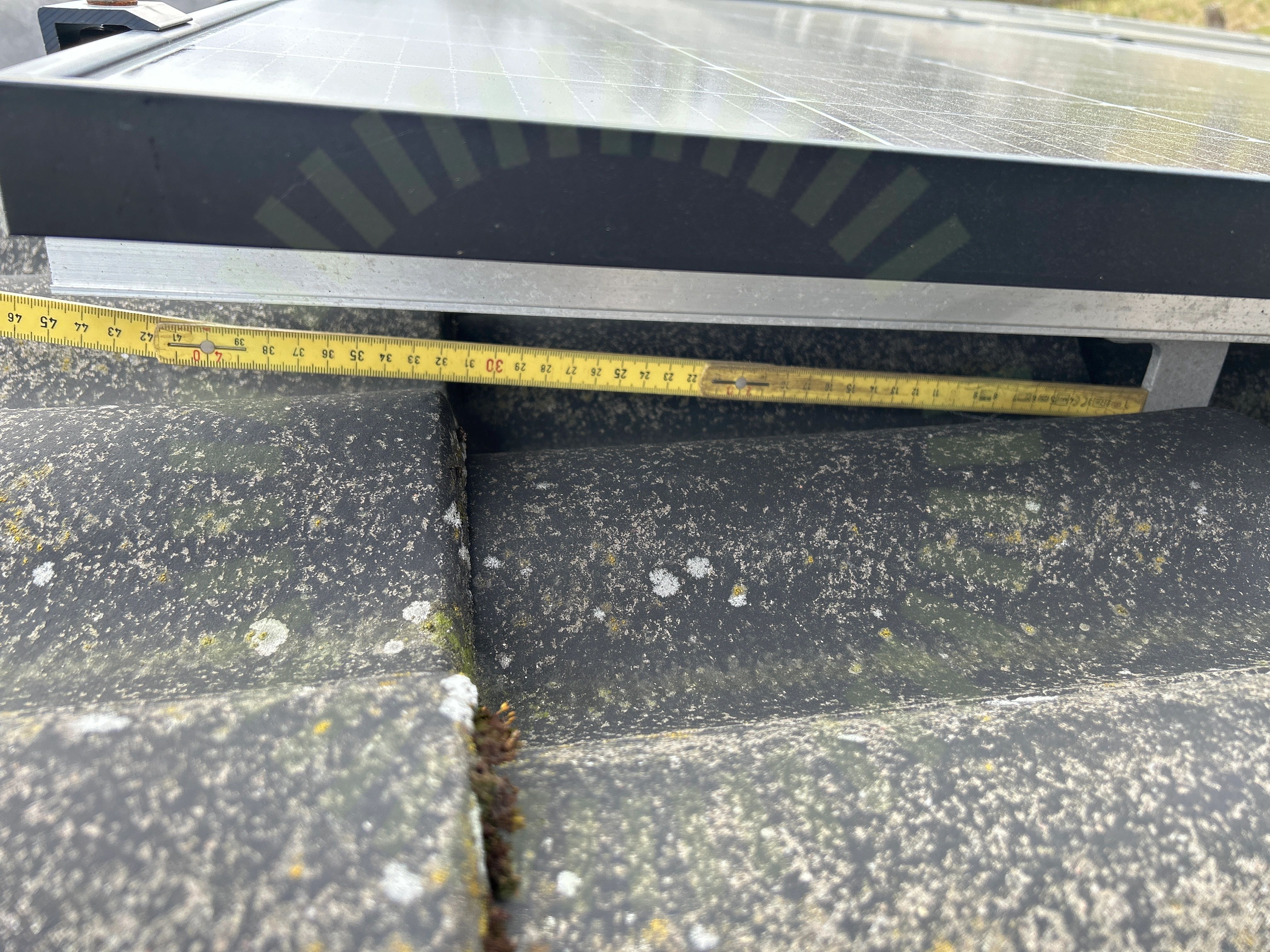

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

Godkända kontrollpunkter

18/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas höjdjustering

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

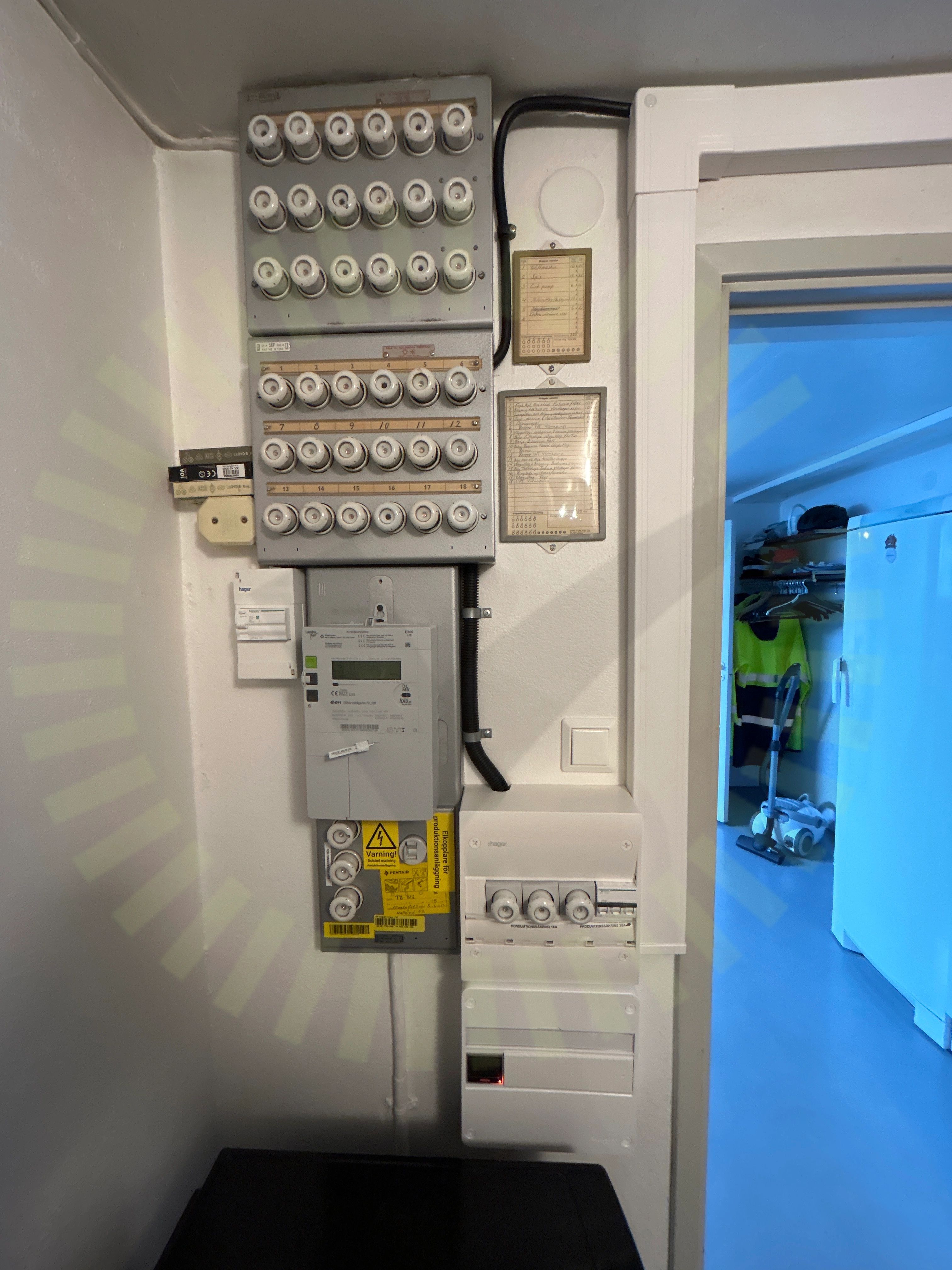

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

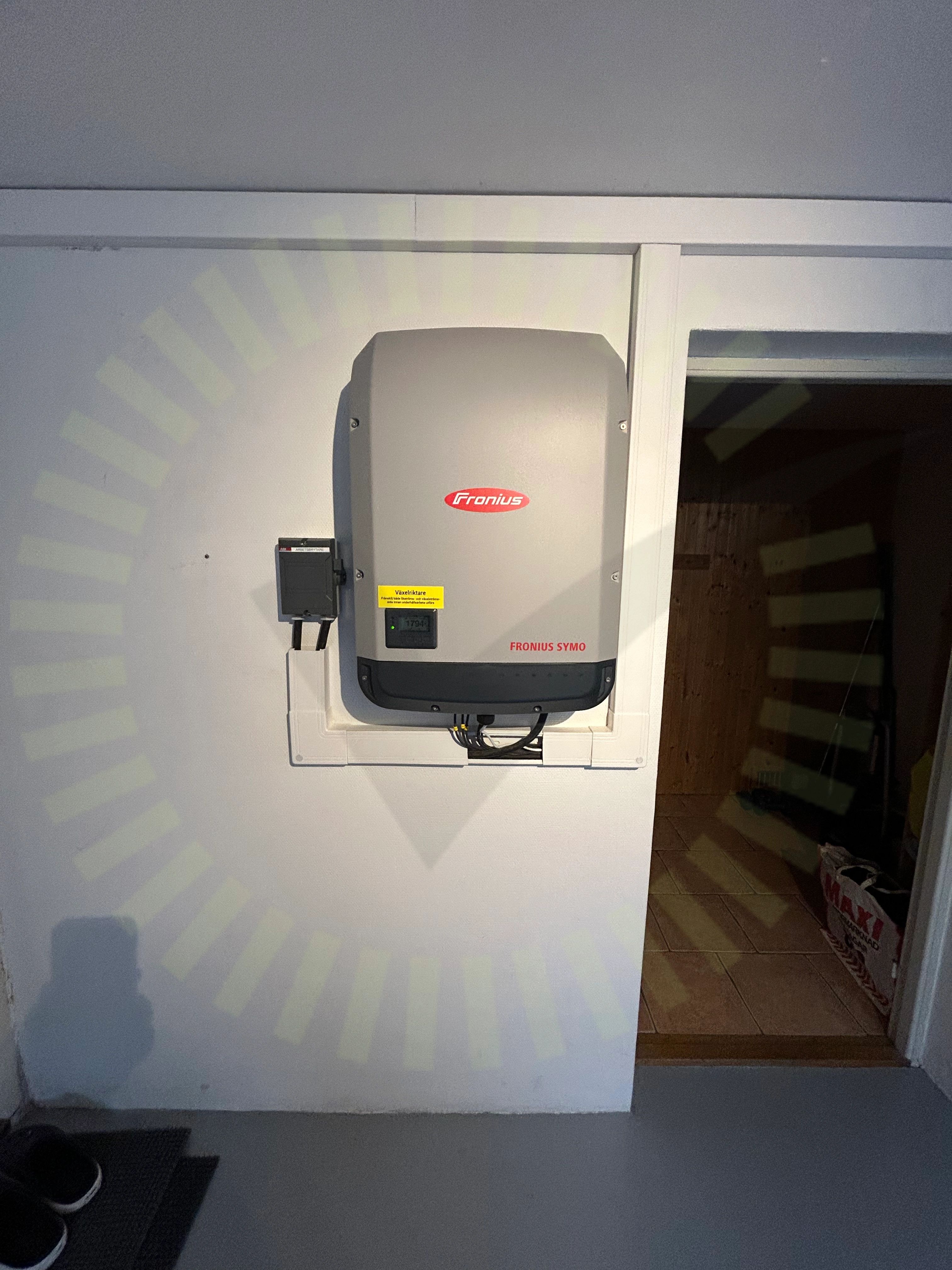

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

34/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

DC Kontakter
