Besiktningsrapport
7.4
Installation av
Sun4Energy
Datum
11 november 2024
Ort
Brunskog, Värmlands län
Kabeldragning mellan ställningar
Förskruvning
Kopplingslåda böjradie
+ 16
72% godkända
28% ej godkända
Om installationen
Paneler
Eurener: MEPV 120 HALF-CUT BLACK 410Wp
Montagesystem
K2: Singlerail skena på träkonstruktion
Växelriktare
GroWatt: MID15~25KTL3-X
Tillbehör
Undercentral
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Tak 1, Eurener: MEPV 120 HALF-CUT BLACK 410Wp
Anmärkningar
4/13
2.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.
2.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
2.3 Skador på panel
Inte godkänd
Fläckar förekommer på några paneler, det behöver inte vara en skada men det finns en risk för att cellerna har skadats under glaset.
2.4 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
9/13
Tak 1, K2: Singlerail skena på träkonstruktion
Anmärkningar
5/17

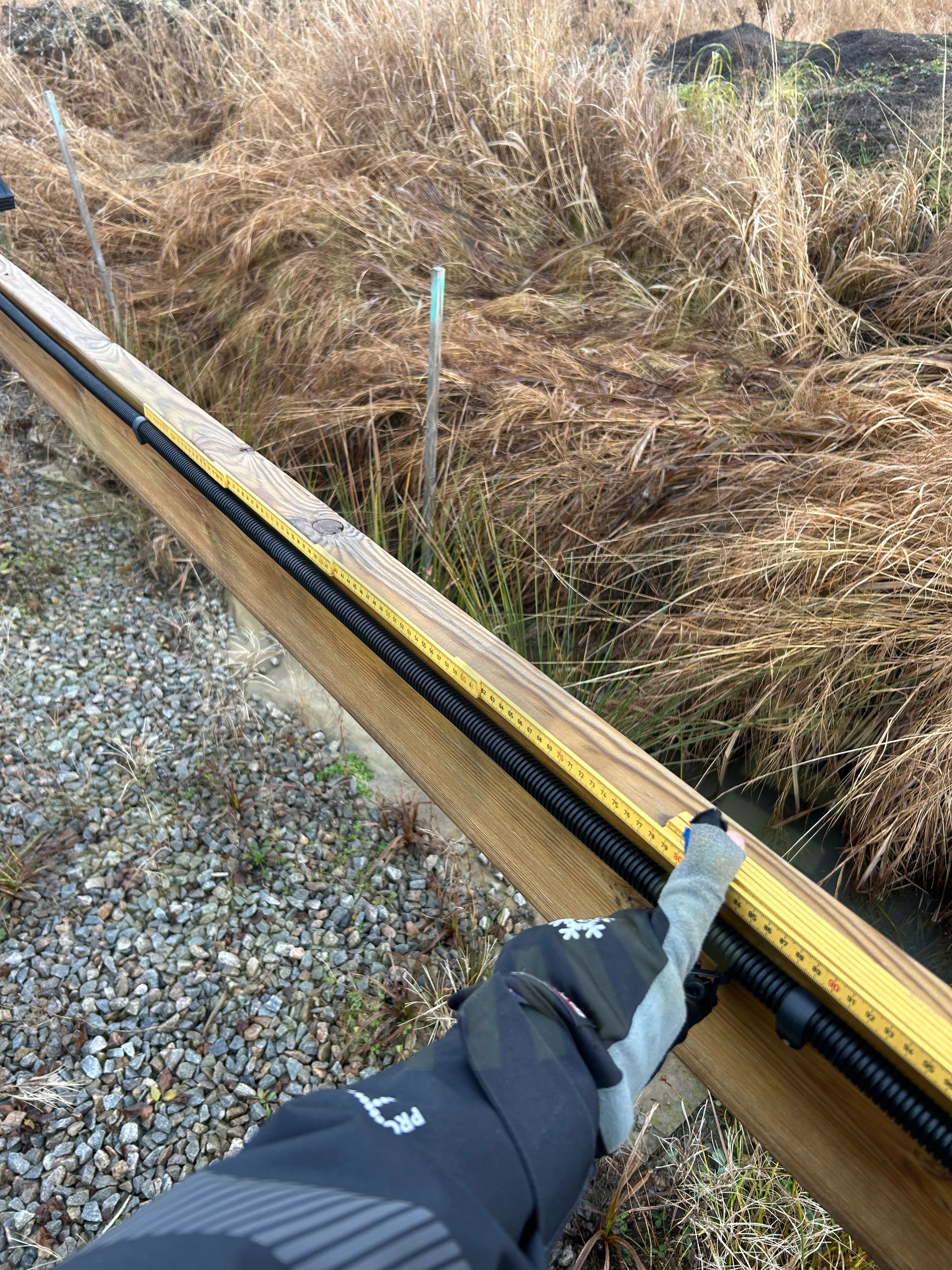

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan panelfält är fastsäkrad med för långt avstånd mellan klammer.

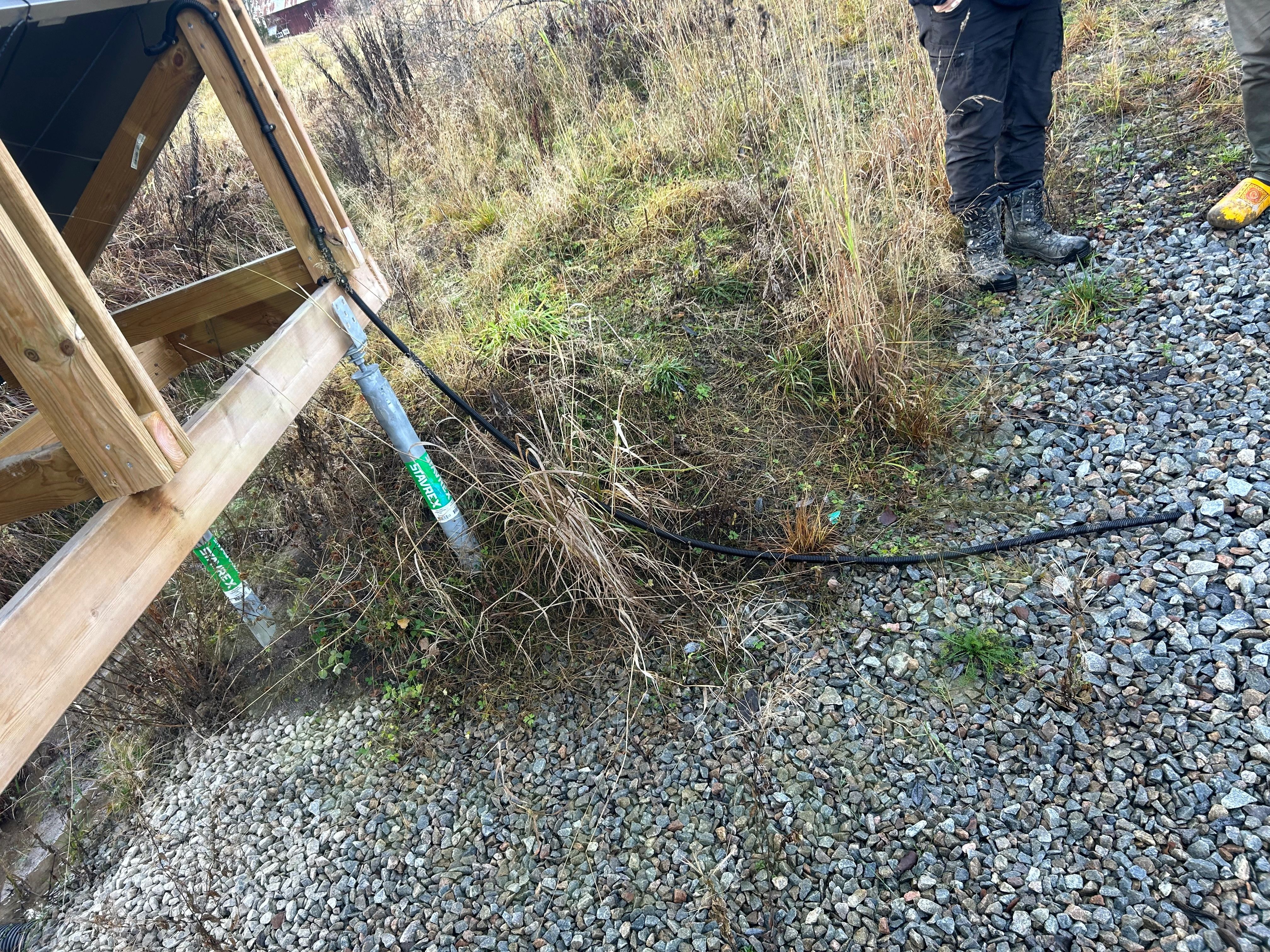

3.2 Kabeldragning mellan ställningar
Inte godkänd
Kabelförläggning mellan ställningarna är inte lämpligt placerad.

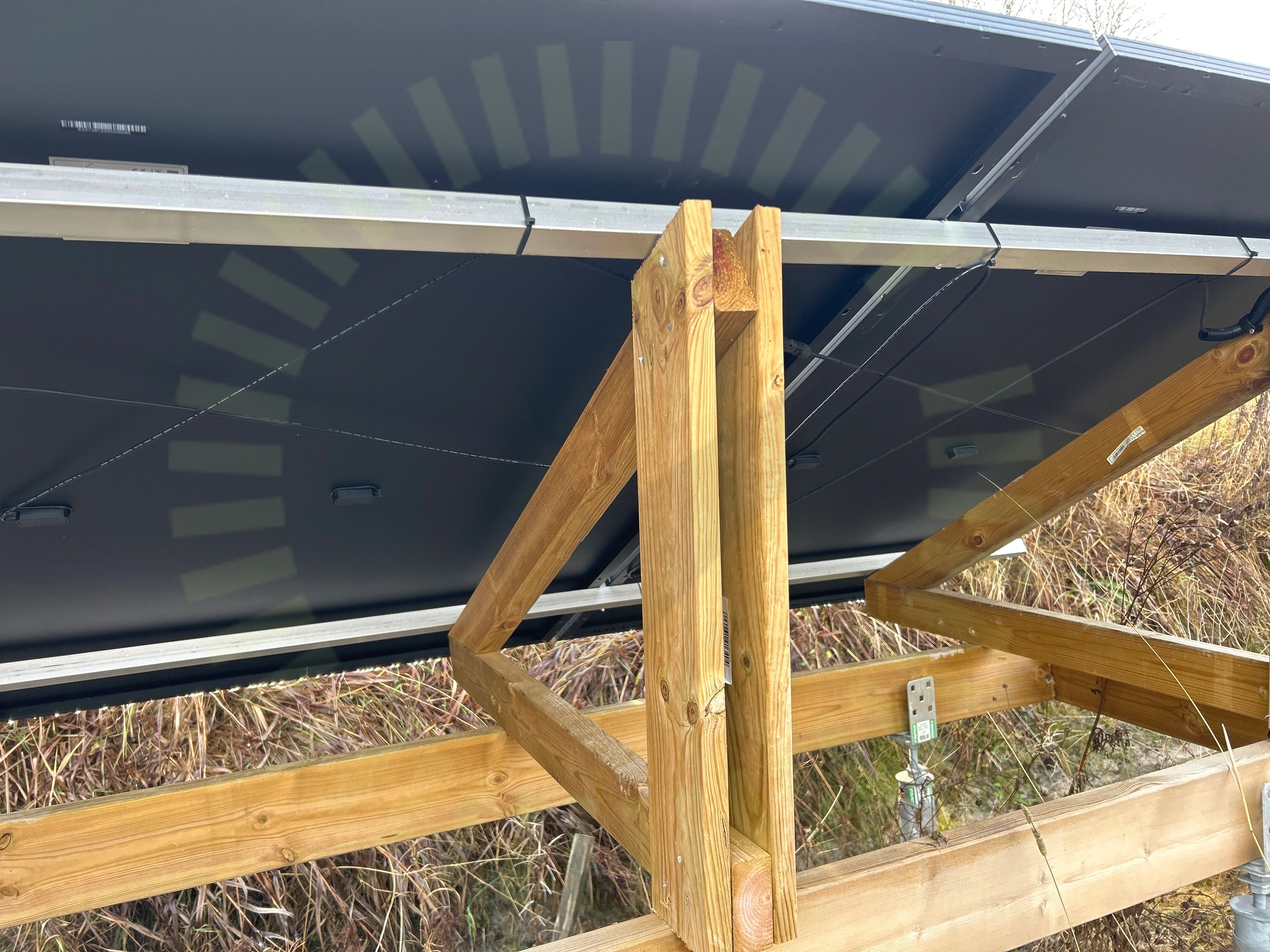

3.3 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning samt är hårt spänt mellan kopplingslådor och kontakter.
3.4 Snö- och Vindlastberäkning
Överenskommelse
Korrekt lastberäkning saknas, men en skriven överenskommelse finns mellan kund och installatör.

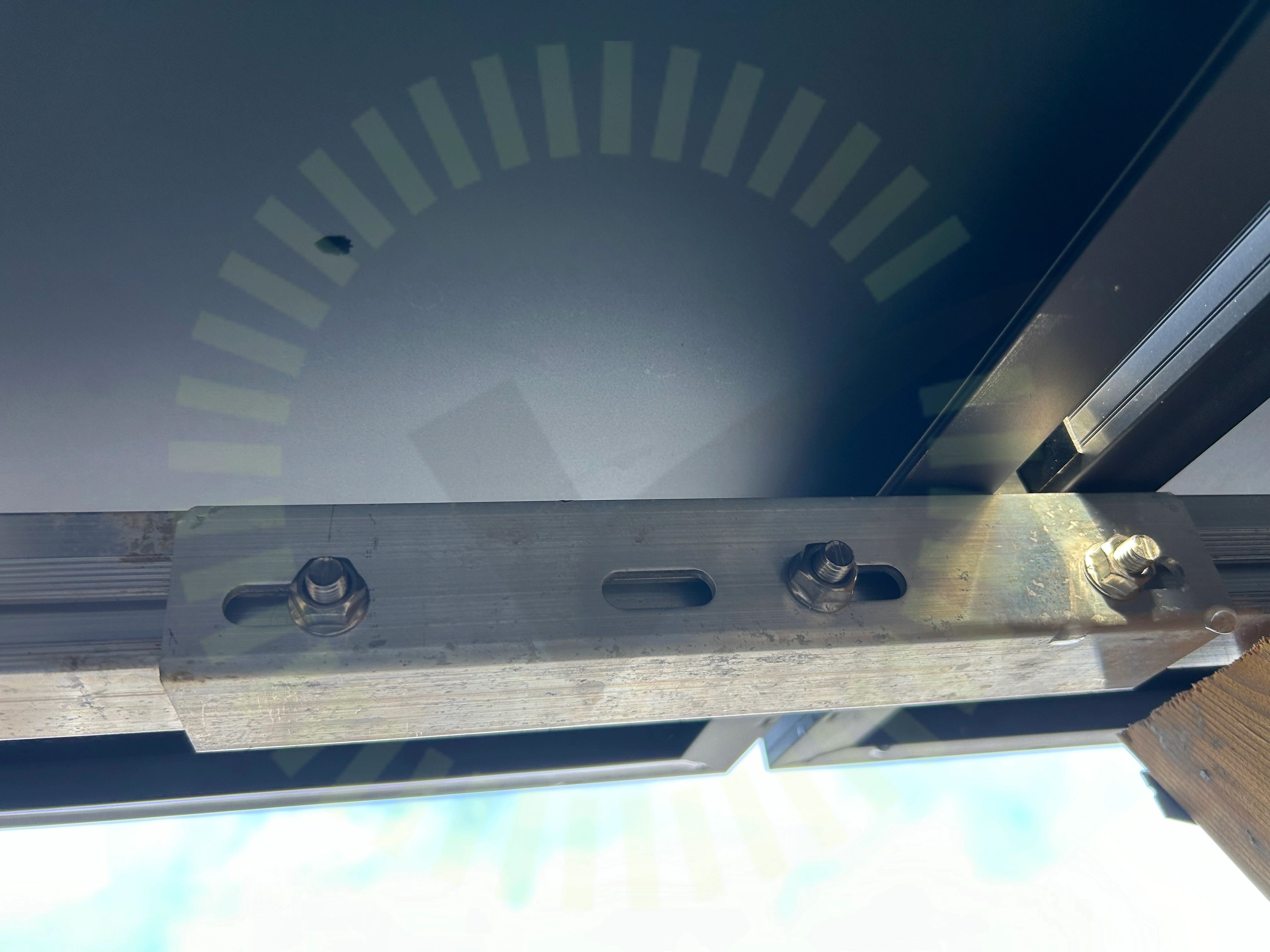

3.5 Skenskarvar
Inte godkänd
Ej korrekt antal T-bultar.
Godkända kontrollpunkter
12/17
Undercentral
Anmärkningar
3/8

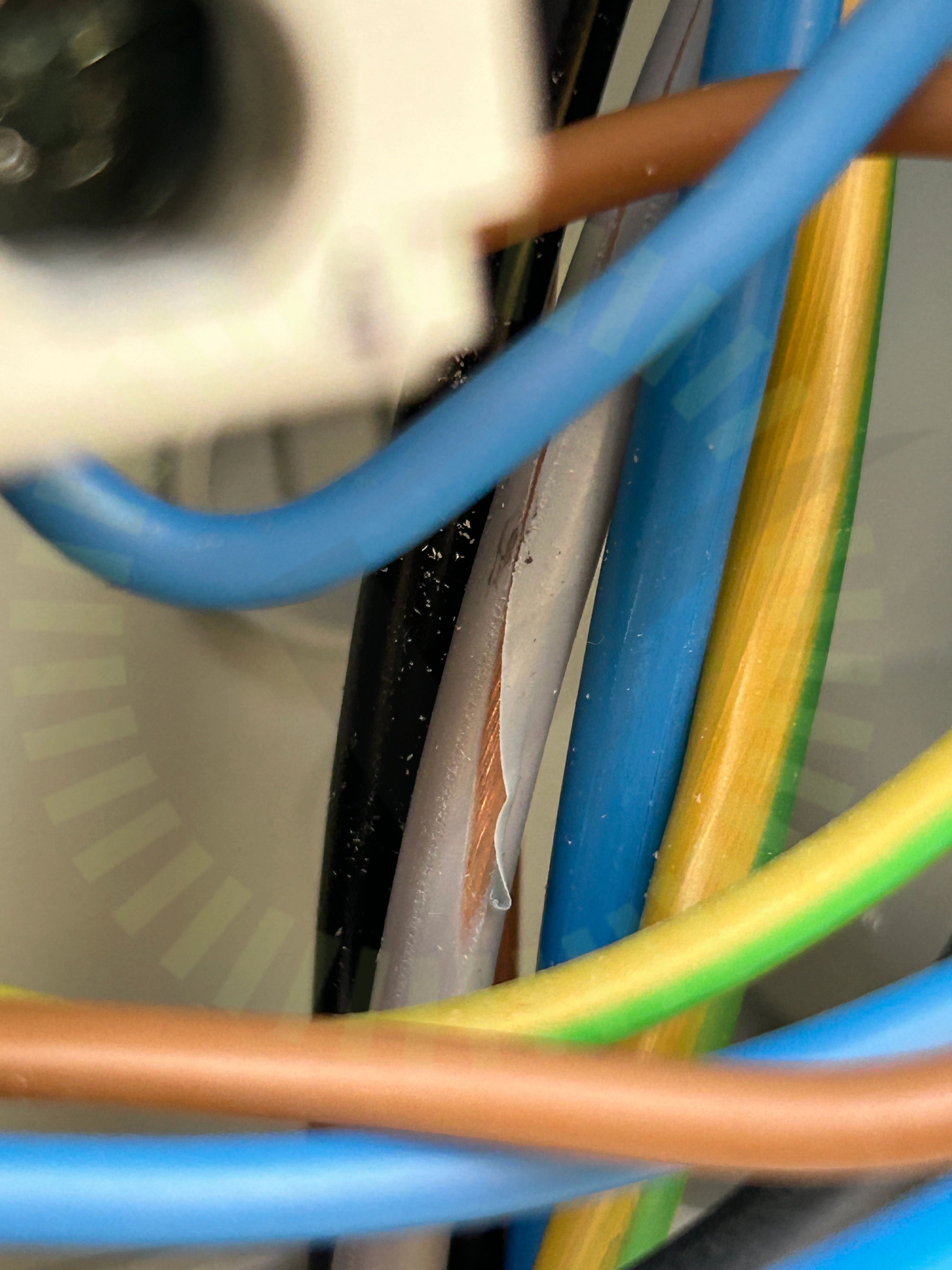

4.1 Skadat kablage
Inte godkänd
Skada noterade på kabel i undercentral.

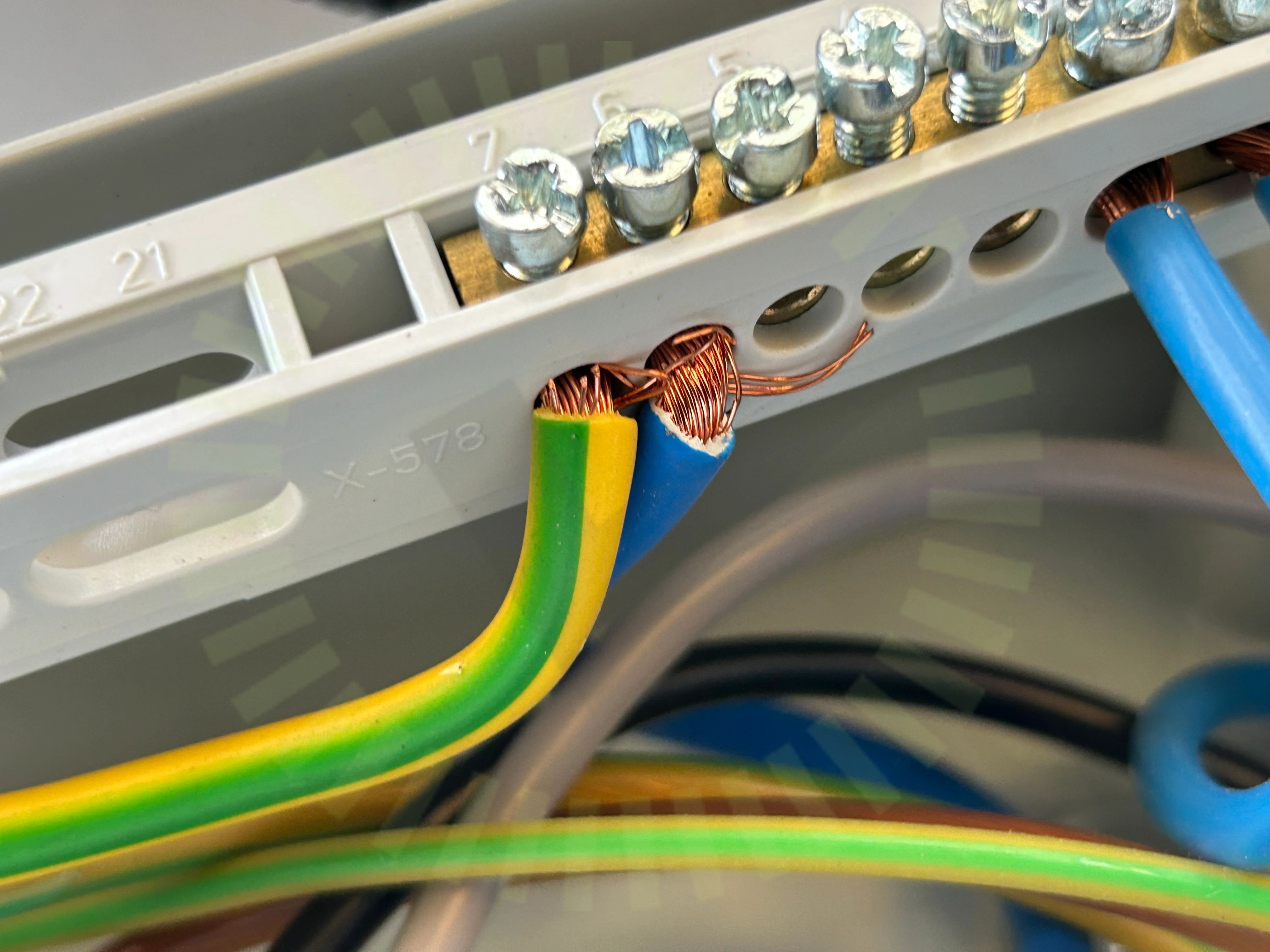

4.2 Spretande kardeler
Inte godkänd
Spretande kardeler noterade på ett par ställen i undercentral.

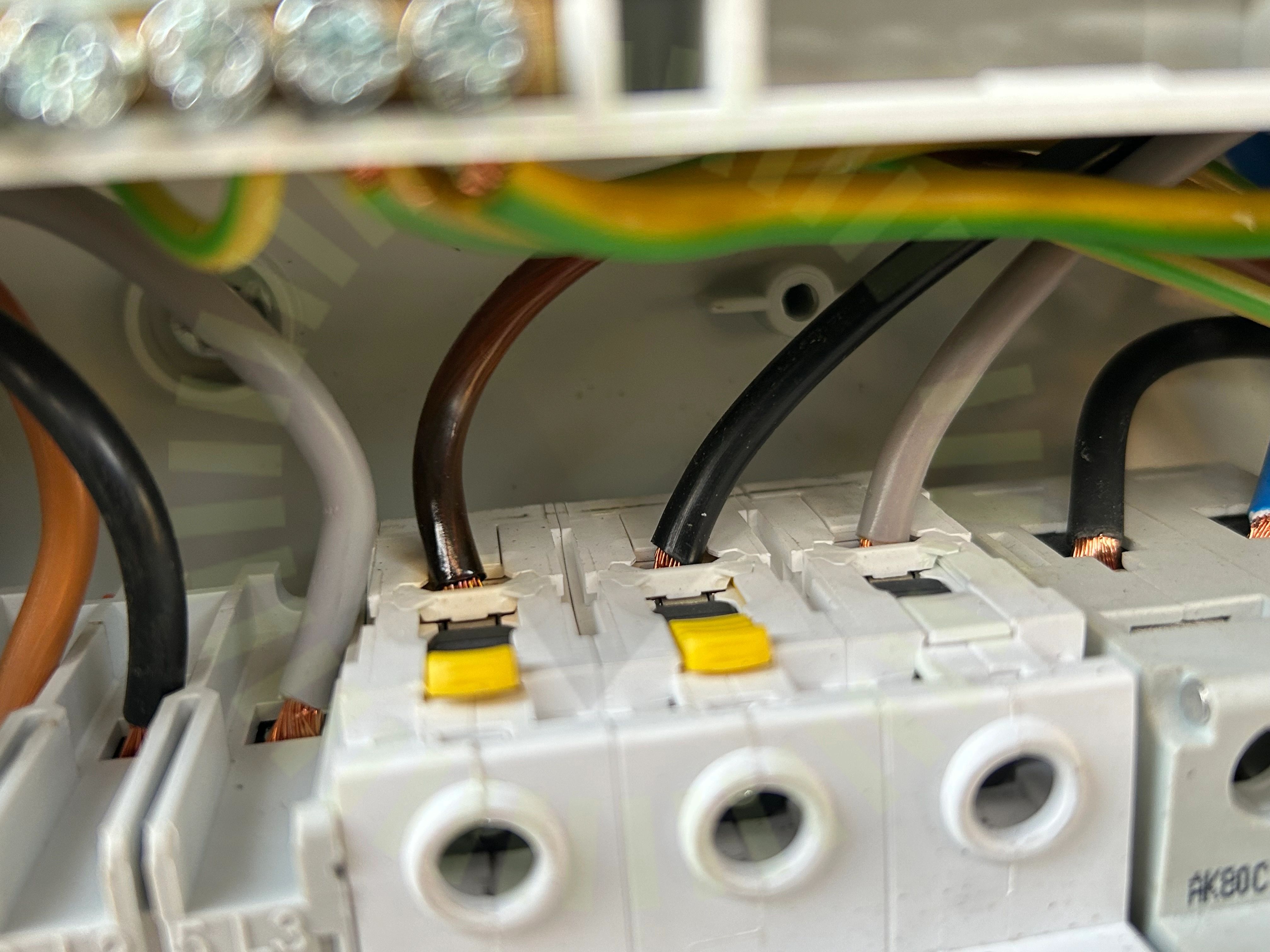

4.3 Femledarsystem
Inte godkänd
Varmgång har skett i undercentralen på L1.
Godkända kontrollpunkter
5/8
Varselmärkning
Anmärkningar
1/4
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
11/37

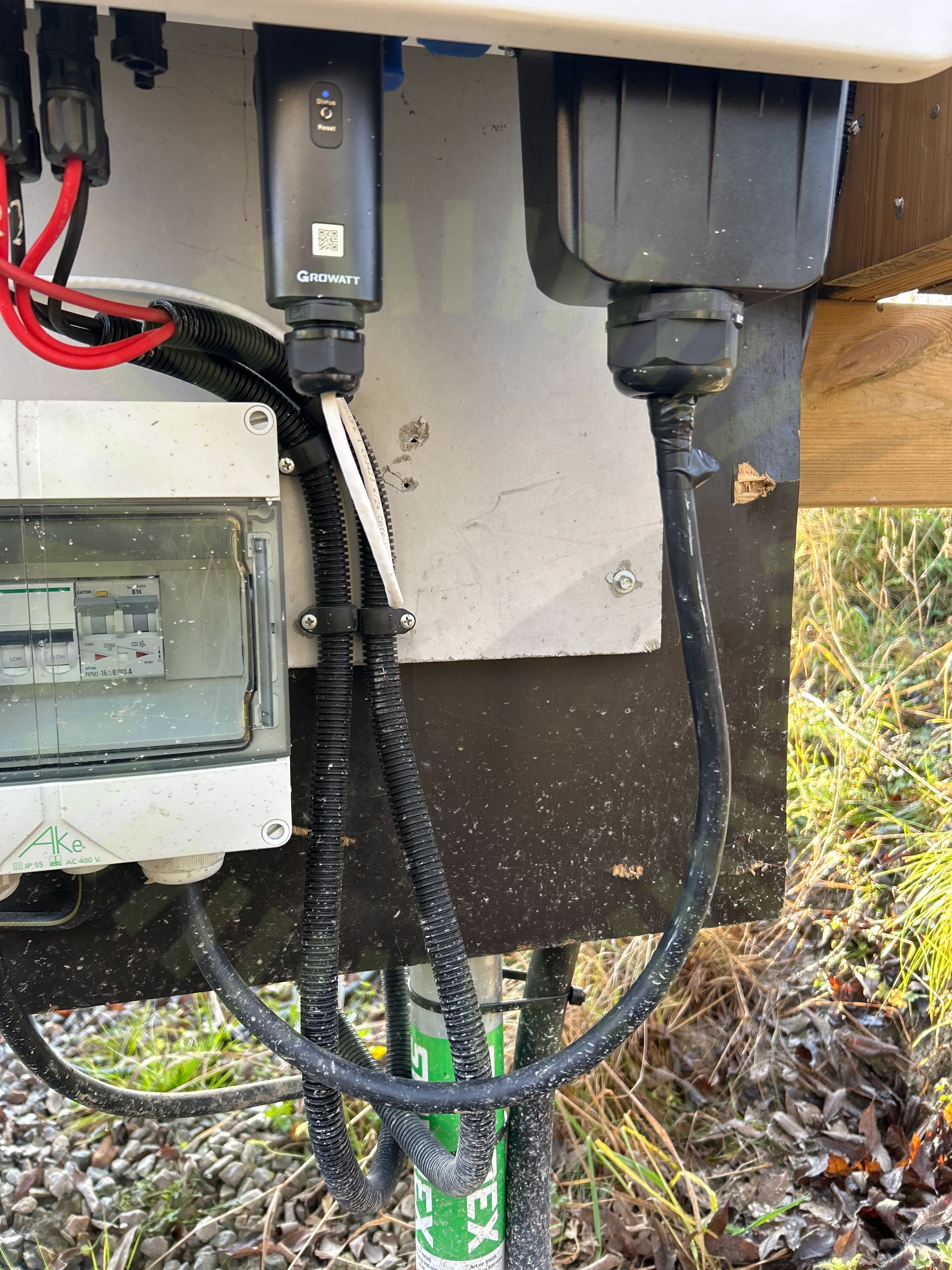

6.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Hänger fritt från växelriktare till undercentral.
6.2 Växelriktaren utvecklar värme
Kundkommentar
Kund berättar att växelriktaren har vid flera tillfällen blivit varmare än normalt.

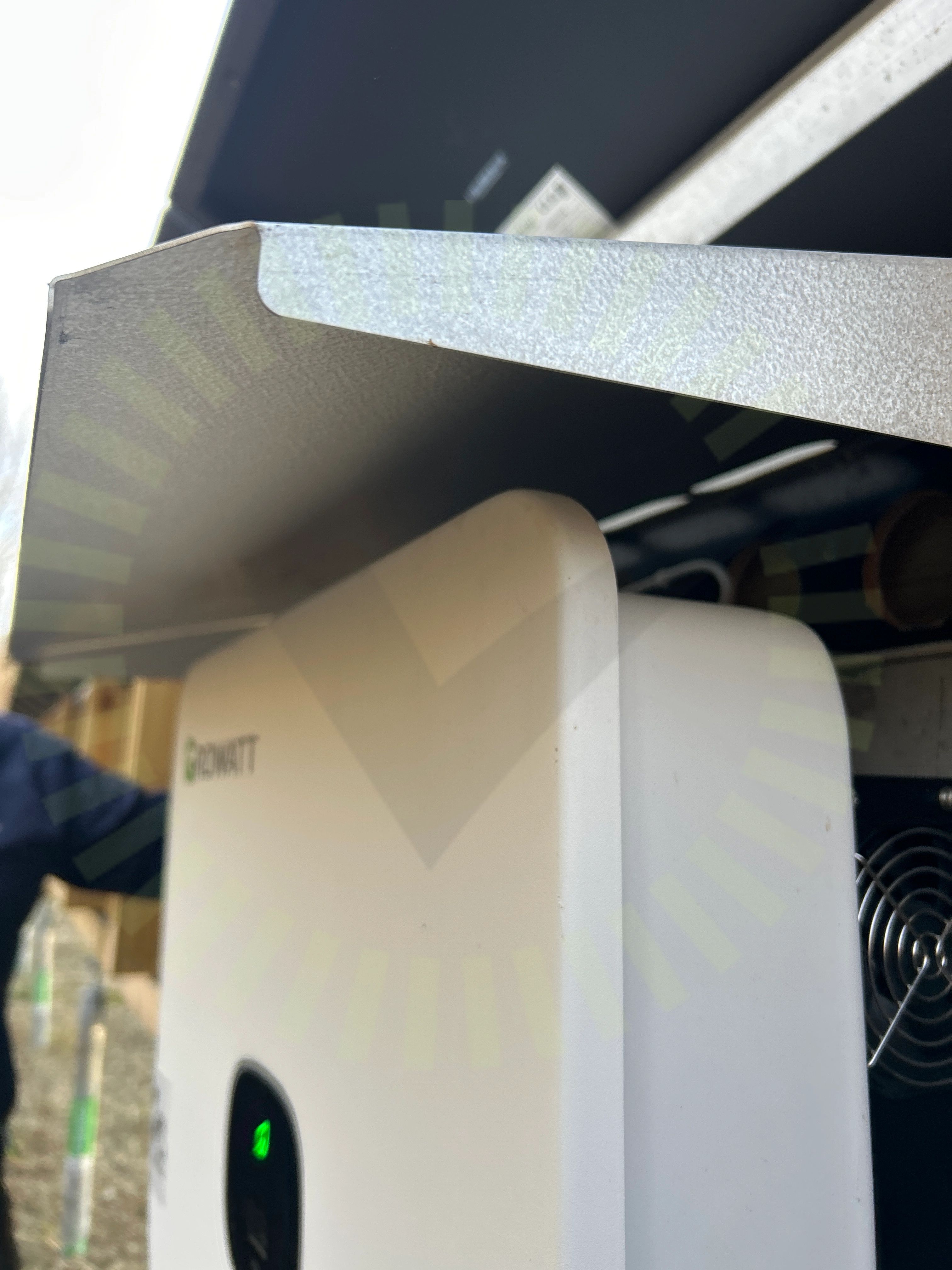

6.3 Avstånd närliggande objekt
Överenskommelse
Väderskydd sitter närmre än tillverkarens anvisningar.
6.4 Ac kablage förläggning
Inte godkänd
AC kablage är inte skyddat mot mekanisk påfrestning eller uppfäst med tillräckligt stöd.
6.5 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

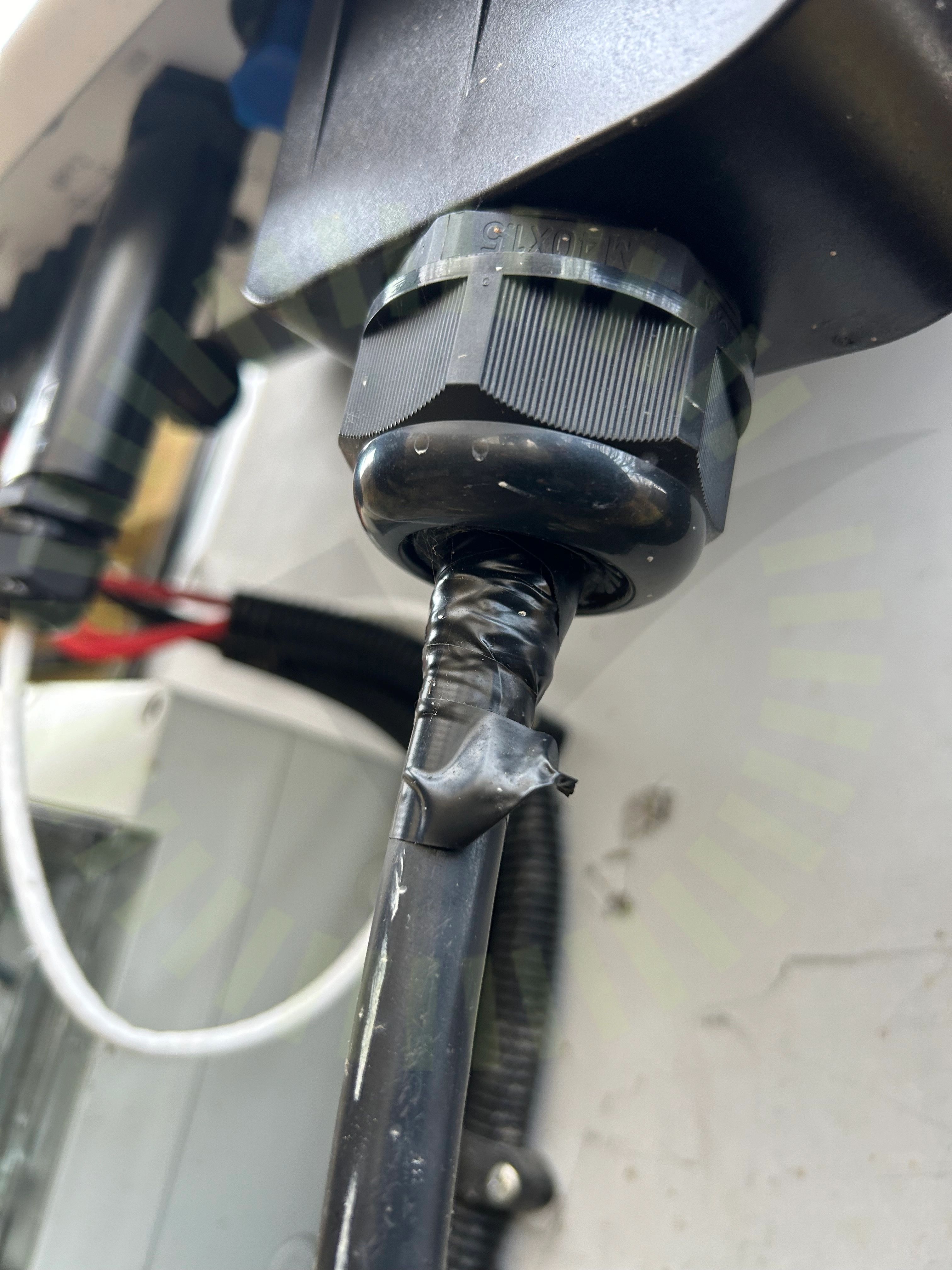

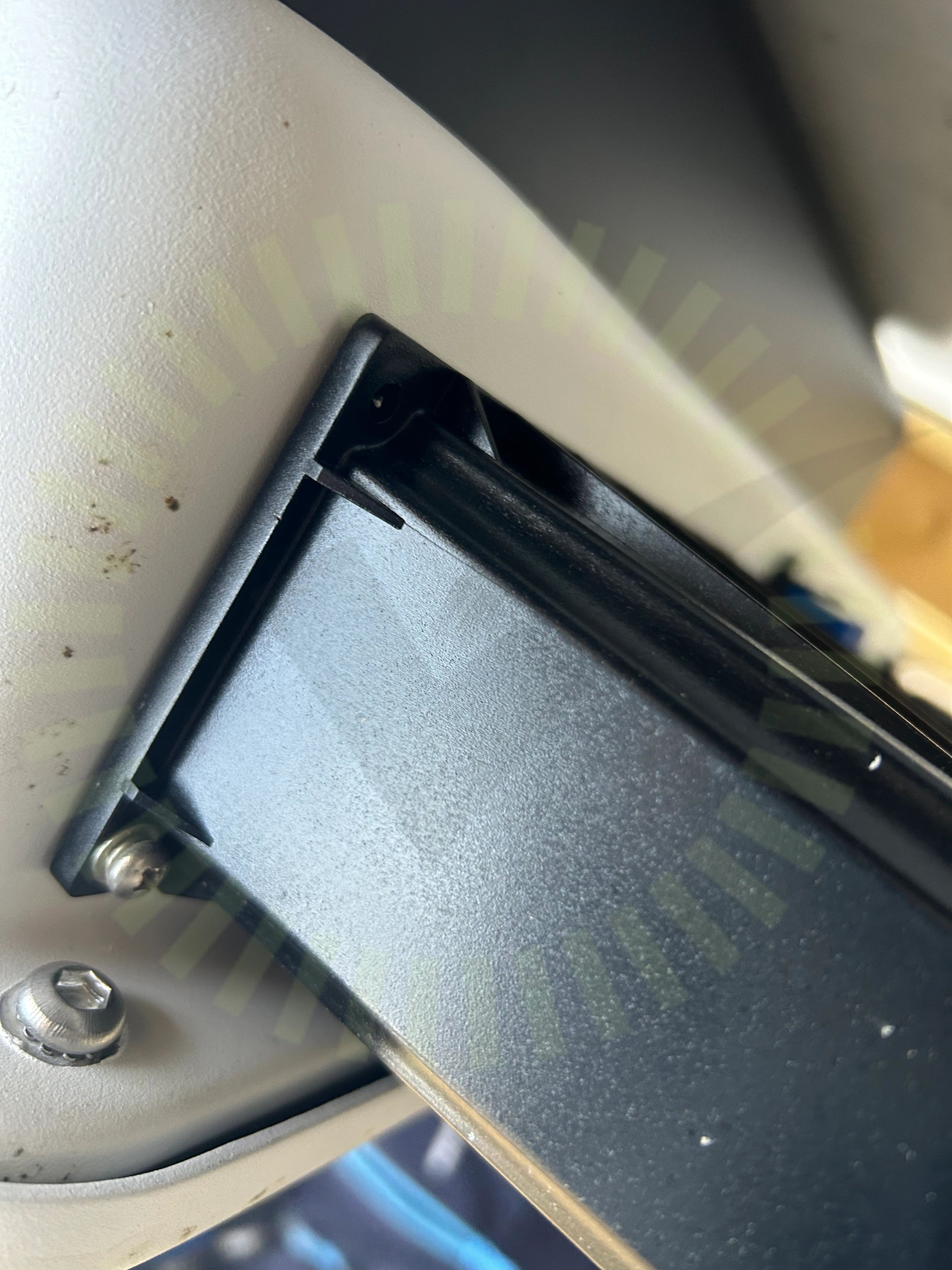

6.6 Förskruvning
Inte godkänd
Förskruvning är för stor för kablaget. Valt material för att få kabeln på plats är inte hållbart över tid.
6.7 Huvudsäkring
Inte godkänd
Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

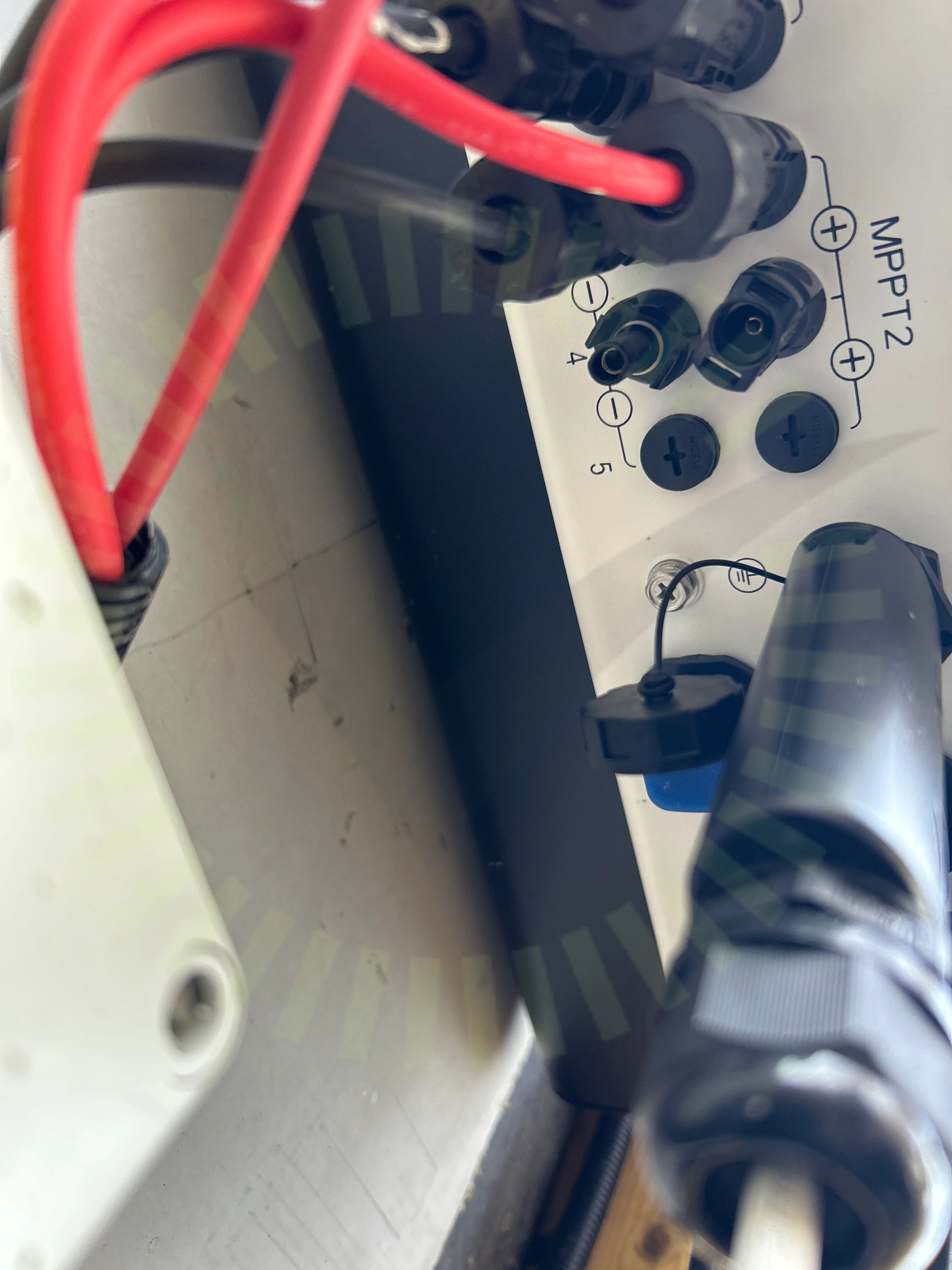

6.8 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.

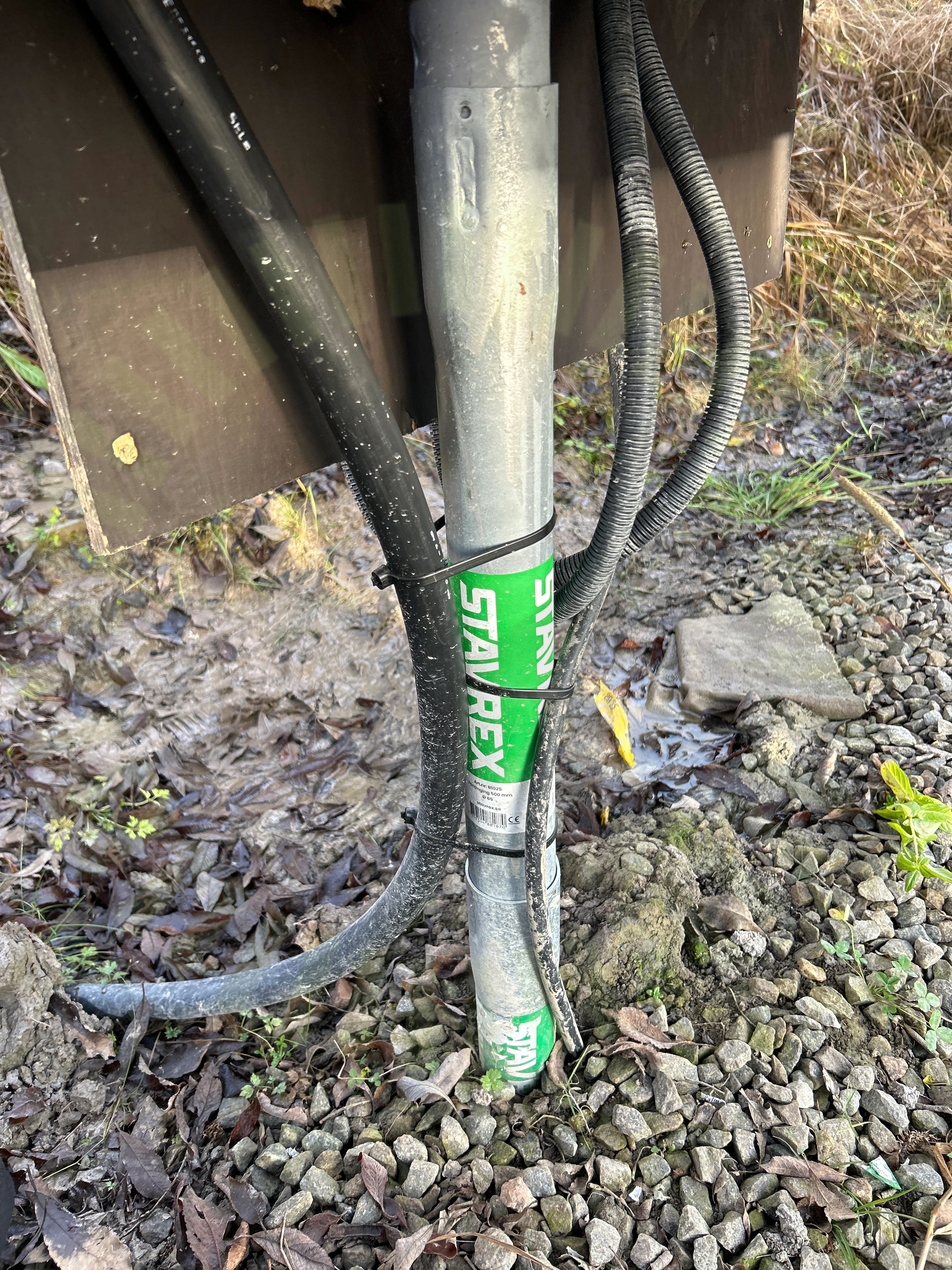

6.9 Mekanisk påverkan
Inte godkänd
Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt. Risk finns att man vill köra trimmer eller röjsåg i framtiden för att hålla rent runt anläggningen.
6.10 Förskruvning
Inte godkänd
Växelriktarens förskruvning är inte korrekt installerad enligt tillverkarens anvisningar.

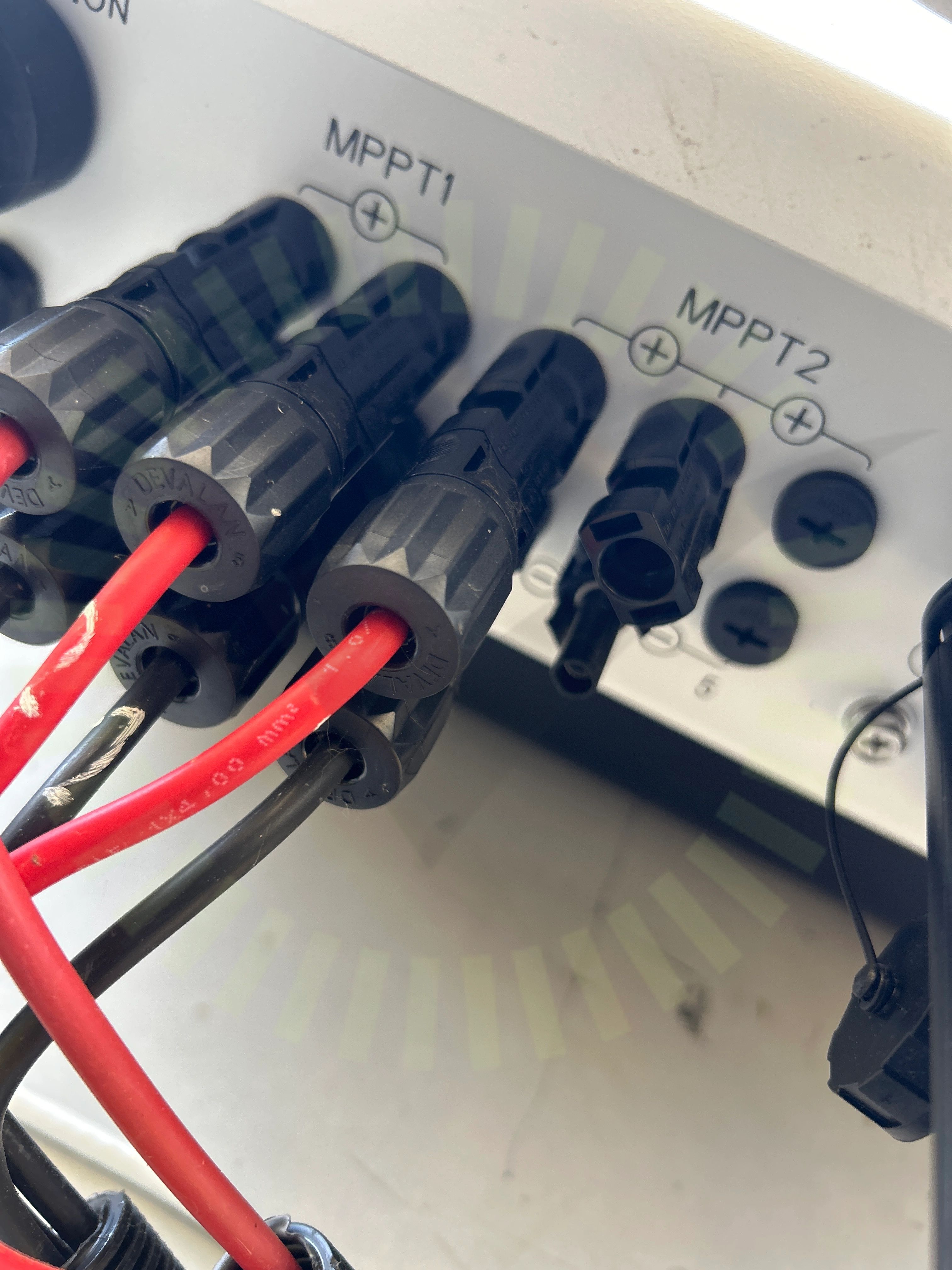

6.11 Växelriktarens IP klassning
Inte godkänd
Oanvända ingångar har inte tätats.
Godkända kontrollpunkter
26/37
