Besiktningsrapport

7.8

Installation av

Elteknik i Lund

Datum

12 mars 2023

Ort

Bara, Skåne län

Skenans utstick för klämma

Kopplingslåda

Klämmornas placering

+ 5

80% godkända

20% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (31)Varselmärkning (4)Växelriktare (29)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Rekommendation

Panelerna och montagesystem är utbytt jämfört med avtal

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

4/17

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15

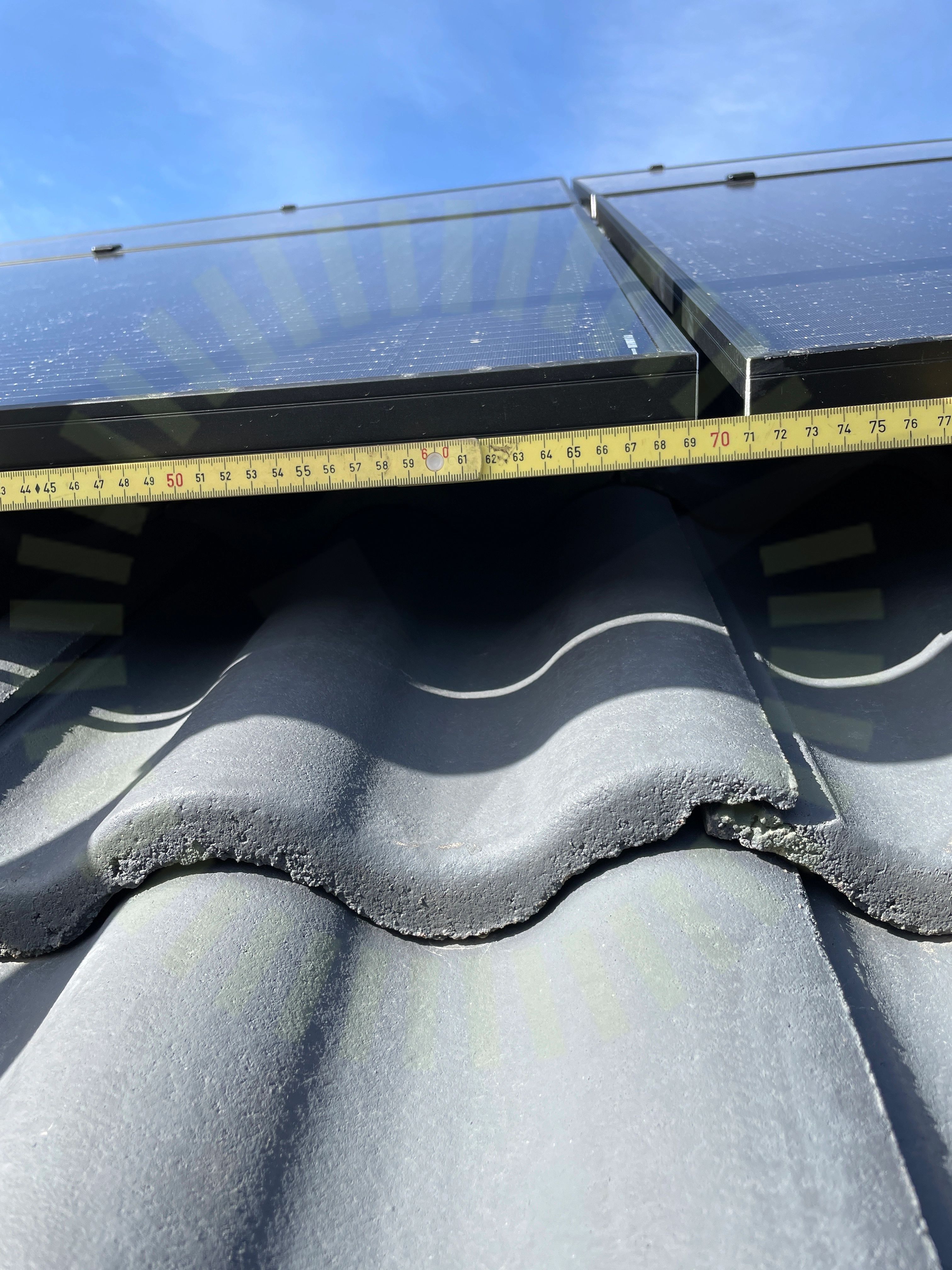

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 690mm

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

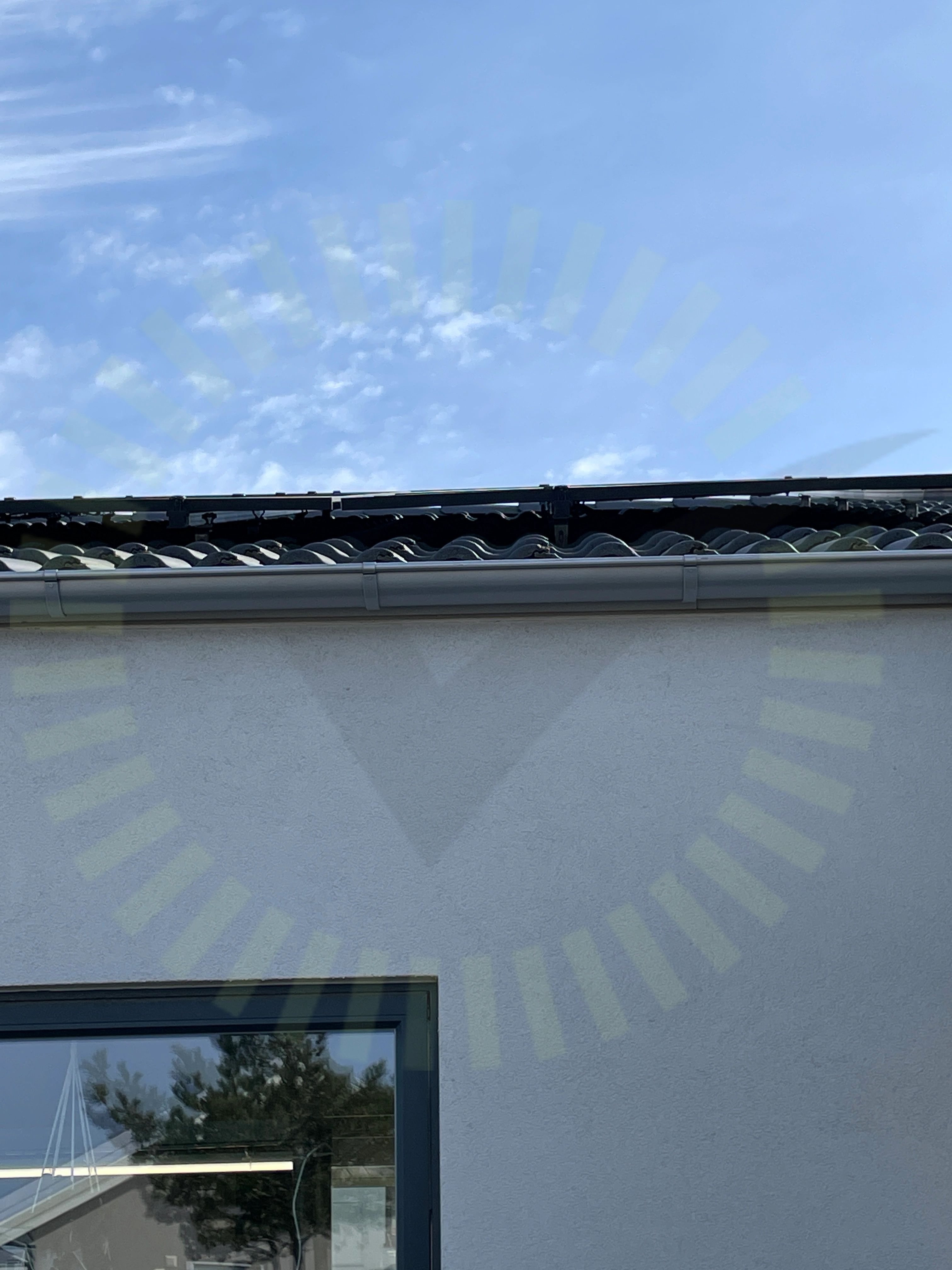

2.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

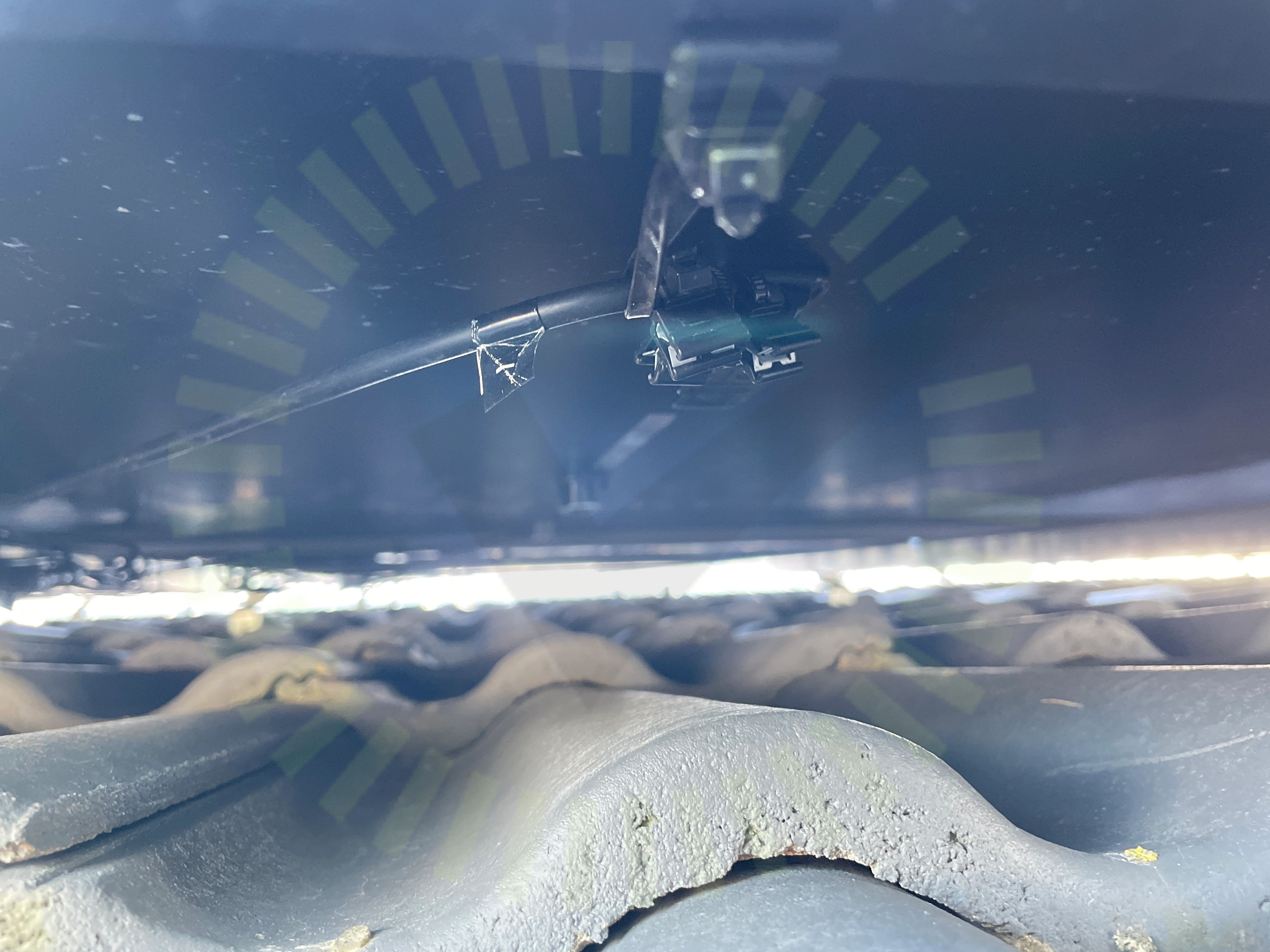

2.4 Kopplingslåda

Inte godkänd

Kablage ut från panel för hårt dragna påverkar dragavlastningen

Godkända kontrollpunkter

13/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/29

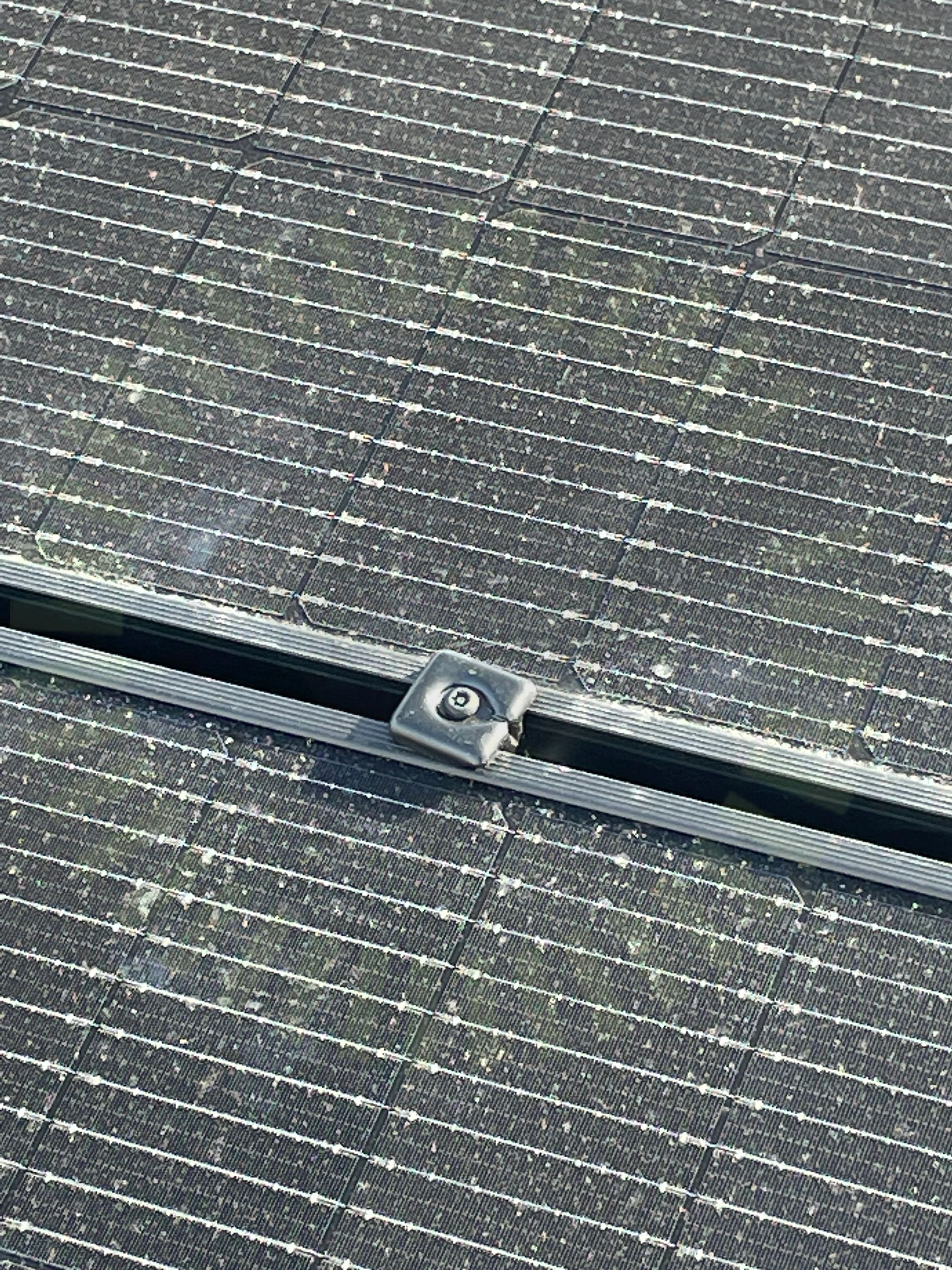

3.1 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

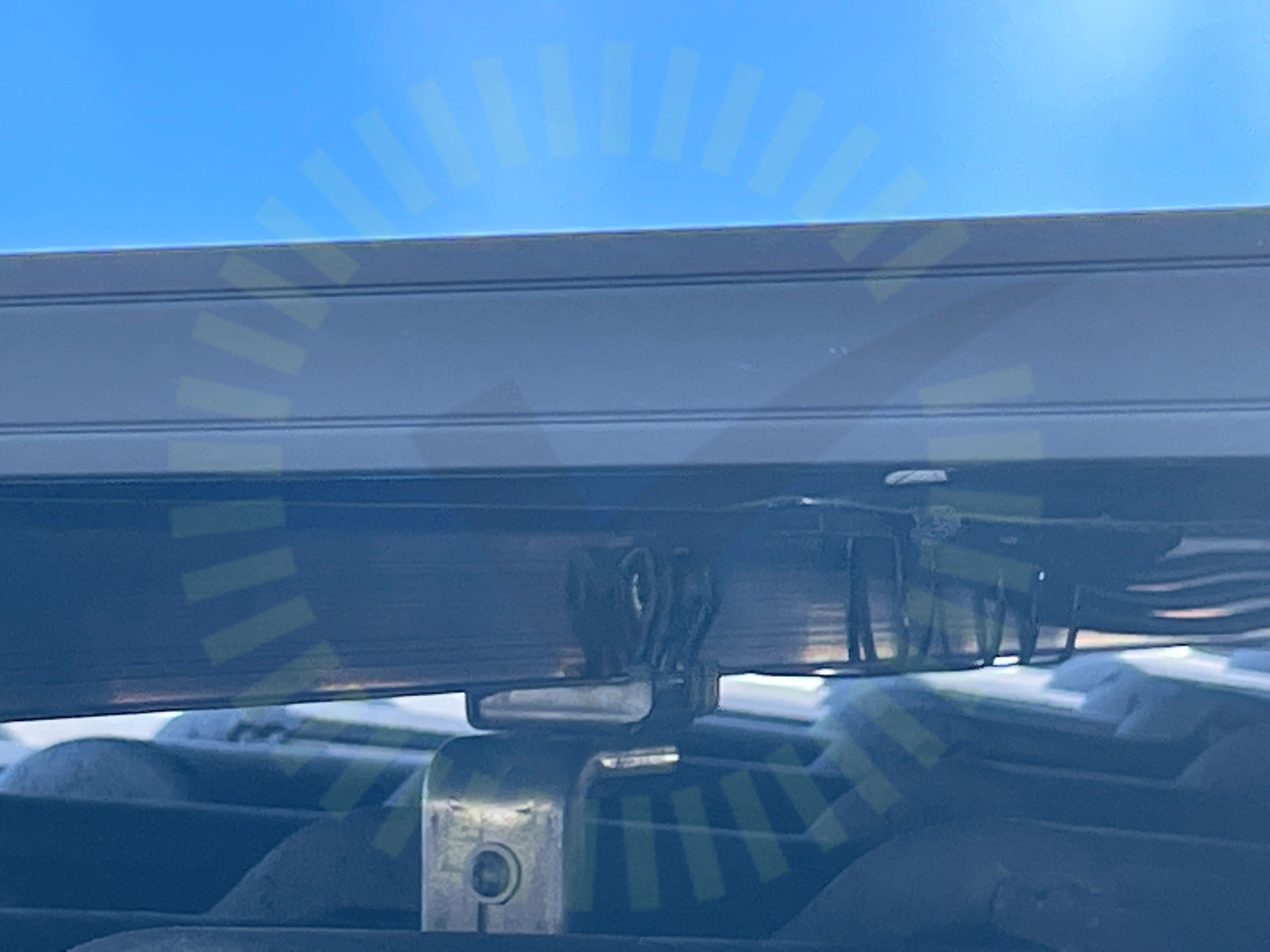

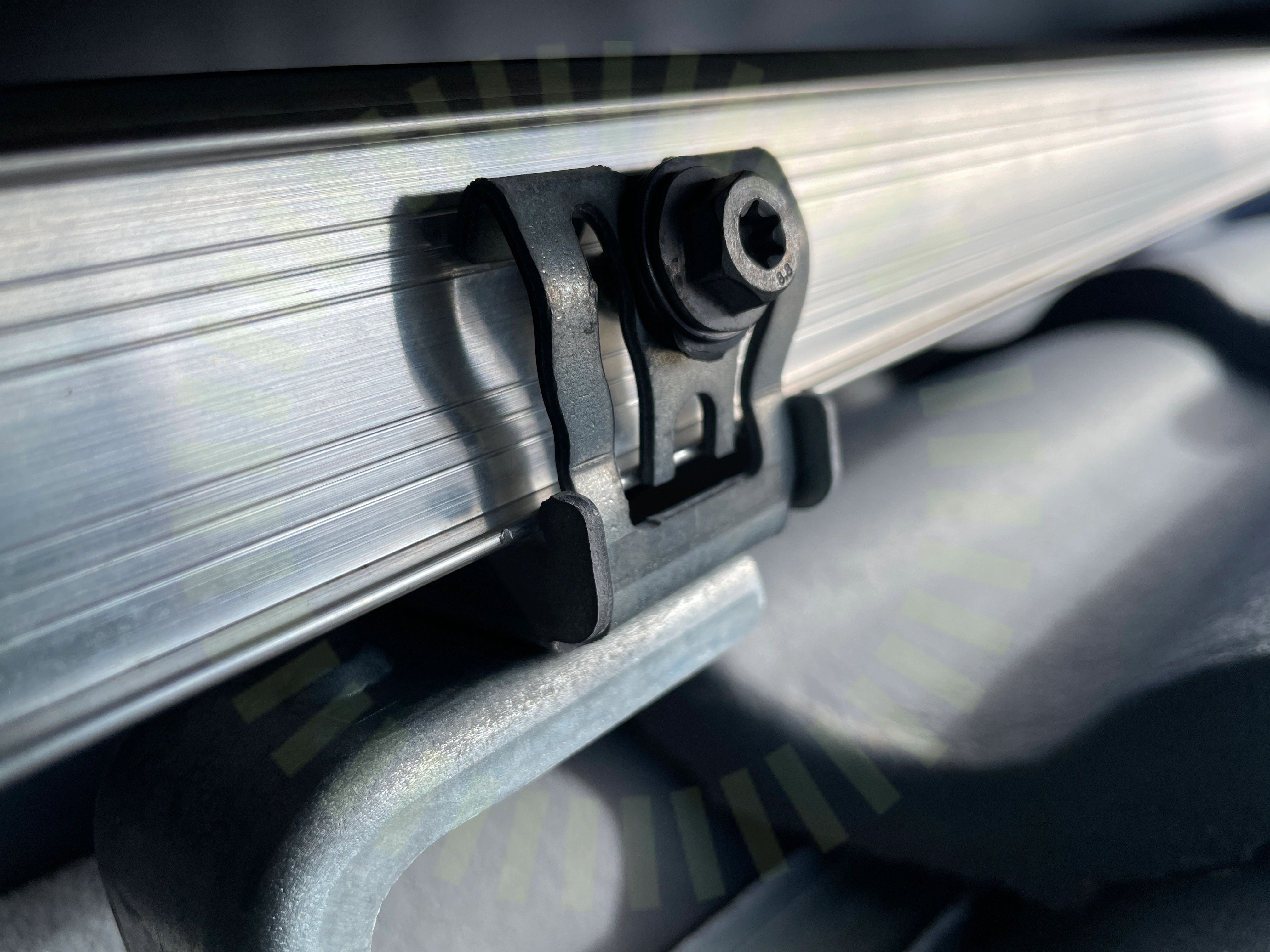

3.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Saknas skruv vid krok längst nere

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger tillverkarens anvisningar. Uppmätt mått 460 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

3.6 Skenans utstick för klämma

Inte godkänd

Skena är för kort utifrån panel, sticker ut knappt 5mm från panelen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

3.7 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 700mm

Snö- och vindlastberäkning

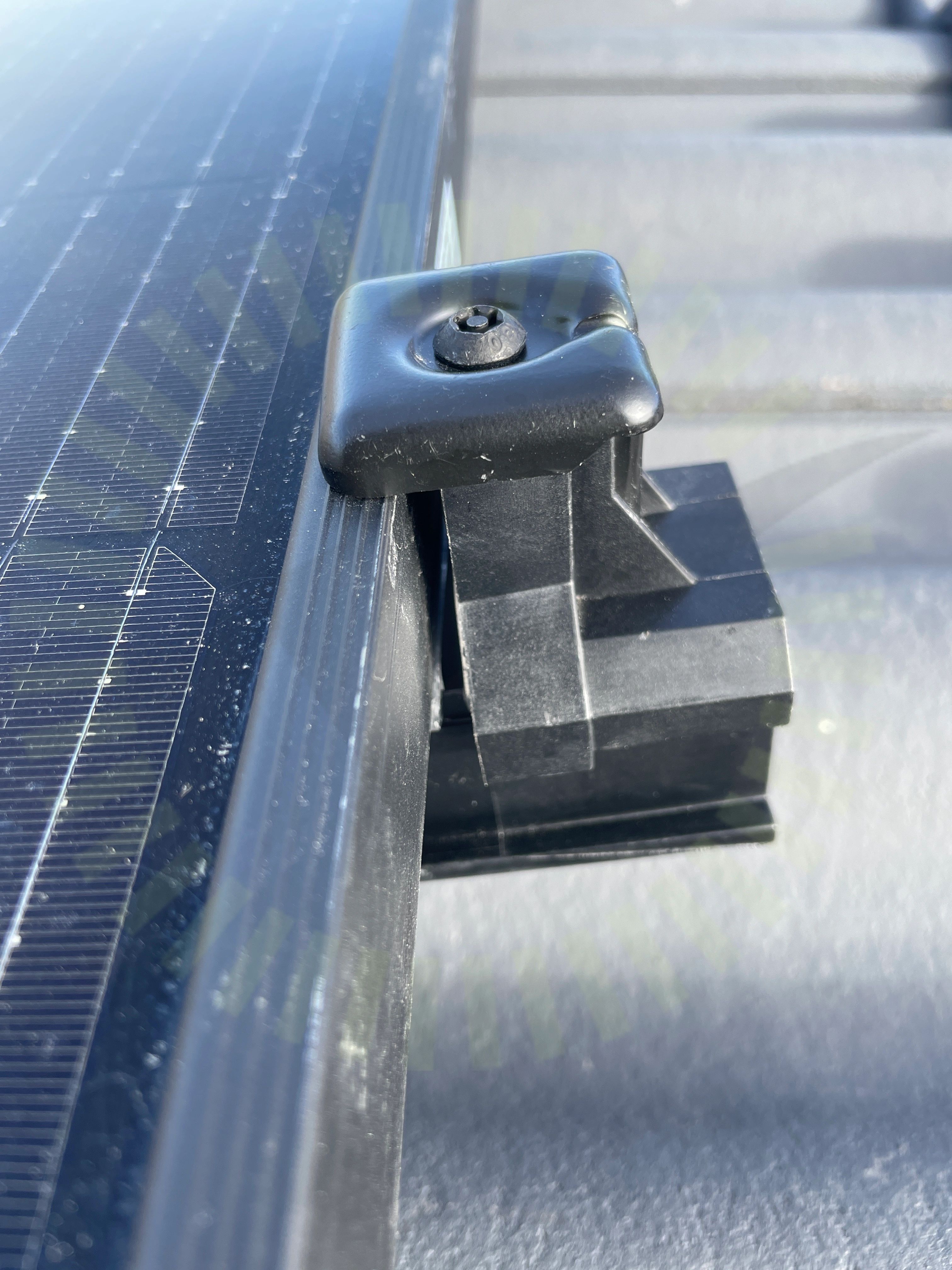

3.8 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ändfäste sitter löst

Godkända kontrollpunkter

21/29

Använd skruv för klämma

Dräneringshål pekar neråt

Främmande material

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skarp kant

Skenskarvar

Skydd

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Varselmärkning

Anmärkningar

2/4

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

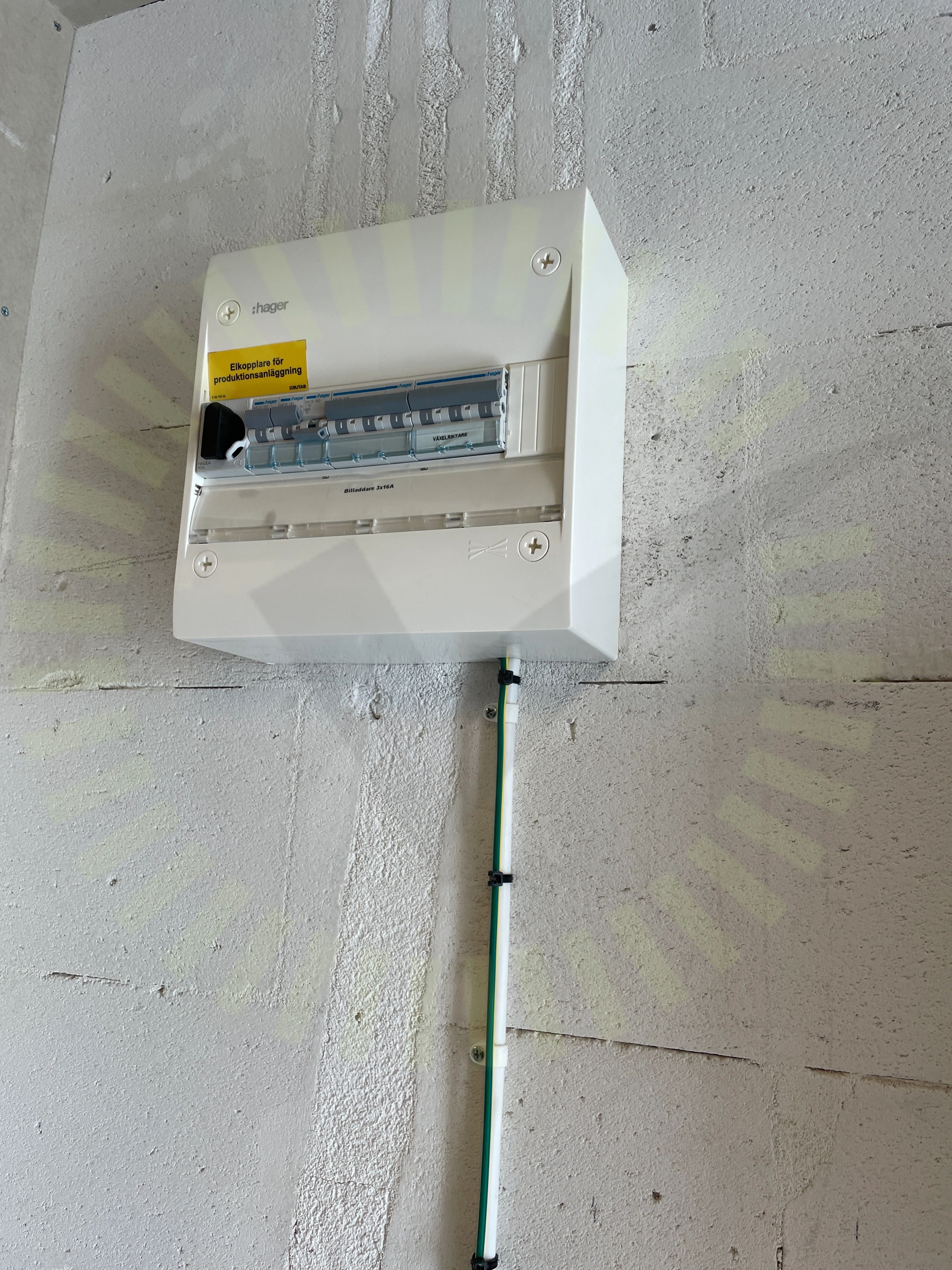

4.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

Godkända kontrollpunkter

2/4

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

29/29

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Direkt solljus

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kabel

Kontakter

Ledare fastspända

Märkning

Skador

Säkringsdimension

Utrymme

Ventilation

Vinkel
