PrivatFöretagLeverantör
Jämför leverantörerAuterra SolarBesiktningsrapport i VINGÅKER

Besiktningsrapport

8.4
x

Installation genom

Auterra Solar

Datum

14 augusti 2024

Ort

VINGÅKER, Södermanlands län
PEN-ledare
PEN-ledare
Kabeluppfästning
Kabeluppfästning
Infästning
Infästning
+ 2
+ 2
90% godkända10% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Auterra Solar

Installerad av Auterra Solar som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)CHINT: Huawei DTSU666 (med CT) (6)Huawei: SUN2000-(3KTL-10KTL)-M1 (40)Longi LR5-66HPH (17)Nordmount Panntak: Bärläkt (24)Undercentral (6)

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

2/40

3.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Infästning

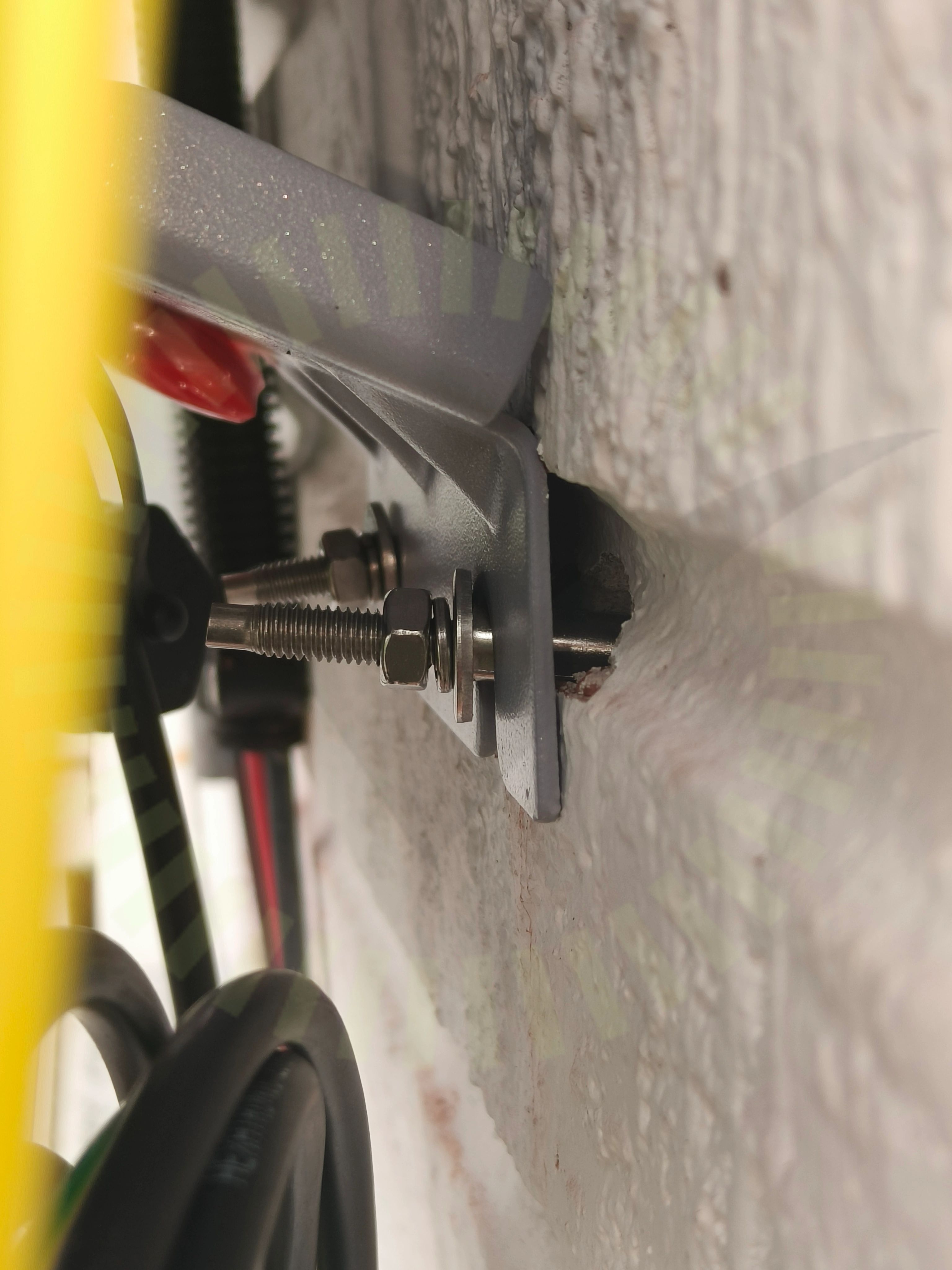

3.2 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast. Skruv som sitter i betong sitter löst, går att röra på hela växelriktaren.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 34

Godkända kontrollpunkter

37/40
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40
Strängdesign

Longi LR5-66HPH

Anmärkningar

2/17
Förläggning DC kontakter

4.1 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules V18, Sida 21
Stress på kontakter

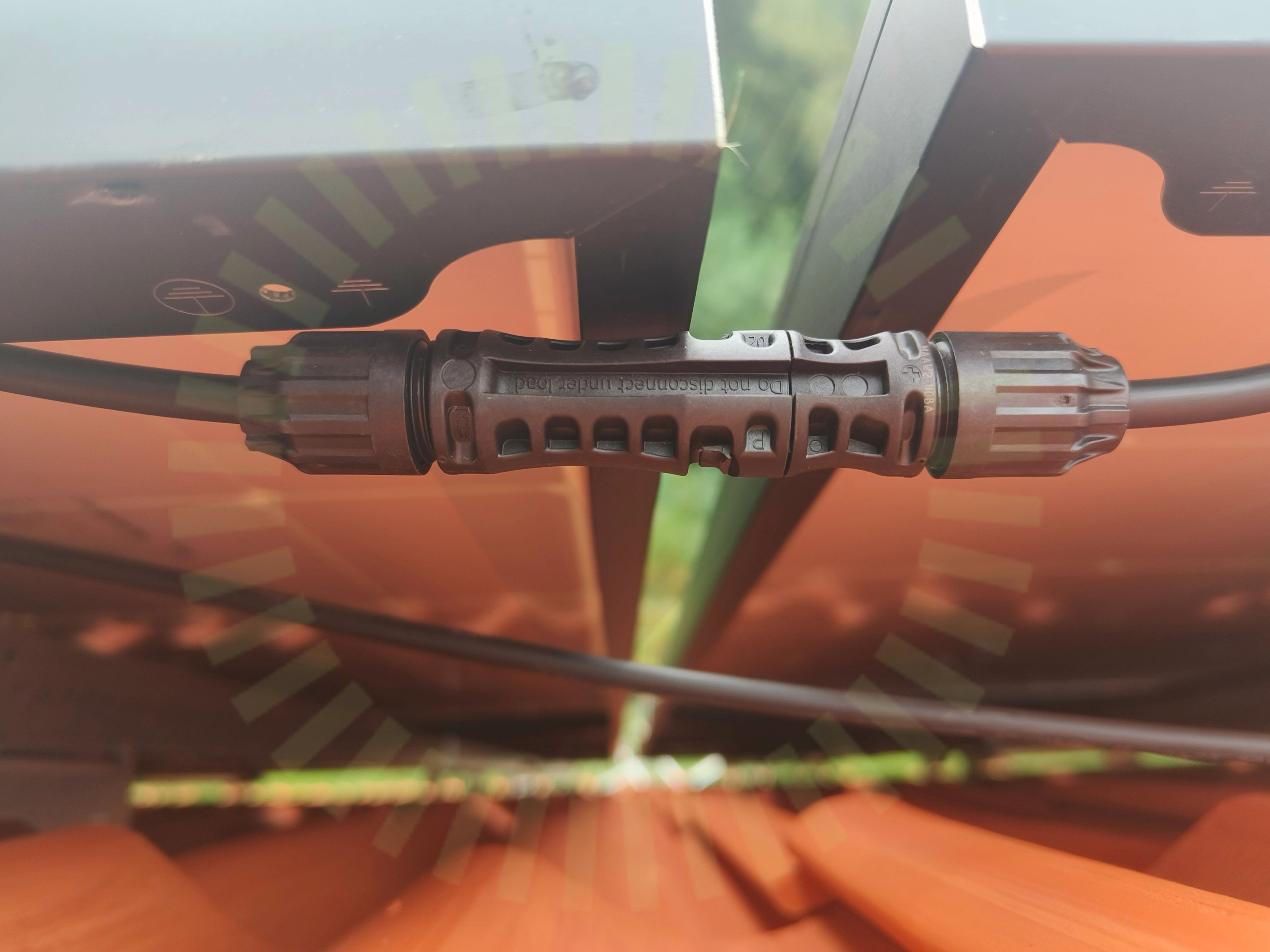

4.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramSträngförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

3/24
Kabeluppfästning

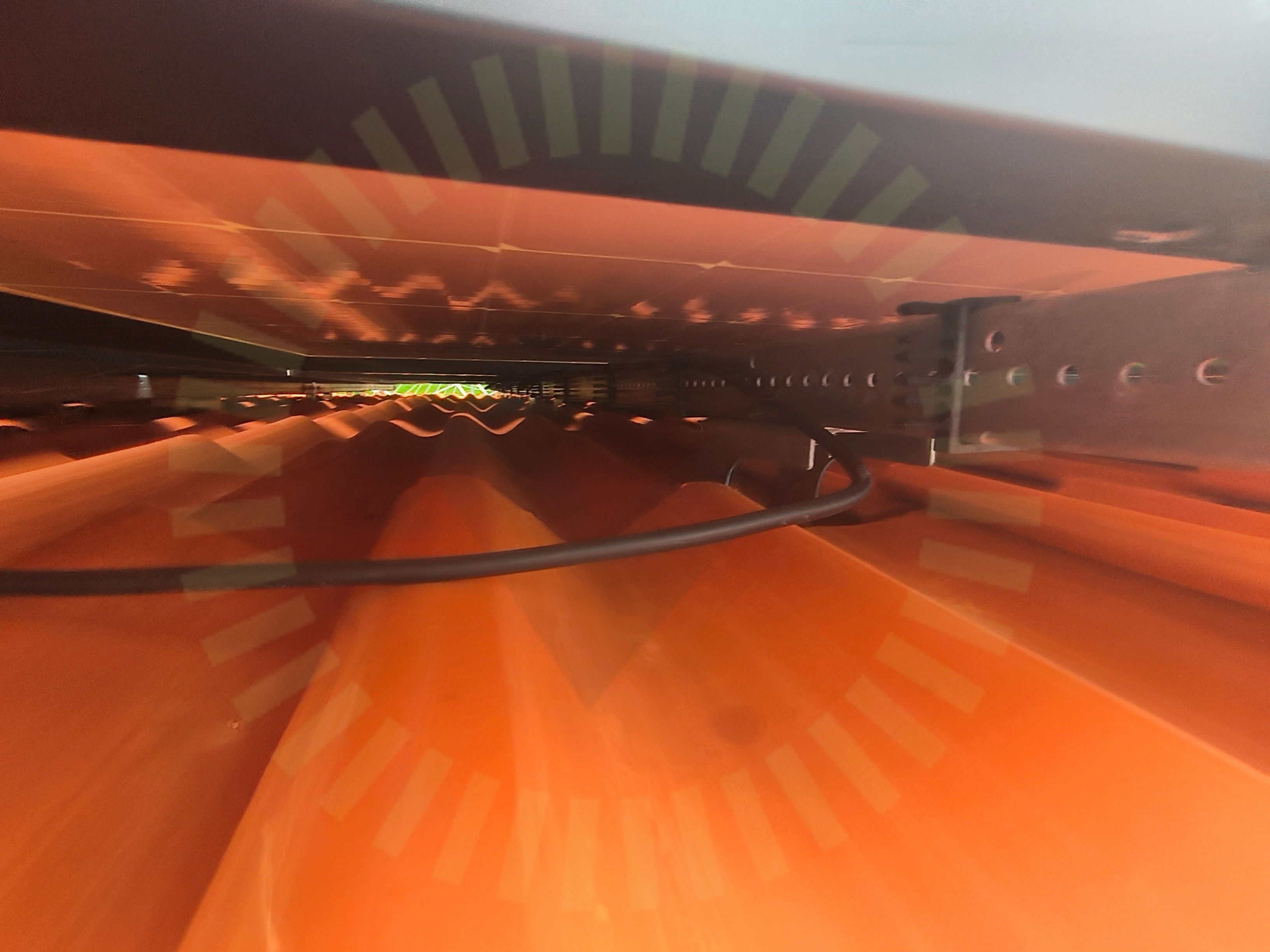

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 100 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/24
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStående skenorSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/6
Kabelinföringar

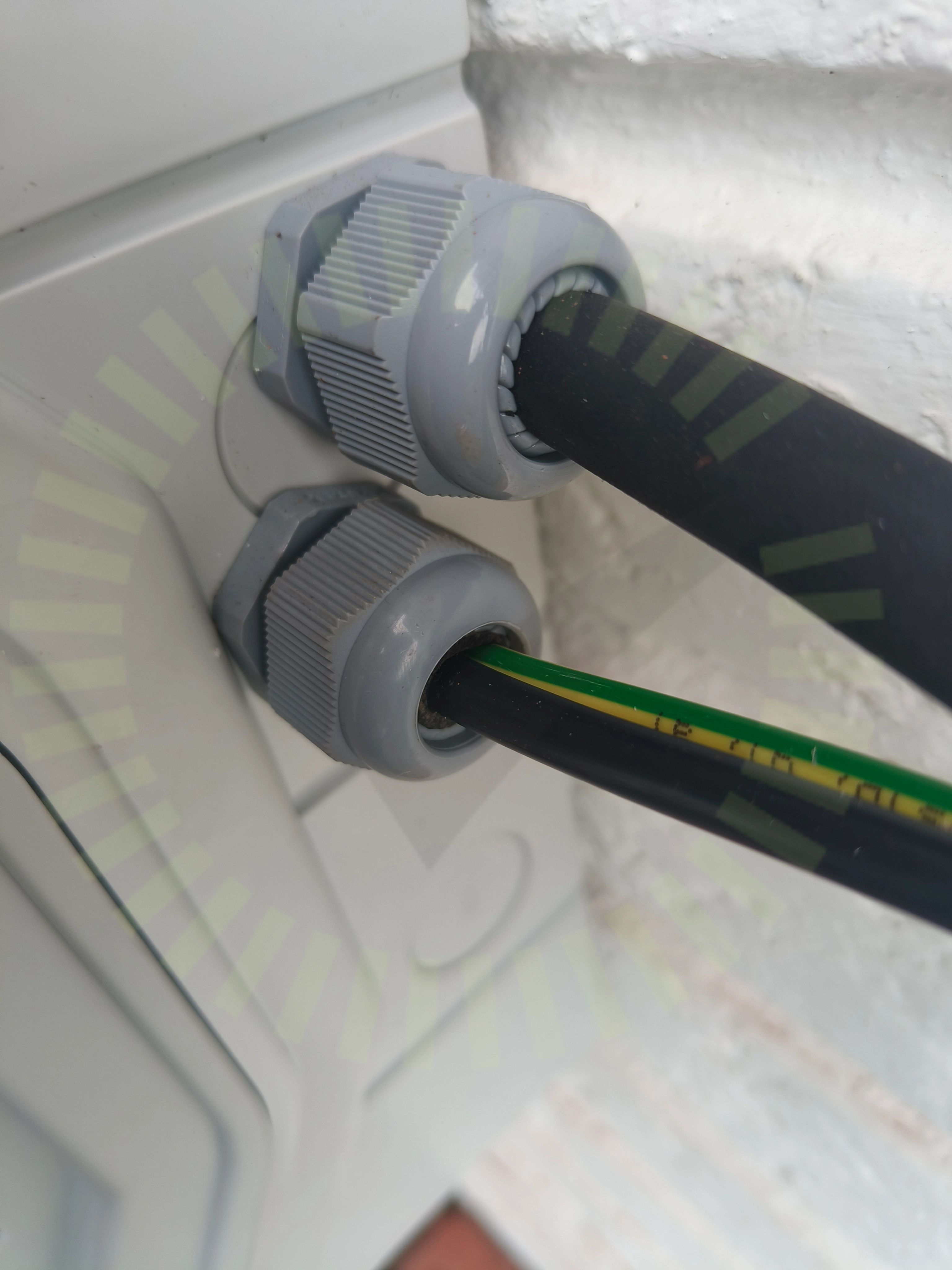

6.1 Kabelinföringar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel.

PEN-ledare

6.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

4/6
InfästningIP-KlassningPlaceringSkydd mot beröring
