Besiktningsrapport

8.1

Installation genom

Green Hero AB

Datum

3 december 2024

Ort

Enebyberg, Stockholms län

Fasskena

PEN-ledare

Underliggande takpanna

+ 4

87% godkända

13% ej godkända

Om installationen

Paneler

Green Hero: Limitless Ultra

Montagesystem

SweMount: Fotplatta betongpannor

Växelriktare

GoodWe: GW5-10kW ET Series

Batteri

BYD: HVS Battery-Box Premium (5.1-12.8)

Tillbehör

Undercentral

Tillbehör

GoodWe: GM series

Installerad av Green Hero AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Smartmätare (4)Tak 1, Green Hero: Limitless Ultra (19)Tak 1, SweMount: Fotplatta betongpannor (22)Undercentral (7)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

12/12

Batteri PE

DC anslutning

Fastsäkring av produkt

Förläggning av moduler

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT Klämmor

Kommunikationskabel

Placering av klämmor

Smartmätare matning

Tak 1, Green Hero: Limitless Ultra

Anmärkningar

3/19

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

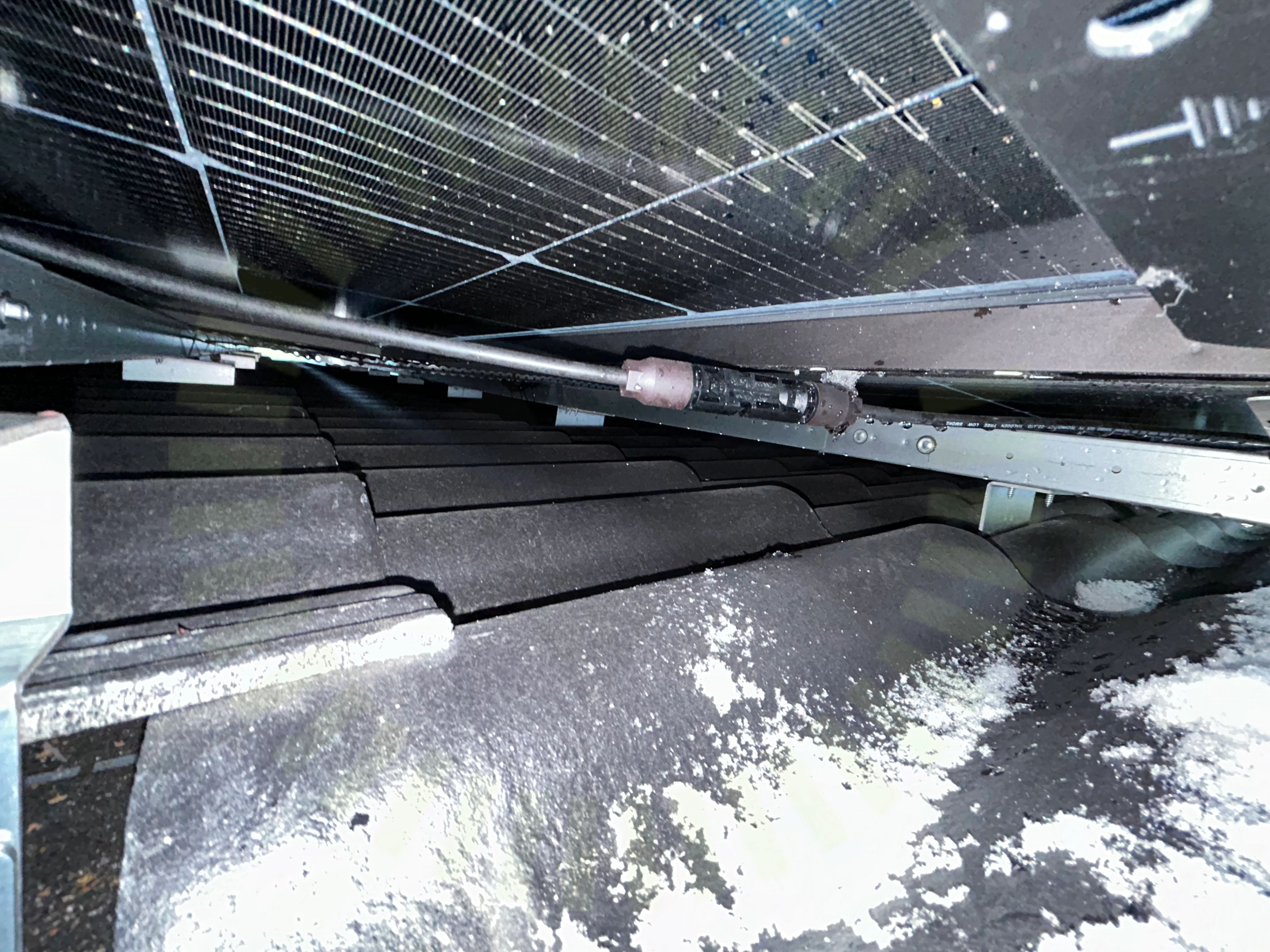

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

8/19

Dräneringshål

Föremål mot bakstycke

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Skugga

Spänningar i ram

Strängförläggning

Ej tillgängligt vid besiktning

8/19

Avstånd till hav

Avstånd till yta

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Lutning

Panelramar separerade

Skador på panel

Tak 1, SweMount: Fotplatta betongpannor

Anmärkningar

5/22

5.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad eller manualer finns tillgängligt.

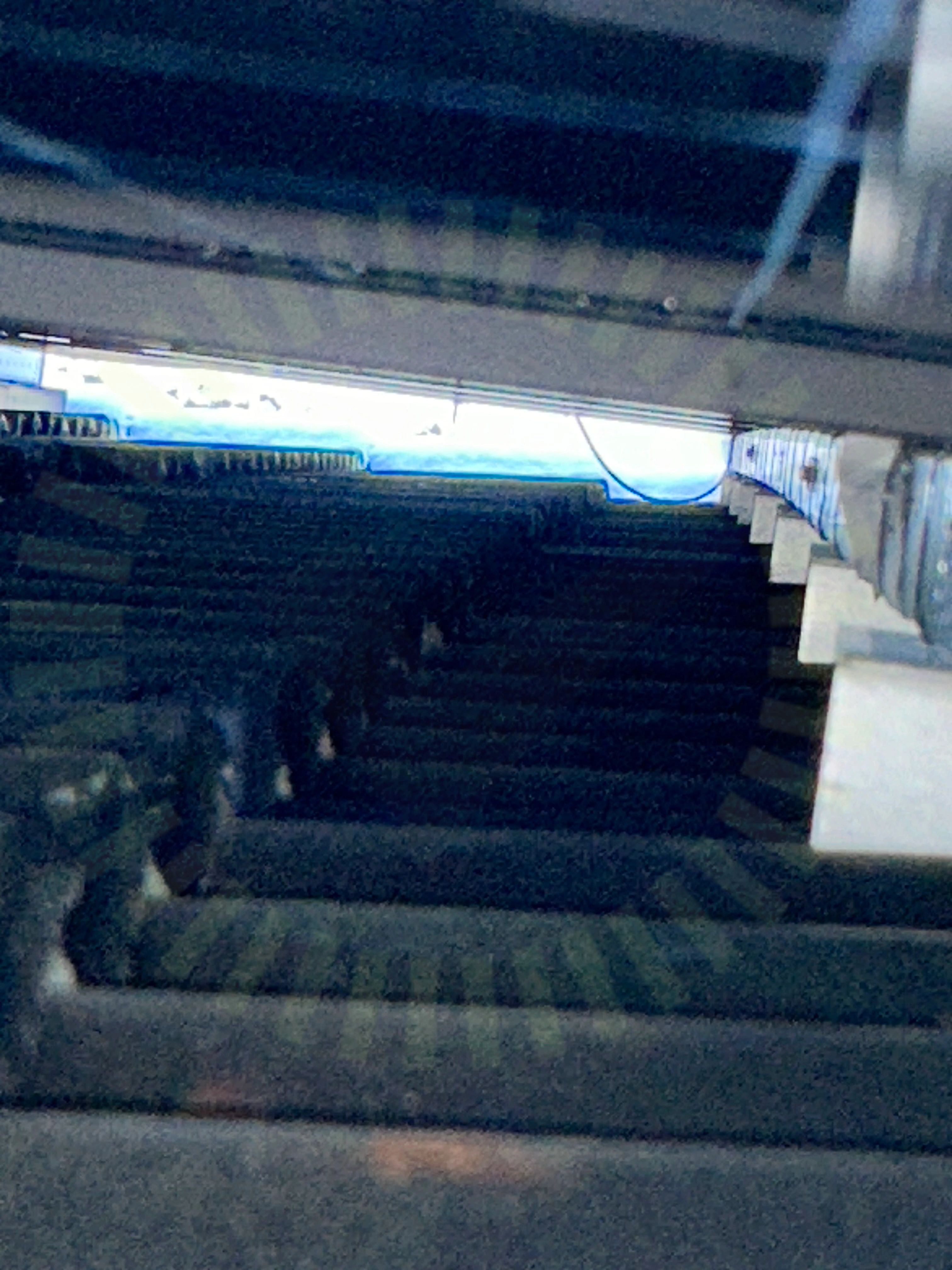

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

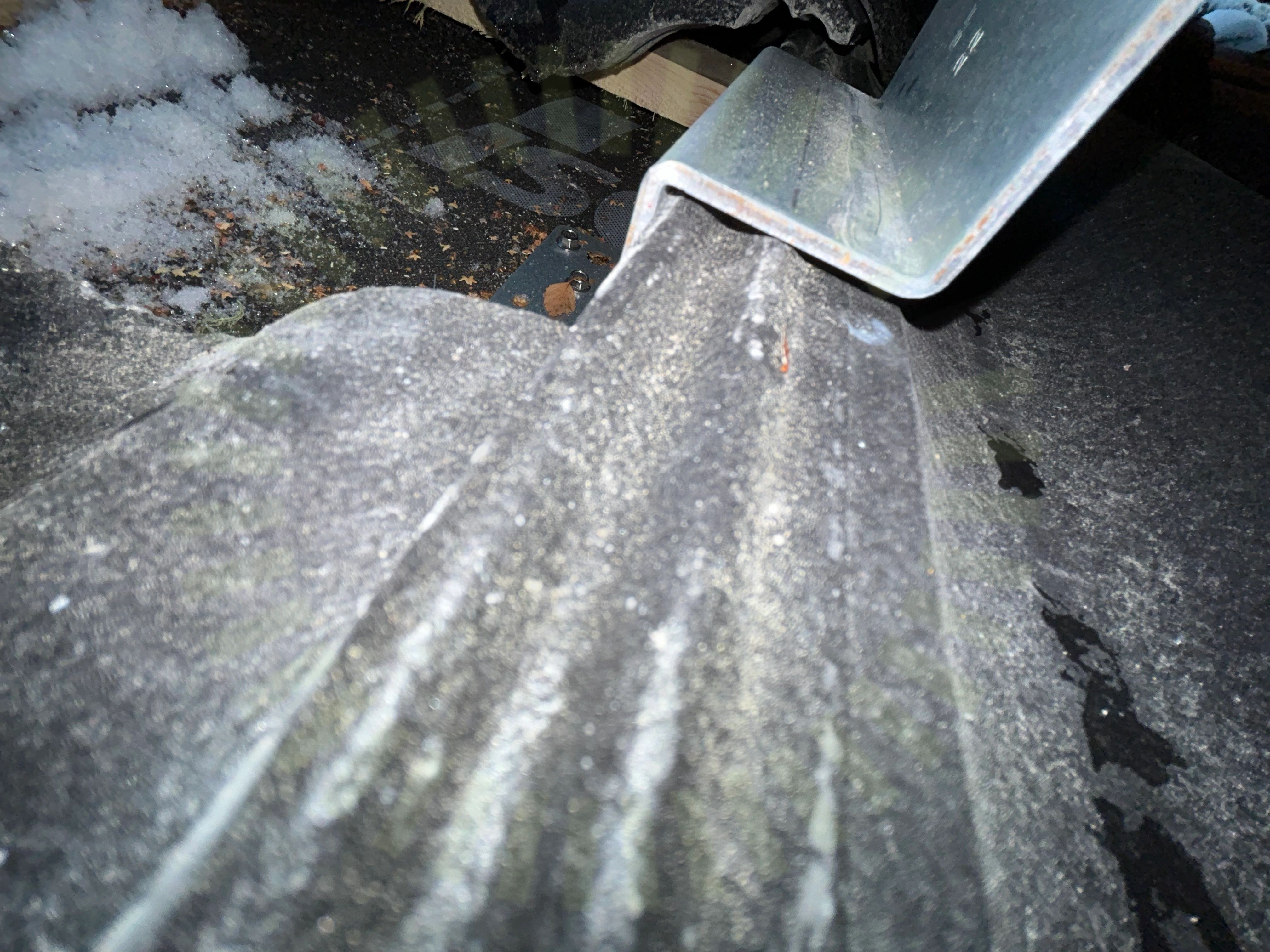

5.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande panna. Underlag från tillverkaren som styrker att det är godkänt saknas.

5.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Godkända kontrollpunkter

16/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/22

Mittklämmor

Undercentral

Anmärkningar

2/7

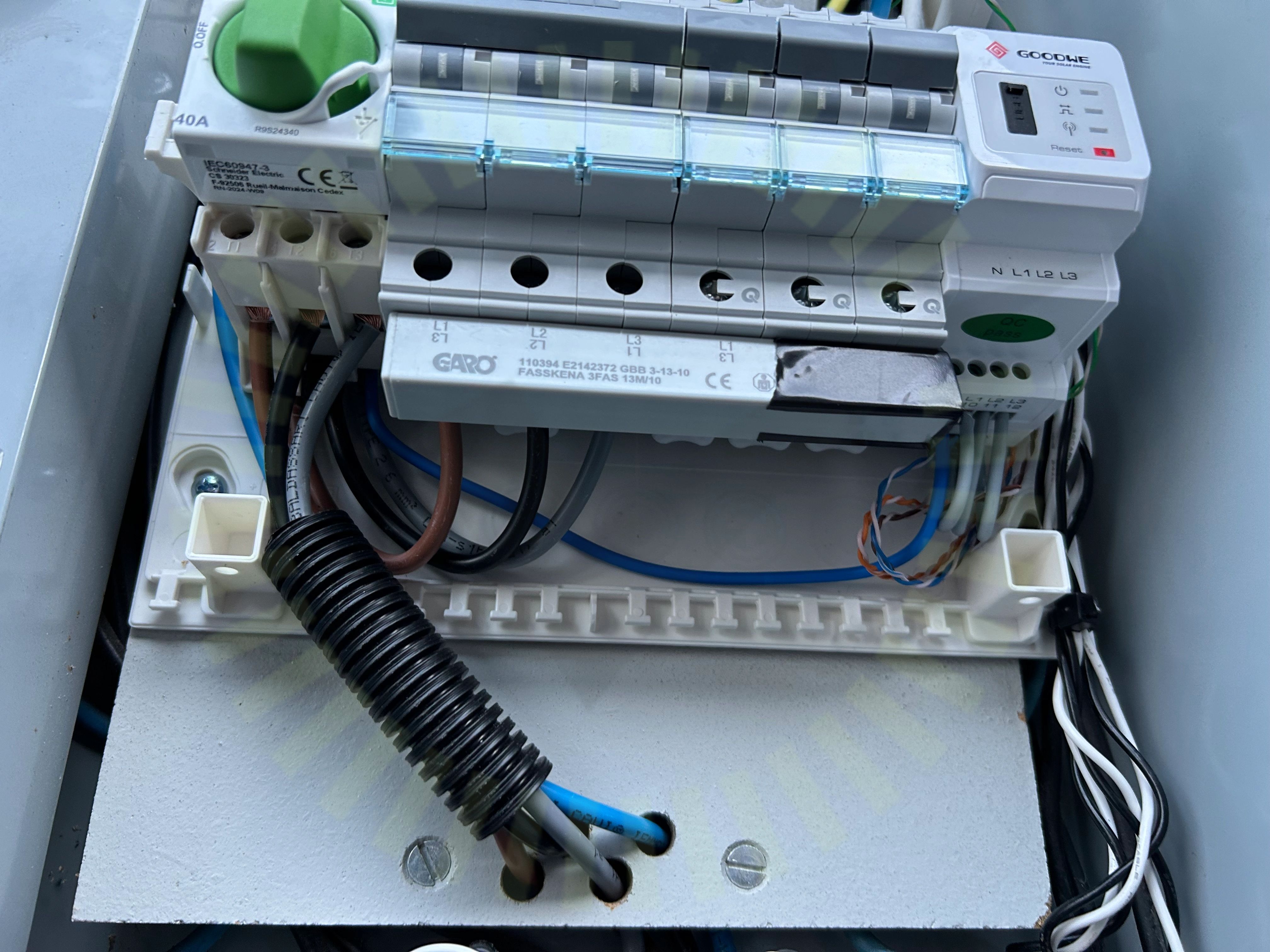

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

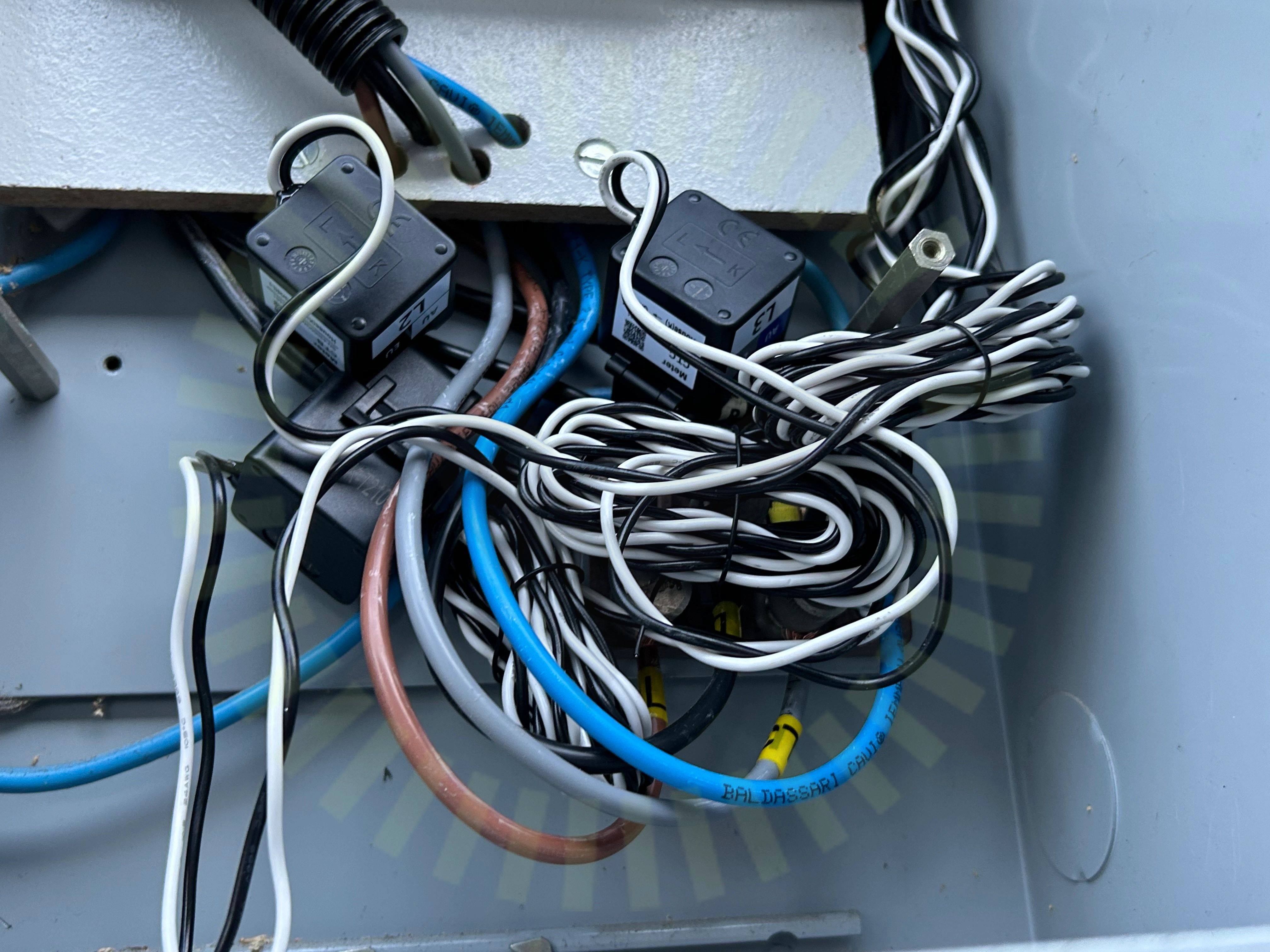

6.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/7

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/37

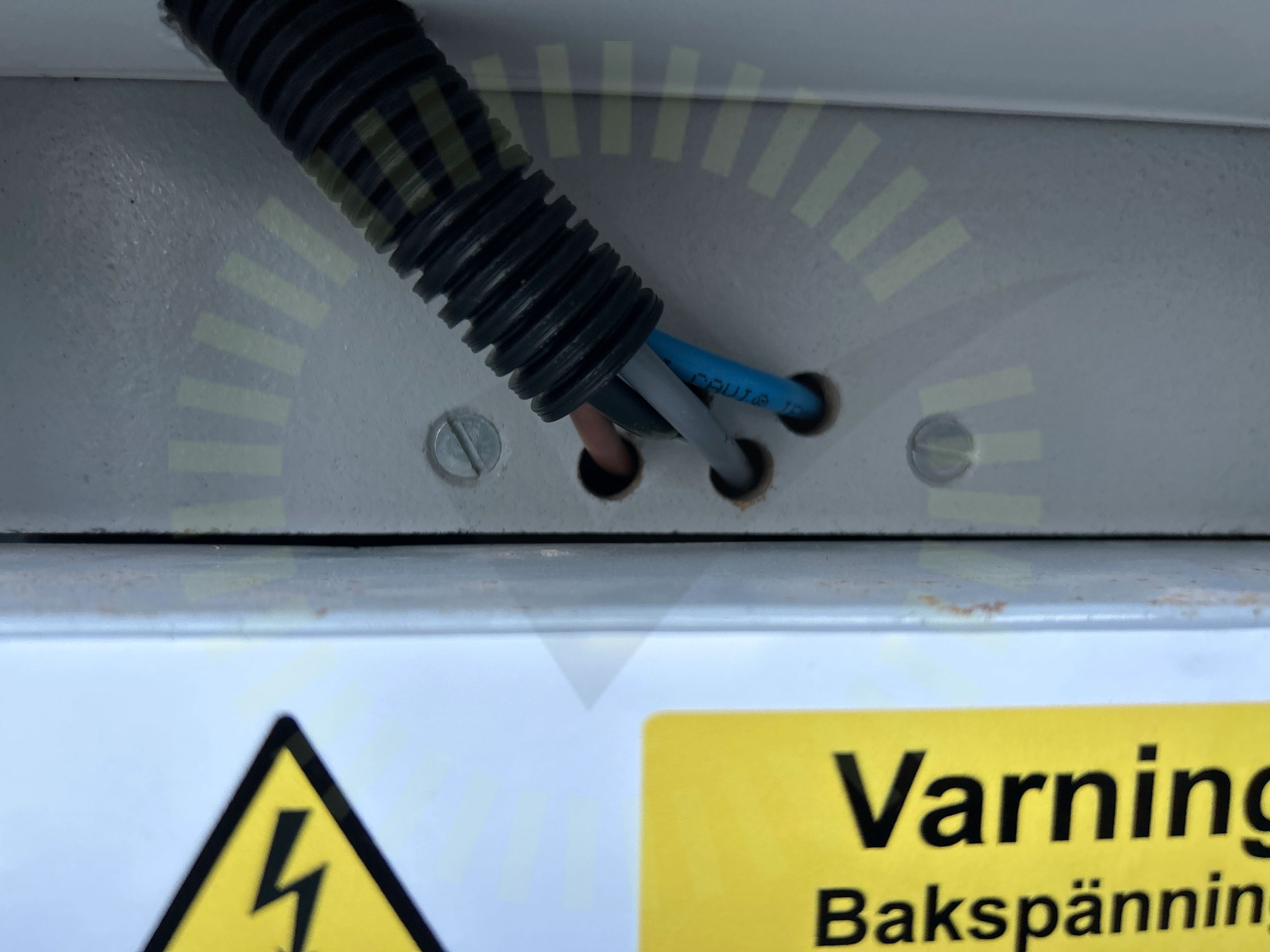

8.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

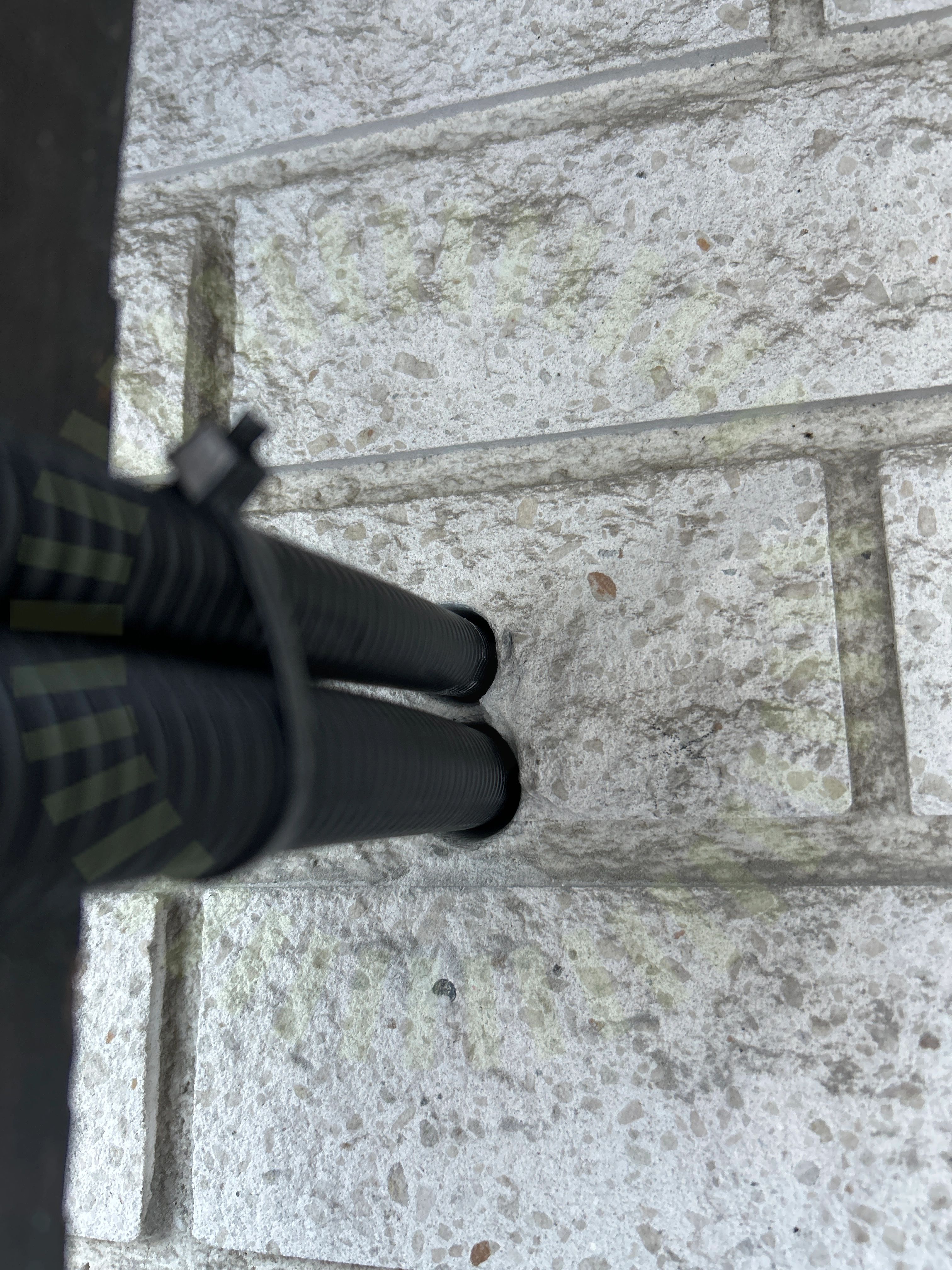

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

32/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37

DC Max Spänning

DC Min Spänning

Strängdesign
