Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

29 mars 2023

Ort

Ytterby, Västra Götalands län

Kabeluppfästning

Mittklämmor

Skenskarvar

+ 9

83% godkända

17% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (25)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/23

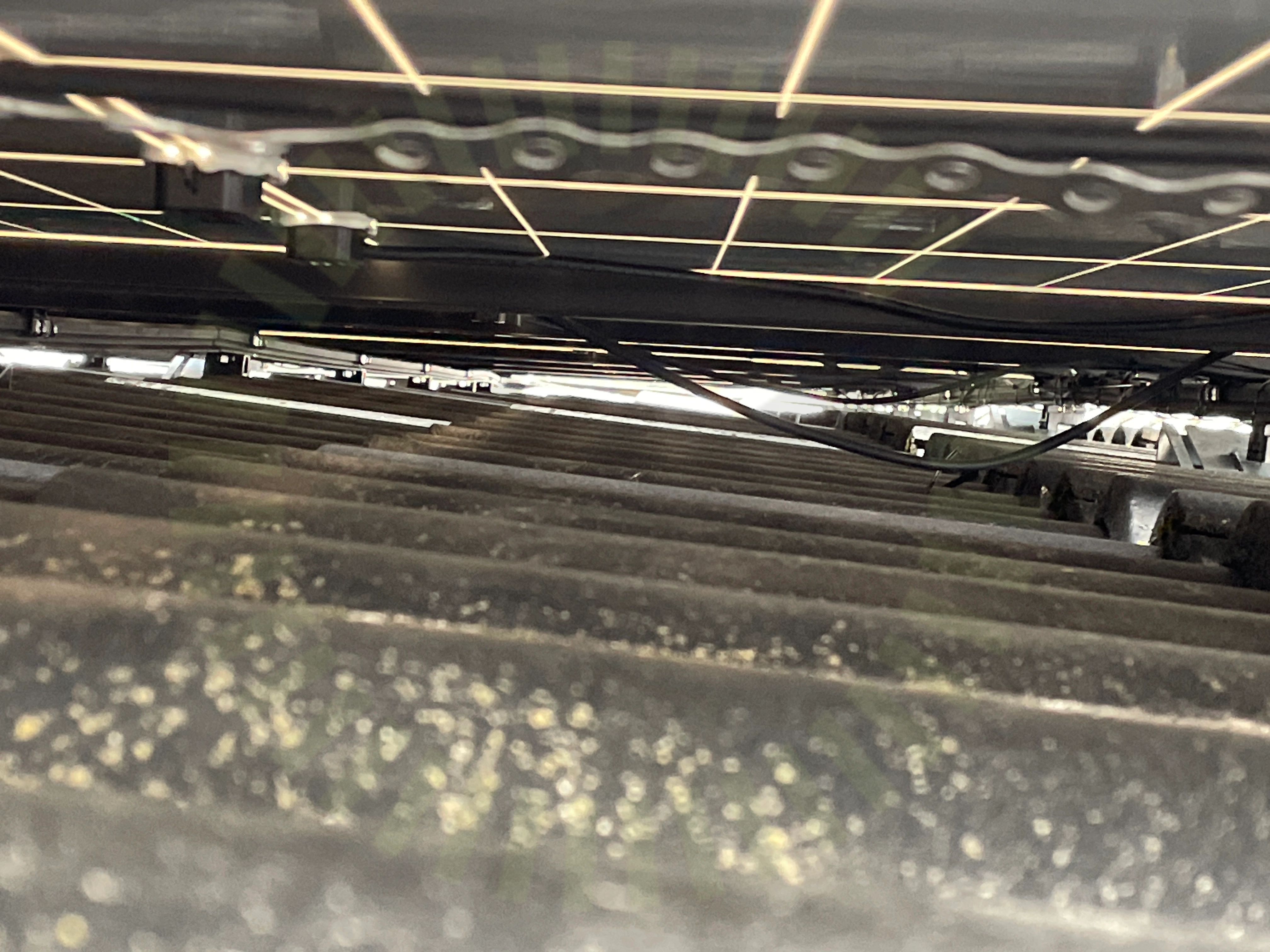

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

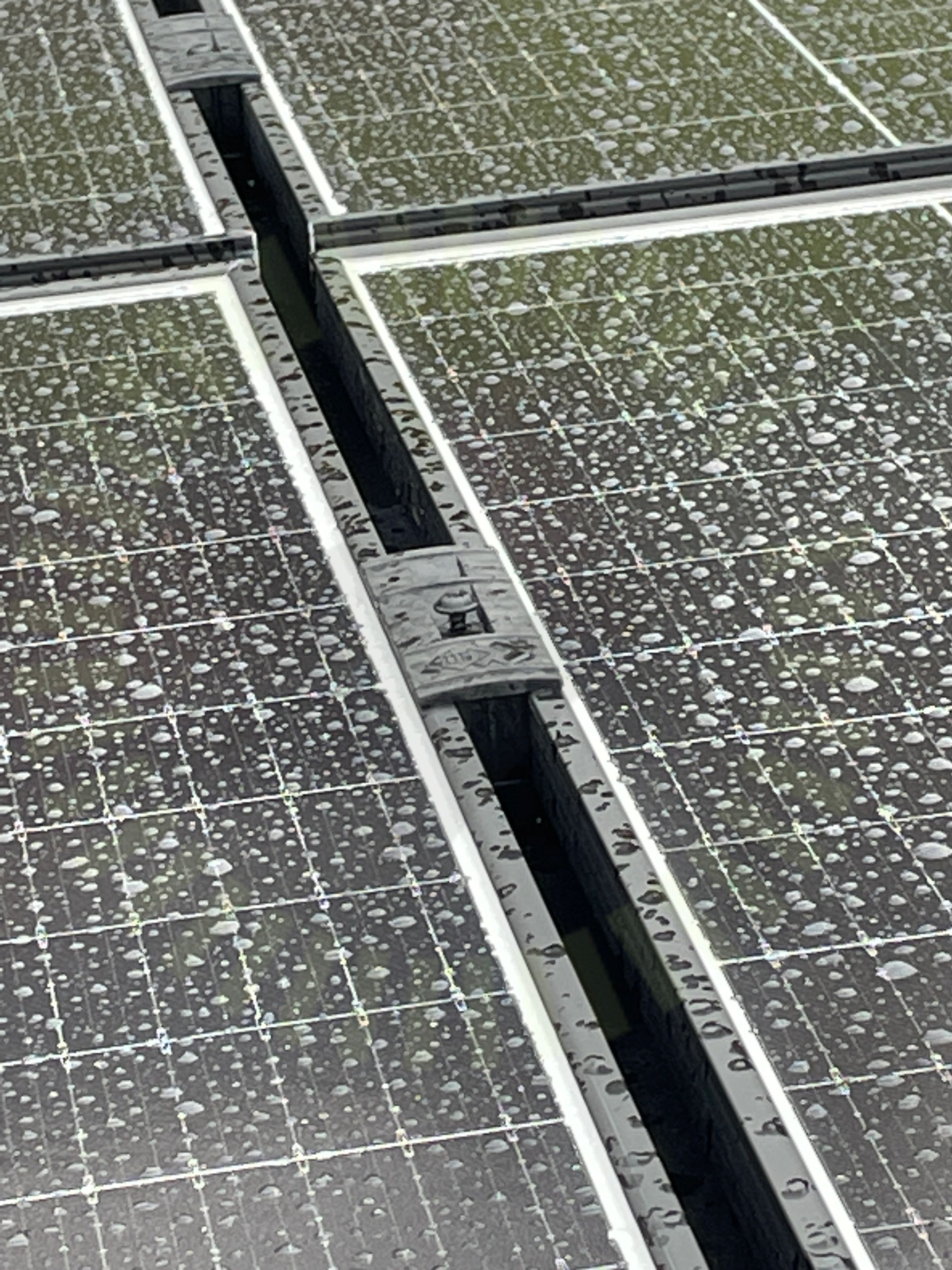

2.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

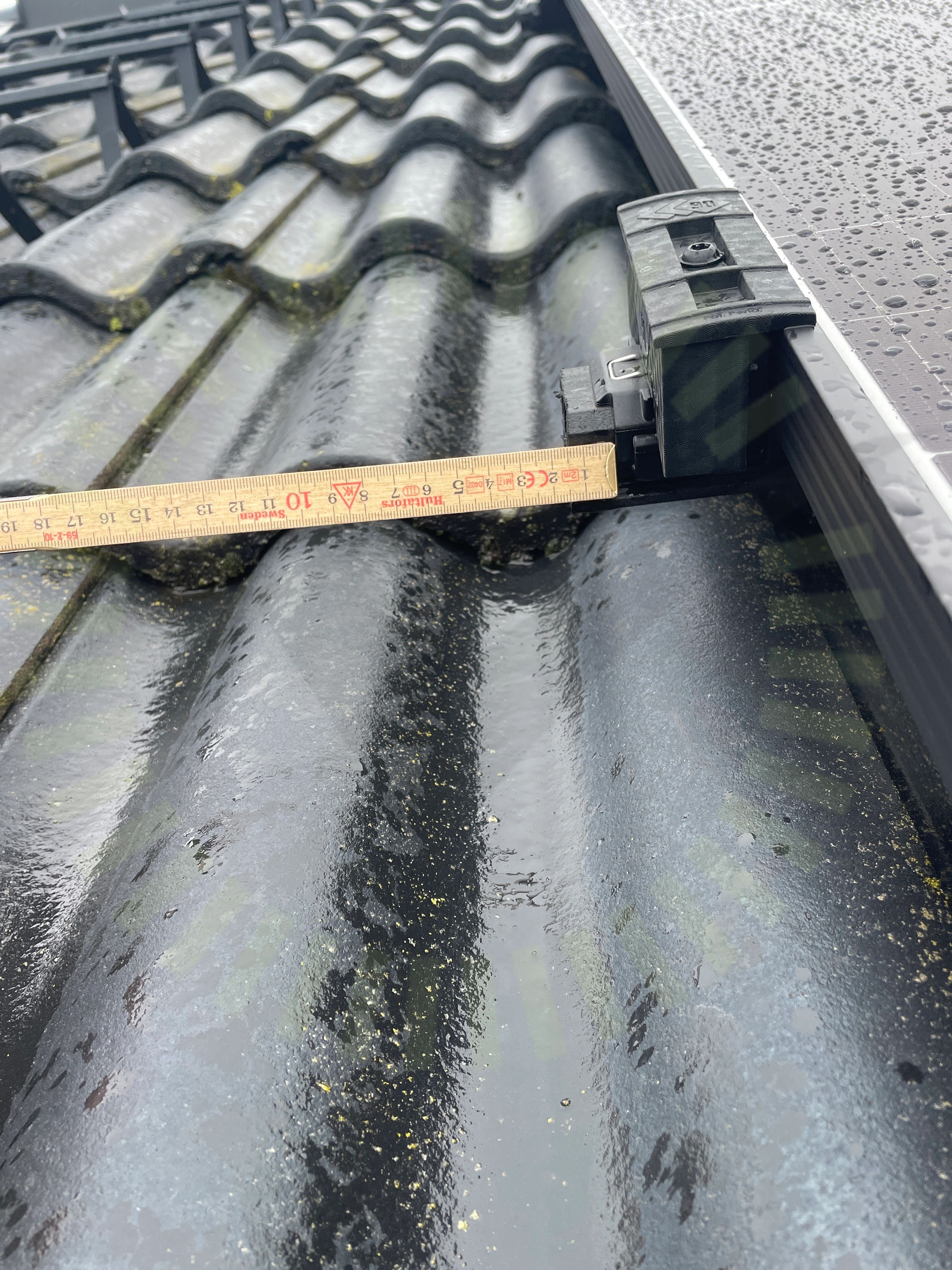

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

2.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

2.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Avstånd från fäste överstiger 250 mm

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

Godkända kontrollpunkter

15/23

DC kabel förläggning

Främmande material

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Shims

Skada på klämmor

Skador

Skenornas infästning

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

2/18

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med rörelsemån. Distanser kvarglömda från monteringen.

PV module installation and maintenance manual A1 2023 sida 19.

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/32

5.1 Huvudsäkring

Rekommendation

Växelriktaren har möjlighet att skicka ut mer än huvudsäkring. Under vissa förhållanden kan utmatning överstiga 25A. Utmatningsbegränsning kan behövas.

5.2 AC Genomföringar

Inte godkänd

Tätning/återställning bedöms inte fackmässigt utförd.

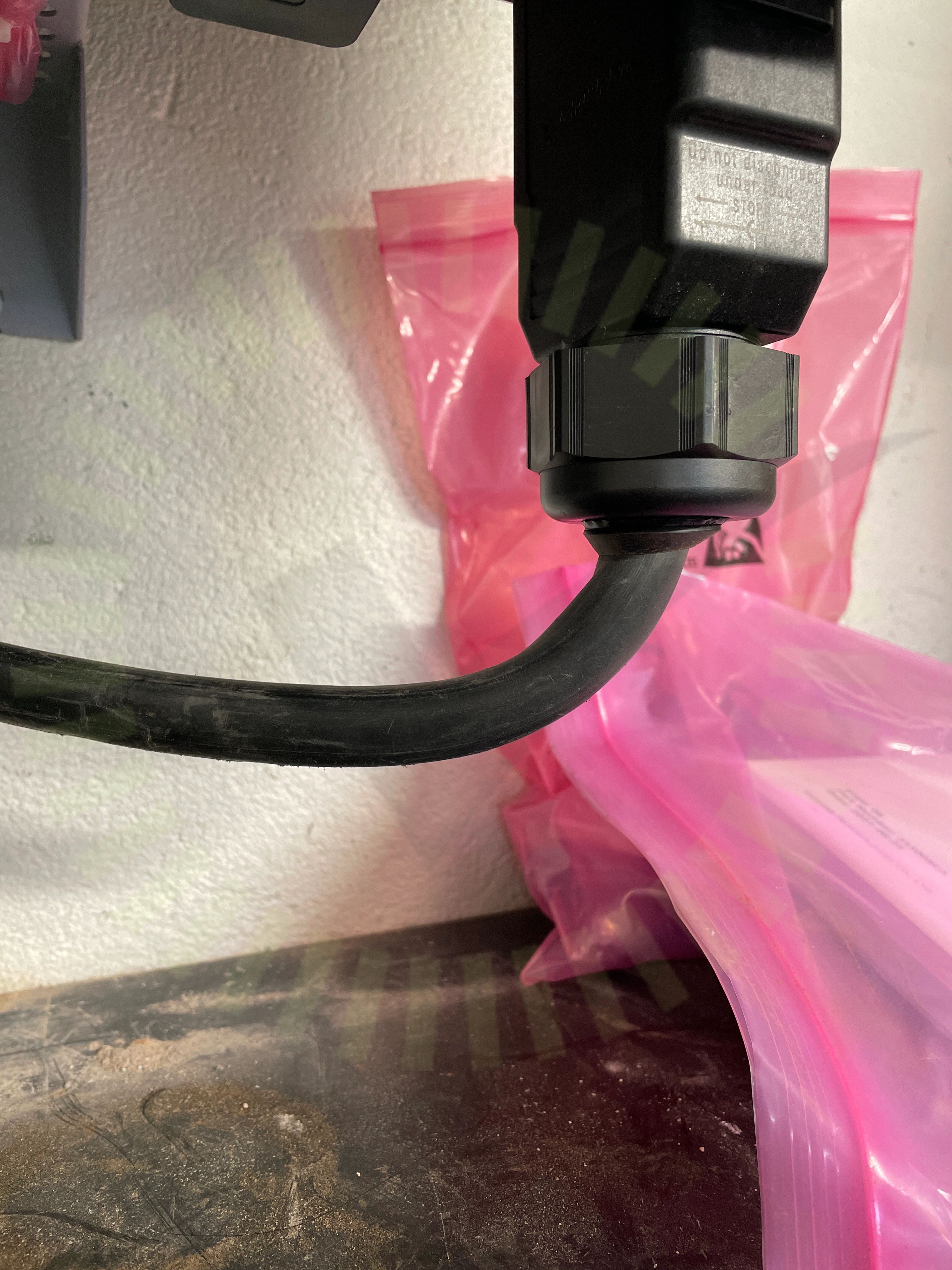

5.3 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Stress uppstår på anslutning till växelriktaren.

SS 436 40 00 (522.8.3)

5.4 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar, varken i höjdled eller sidled.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

Godkända kontrollpunkter

28/32

AC Anslutning Växelriktare

AC Kablage förläggning

DC Kablage skydd

DC Kontakter stress

DC Min Spänning

AC Kablage dimensionering

AC kablage skada

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

Fastsäkring av produkt

Förskruvning

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
