Besiktningsrapport

8.4

Installation av
1KOMMA5°
Datum
16 augusti 2023
Ort
Kållered, Västra Götalands län

Föremål mot bakstycke

Föremål mot bakstycke

Fästens placering

Fästens placering

Kontaktdon

Kontaktdon

+ 12

+ 12
81% godkända
19% ej godkända
Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, K2: SingleRail: CrossHook 3S (33)Undercentral (10)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar
1/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter
2/3
Avtal
Strängschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar
5/15

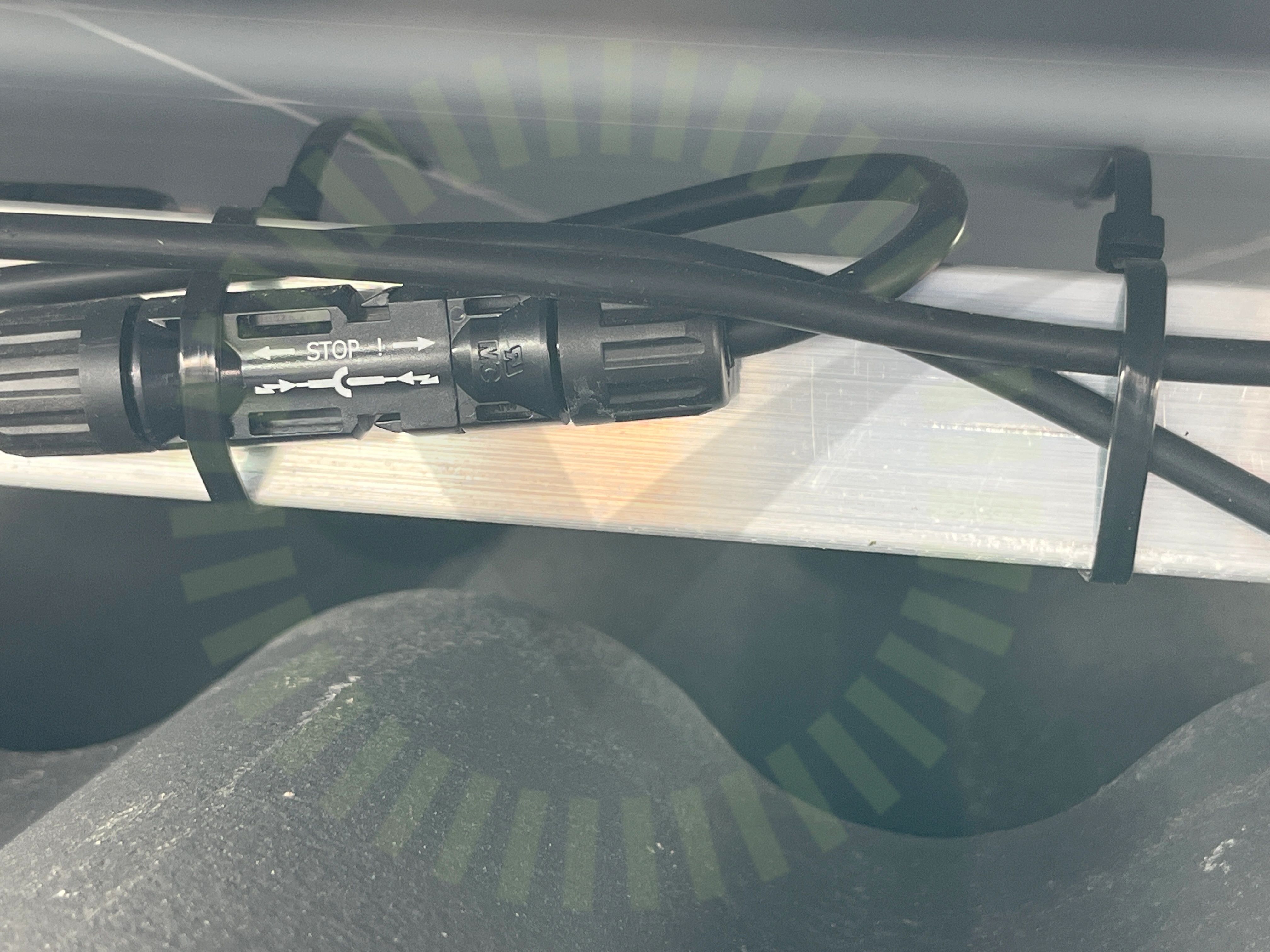

Panelkablagets böjradie
2.1 Panelkablagets böjradie

Inte godkänd

Minsta tillåtna böjradie för DMEGC panelkablar är 60 mm.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Fästens placering
2.2 Fästens placering

Inte godkänd

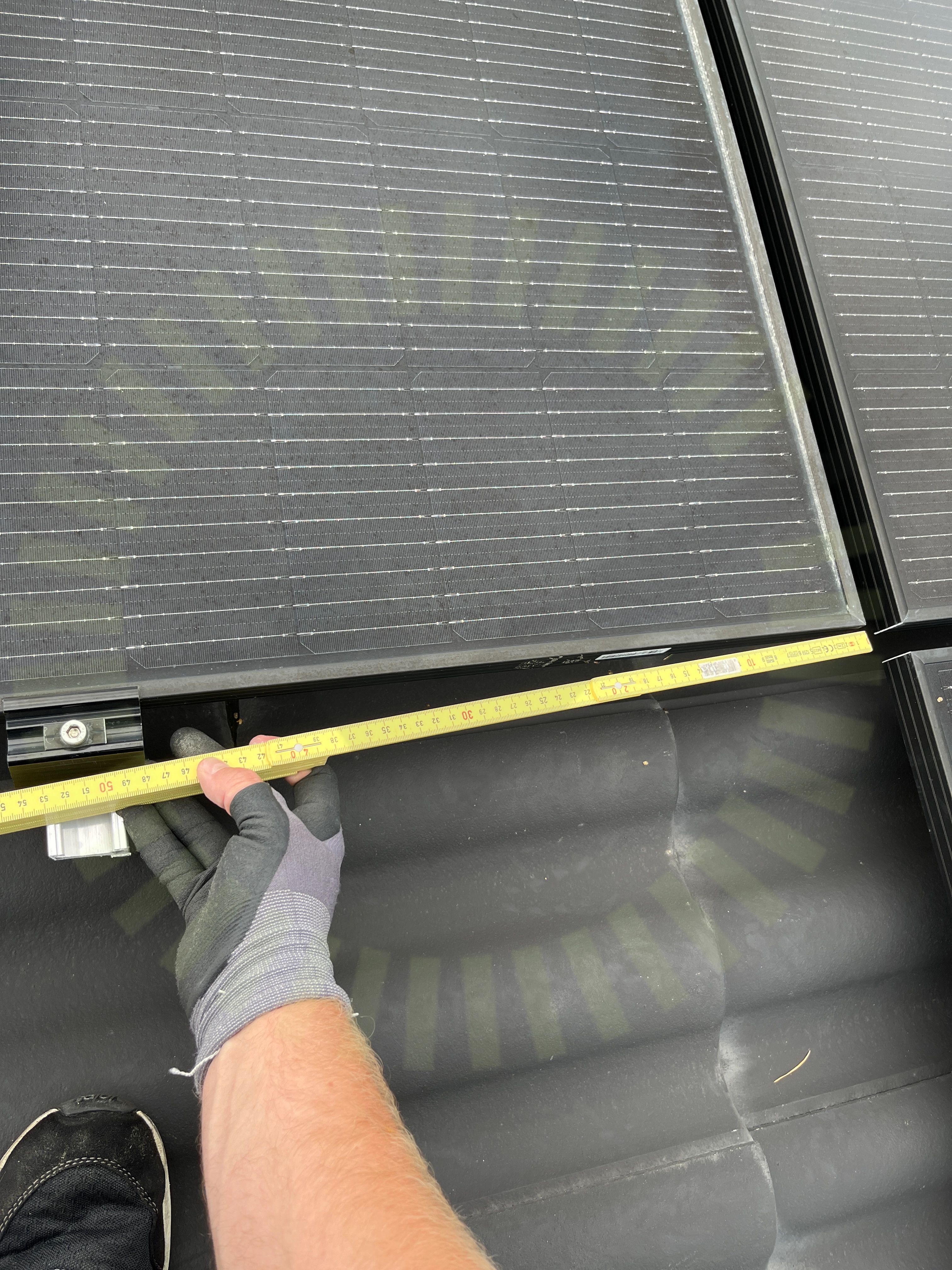

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

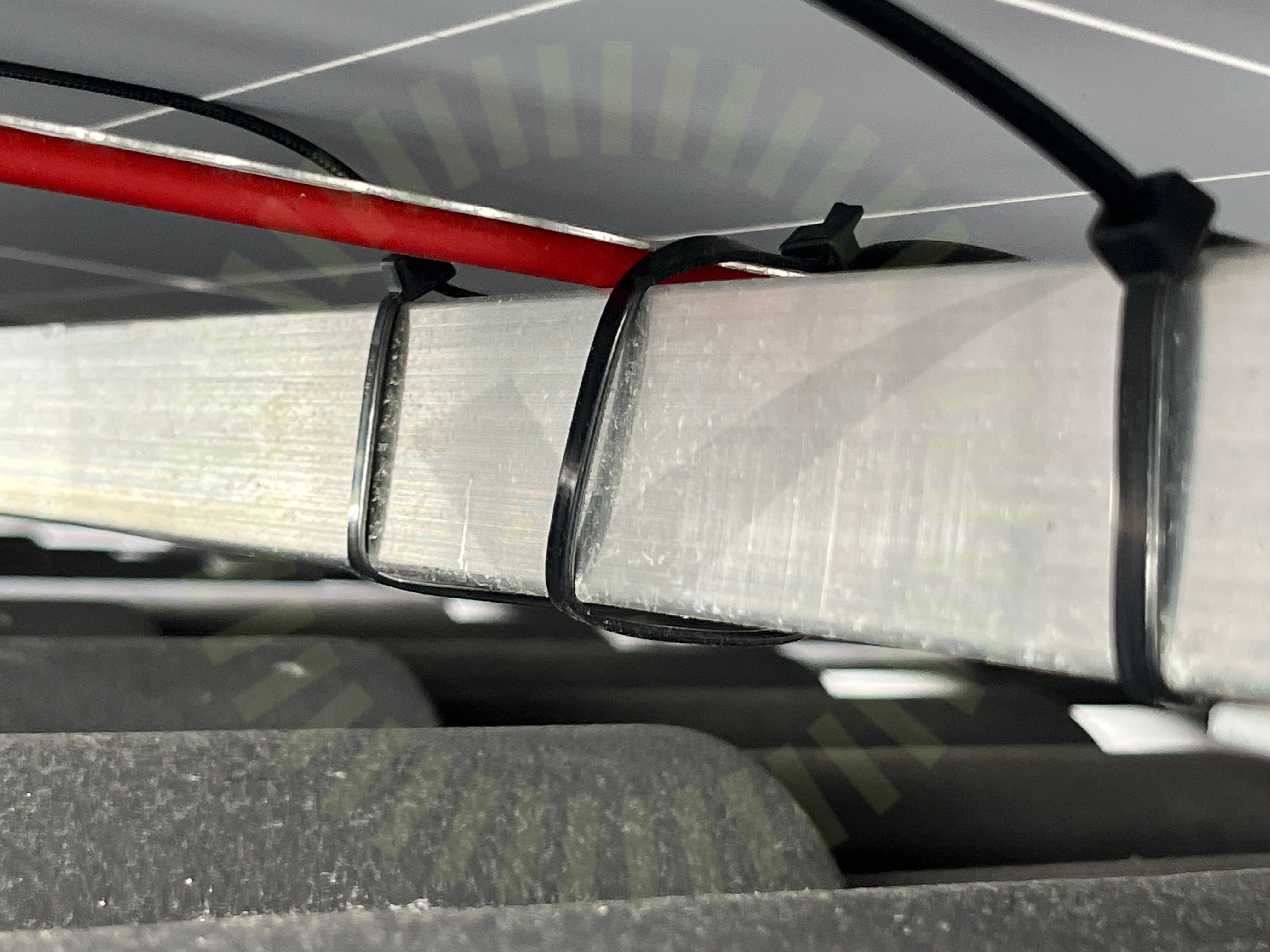

Föremål mot bakstycke
2.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Kontaktdon
2.4 Kontaktdon

Inte godkänd

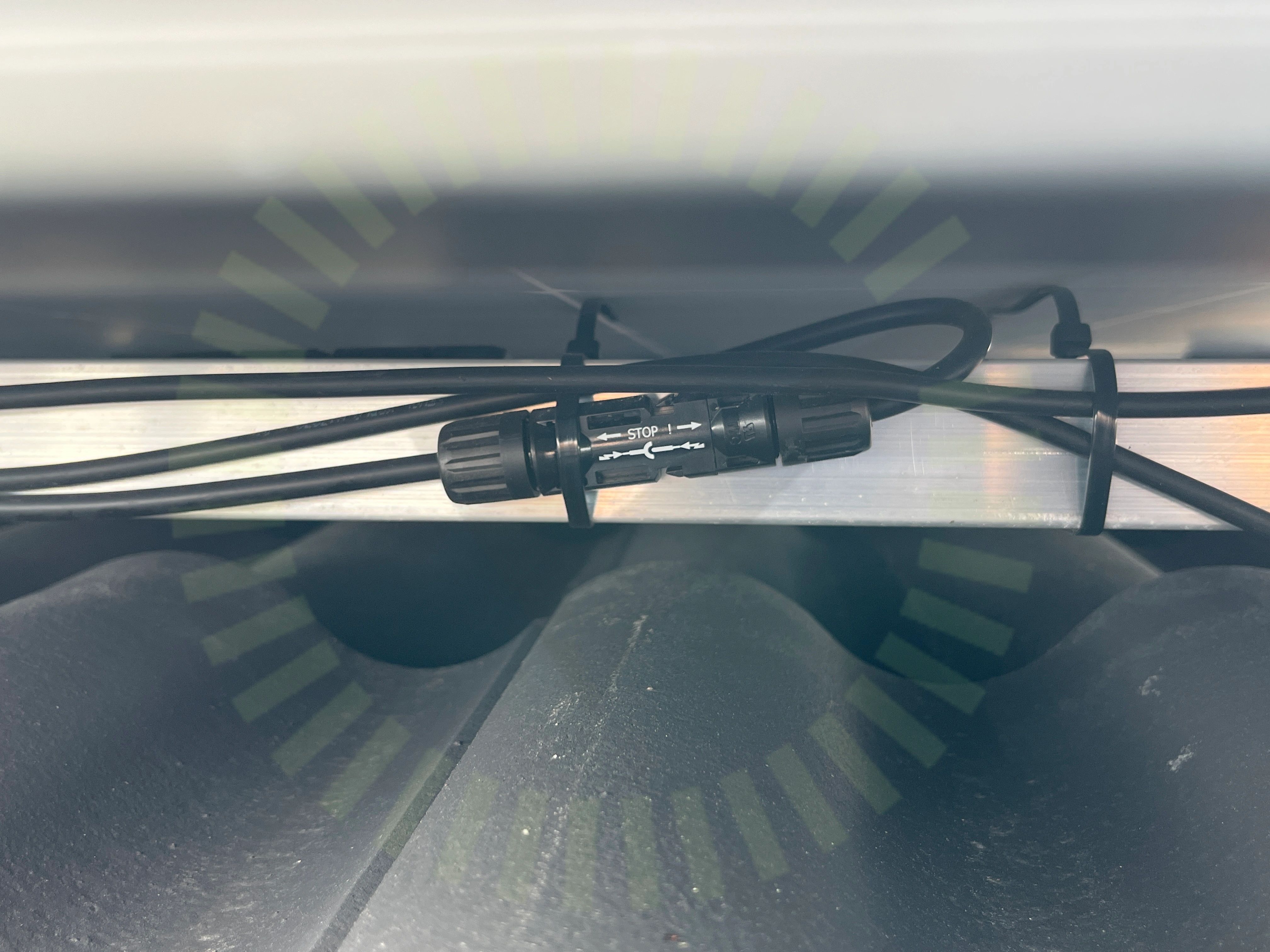

Buntband ska inte placeras över kontaktdonens hölje.

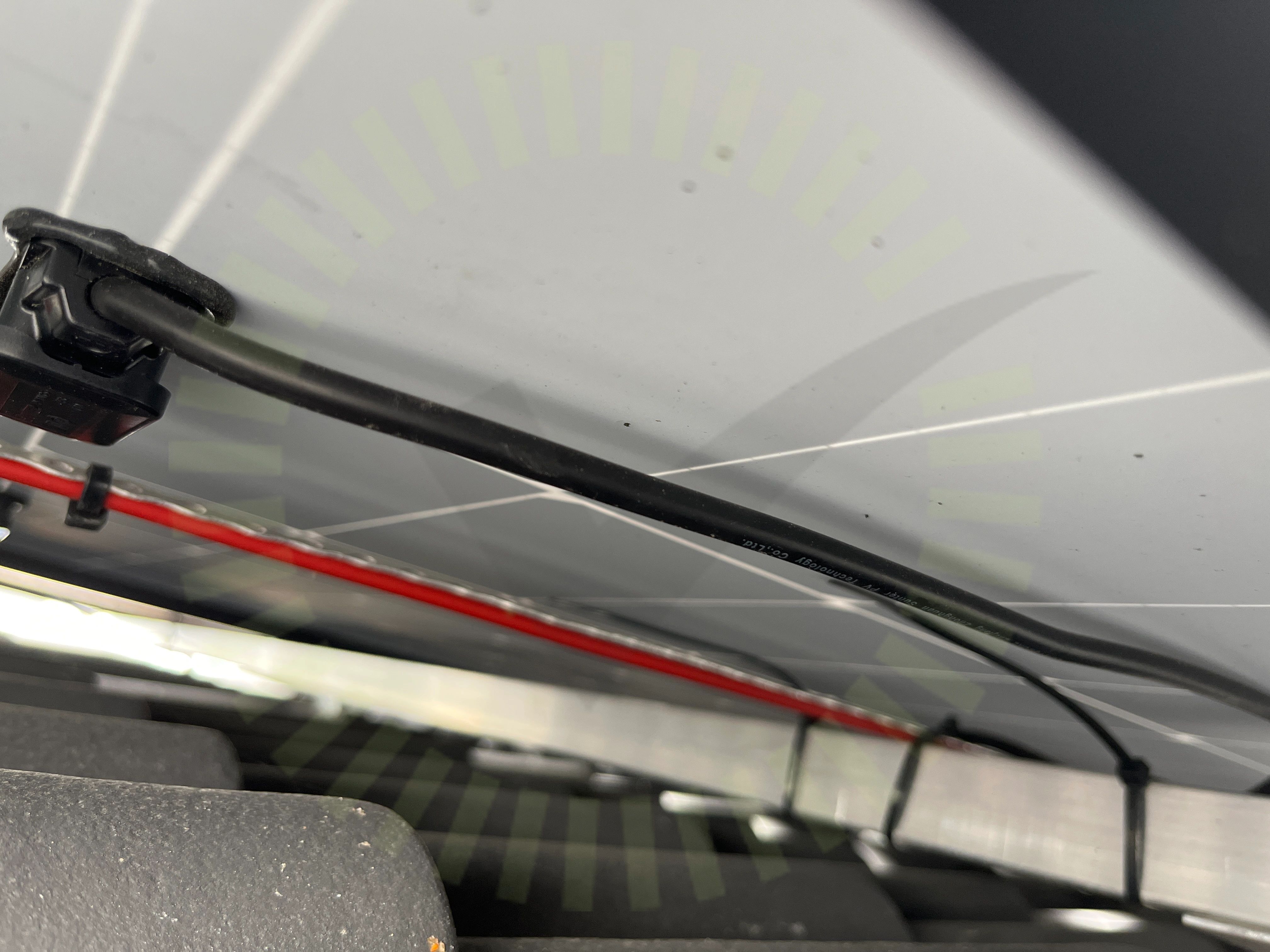

Kopplingslåda
2.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter
10/15
Dräneringshål
Förbindelse av kontakter
Klämmans överlappning
Klämmornas storlek
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
3/26

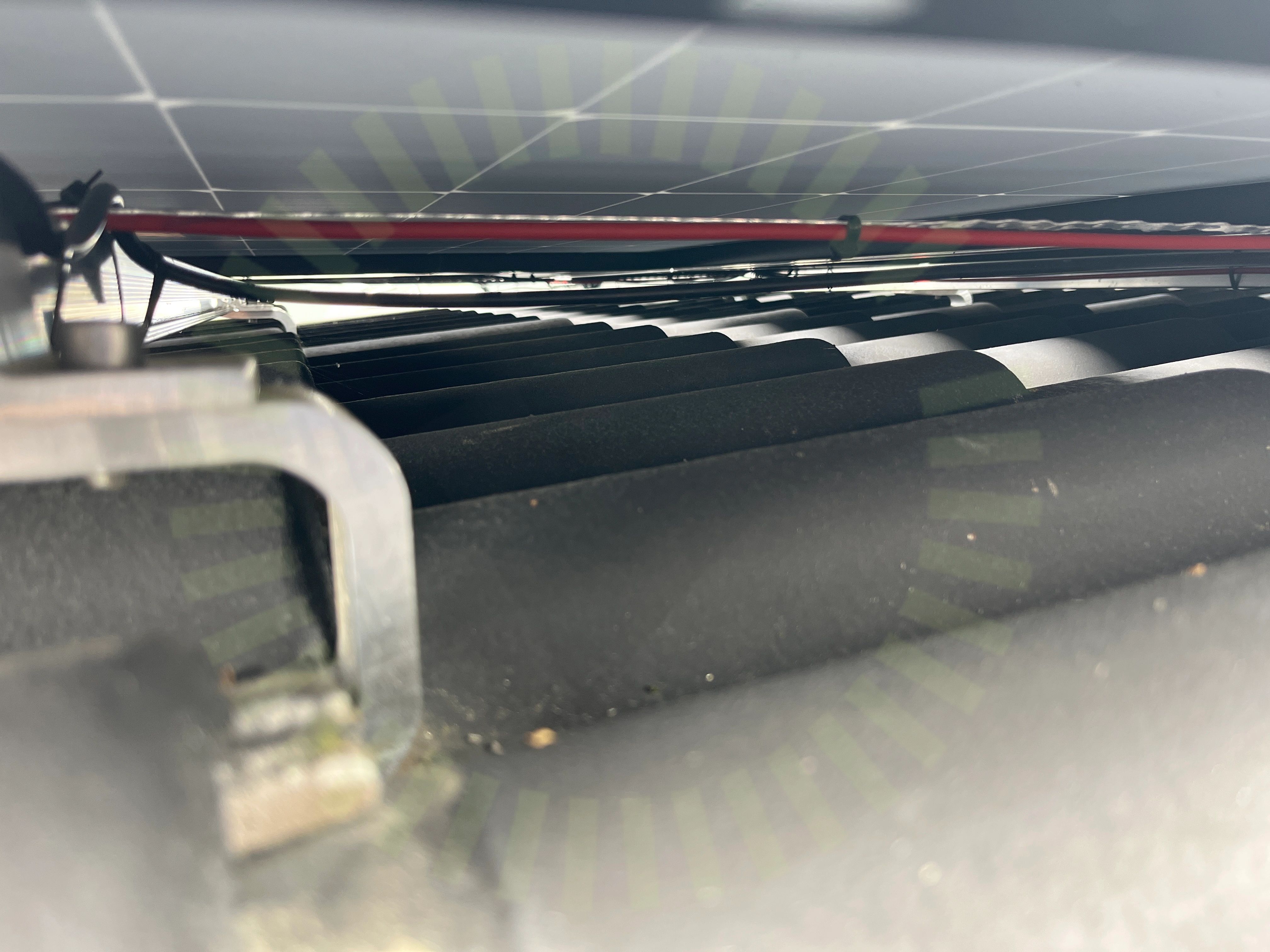

Kabeluppfästning
3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Tvådelad takkrok
3.2 Tvådelad takkrok

Inte godkänd

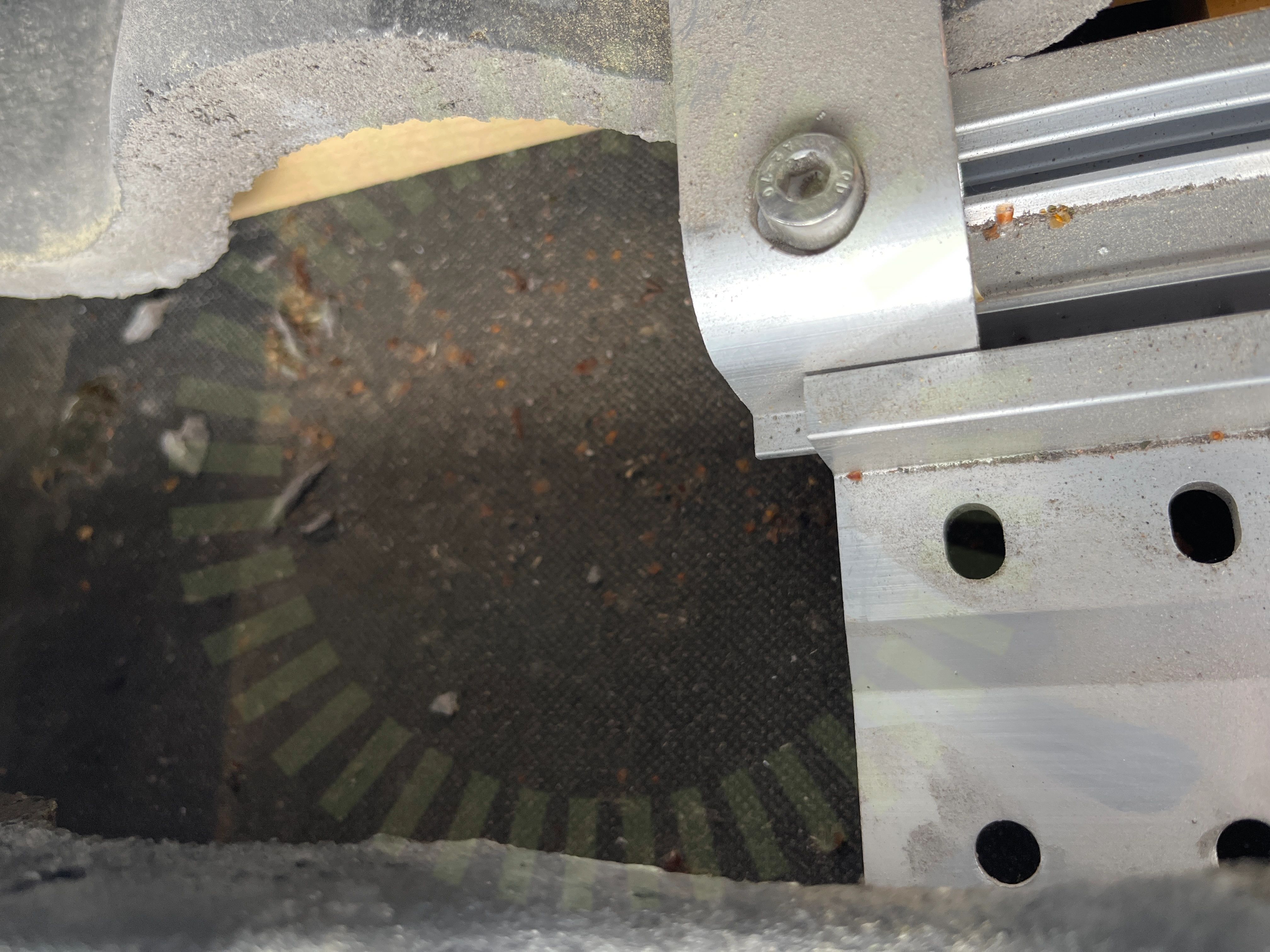

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9
Underliggande takpanna
3.3 Underliggande takpanna

Inte godkänd

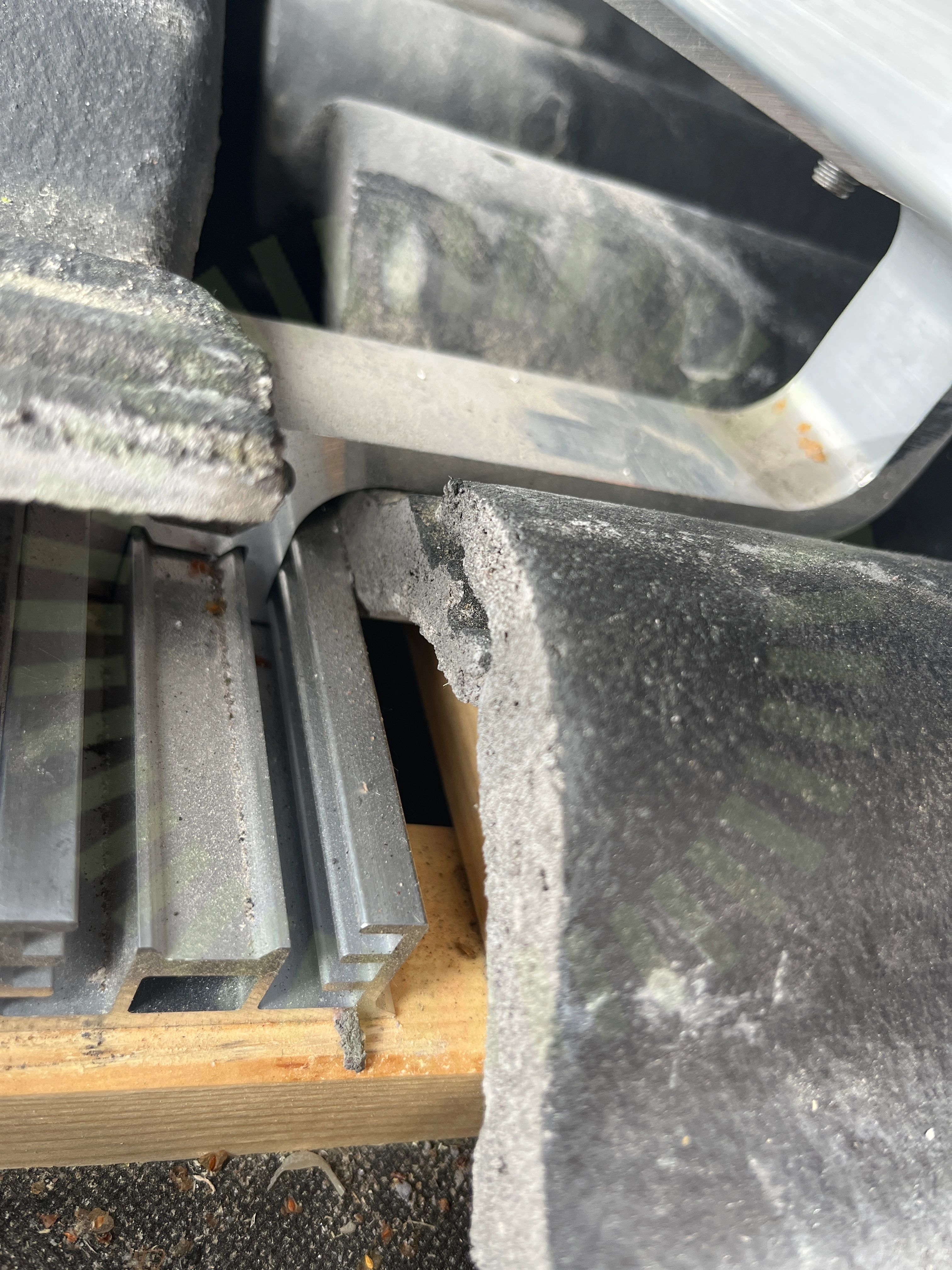

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Godkända kontrollpunkter
22/26
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Takstolsinfästning
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takgenomföring

Undercentral

Anmärkningar
1/8
Brytare
4.1 Brytare

Inte godkänd

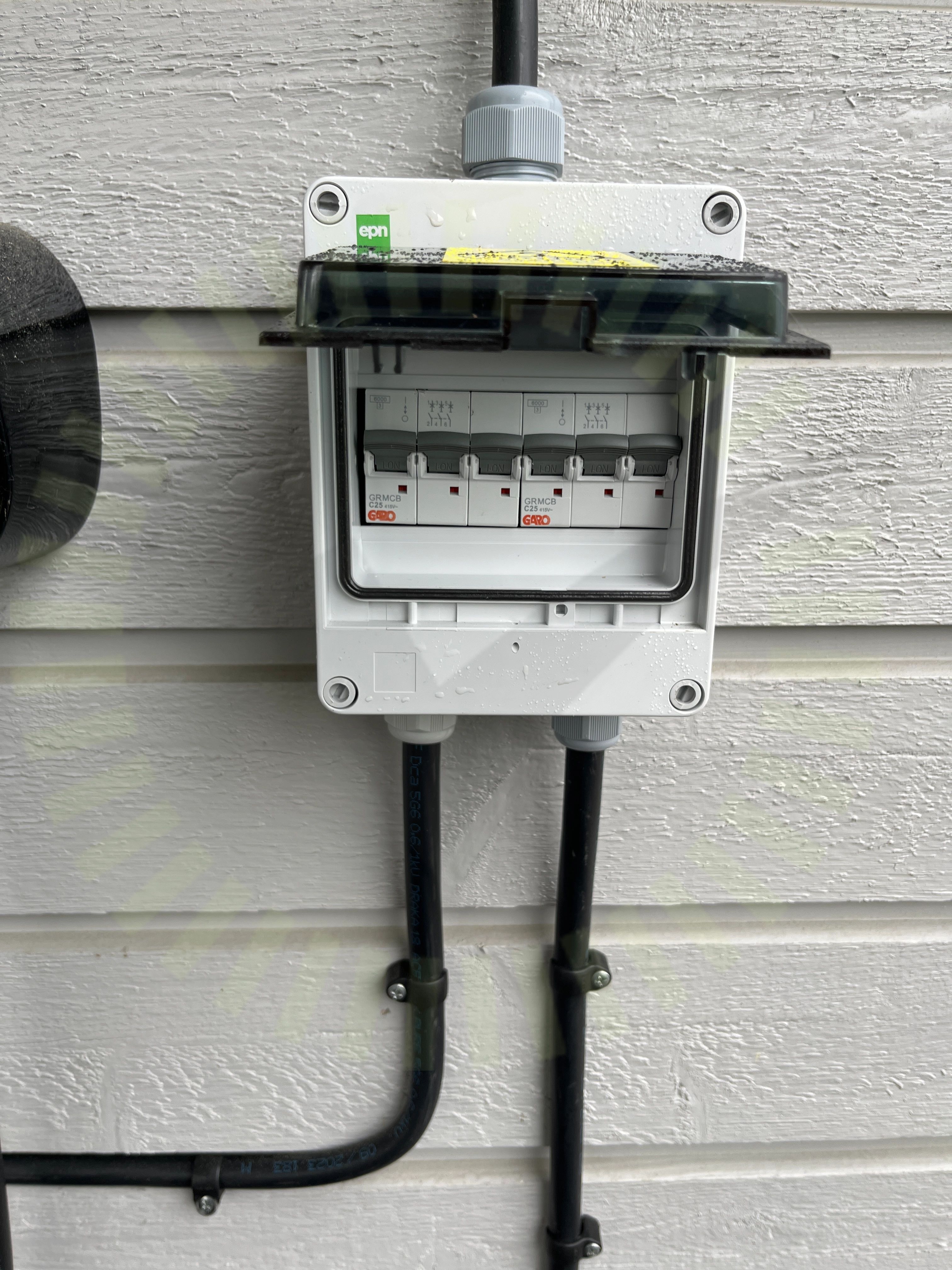

Frånskiljare saknas för undercentral.

Godkända kontrollpunkter
7/8
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
7/32
AC Böjradie
6.1 AC Böjradie

Inte godkänd

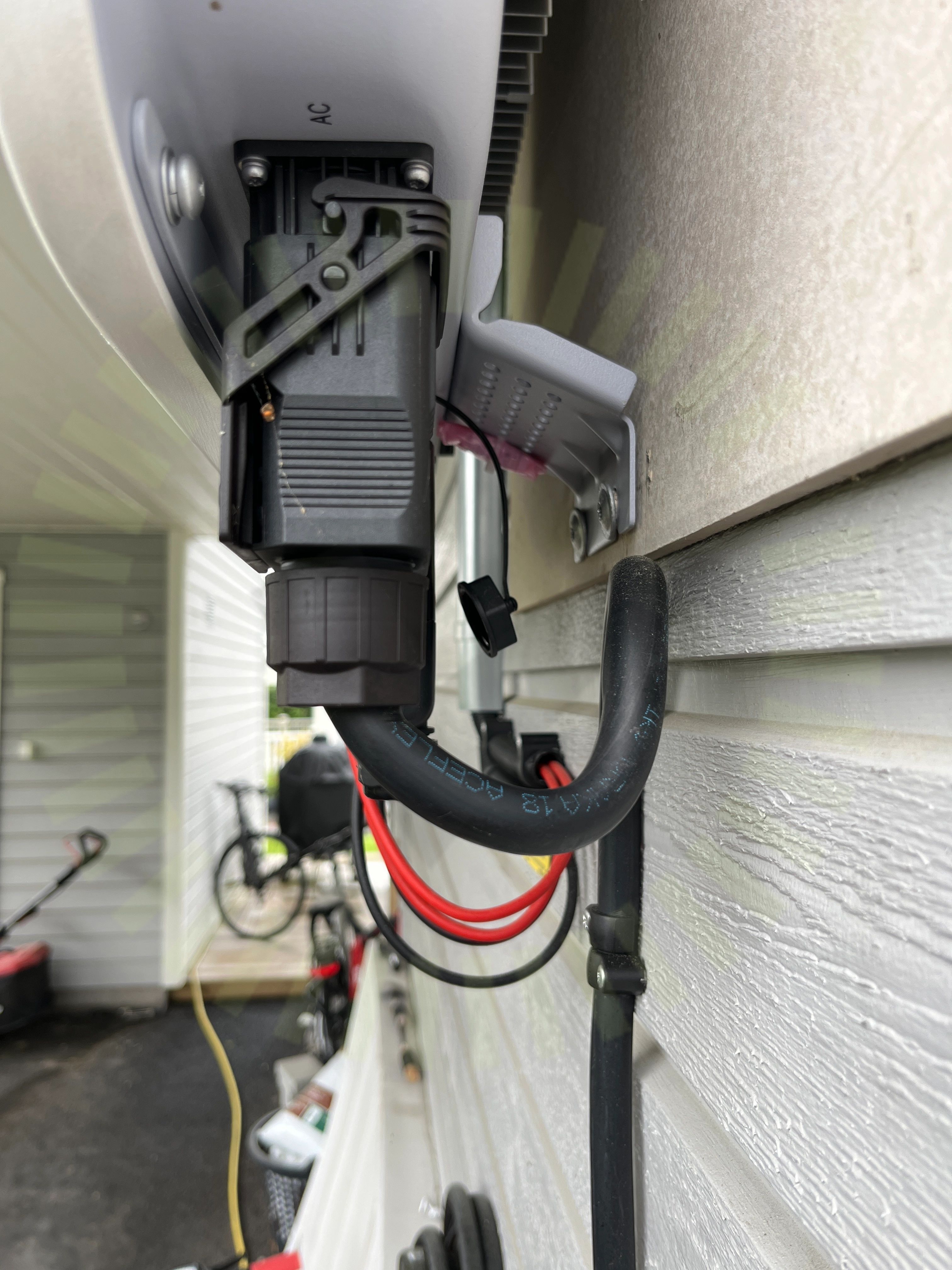

Kabeln sitter för spänt ut från förskruvningen.

DC Kontakter anslutning
6.2 DC Kontakter anslutning

Inte godkänd

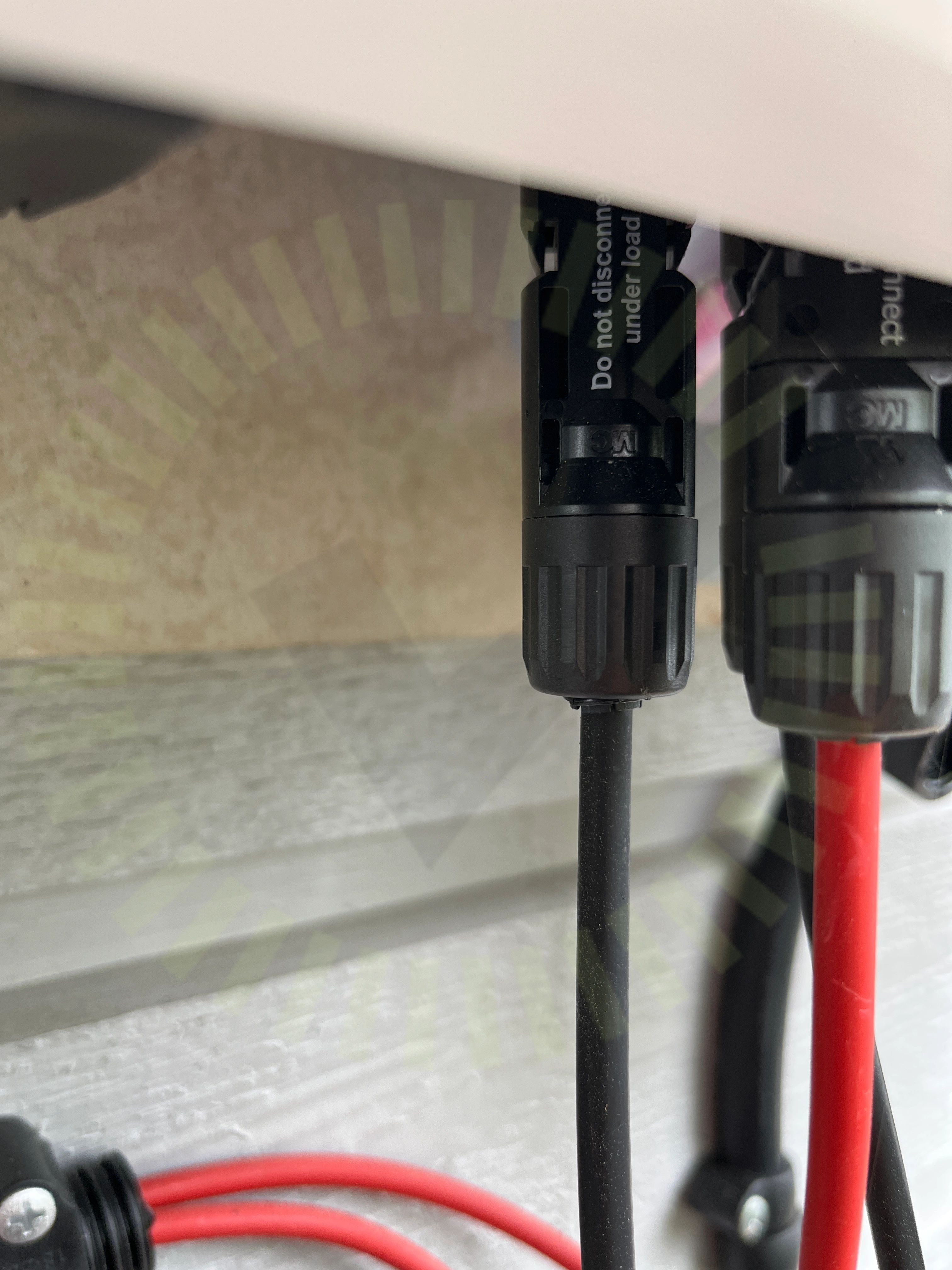

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

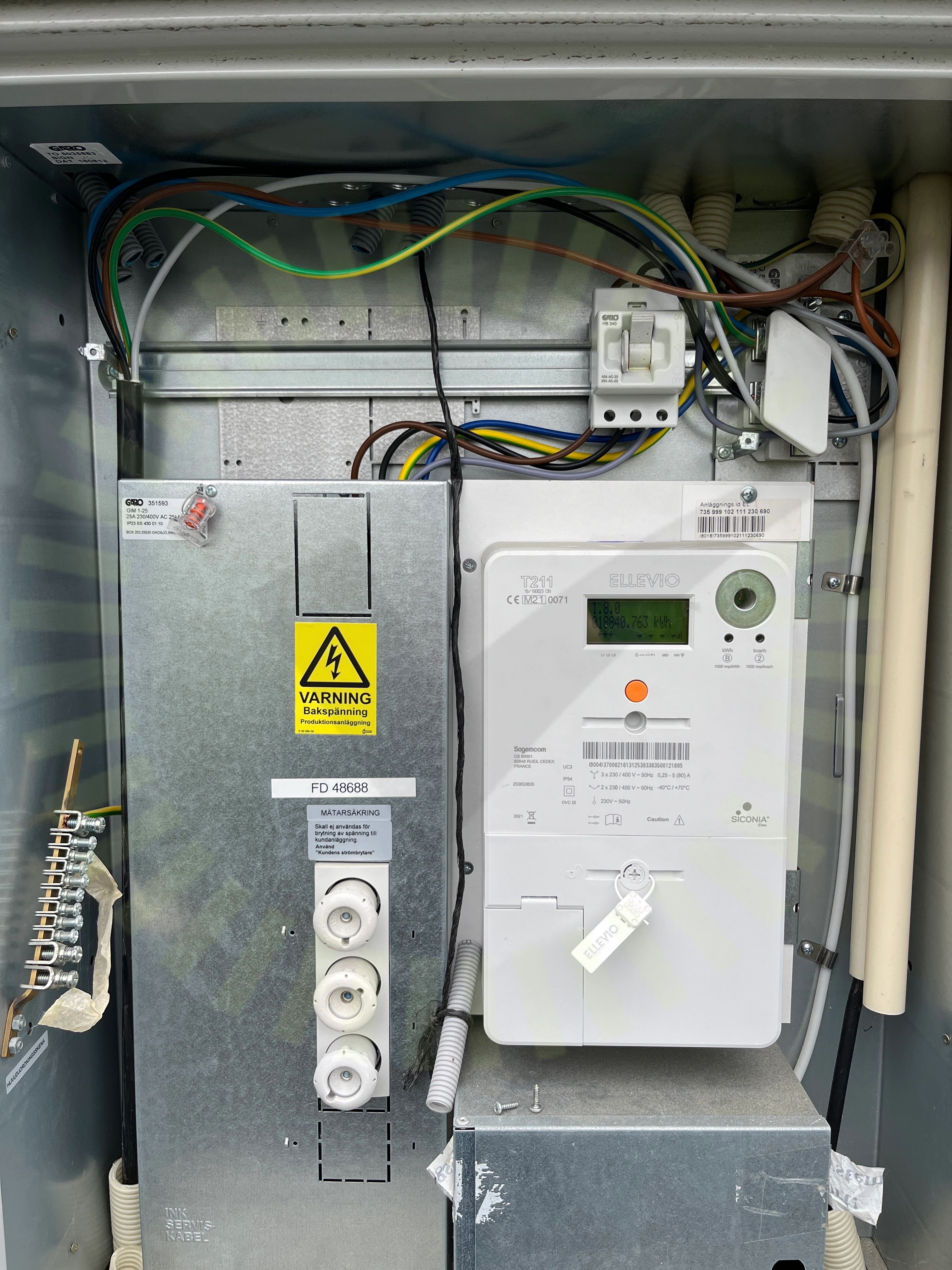

Dubbel matning
6.3 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

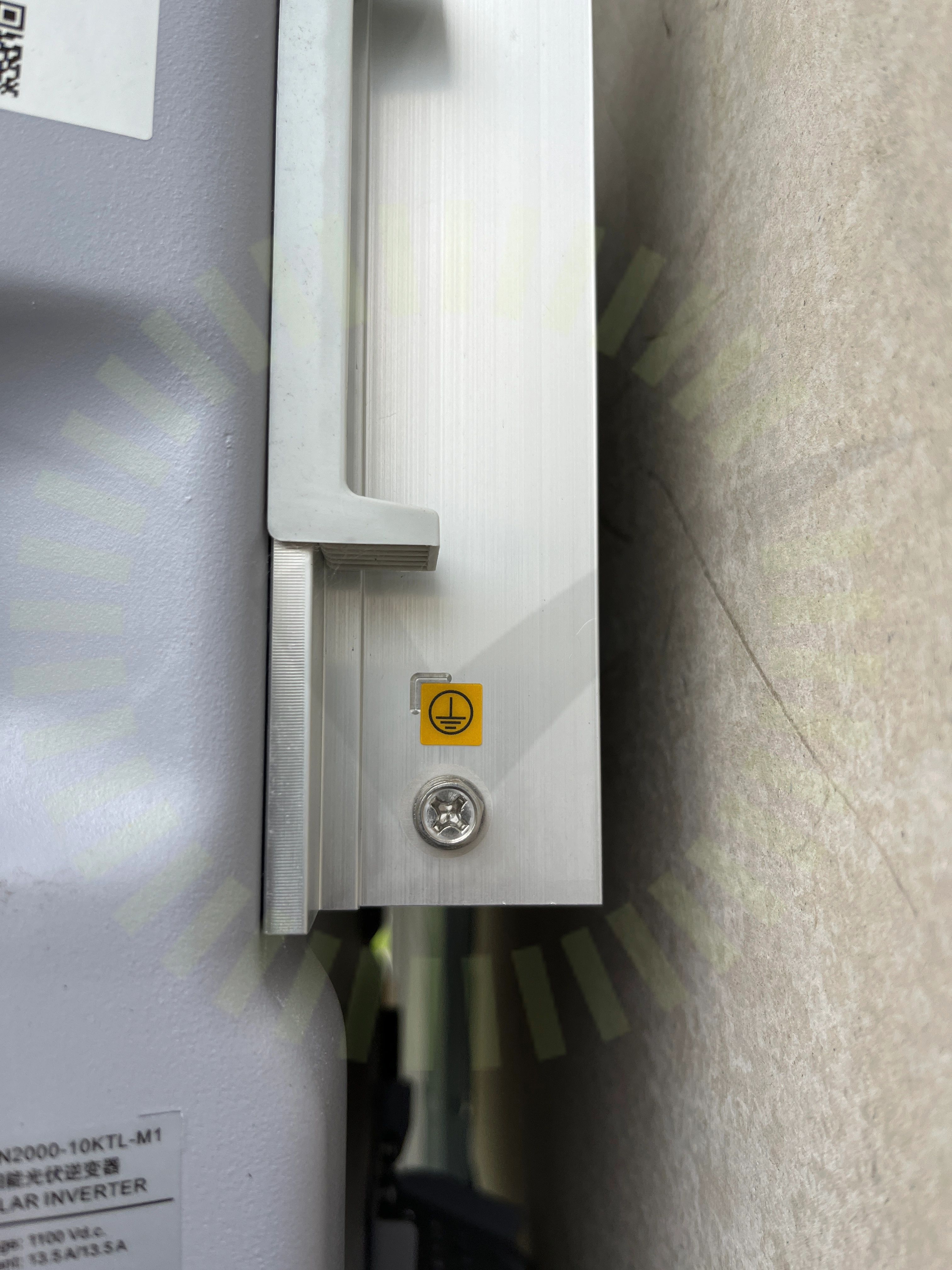

Jordning av chassi
6.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Infästning
6.5 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

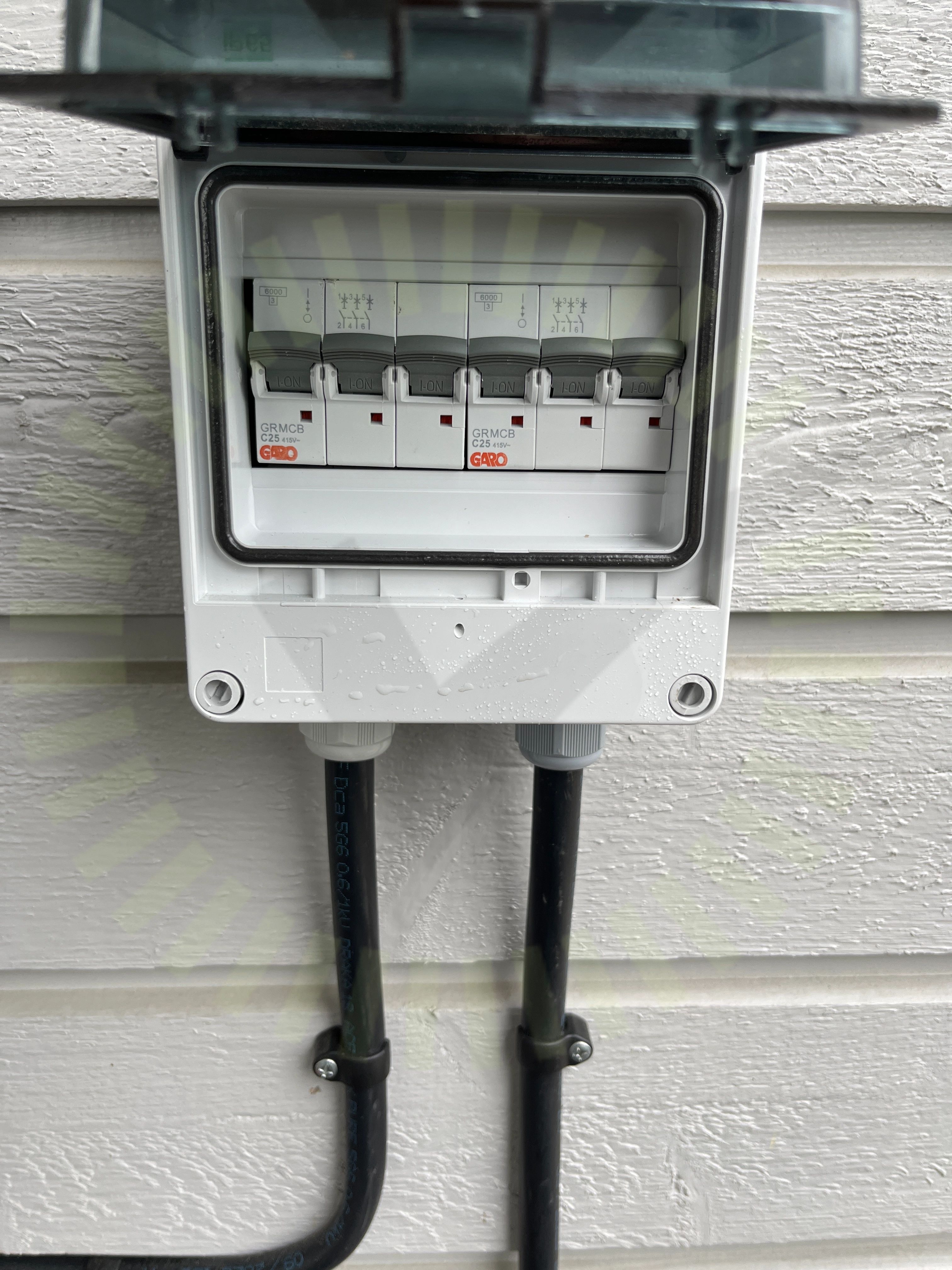

Märkning
6.6 Märkning

Inte godkänd

Märkning saknas.

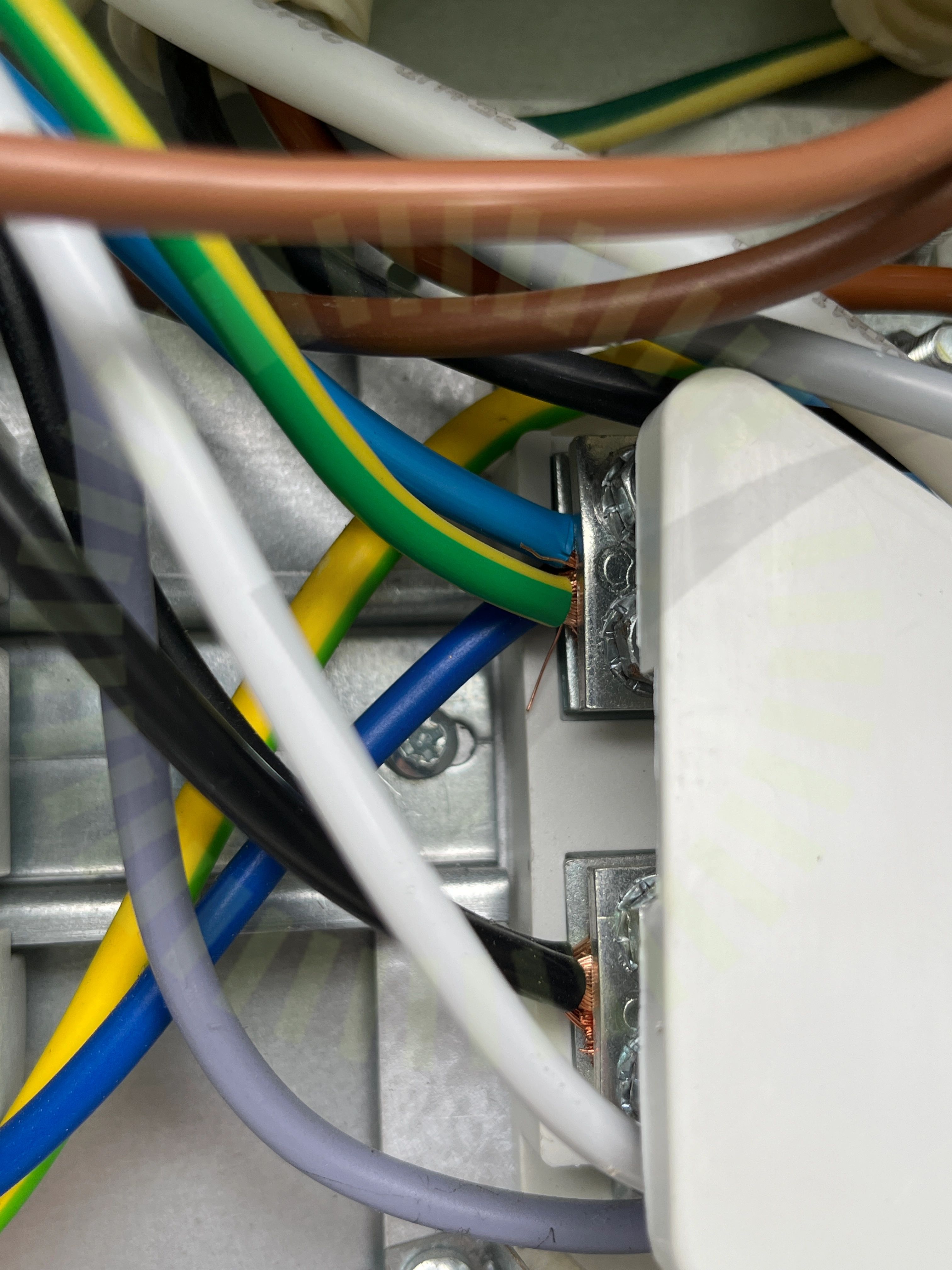

Ledare anslutna
6.7 Ledare anslutna

Inte godkänd

Kardeler spretar från plint.

Godkända kontrollpunkter
25/32
AC anslutning växelriktare
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Genomföringar
Huvudsäkring
Kabeldimensionering
Likspänningskomponenter
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
