Besiktningsrapport

7.6

Installation av

CellSolar

Datum

30 mars 2022

Ort

Simrishamn, Skåne län

Skenor: Skarv

Likströmskabel: Uppfästning

Kablar: Dragavlastade

+ 1

81% godkända

19% ej godkända

Om installationen

Paneler

SunTech: STPXXXS - B72/V

Montagesystem

K2: Single Rail: CrossHook 4S

Montagesystem

MAFI: Roof Tile Bracket

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC (6)Varselmärkning (4)Villa, K2: Single Rail: CrossHook 4S (19)Villa, MAFI: Roof Tile Bracket (9)Villa, SunTech: STPXXXS - B72/V (16)Växelriktare (24)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

2/4

2.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid inkommande central.

SS 436 40 00 (712.514) / (134.1.7)

2.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

1/4

Varselmärkning: Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Varselmärkning: Tillförlitligt fäst

Villa, K2: Single Rail: CrossHook 4S

Anmärkningar

4/7

3.1 Skenor: Överhäng

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar

3.2 Montagesystem: Distans

Inte godkänd

Plastdistanser är lagda mellan panelerna och skenorna.

Tillverkarens anvisningar

3.3 Skenor: Infästning

Inte godkänd

Två montagesystem är blandade. Godkönd metod för infästning mellan de båda saknas.

Tillverkarens anvisningar

3.4 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/7

Fästen: Slutfäste

Montagesystem: Skador

Montagesystem: Taklutning

Villa, MAFI: Roof Tile Bracket

Anmärkningar

2/7

4.1 Infästning: CC mått

Inte godkänd

Lastberäkning för projektet saknas.

Tillverkarens anvisningar

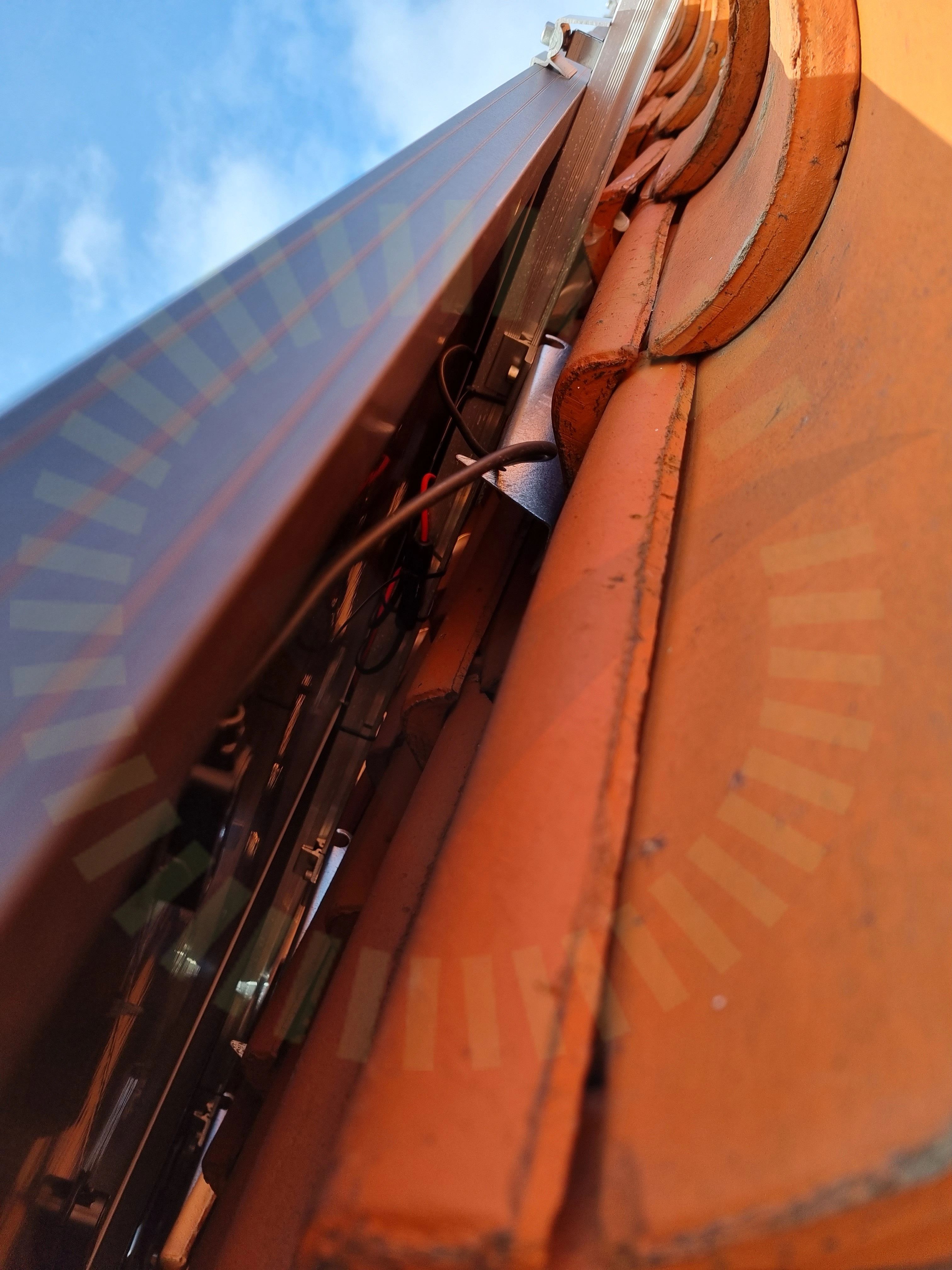

4.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

5/7

Infästning: Bärläkt

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Skador

Villa, SunTech: STPXXXS - B72/V

Anmärkningar

2/16

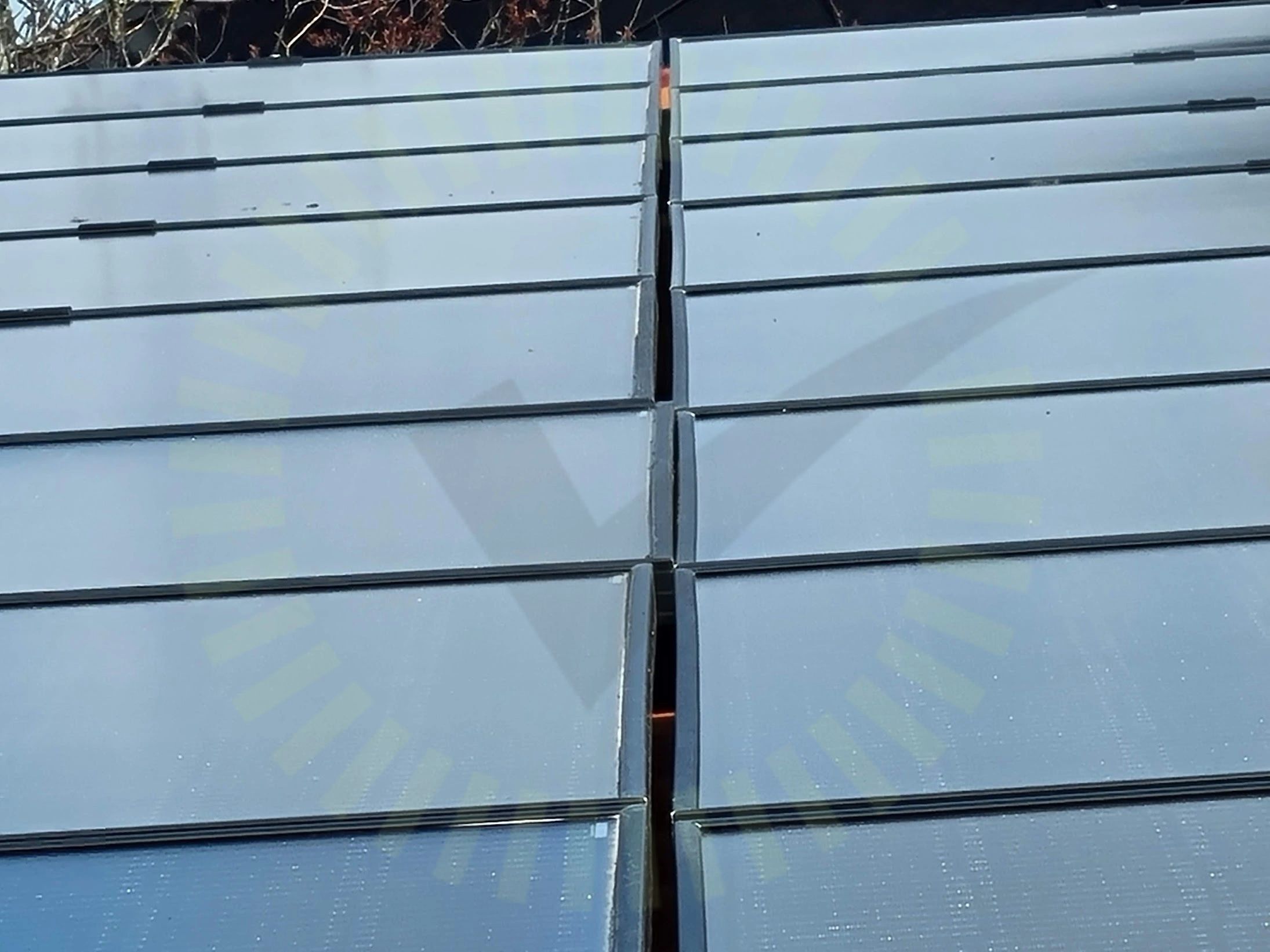

5.1 Solpaneler: Mellanrum

Inte godkänd

Samtliga paneler är ej separerade.

Tillverkarens anvisningar

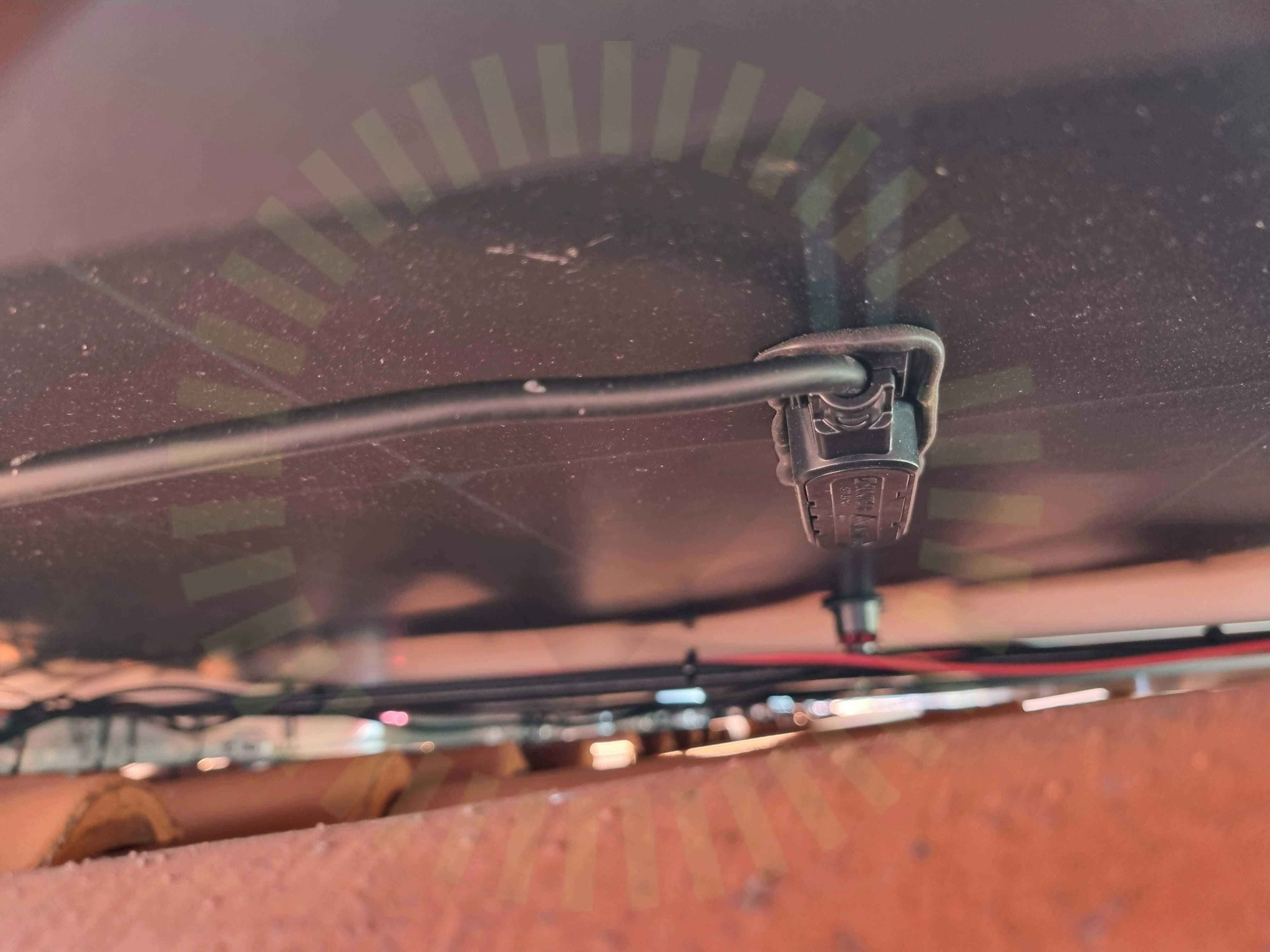

5.2 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16

Fästen: Överlappning

Kontakter: Förbindelse

Placering: Höjdskillnad

Ram: Dräneringshål

Solpaneler: Avstånd till tak (Rek.)

Solpaneler: Bakstycke: Föremål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Storlek

Solpaneler: Lutning

Solpaneler: Skador

Solpaneler: Skugga

Sträng: Förläggning

Sträng: Paneler

Sträng: Spänning

Växelriktare

Anmärkningar

2/23

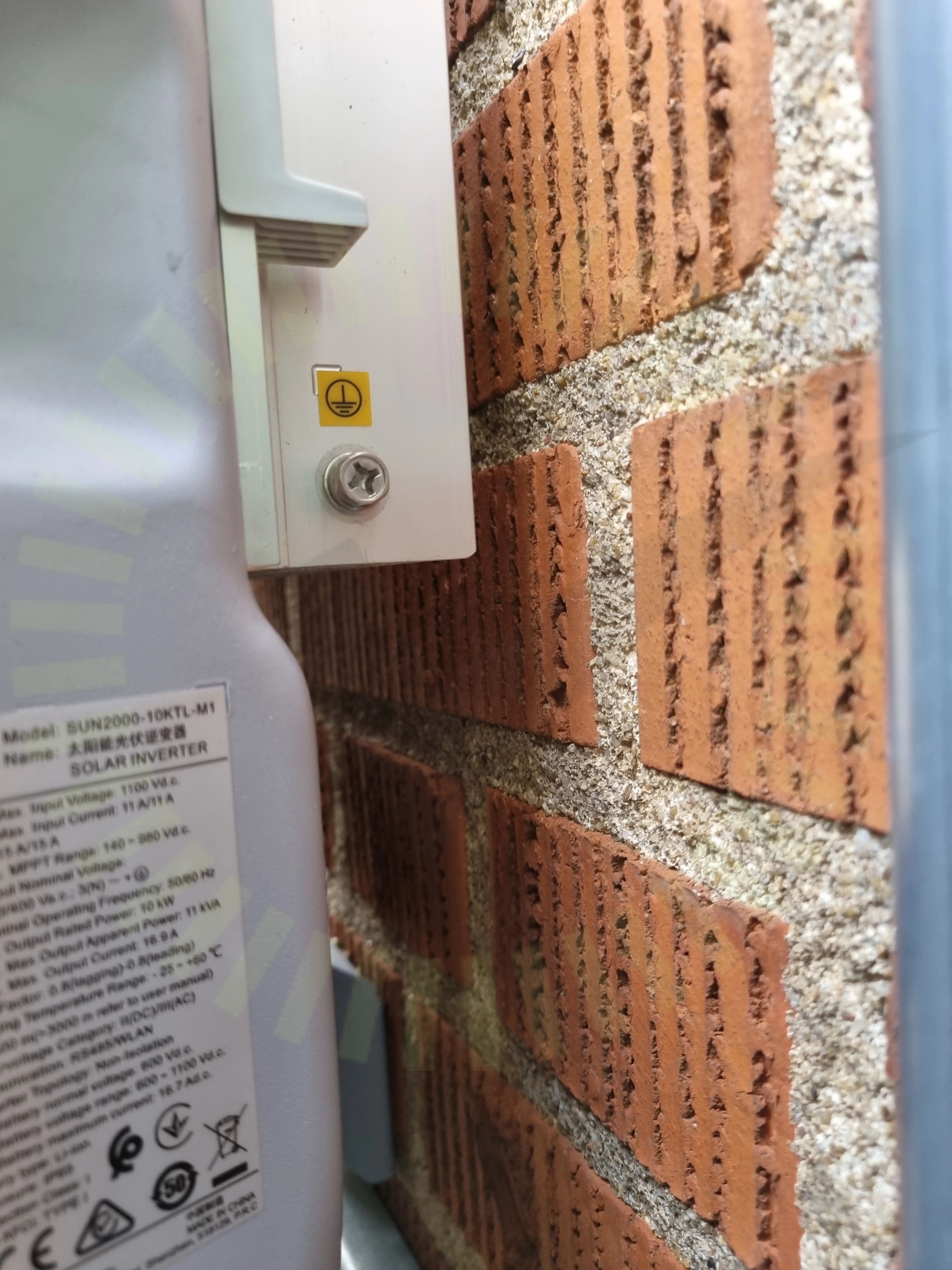

6.1 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

6.2 Växelriktare: Placering: Utrymme

Inte godkänd

Växelriktaren får inte placeras utomhus om det är närmare än 500 m till havet.

Tillverkarens anvisningar

Godkända kontrollpunkter

21/23

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Skador
