Besiktningsrapport

9.6

Installation av

Solcellskompaniet Väst

Datum

30 januari 2024

Ort

Torslanda , Västra Götalands län

Panelkablaget böjradie

Kontaktdon

Skador

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

Meyer Burger: Black

Optimerare

Tigo TS4-A-O

Montagesystem

Nordmount: Falsad/Klickplåt

Växelriktare

GoodWe: GW15-30kW ET Series

Tillbehör

Undercentral

Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Meyer Burger: Black (18)Tak 1, Nordmount: Falsad/Klickplåt (23)Tak 1, Tigo TS4-A-O (9)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, Meyer Burger: Black

Anmärkningar

3/18

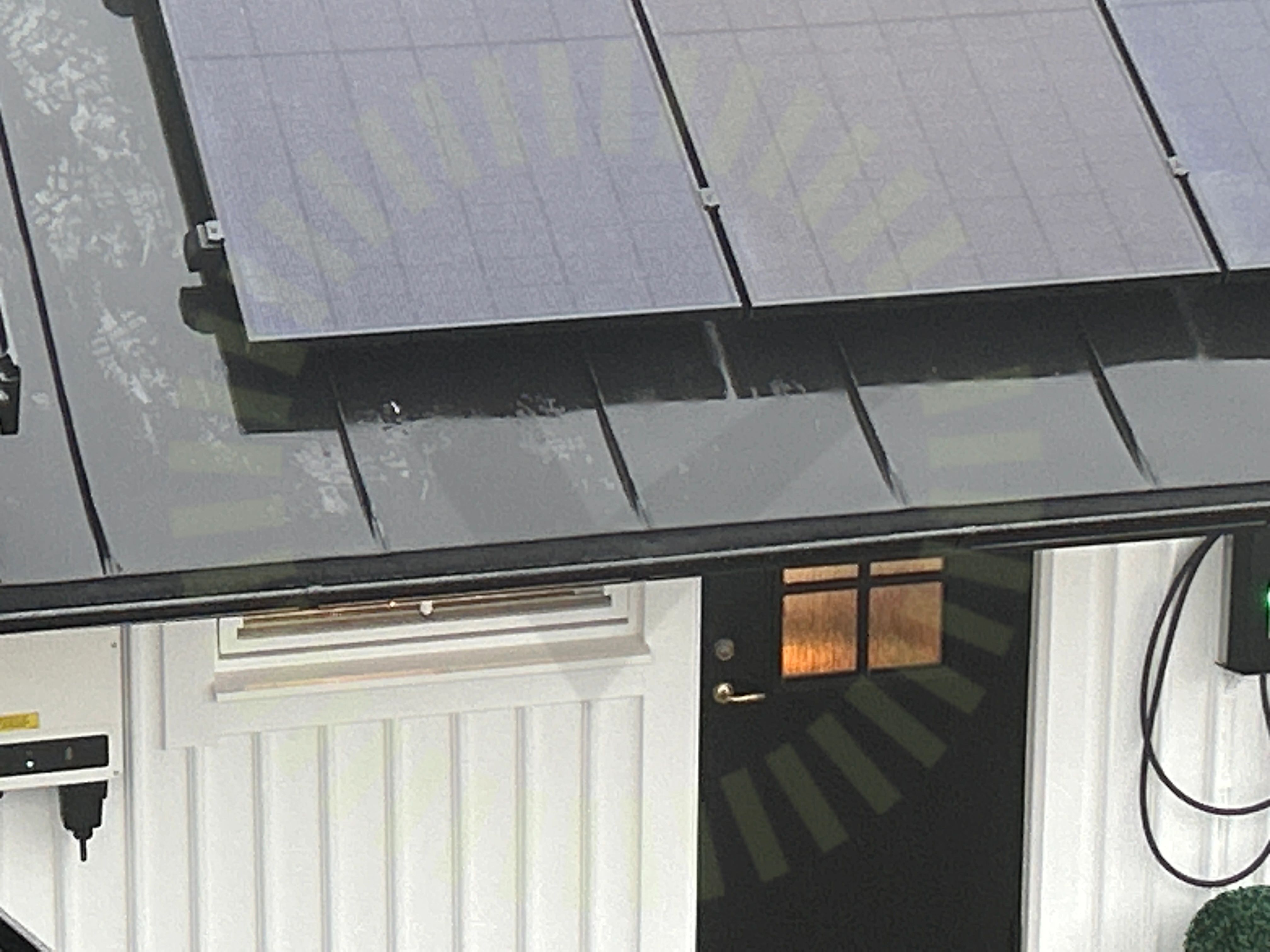

2.1 Avstånd till hav

Inte godkänd

Panelerna är monterade närmare havet än vad tillverkaren anger som tillåtet.

Meyer Burger: Installations- och bruksanvisning Utgåva: December 2022 Revisionsnummer: 2.1, Sida 6

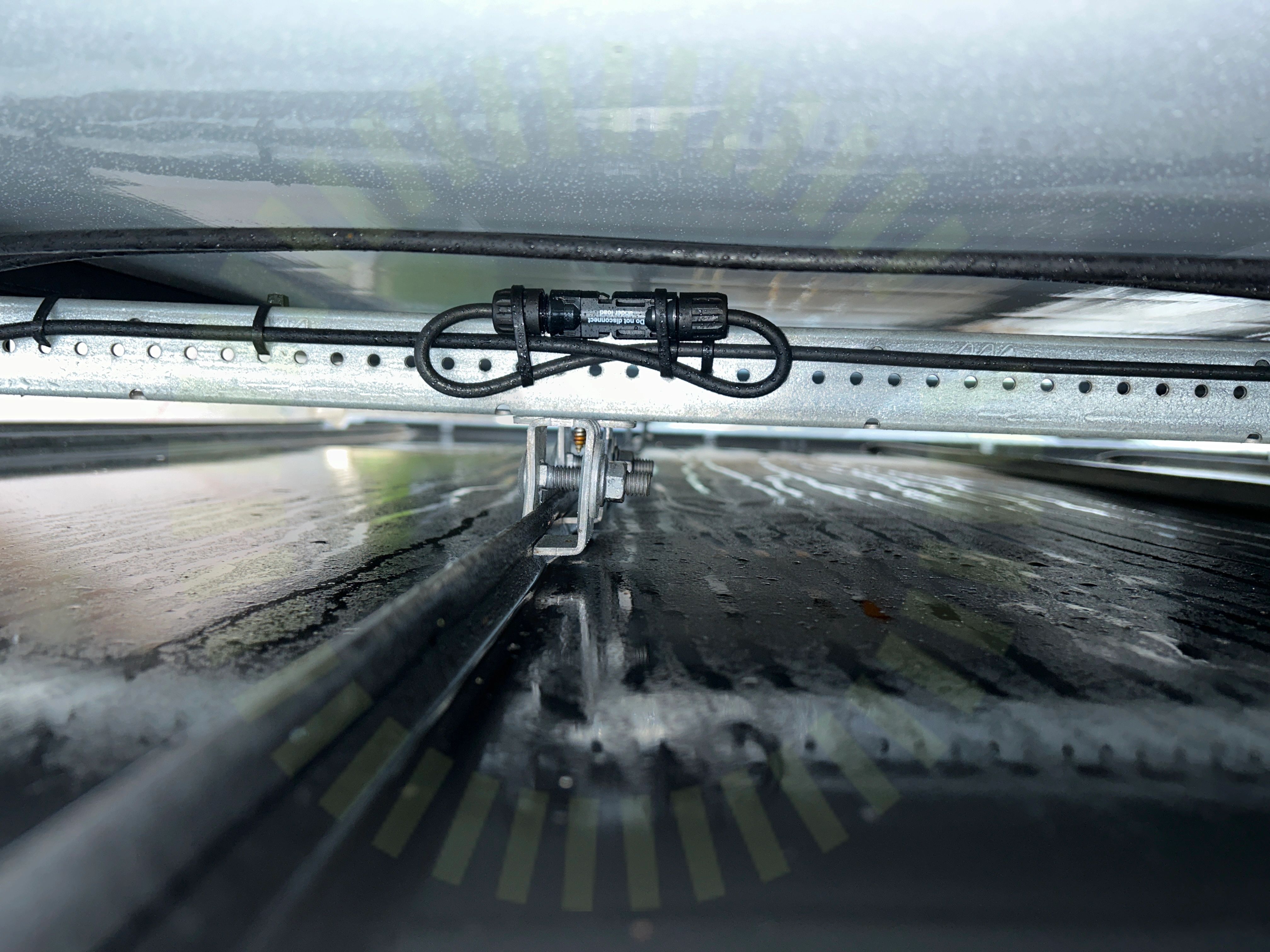

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

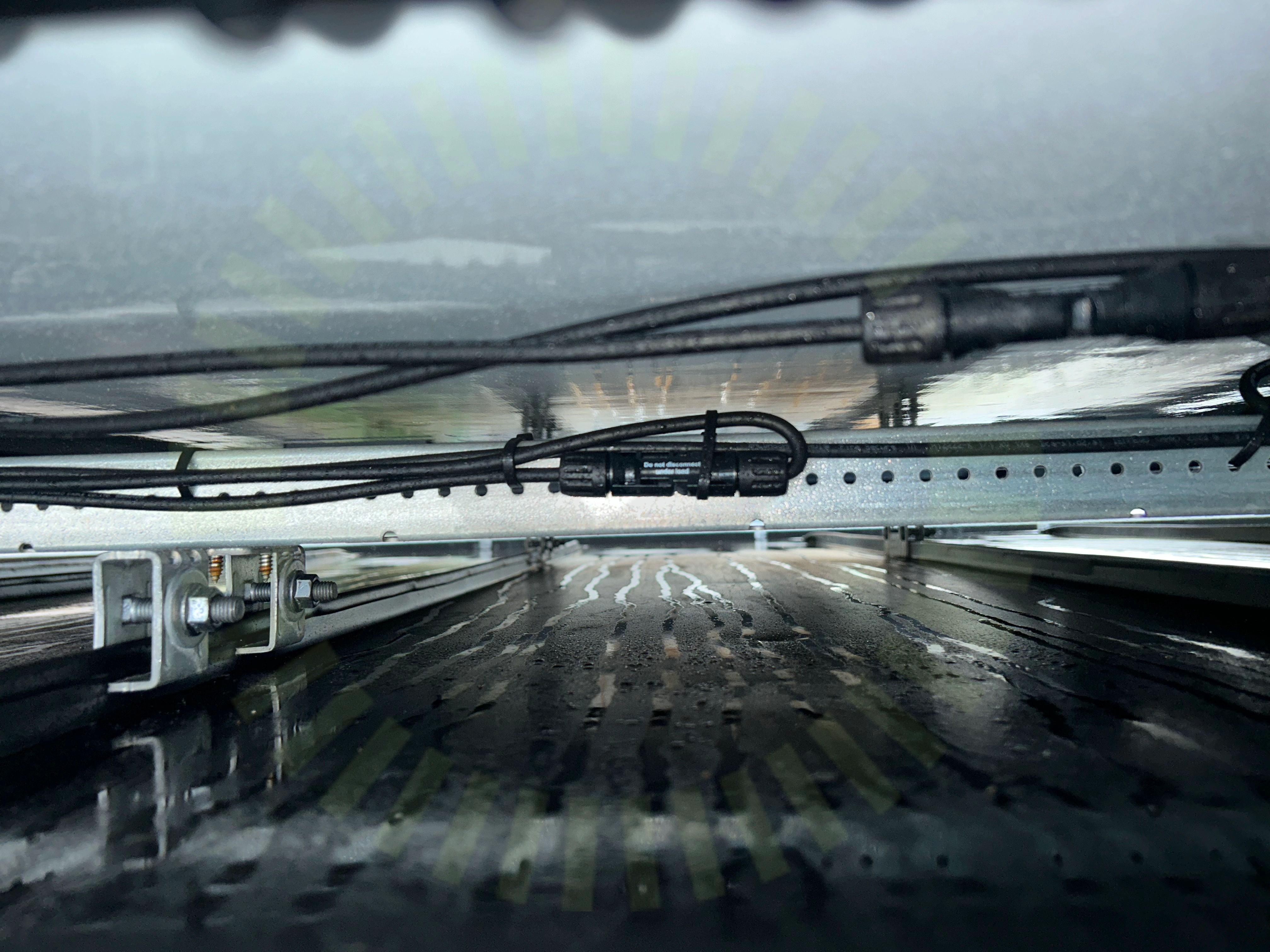

2.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/18

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda böjradie

Lutning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

4/20

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

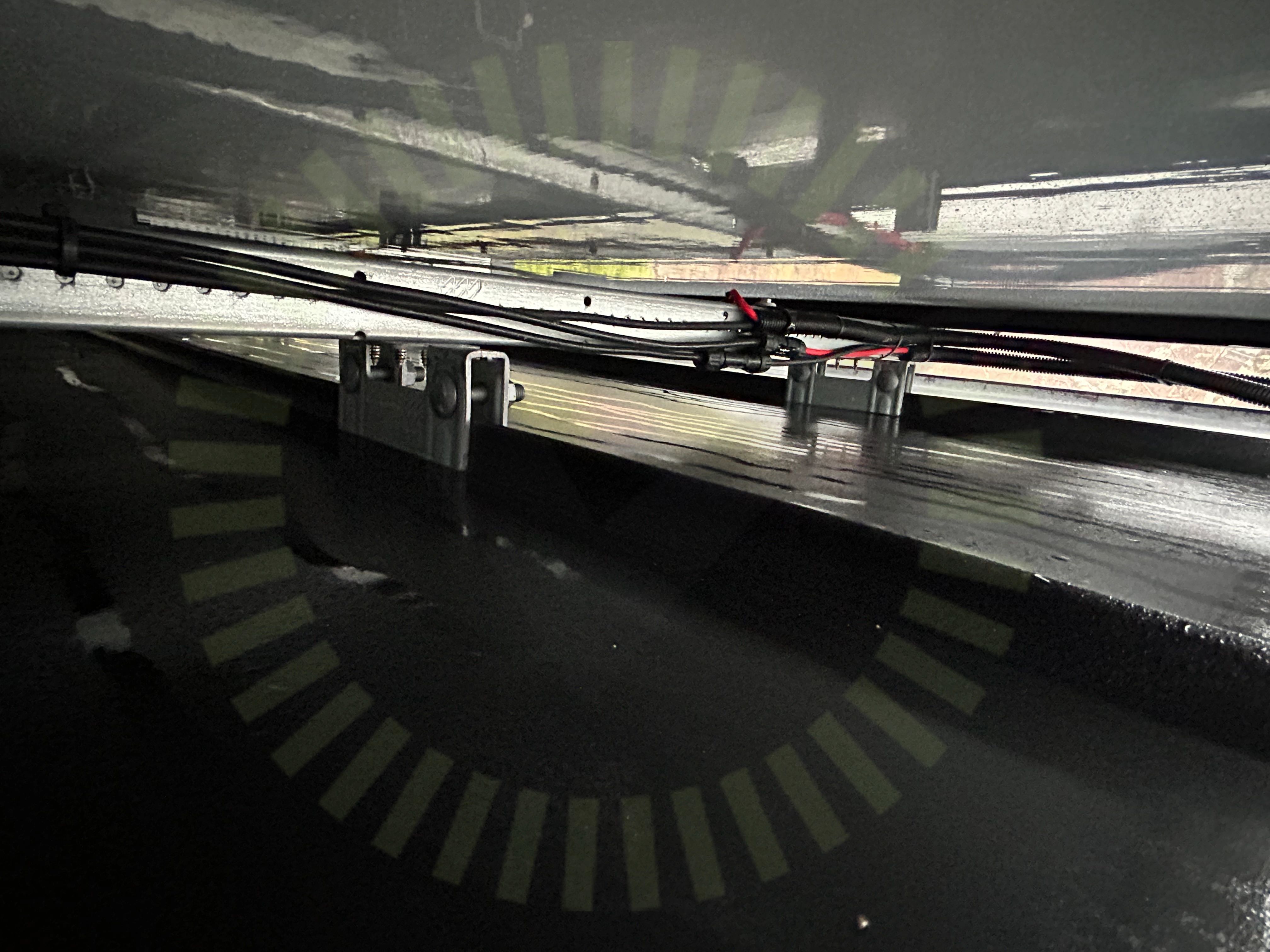

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.3 Skador

Inte godkänd

Skador noterade på takplåt.

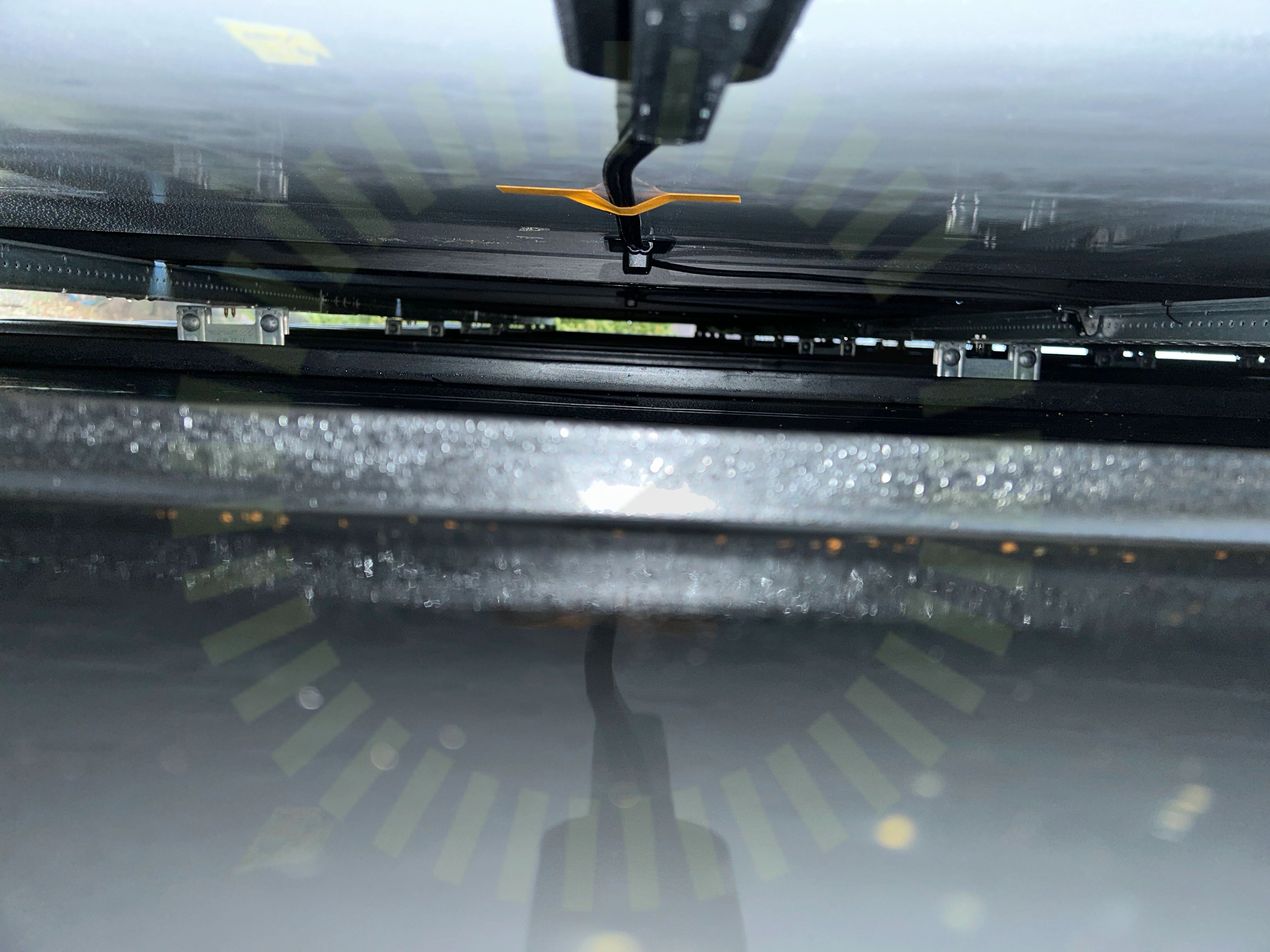

3.4 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt och inte lämpligt för kabeluppfästning.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

16/20

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans kontakt med tak

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Val av klämma

Ändklämmor

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter

8/8

CCA placering

DC Kontakter

Fastsäkring av produkt

Infästning

Kabelbunden kommunikation

Kabeluppfästning

Placering

Skada

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

38/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
