Besiktningsrapport

9.6

Installation av

Solvision

Datum

7 september 2023

Ort

Järna, Stockholms län

Infästningar

Kontaktdon

Infästning utanför takstol

+ 1

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

GroWatt: MID15~25KTL3-X

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak, DMEGC: DM(XXX)M10-54HBB/-V (16)Panntak, K2: SingleRail: CrossHook 3S (33)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Annan panel än den i offerten är monterad.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Panntak, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

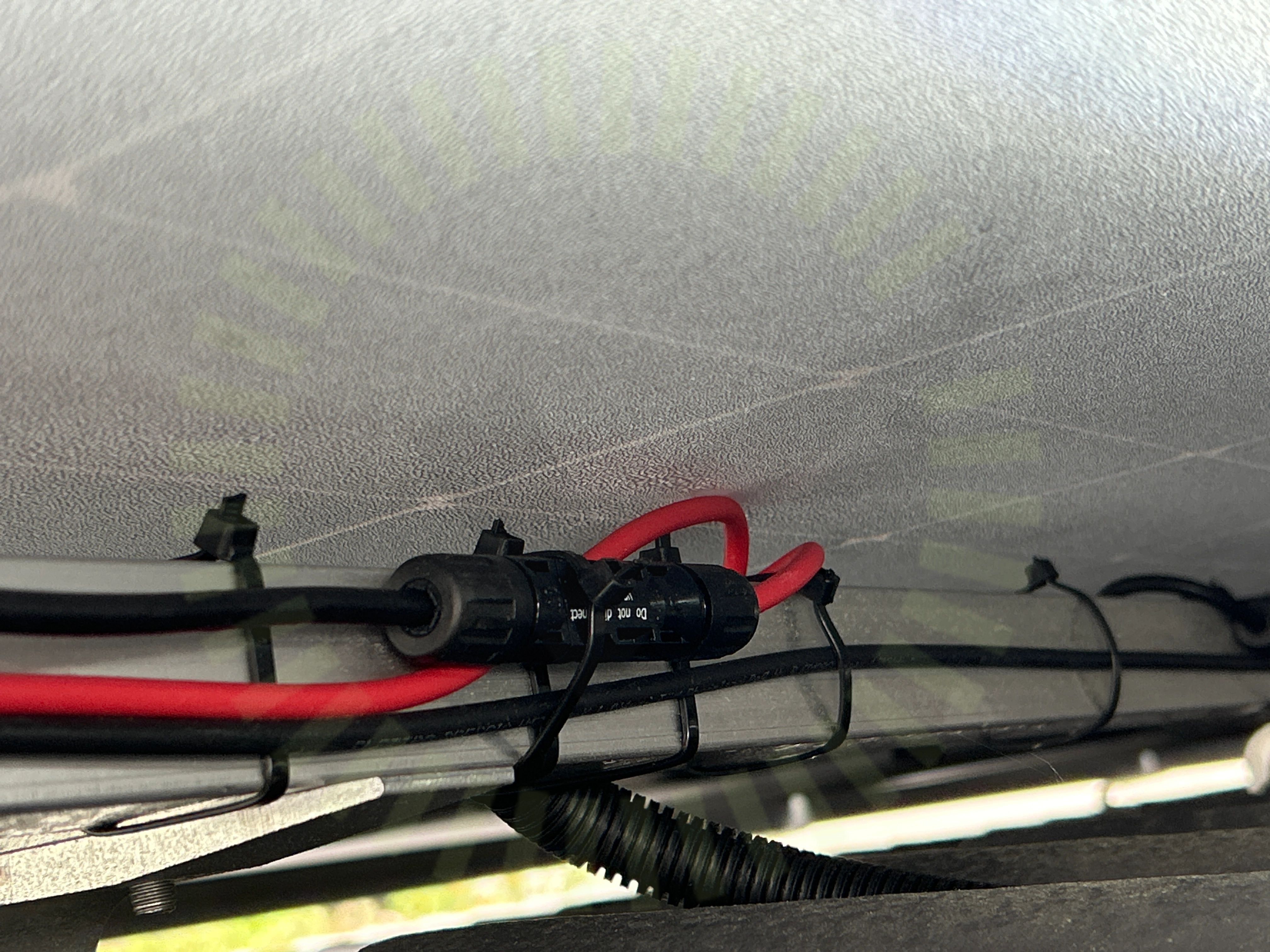

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

15/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Panntak, K2: SingleRail: CrossHook 3S

Anmärkningar

4/25

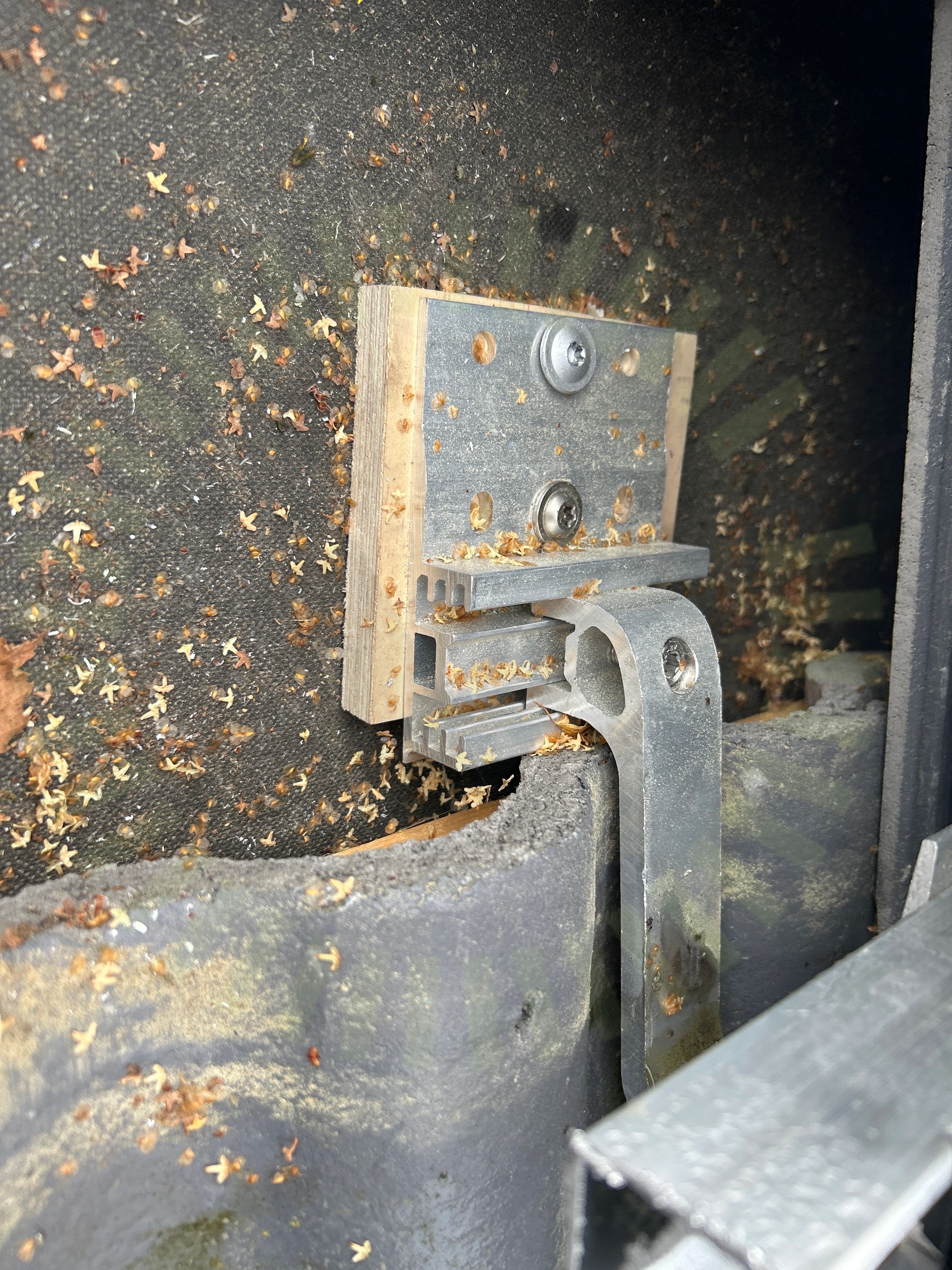

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Infästningar

Inte godkänd

Flera infästningar har helt eller delvis missat takstolarna. Vissa infästningar där skruvar har missat kan ha kompletterats med flera skruvar, vid flera ställen är det dock inte möjligt utan att de extra skruvarna hade missat på andra sidan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

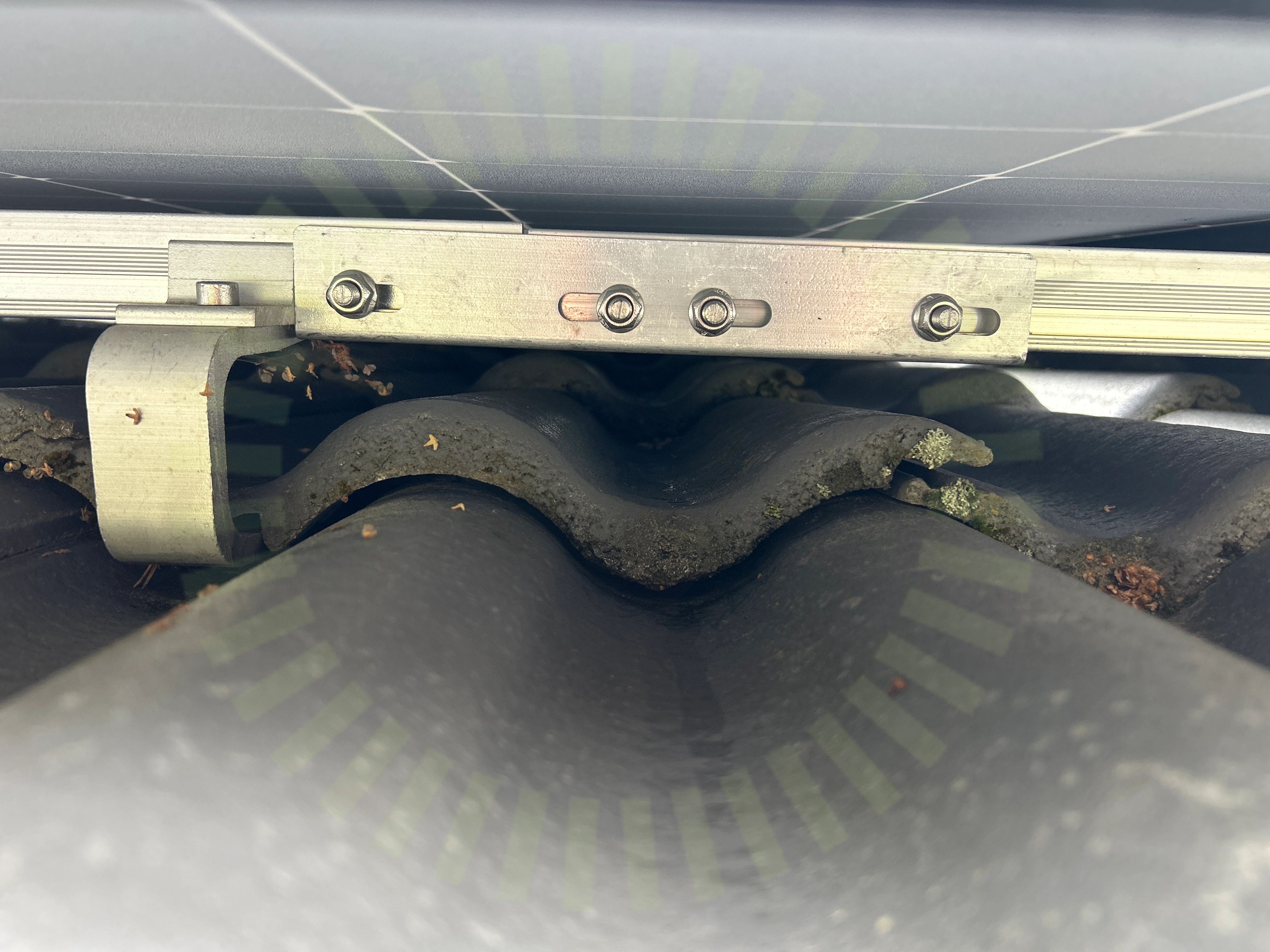

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Två bultar ska sitta per skena.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

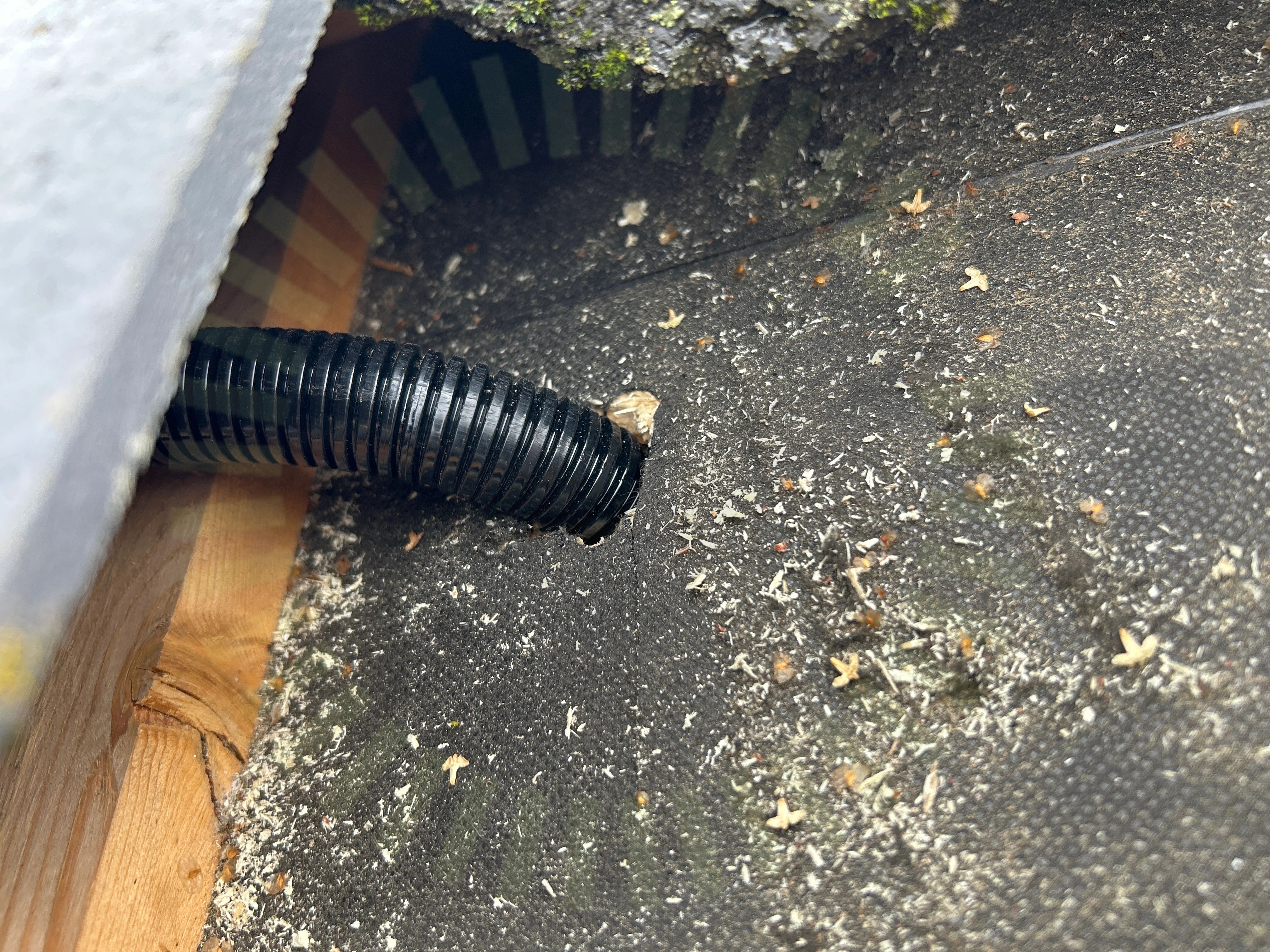

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/25

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Max total effekt

Märkning

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
