Besiktningsrapport

8.4

Installation av

Dalhem Sol

Datum

18 april 2023

Ort

Båstad, Skåne län

Kabeluppfästning

Mittfäste

Väderbeständigt material

+ 4

86% godkända

14% ej godkända

Om installationen

Paneler

JA Solar: JAM72S30

Montagesystem

TreeSystem

Växelriktare

Huawei: SUN2000 (20KTL-40KTL)-M3

Tillbehör

Säkerhetsbrytare AC

Installerad av Dalhem Sol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, JA Solar: JAM72S30 (19)Tak 1, TreeSystem (15)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, JA Solar: JAM72S30

Anmärkningar

1/18

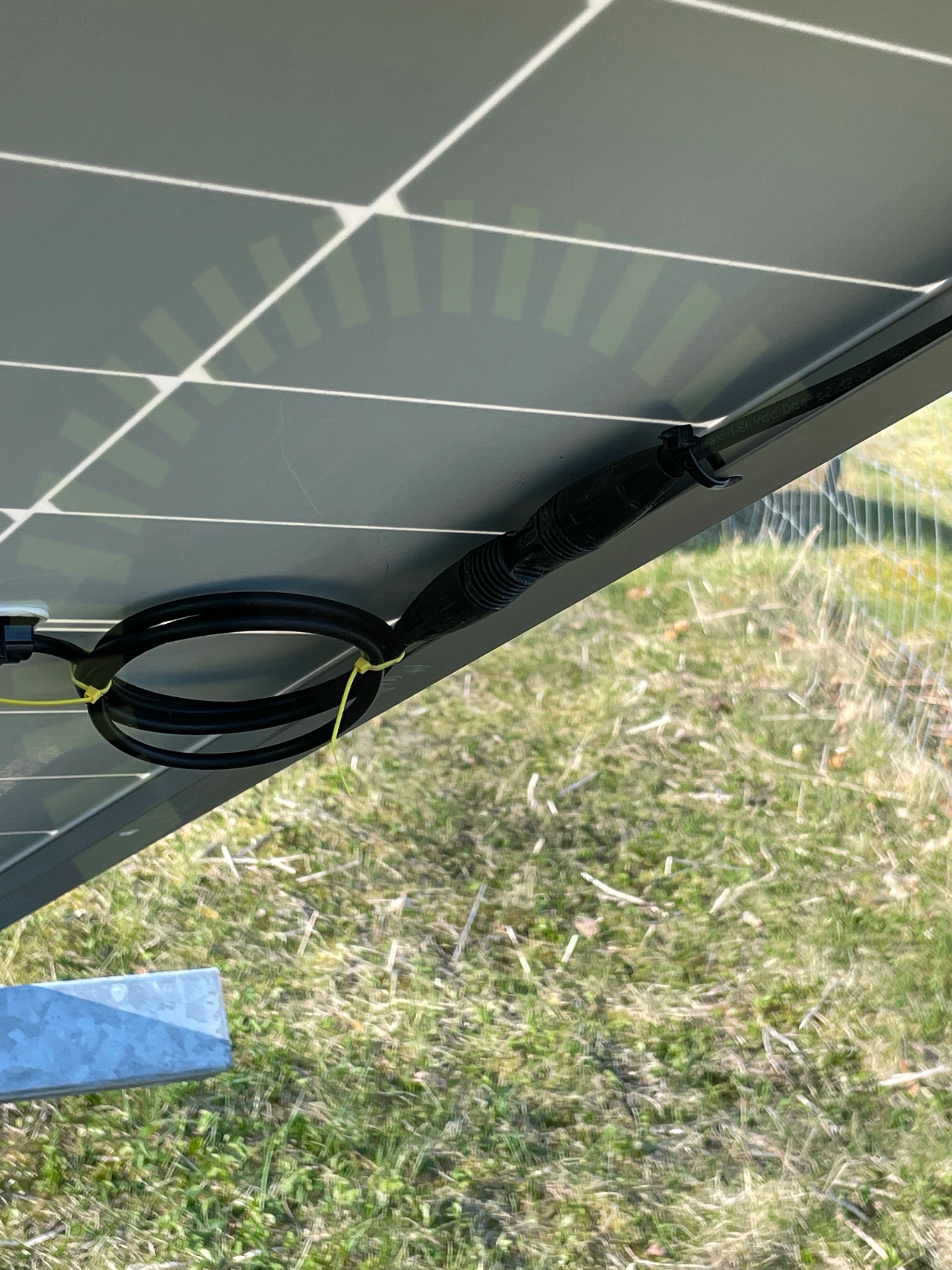

3.1 Kontakter

Inte godkänd

Förmonterade kontakter från tillverkaren är klippta. Underlag för att det är okej utan att förverka garantier saknas.

Godkända kontrollpunkter

17/18

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, TreeSystem

Anmärkningar

7/12

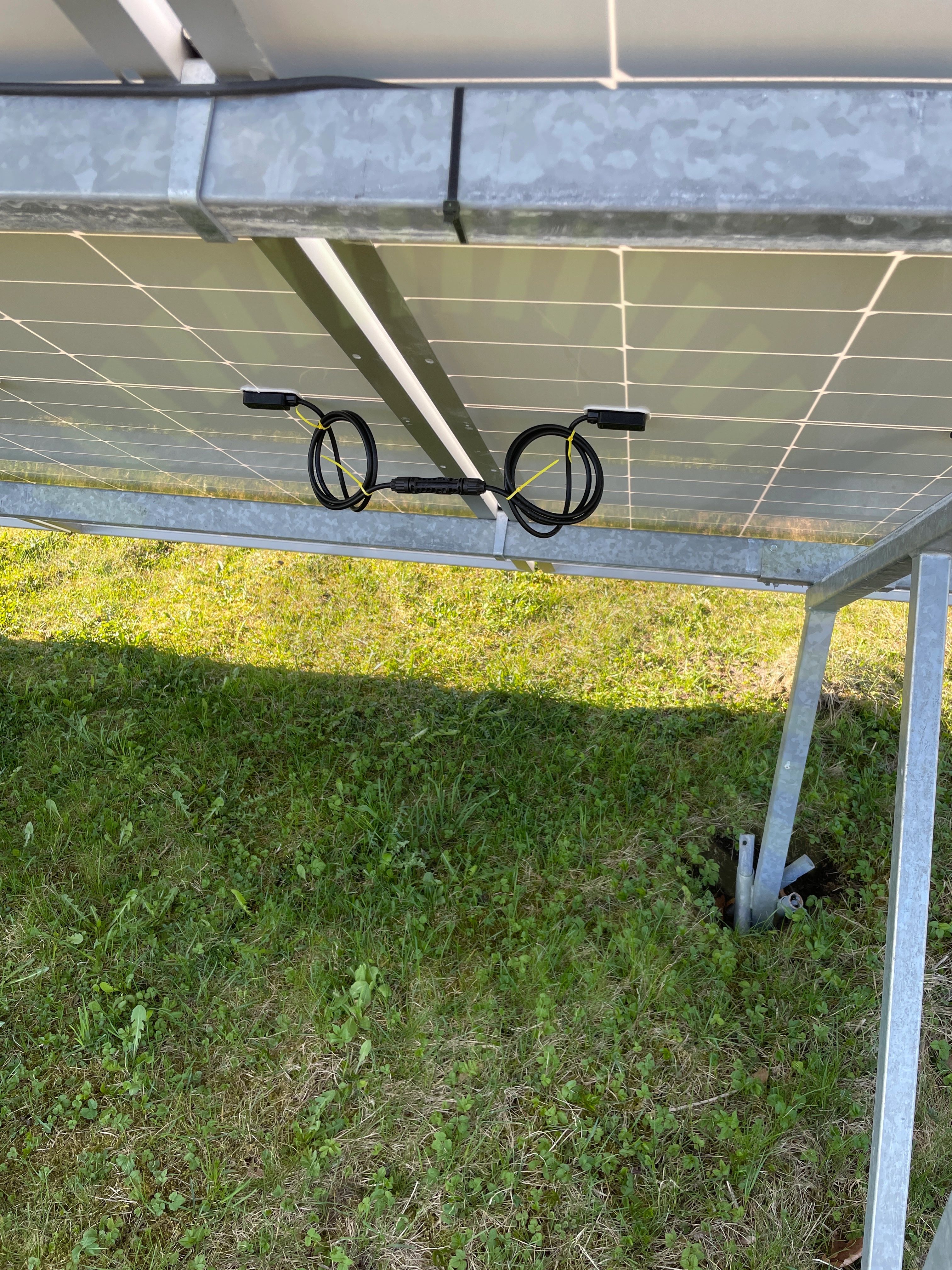

4.1 Kabeluppfästning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (712.521.101 och 522.8.4)

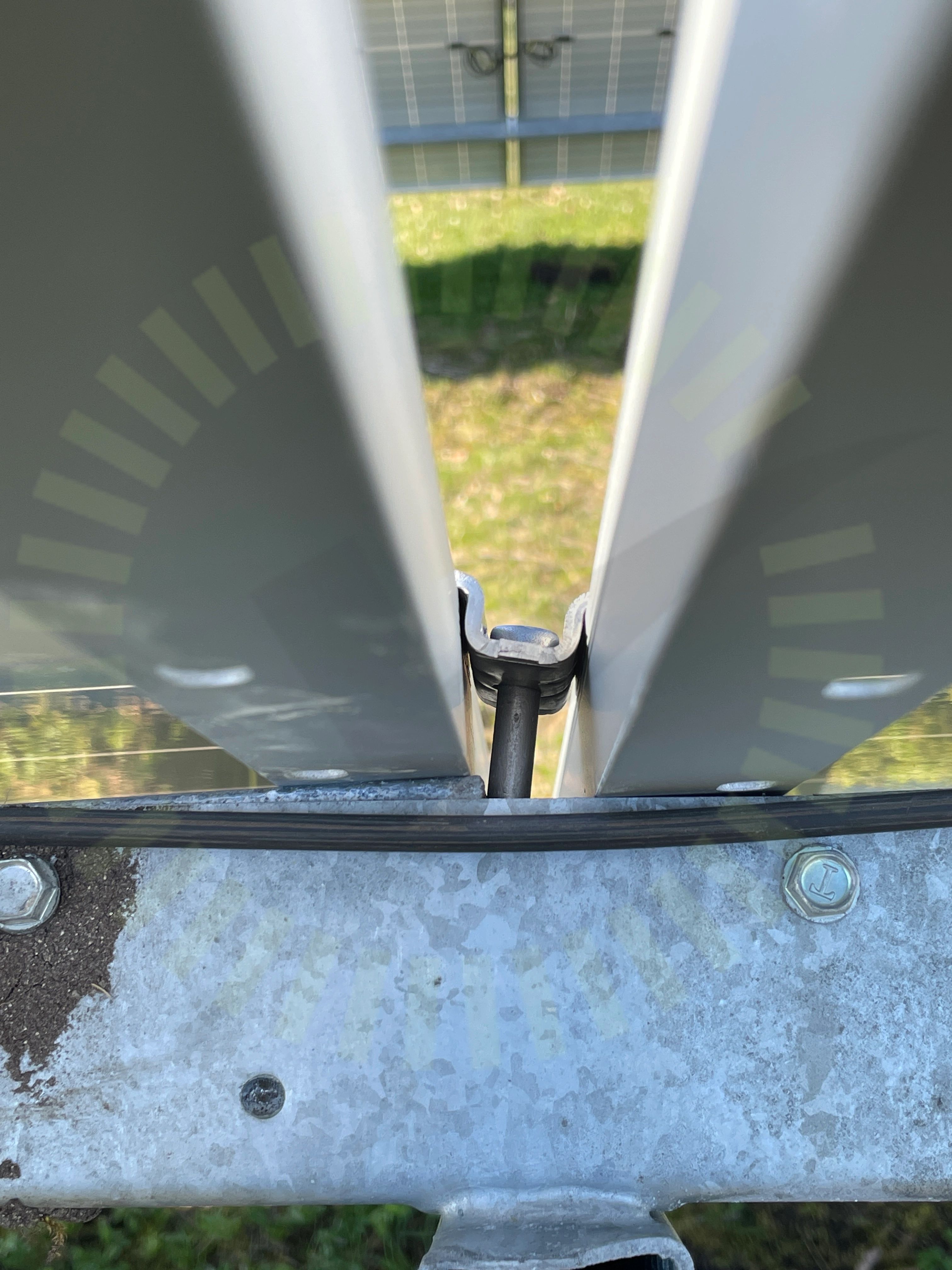

4.2 Mittfäste

Inte godkänd

Mittfäste är monterat mitt i en skarv. Ligger ej korrekt i skenan.

Tillverkarens anvisningar

4.3 Skenornas infästning

Inte godkänd

Skenornas infästningar är inte korrekt utförda.

Tillverkarens anvisningar

4.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 710mm

Tillverkarens anvisningar

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

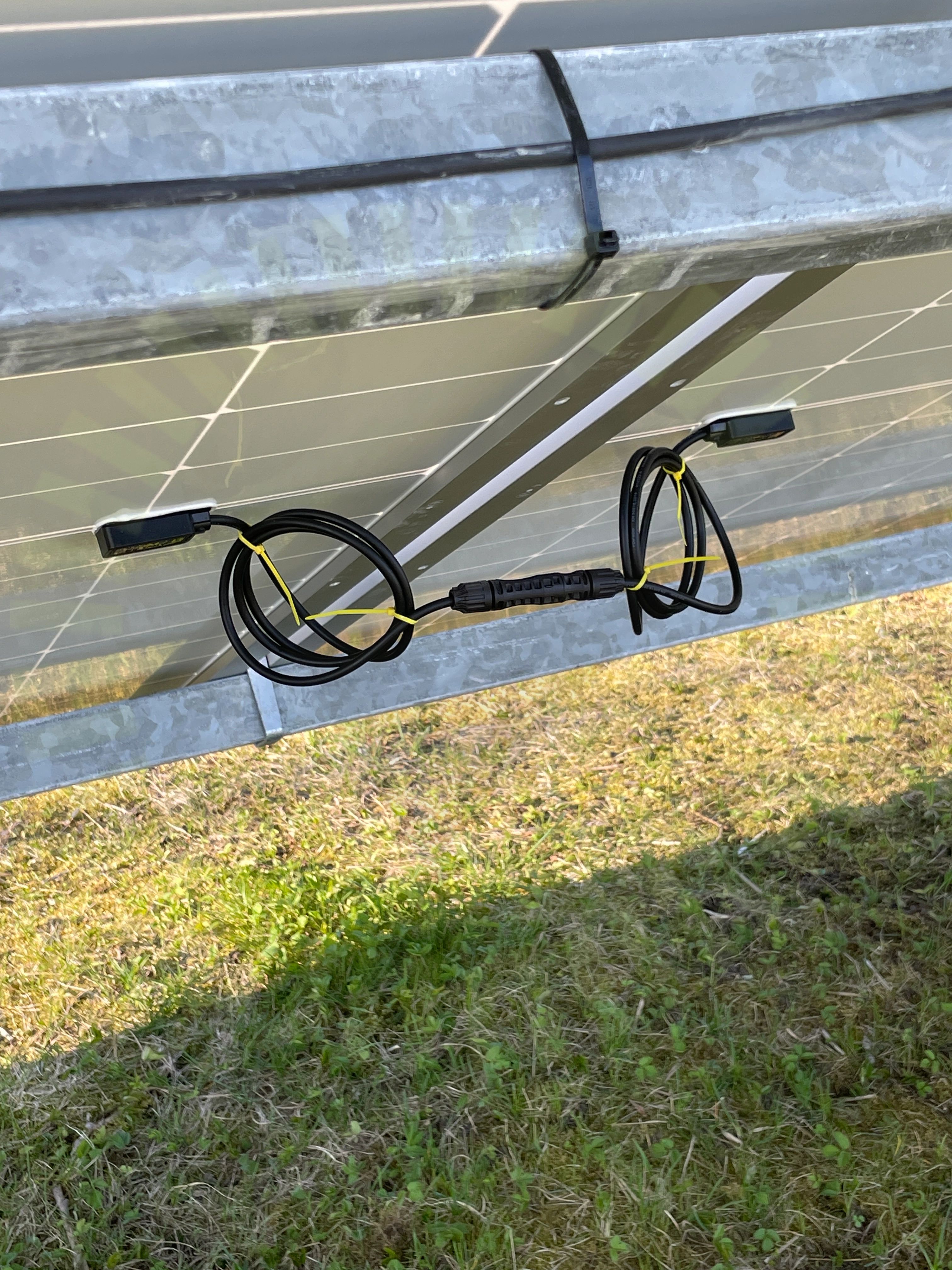

4.6 Väderbeständigt material

Inte godkänd

Väderbeständigt material är inte använt. Buntband kommer inte hålla med tiden.

SS 436 40 00 (522.11)

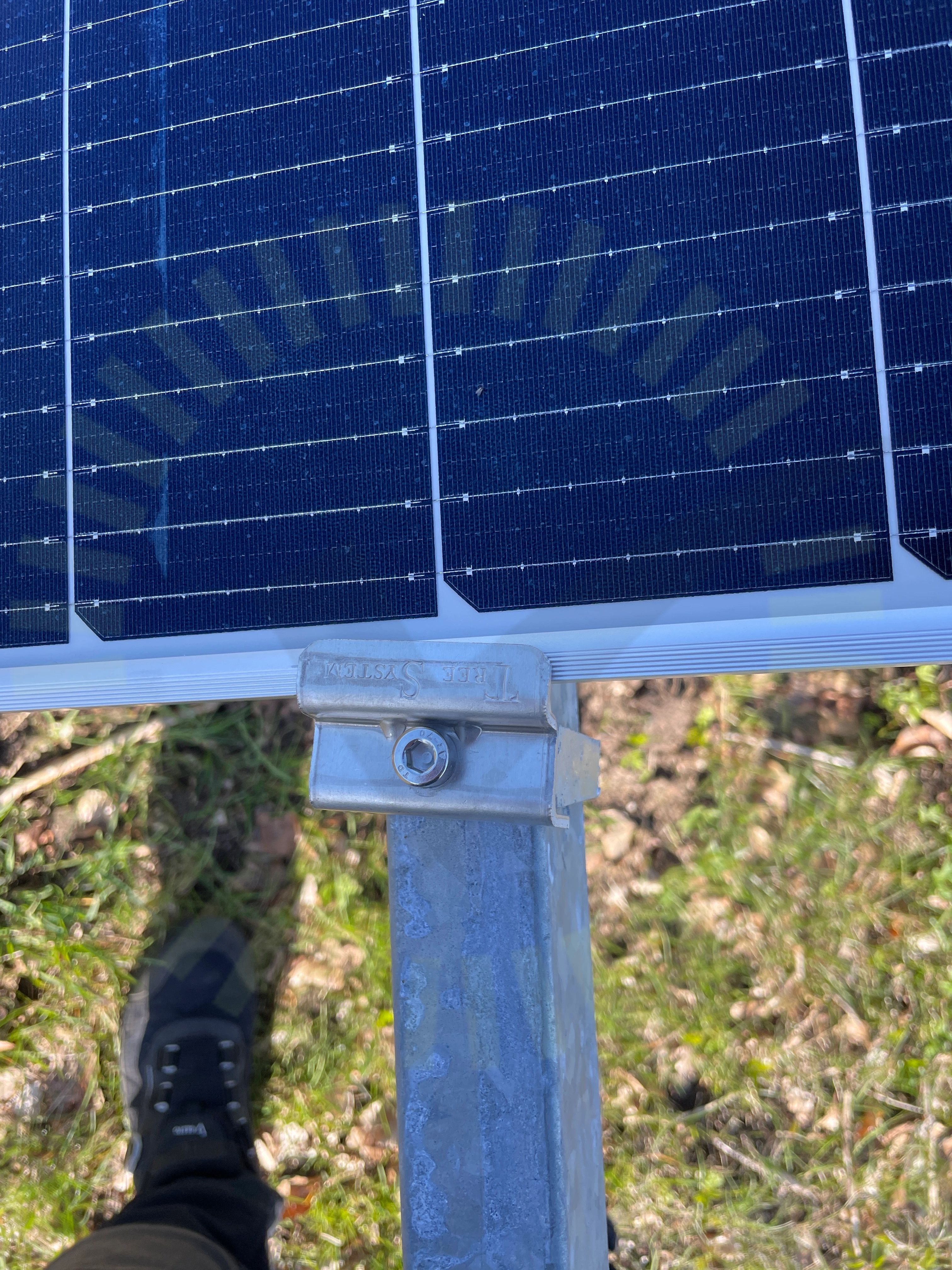

4.7 Ändklämmor

Inte godkänd

Ändklämma inte korrekt monterat.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/12

DC kabel förläggning

Främmande material

Markinfästning

Shims

Skador

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

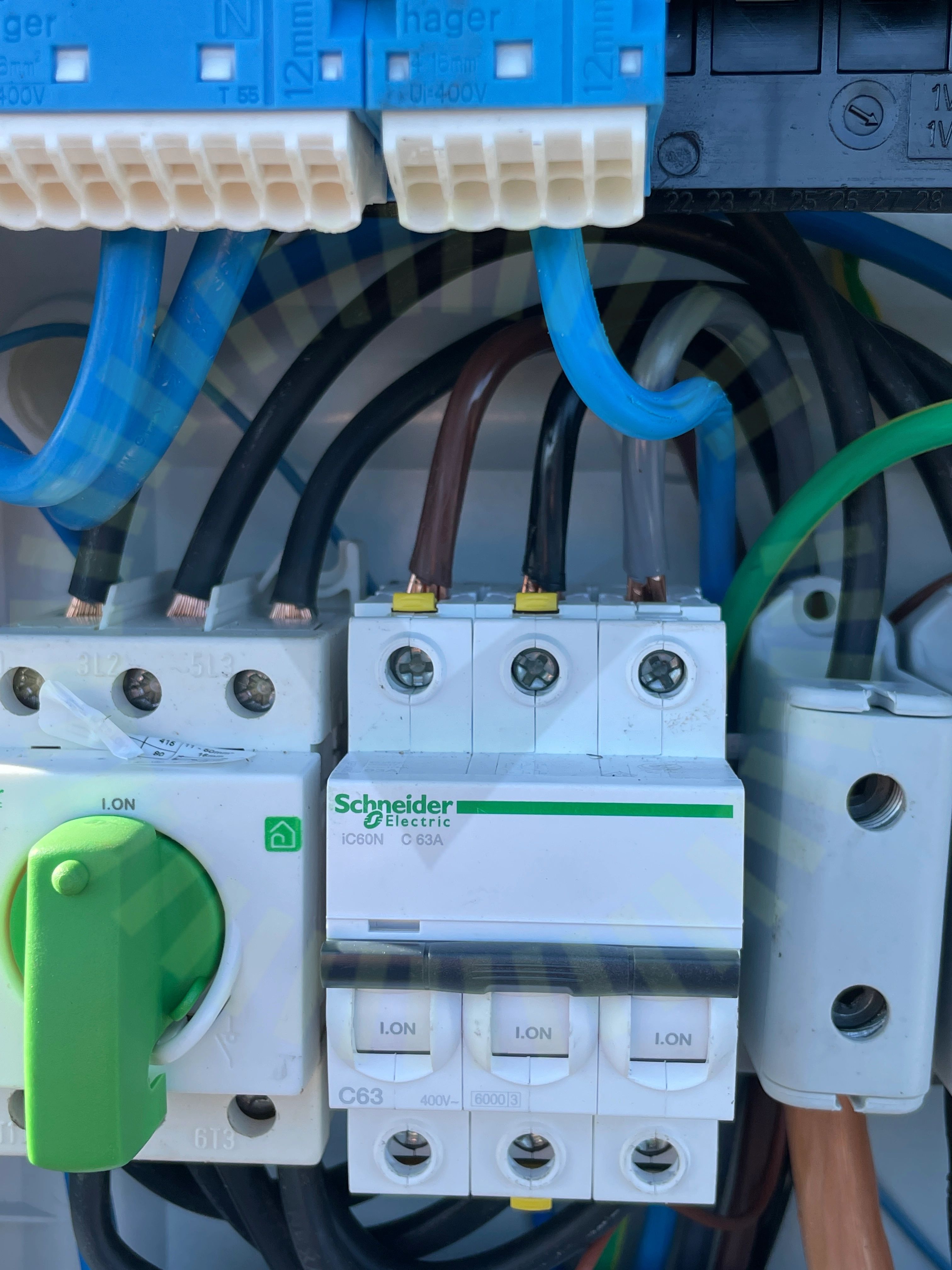

6.1 AC Anslutning Växelriktare

Inte godkänd

Kablage uppskalat för mycket vid inkoppling säkringar

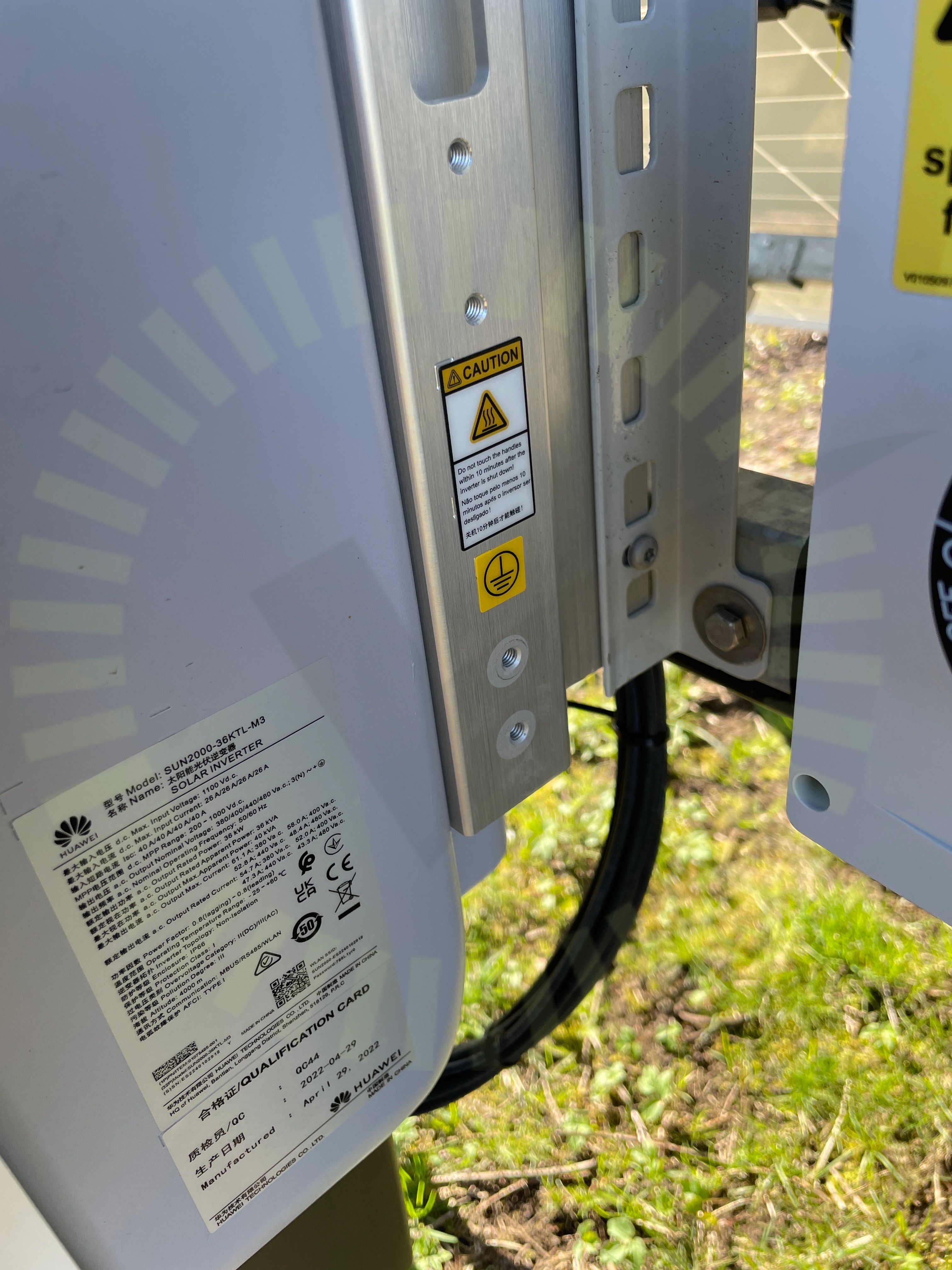

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(20KTL-40KTL)-M3 User Manual ,Issue 02 (2022-02-08), Sida 33

Godkända kontrollpunkter

30/32

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Säkringsdimension

Ventilation

Väderbeständigt material
