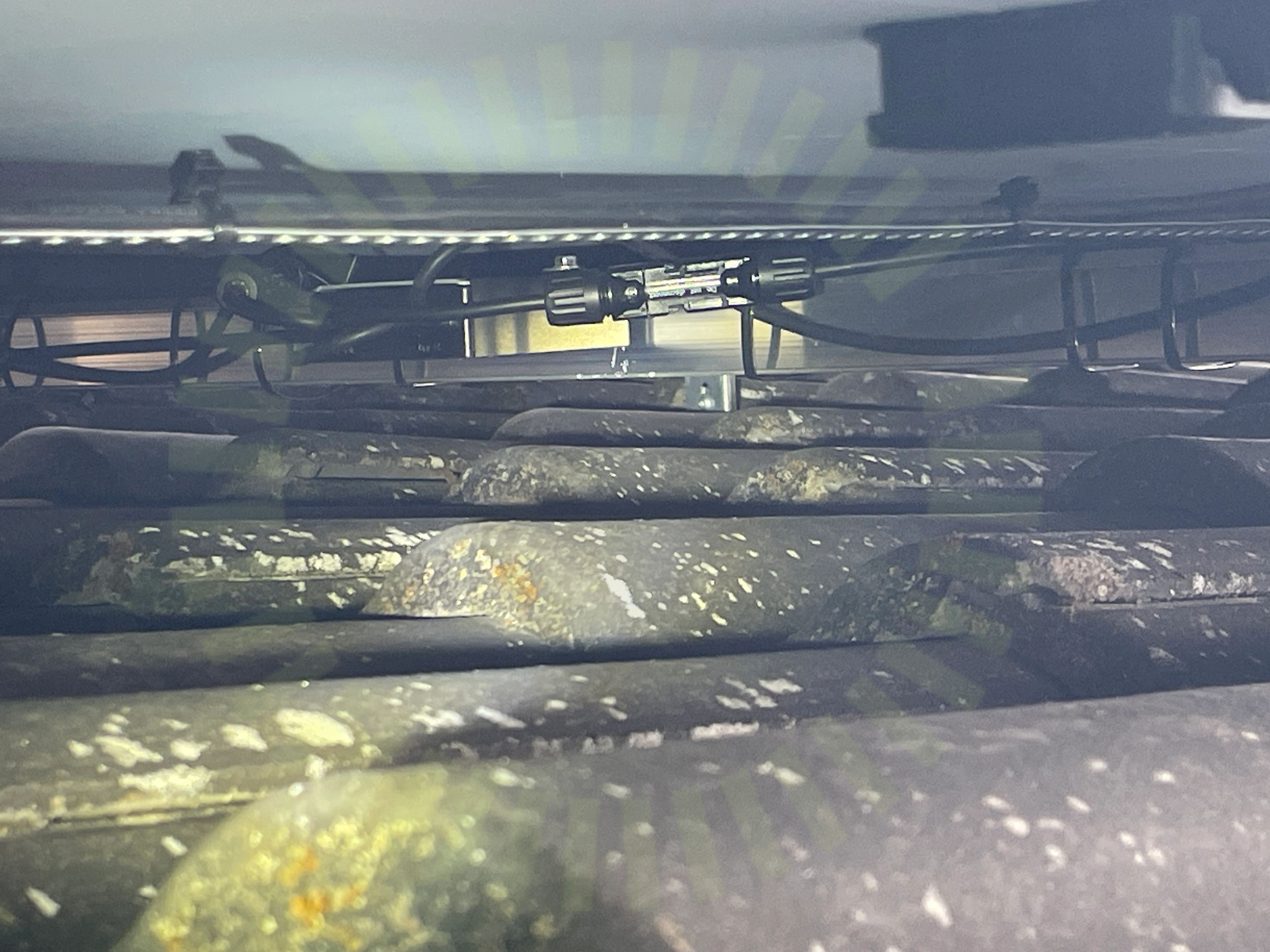

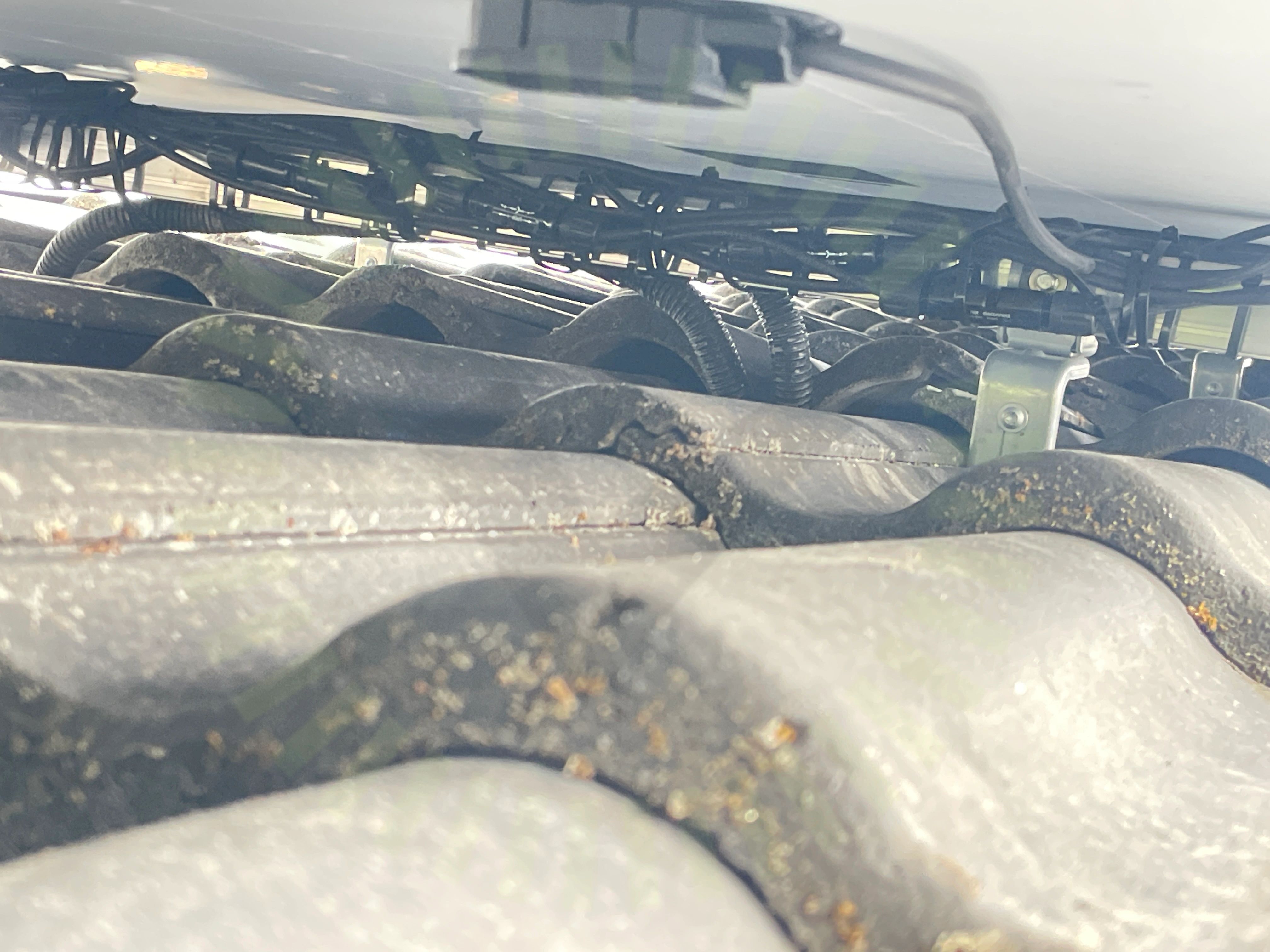

Kablagets förläggning orsakar att tegelpannor inte ligger an korrekt.
Godkända kontrollpunkter
23/24

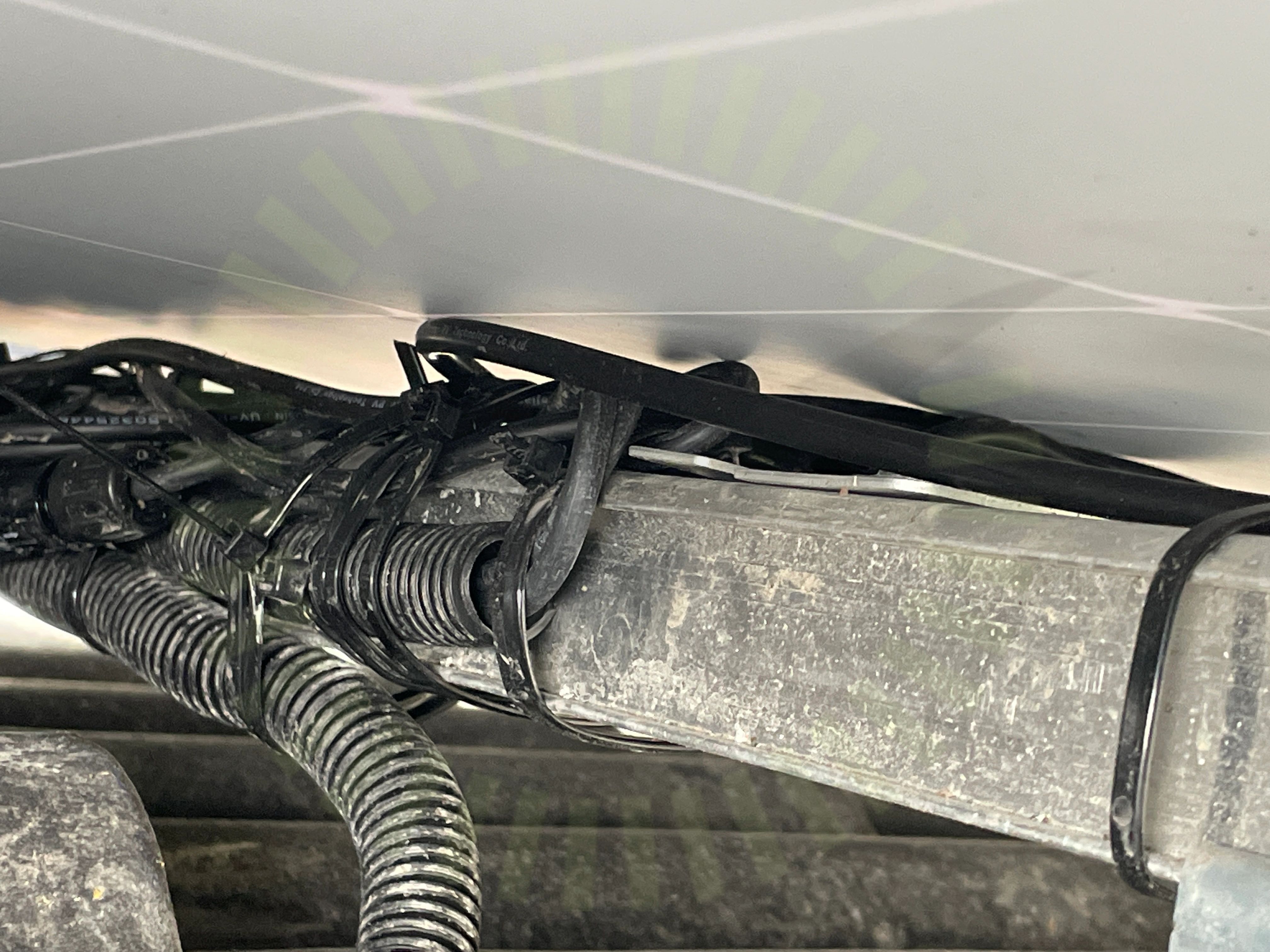

DräneringskanalFrämmande materialFöremål mellan skena och panelram
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
15/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batteriet
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
1/40

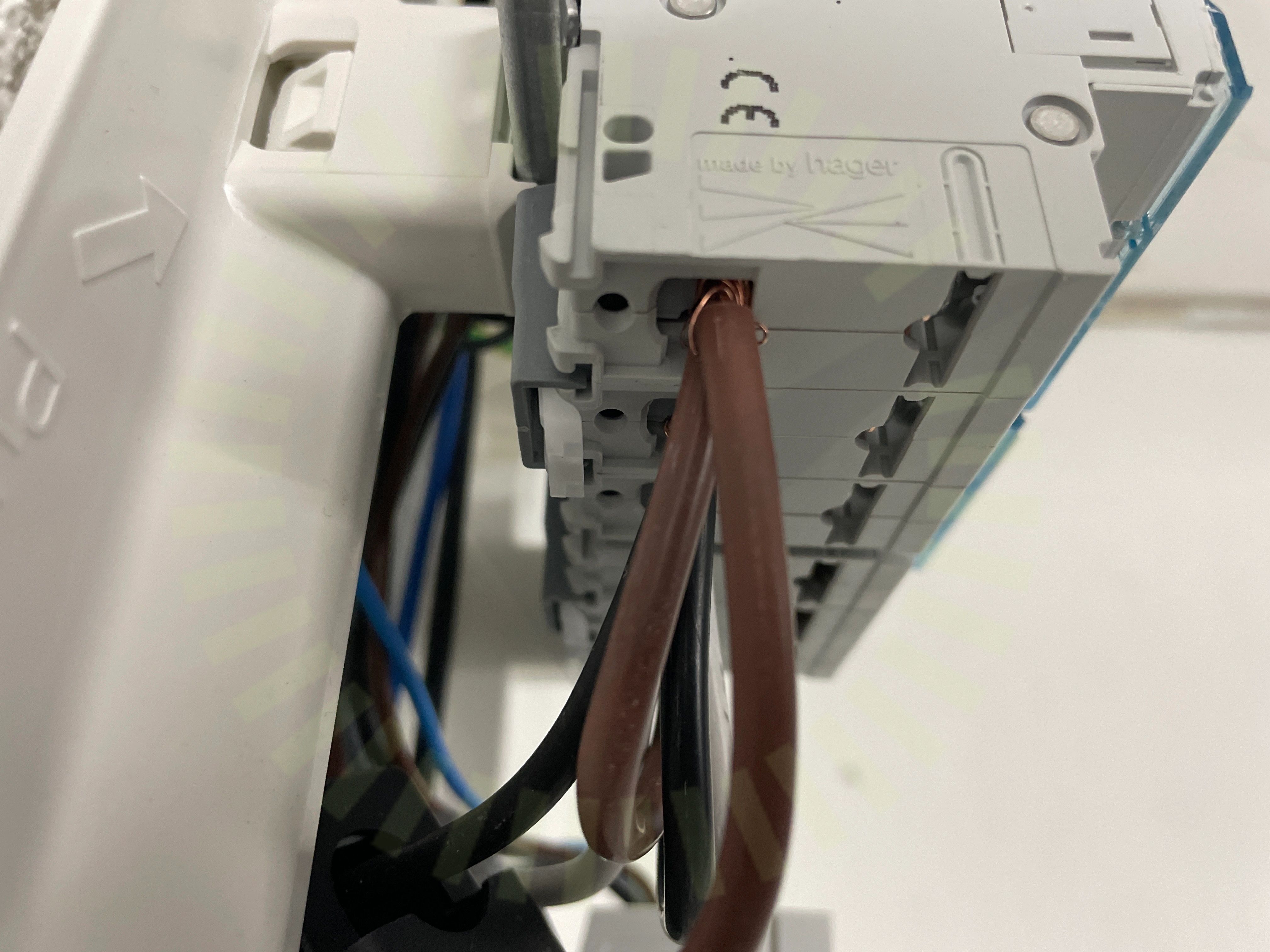

6.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
38/40
AC anslutning växelriktareAC kablage förläggning
Huawei: SUN2000-450W-P2
Anmärkningar
1/9
7.1 Dragavlastade
Inte godkänd
Optimerarens kablage har för skarp böjradie.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
8/9
Antal optimerareAvstånd närliggande objekt
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Besiktningsrapport
9.2
x

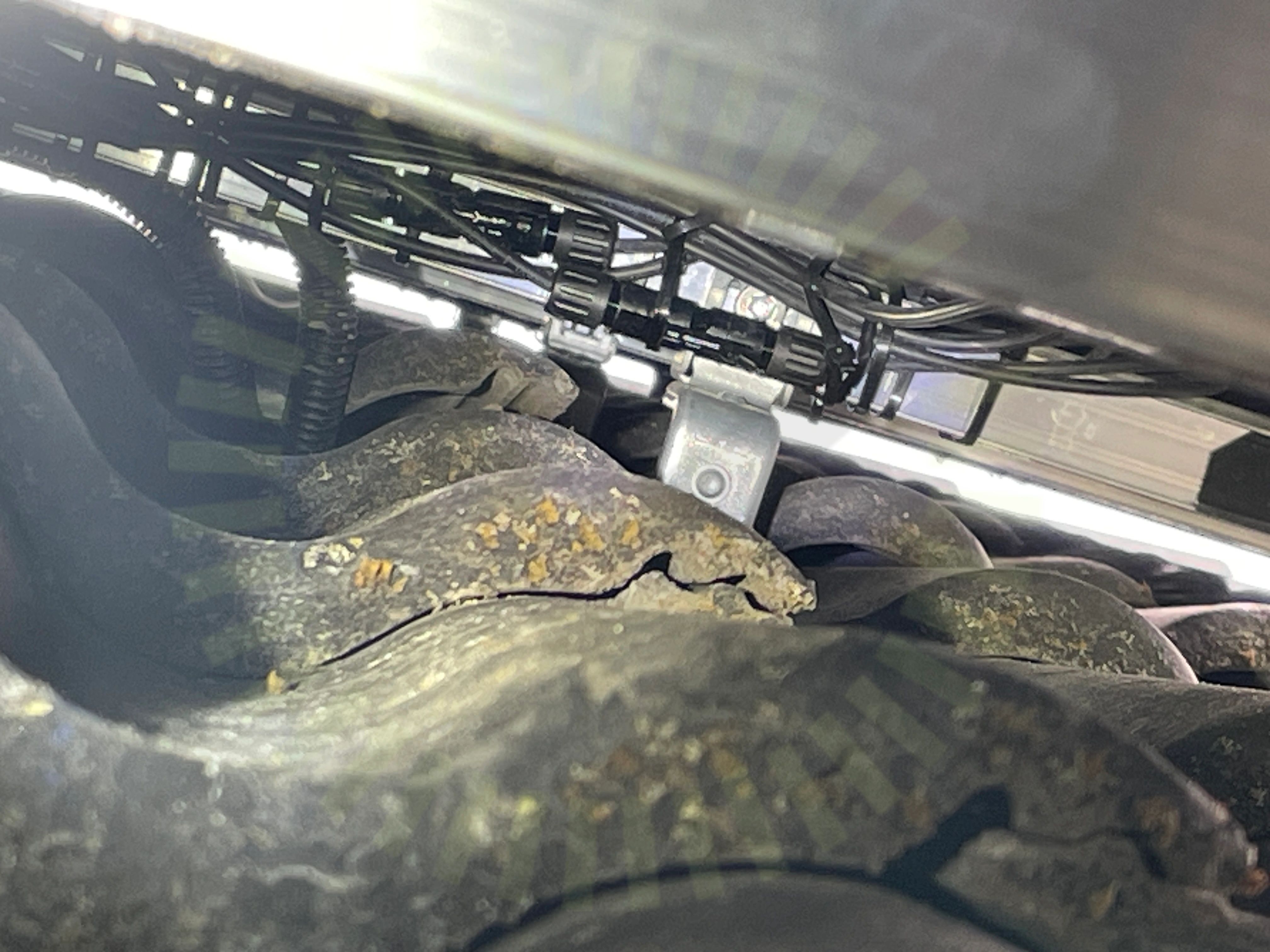

3.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
3.3 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/18
Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
