Besiktningsrapport

9.5

Installation av

1KOMMA5°

Datum

26 juli 2024

Ort

Staffanstorp, Skåne län

Skenornas överhäng

Kabeluppfästning

Skräp

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Denim: U N3 XXX BBG 108H

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (16)Hus samt garage, Denim: U N3 XXX BBG 108H (15)Hus samt garage, ESDEC Lutande Panntak (29)Smartmätare (4)Säkerhetsbrytare AC (7)Undercentral (8)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

1/4

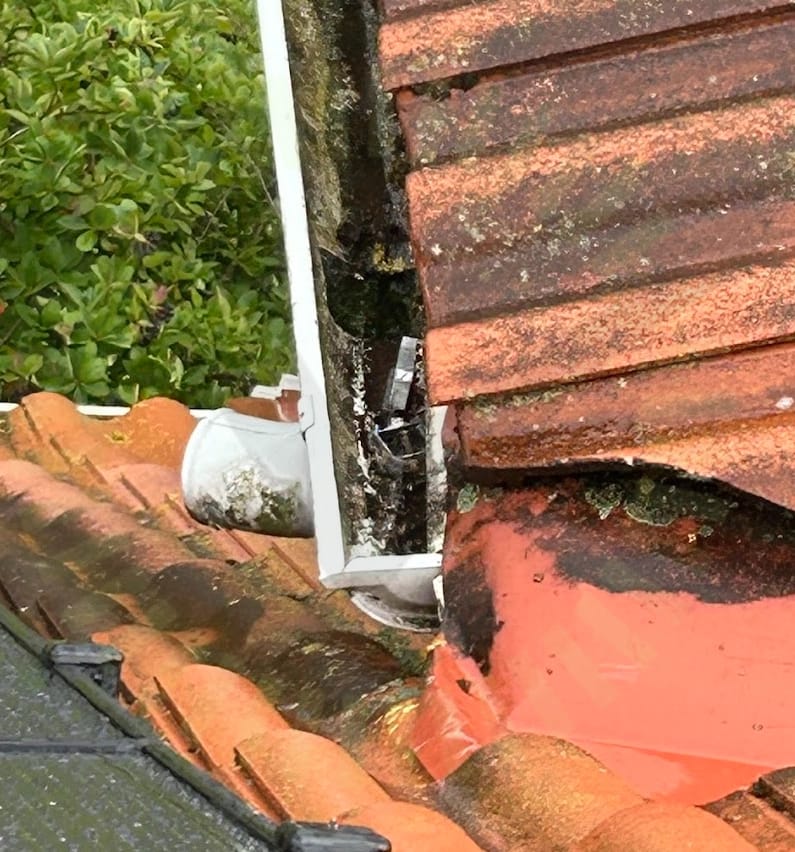

1.1 Skräp

Inte godkänd

Avsåga bitar av skenor ligger kvar i hängrännor.

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

15/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Hus samt garage, Denim: U N3 XXX BBG 108H

Anmärkningar

1/15

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation manual Denim V.Feb-2024-1, Sida 13

Godkända kontrollpunkter

13/15

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Hus samt garage, ESDEC Lutande Panntak

Anmärkningar

4/27

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kabel på hustak ligger även på taket, bild ej möjligt pga dåligt ljus.

SS 436 40 00 (712.522.101)

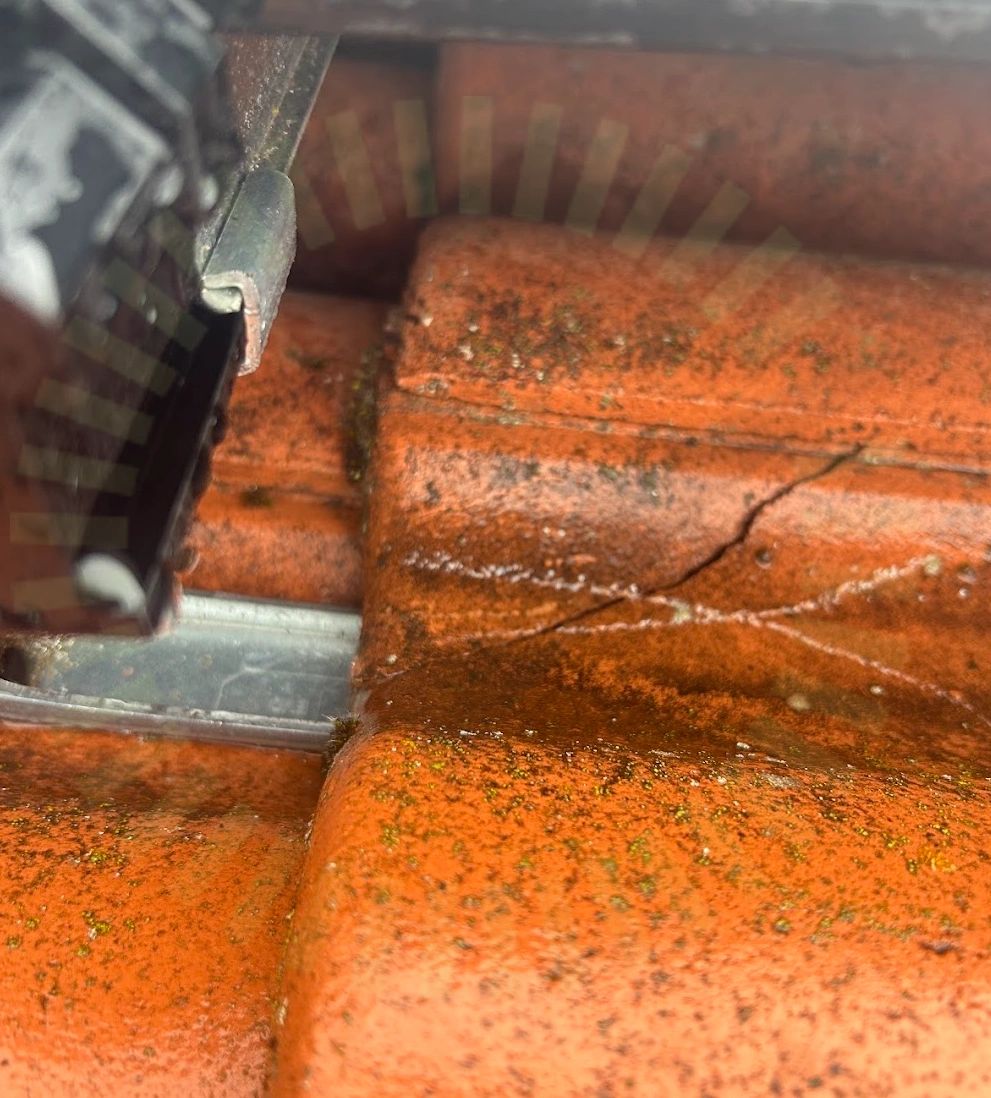

4.2 Skador

Inte godkänd

Takpanna ovanför takkrok har spruckit.

4.3 Takgenomföring

Inte godkänd

Använd produkt för genomföring är inte monterad enligt tillverkarens anvisningar.

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

Godkända kontrollpunkter

23/27

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skenans utstick för klämma

Skenornas infästning

Takets lutning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid skarv av kablage i garage.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/36

9.1 Genomföringar

Inte godkänd

Genomföringar in i garage är inte tätade.

SS 436 40 00 (527.2.1)

9.2 Mekanisk påverkan

Inte godkänd

Skydden för kabeln där den går in i garaget sitter inte fast.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

34/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
