Besiktningsrapport

8.4

Installation genom

Soldags

Datum

8 maj 2023

Ort

Malmö, Skåne län

Infästningar

Takstolsinfästning

Skenornas infästning

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Trina: TSM-DE09R.05 405-425W

Montagesystem

K2: SingleRail: SingleHook 1.1

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Installerad av Soldags som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, K2: SingleRail: SingleHook 1.1 (34)Tak 1, Trina: TSM-DE09R.05 405-425W (13)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, K2: SingleRail: SingleHook 1.1

Anmärkningar

7/27

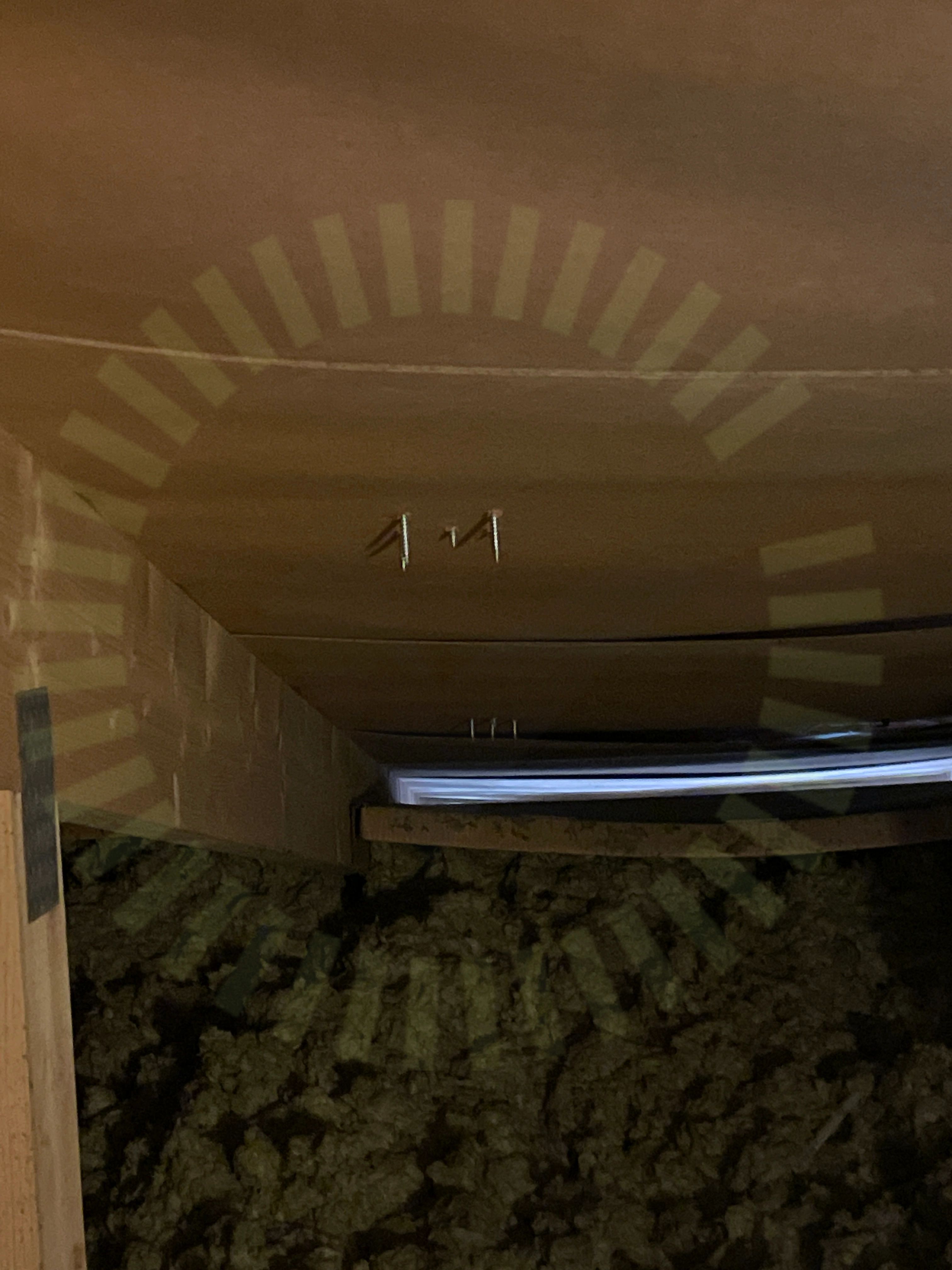

3.1 Skador

Inte godkänd

Skruv genom innertak vid felaktig installation av takkrokar

3.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

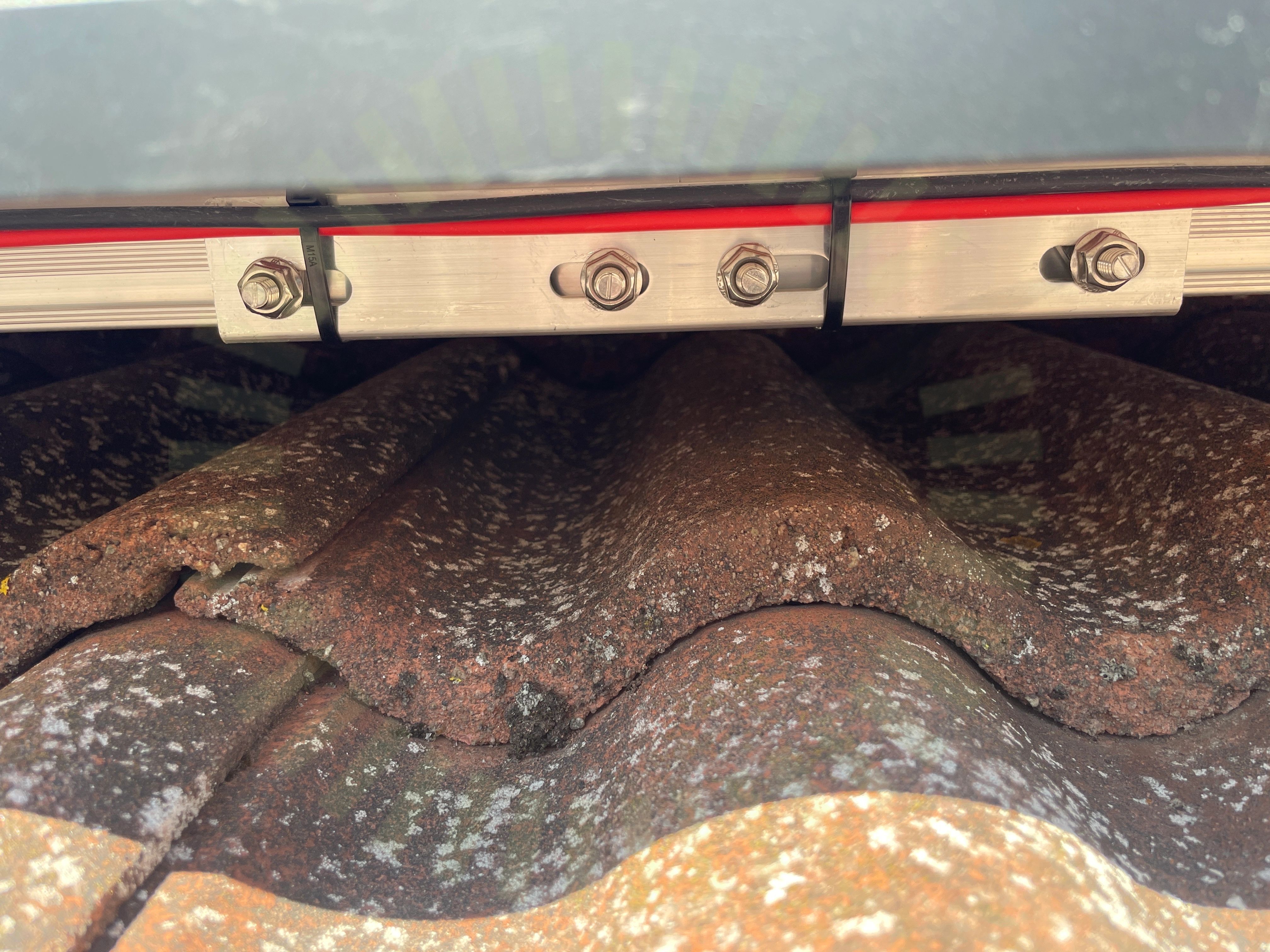

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

3.4 Infästningar

Inte godkänd

Skruvar har missat takstol.

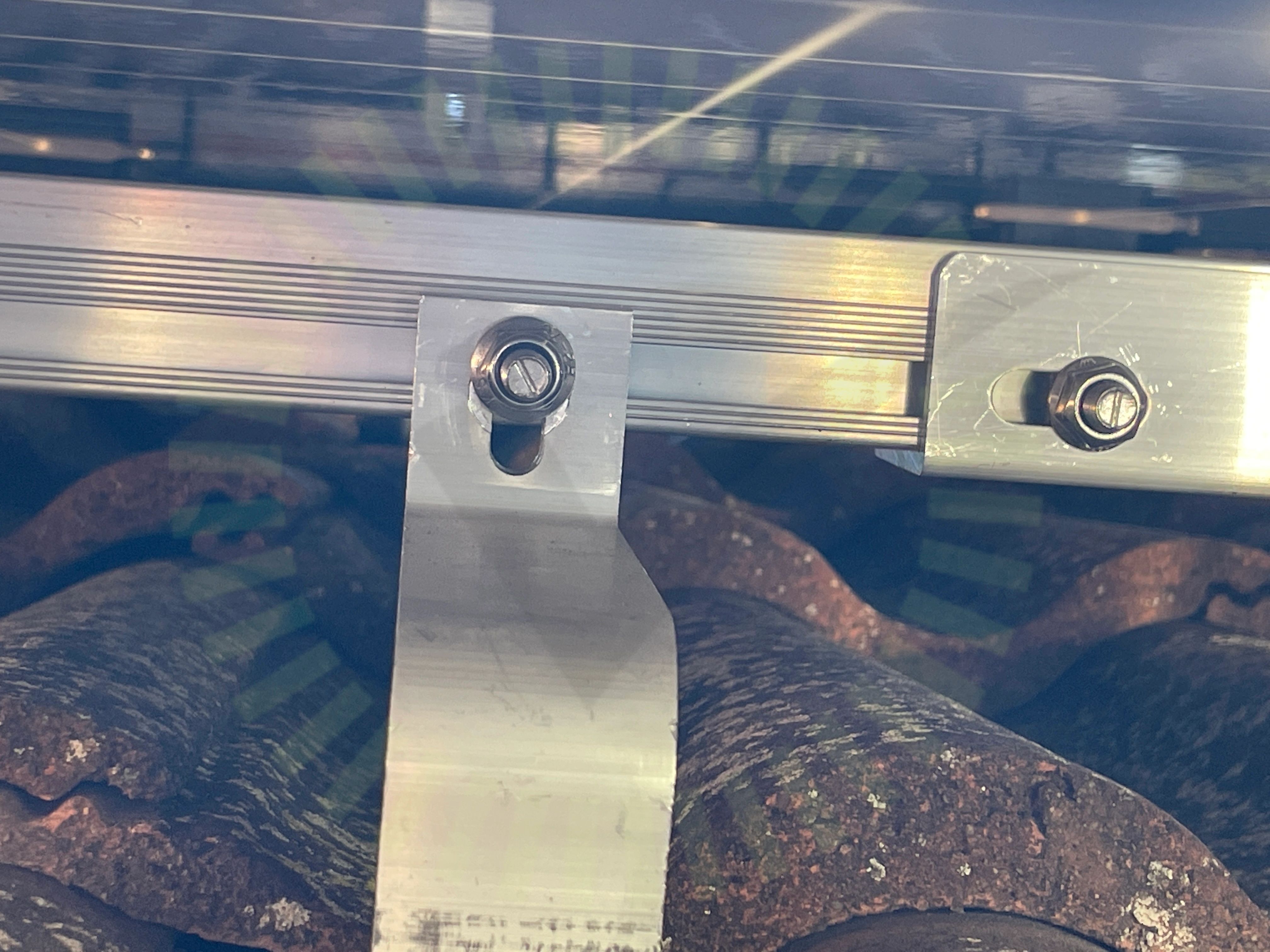

3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

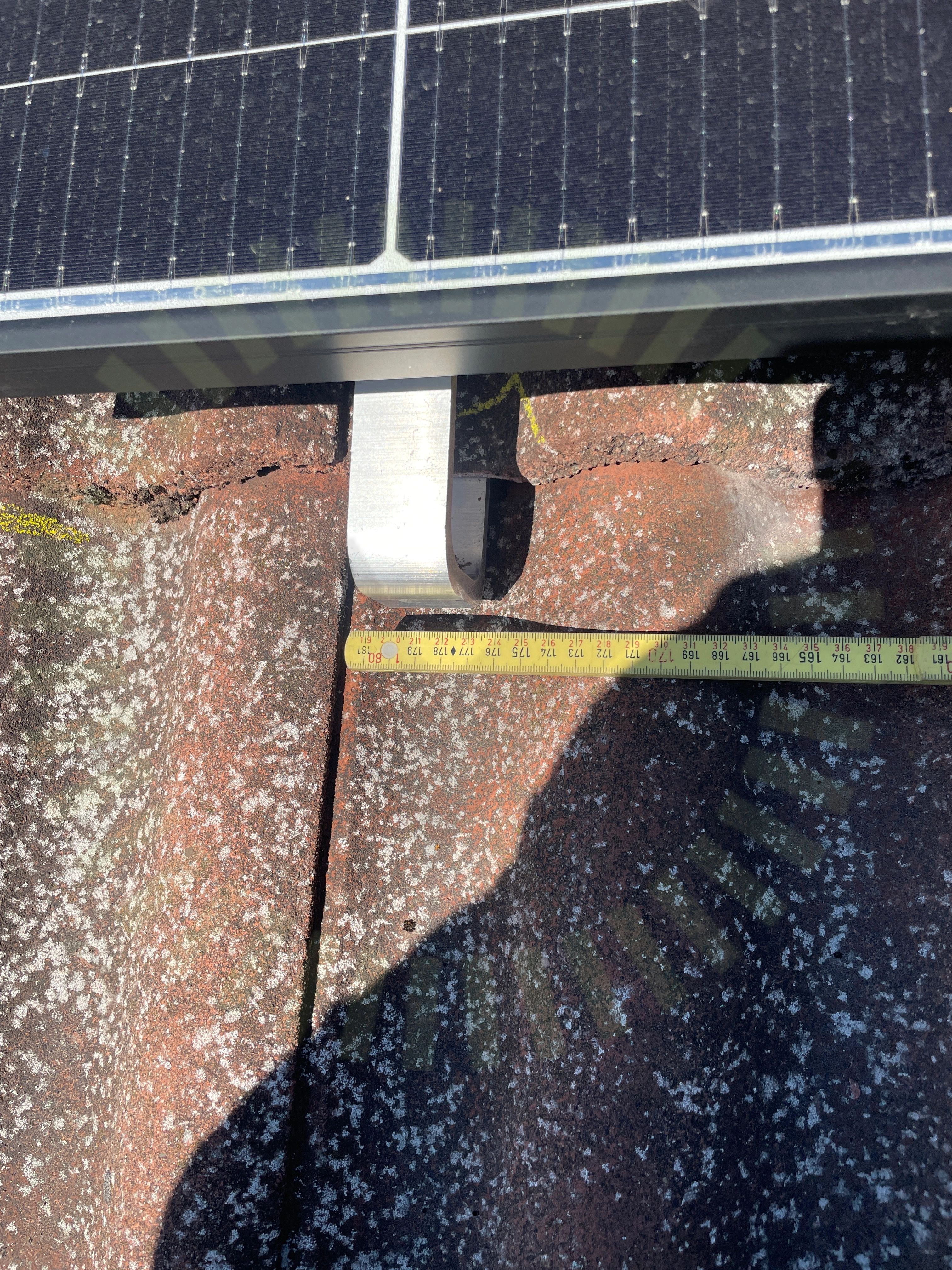

3.6 Takkrokarnas CC

Inte godkänd

Överstiger måttet på lastberäkningen. Uppmätt mått 1800mm

Snö- och vindlastberäkning

3.7 Takstolsinfästning

Inte godkänd

Infästningar är monterade utanför takstol i brädor som har monterats mellan takstolar. Konstruktion bristande.

Godkända kontrollpunkter

20/27

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skenans utstick för klämma

Skenornas överhäng

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takstolsbredd

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-DE09R.05 405-425W

Anmärkningar

1/13

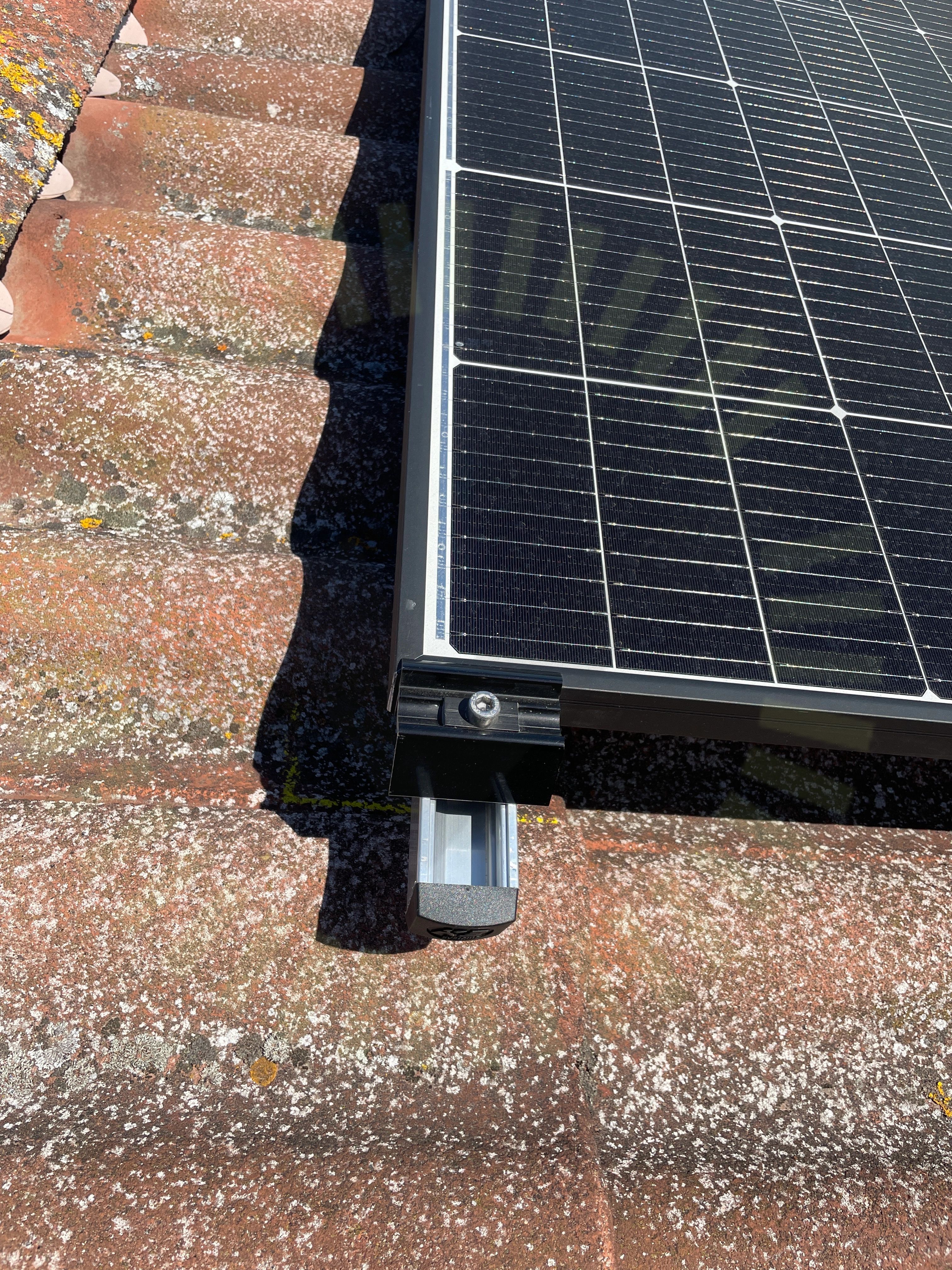

4.1 Klämmornas placering

Inte godkänd

Fäste sitter inte innanför panelens klämzon

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

Godkända kontrollpunkter

12/13

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/33

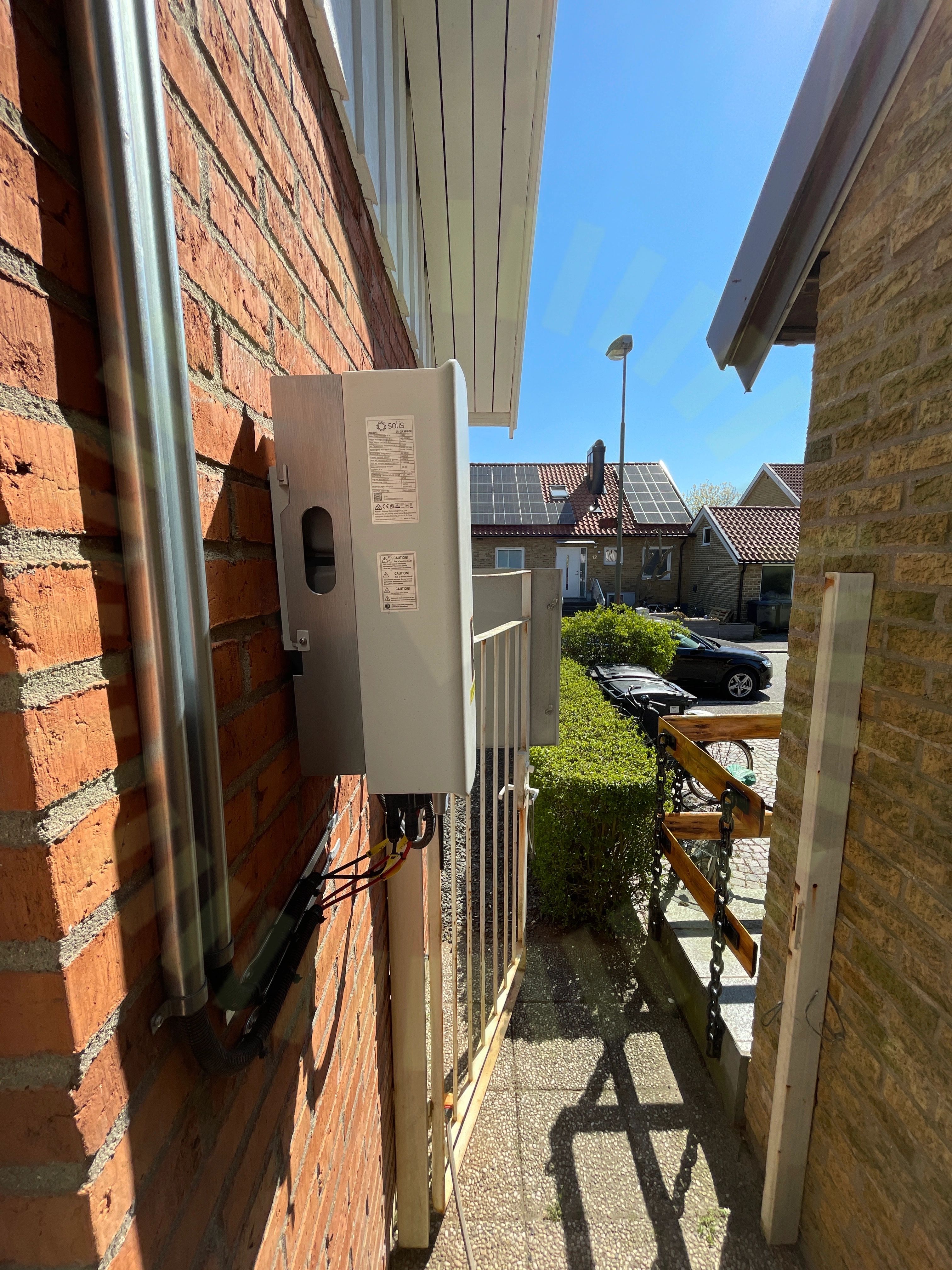

6.1 Direkt solljus

Rekommendation

Placerad på vägg som vetter mot söder. Tillverkaren rekommenderar inte placering i direkt solljus.

Tillverkarens anvisningar

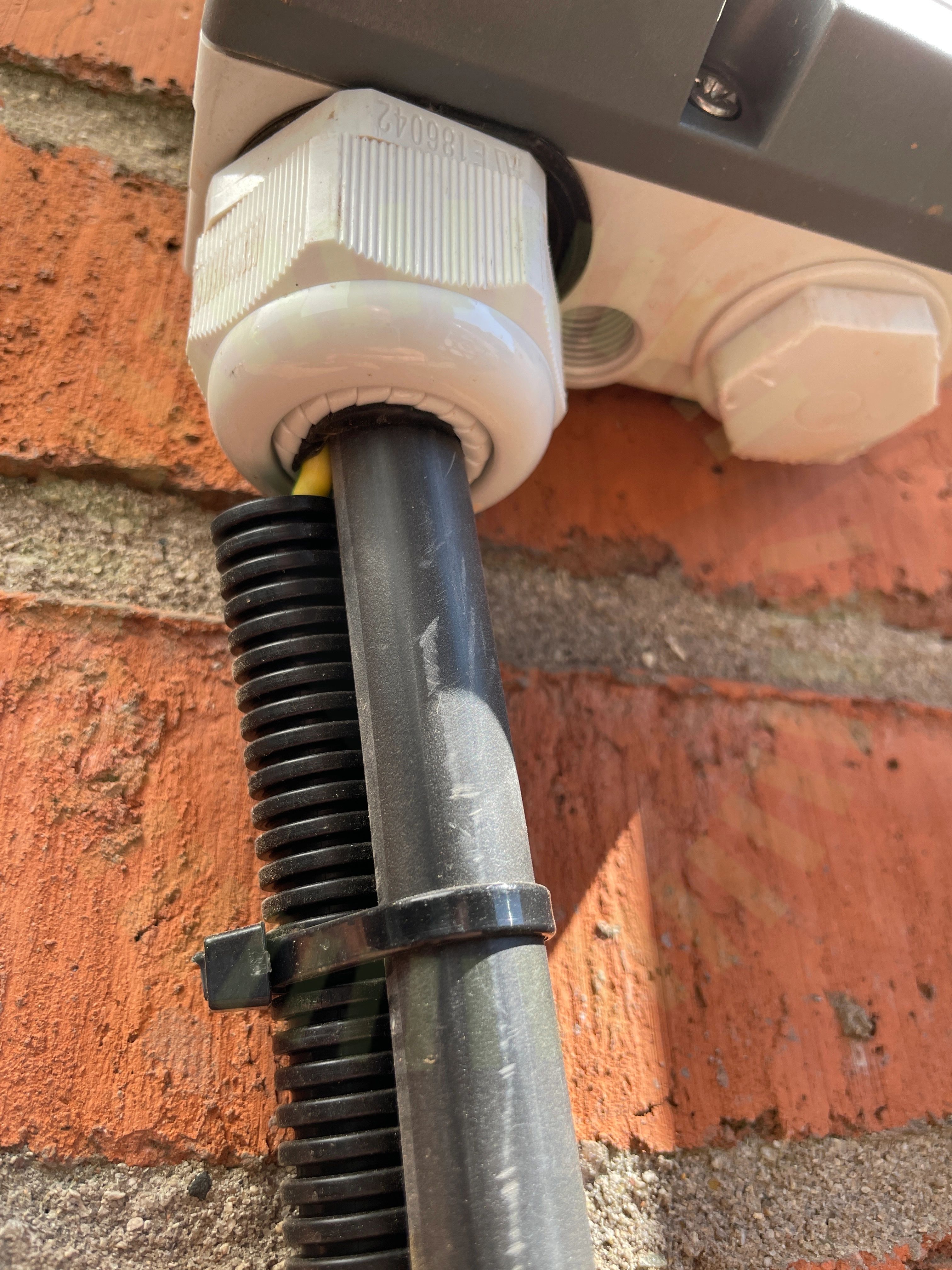

6.2 Förskruvning

Inte godkänd

Två kablar i förskruvning som är avsedd för en kabel

Tillverkarens anvisningar

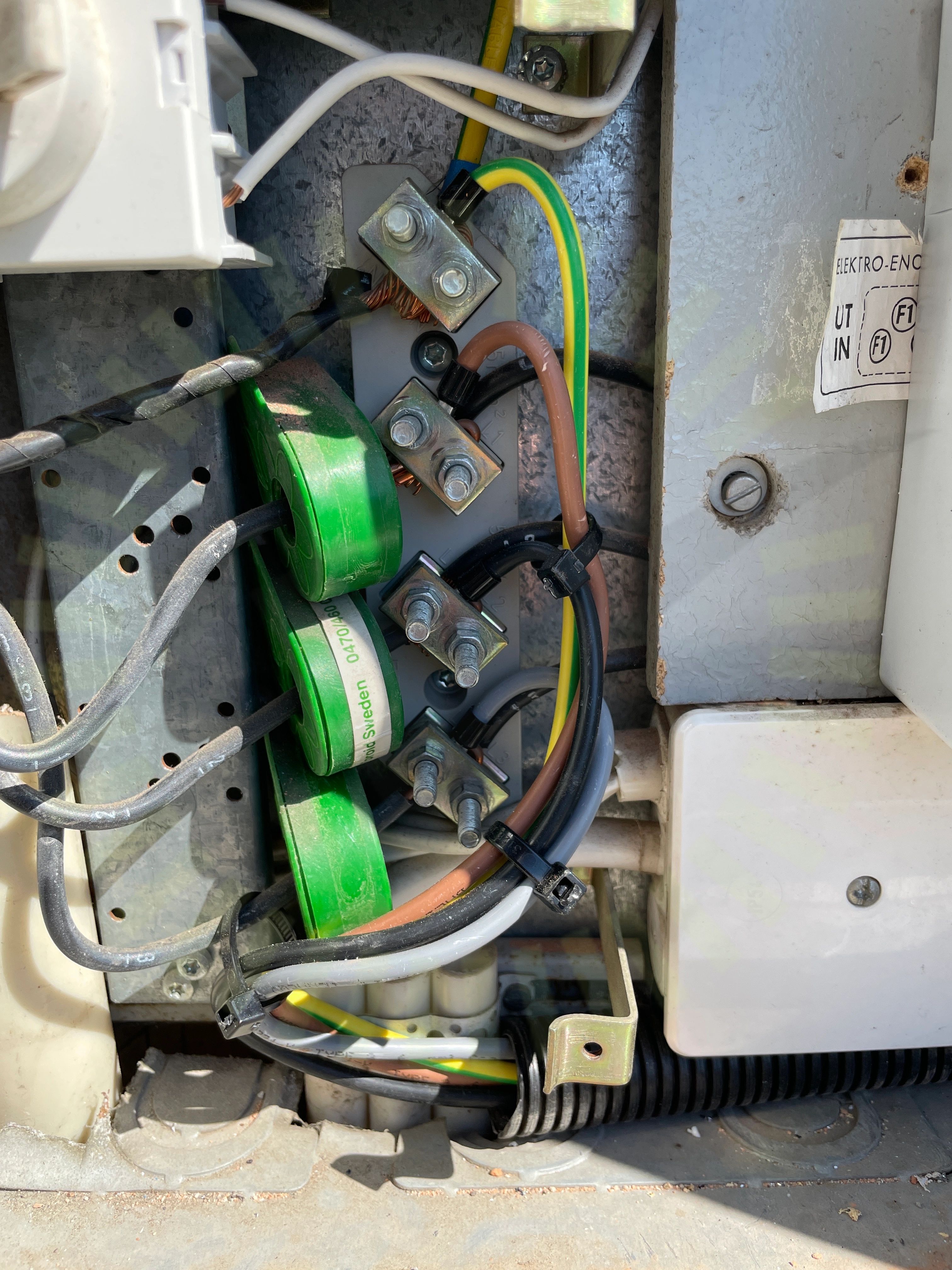

6.3 PEN ledare

Inte godkänd

PEN ledare är enbart 6 mm till växelriktarens undercentral samt saknar korrekt markering.

Godkända kontrollpunkter

30/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Kabel

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Skadat kablage

Skador

Strängdesign

Säkringsdimension

Uppskalad ledare

Utrymme

Ventilation

Vinkel

Väderbeständigt material
