Besiktningsrapport

8.1

Installation av

Soolar

Datum

10 januari 2023

Ort

Kareby, Västra Götalands län

Förstärkningsskruv

Skena överhäng

Skydd

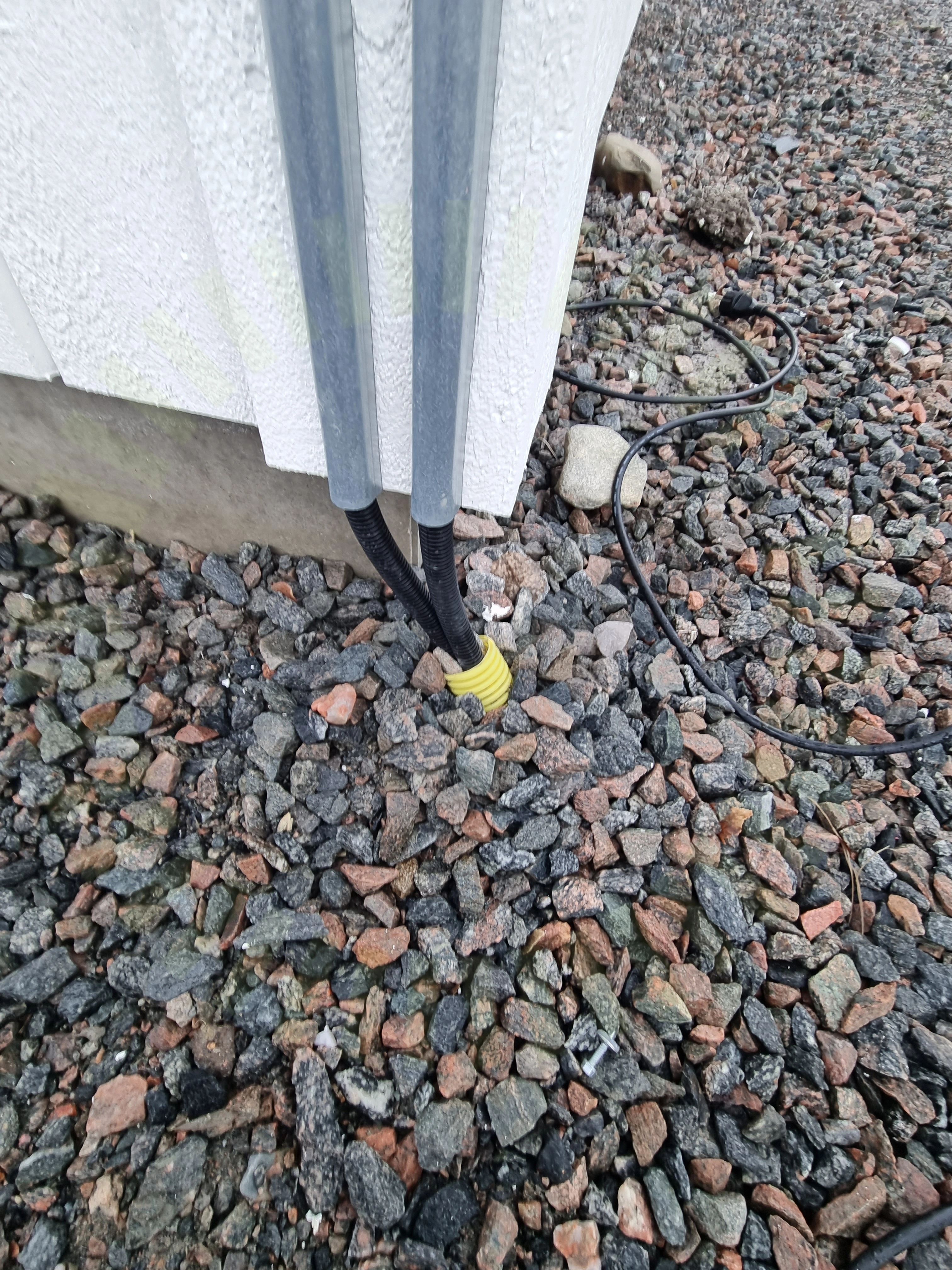

+ 5

79% godkända

21% ej godkända

Om installationen

Paneler

PhonoSolar: PS-XXXM6-20/UH

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Growatt: MID17-25KTL3-X

Installerad av Soolar som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak (29)Tak 1, PhonoSolar: PS-XXXM6-20/UH (10)Varselmärkning (4)Växelriktare (25)

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

8/29

1.1 Lösa montagesystemdelar

Rekommendation

Flertal lösa montagedelar på tak och mark

1.2 Avstånd mellan takkrokar

Inte godkänd

Finns ej beräkning

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

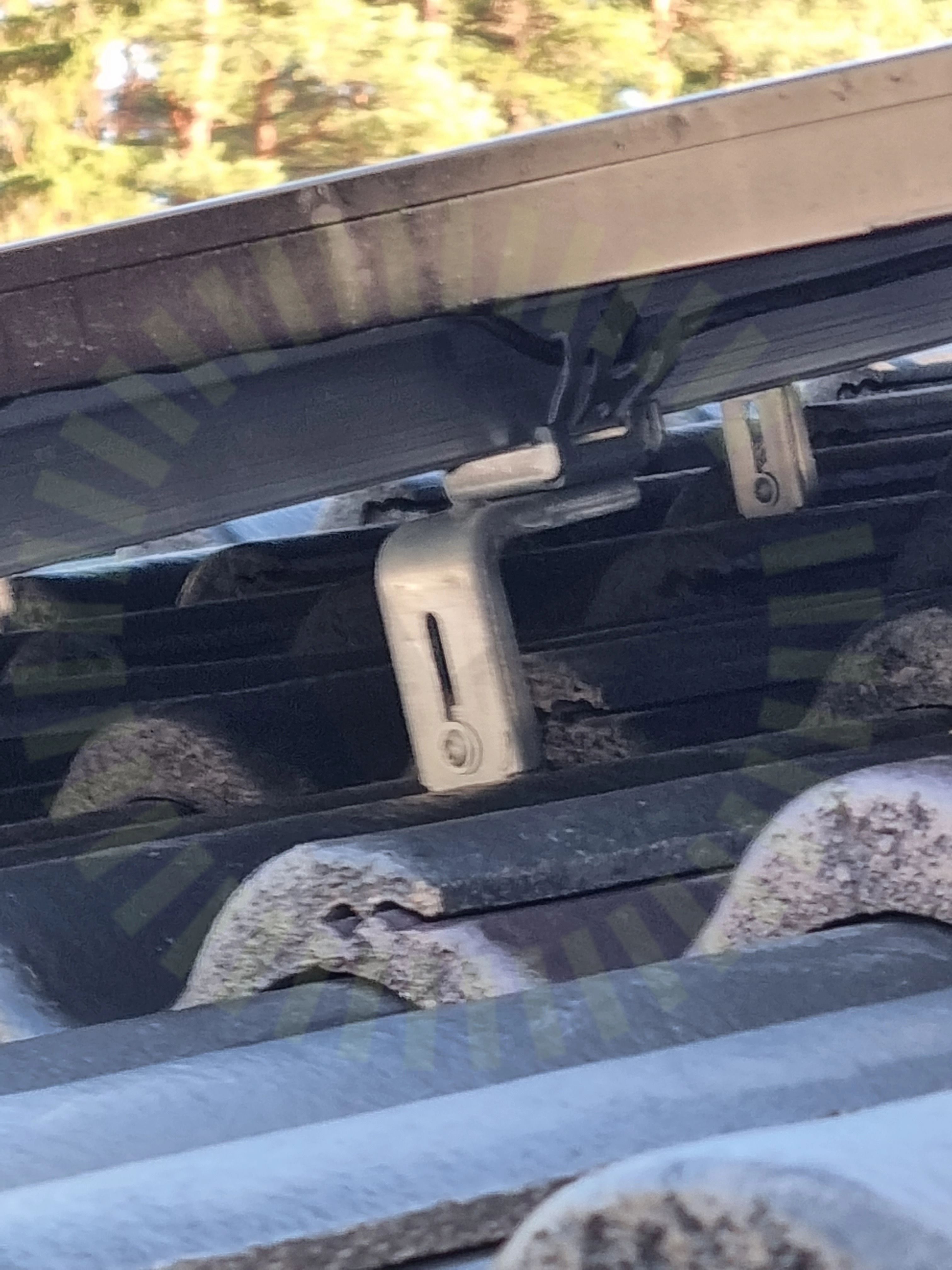

1.3 Förstärkningsskruv

Inte godkänd

Skruv saknas

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

1.4 Kabeluppfästning

Inte godkänd

Flera kablar är lösa under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

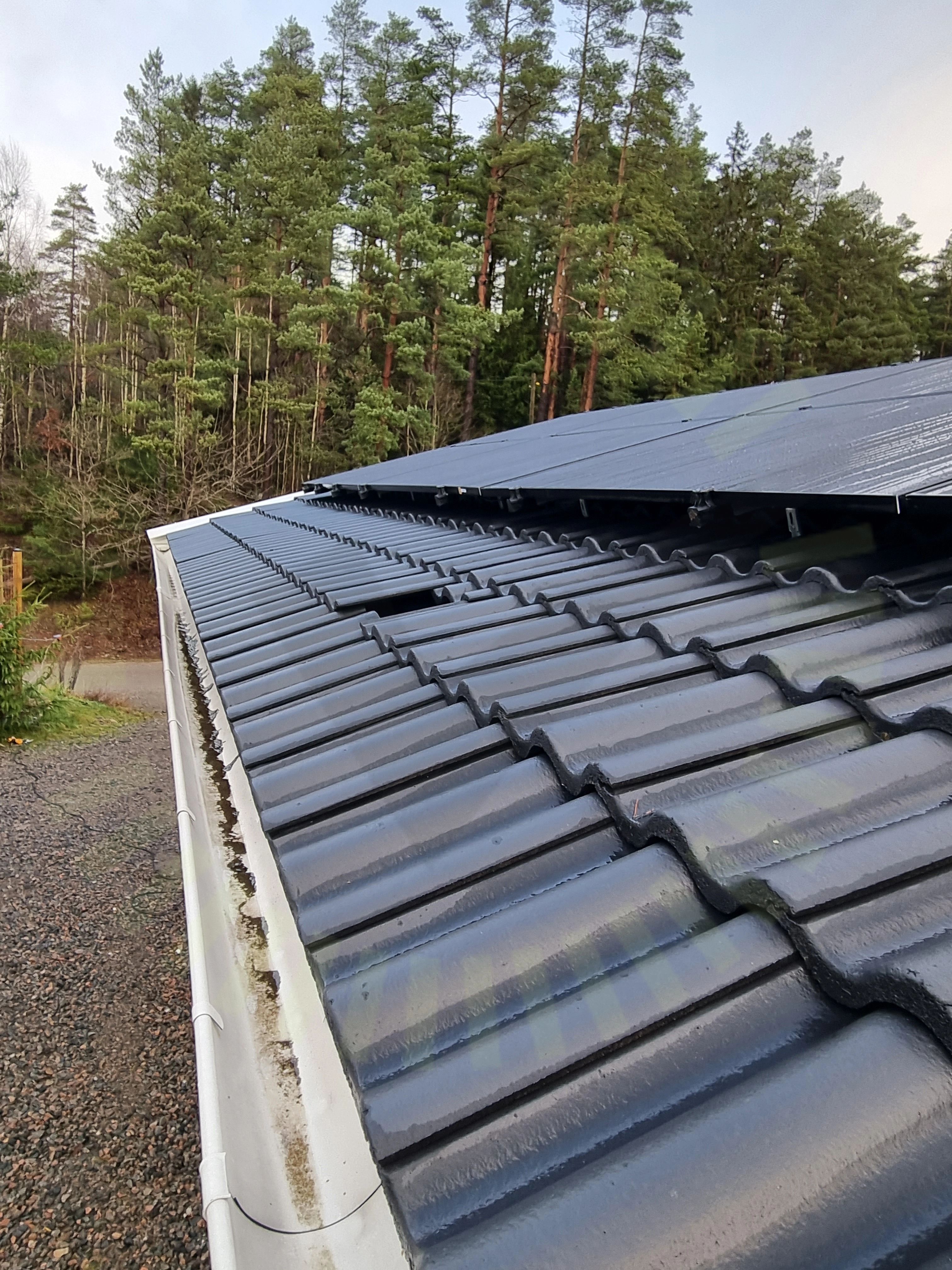

1.5 Panna

Rekommendation

Panna ej tillbakalagd

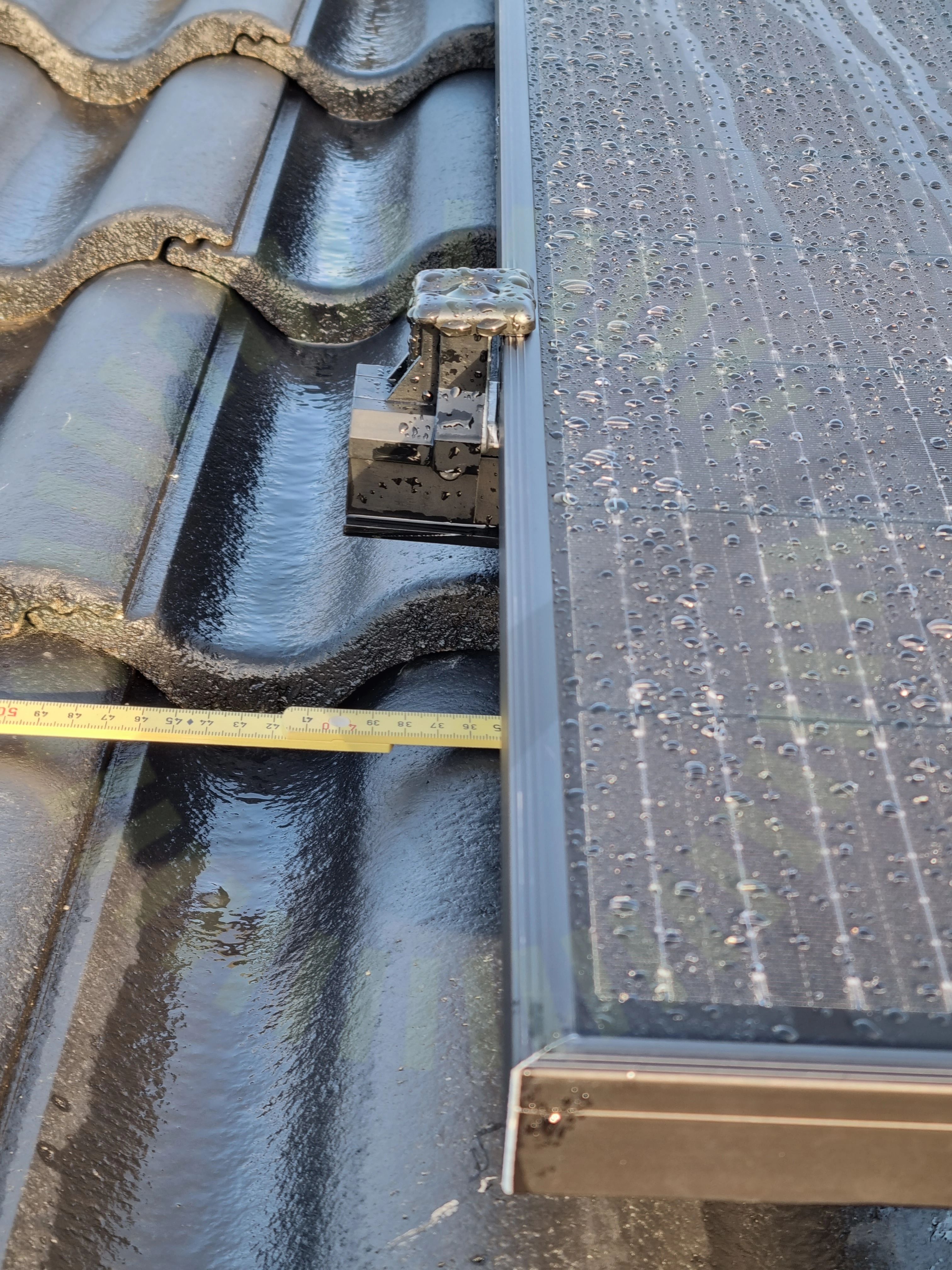

1.6 Skena överhäng

Inte godkänd

För långt överhäng

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.7 Skydd

Inte godkänd

Skydd saknas

1.8 Snö- och Vindlastberäkning

Inte godkänd

Finns ingen beräkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/29

Anpassade takpannor

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skador

Skarp kant

Skarvning av skena

Säkerhetsavstånd

Takkrok infästning

Takkrokens orientering

Taklutning

Termisk brytpunkt

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/29

Takgenomföring

Tak 1, PhonoSolar: PS-XXXM6-20/UH

Anmärkningar

1/10

2.1 Fästens placering

Inte godkänd

Festerna har fel avstånd

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Dragavlastade

Dräneringshål

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Ej tillgängligt vid besiktning

1/10

Förbindelse av kontakter

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/25

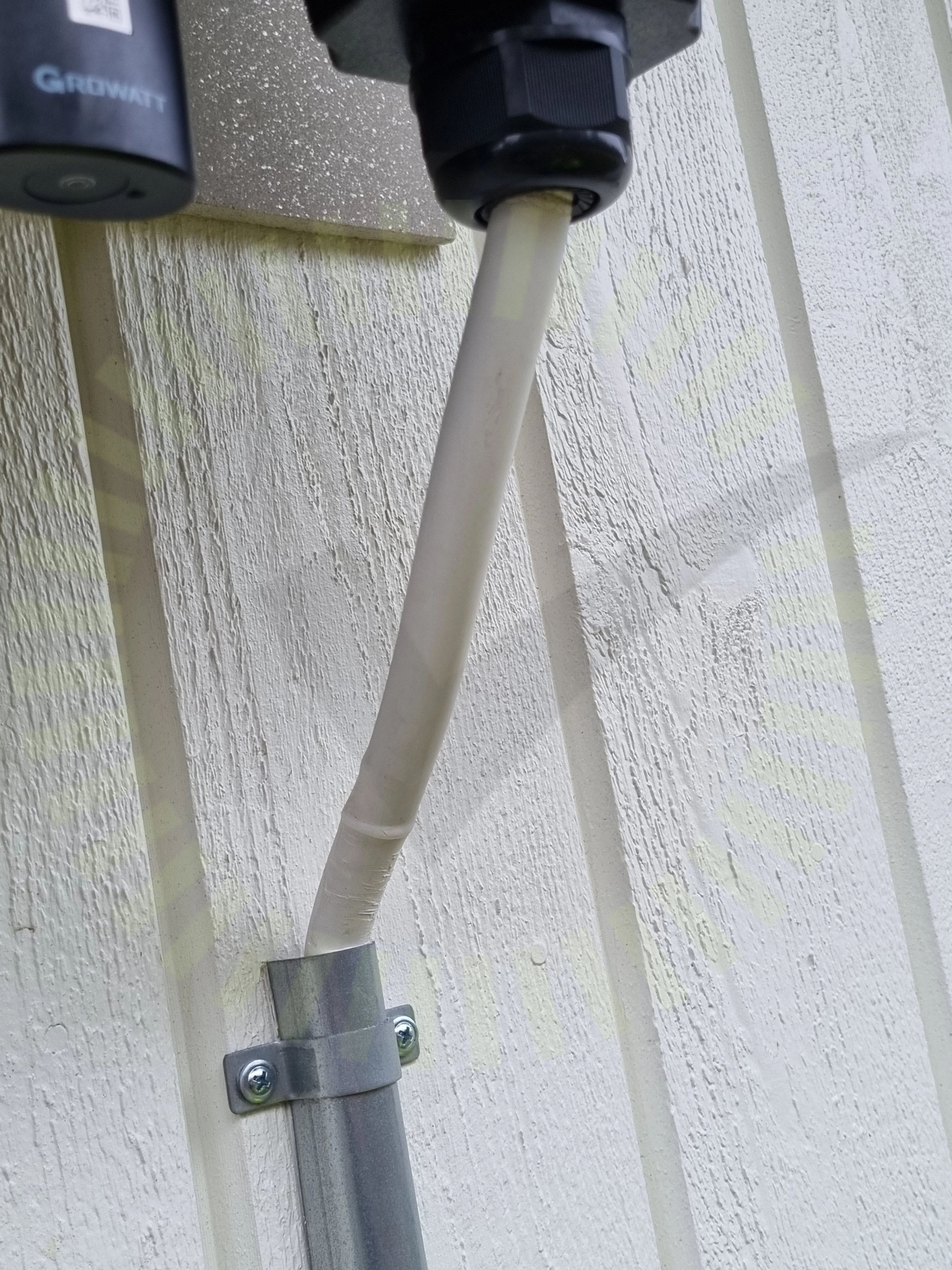

4.1 AC Böjradie

Inte godkänd

Kabel för tajt

SS 436 40 00 (522.8.3)

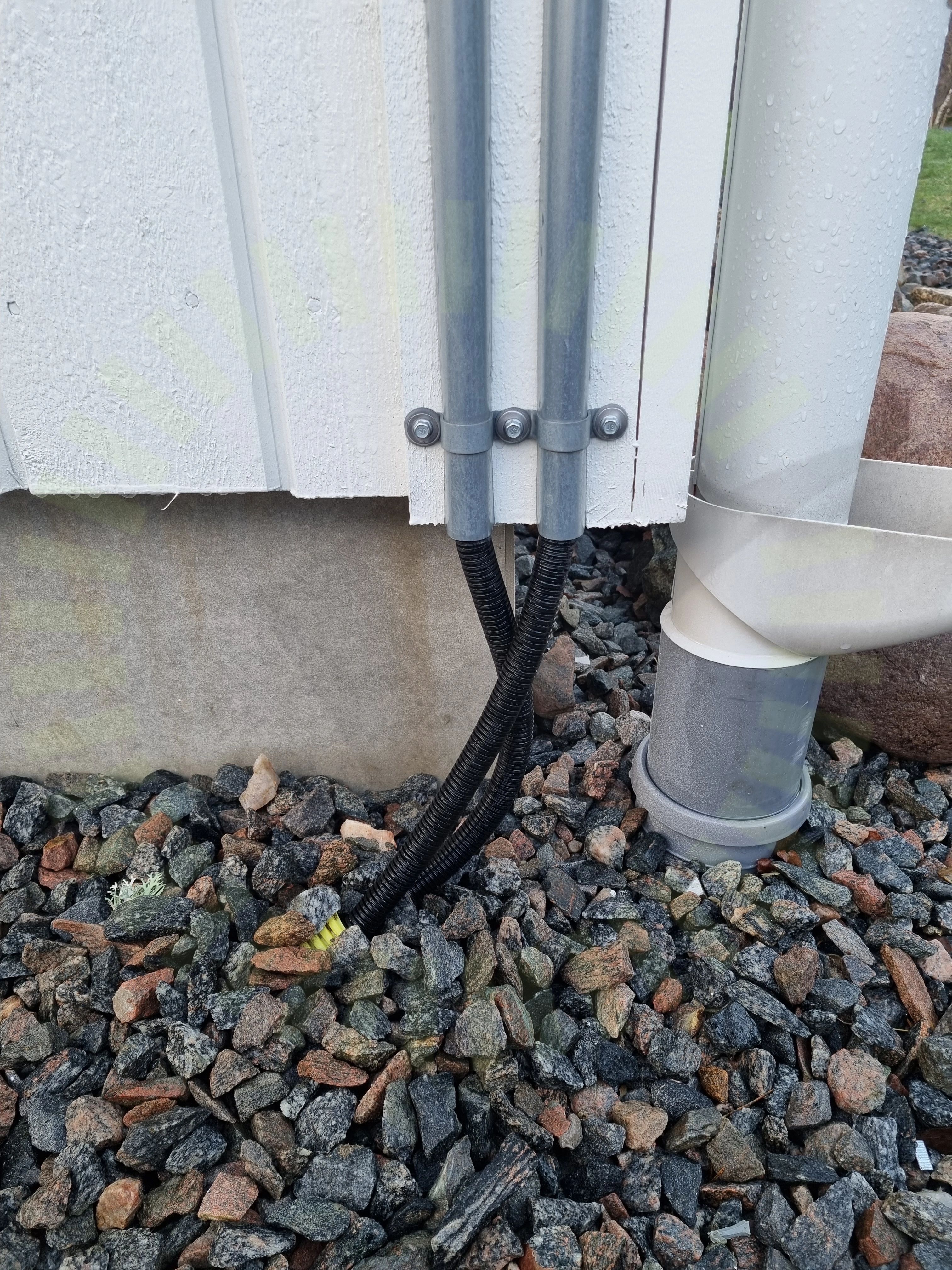

4.2 DC Yttre påverkan

Inte godkänd

Skydd saknas och kabel är för spänd

SS 436 40 00 (132.5)

4.3 Mätprotokoll DC

Inte godkänd

Protokoll finns ej

ELSÄK-FS 2022:1 (6 §)

4.4 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

21/25

AC Förläggning

AC Genomföringar

AC Skador på kabel

Anslutning

Avstånd

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

Fastsäkring av produkt

Förskruvningar

Huvudsäkring

Infästning

Jordfelsbrytare

Kabel

Märkning

Säkring

Utrymme

Vinkel

Väderskydd
