Besiktningsrapport
8.0
Installation av
Nordpolen Energi
Datum
27 september 2023
Ort
Hisings Kärra, Västra Götalands län
Stress på kontakter
Klämmornas överlappning
Föremål mot bakstycke

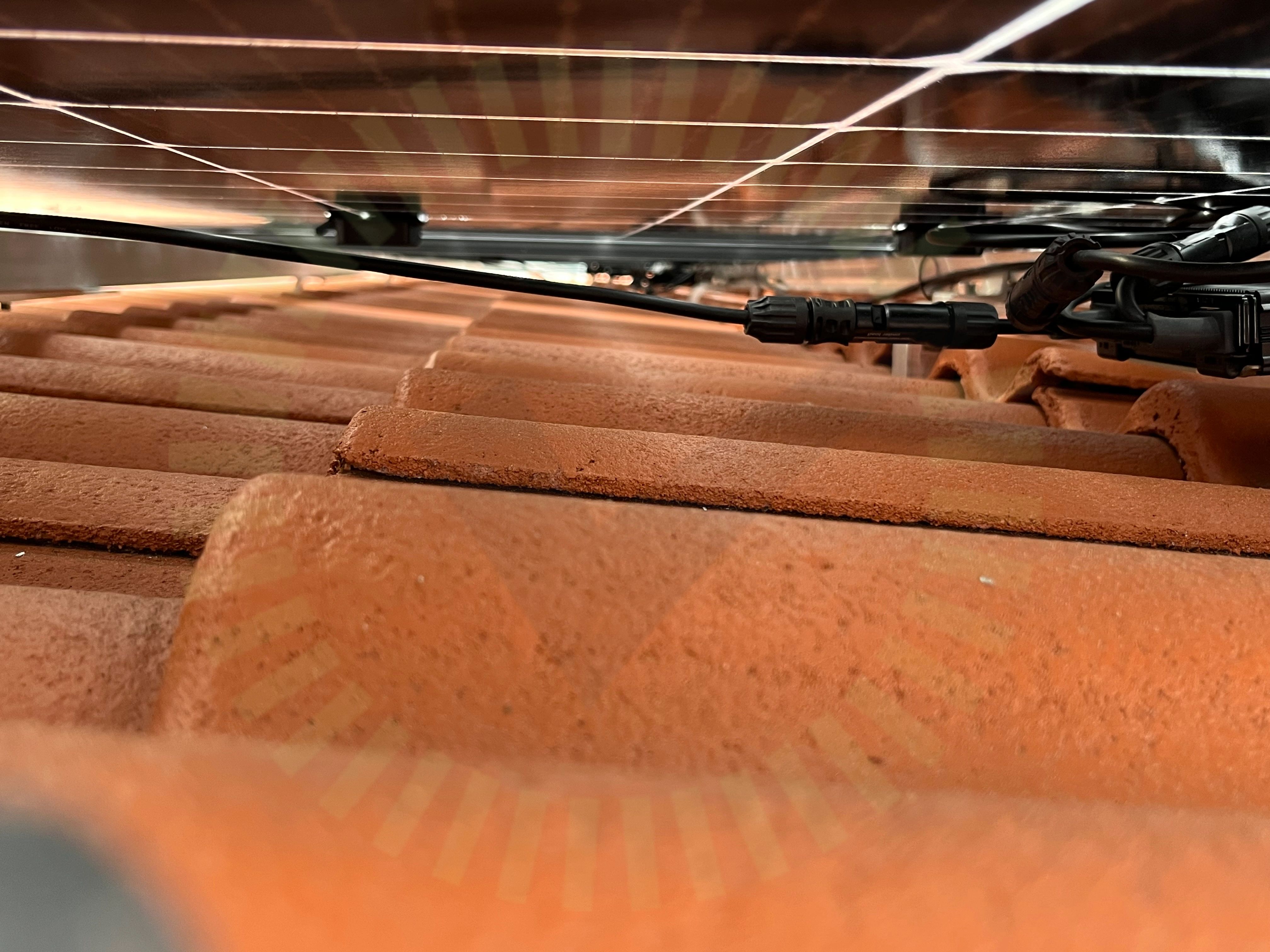

+ 18
76% godkända
24% ej godkända
Om installationen
Paneler
Denim: U M2 BB 132 H
Optimerare
SolarEdge: S-Serie
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade. 26V på 28 optimerare, kunden ser också bara 26 paneler i sin app.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Anmärkningar
2/9

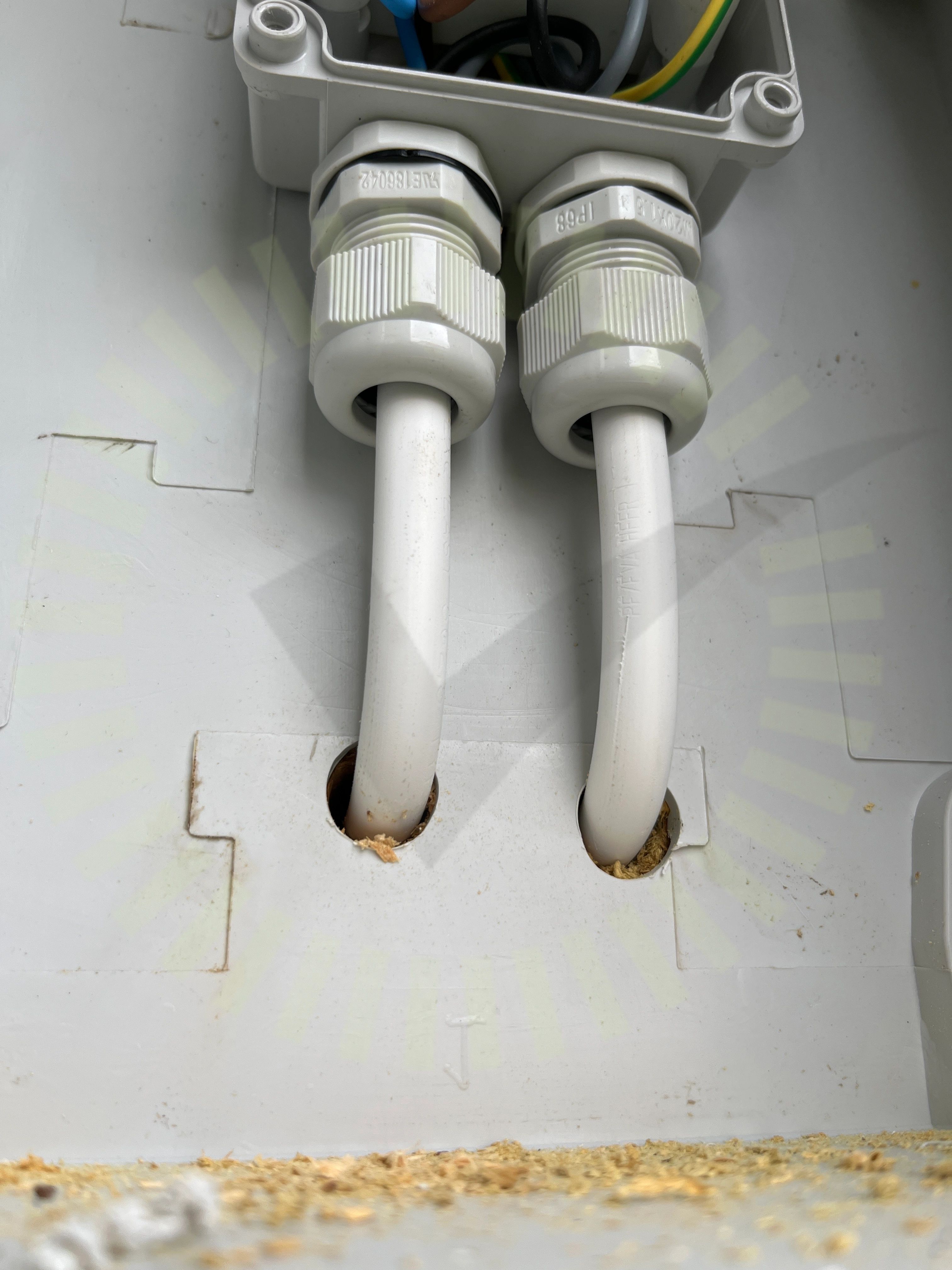

2.1 Förskruvningar
Inte godkänd
Förskruvning håller inte om kablage. Går att röra in och ut.

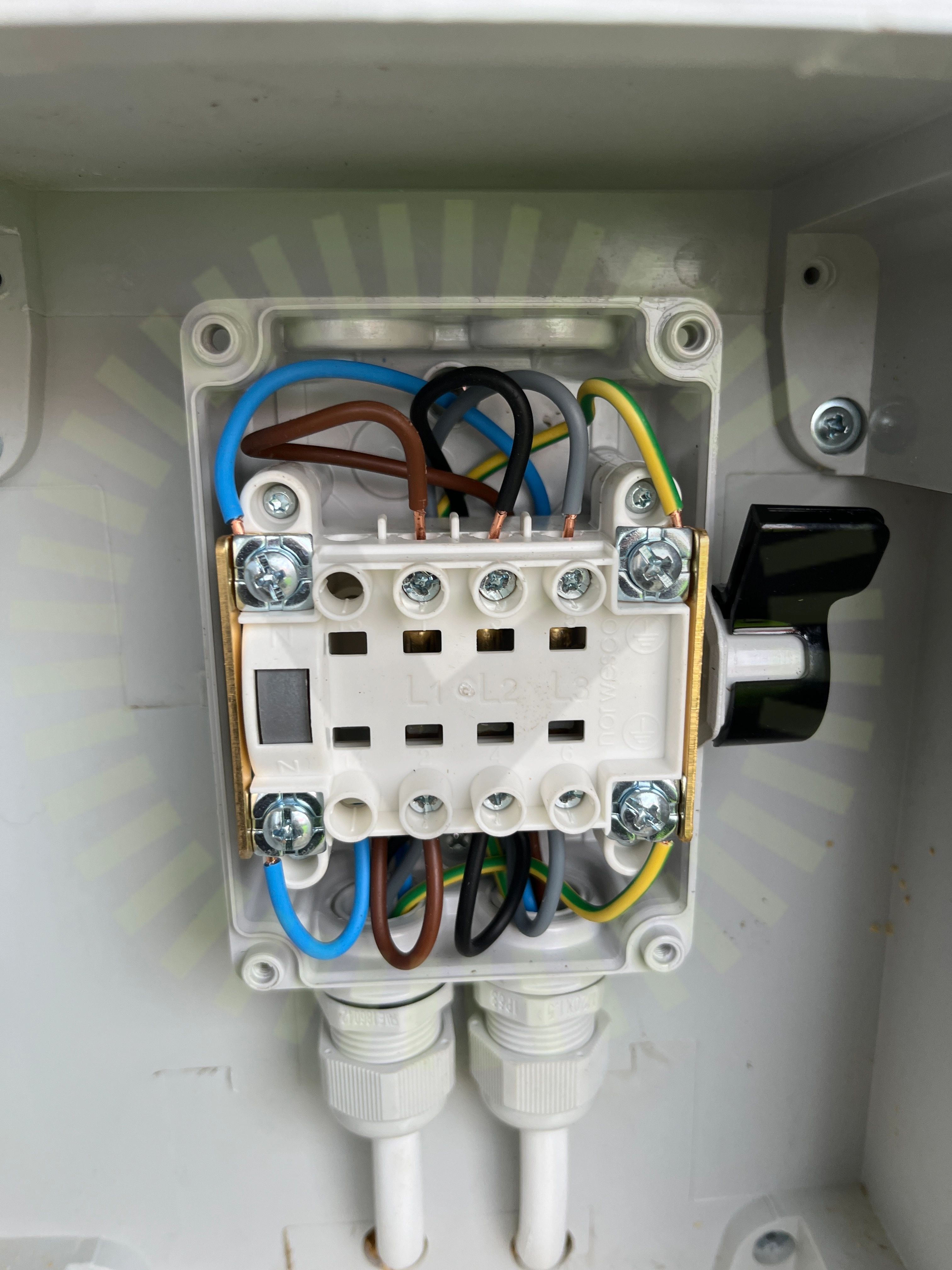

2.2 Uppskalade ledare
Inte godkänd
Kablage i arbetsbrytare för långt uppskalade.
Godkända kontrollpunkter
7/9
Tak 1, Denim: U M2 BB 132 H
Anmärkningar
5/14

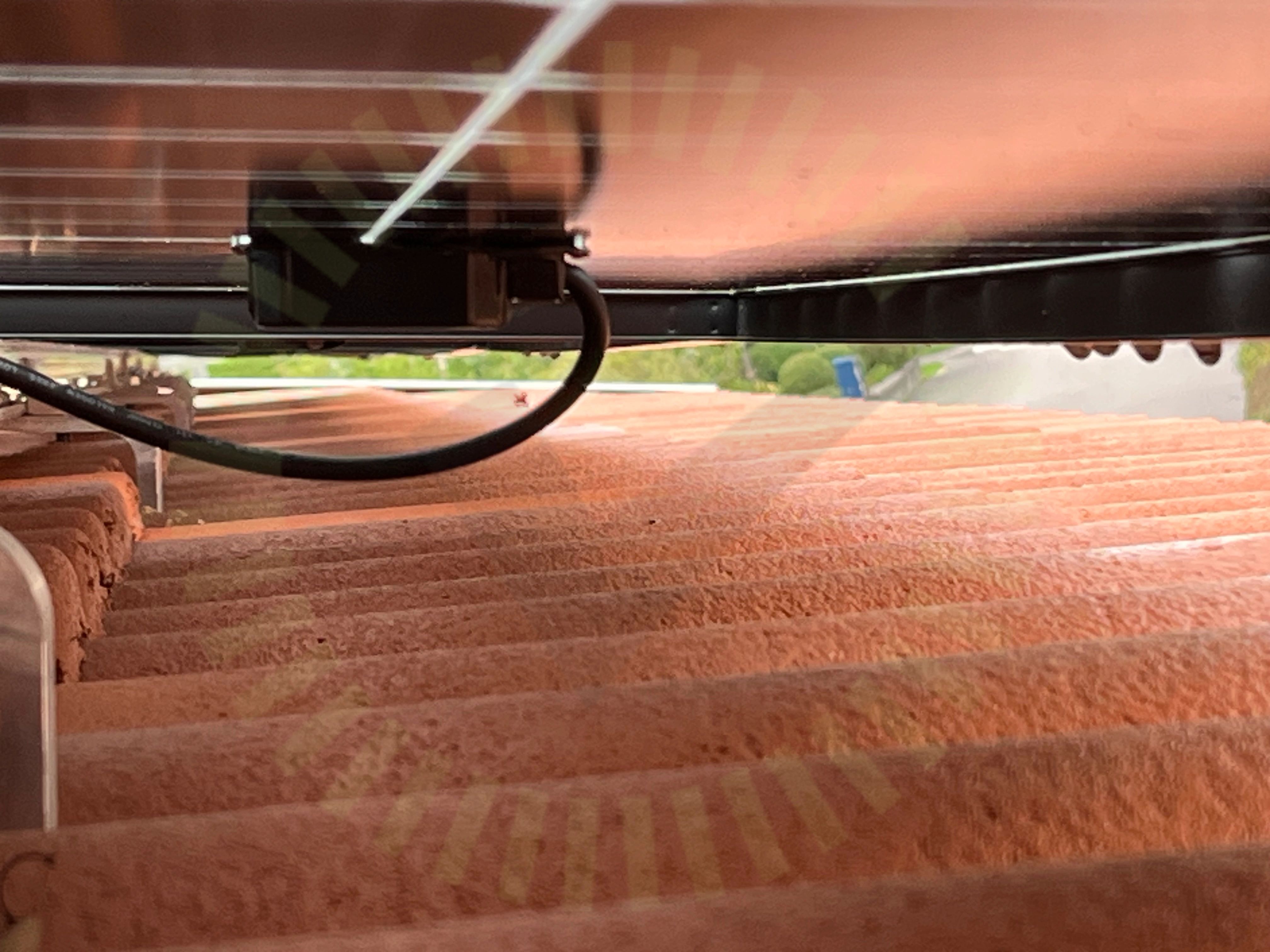

3.1 Panelkablagets böjradie
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

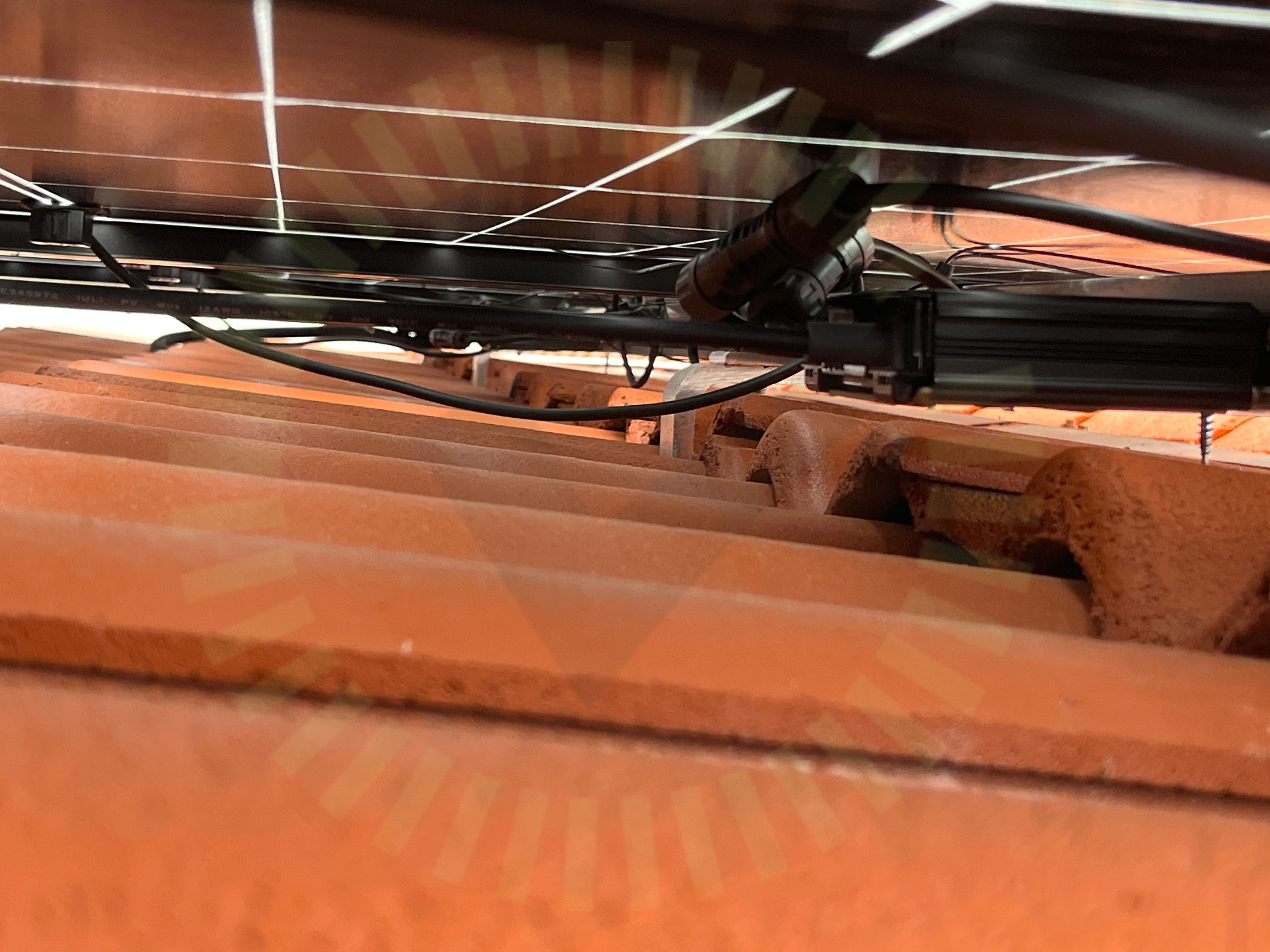

3.2 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.
3.3 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

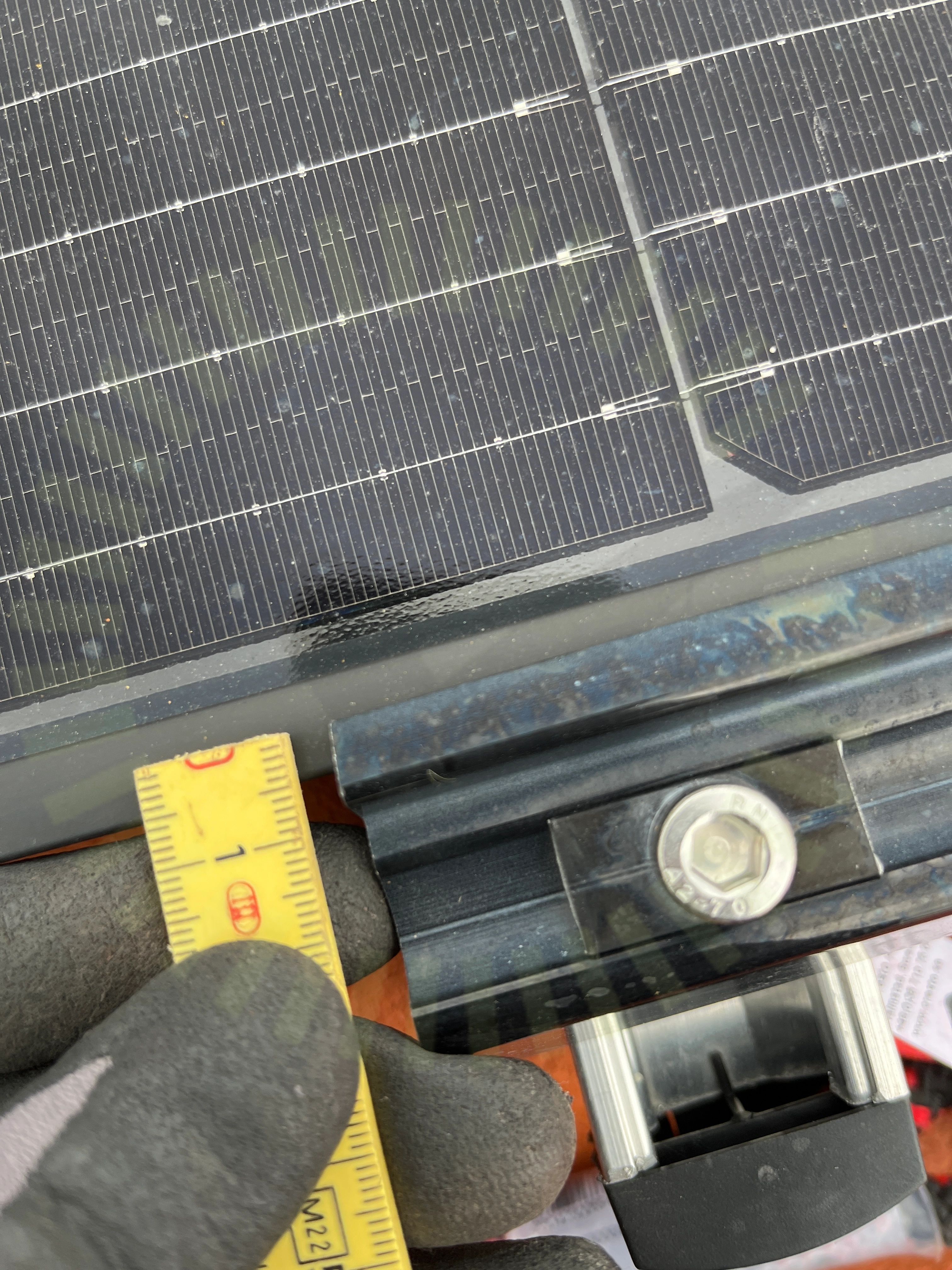

3.4 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
3.5 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
8/14
Ej tillgängligt vid besiktning
1/14
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
4/25

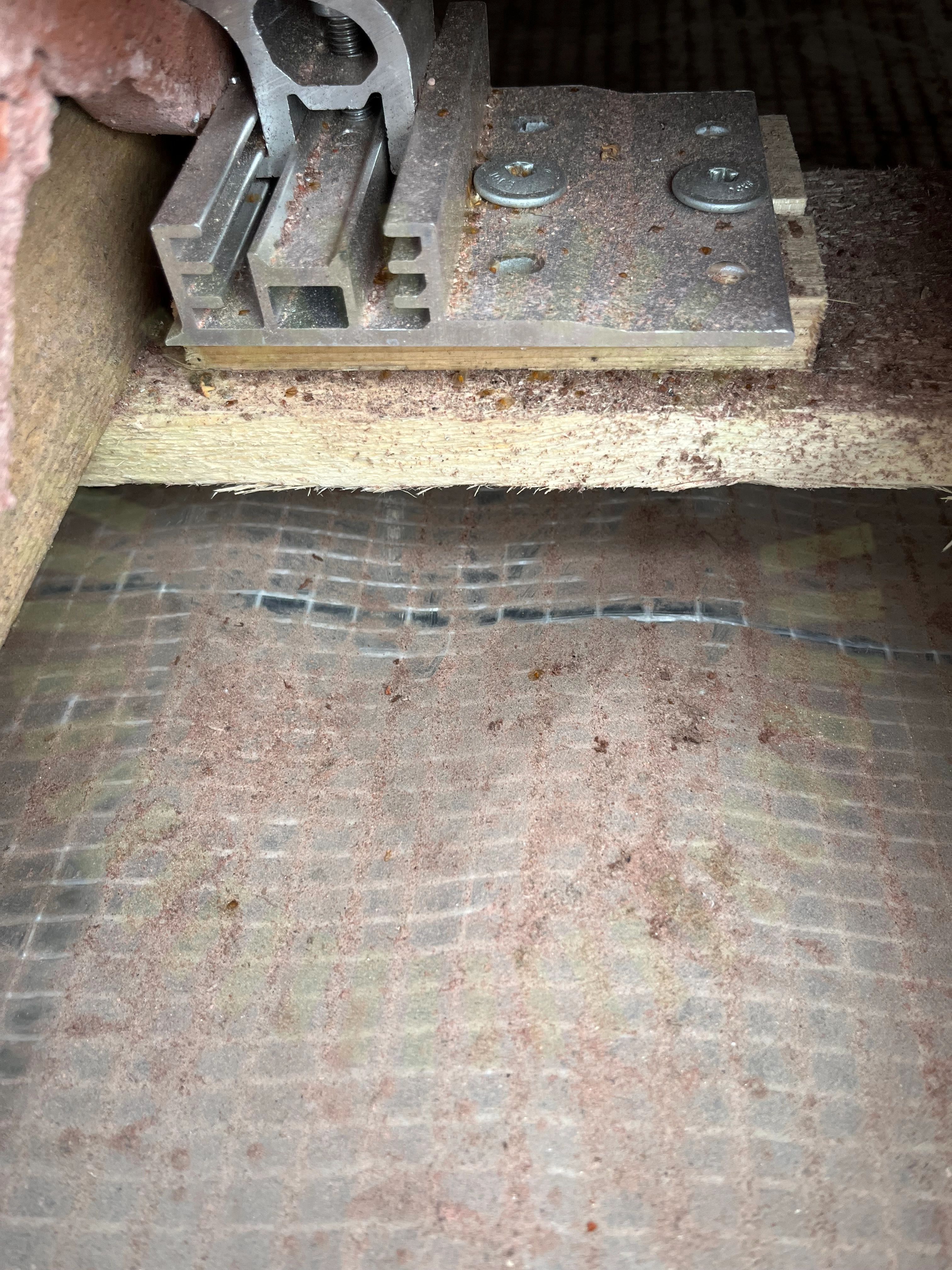

4.1 Infästning utanför takstol
Inte godkänd
Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Brädan har även spruckit.

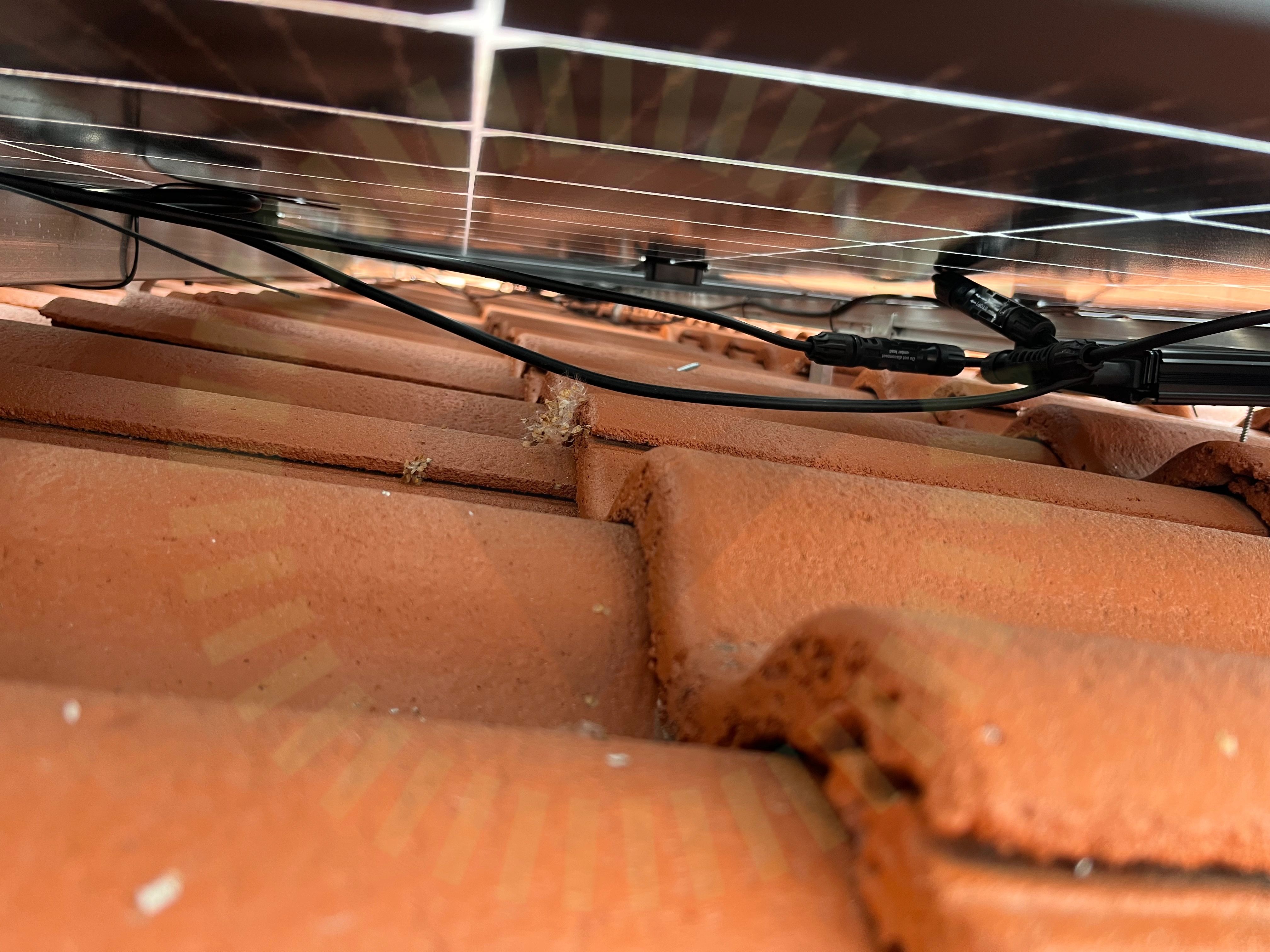

4.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

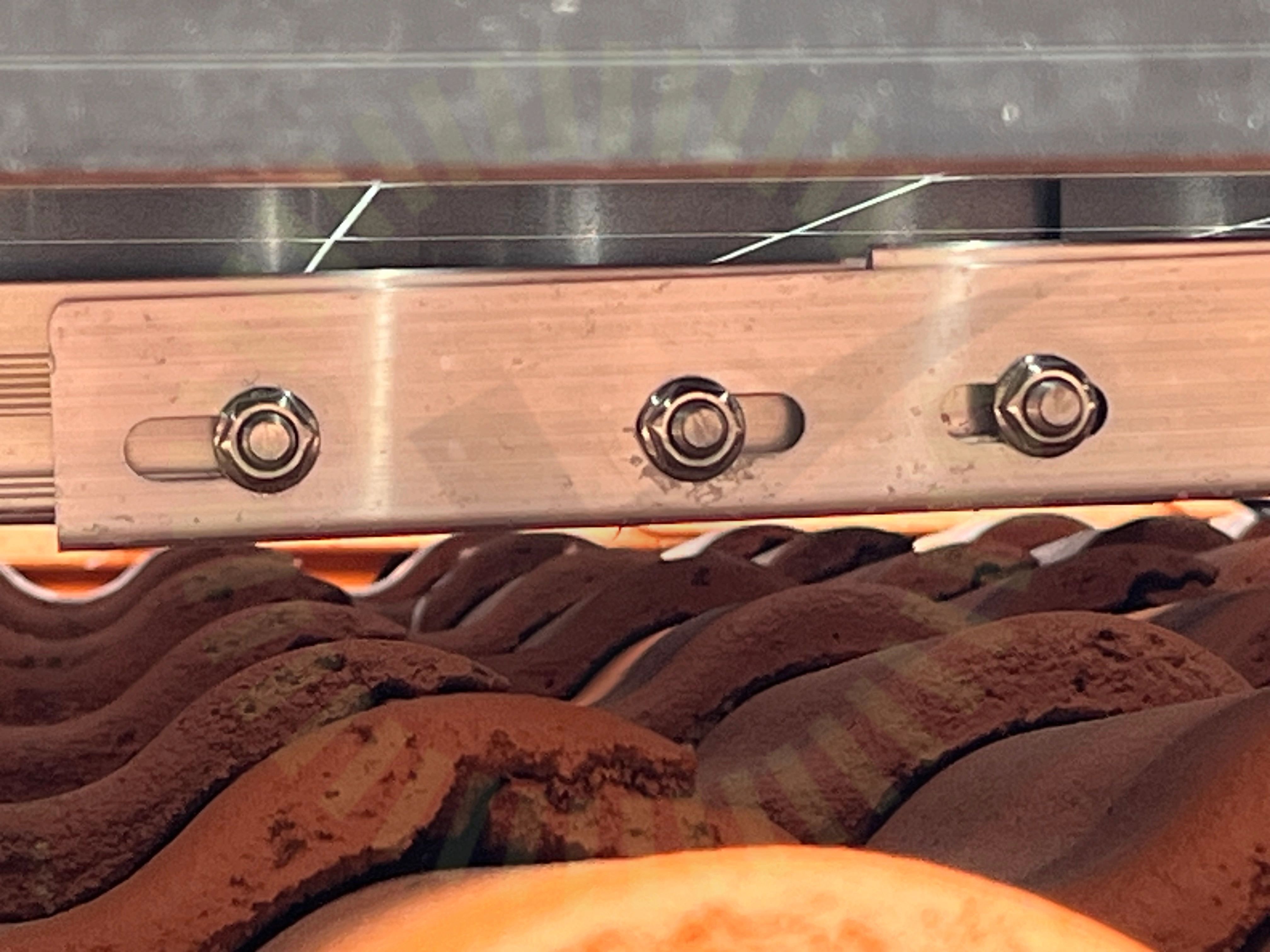

4.3 Skenskarvar
Inte godkänd
T-bult ligger felaktigt.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas till panelfält på takkupan
Godkända kontrollpunkter
20/25
Ej tillgängligt vid besiktning
1/25
Tak 1, SolarEdge: S-Serie
Anmärkningar
2/5

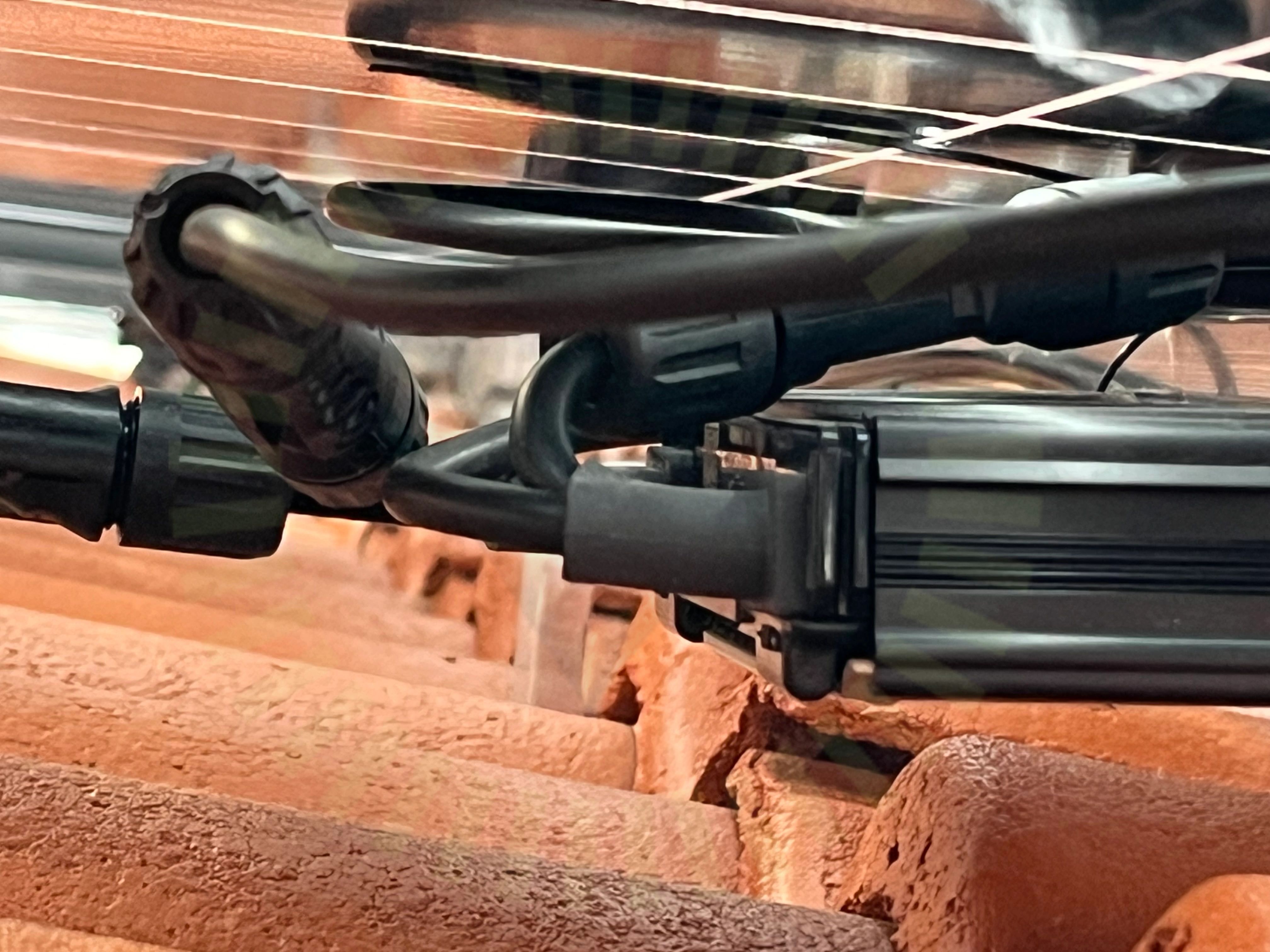

5.1 Dragavlastade
Inte godkänd
Kablage har för skarp böjradie från optimerarnas utgångar.

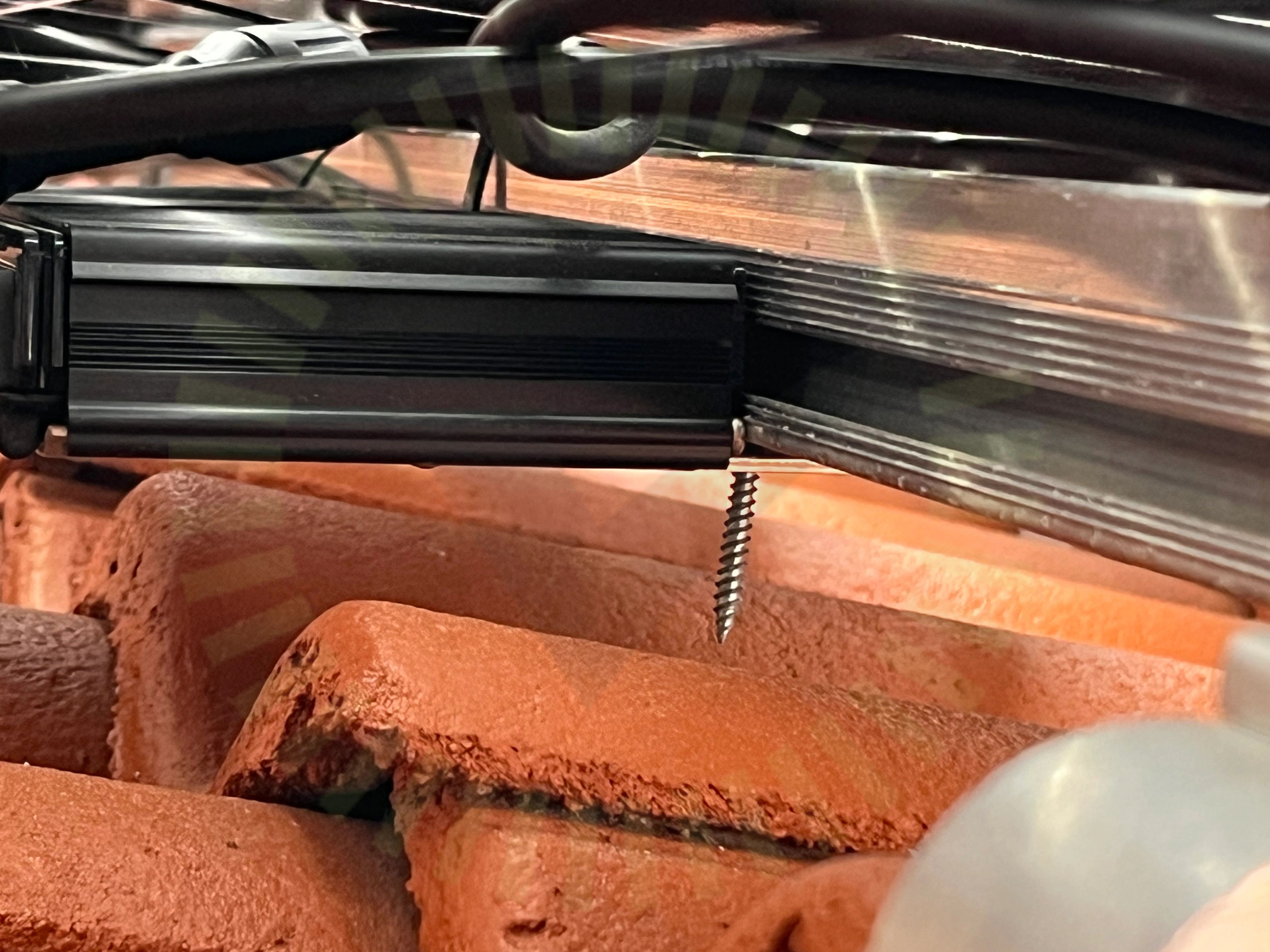

5.2 Placering
Inte godkänd
Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.
Godkända kontrollpunkter
3/5
Undercentral
Anmärkningar
2/7

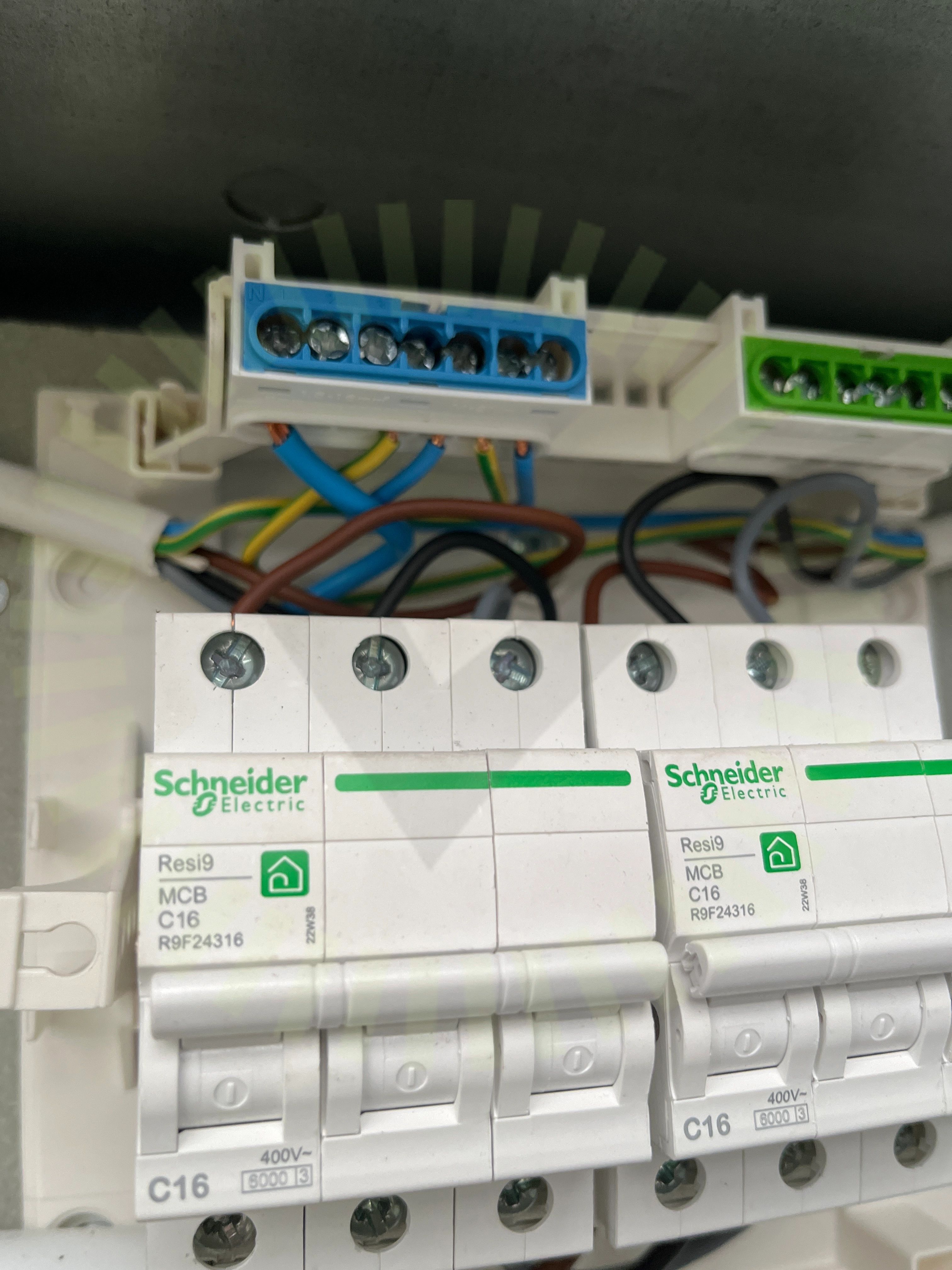

6.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

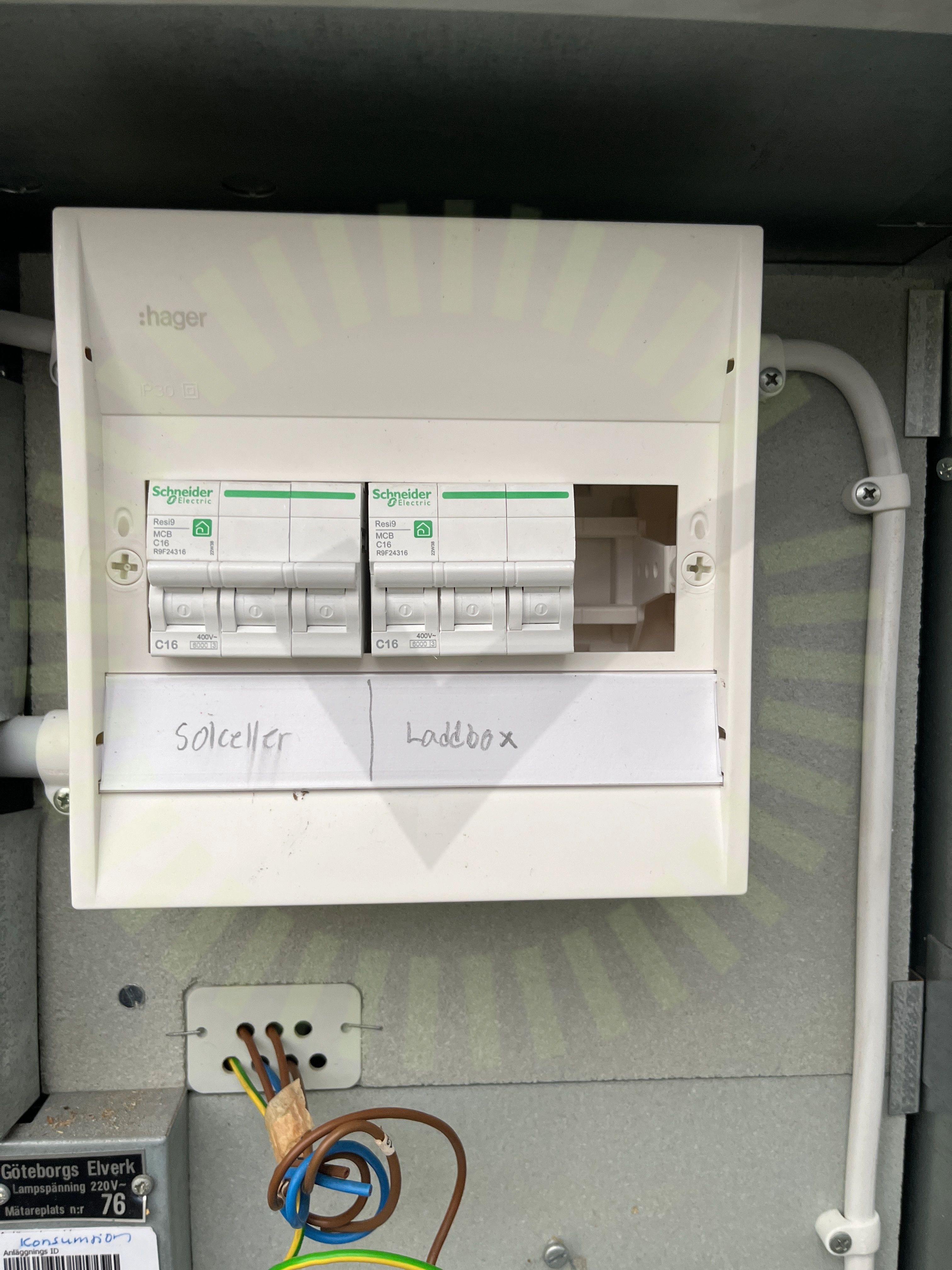

6.2 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
Godkända kontrollpunkter
5/7
Varselmärkning
Anmärkningar
2/5

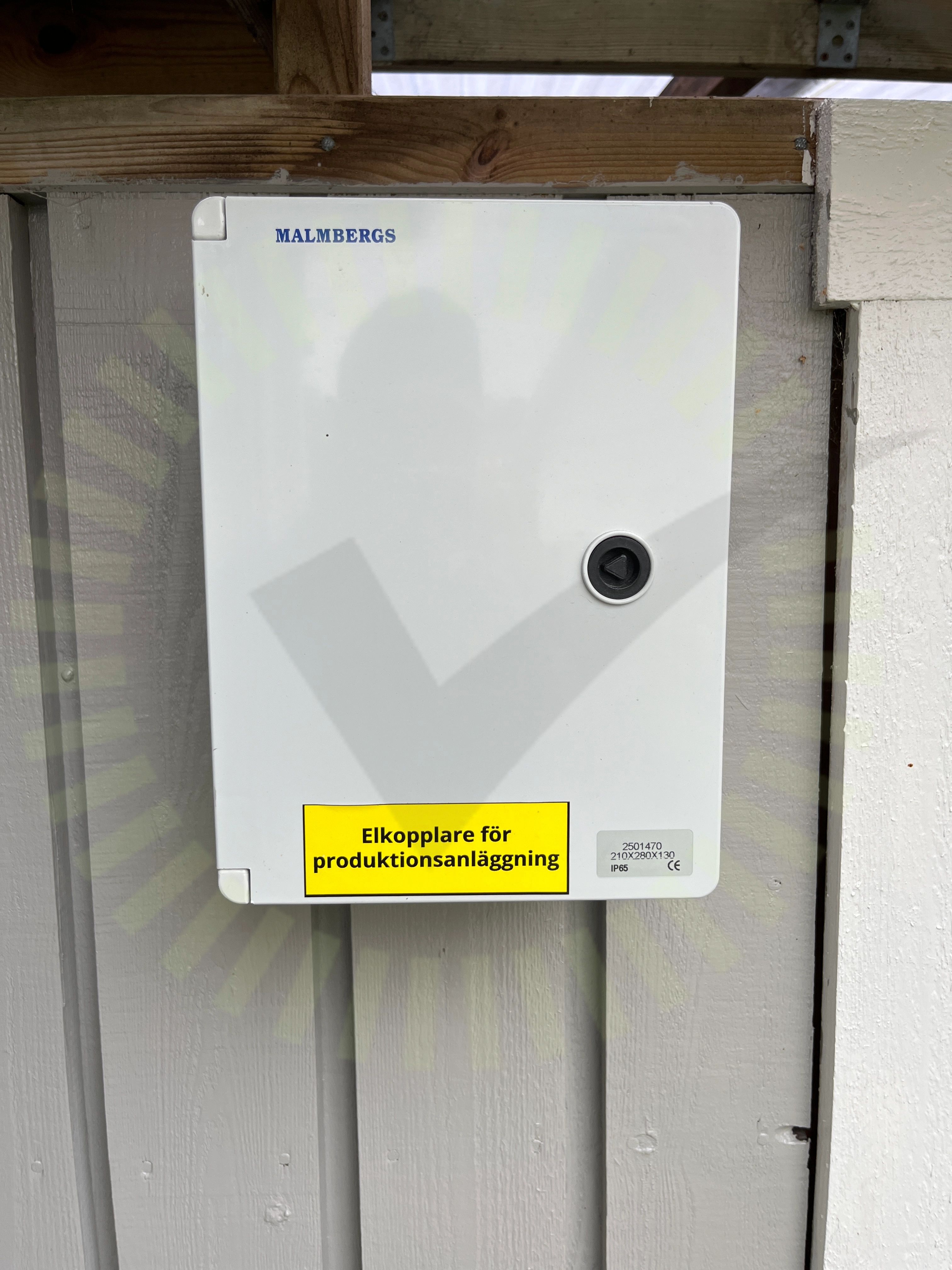

7.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

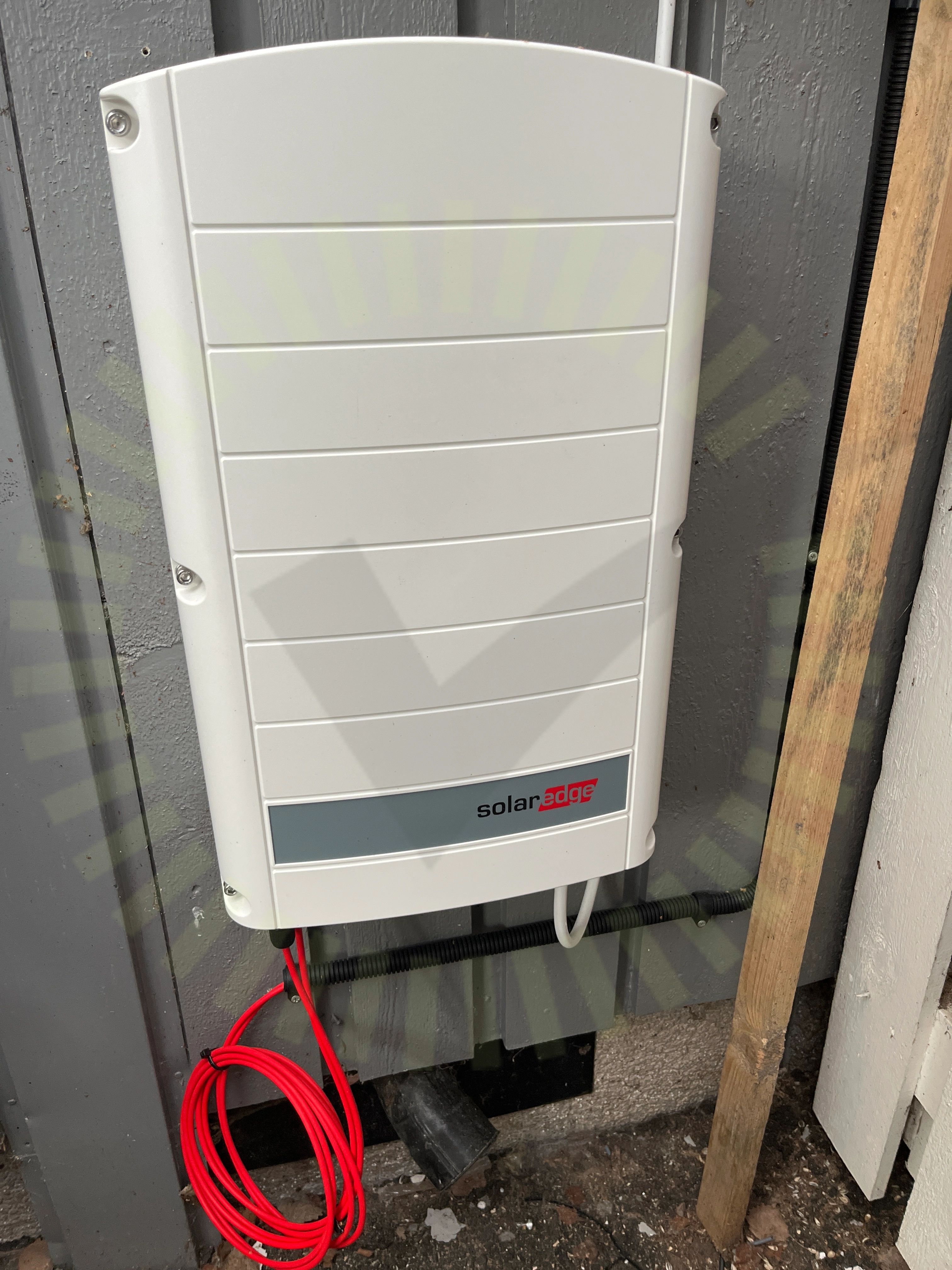

7.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/5
Växelriktare
Anmärkningar
6/32

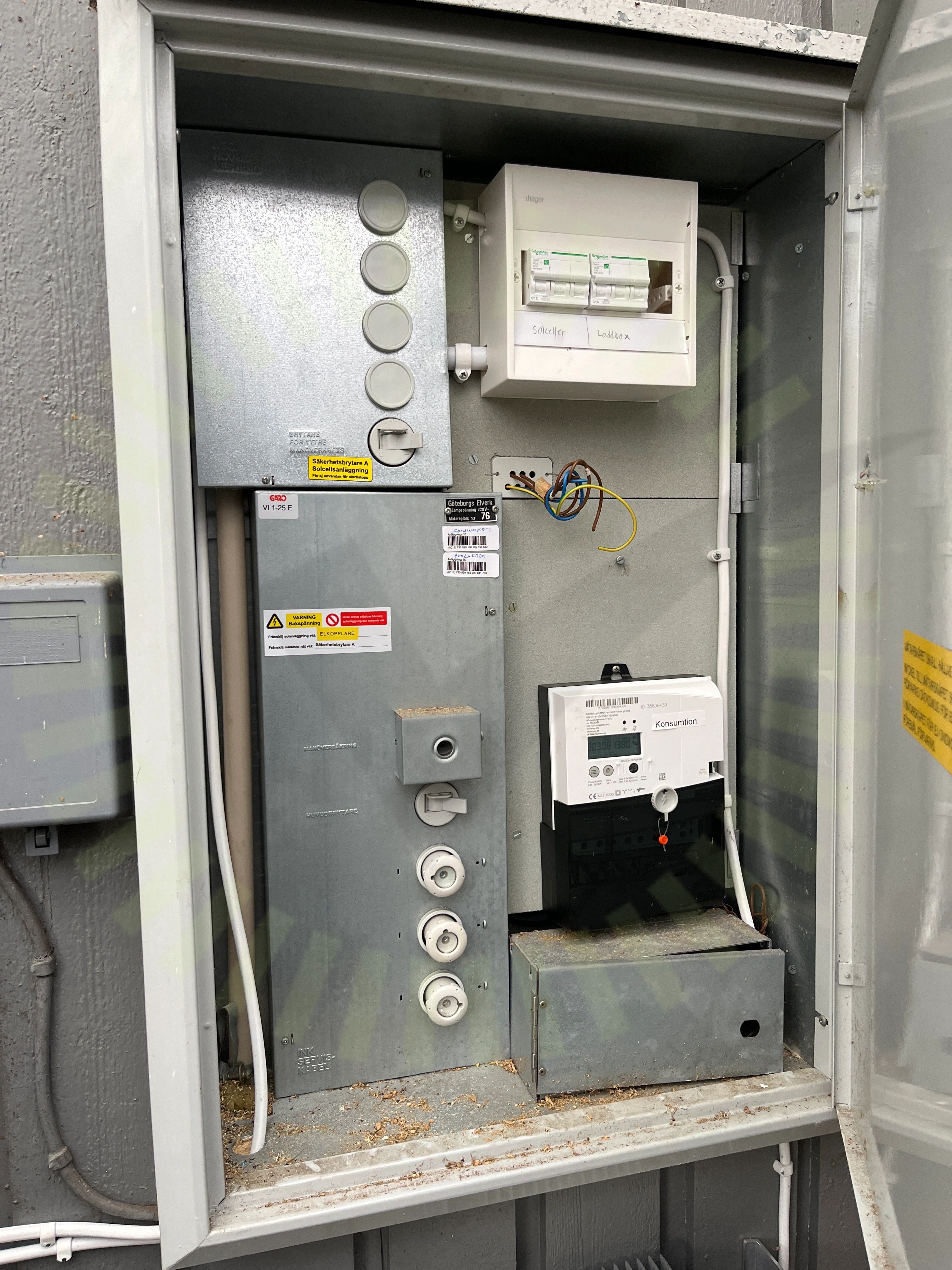

8.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum inne i fasadmätarskåp.

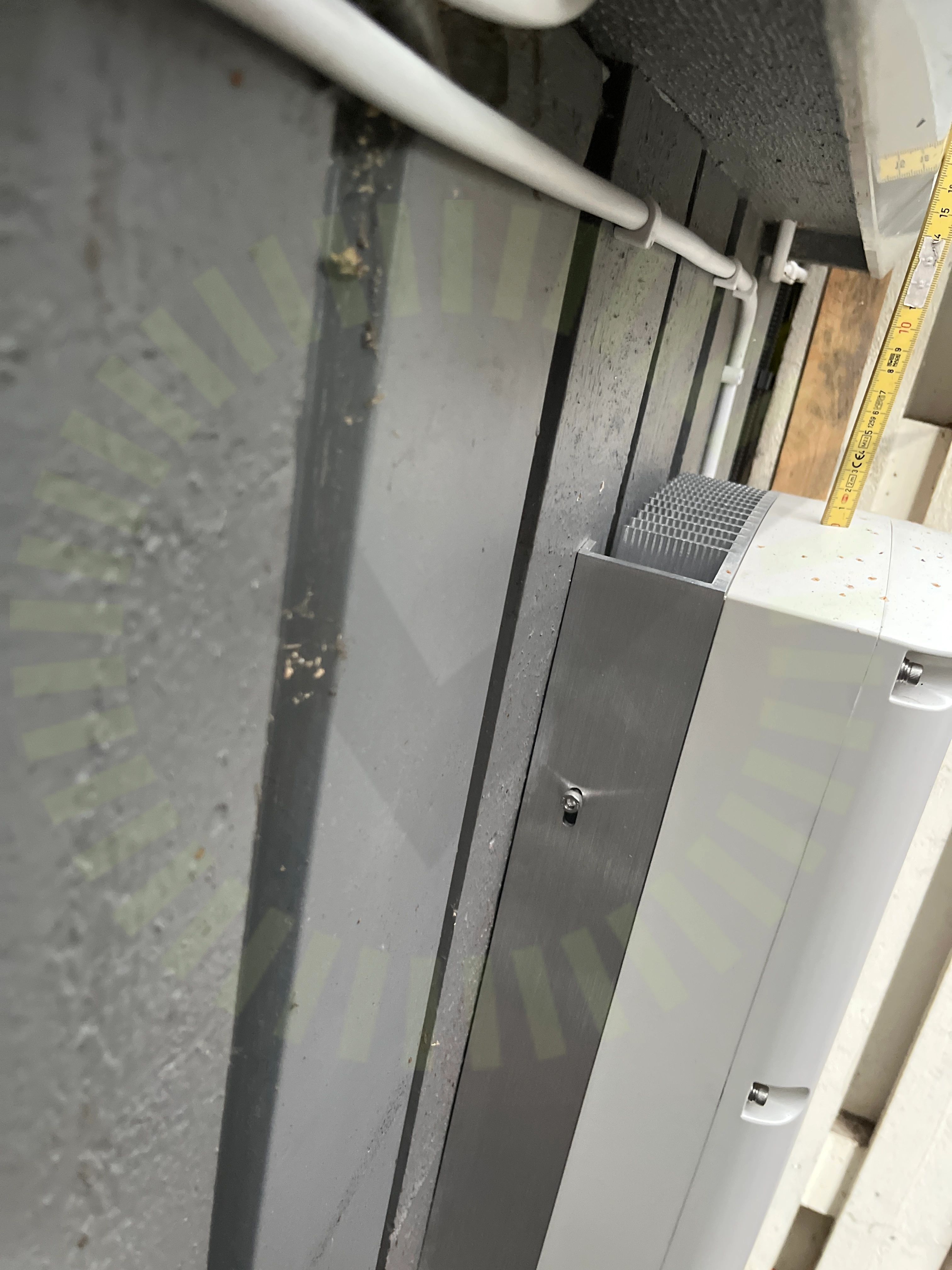

8.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

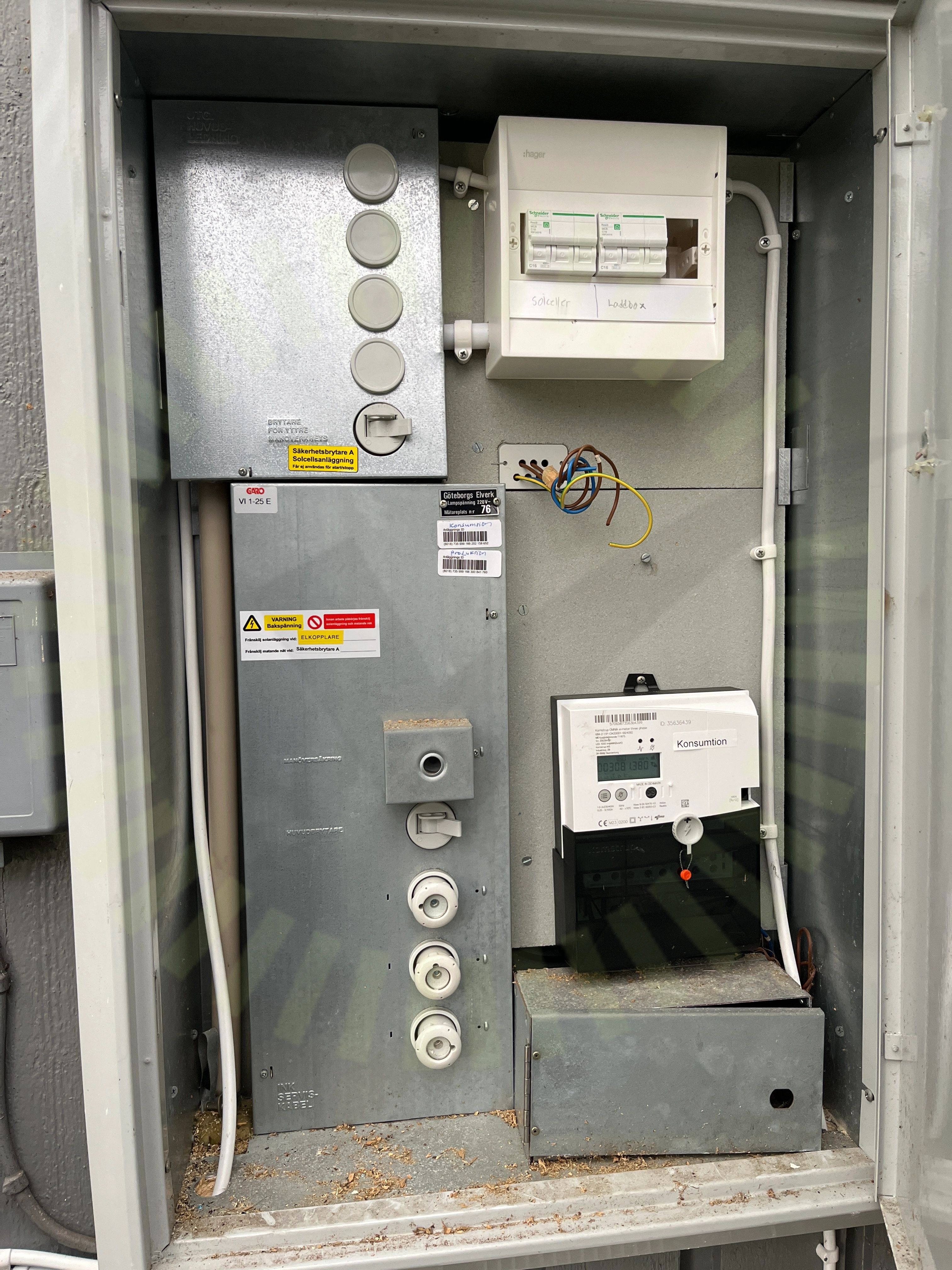

8.3 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

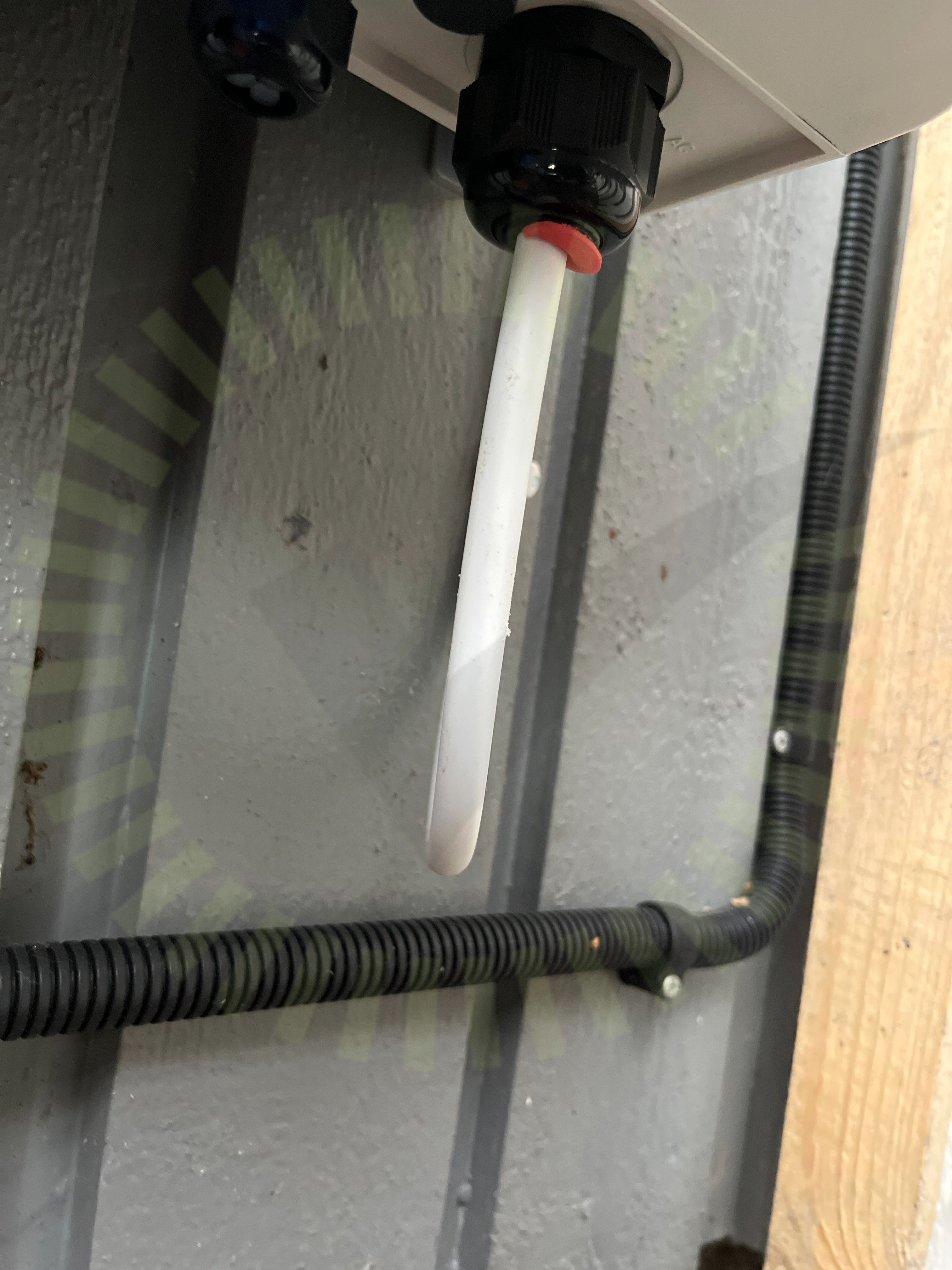

8.4 Förskruvning
Inte godkänd
Förskruvning håller inte kabeln på plats.

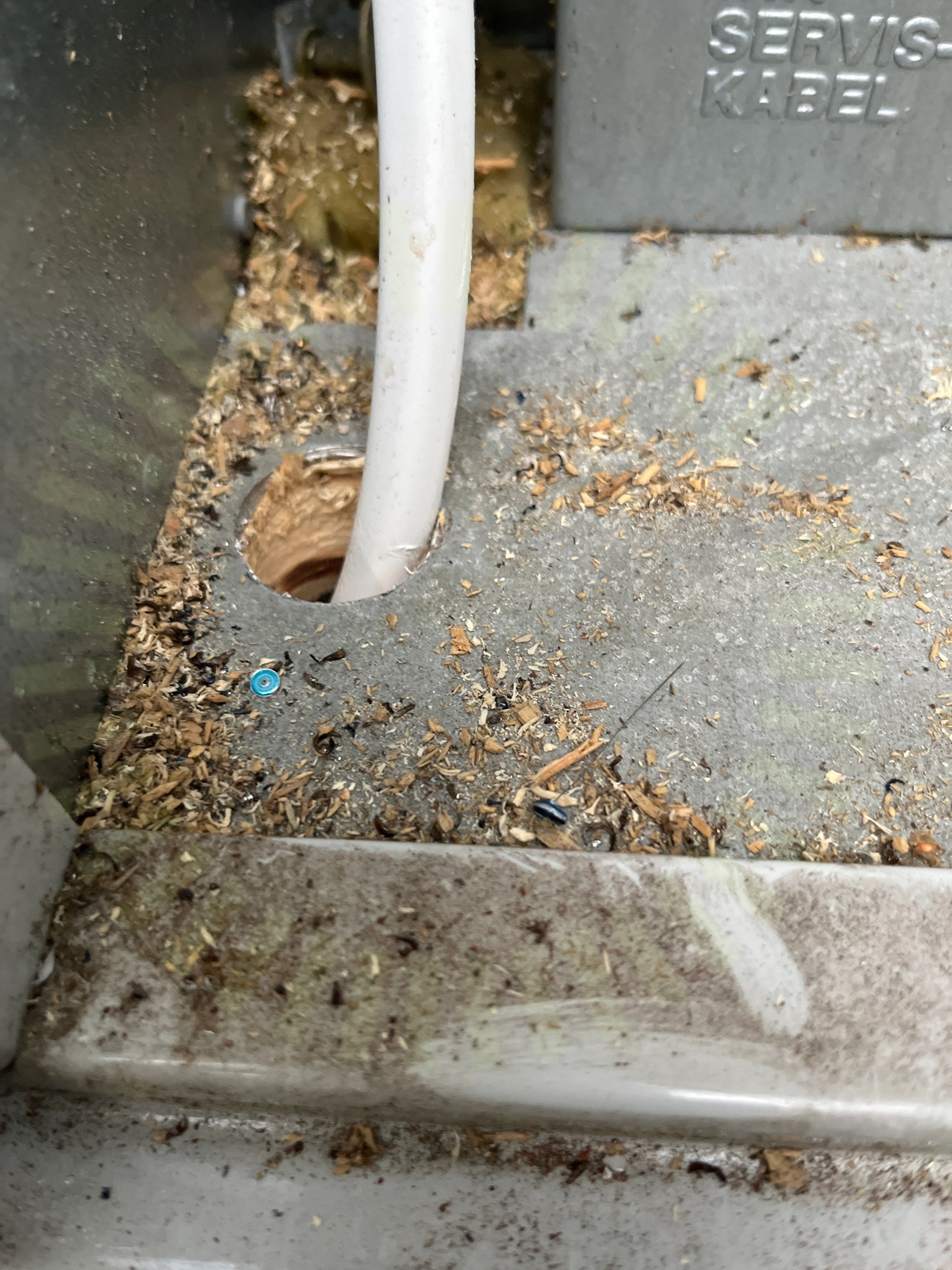

8.5 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.

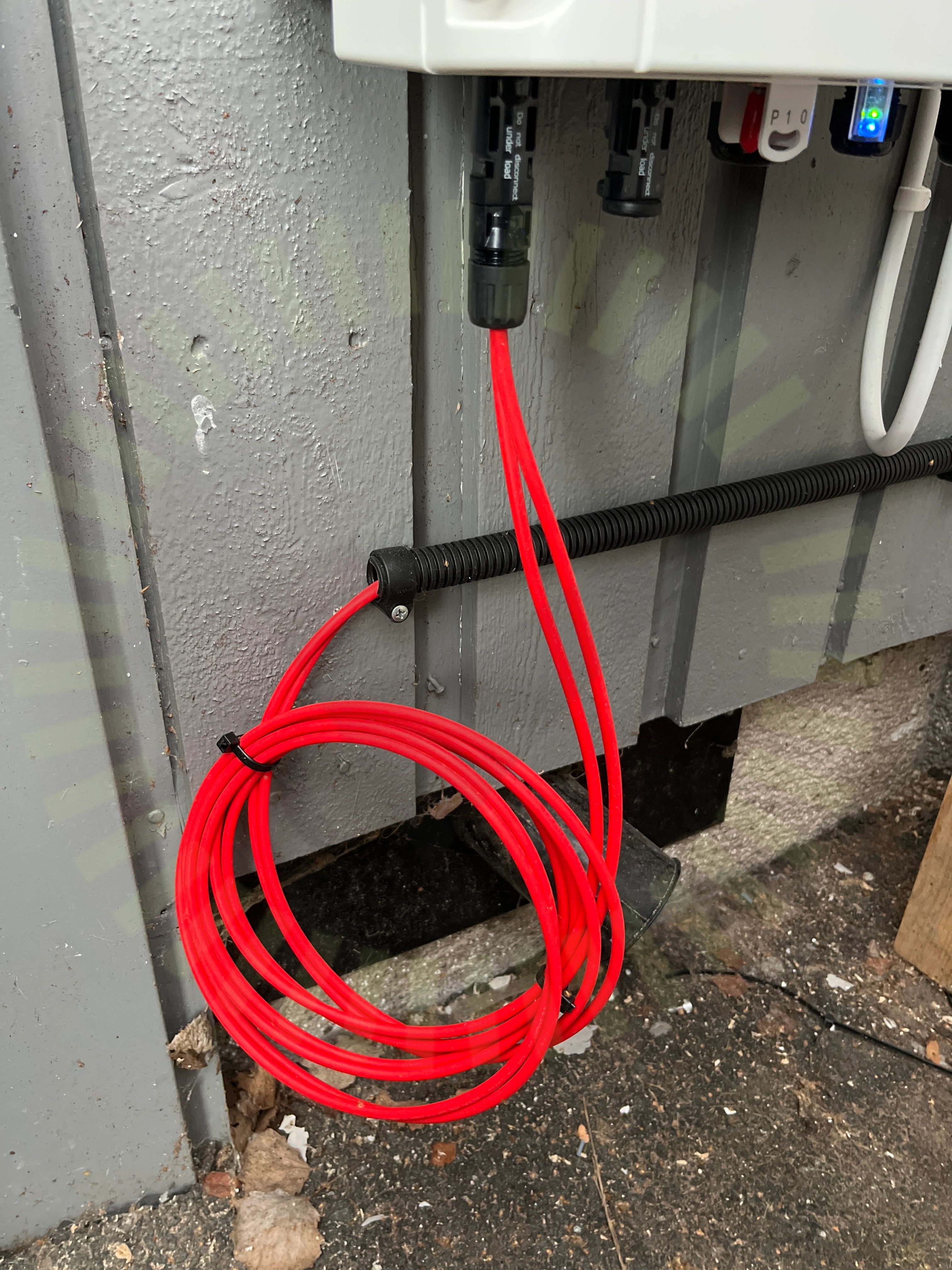

8.6 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kabelns tyngd drar i kontakterna.
Godkända kontrollpunkter
26/32
