Besiktningsrapport

Besiktningens betyg

6.3

/10
Installation av
Paneltaket
Datum
10 mars 2022
Ort
Lindome, Västra Götalands län

Skenor: Överhäng

Skenor: Överhäng

Infästning: Infästning Råspont

Infästning: Infästning Råspont

Likströmskabel: Uppfästning

Likströmskabel: Uppfästning

+ 2

+ 2
72% godkända
28% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT

Montagesystem

Weland Stål: Råspont

Montagesystem

Schletter: Rapid

Växelriktare

SunGrow: SG15-20RT

Paneltaket

Installerad av Paneltaket som har ett lågt snittbetyg på 6.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning

Anmärkningar
2/4
1.1 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
1.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
1/4
Varselmärkning: Informering av solceller
Ej tillgängligt vid besiktning
1/4
Varselmärkning: Tillförlitligt fäst

Villa, MEPV 144 HALF-CUT

Anmärkningar
2/11
2.1 Kablar: Dragavlastade

Inte godkänd

Kablage riskerar utsättas för dragbelastningar då de inte är uppfästa ordentligt.

SS 436 40 00 (522.8.3)
Kontakter: Förbindelse

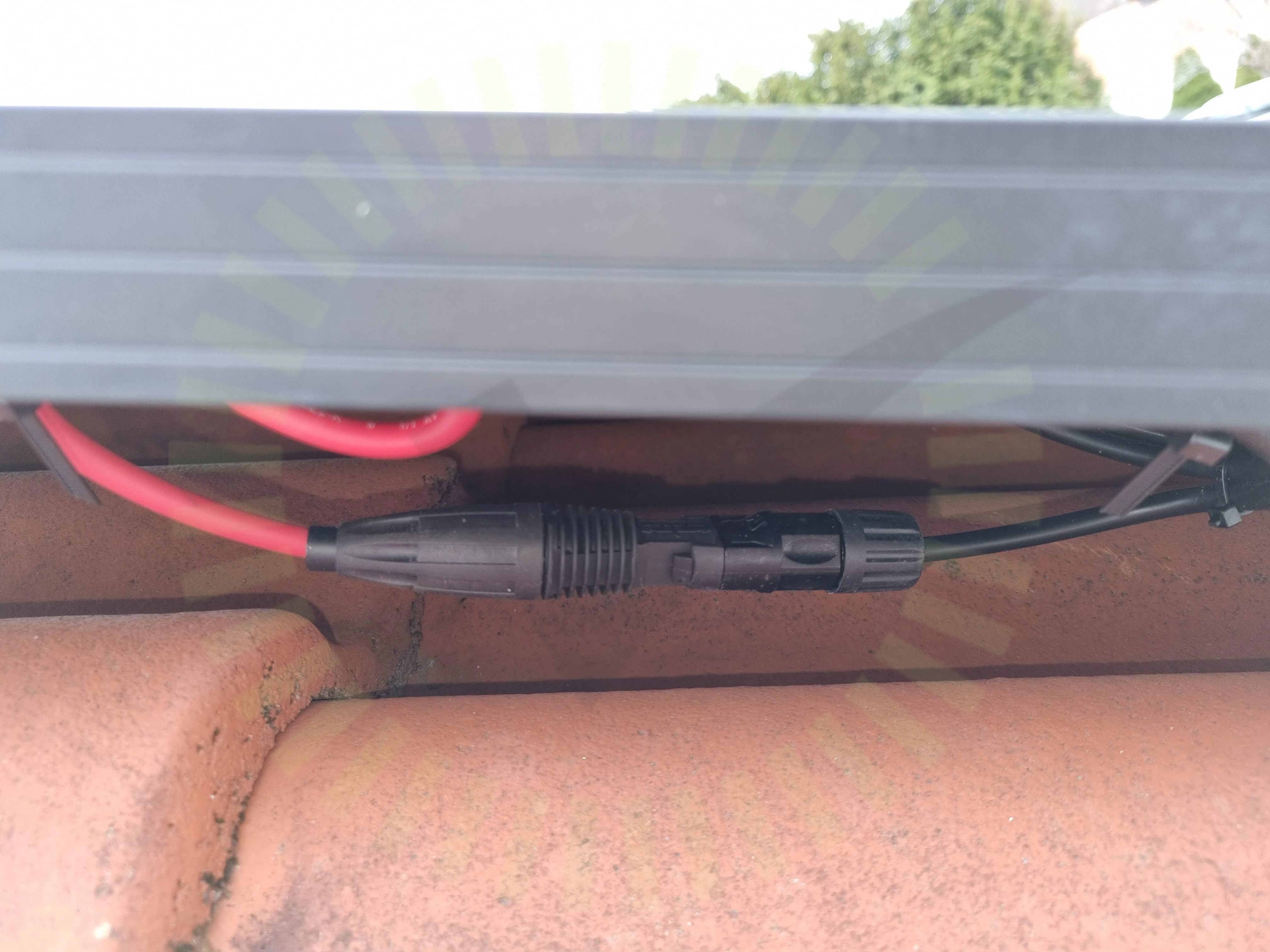

2.2 Kontakter: Förbindelse

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00 (712.526.1)
Godkända kontrollpunkter
8/11
Bakstycke: Föremål
Fästen: Överlappning
Placering: Höjdskillnad
Placering: Skugga
Ram: Dräneringshål
Solpaneler: Skador
Sträng: Paneler
Sträng: Spänning
Ej tillgängligt vid besiktning
1/11
Sträng: Förläggning

Villa, Schletter: Rapid

Anmärkningar
2/6
3.1 Skenor: Infästning

Inte godkänd

Två montagesystem är blandade. Överst ligger skenor från Schletter och unders är infästning från WelandStål. Metod för infästning mellan de båda saknas. Welands garantier gäller ej vid blandning av montage och går ej i god för de lastberäkningar som görs via deras program.

Tillverkarens anvisningar
Skenor: Överhäng

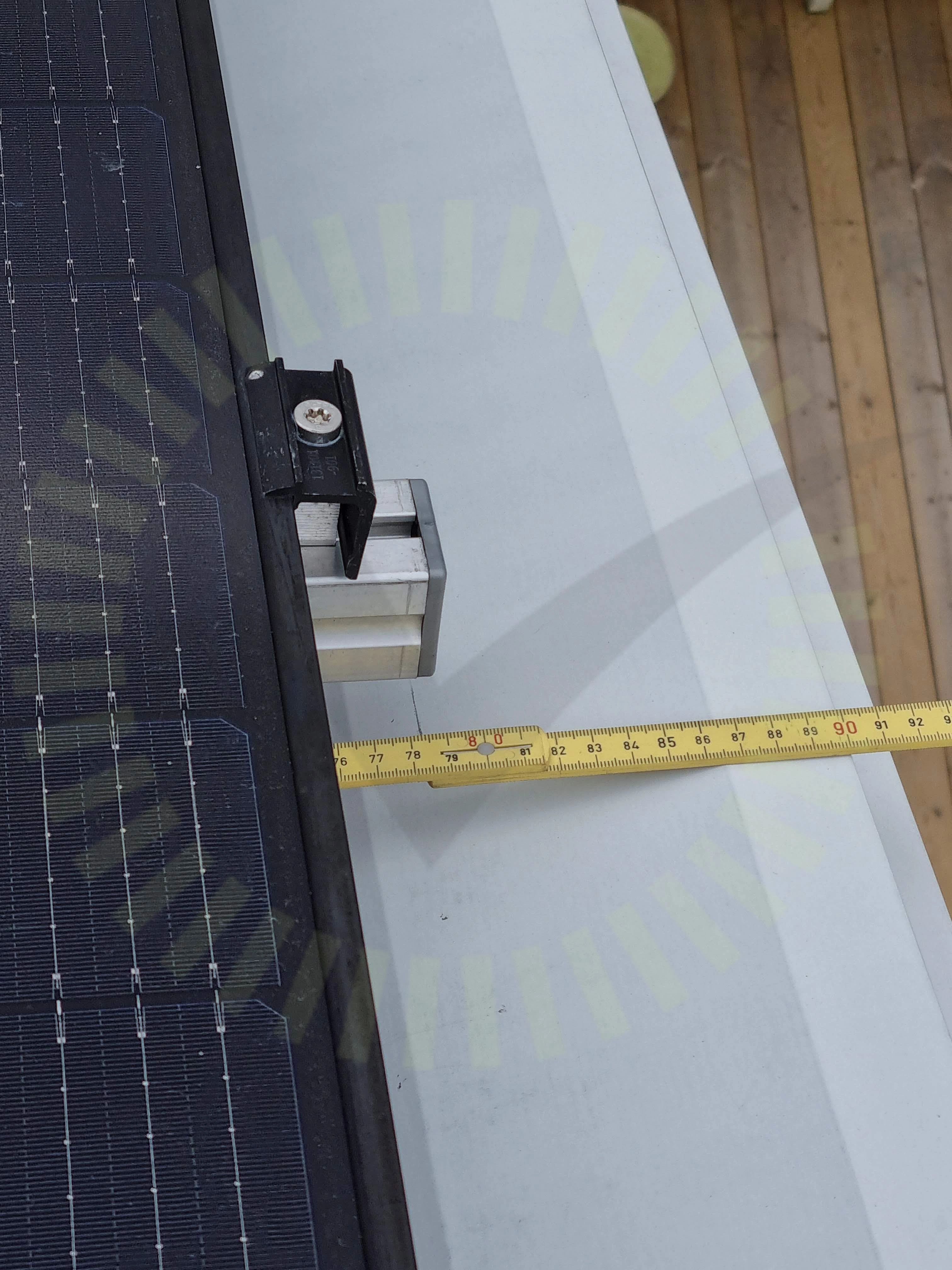

3.2 Skenor: Överhäng

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Skenornas överhäng är över vad som vanligt godkänns med Schletters lastberäkningar.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/6
Fästen: Slutfäste
Montagesystem: Distans
Montagesystem: Främmande material
Montagesystem: Skador

Villa, Weland Stål: Råspont

Anmärkningar
3/9
4.1 Infästning: CC mått

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar
Infästning: Infästning Råspont

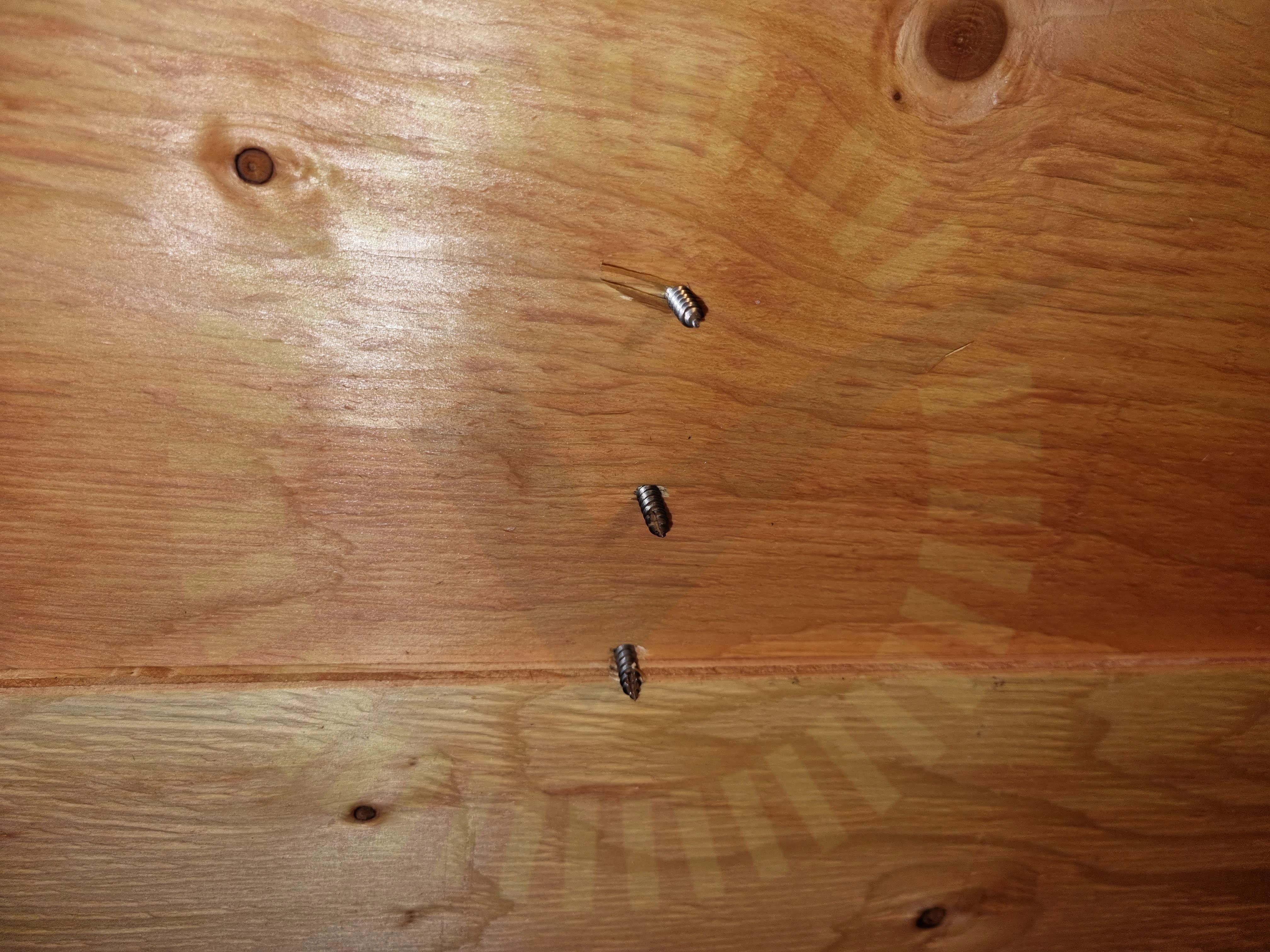

4.2 Infästning: Infästning Råspont

Inte godkänd

Undertak är plywood. Infästning i plywood inte möjligt med Welands krokar för råspont.

Tillverkarens anvisningar
Likströmskabel: Uppfästning

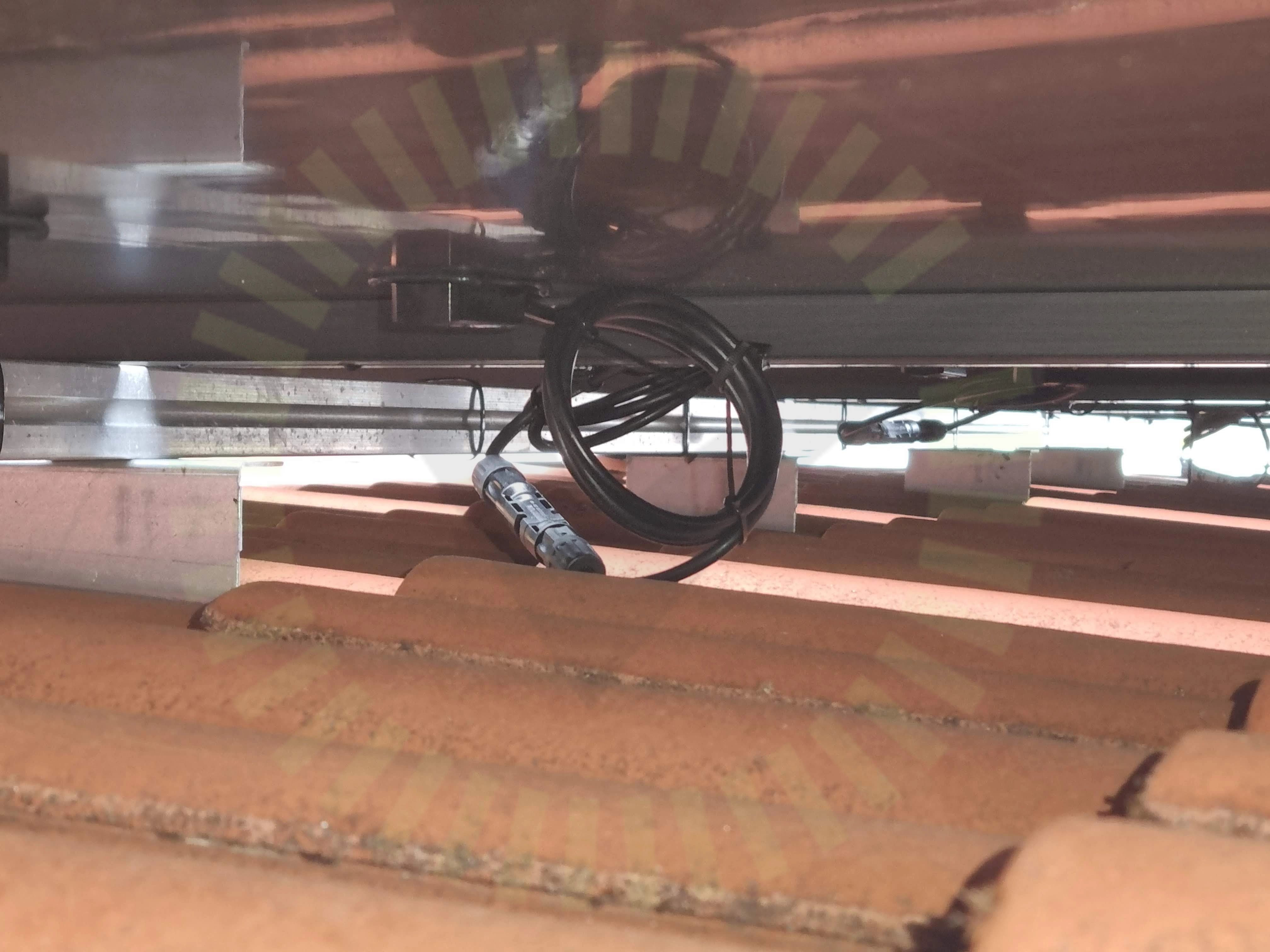

4.3 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
6/9
Infästning: Avstånd panna
Likströmskabel: Skarp kant
Likströmskabel: Skydd
Likströmskabel: Väderbeständigt material
Montagesystem: Distans
Montagesystem: Skador

Växelriktare

Anmärkningar
4/20
DC Uppfästning

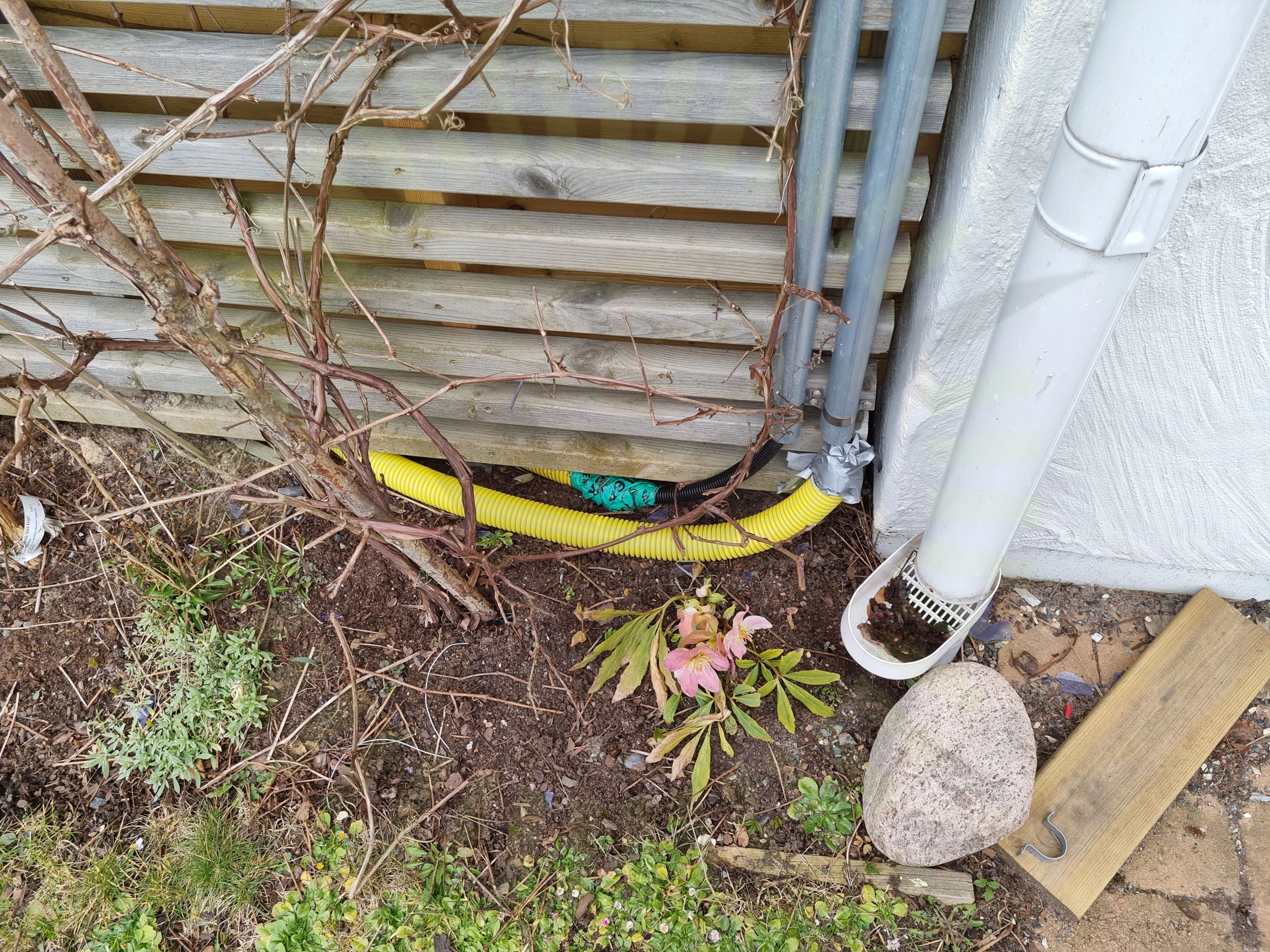

5.1 DC Uppfästning

Inte godkänd

Kablage är förlagd på mark i markrör. Markröret behöver grävas ner på lämpligt djup.

5.2 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar
Växelriktare: Placering: Fastsäkring av produkt

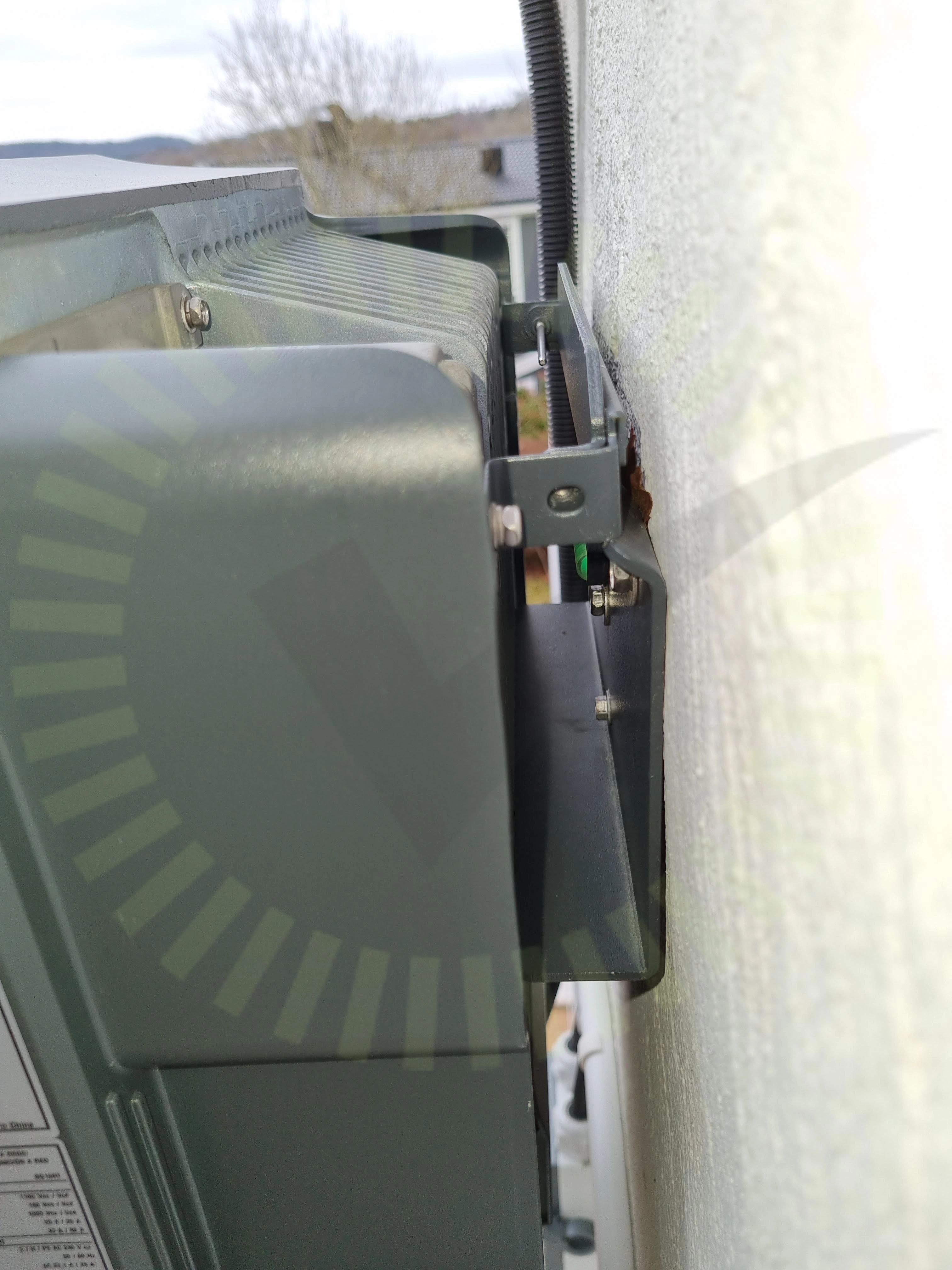

5.3 Växelriktare: Placering: Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Går nu att lyfta av väggen.

Tillverkarens anvisningar
5.4 Säkring

Inte godkänd

Växelriktaren är inte avsäkrad.

Tillverkarens anvisningar
Godkända kontrollpunkter
14/20
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
DC Skador på kabel
DC Yttre påverkan
Kabel
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Växelriktare: El: Förskruvning
Växelriktare: El: Kontakter
Växelriktare: Placering: Utrymme
Växelriktare: Skador
Ej tillgängligt vid besiktning
2/20
Anslutning
DC Genomföringar
