Besiktningsrapport

8.9

Installation genom

FuturaEnergi AB

Datum

14 maj 2022

Ort

Nybrostrand, Skåne län

Fästen: Slutfäste

Kablar: Dragavlastade

Förskruvningar

+ 1

90% godkända

10% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+BB)

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Säkerhetsbrytare DC

Installerad av FuturaEnergi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare DC (6)Tak 1, ESDEC: ClickFit EVO Universal Hook (25)Tak 1, Huawei: SUN2000P - 450W (5)Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB) (14)Varselmärkning (5)Växelriktare (25)

Säkerhetsbrytare DC

Anmärkningar

1/6

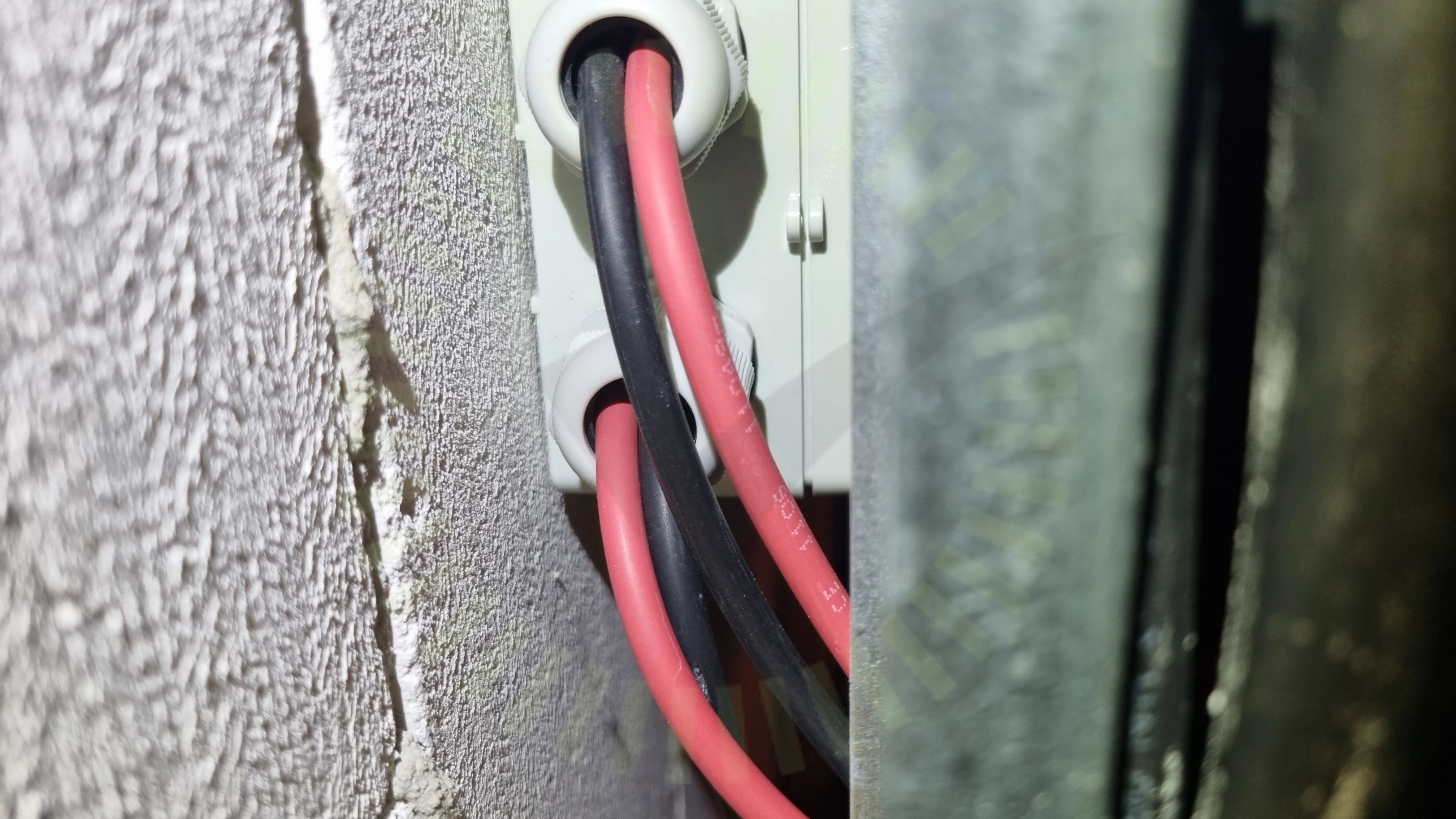

1.1 Förskruvningar

Inte godkänd

Säkerhetsbrytarens muffar är inte åtdragna.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/24

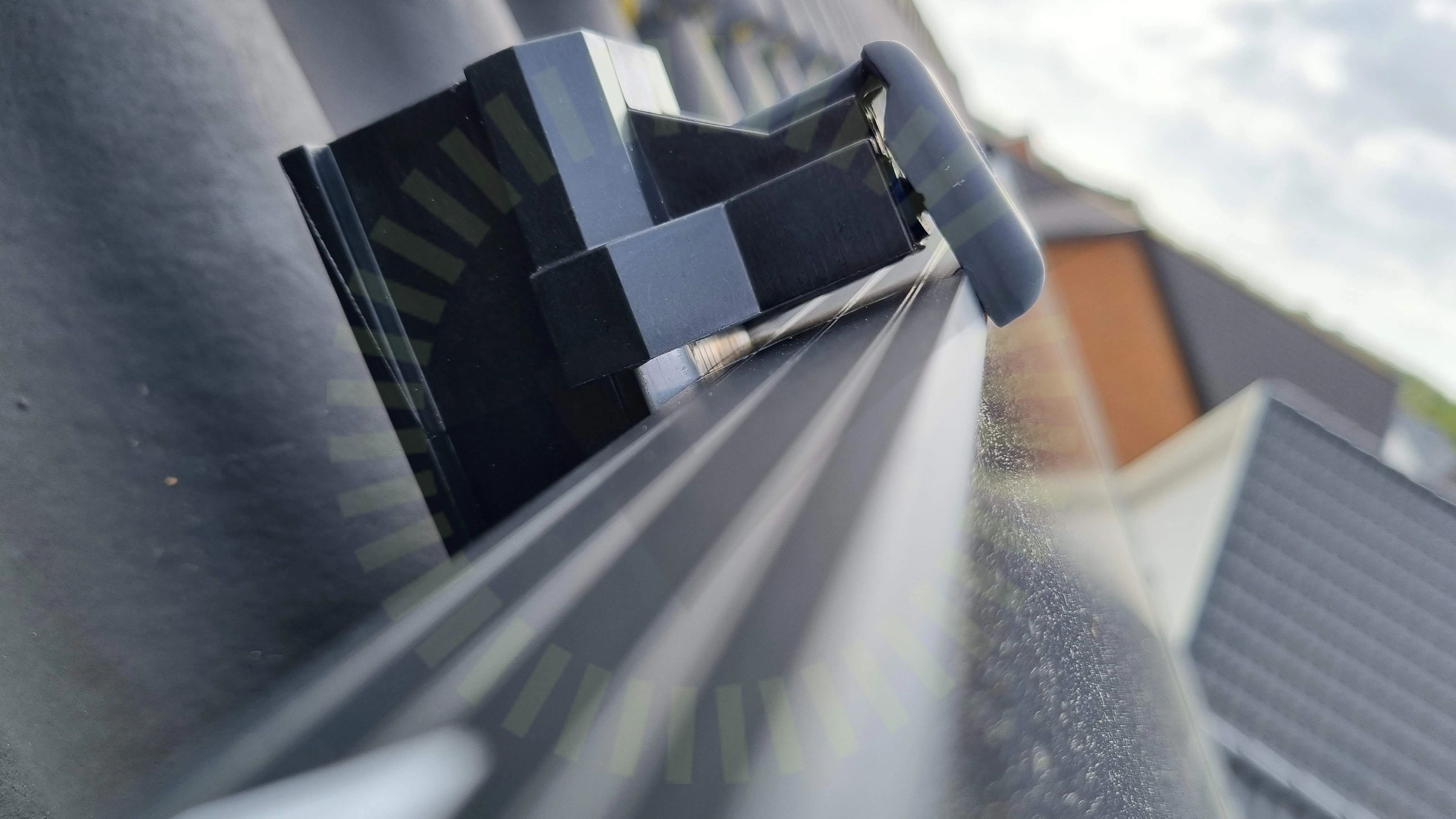

2.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

2.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Skruvar för infästning av skenor vid liggande montage saknad.

Tillverkarens anvisningar

Godkända kontrollpunkter

21/24

Fästen: Mittfäste

Infästning: Belastning

Infästning: Bärläkt

Infästning: CC mått

Infästning: Höjdjustering

Infästning: Klämmans omfång

Infästning: Urspårning

Kabeluppfästning

Montagesystem: Främmande material

Montagesystem: Säkerhetsavstånd

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Shims

Skador

Skarp kant

Skenor: Avstånd

Skenor: Överhäng

Skydd

Snö- och Vindlastberäkning

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Skenor: Skarv

Tak 1, Huawei: SUN2000P - 450W

Anmärkningar

1/5

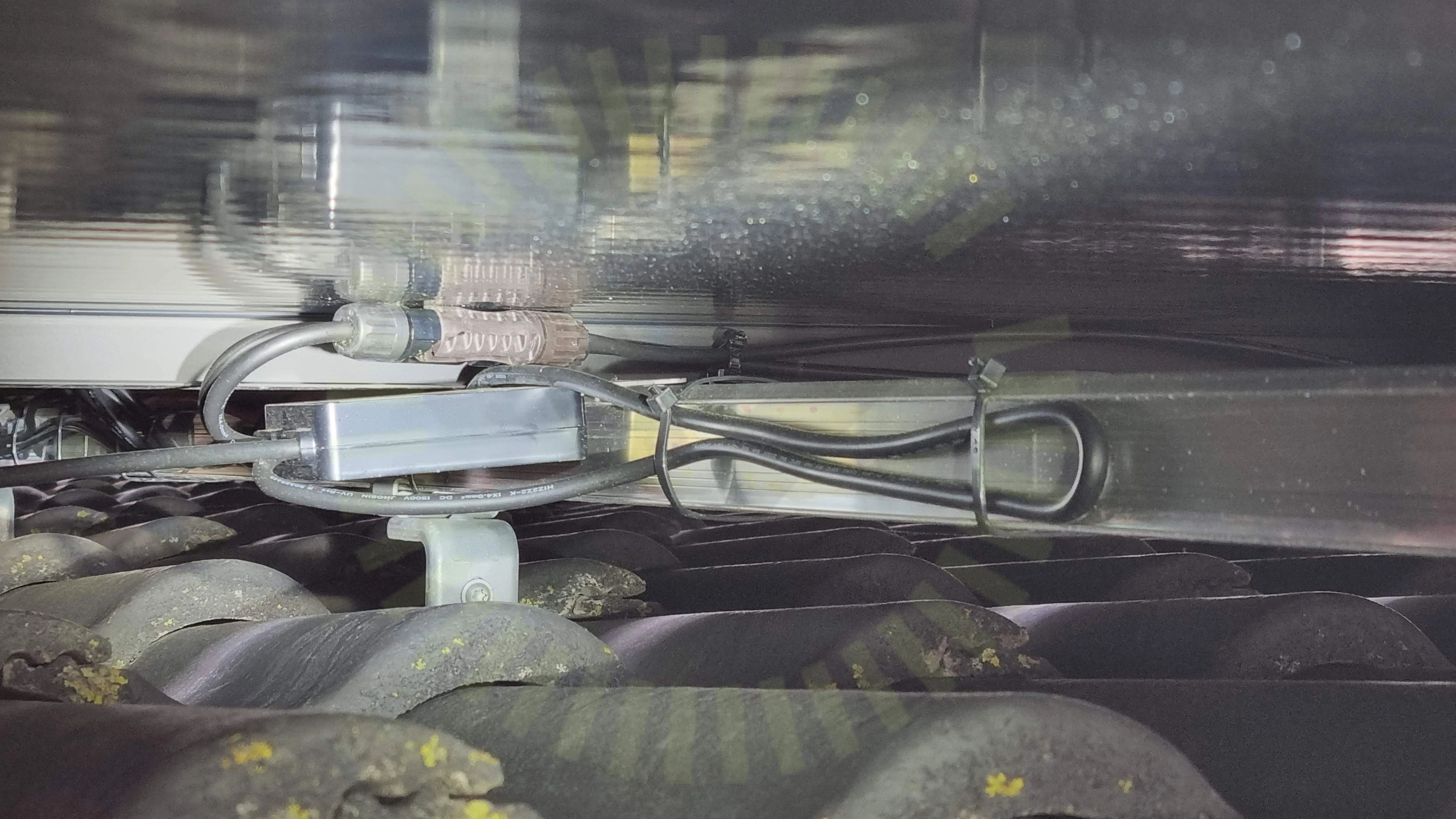

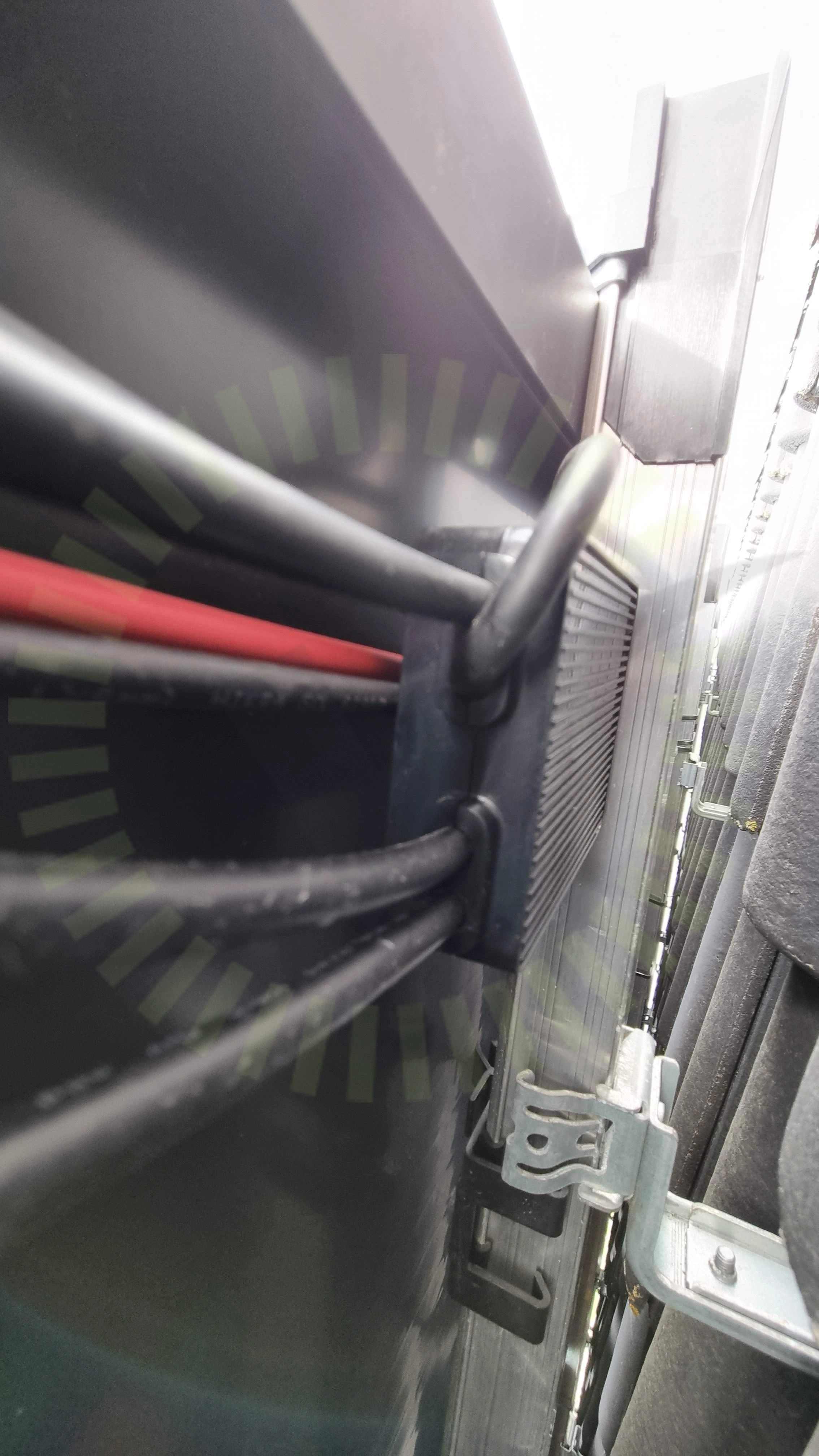

3.1 Optimerare: Dragavlastade

Inte godkänd

Kablage för optimerare är hårt dragna.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Optimerare: Fastsäkring av produkt

Optimerare: Förutsättningar

Optimerare: Kontakter

Optimerare: Placering

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

3/14

4.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke.

Tillverkarens montageanvisningar

4.2 Solpaneler: Fästen: Storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Tillverkarens anvisningar

4.3 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar. Kablar från både paneler och optimerare är hårt dragna med snäva böjradier.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/14

Kontakter: Förbindelse

Placering: Höjdskillnad

Placering: Skugga

Ram: Dräneringshål

Solpaneler: Avstånd till tak

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Överlappning

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Solpaneler: Skador

Sträng: Förläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Märkning

Tillförlitligt fäst

Varning för backspänning

Varning för likström

Växelriktare

Anmärkningar

1/24

6.1 Växelriktare: El: PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/24

AC Böjradie

AC Genomföringar

AC Skador på kabel

AC Uppfästning

Anslutning

DC Genomföringar

DC Skador på kabel

DC Uppfästning

DC Yttre påverkan

Dokumentation Växelriktare

Kabel

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Säkring

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: Kontakter

Växelriktare: Placering: Brännbart underlag

Växelriktare: Placering: Direkt solljus

Växelriktare: Placering: Fastsäkring av produkt

Växelriktare: Placering: Utrymme

Växelriktare: Skador
