Besiktningsrapport

7.3

Installation av
Nordpolen Energi
Datum
20 juli 2023
Ort
Hisings Backa, Västra Götalands län

Kopplingslåda

Kopplingslåda

Panelkablagets böjradie

Panelkablagets böjradie

Klämmornas överlappning

Klämmornas överlappning

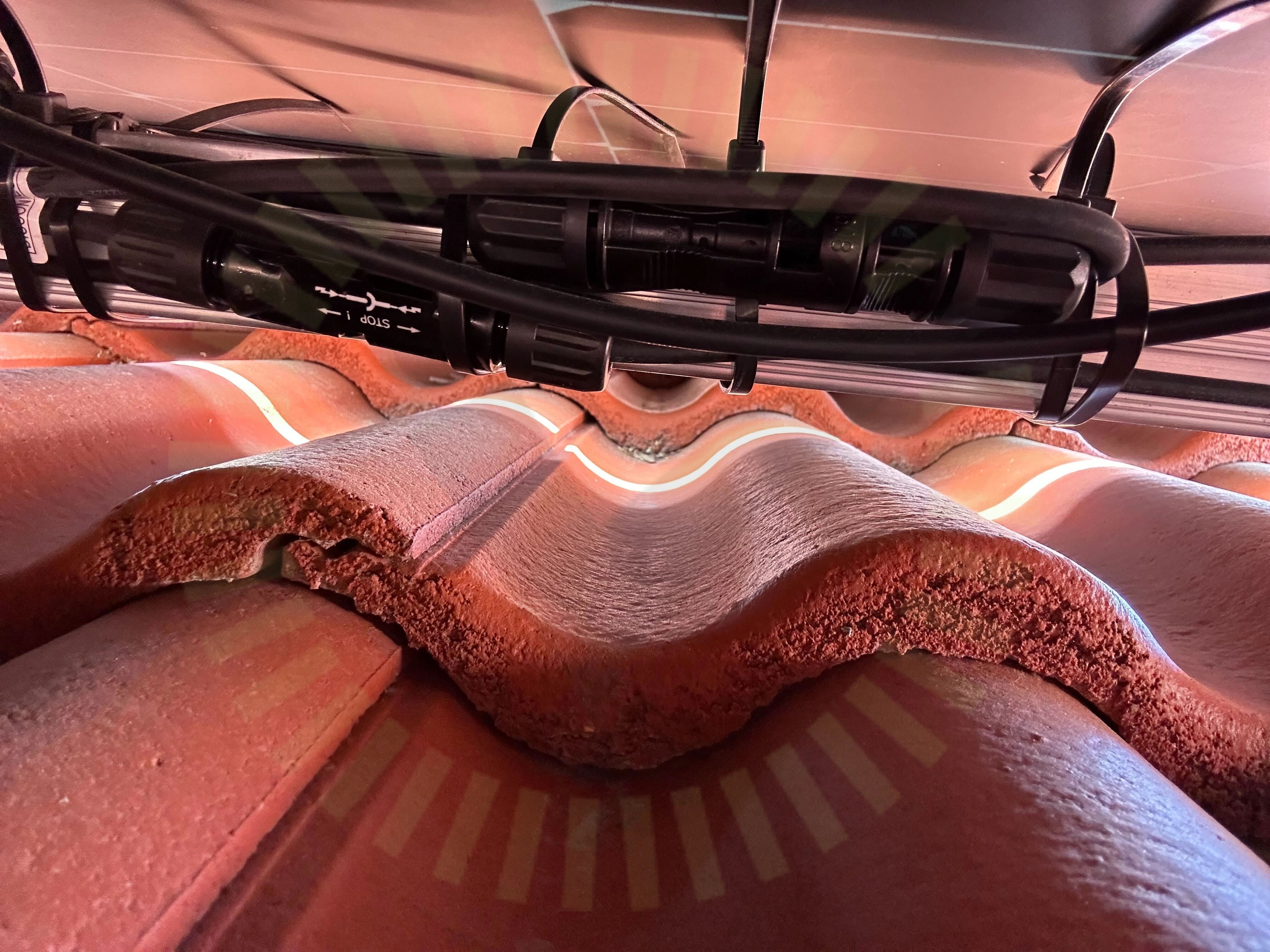

+ 15

+ 15
71% godkända
29% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (425-450)

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG15-20RT

Tillbehör

Säkerhetsbrytare AC

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Placering, antal och model av solceller stämmer inte överens med avtalet.

Avtal
1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter
1/3
Strängschema

Panntak , Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar
6/13
Förbindelse av kontakter
2.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526
Klämmornas placering

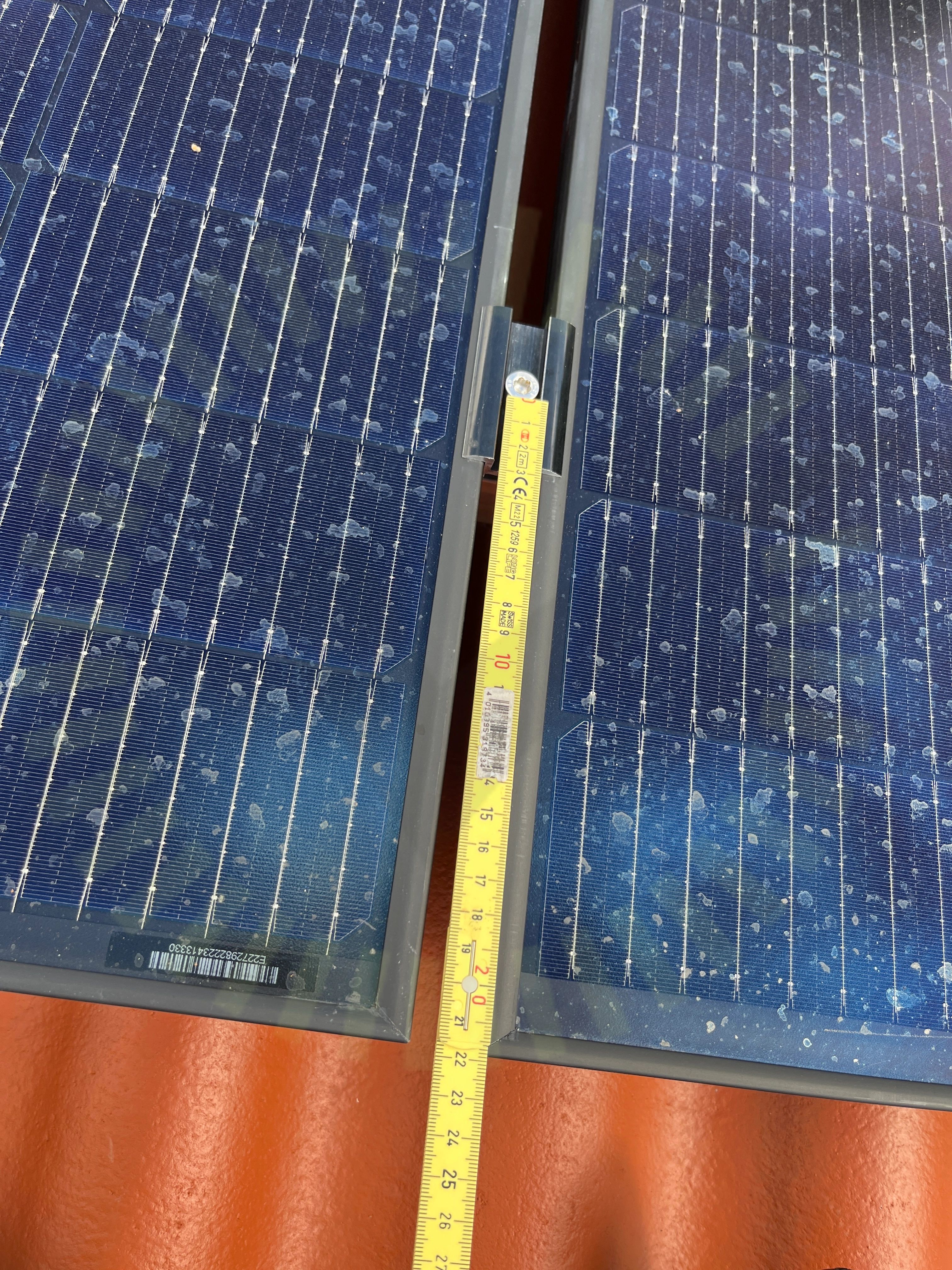

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

Eurener Installation Guide
Klämmornas överlappning
2.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

Kopplingslåda

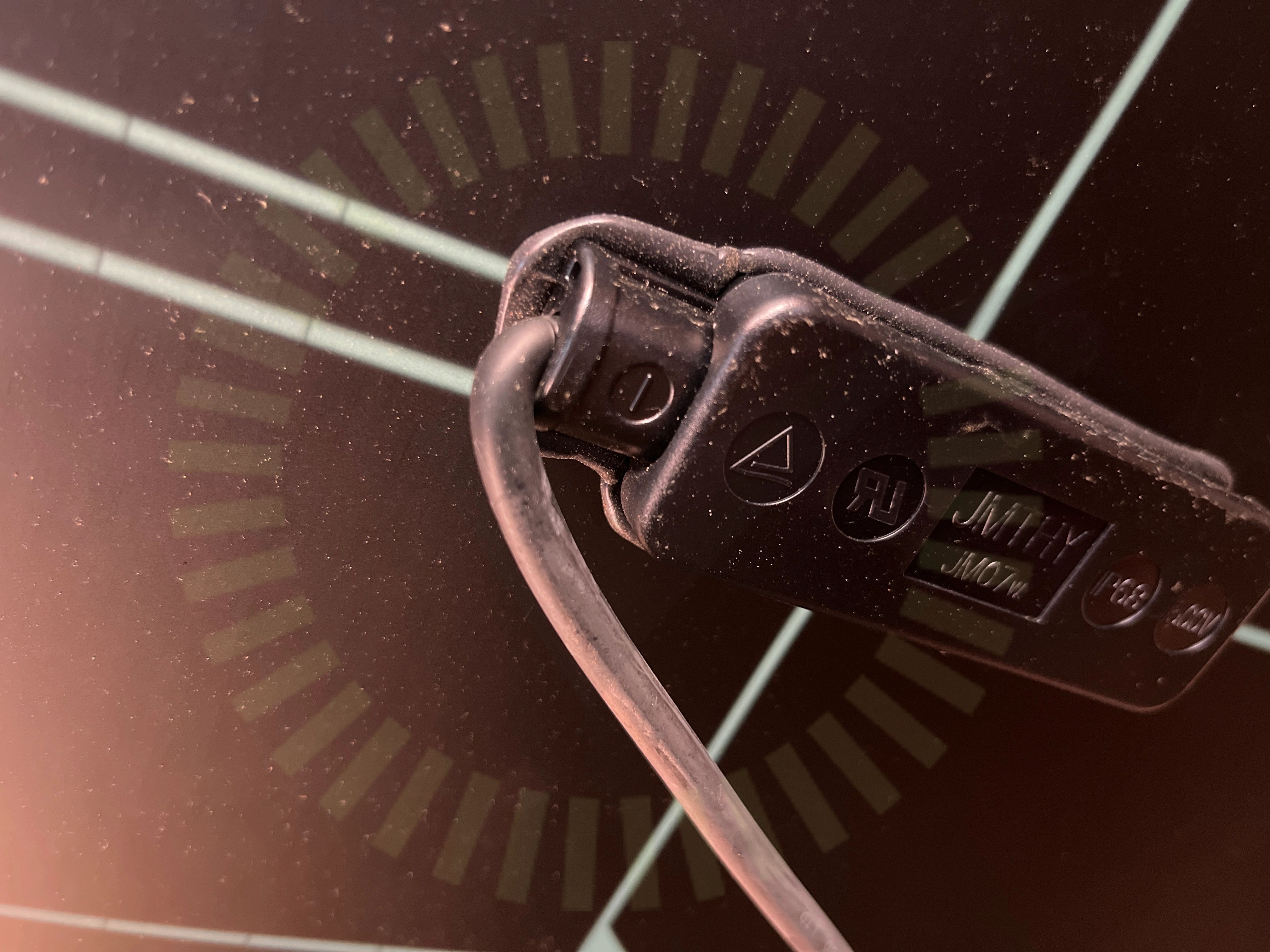

2.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Panelkablagets böjradie
2.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Stress på kontakter
2.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526
Godkända kontrollpunkter
7/13
Dräneringshål
Föremål mot bakstycke
Kontaktdon
Panelramar separerade
Punktbelastning
Spänningar i ram
Strängförläggning

Panntak , K2: SingleRail: CrossHook 3S

Anmärkningar
8/28
Skador

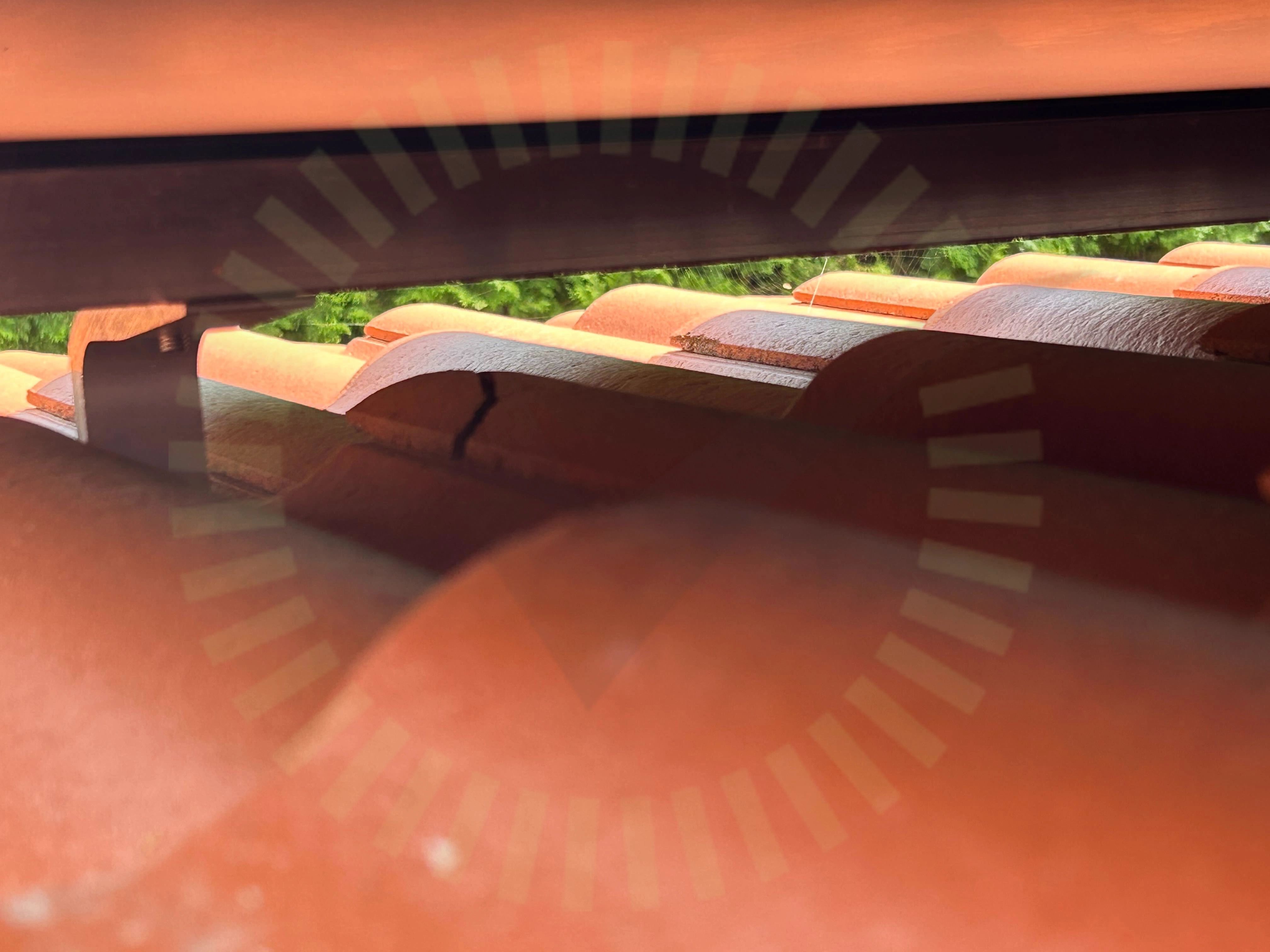

3.1 Skador

Inte godkänd

Skador noterat på takpanna.

Infästning utanför takstol

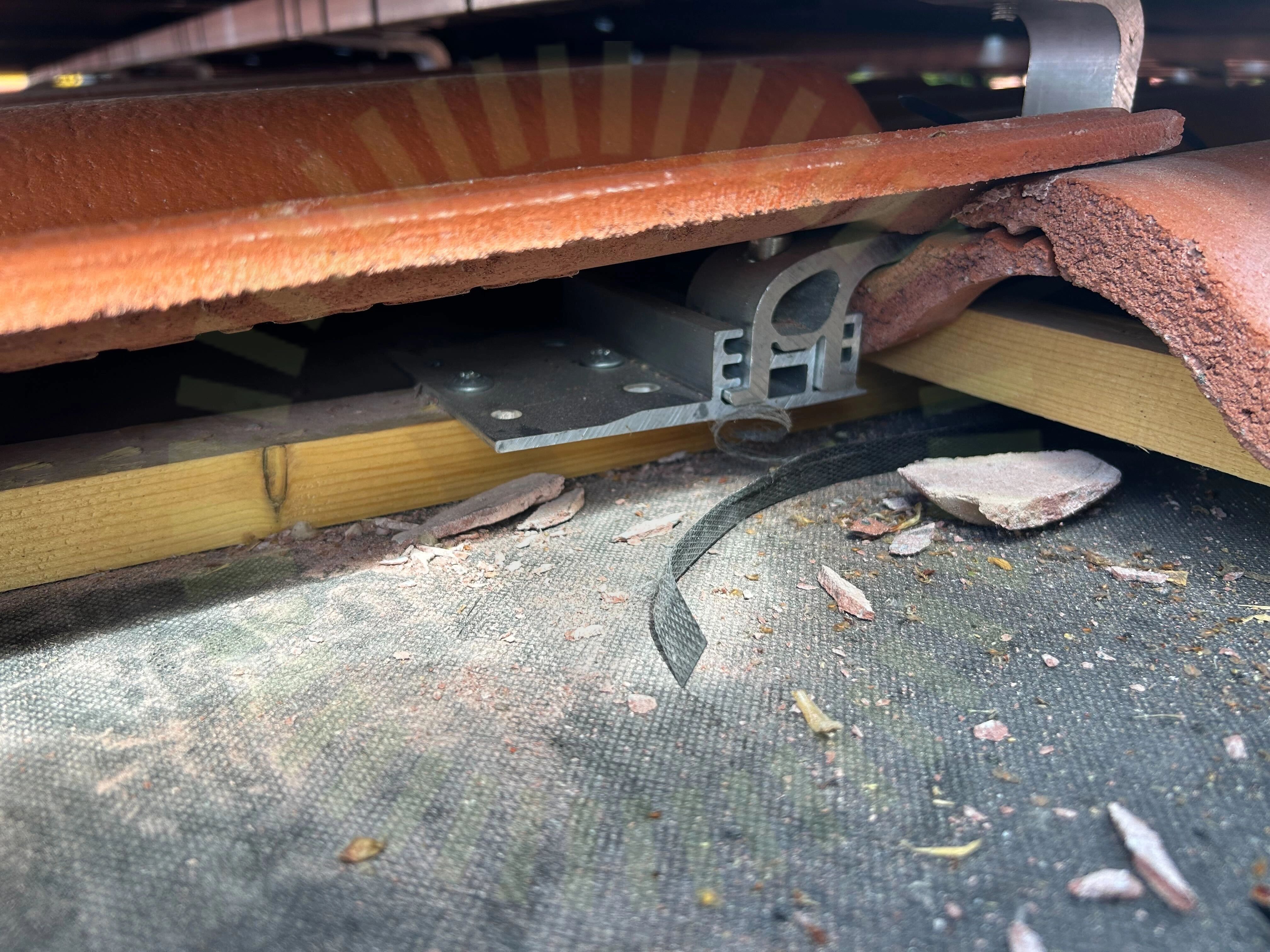

3.2 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning

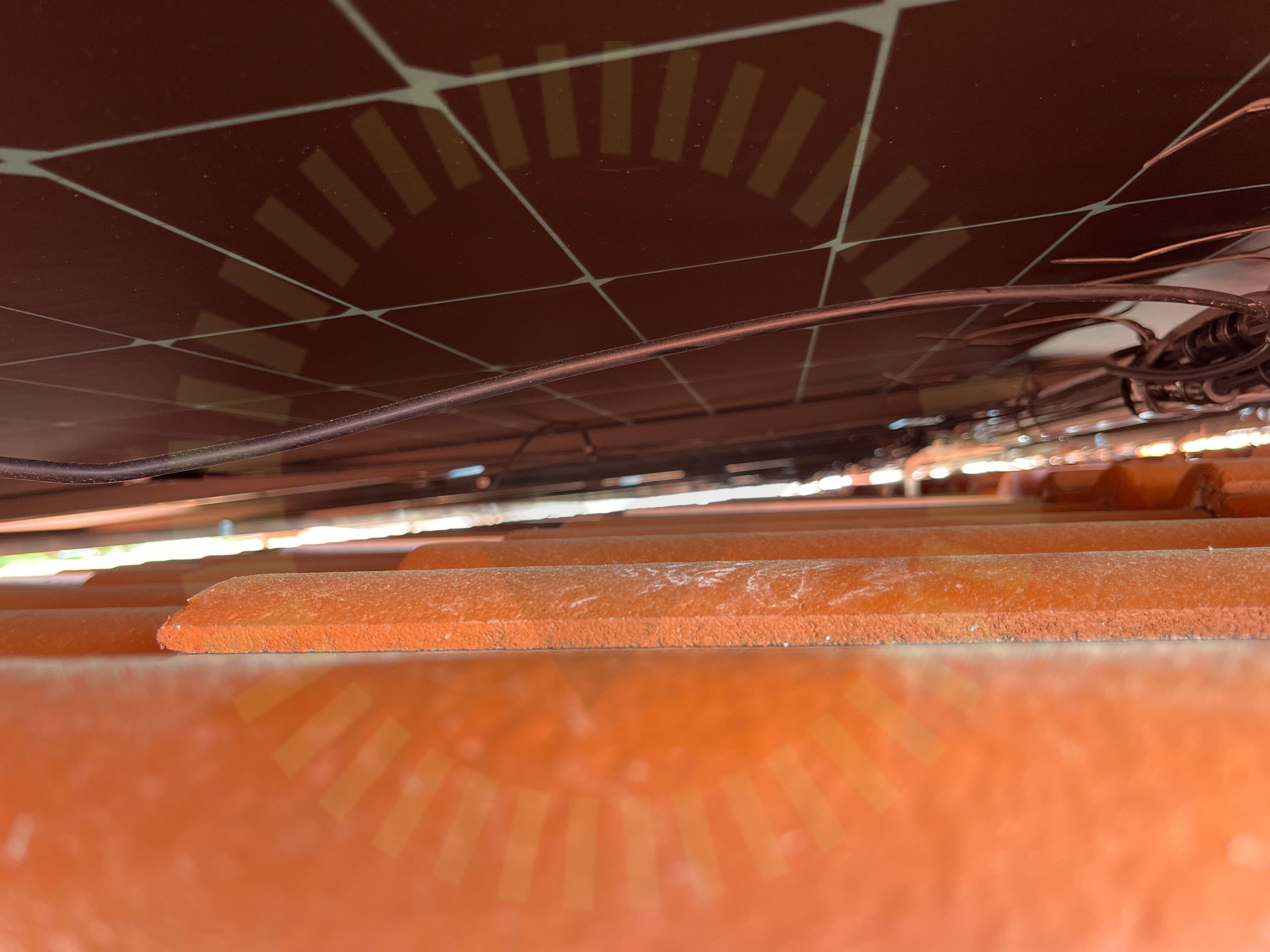

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.4 Skenornas överhäng

Inte godkänd

Överlämnad snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Skruvar korrekt

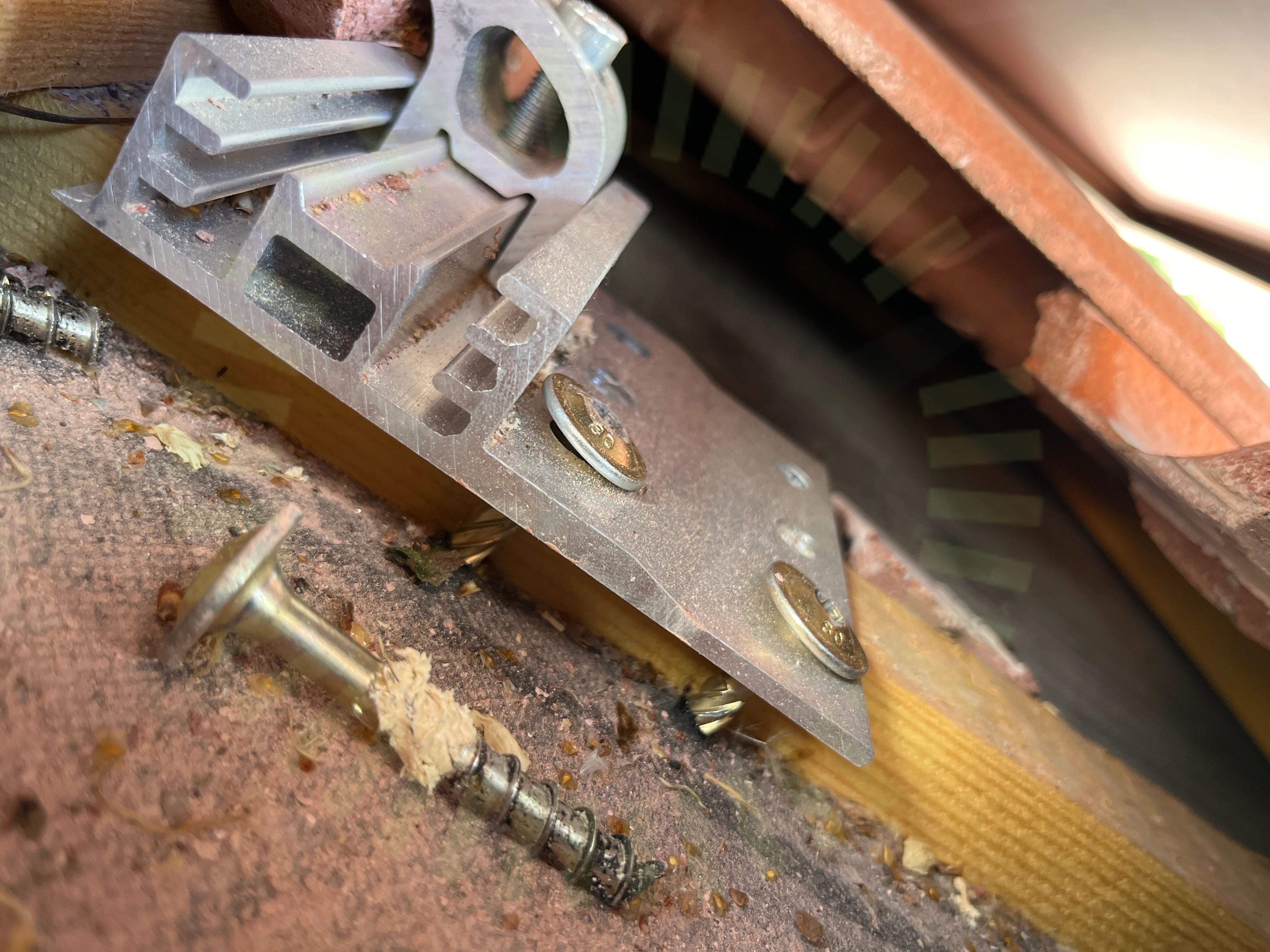

3.5 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar
3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte överens med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Tvådelad takkrok

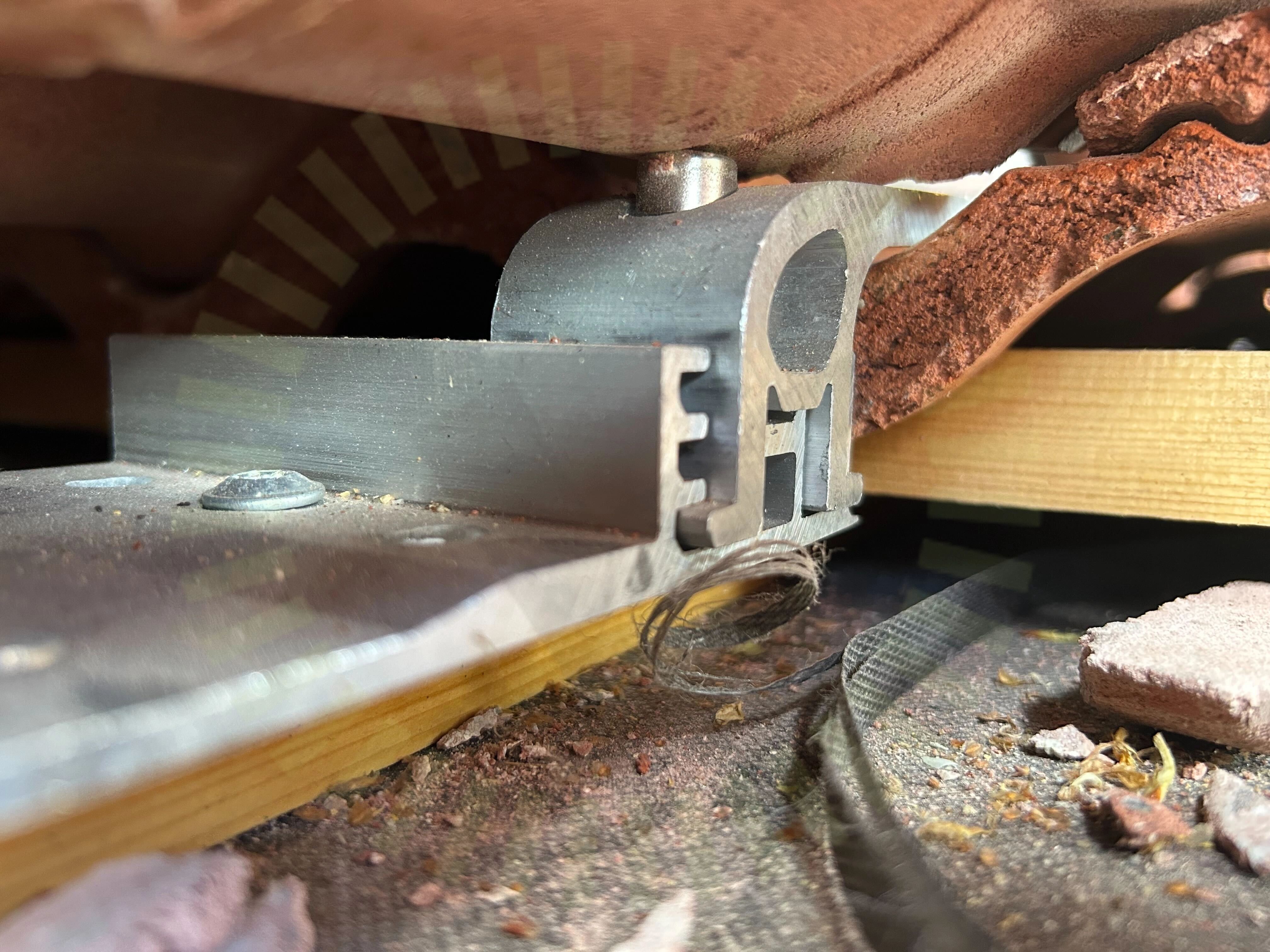

3.8 Tvådelad takkrok

Inte godkänd

Krokar är inte placerade innanför basplattan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9
Godkända kontrollpunkter
20/28
Använd skruv för klämma
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningar
Kabeldragning mellan takytor
Klämmans placering i skena
Korslager: Skenskarvar
Mittklämmor
Panelramens höjd
Placering
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Takets lutning
Takgenomföring
Takstolsinfästning
Underliggande takpanna
Väderbeständigt material
Ändklämmor

Säkerhetsbrytare AC

Anmärkningar
1/6
Förskruvningar
4.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter
5/6
Anslutning
Böjradie
Egenskaper
Infästning
Placering

Varselmärkning

Anmärkningar
2/5
Informering av solceller

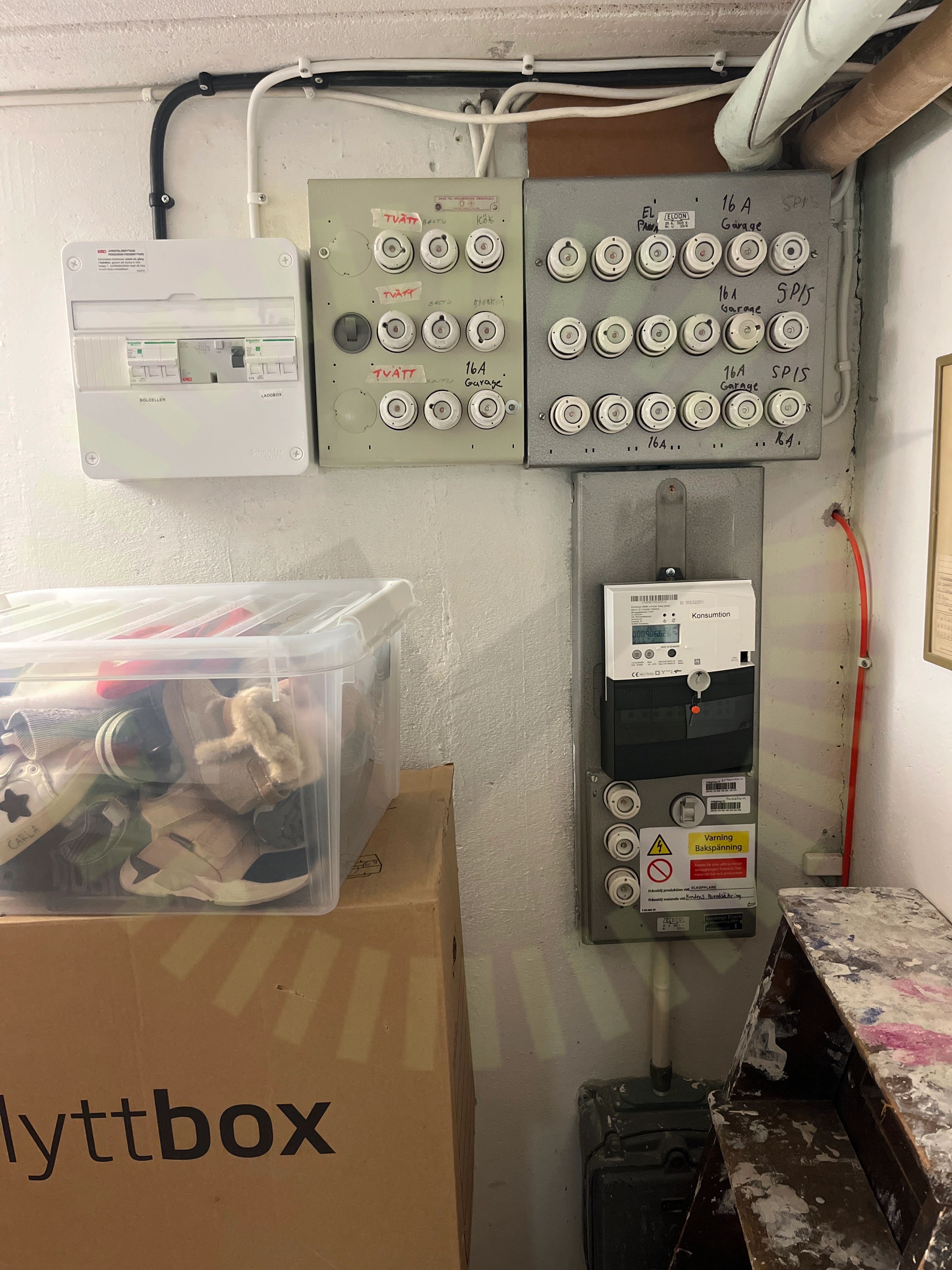

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)
5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
7/35
AC Kablage förläggning

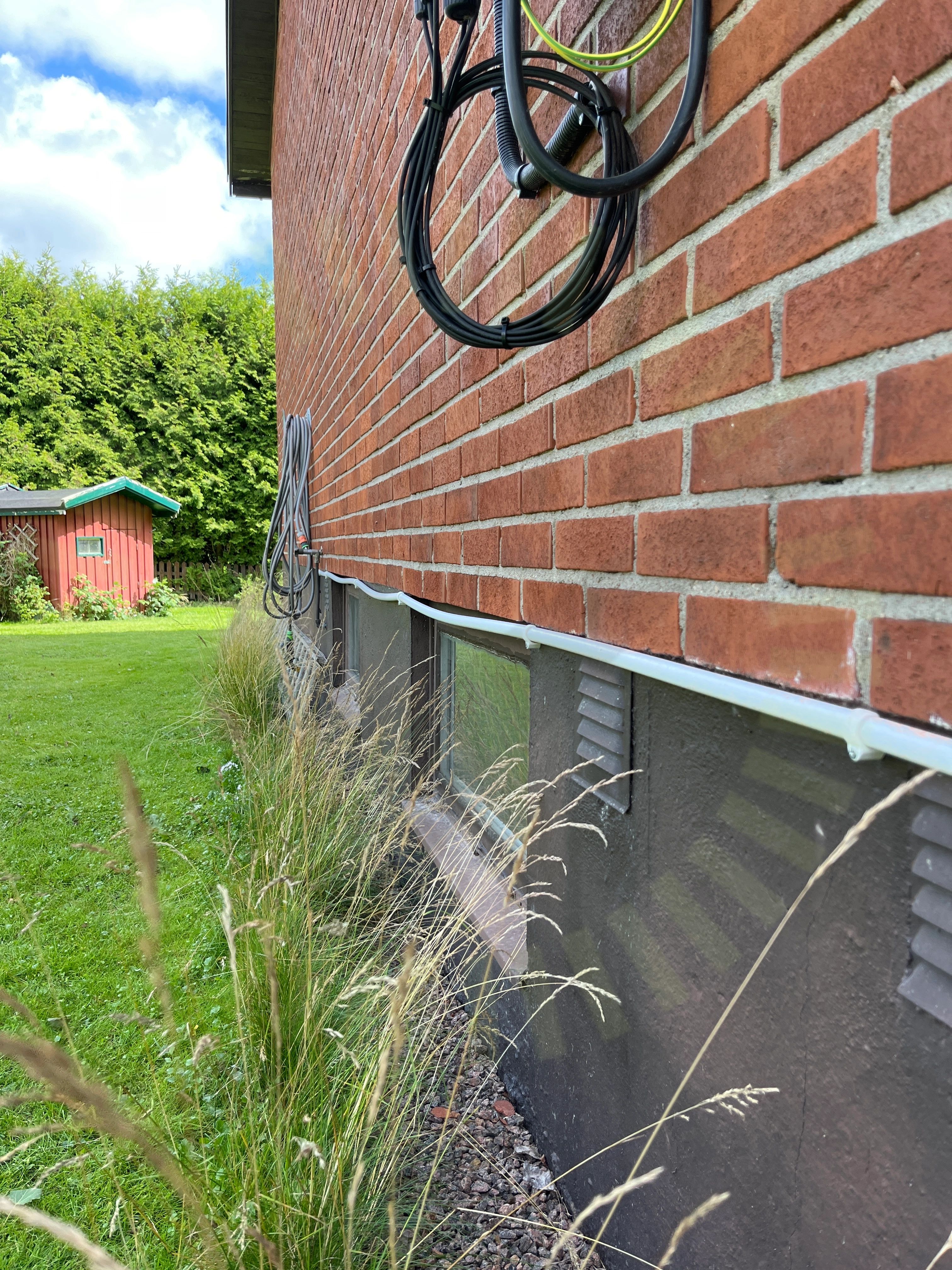

6.1 AC Kablage förläggning

Inte godkänd

Ac kablage är inte tillräckligt uppfäst.

DC Kablage förläggning

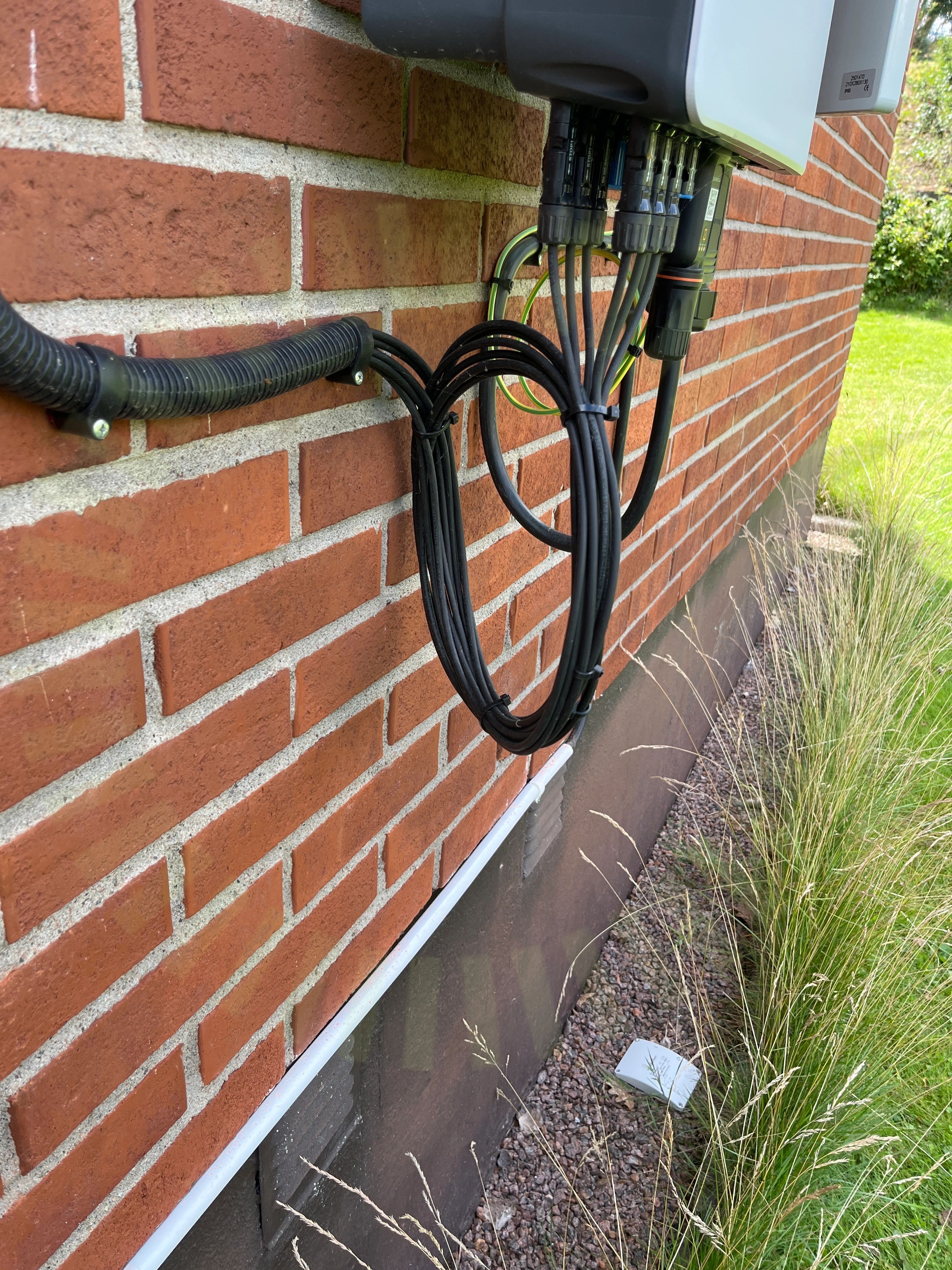

6.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

Fastsäkring av produkt

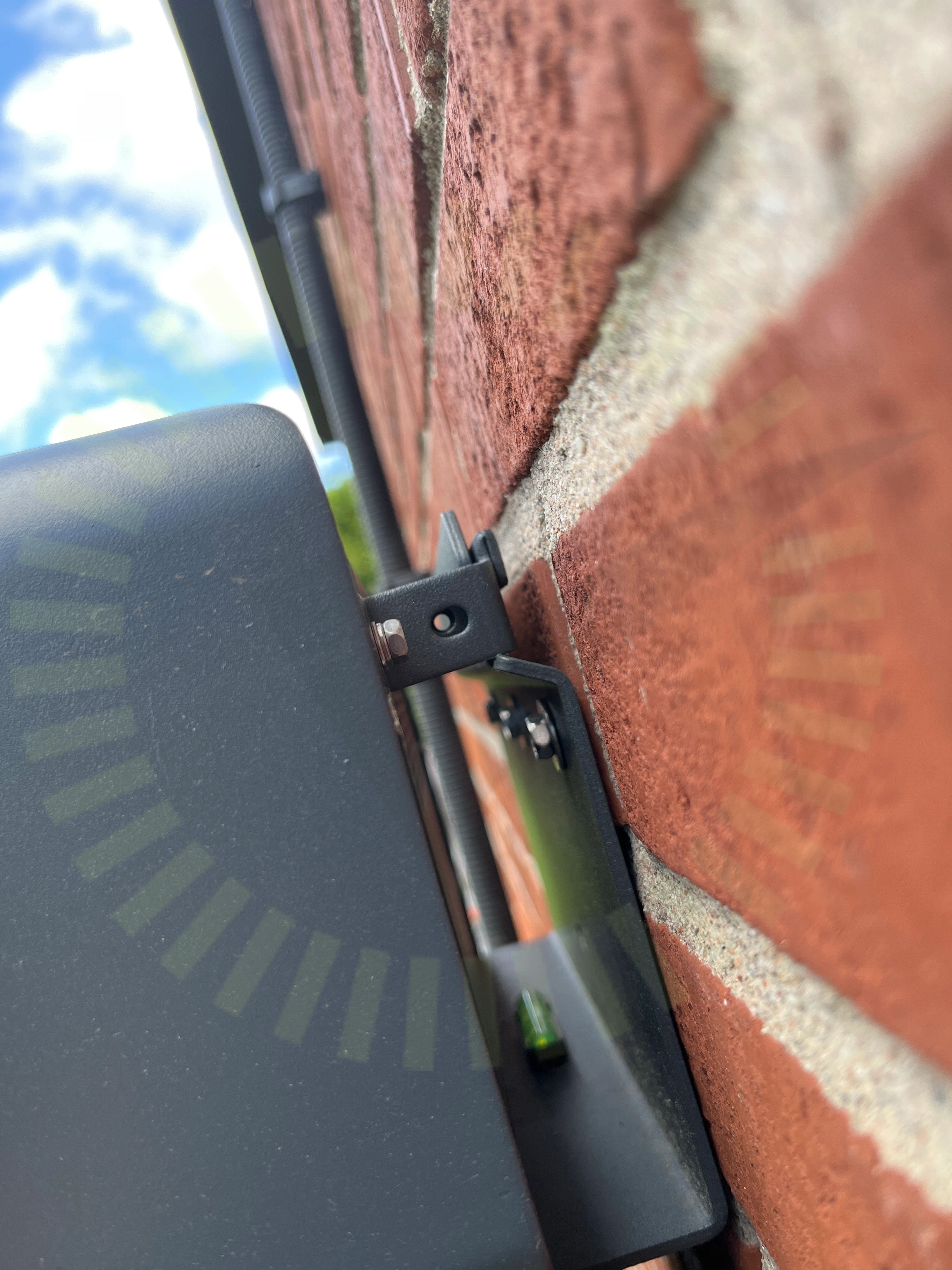

6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
6.4 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Genomföringar

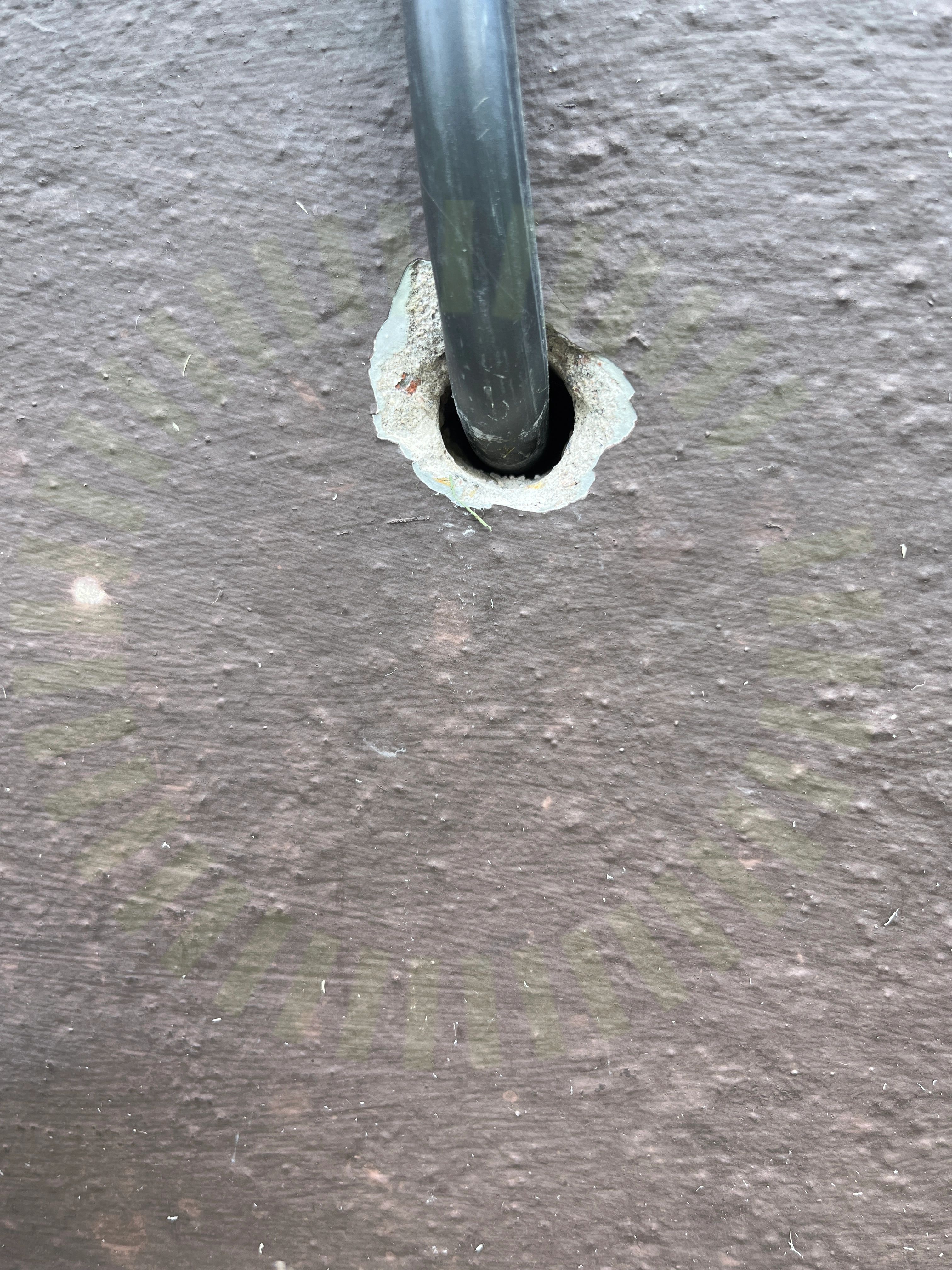

6.5 Genomföringar

Inte godkänd

Genomföring är inte tätad.

Stress på kontakter

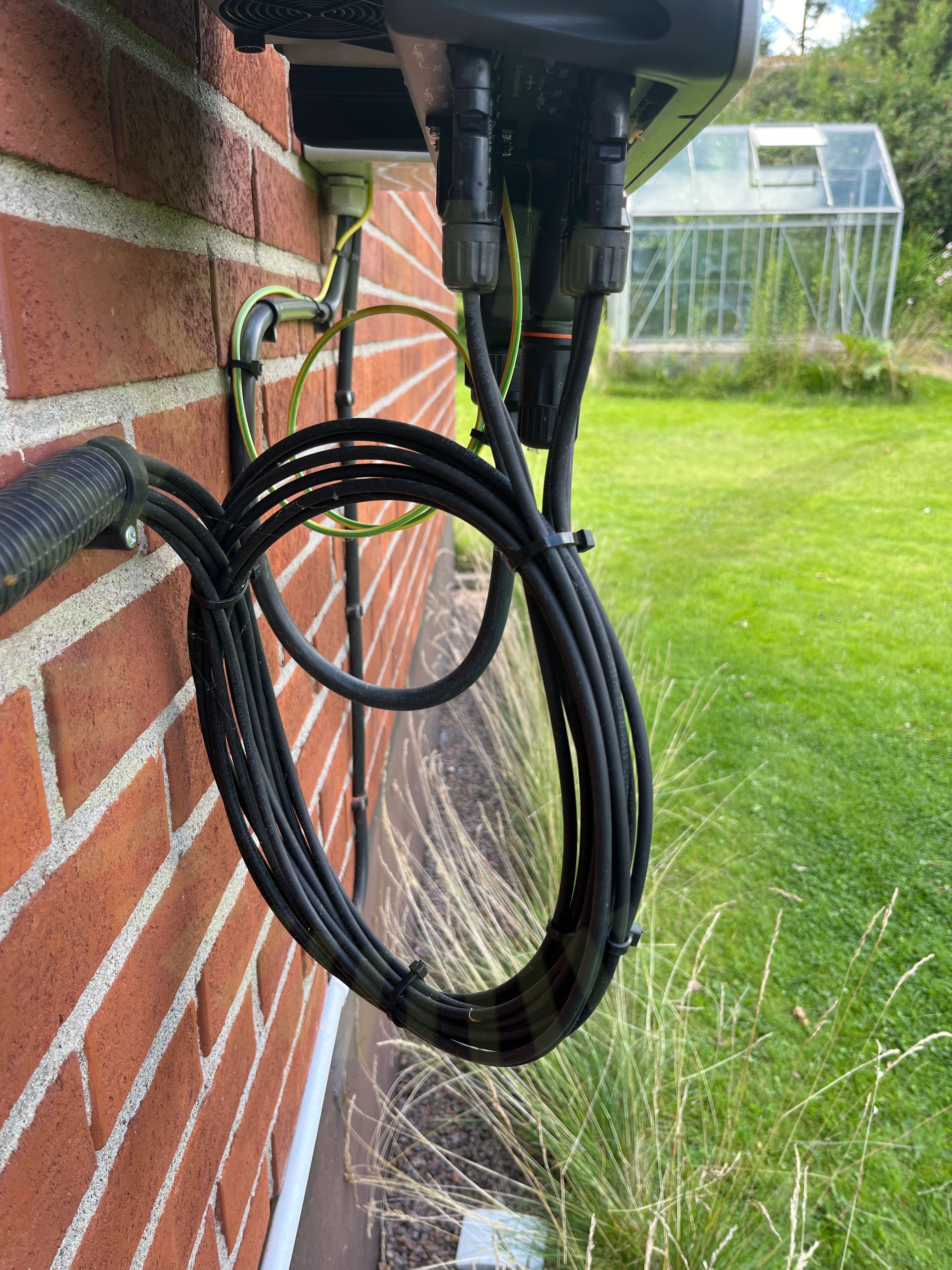

6.6 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras ner på grund av tyngd.

Väderskydd
6.7 Väderskydd

Inte godkänd

Växelriktaren är inte placerad så den är väderskyddad.

SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
28/35
AC Anslutning Växelriktare
AC Böjradie
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
