Jämför leverantörerDelidelBesiktningsrapport i Skene

Besiktningsrapport

8.7
x

Installation genom

Delidel

Datum

9 april 2024

Ort

Skene, Västra Götalands län
Jordning av chassi
Jordning av chassi
Fastsäkring av produkt
Fastsäkring av produkt
Skenornas överhäng
Skenornas överhäng
+ 11
+ 11
88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HTB
MontagesystemIBC: TopFix 200 (Betongkrok)
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Delidel

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)CHINT: Sungrow DTSU666 (4)IBC: TopFix 200 (Betongkrok) (22)Longi: LR5-54HTB (18)SunGrow: SBR(XXX) (15)SunGrow: SH5-10RT (40)Säkerhetsbrytare AC (7)Undercentral (6)

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

IBC: TopFix 200 (Betongkrok)

Anmärkningar

5/22
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

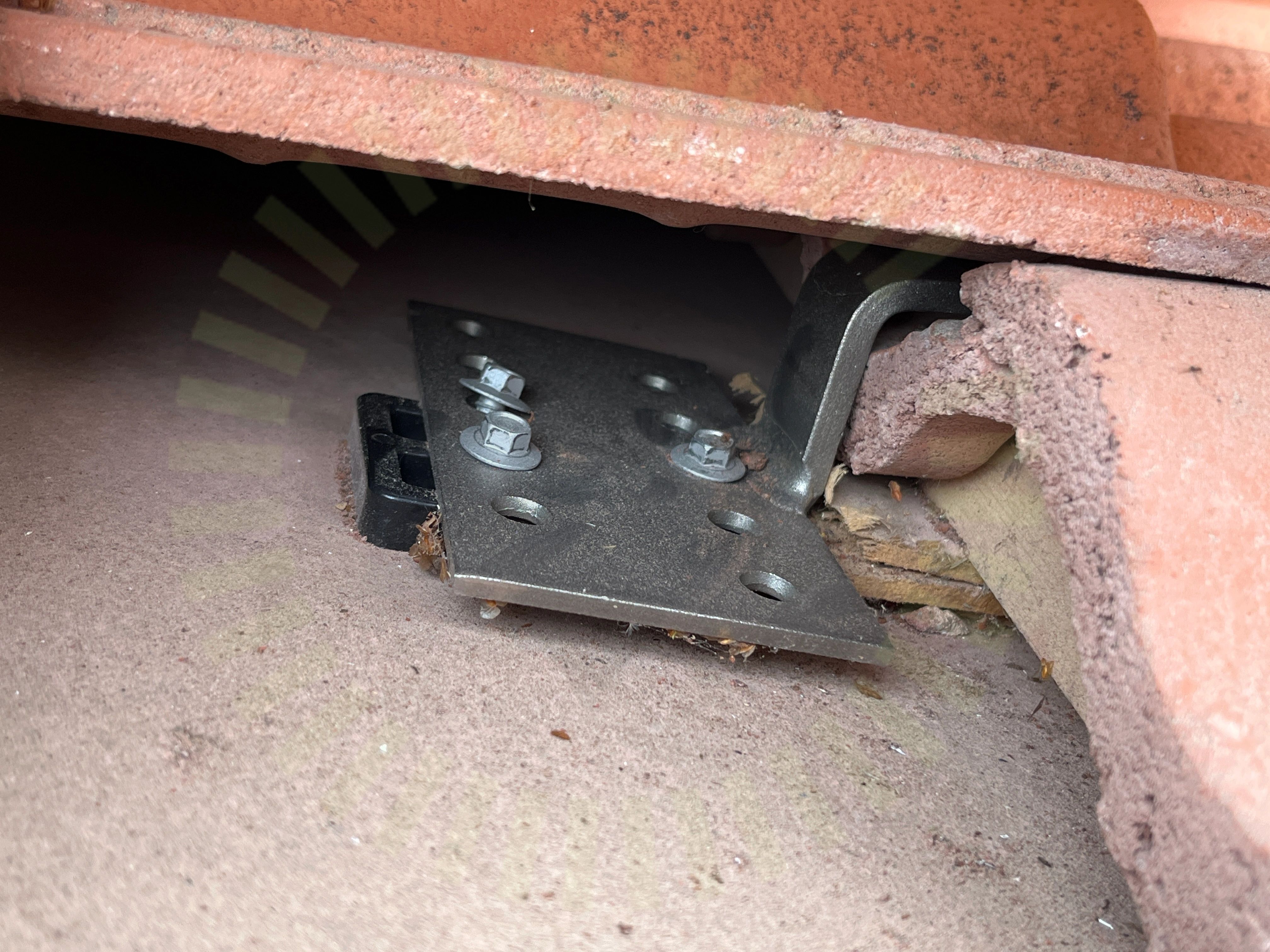

Råspontsinfästning

3.2 Råspontsinfästning

Inte godkänd

För få skruv monterade samt så uppfyller inte basplatta montagetillverkarens krav.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8
Skenornas överhäng

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 11

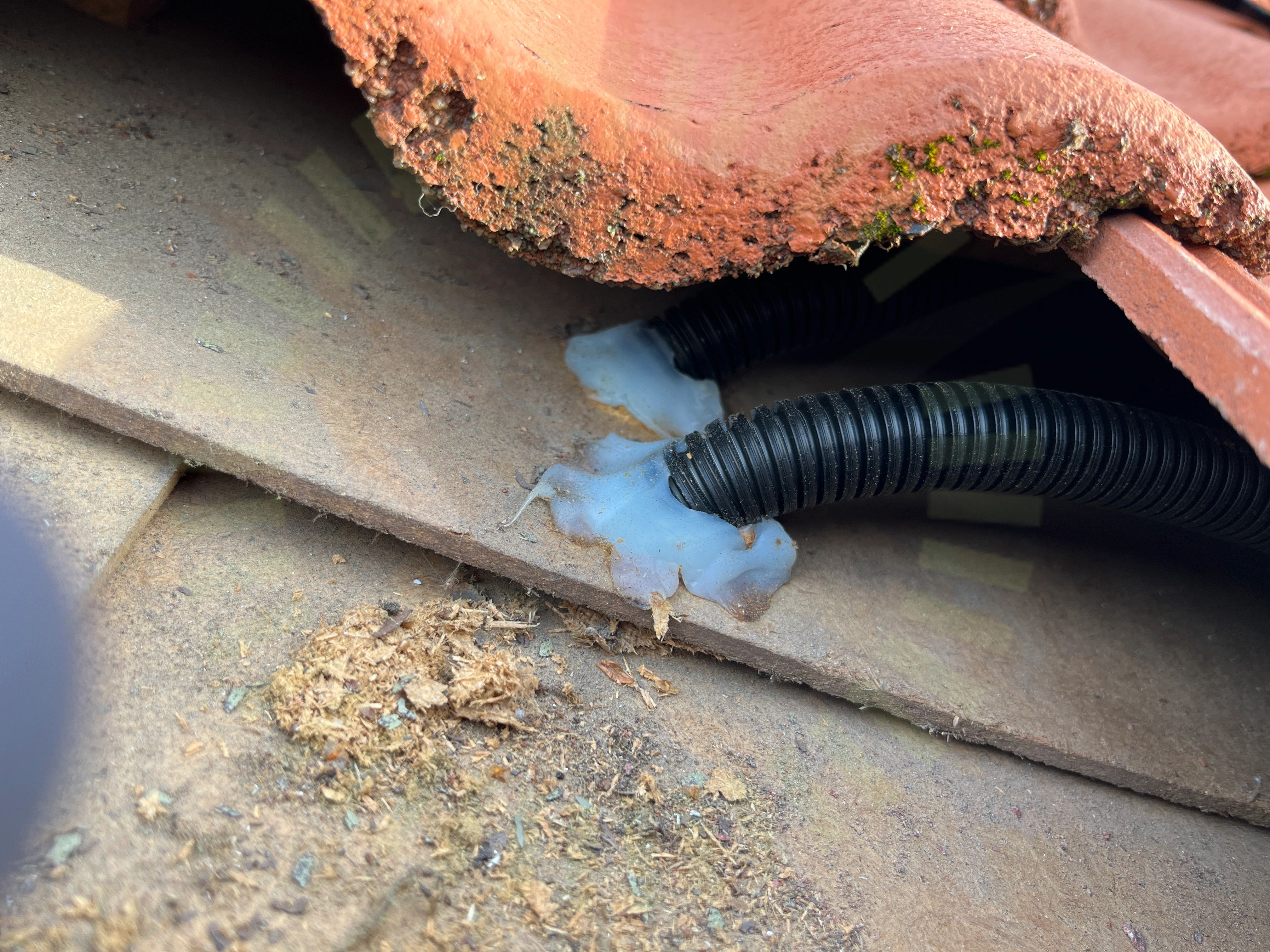

Takgenomföring

3.4 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Underliggande takpanna

3.5 Underliggande takpanna

Inte godkänd

Takkrok ligger för nära den underliggande takpannan.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 14

Godkända kontrollpunkter

17/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCVäderbeständigt materialÄndklämmor

Longi: LR5-54HTB

Anmärkningar

3/18

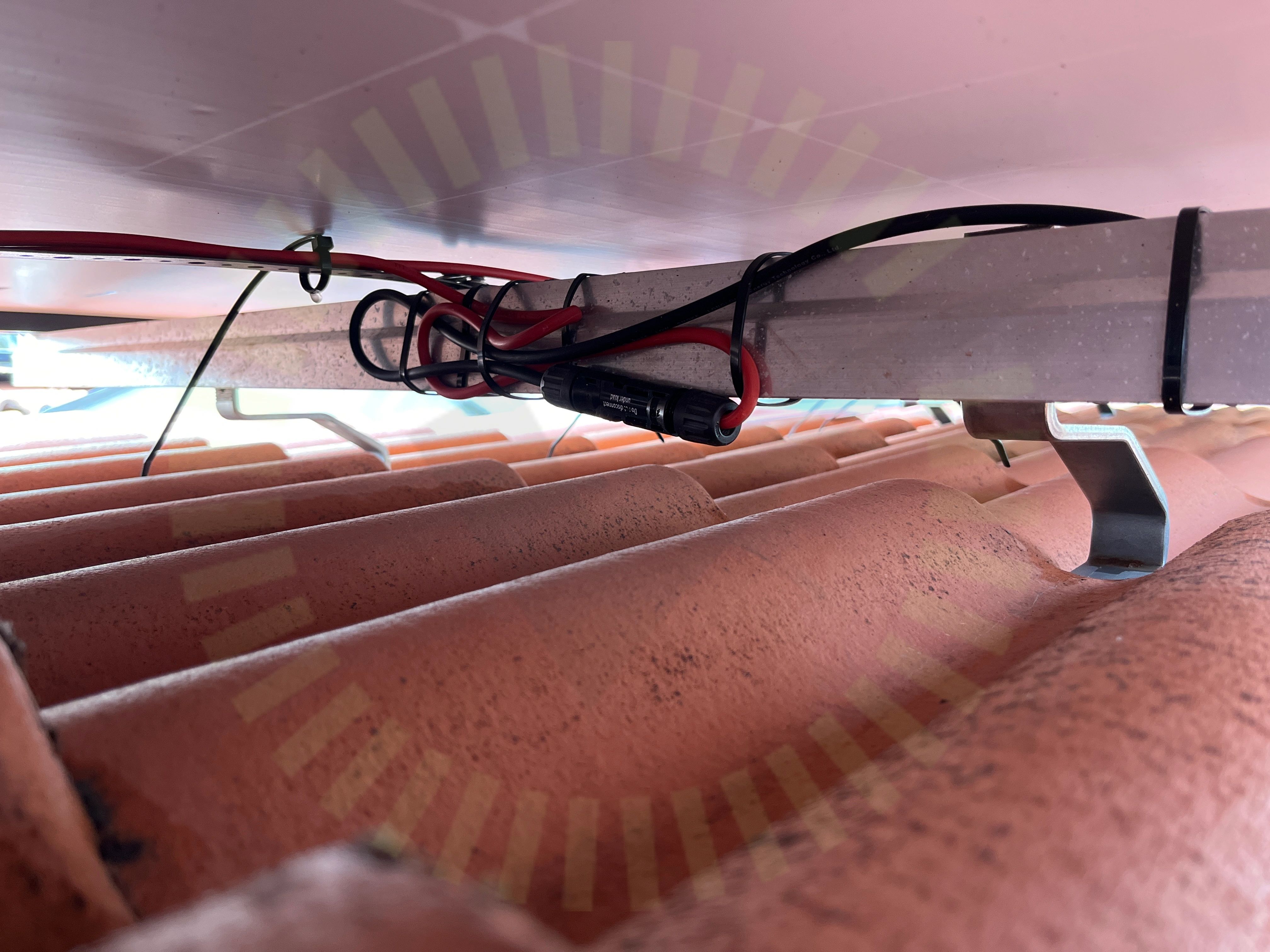

Panelkablagets böjradie

4.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

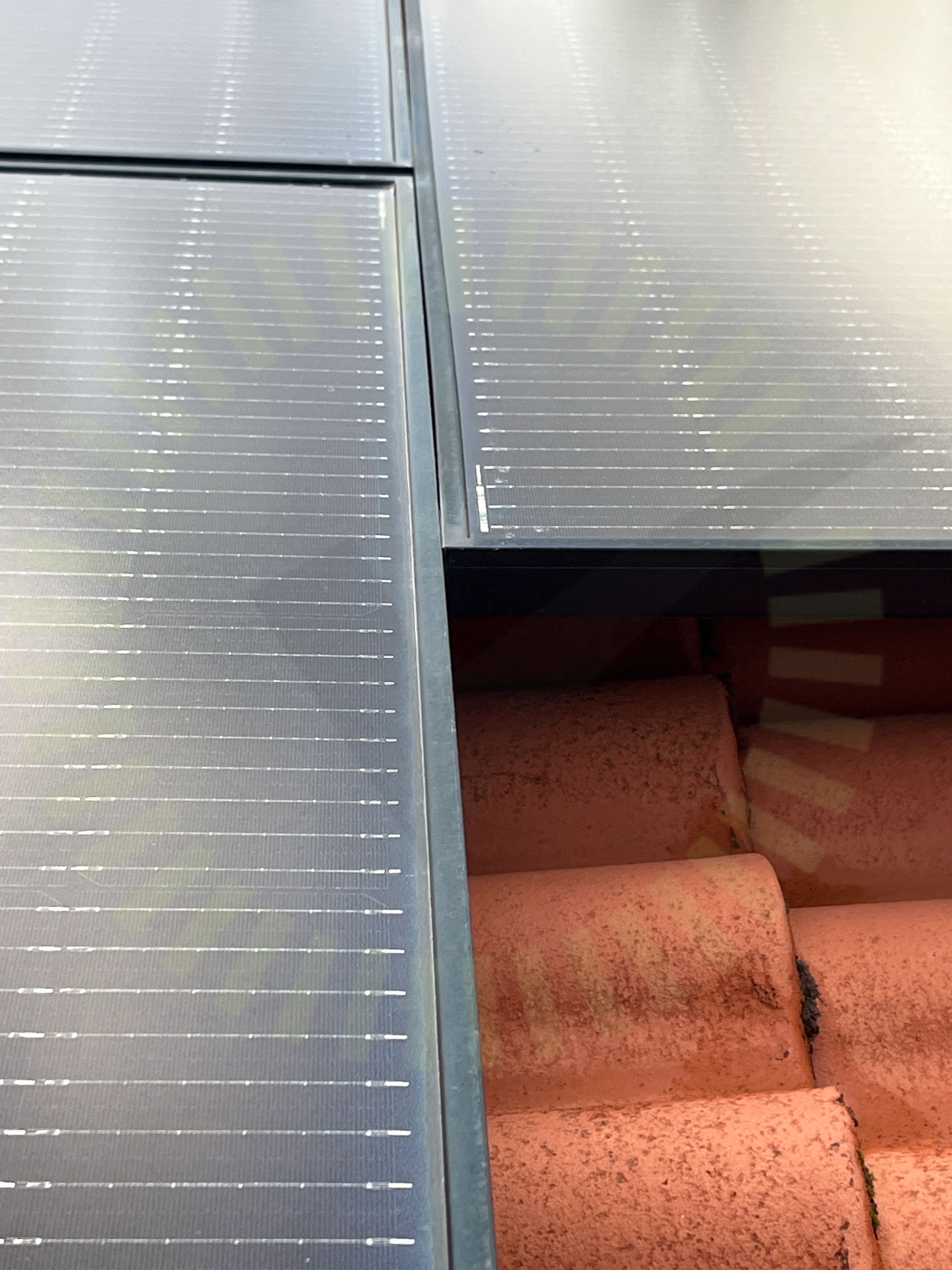

Panelramar separerade

4.2 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

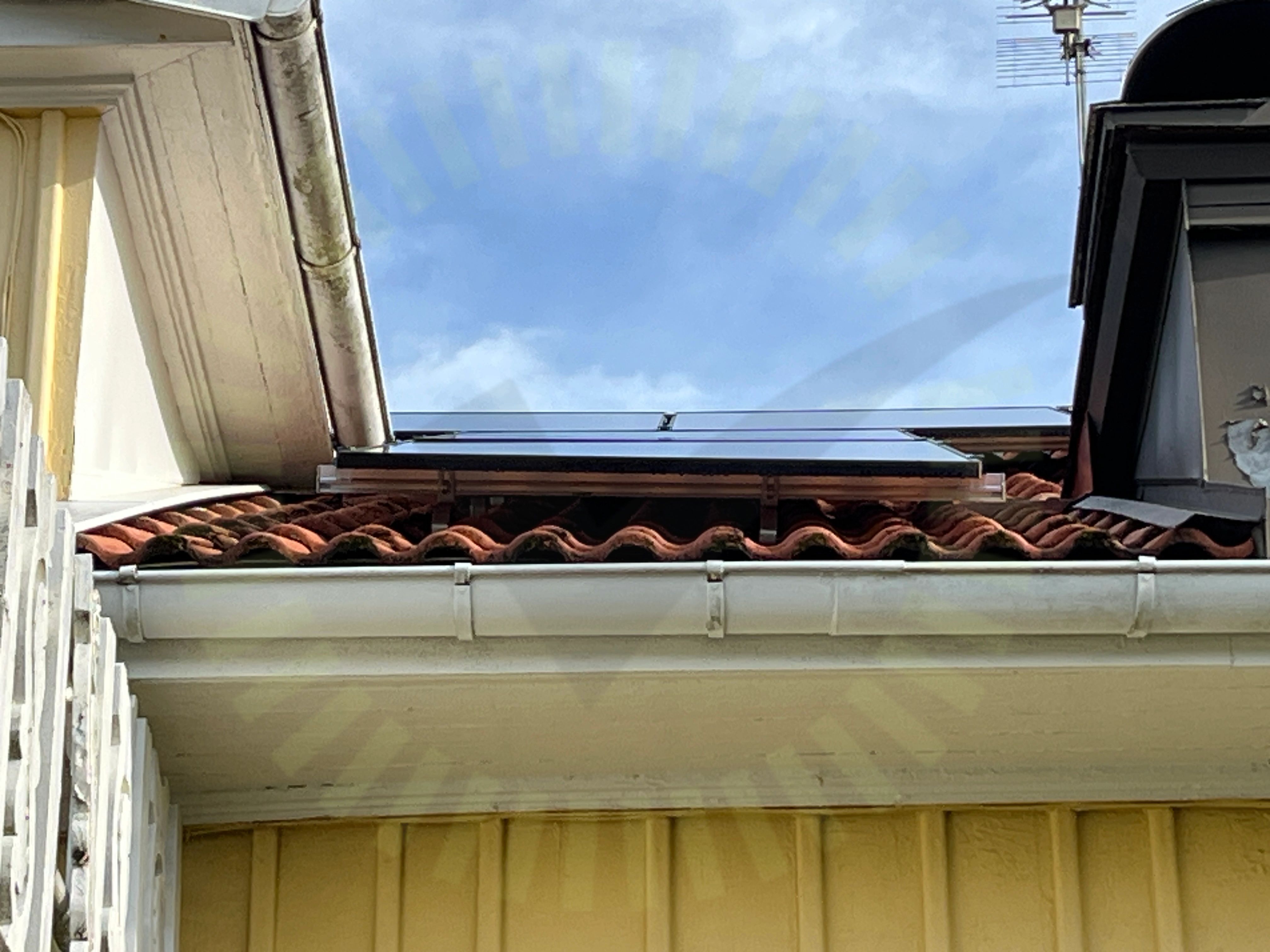

Spänningar i ram

4.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePunktbelastningSkador på panelSkuggaStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

SunGrow: SBR(XXX)

Anmärkningar

4/15

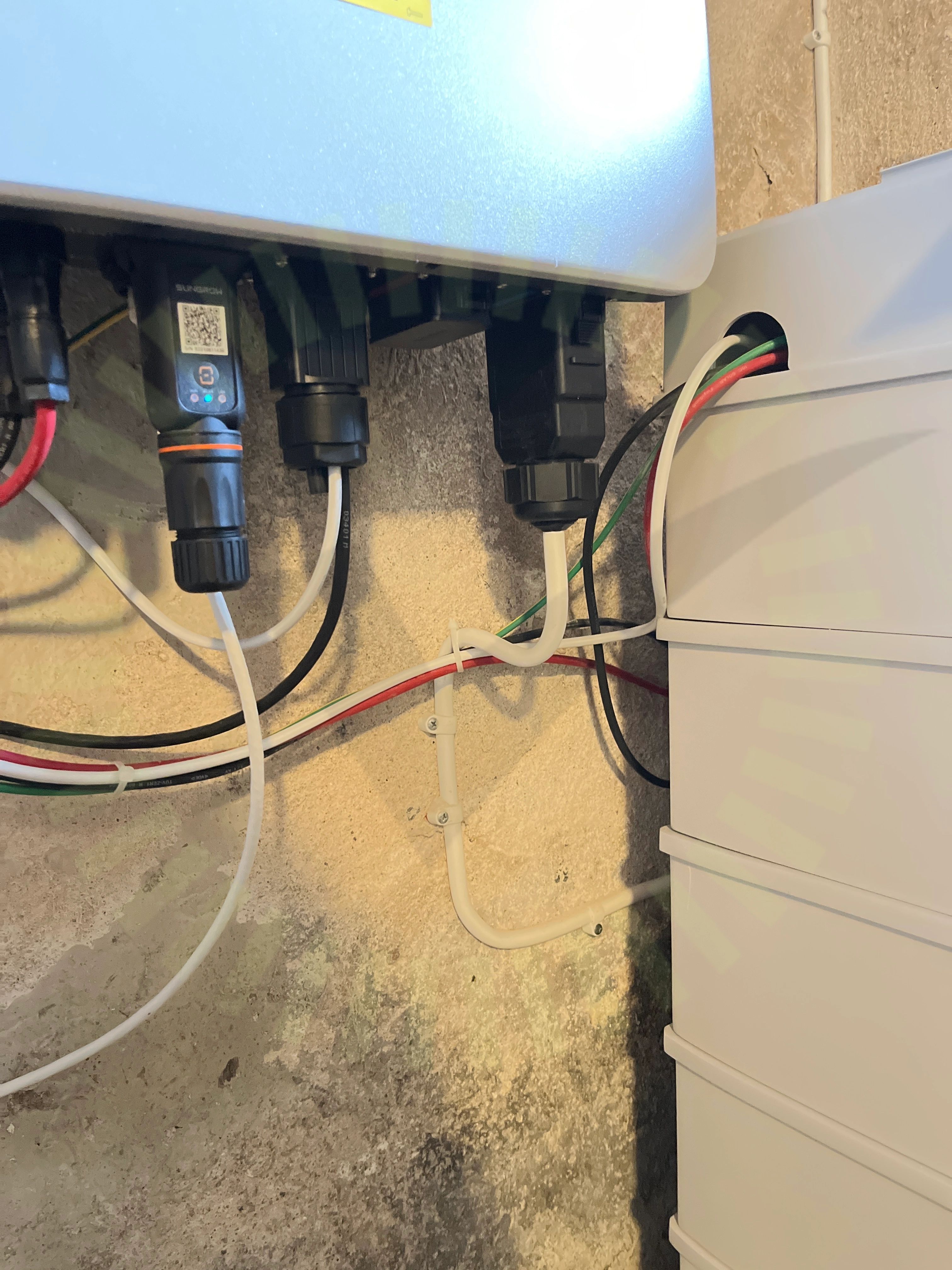

Batteri PE

5.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning, denna går bara till växelriktaren som i sin tur inte är jordad.

SBR064-256-UEN-Ver19-202302, Sida 26

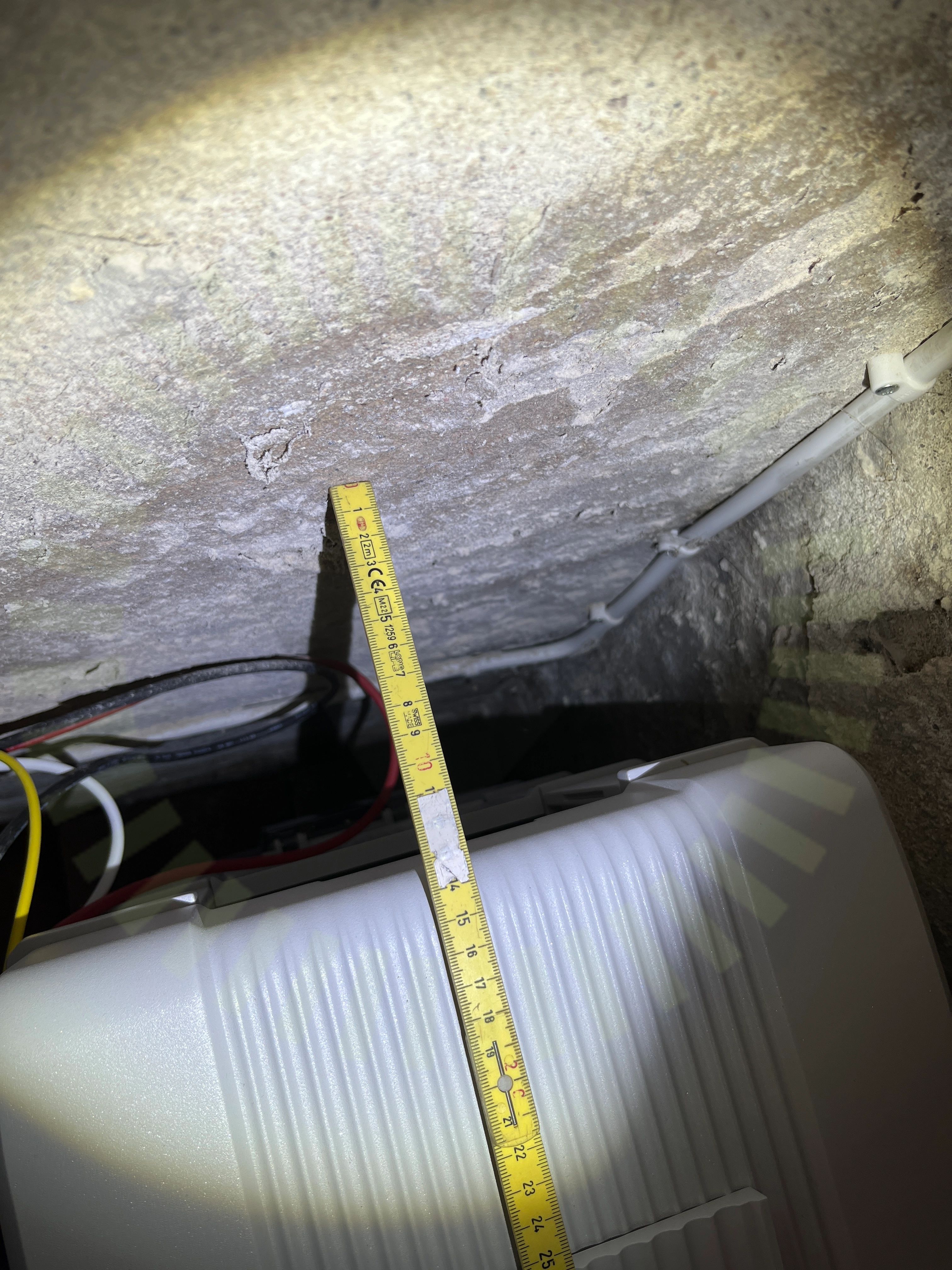

Närliggande objekt

5.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

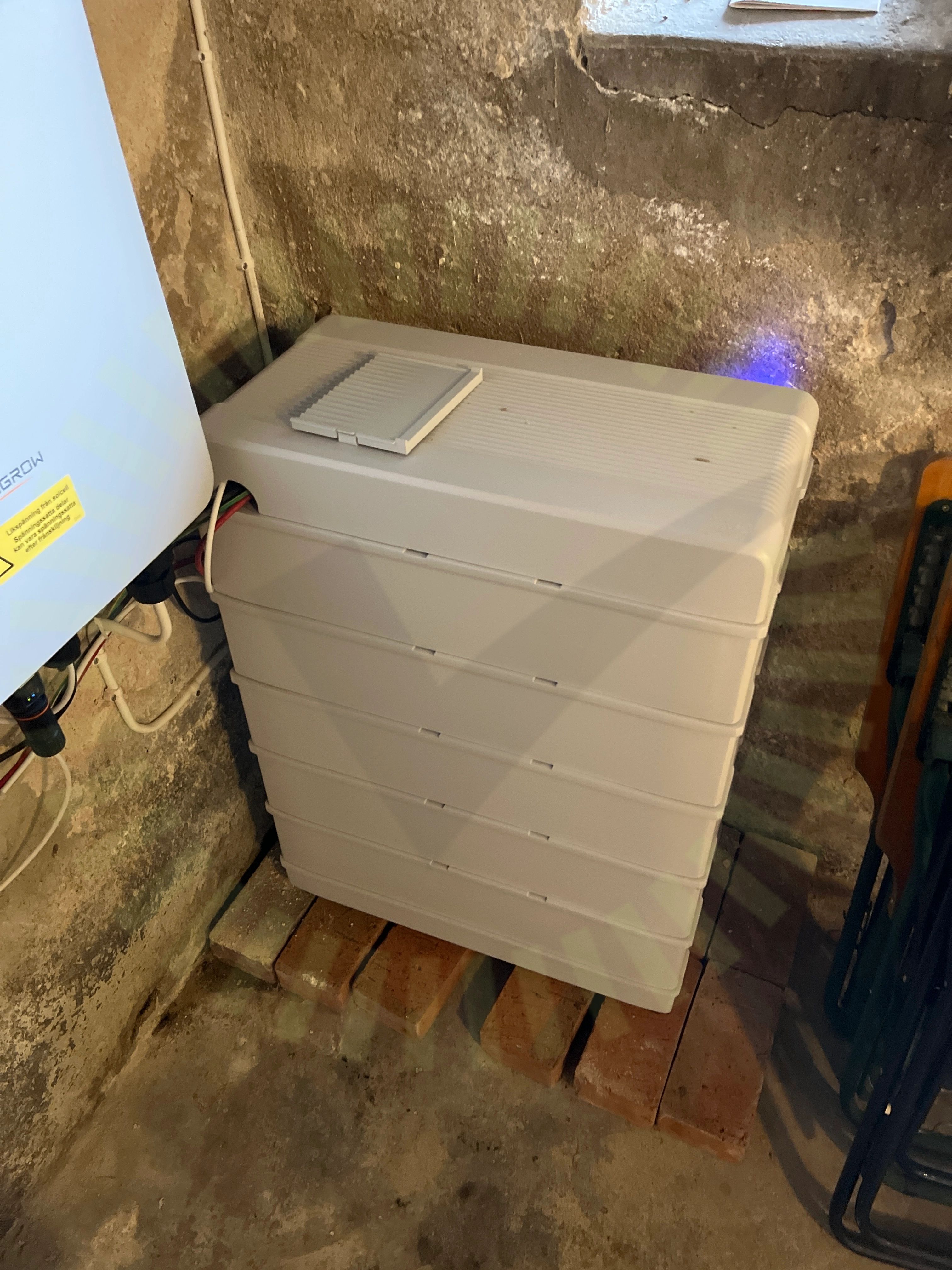

Fastsäkring av produkt

5.3 Fastsäkring av produkt

Inte godkänd

Vägginfästning saknas.

SBR064-256-UEN-Ver19-202302, Sida 24

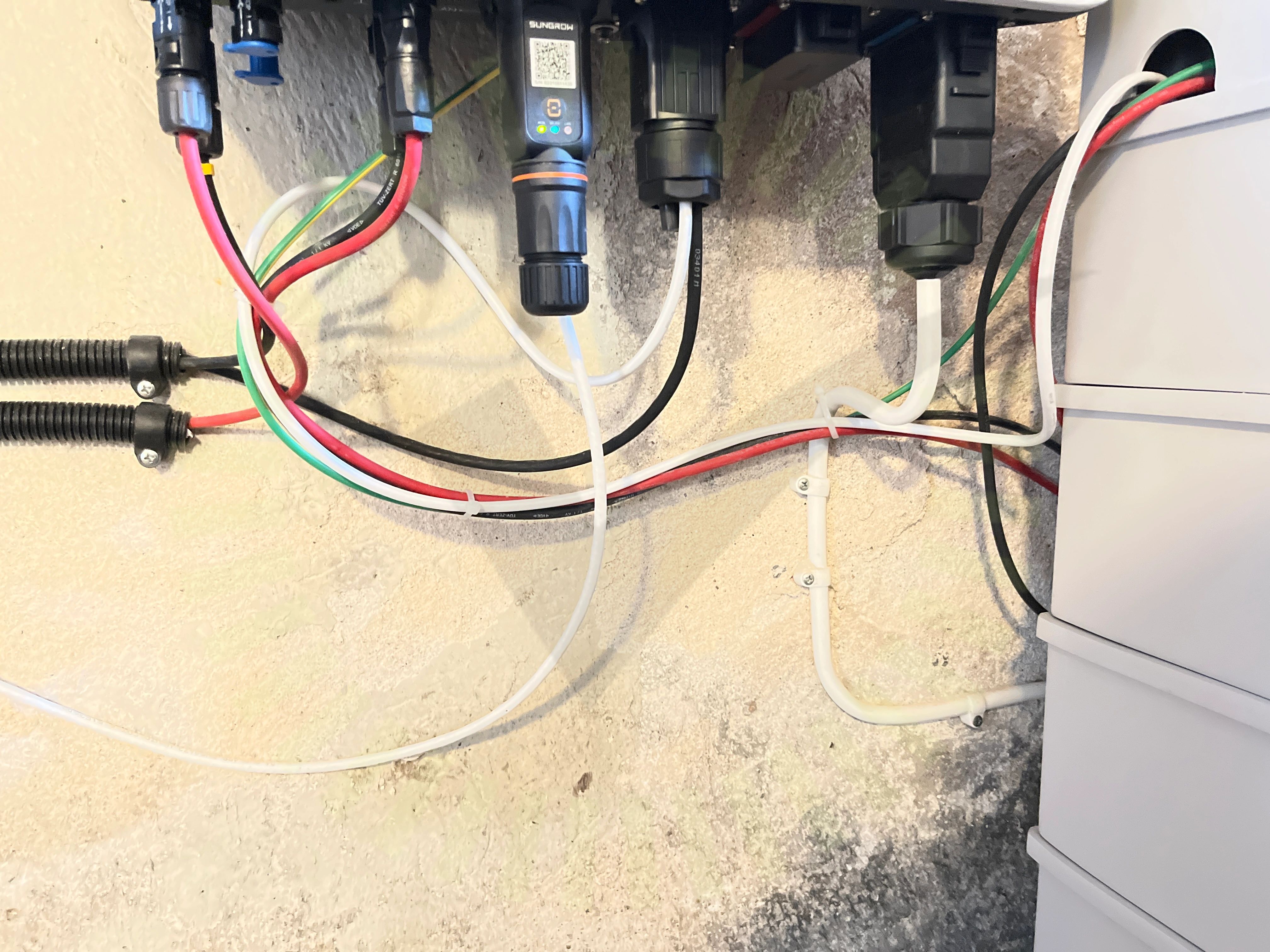

Uppfästning av kablage

5.4 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter

11/15
BatterimodulDC anslutningLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

3/40

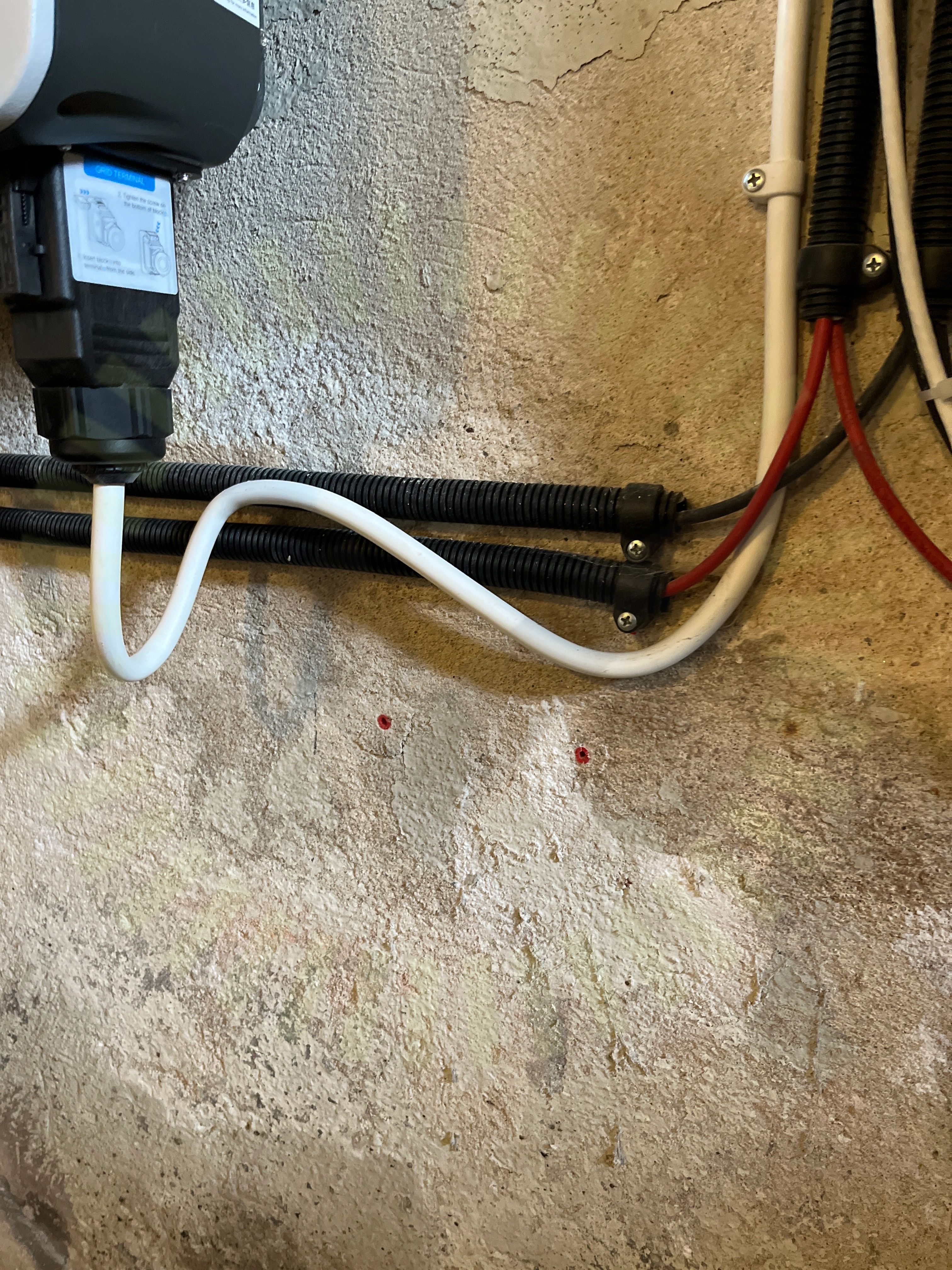

AC Kablage förläggning

6.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

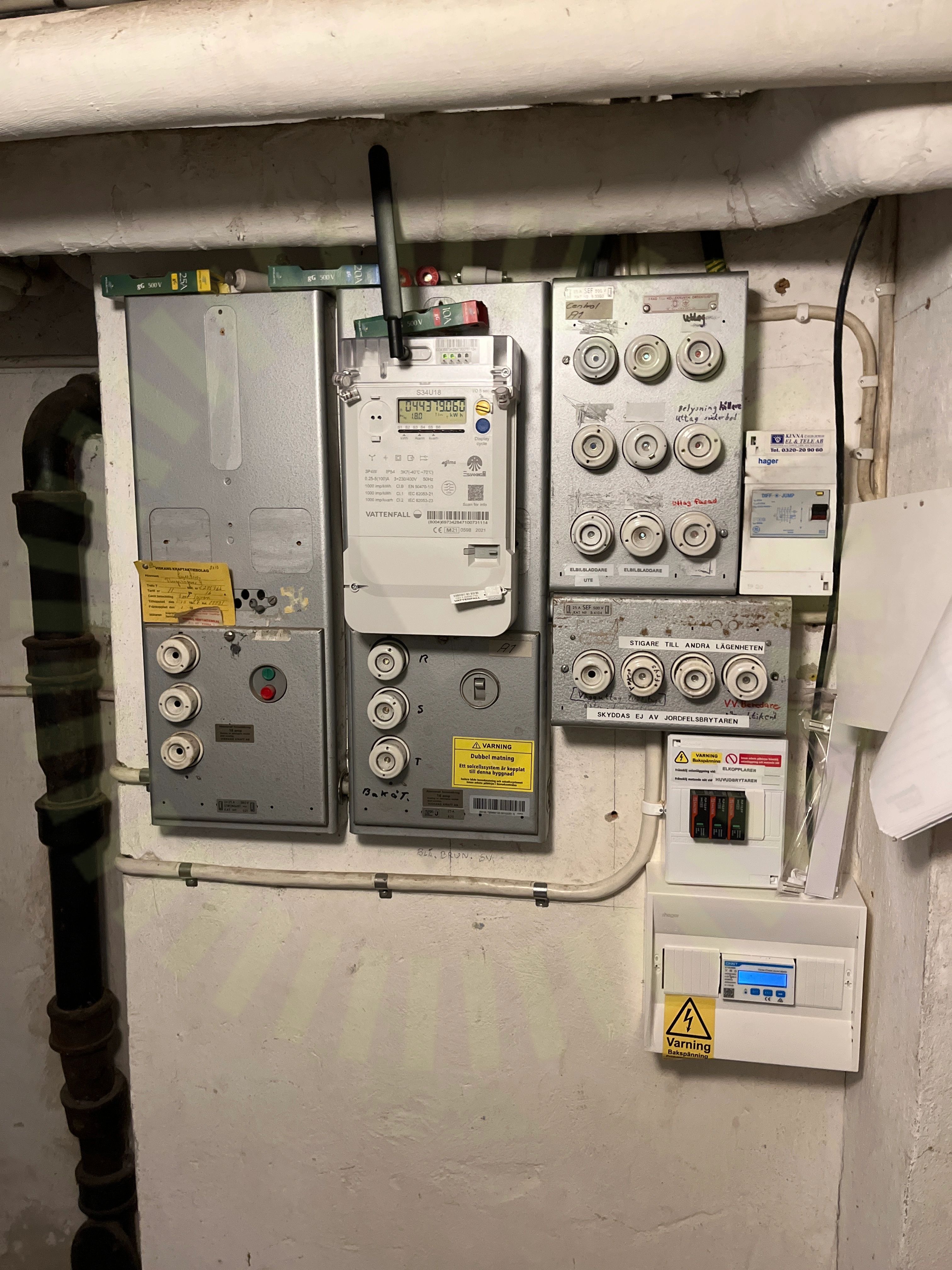

Informering av solceller

6.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Detta är enbart en potentialutjämning till batteriet. Detta gäller båda växelriktarna.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

37/40
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
