Besiktningsrapport
7.5
Installation av
1KOMMA5°
Datum
30 september 2024
Ort
HÄsselby, Stockholms län
Takstolsinfästning
Föremål mellan skena och panelram
Skenors avstånd till varandra korslager
+ 18
78% godkända
22% ej godkända
Om installationen
Paneler
SunTech: STPXXXS - C72/Vmhb
Paneler
SunTech: STPXXXS - C72/Vmhb
Montagesystem
K2: SingleRail: Single/CrossHook 3S
Montagesystem
K2: Speedrail Ballast
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Inte godkänd
Installationen är inte installerad enligt överenskommelse. Kund har blivit muntligt utlovad att installation ska ske med montagesystem som inte bryter tätskikt.
Godkända kontrollpunkter
2/3
Boningshus, K2: SingleRail: Single/CrossHook 3S
Anmärkningar
9/28

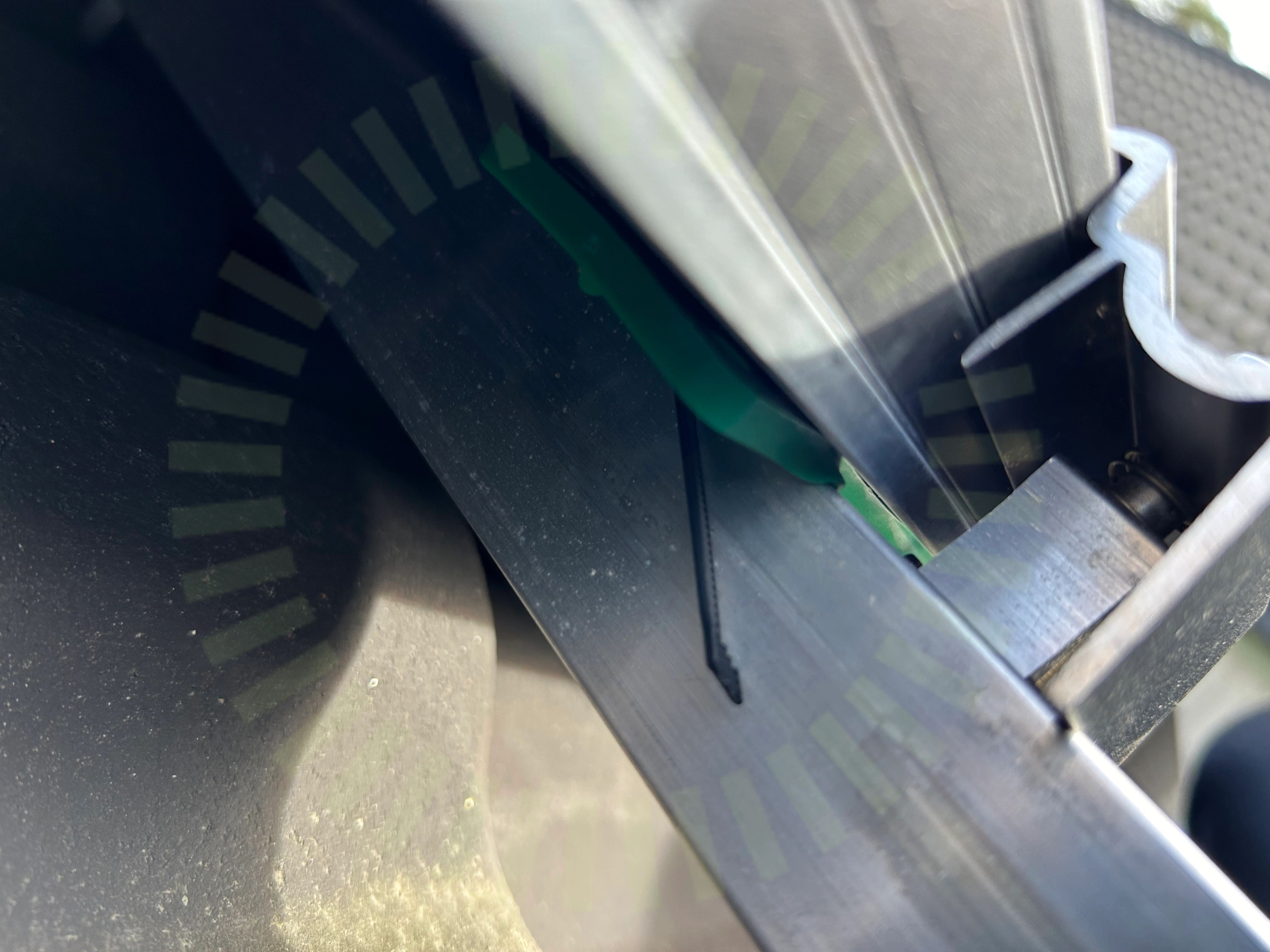

2.1 Föremål mellan skena och panelram
Inte godkänd
Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

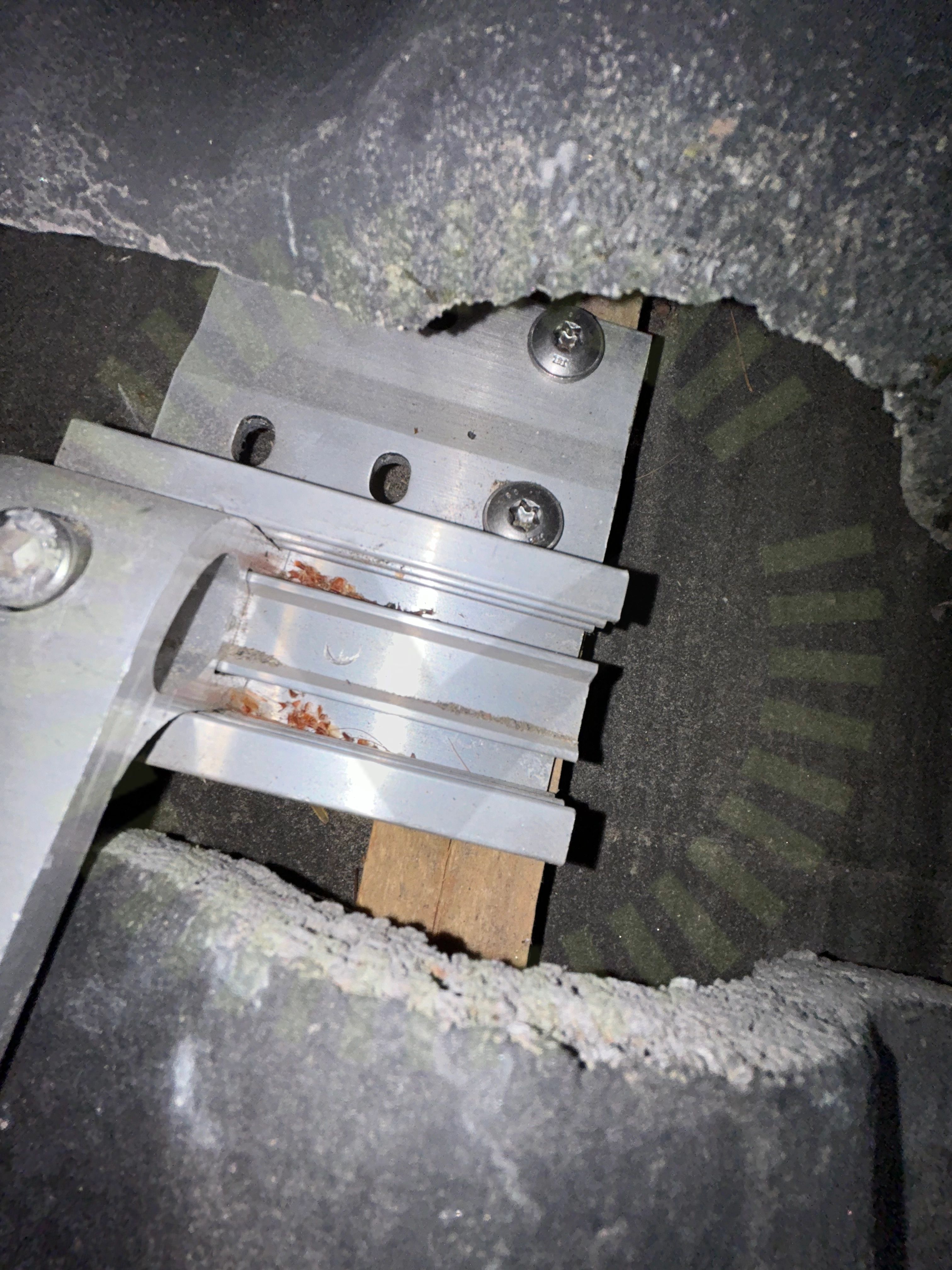

2.2 Infästning utanför takstol
Inte godkänd
Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

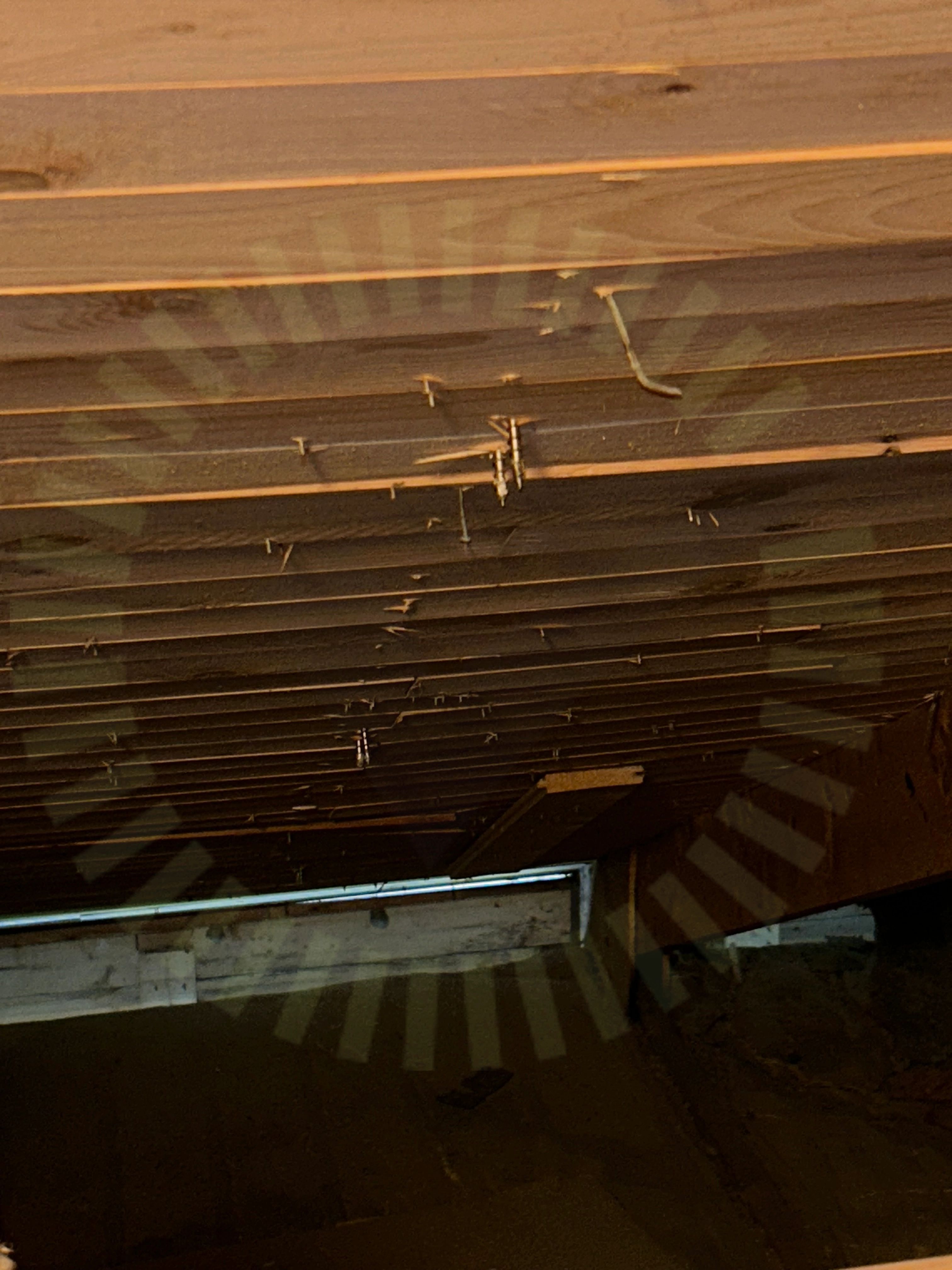

2.3 Infästningar
Inte godkänd
En stor del av infästningarna sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

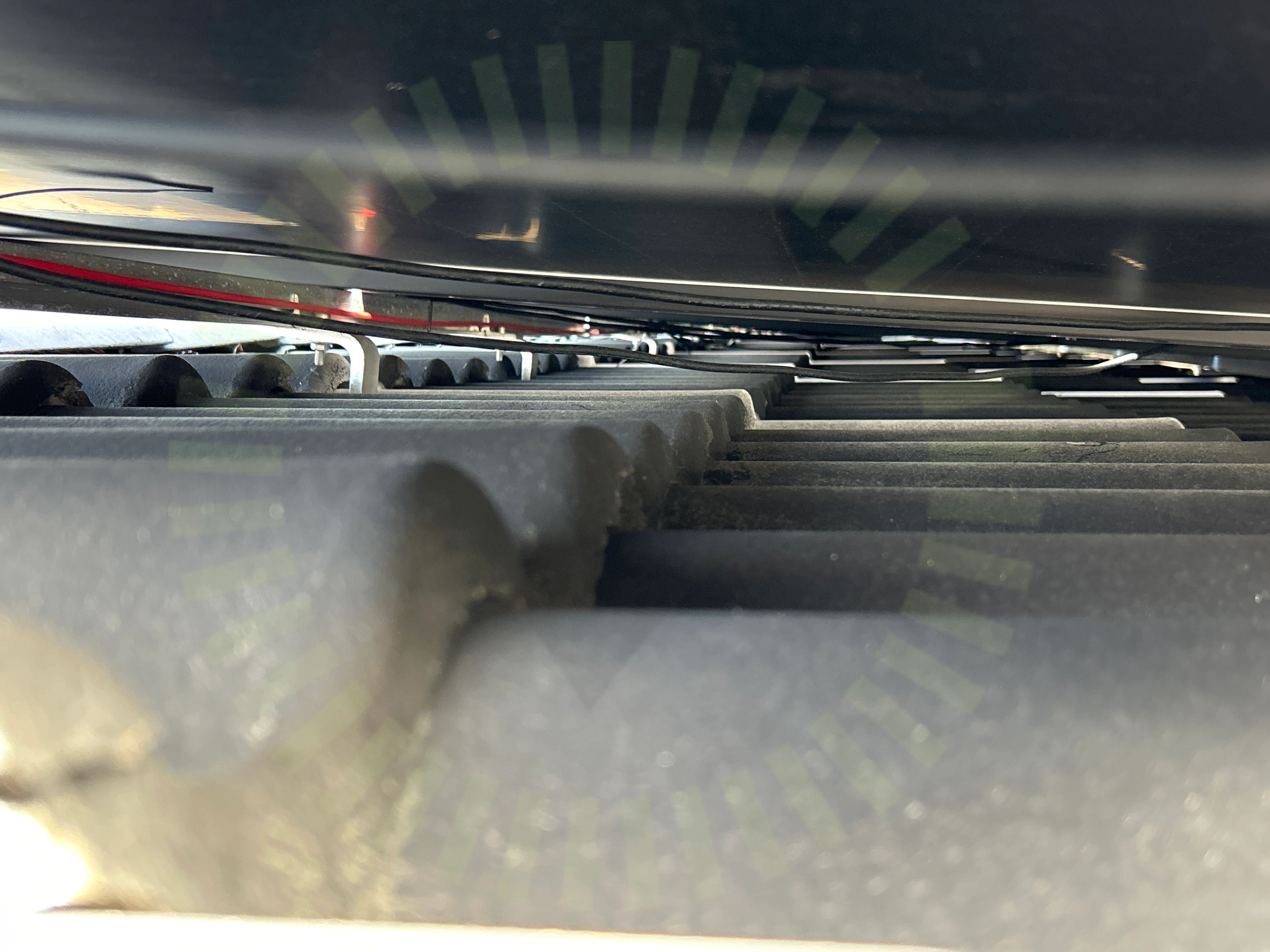

2.4 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

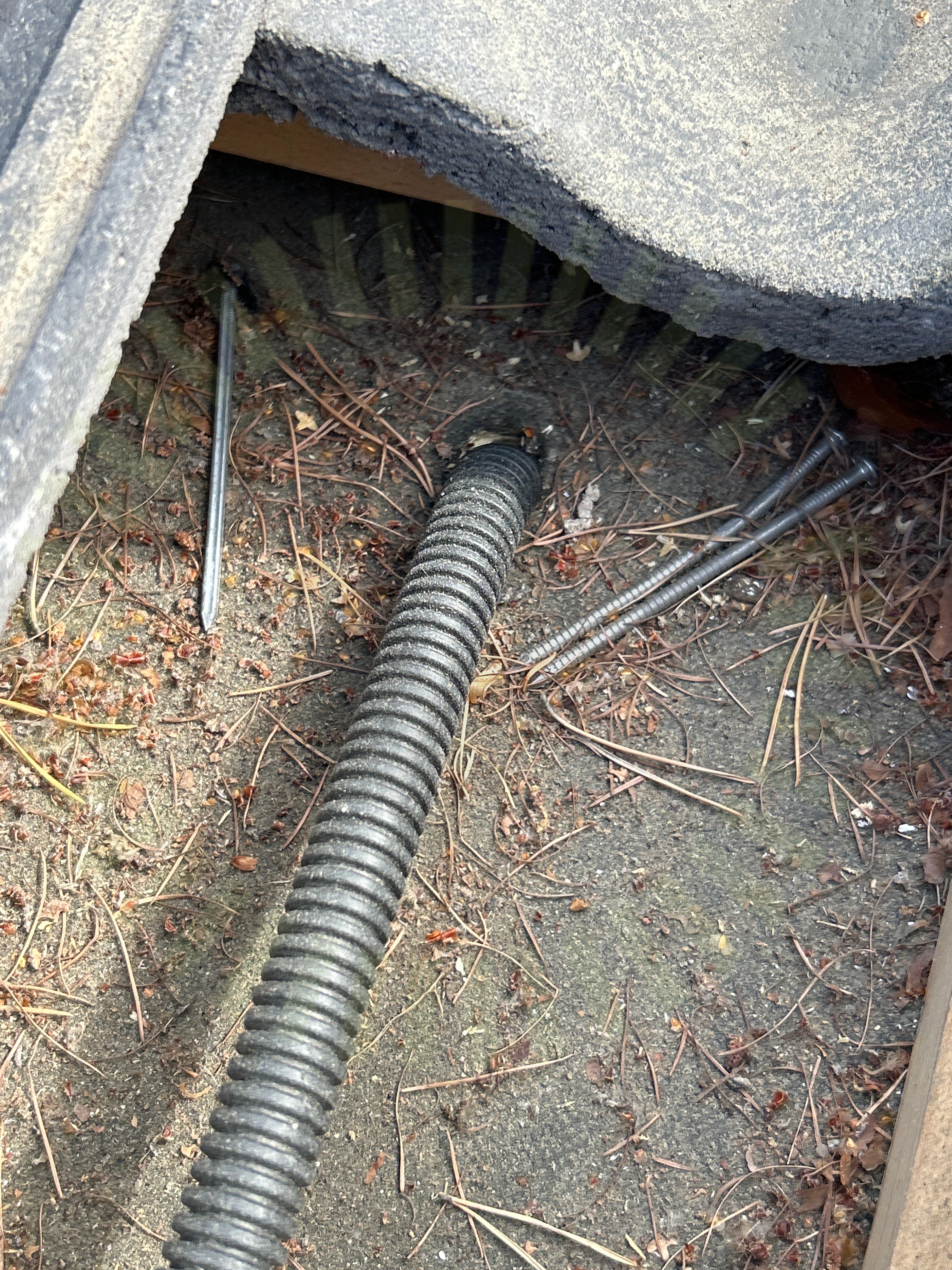

2.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

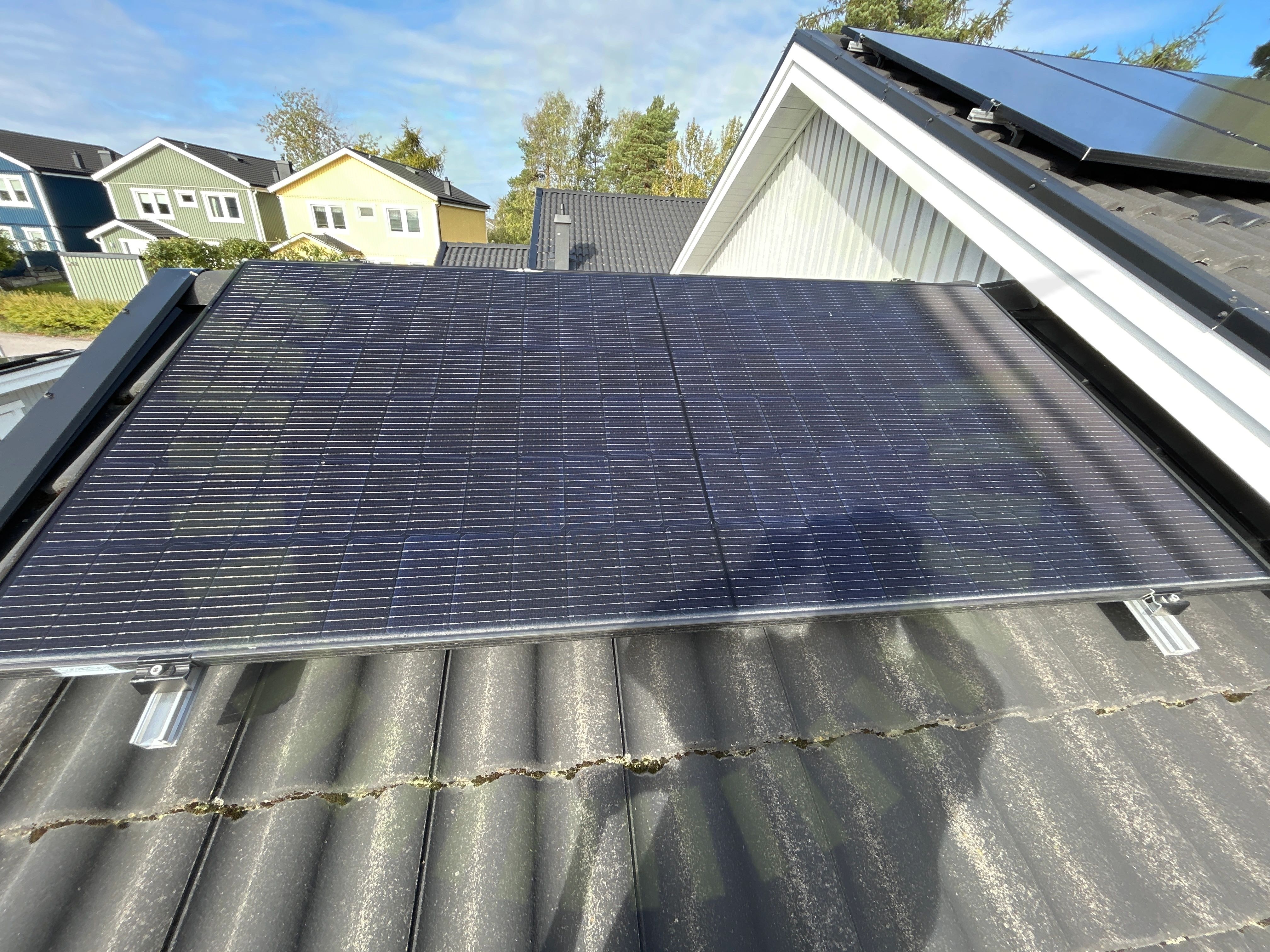

2.6 Skenors avstånd till varandra korslager
Inte godkänd
Skenornas avstånd till varandra överstiger måttet angivet i snö- och vindlastberäkningen.

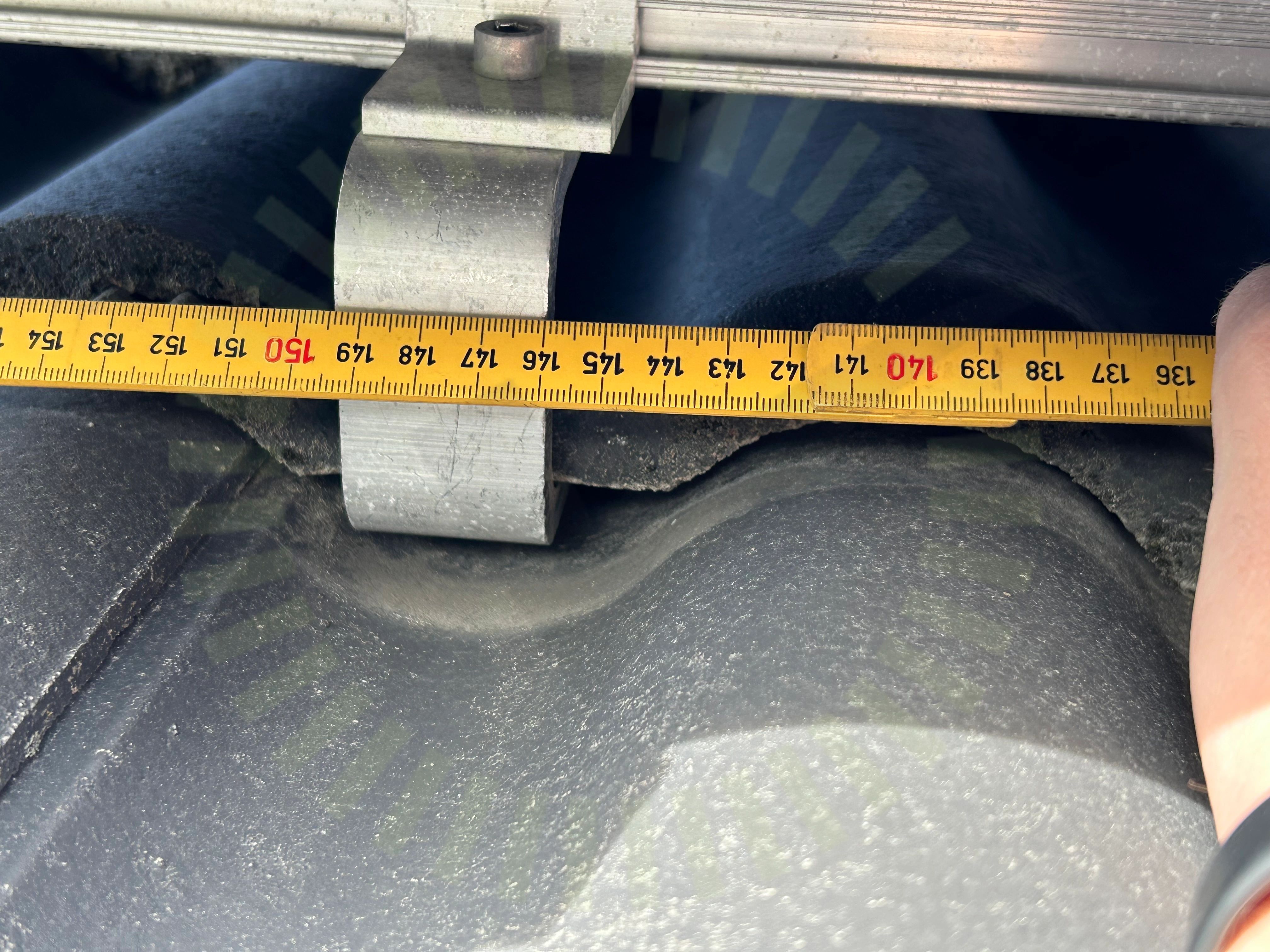

2.7 Takkrokarnas CC
Inte godkänd
Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen.
2.8 Takstolsinfästning
Inte godkänd
Skruvar har missat takstolarna. Även kontrollerat utifrån att fler skruvar inte har använts.

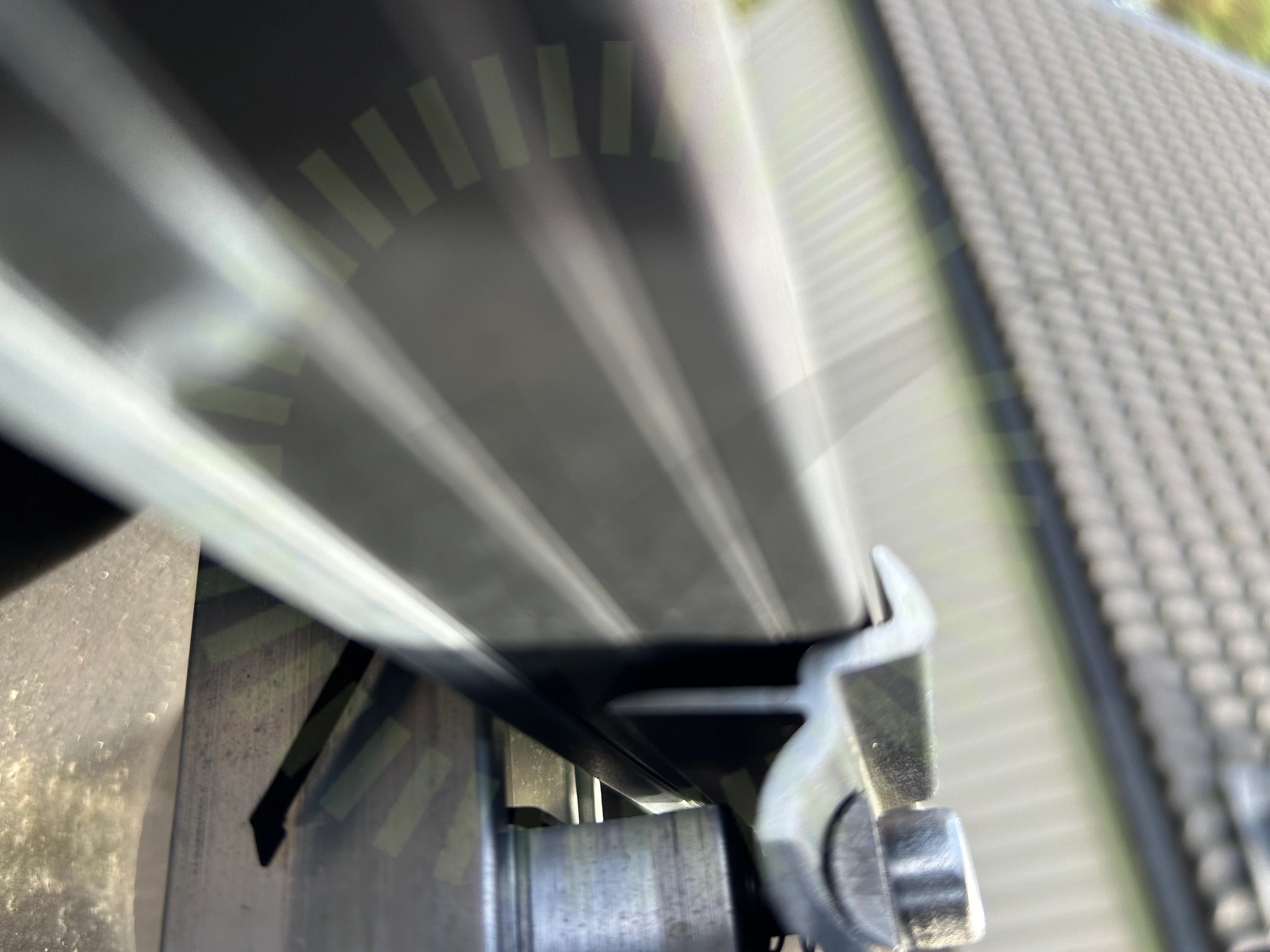

2.9 Ändklämmor
Inte godkänd
Ändklämma ligger inte korrekt mot panelens ram.
Godkända kontrollpunkter
19/28
Boningshus, SunTech: STPXXXS - C72/Vmhb
Anmärkningar
4/16
3.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

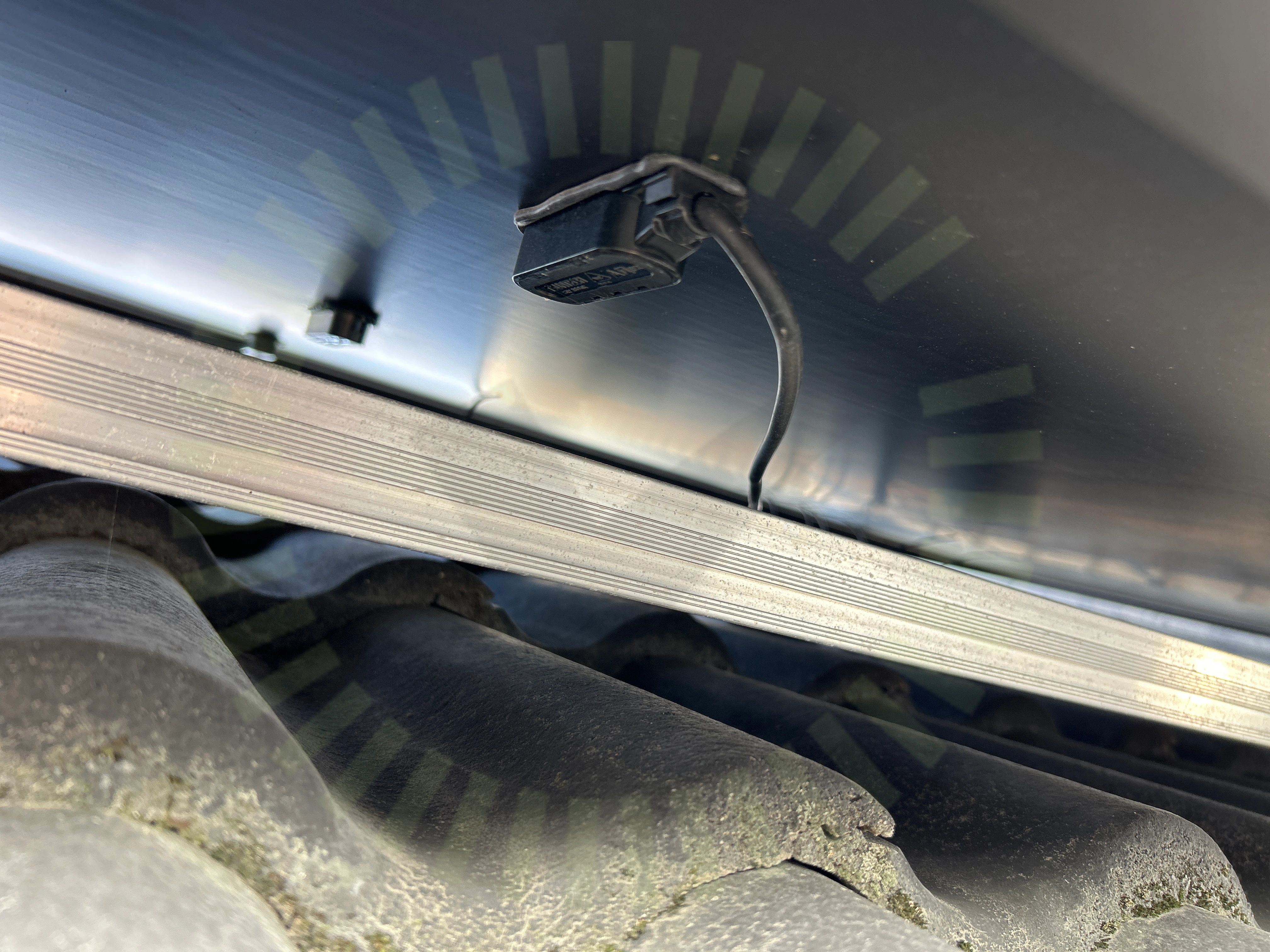

3.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
3.4 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
12/16
Papptak, K2: Speedrail Ballast
Anmärkningar
8/22
4.1 Ballastsystem
Inte godkänd
Systemet är inte avsett för ballast. Garantier från tillverkare gäller ej.

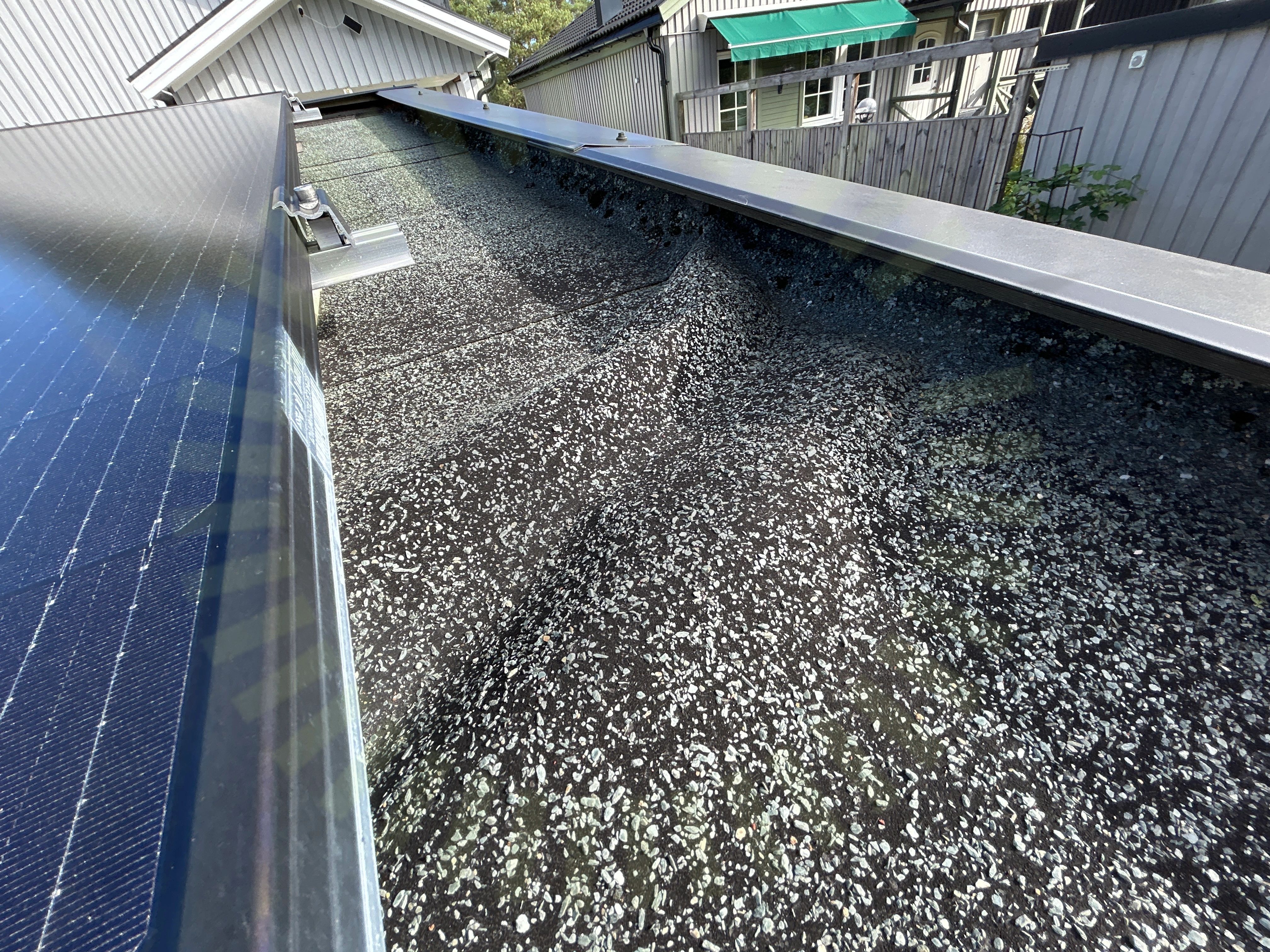

4.2 Skador
Kundkommentar
Luftbubblor i ytpappen har uppstått vid installationen.
4.3 SpeedLock
Inte godkänd
SpeedLock inte installerat enligt tillverkarens beskrivning.

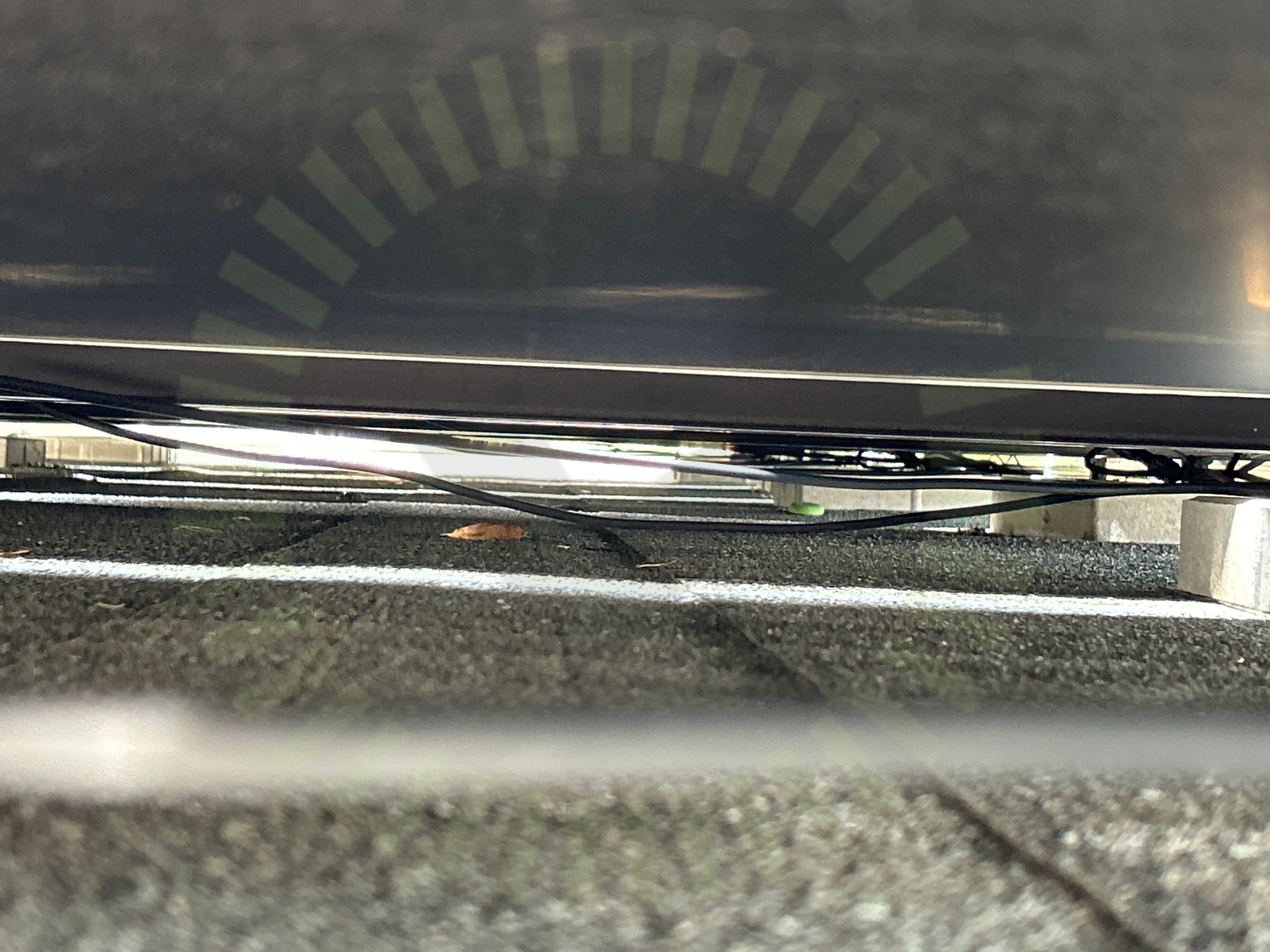

4.4 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.5 Skenornas infästning
Inte godkänd
Montagesystemet är inte till för ballast. Använd infästning är inte lämplig och backas inte av tillverkaren.
4.6 Skenornas överhäng
Inte godkänd
Montagesystemet är inte till för ballast. Korrekt underlag för överhäng saknas.

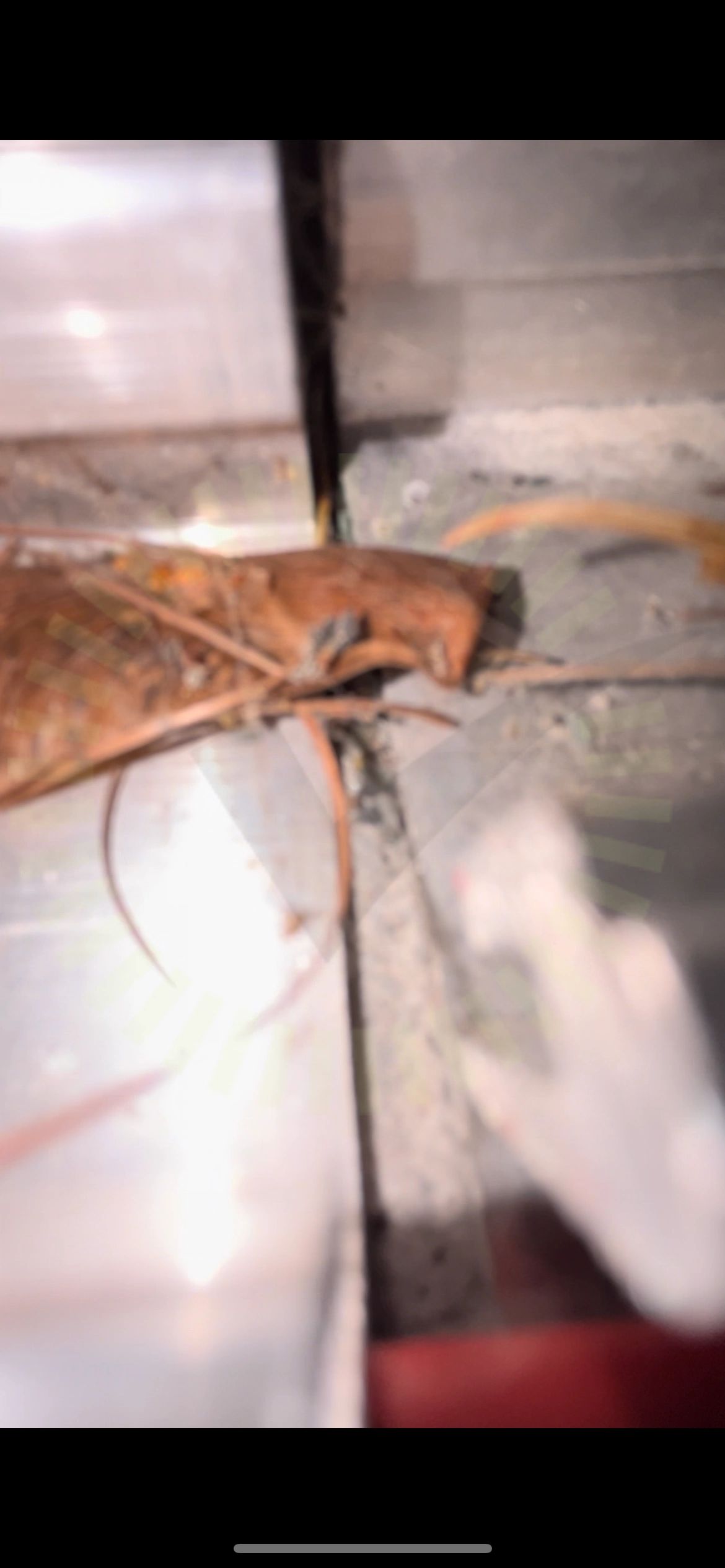

4.7 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
4.8 Snö- och Vindlastberäkning
Inte godkänd
Använt system är inte tänkt för ballast. Lastberäkning för installation saknas.
Godkända kontrollpunkter
14/22
Papptak, SunTech: STPXXXS - C72/Vmhb
Anmärkningar
3/15

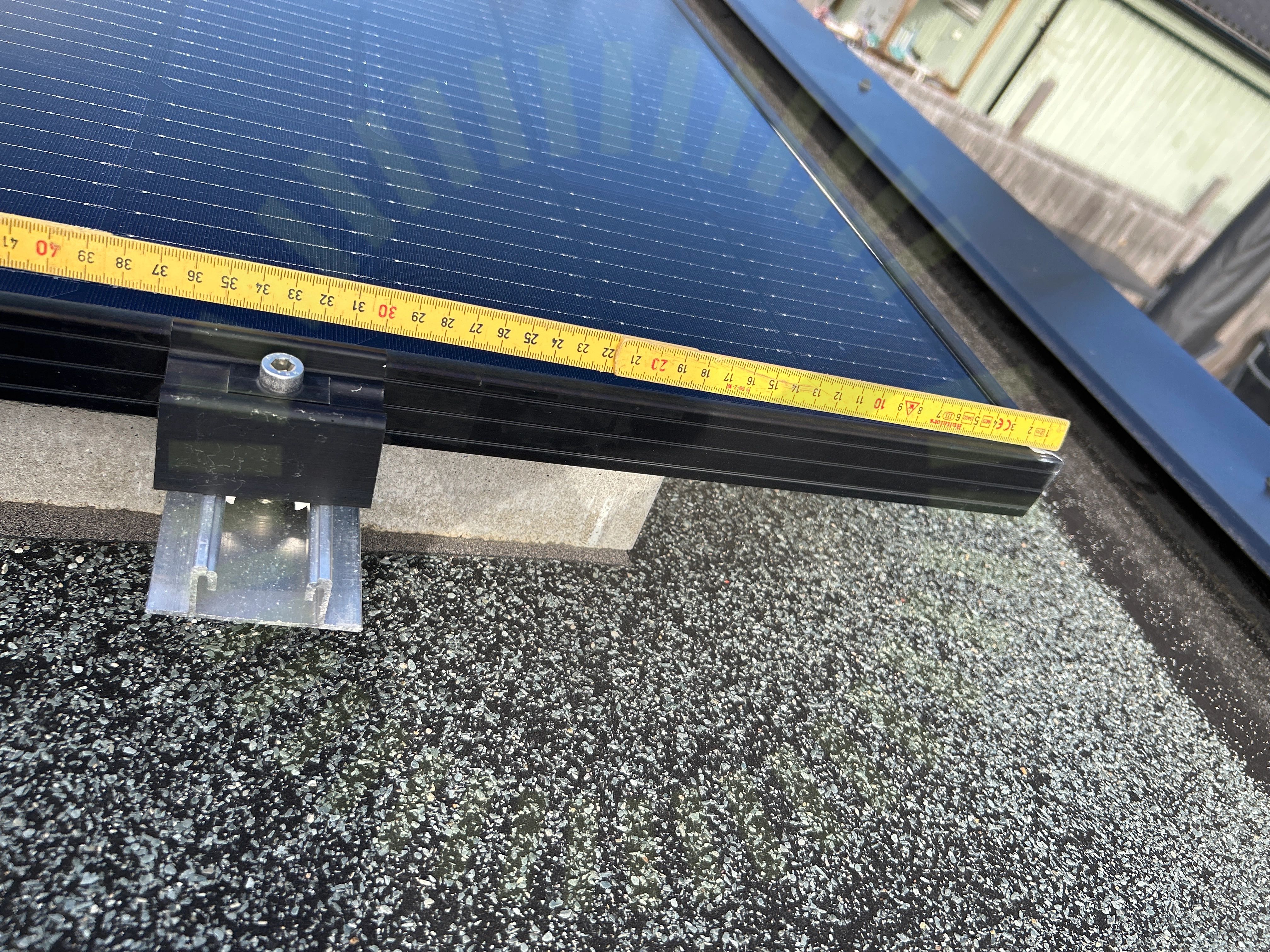

5.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

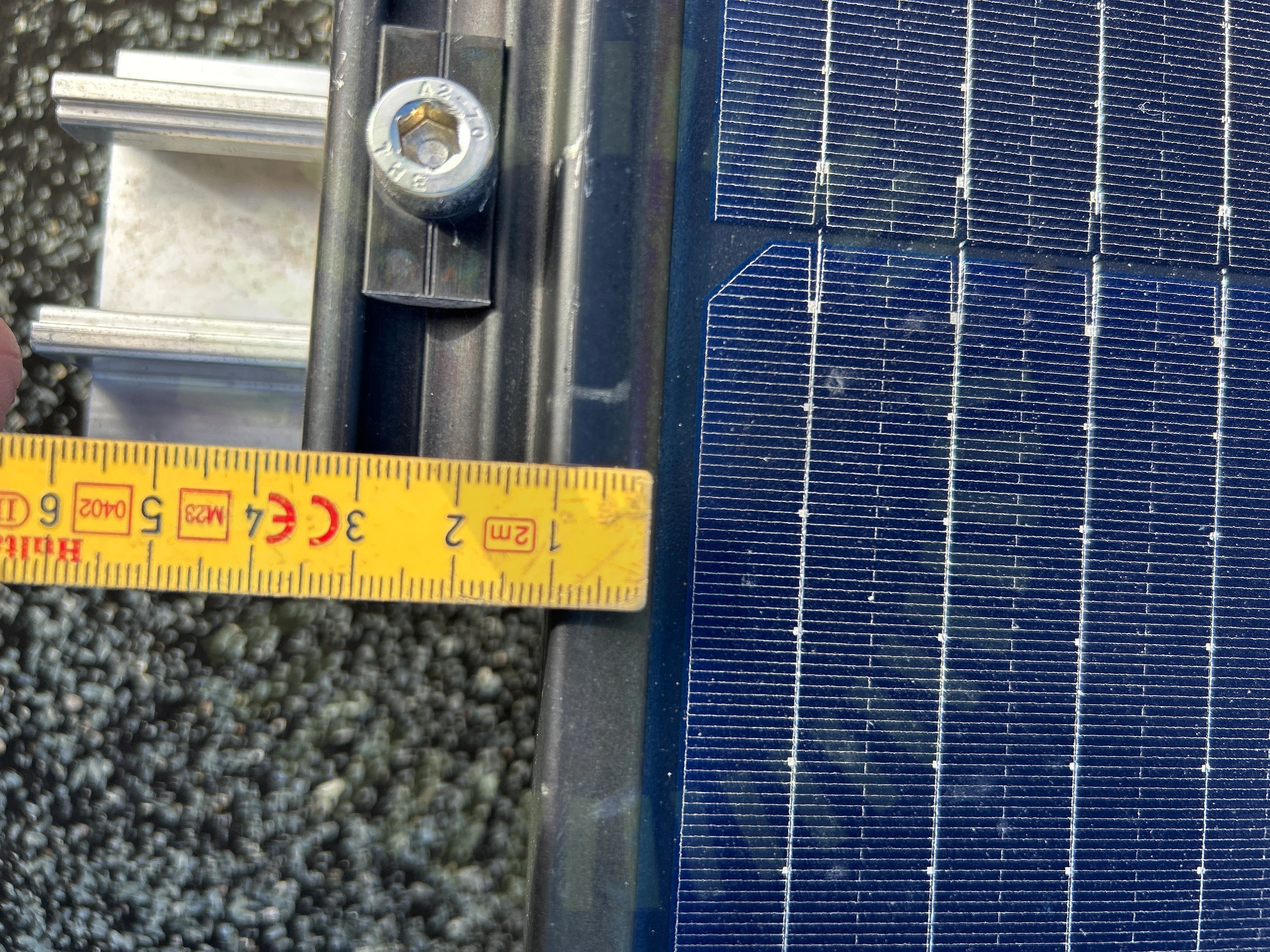

5.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
5.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
11/15
Ej tillgängligt vid besiktning
1/15
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
1/4

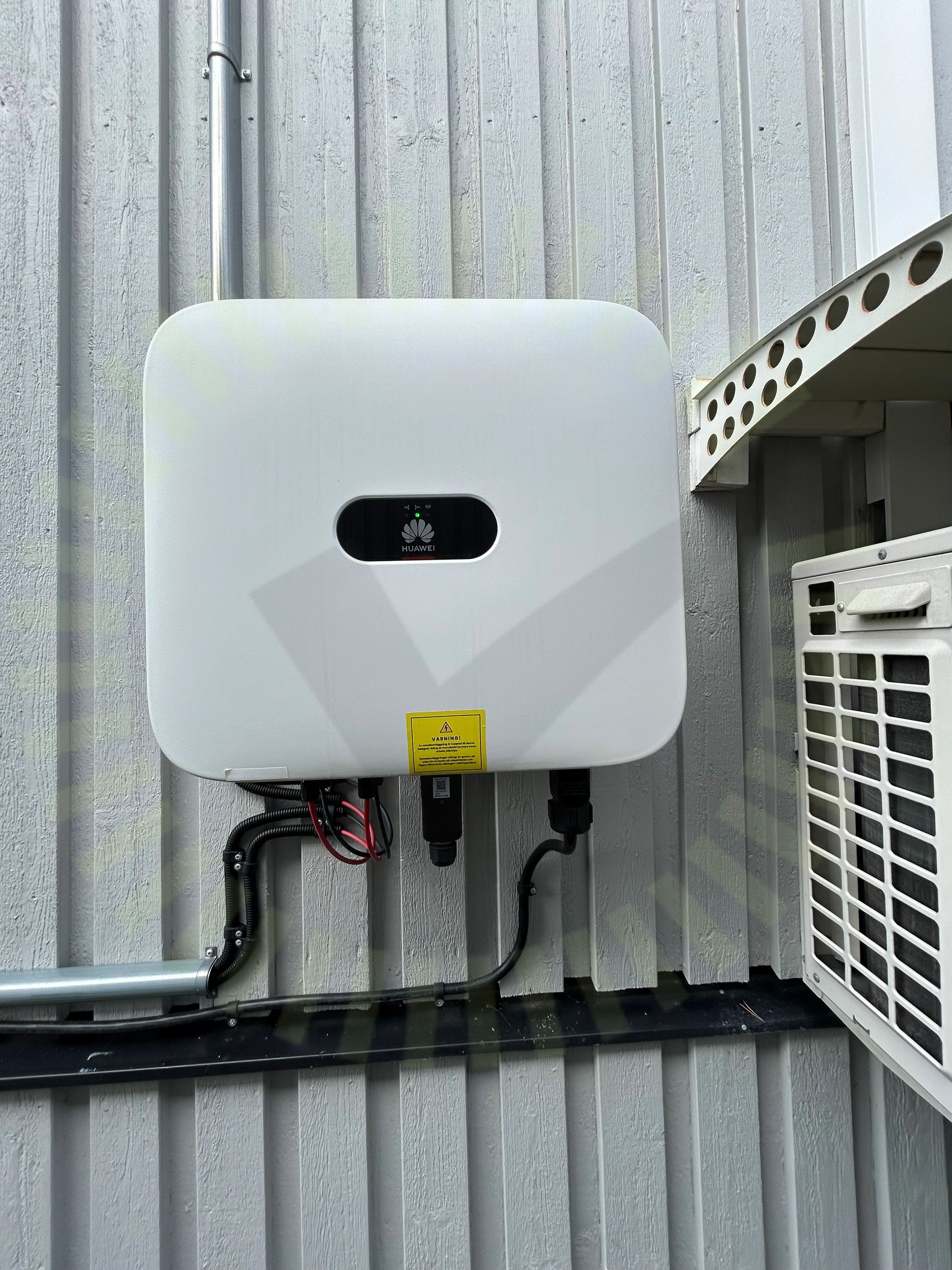

7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
3/37

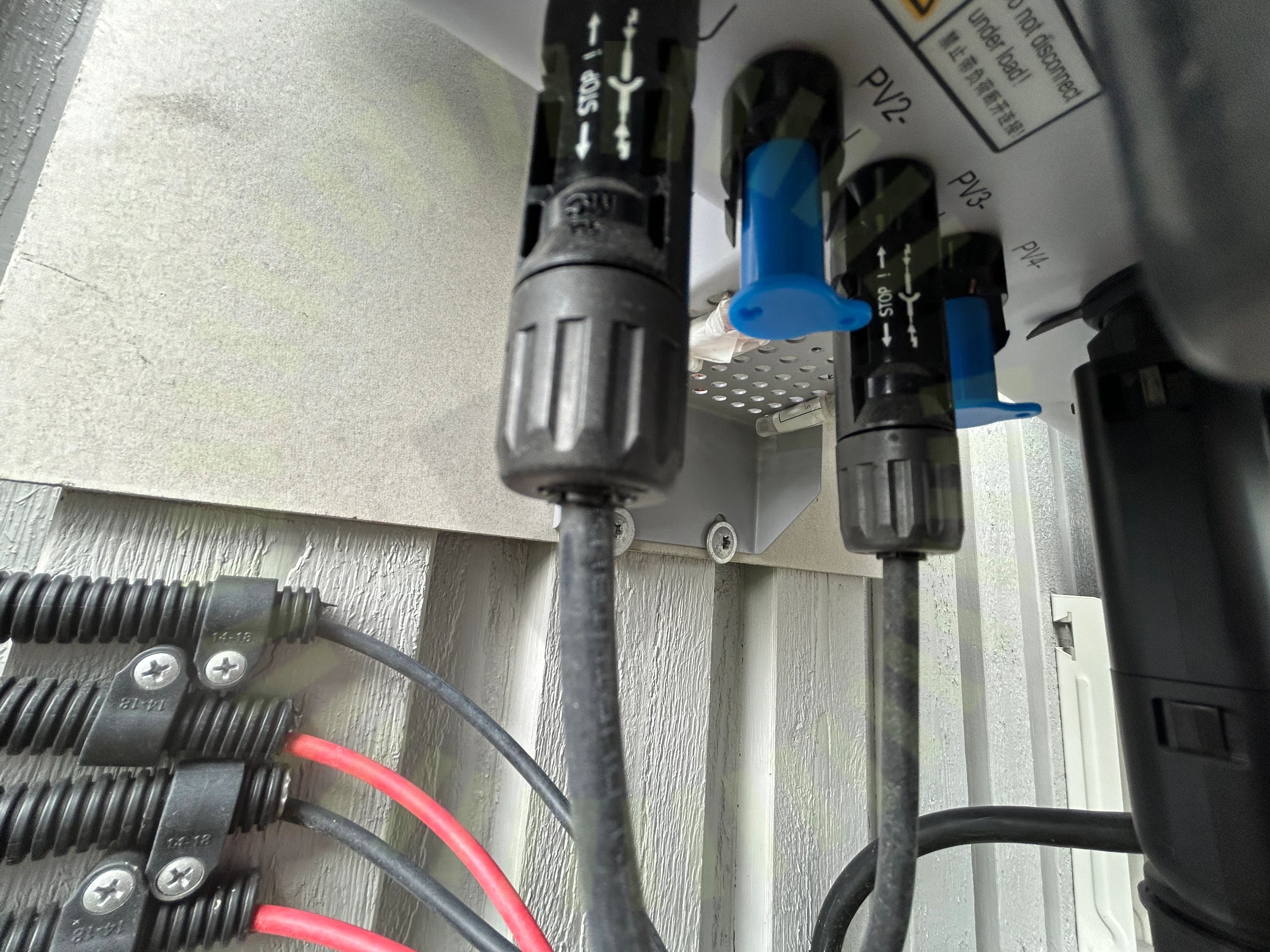

8.1 DC Kontakter förskruvning
Inte godkänd
Kontakternas förskruvning är bottnade och har skadat packningen.
8.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

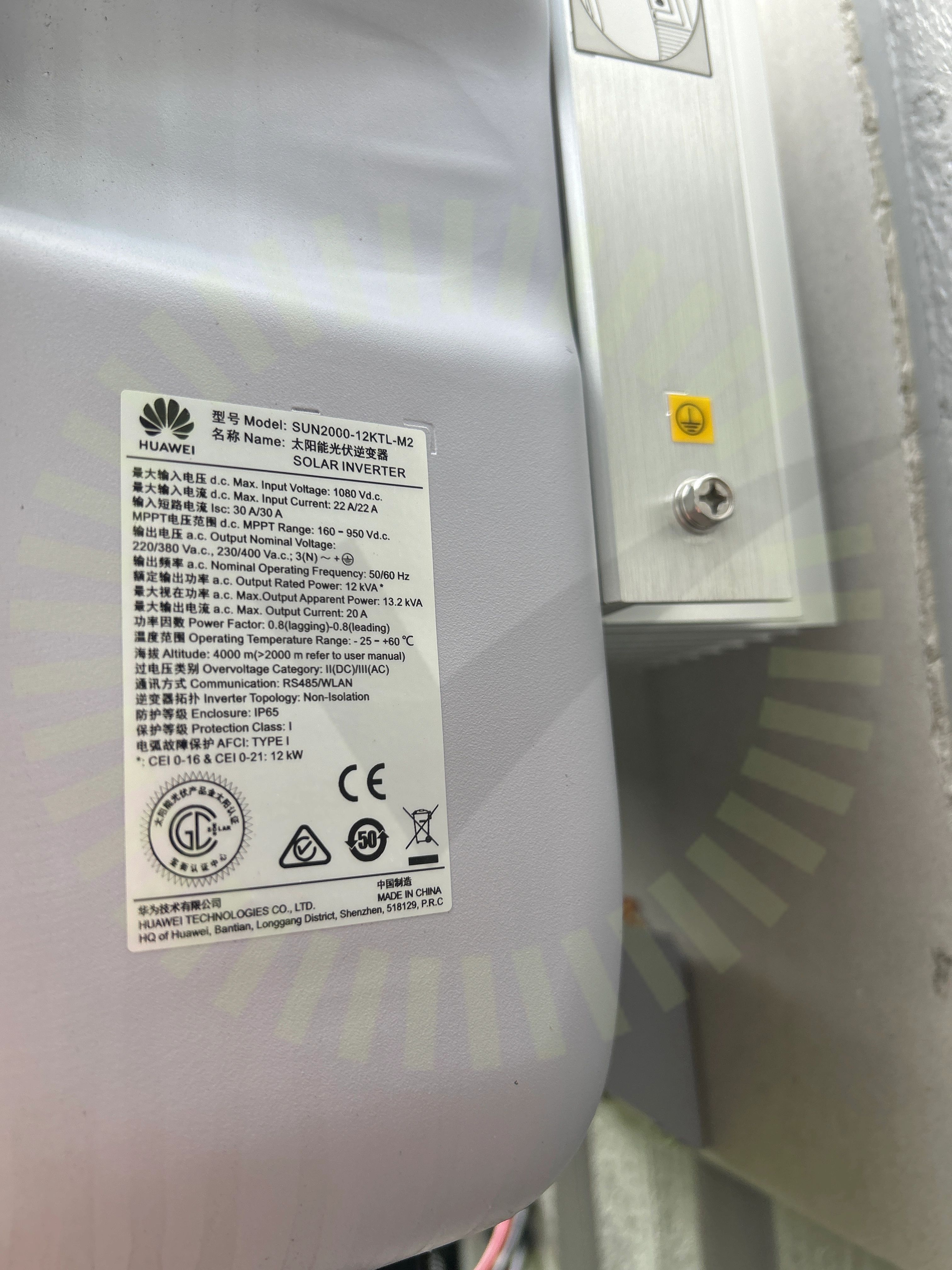

8.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
Godkända kontrollpunkter
34/37
