Besiktningsrapport

9.5

Installation av

SO Solkraft AB

Datum

8 augusti 2024

Ort

Järfälla, Stockholms län

Fästens placering

Klämmor rätt förläggning

Skenornas infästning

+ 2

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBB

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SH5-10RT-20

Batteri

SunGrow: SBR(XXX)

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (4)Säkerhetsbrytare AC (8)Tak 1, DMEGC: DM(XXX)M10RT-54HBB (18)Tak 1, DMEGC: DM(XXX)M10RT-B54HBB (18)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (18)Tak 1, Weland Stål: Råspont (26)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

13/15

Batteri PE

Batterimodul

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Ej tillgängligt vid besiktning

2/15

DC anslutning

Signalkabel batteri

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/8

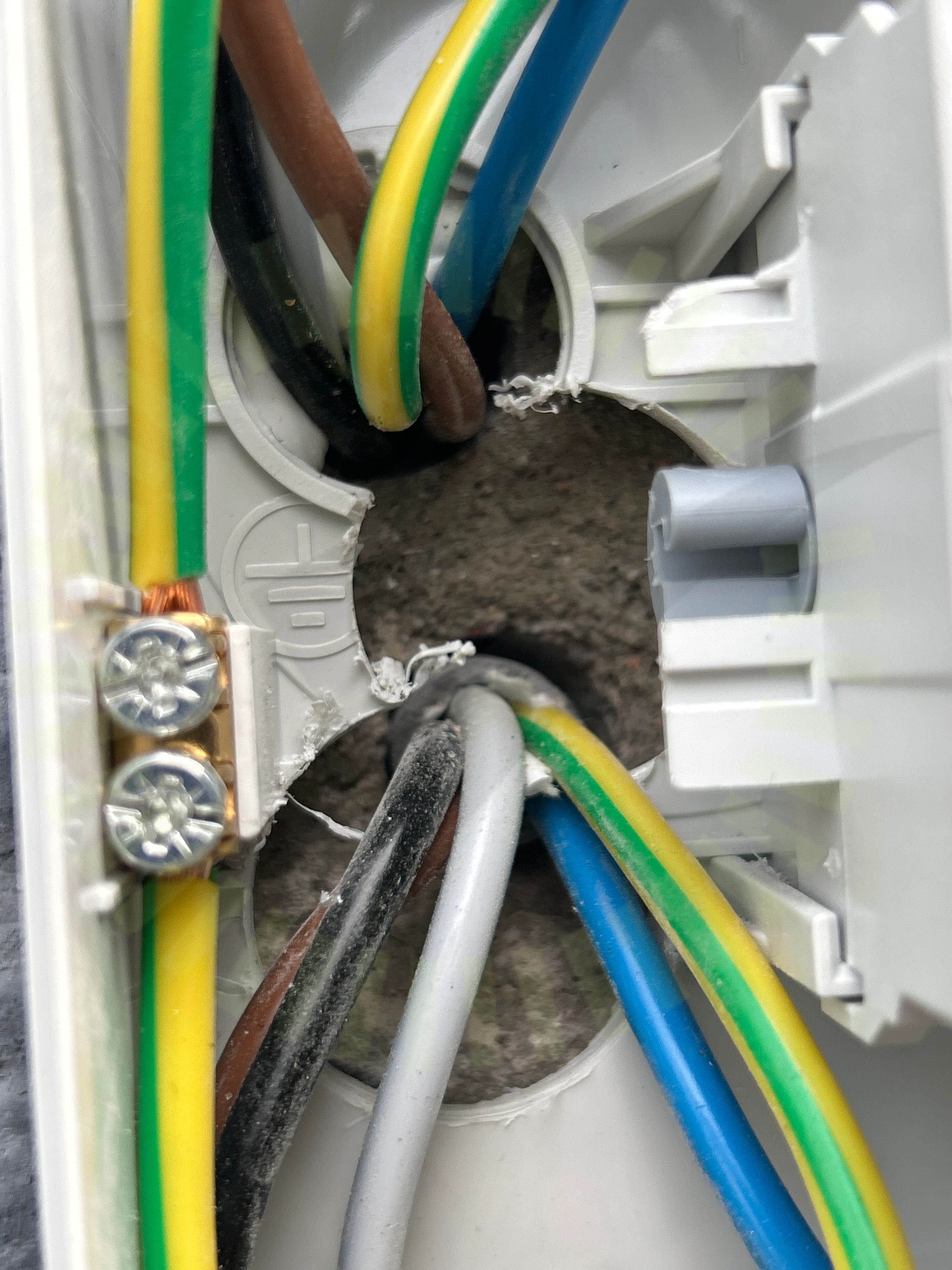

4.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

7/8

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-54HBB

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

1/18

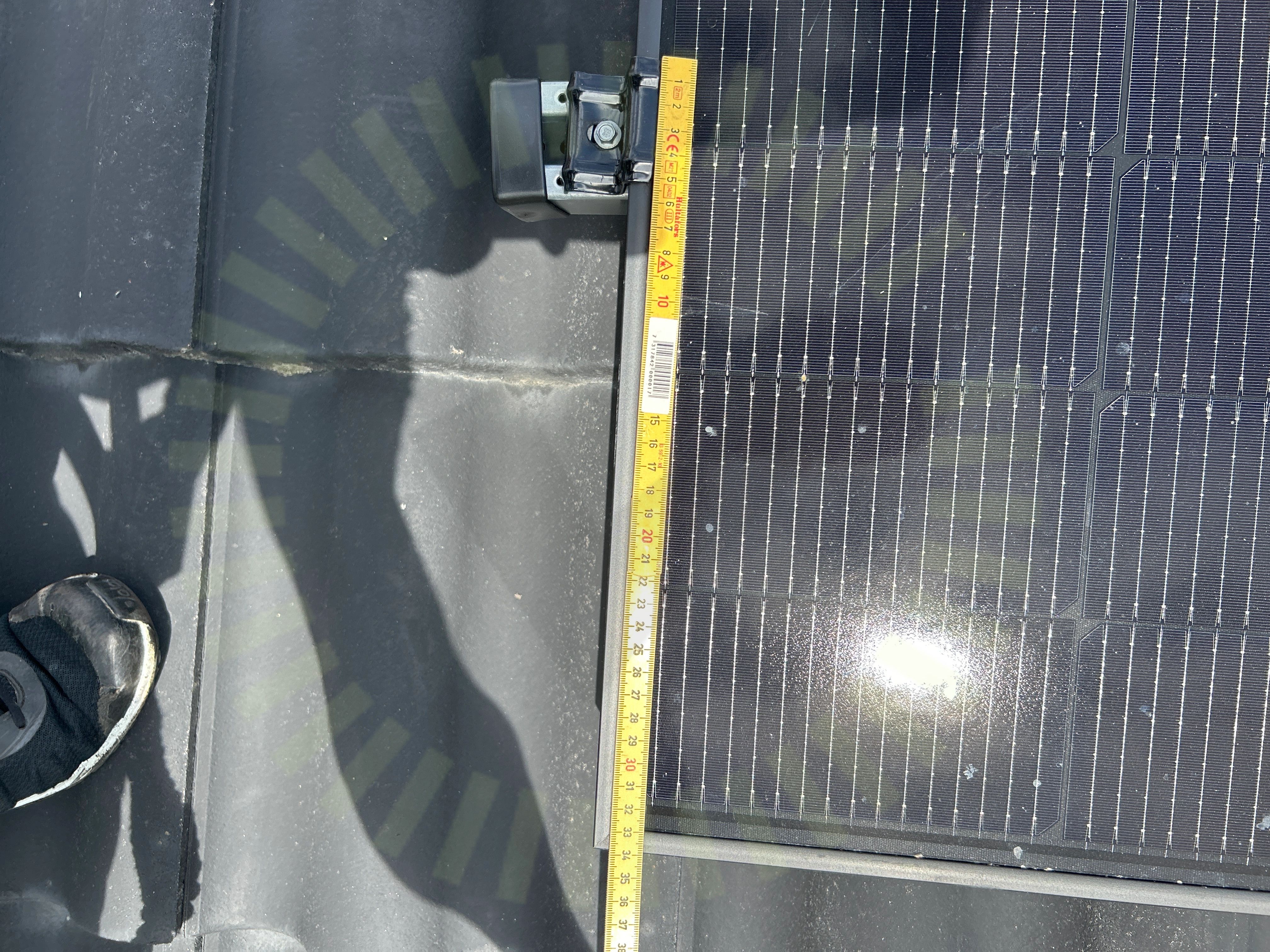

6.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

Godkända kontrollpunkter

17/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Tak 1, Weland Stål: Råspont

Anmärkningar

2/21

8.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 5 - 231109

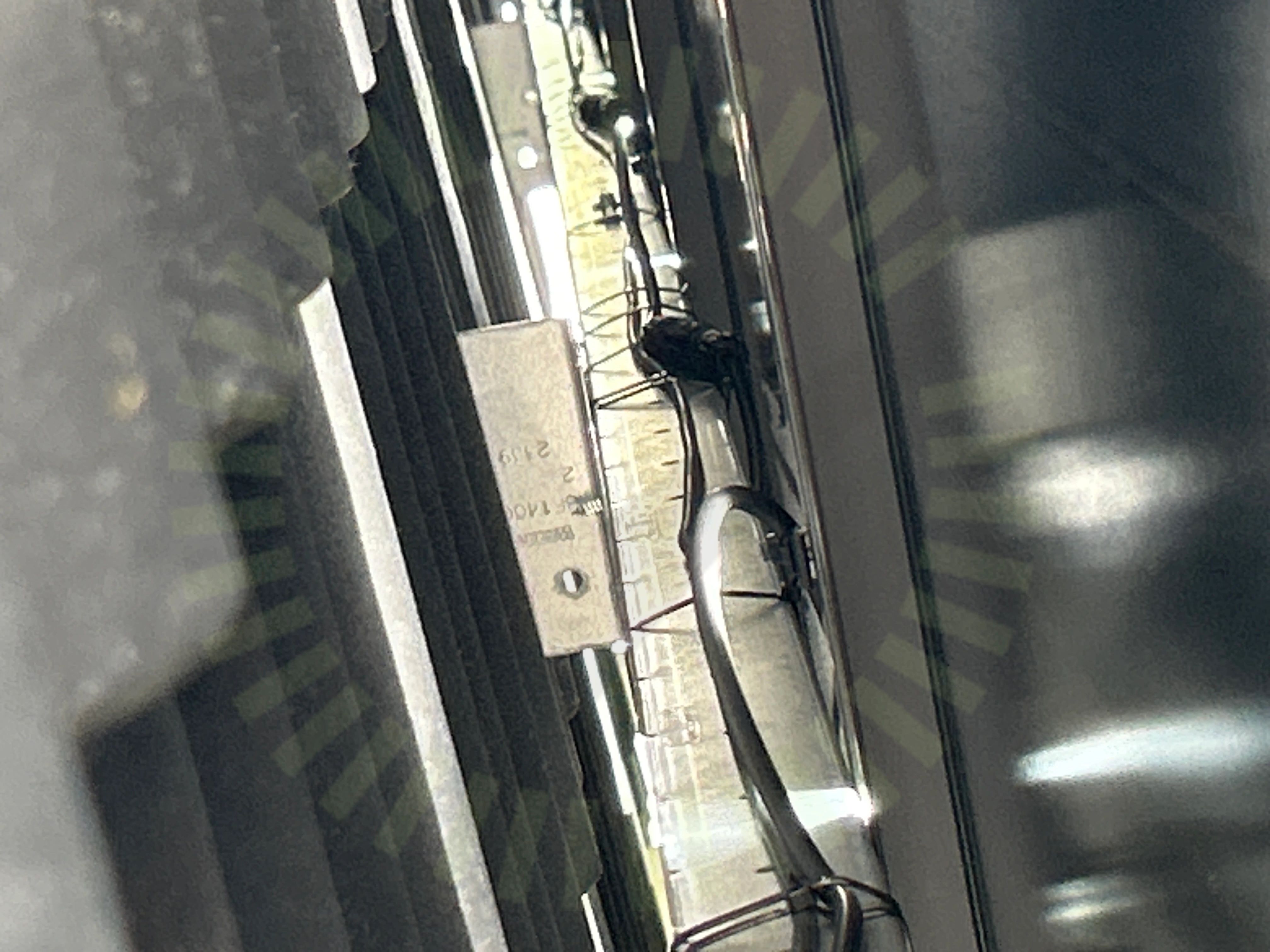

8.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/21

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Varselmärkning

Anmärkningar

2/4

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral.

SS 436 40 00 (712.514.101)

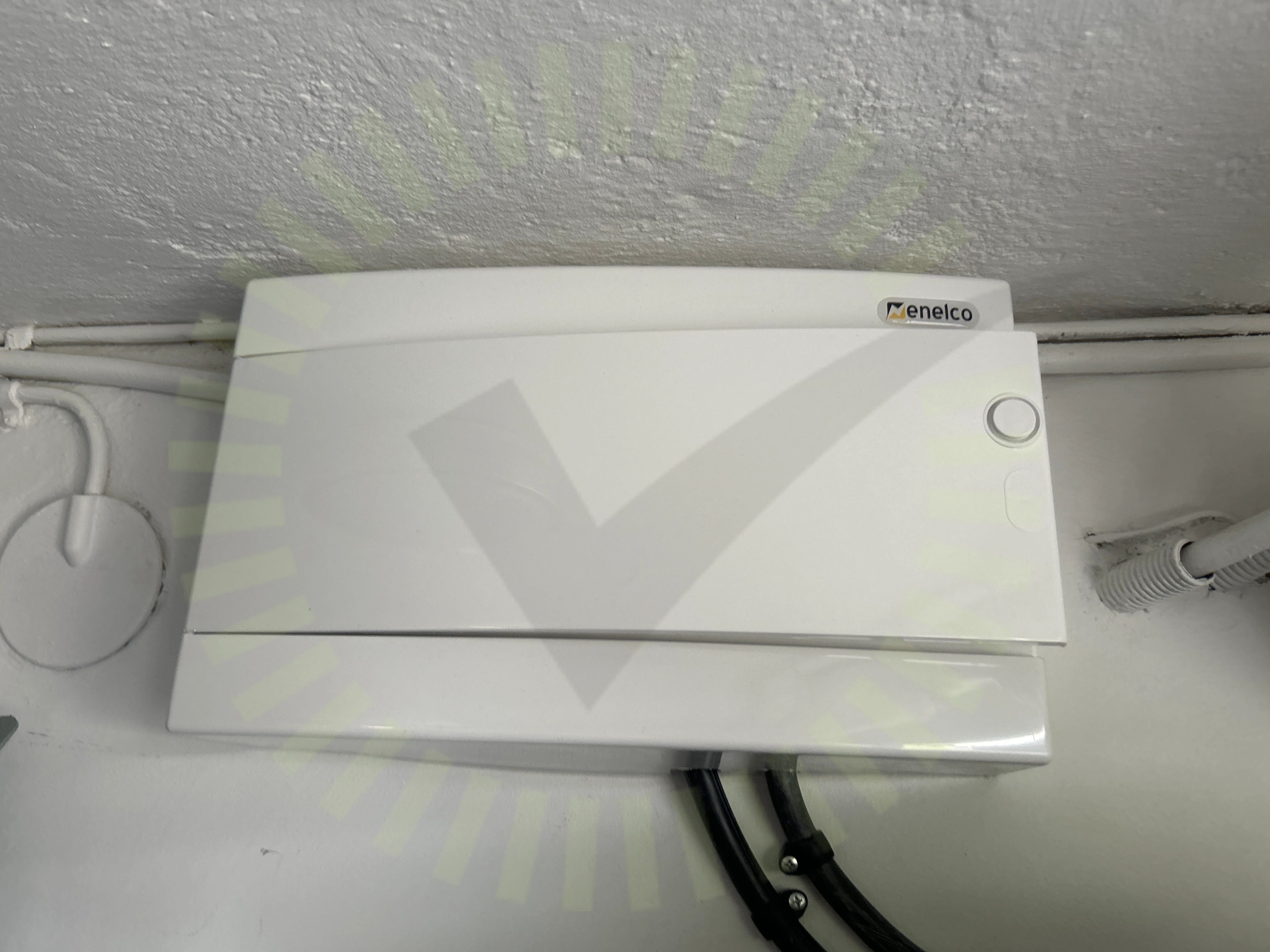

9.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Anmärkningar

1/34

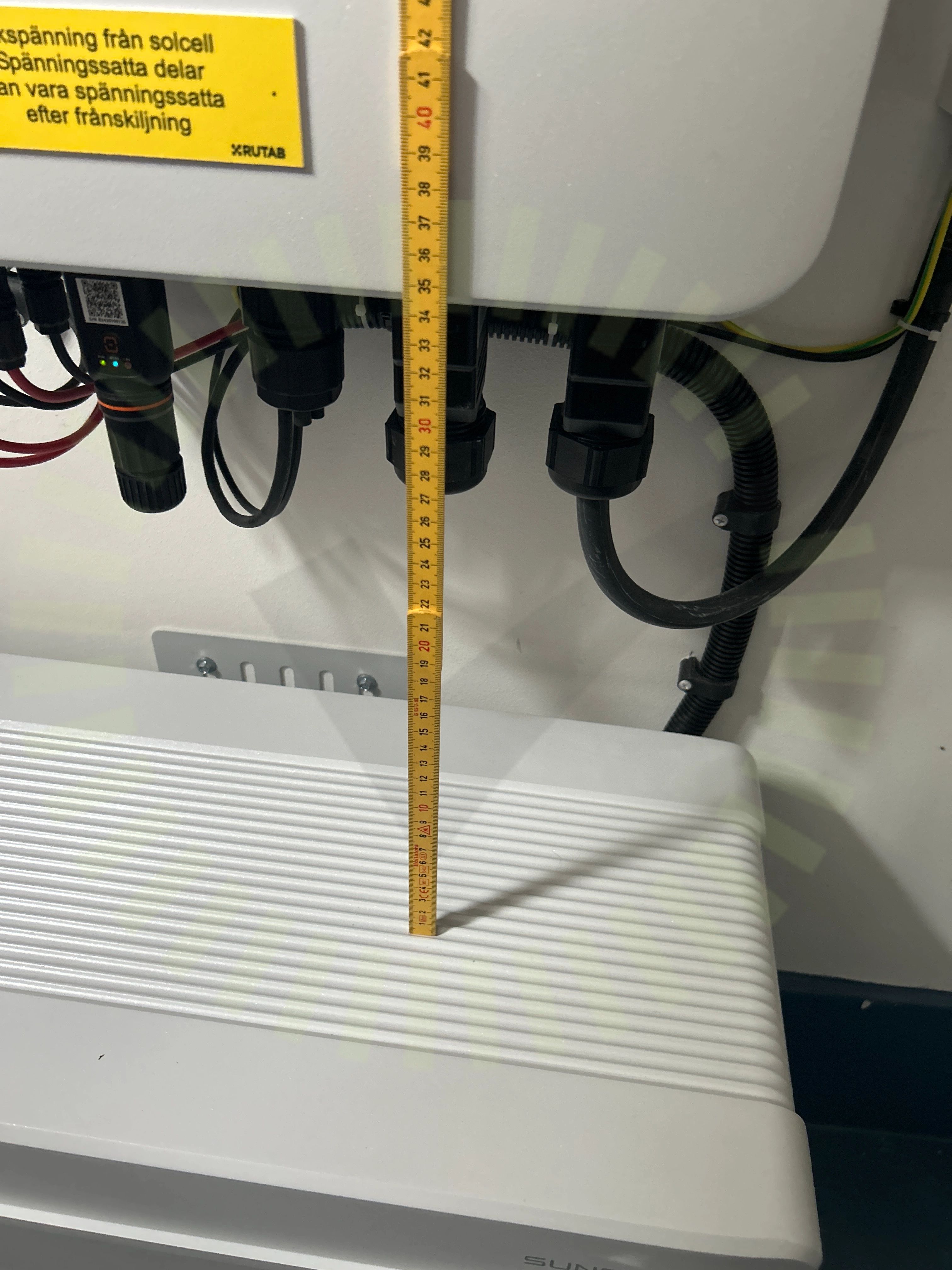

10.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SunGrow: SH5-10RT-20 User Manual 23.08, Sida 33

Godkända kontrollpunkter

33/34

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
