Besiktningsrapport

9.8

Installation av

Skandica Solar

Datum

7 november 2023

Ort

Pixbo, Västra Götalands län

Ändklämmor

Femledarsystem

IP-Klassning

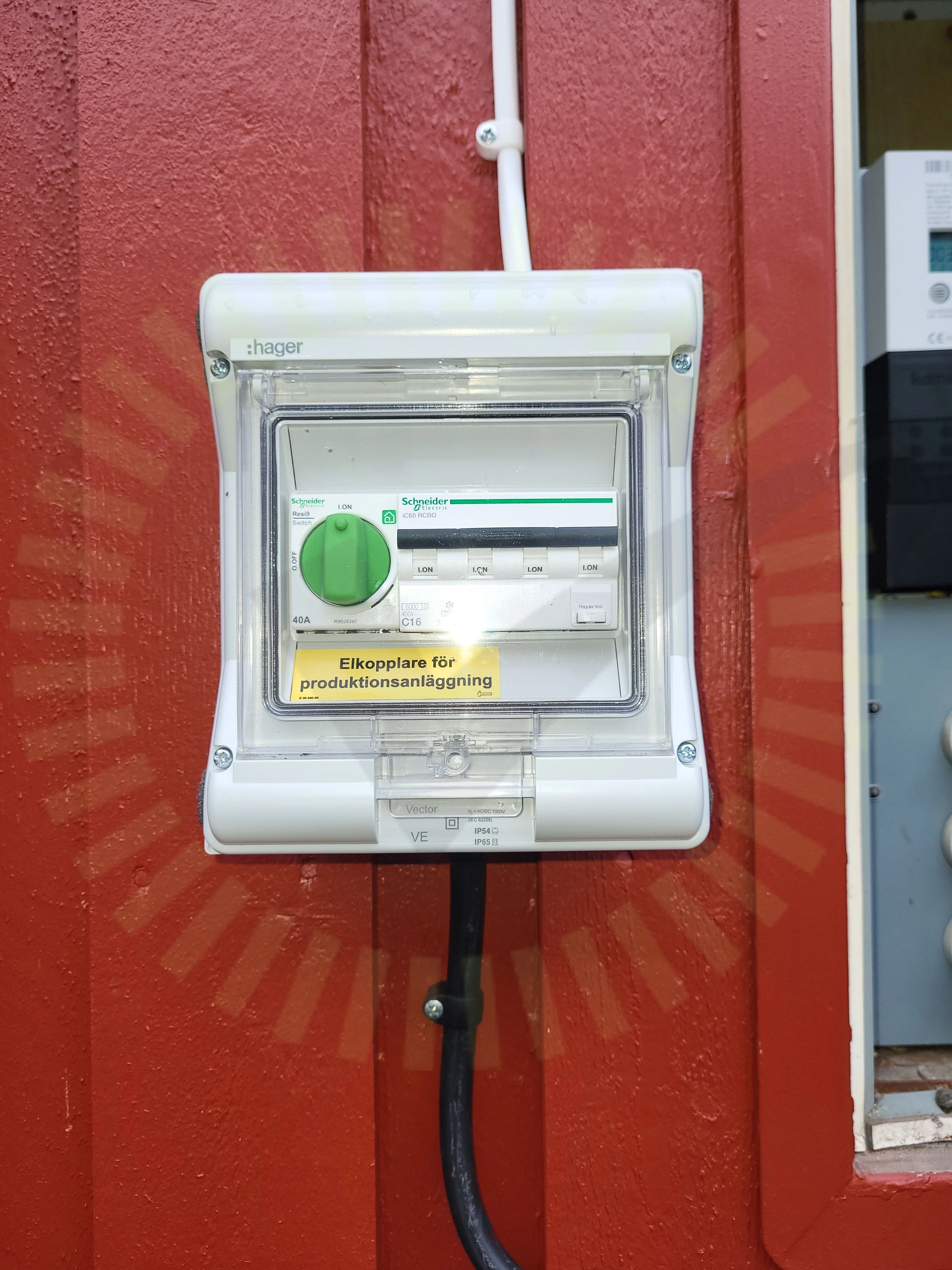

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Longi: LR5-54HPB (17)Tak 1, Nordmount Panntak: Bärläkt (26)Undercentral (8)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

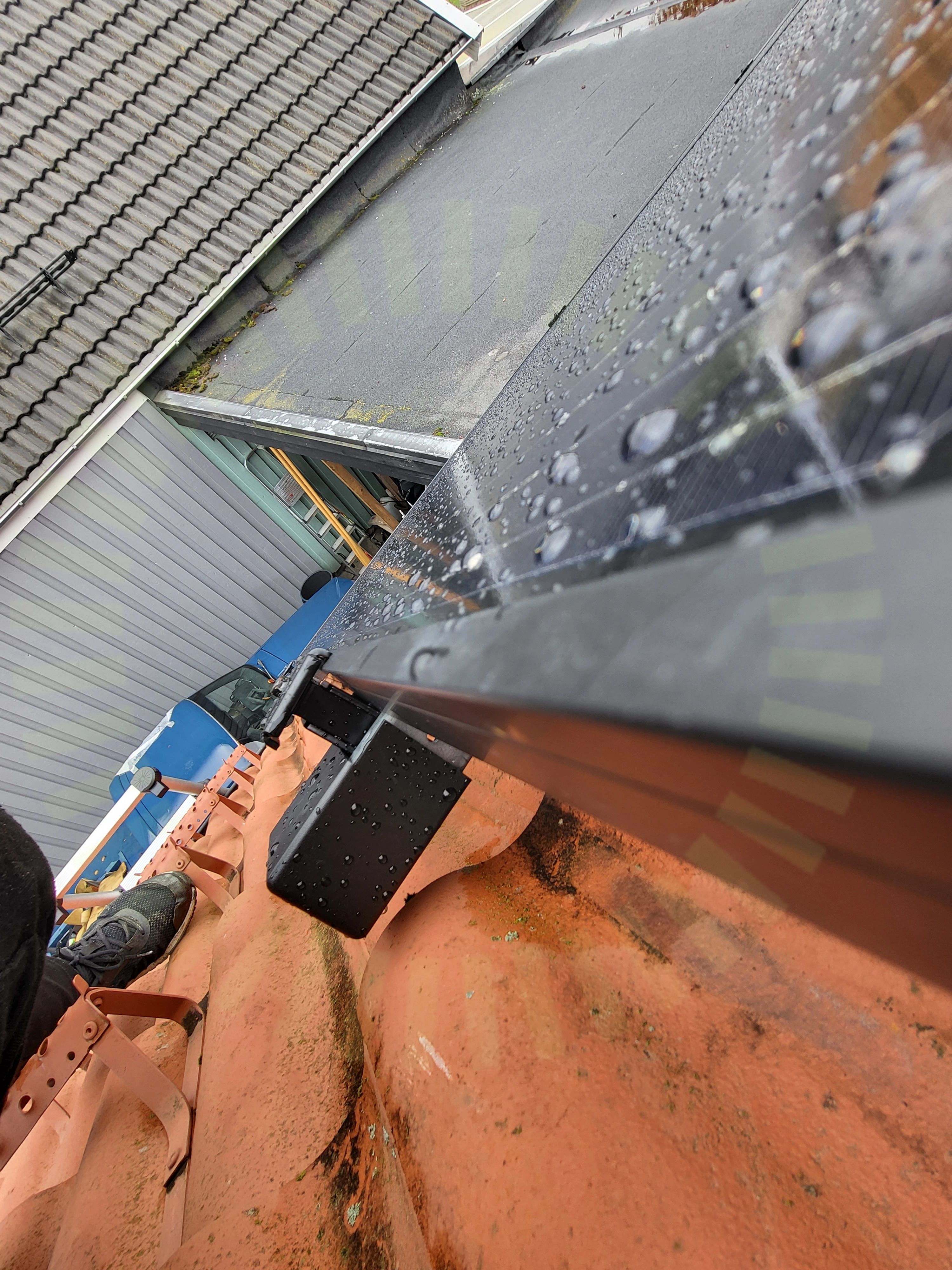

3.1 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

21/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Undercentral

Anmärkningar

2/6

4.1 Femledarsystem

Inte godkänd

Neutralledare felaktigt uppmärkt som PEN ledare, detta är ej fallet då det är ett TN-S system installerat.

4.2 IP-Klassning

Inte godkänd

Gummi runt kabel sluter ej tätt, risk för vattensamling och läckage.

Godkända kontrollpunkter

4/6

Infästning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid anslutningspunkt. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

4/35

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

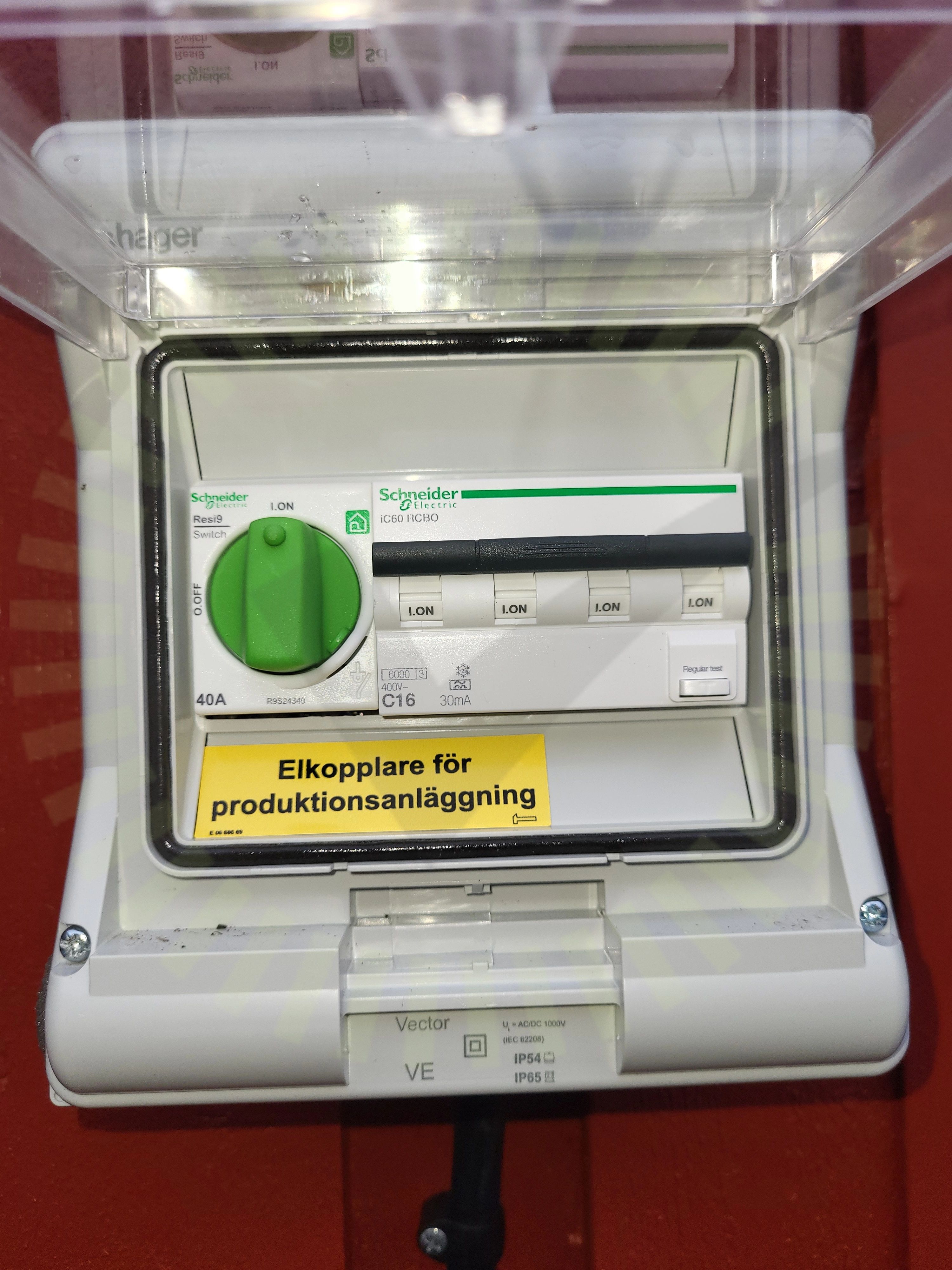

6.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

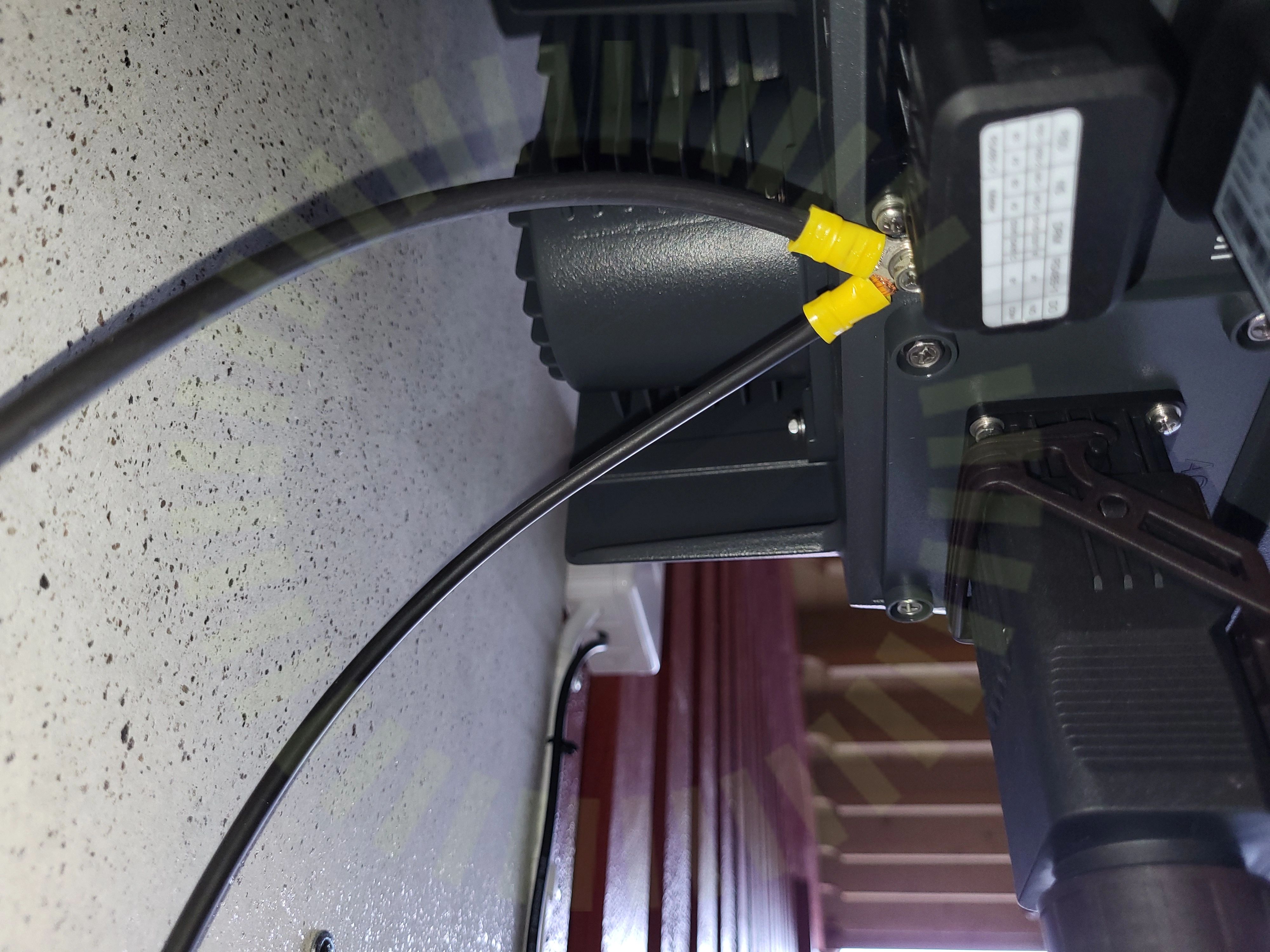

6.3 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

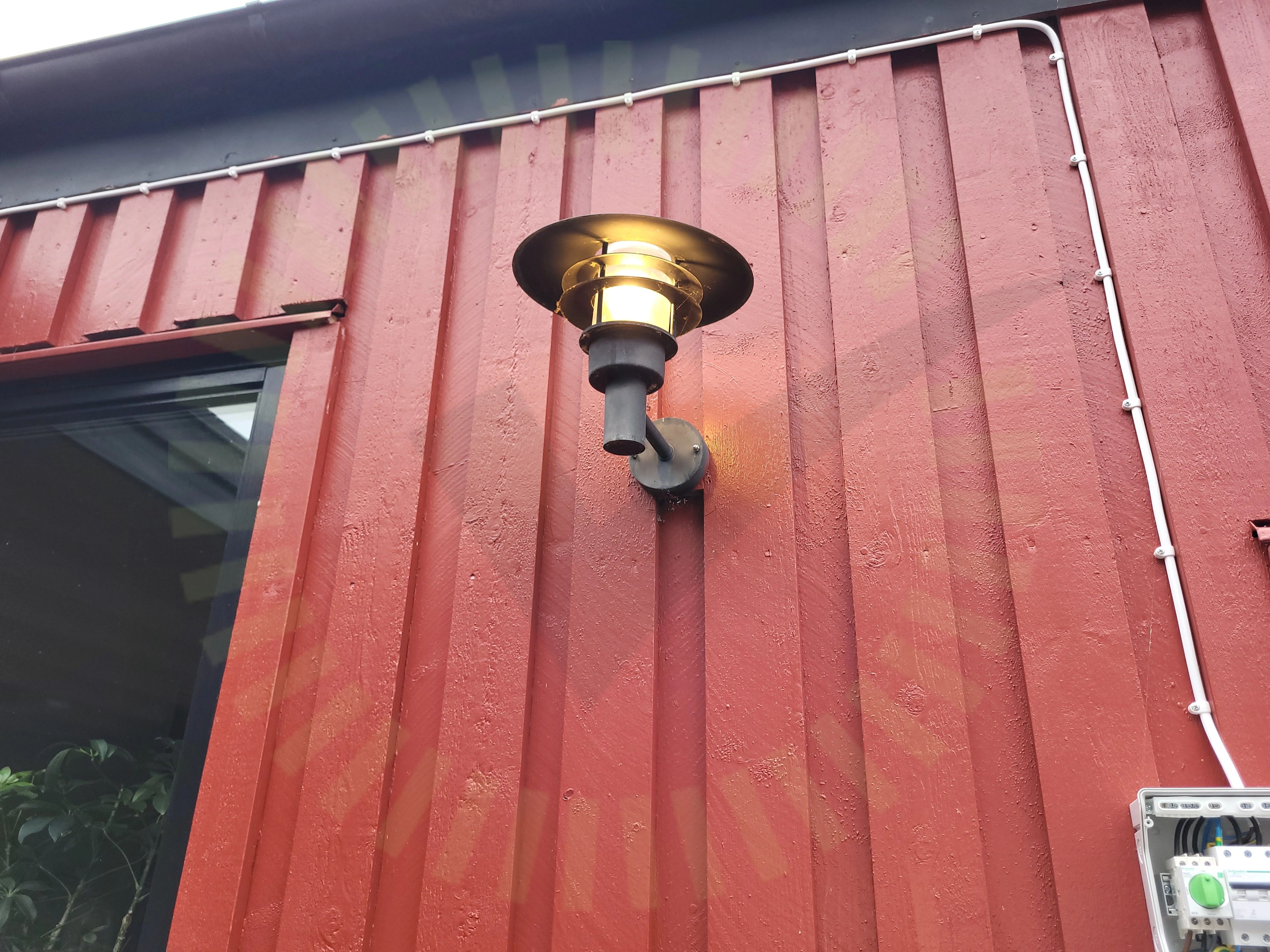

6.4 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Klammer ej väderbeständiga.

Godkända kontrollpunkter

28/35

AC kablage förläggning

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

Anslutning av ledare

Anslutning av växelriktare

Dubbel matning
