Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

7 mars 2024

Ort

Linköping, Östergötlands län

Kabeluppfästning

Underliggande takpanna

Skenornas infästning

+ 6

88% godkända

12% ej godkända

Om installationen

Paneler

Longi: LR5-54HPH

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Longi: LR5-54HPH (19)Tak 1, SolarEdge: S-Serie (5)Undercentral (8)Varselmärkning (4)Växelriktare (32)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24

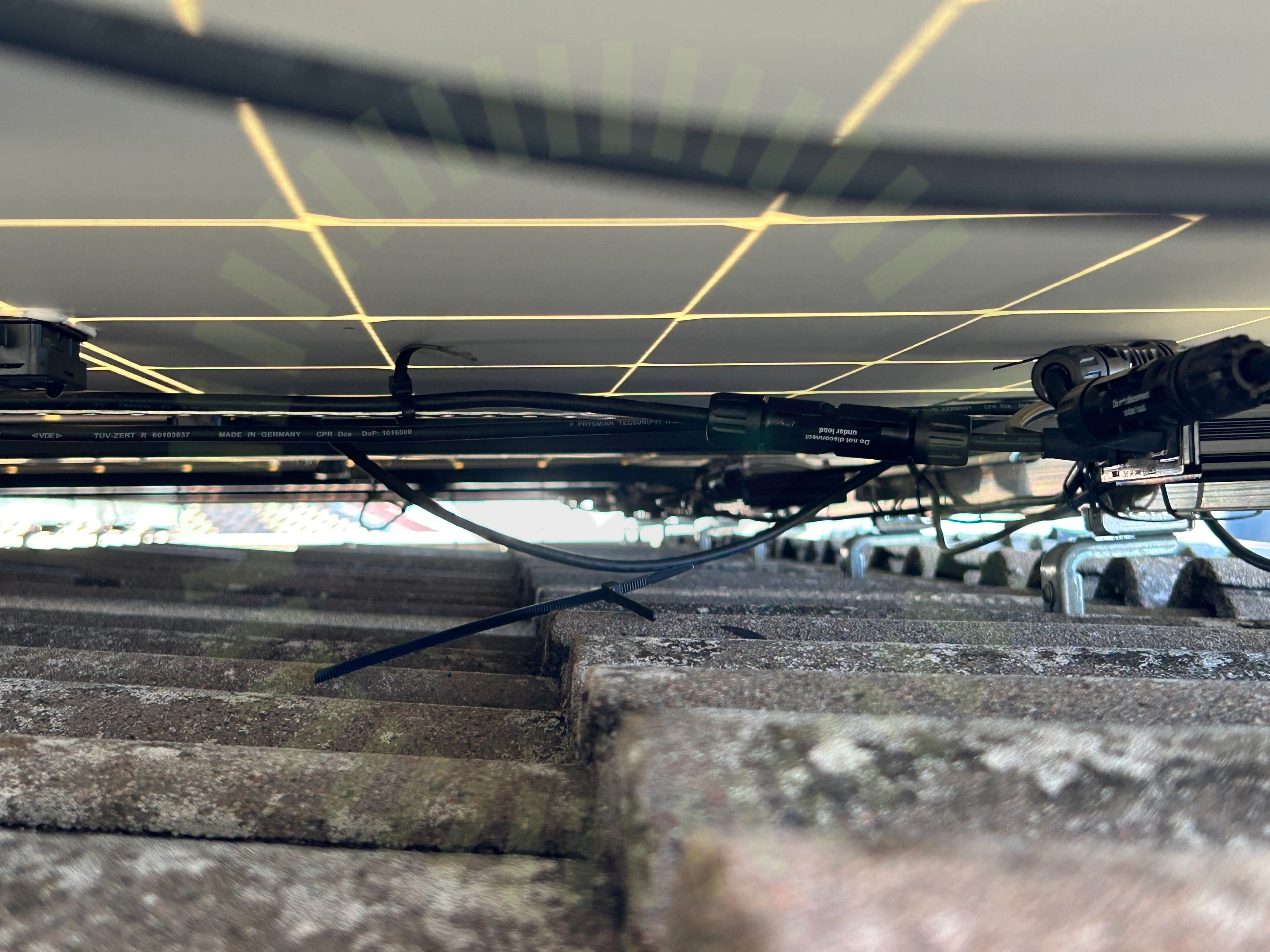

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

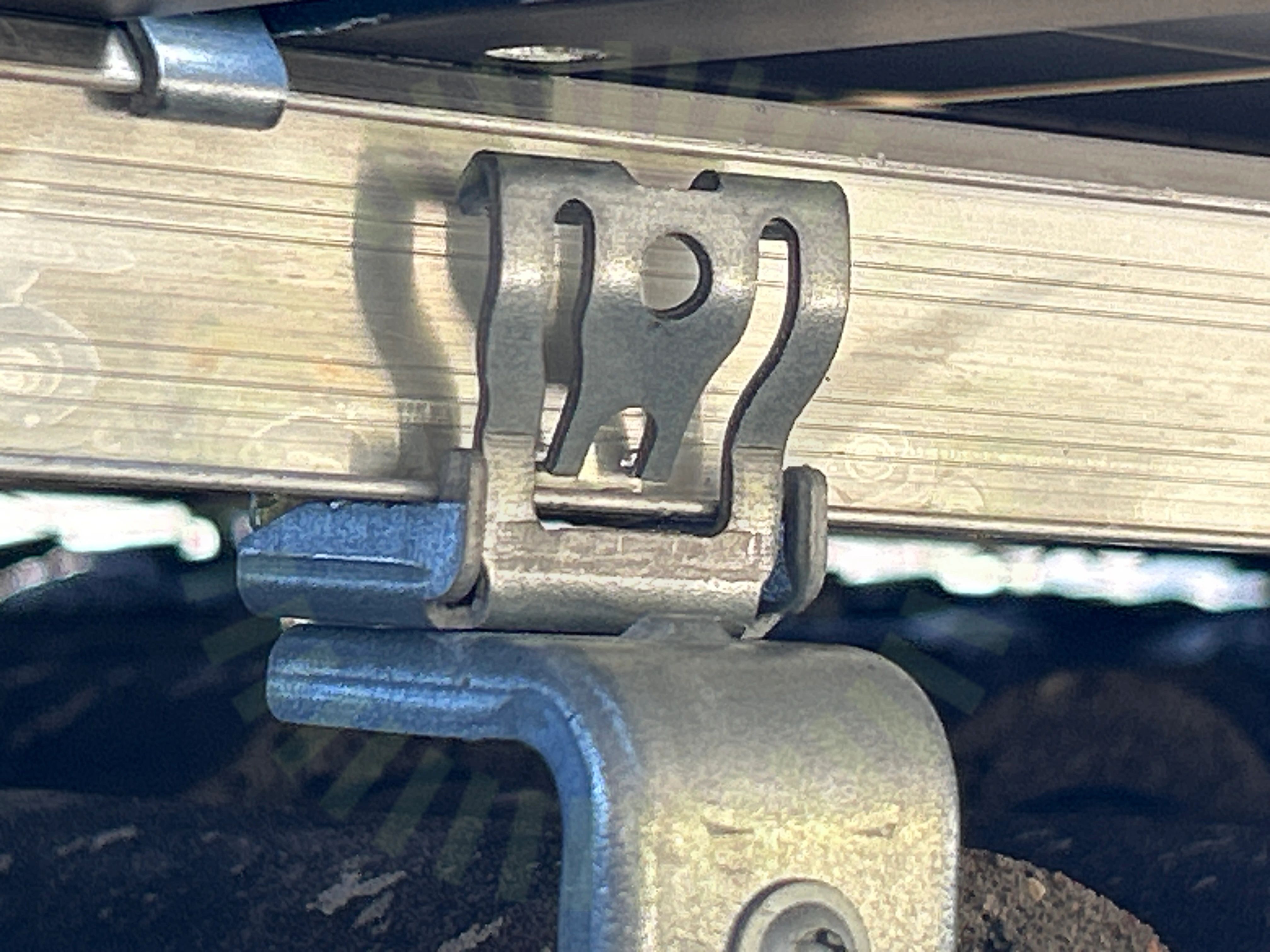

2.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

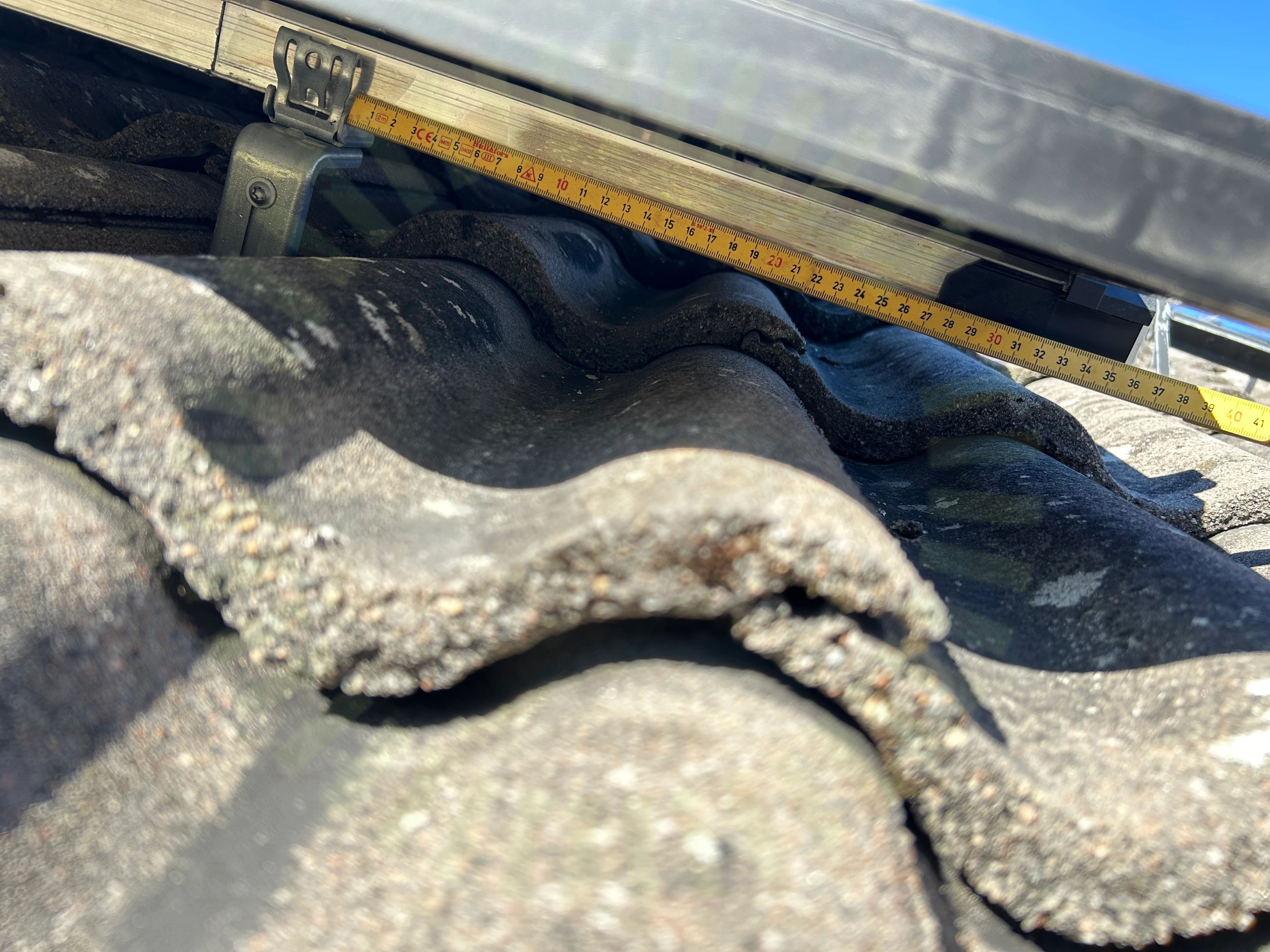

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

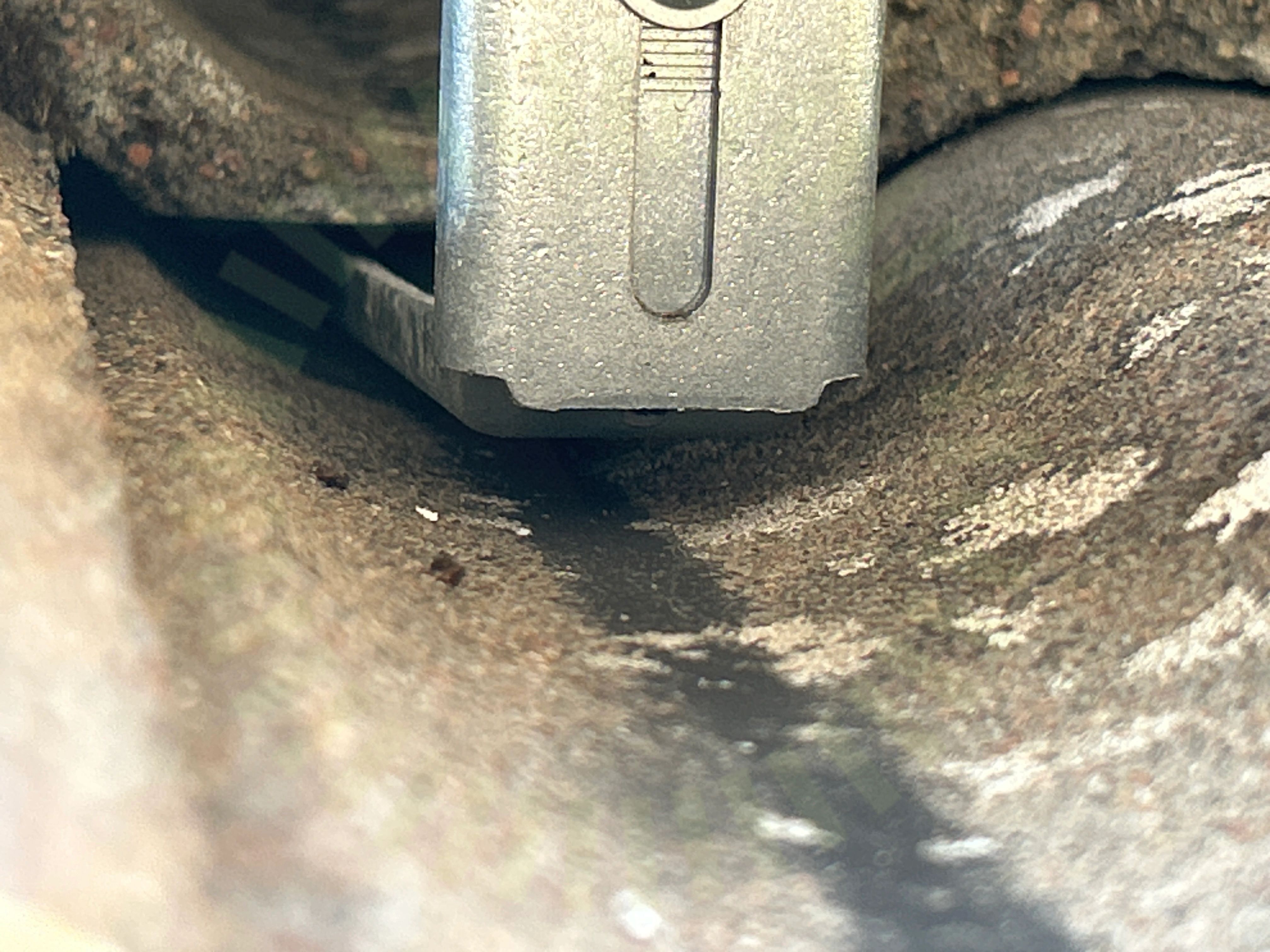

2.4 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

20/24

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Väderbeständigt material

Tak 1, Longi: LR5-54HPH

Anmärkningar

2/19

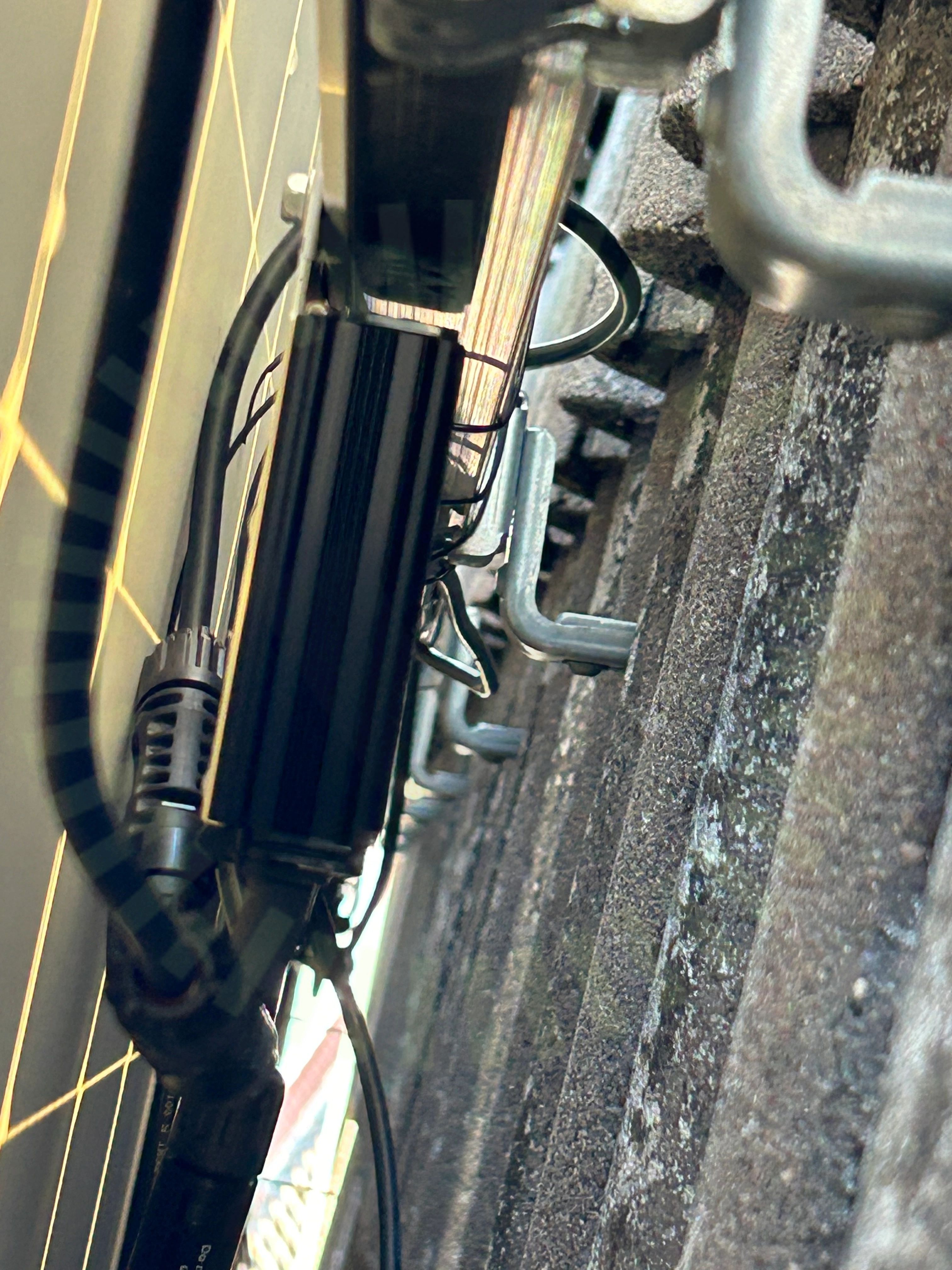

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Kopplingslåda böjradie

Inte godkänd

Kabeluppfästningen från kopplingslådan är bristfällig.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

17/19

Avstånd till hav

Avstånd till tak

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/32

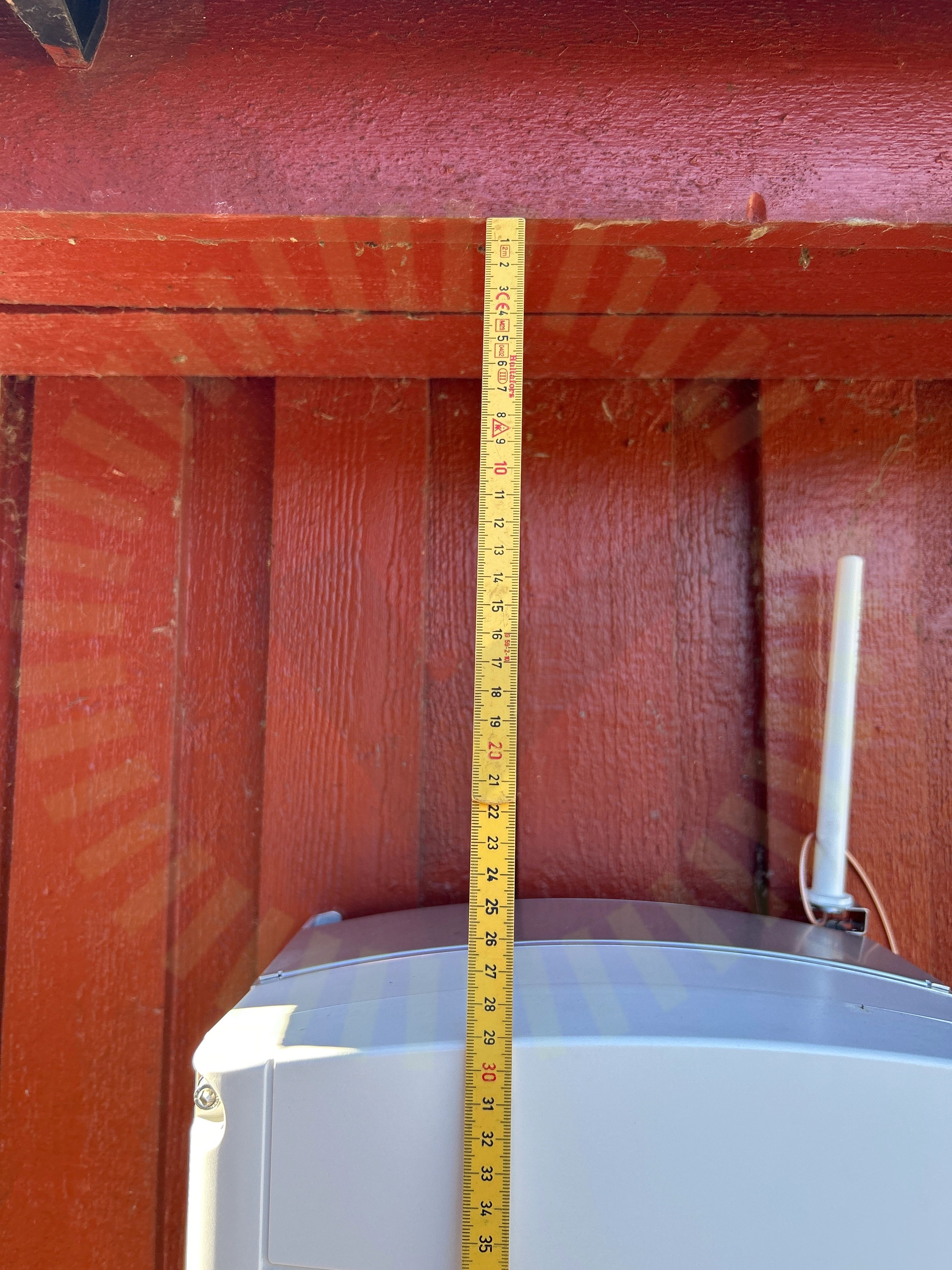

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

7.3 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt, kabel går att röra ut och in i förskruvningen.

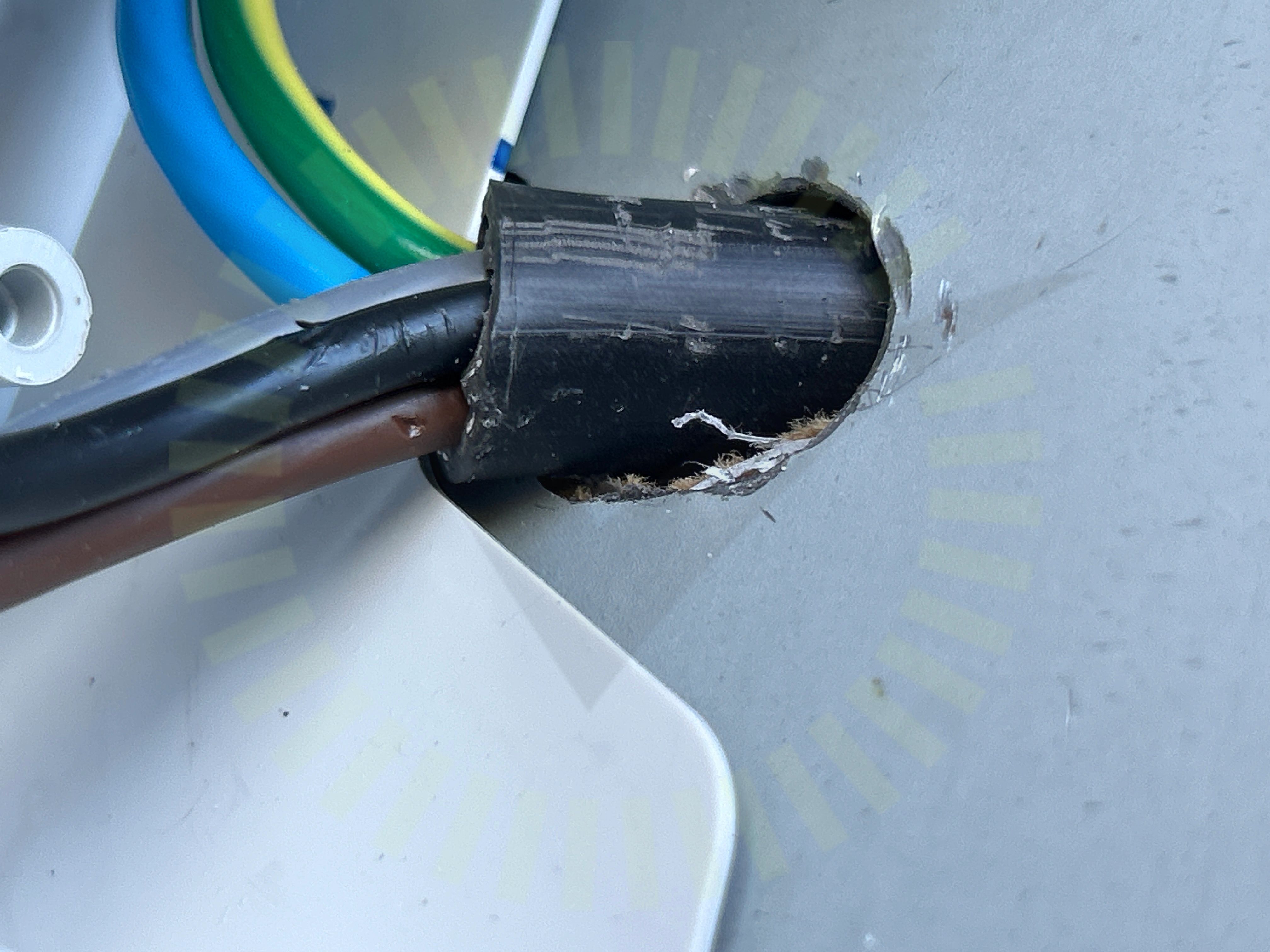

7.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

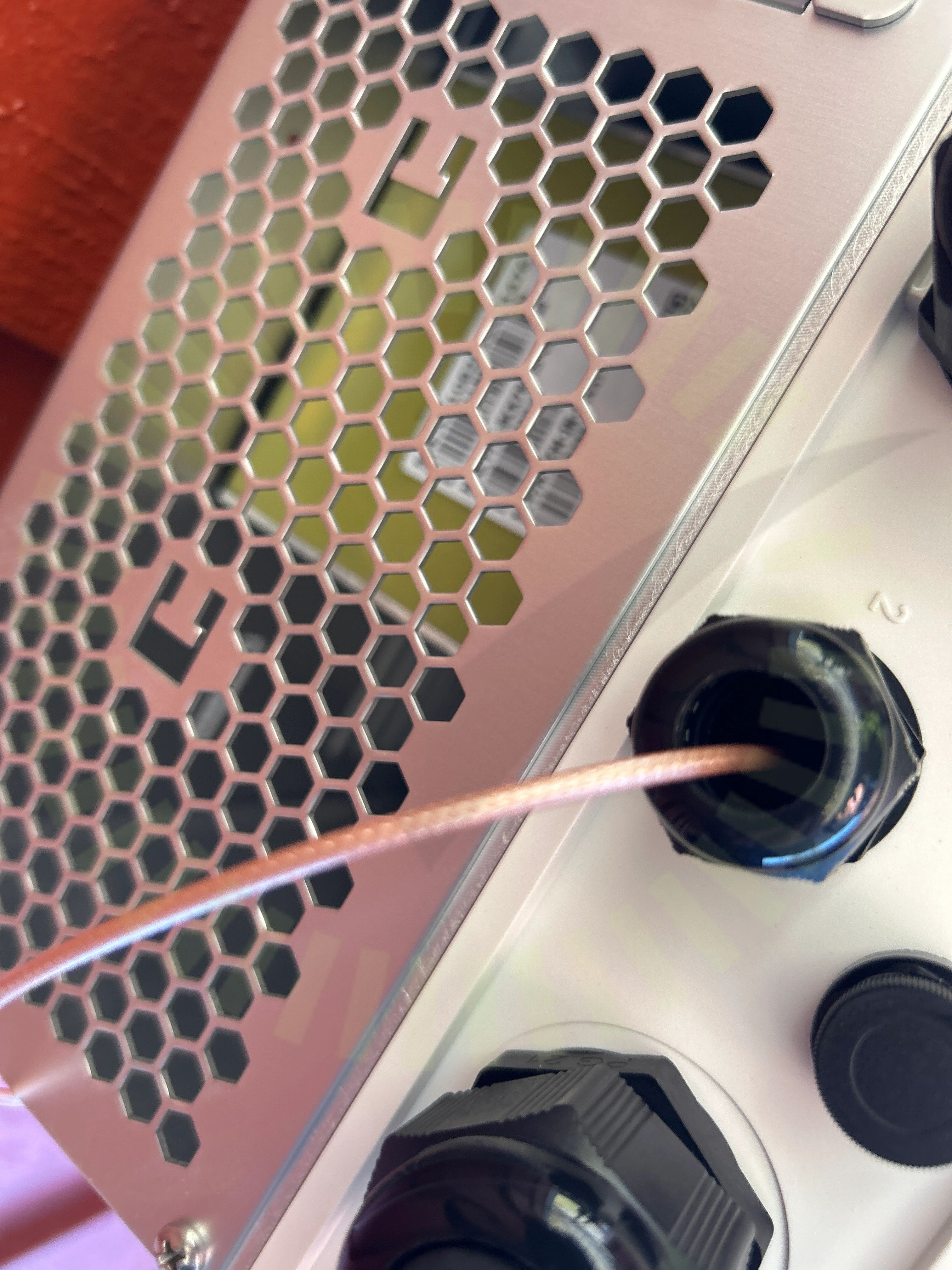

7.5 Tätningsinsats

Inte godkänd

Växelriktarens tätningsinsats saknas.

Godkända kontrollpunkter

27/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Fastsäkring av växelriktare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter
