Besiktningsrapport

9.1

Installation av

GoSol Energi

Datum

17 maj 2024

Ort

Lund, Skåne län

Fästens placering

Klämmans överlappning

Skenskarvar

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

GoodWe: GW5-10KN-ET

Batteri

GoodWe: Lynx Home F Plus+ Series

Tillbehör

Undercentral

Tillbehör

GoodWe: GM series

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Smartmätare (4)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (18)Tak 1, Nordmount Panntak: Bärläkt (33)Undercentral (8)Varselmärkning (4)Växelriktare (38)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Batteri

Anmärkningar

1/12

2.1 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter

11/12

Avstånd närliggande objekt

Bakomliggande material

Batteri PE

DC anslutning

Fastsäkring av produkt

Lutning

Signalkabel batteri

Skador

Tillgång till batteriet

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT Klämmor

Kommunikationskabel

Placering av klämmor

Smartmätare matning

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/18

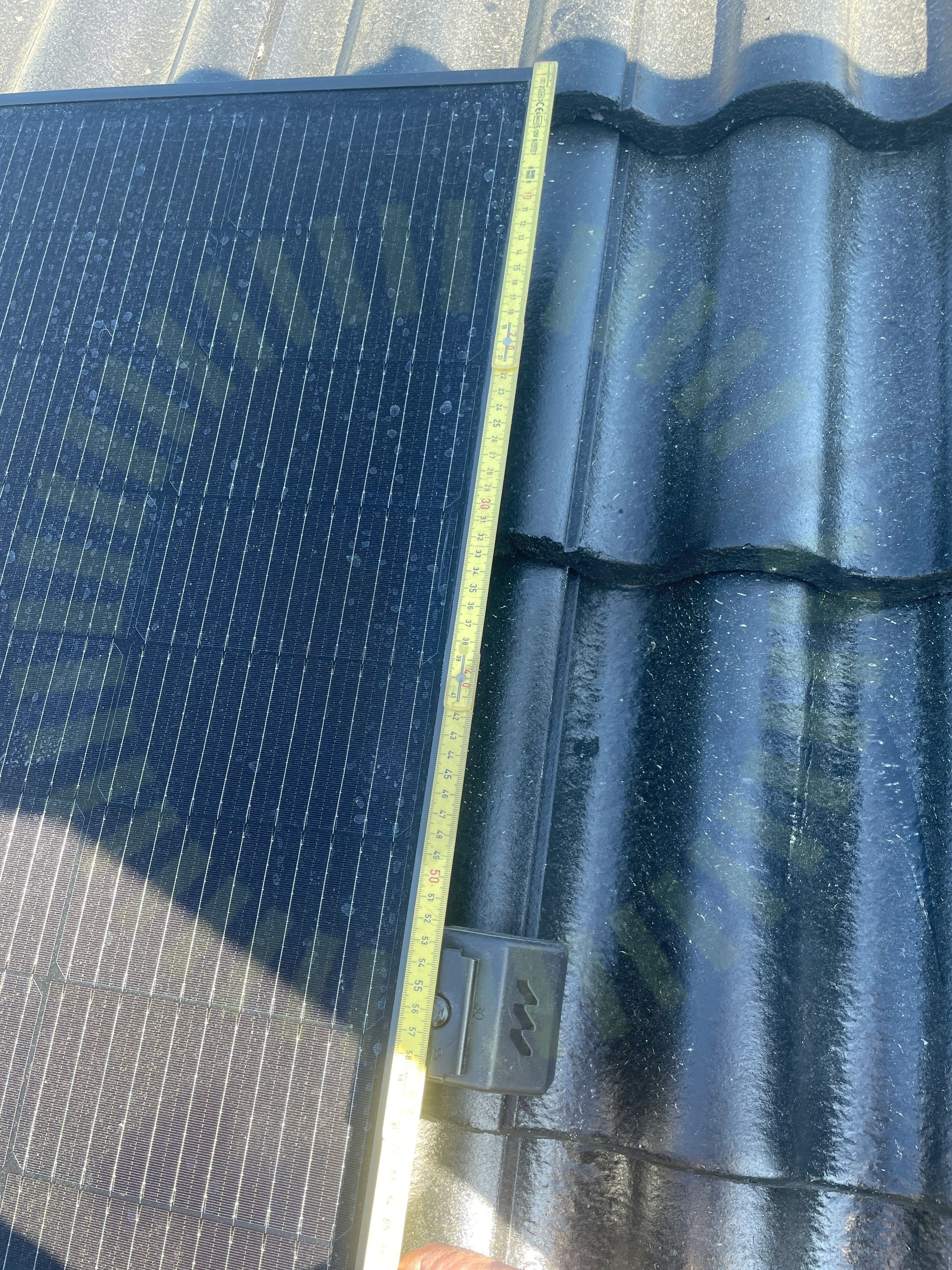

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 14

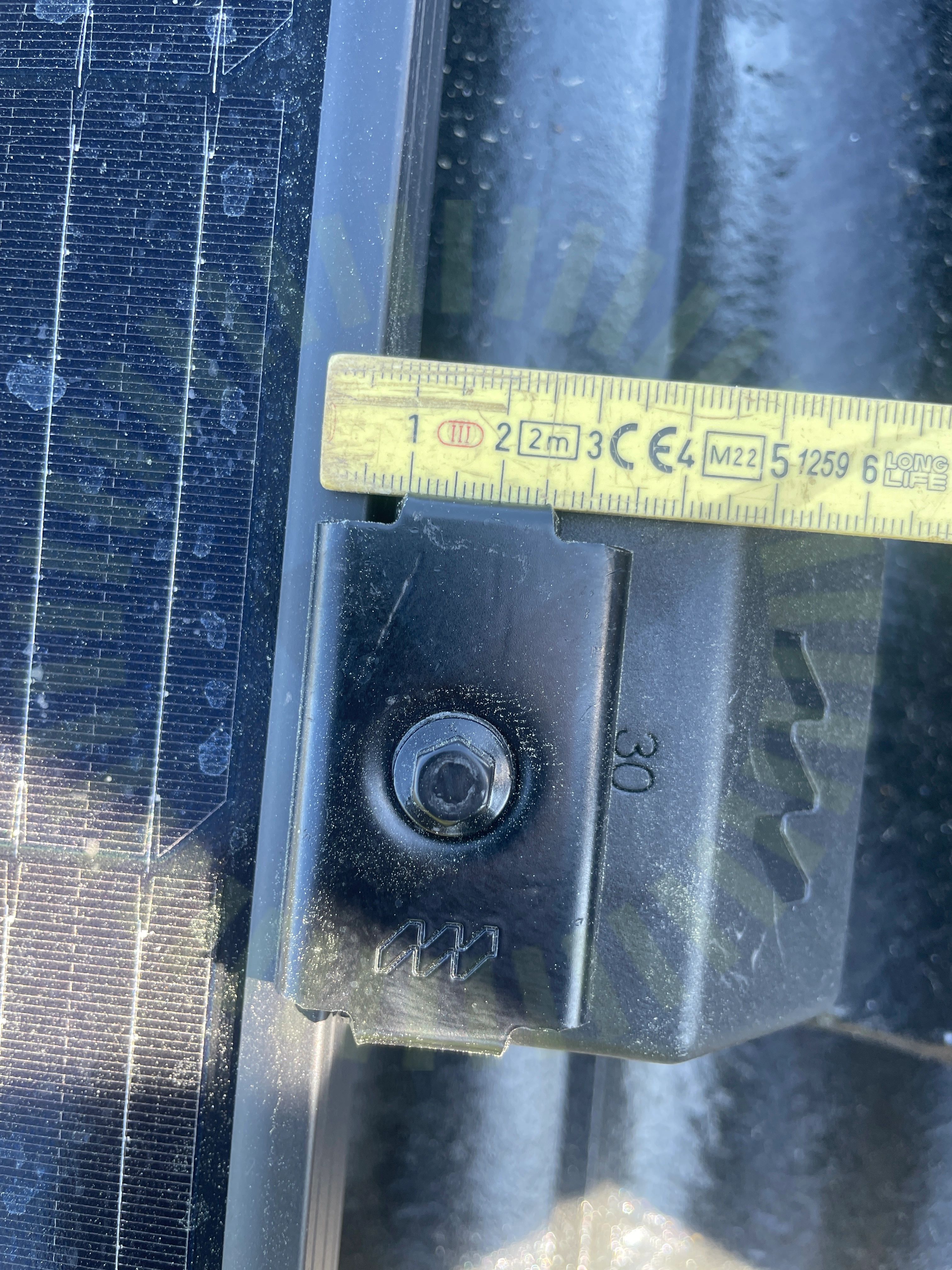

4.2 Klämmans överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11

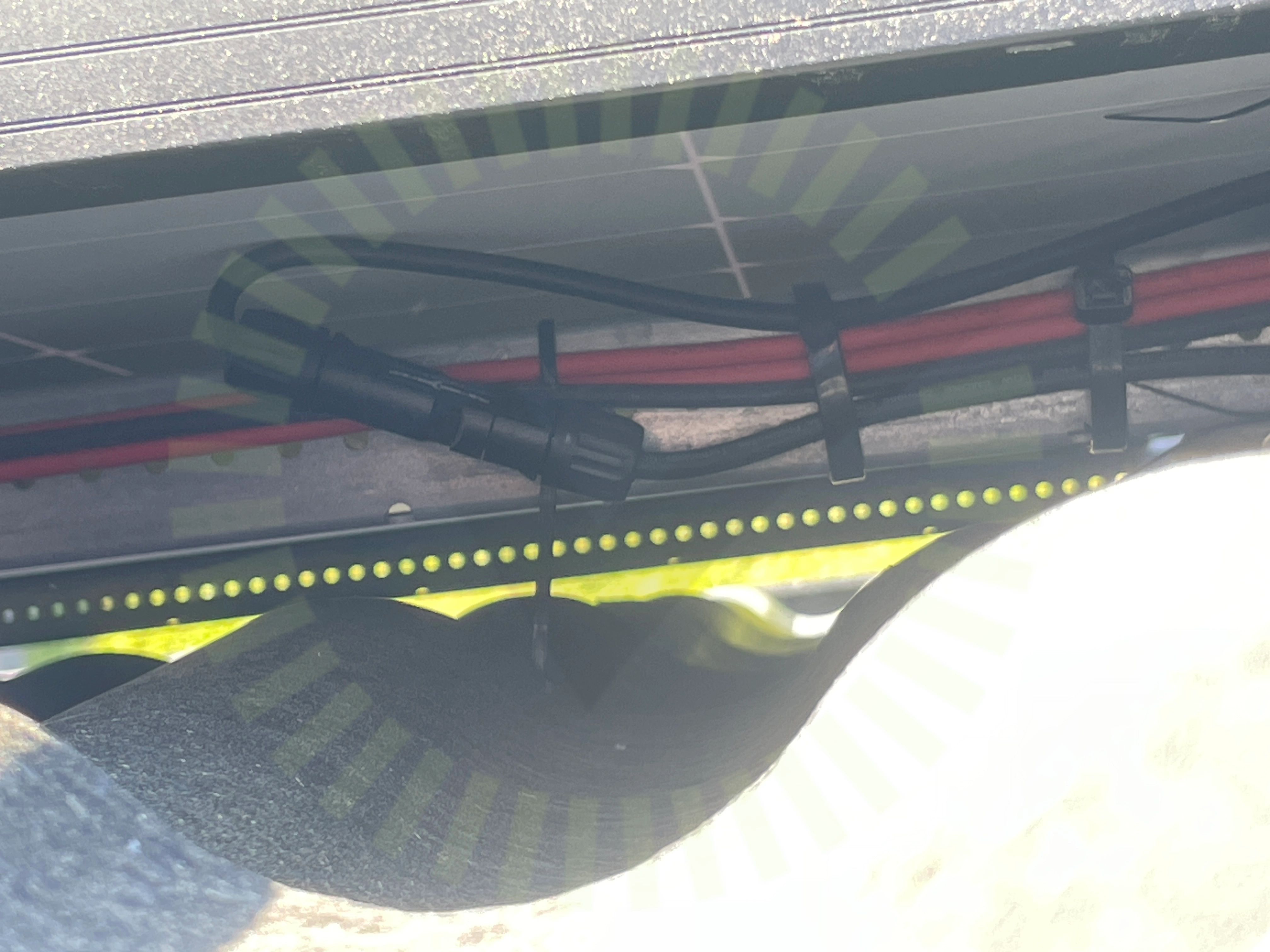

4.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/23

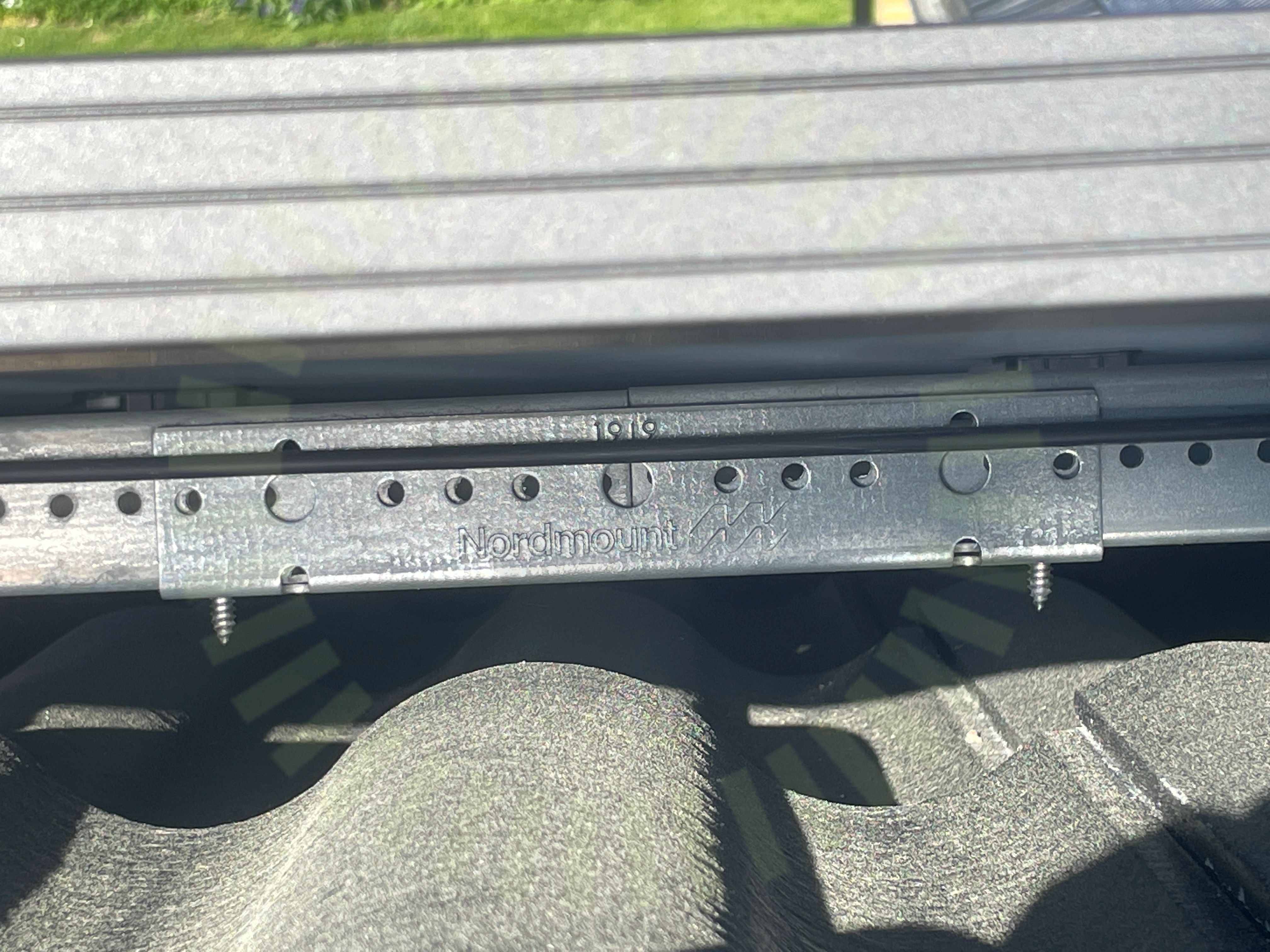

5.1 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

5.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panellayout stämmer inte med verkligheten.

Tillverkarens montageanvisningar

5.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Takgenomföring

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/8

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt ute i fasadmätarskåp.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

7/8

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/37

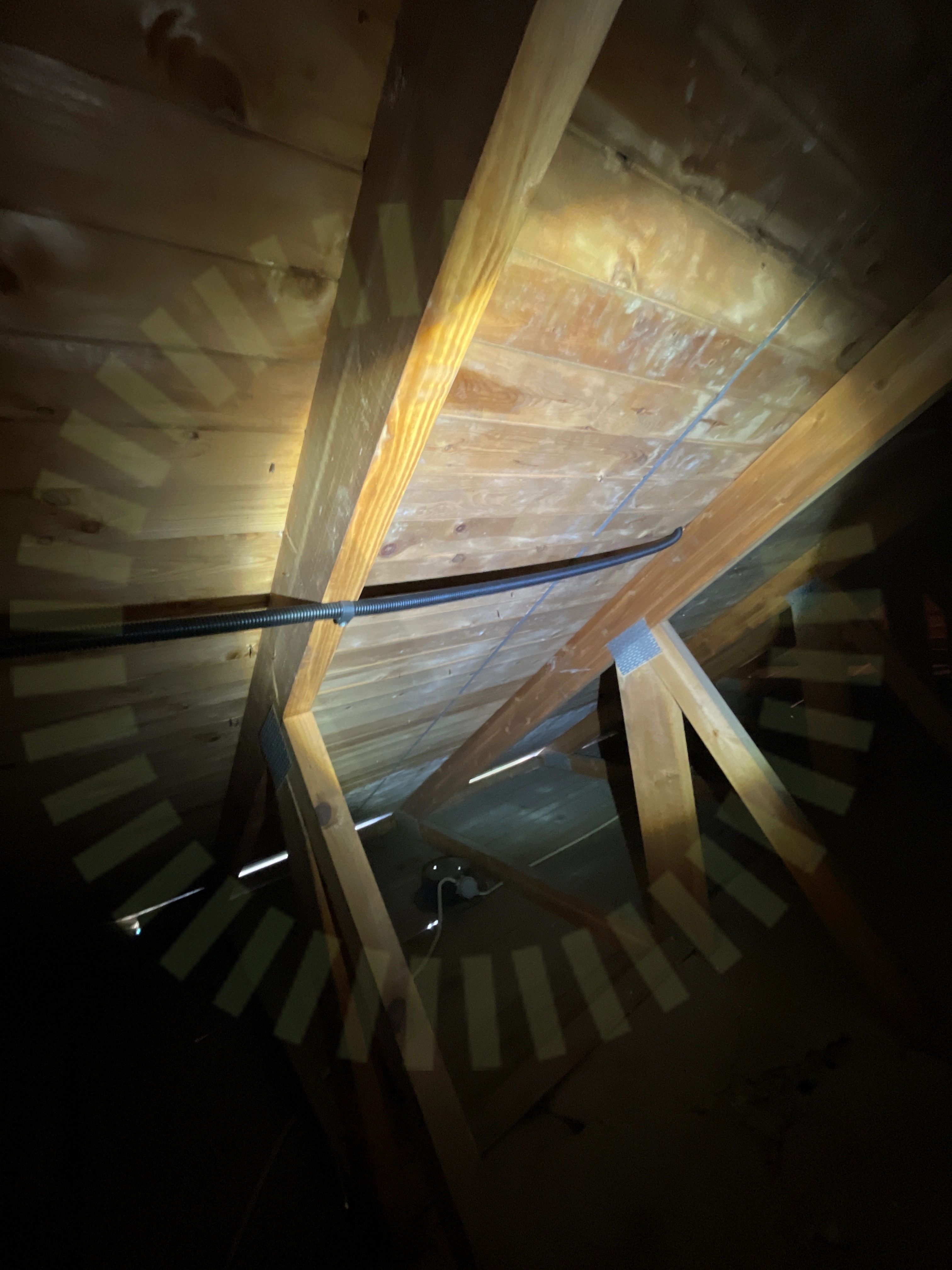

8.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

Godkända kontrollpunkter

36/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
