Besiktningsrapport

7.8

Installation genom
Energiengagemang Sverige
Datum
16 mars 2023
Ort
Nykvarn, Stockholms län

Skenornas överhäng

Skenornas överhäng

Skydd

Skydd

Mittklämmor

Mittklämmor

+ 10

+ 10
78% godkända
22% ej godkända
Om installationen

Paneler

Trina: TSM-DE09.05 380-395W

Montagesystem

K2: SingleRail: CrossHook 4S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Huawei: Smart Power Sensor

Energiengagemang Sverige

Installerad av Energiengagemang Sverige som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak, K2: SingleRail: CrossHook 4S (34)Tak, Trina: TSM-DE09.05 380-395W (16)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema

Inte godkänd

Strängschemat visar inte hur panelerna är kopplade på taket.

ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3
Avtal

Tak, K2: SingleRail: CrossHook 4S

Anmärkningar
8/28
Kabeluppfästning

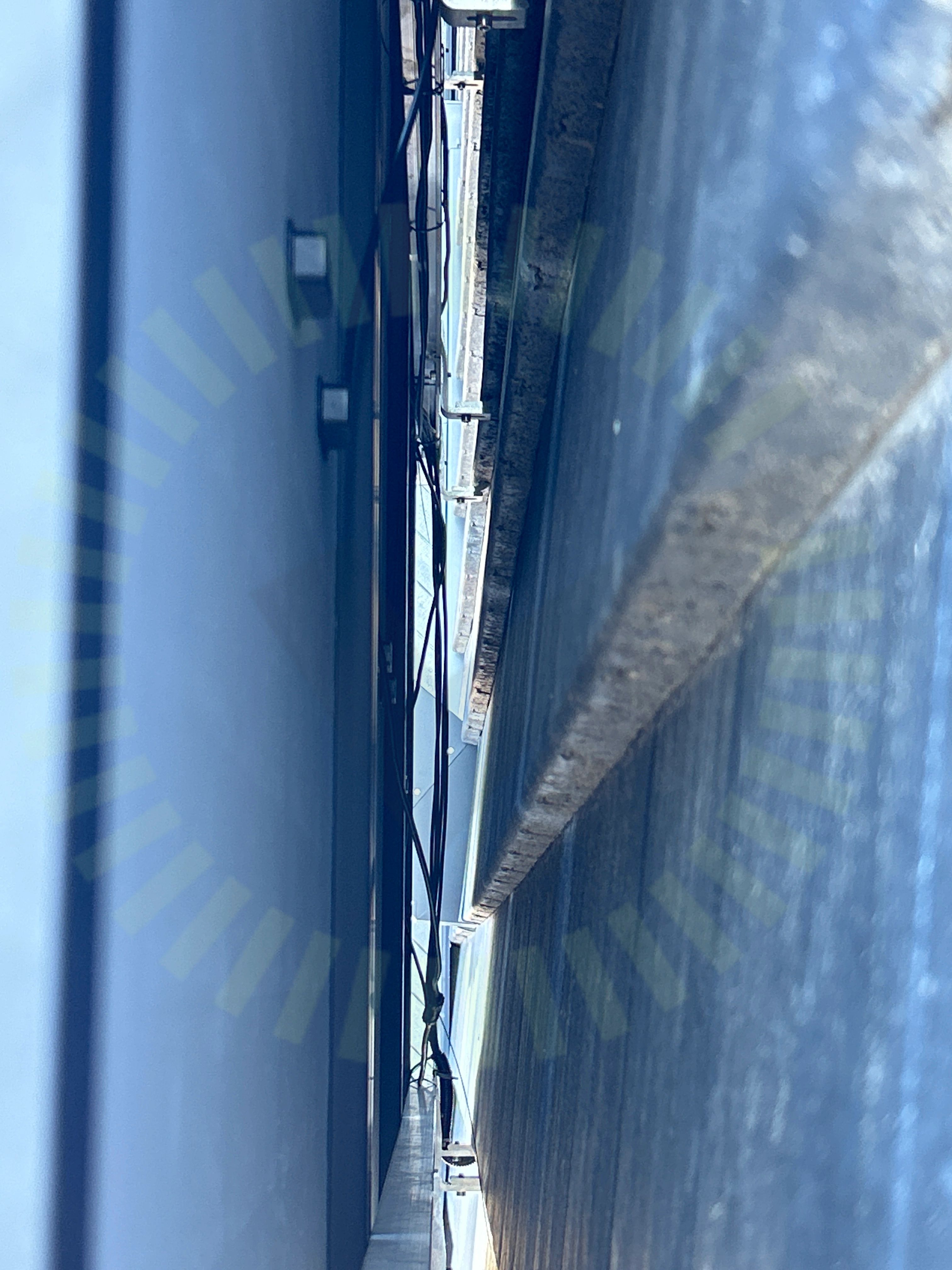

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

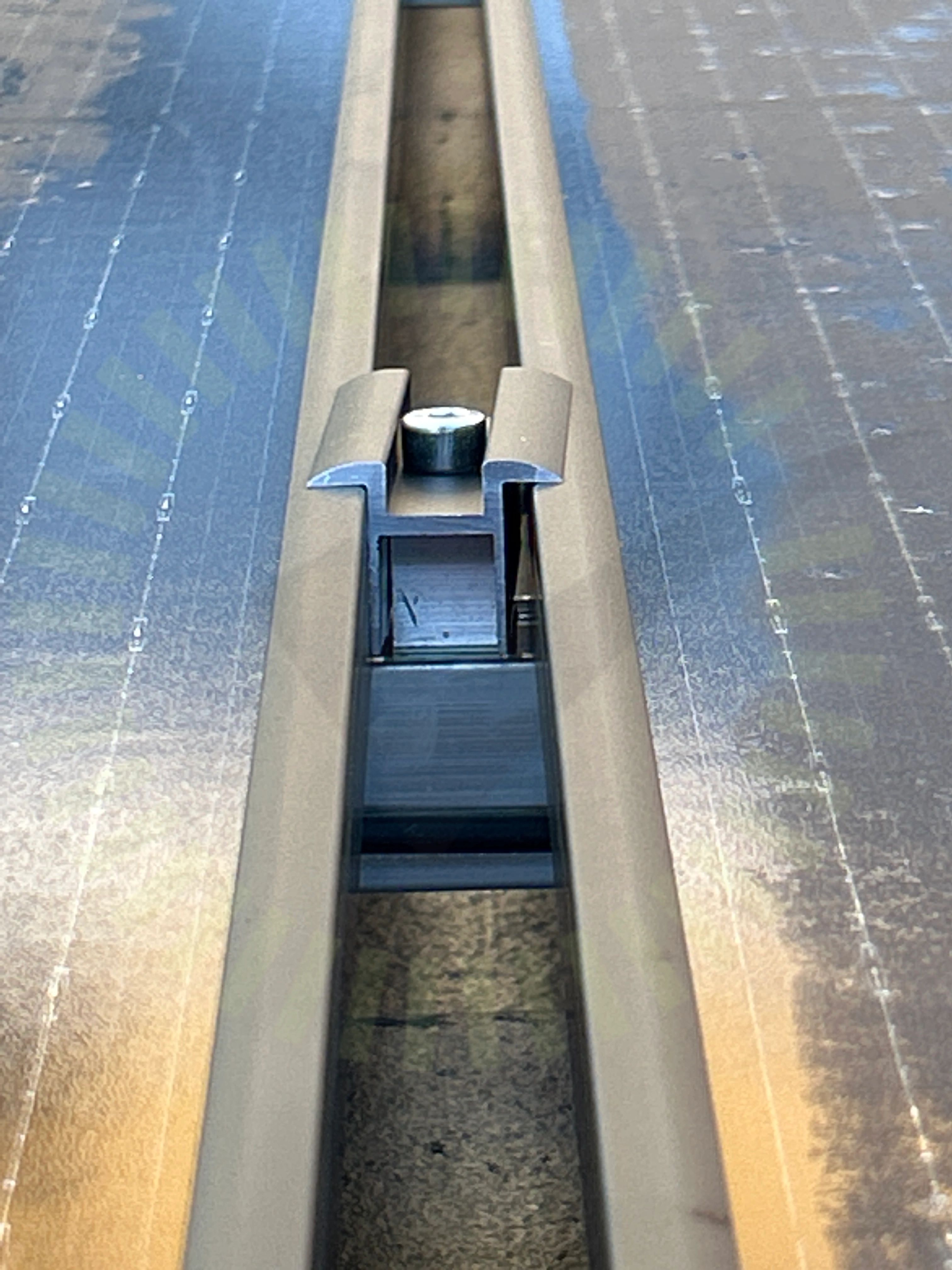

Mittklämmor
2.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

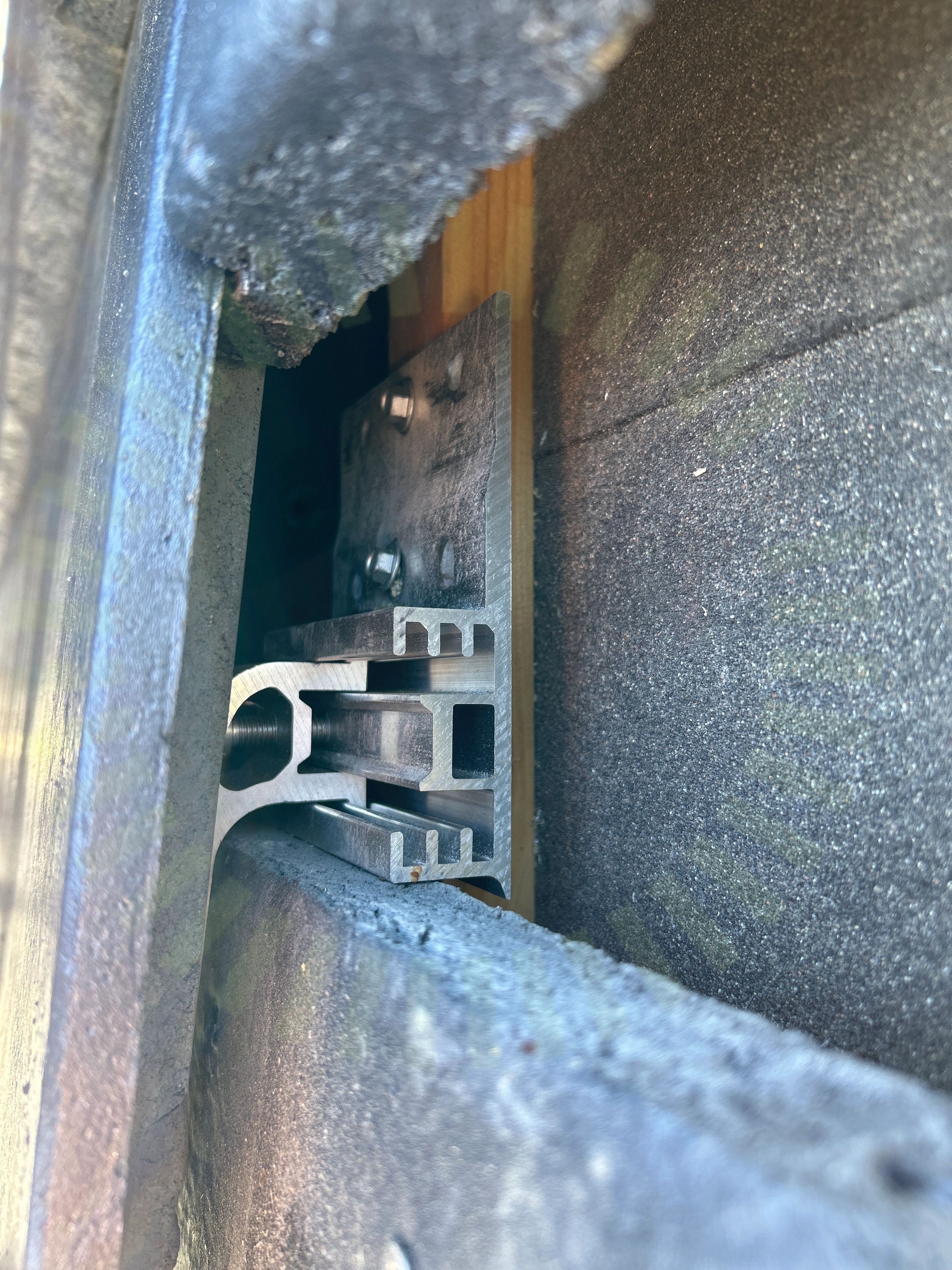

Råspontsinfästning
2.3 Råspontsinfästning

Inte godkänd

Råspontsinfästningar är inte utförda enligt tillverkarens anvisningar.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

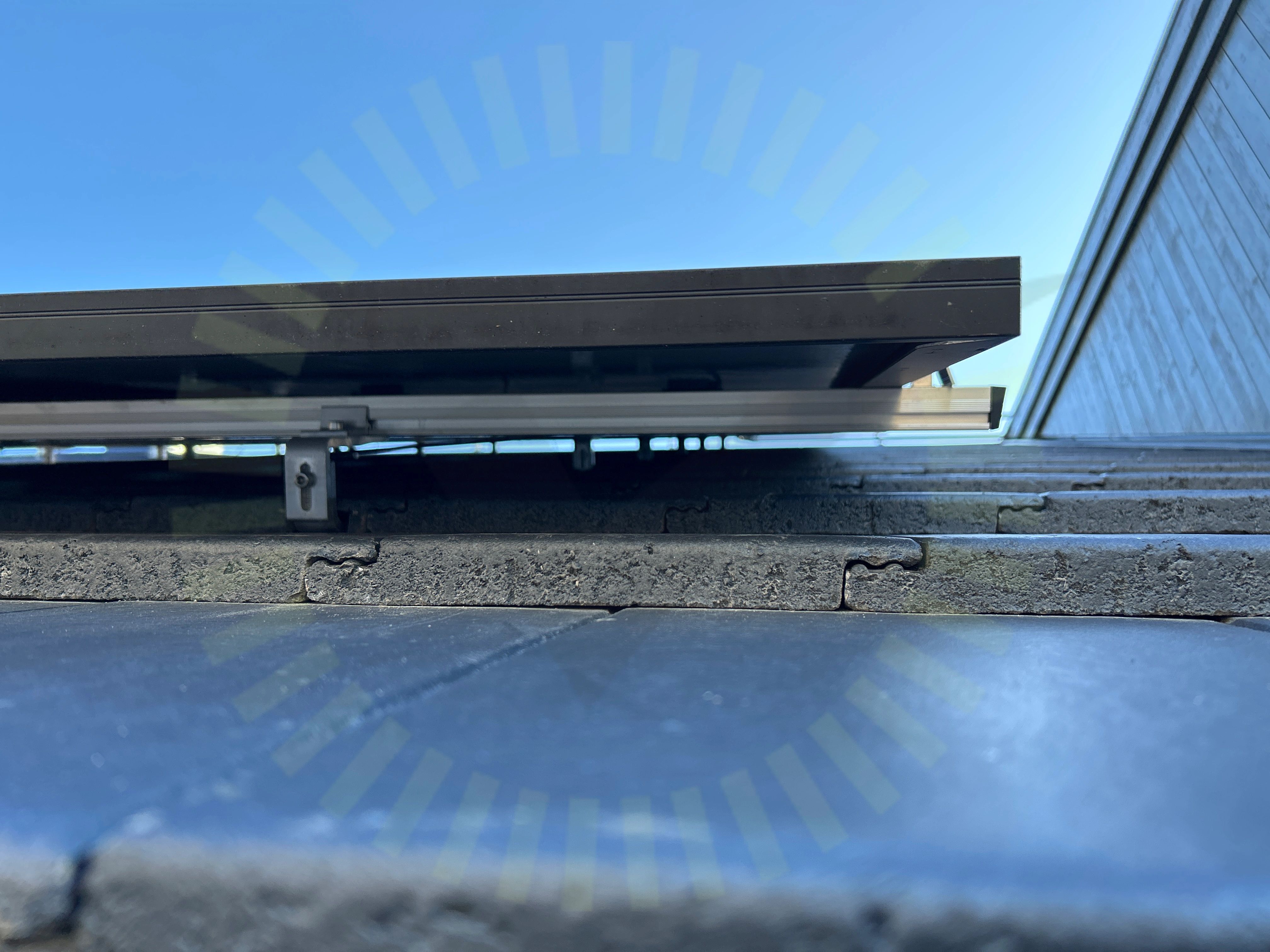

Skenornas överhäng
2.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Uppmätt 49,5 cm.

Snö- och vindlastberäkning
Skydd

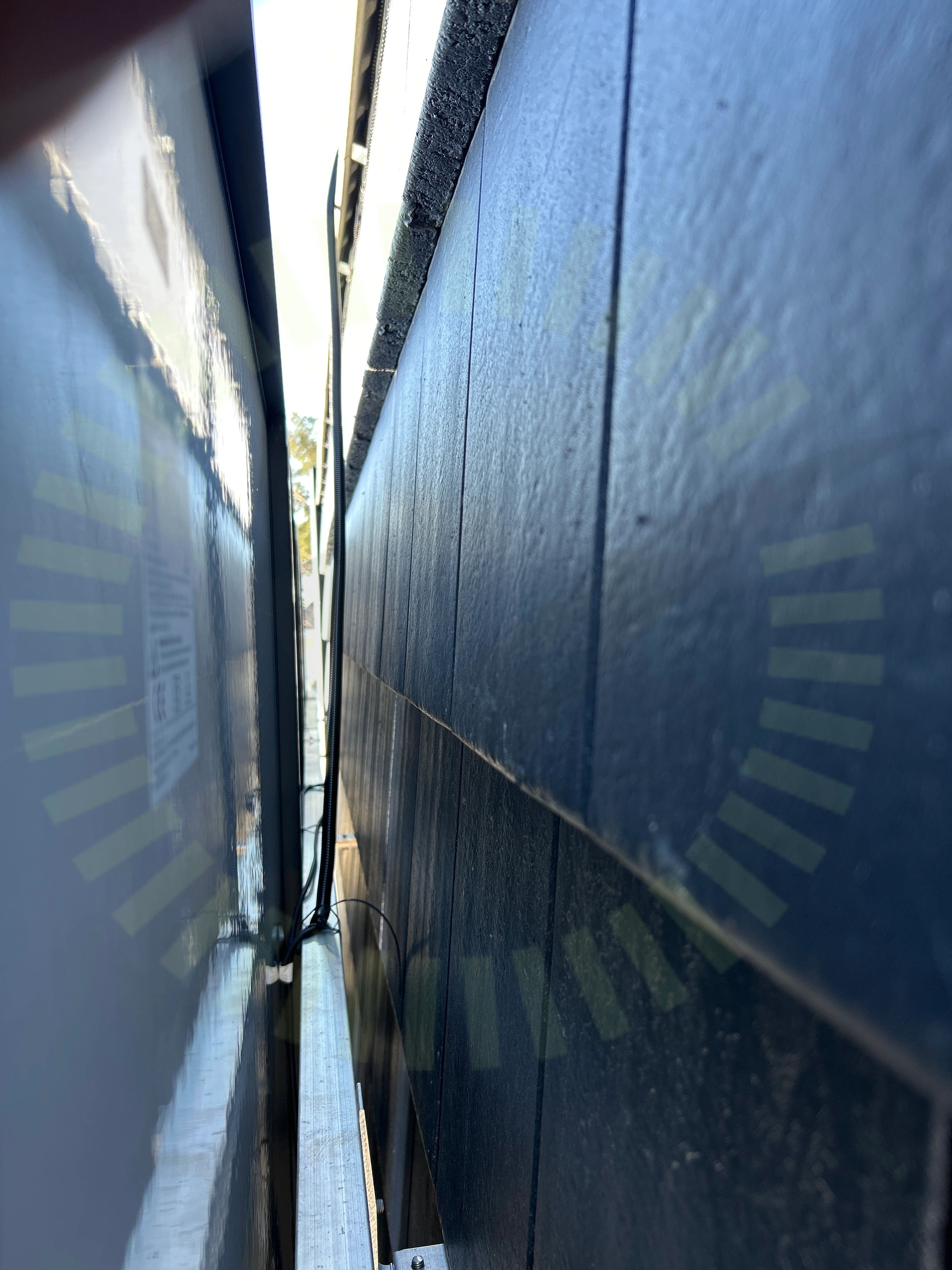

2.5 Skydd

Inte godkänd

Flexslangen saknar tillförlitlig uppfästning.

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar
2.7 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. CC-mått kan inte kontrolleras.

Snö- och vindlastberäkning

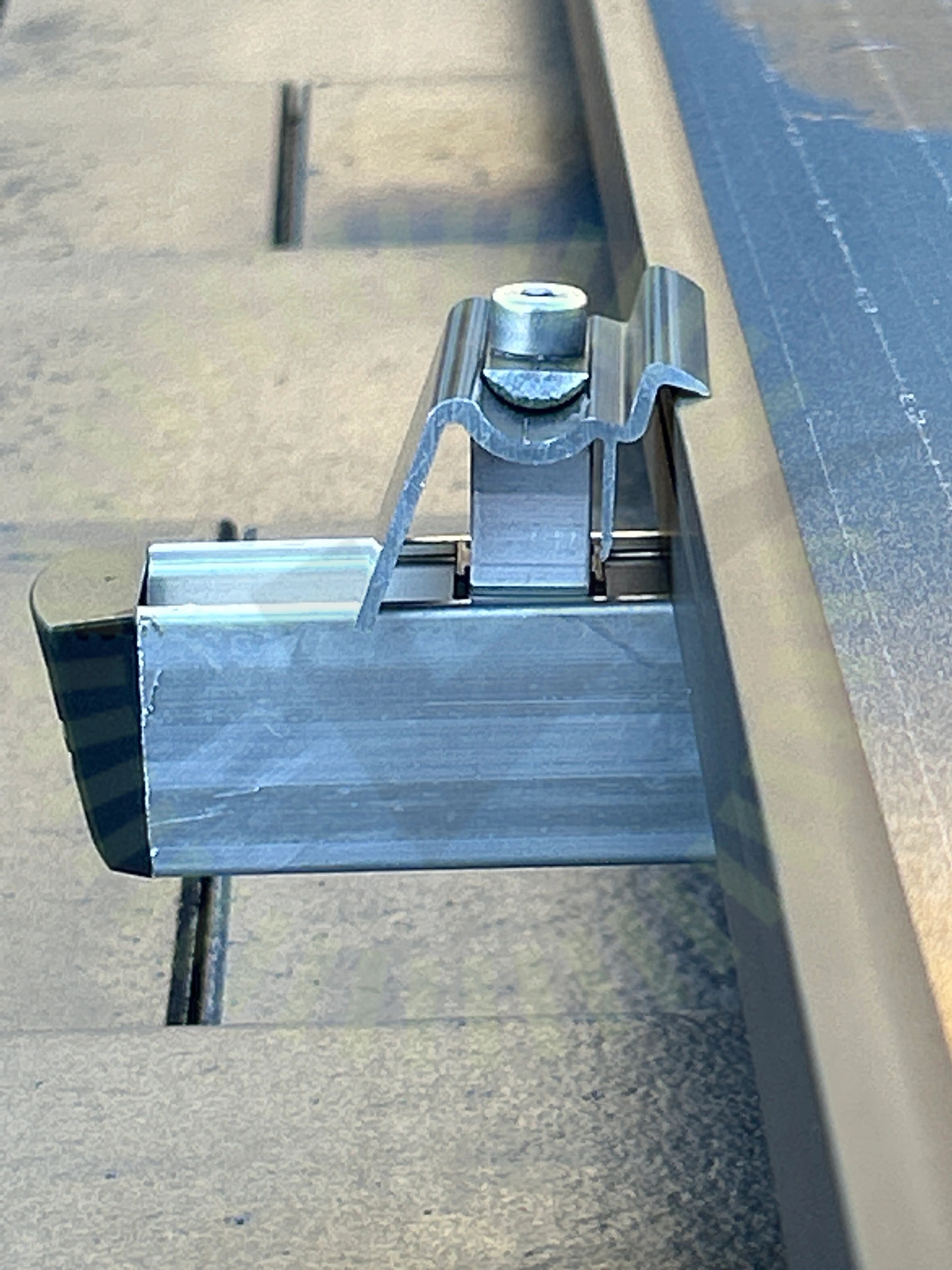

Ändklämmor
2.8 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter
18/28
Använd skruv för klämma
Främmande material
Höjdjustering
Infästningar
Klämmans placering i skena
Panelramens höjd
Shims
Skada på klämmor
Skador
Skarp kant
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Takets lutning
Takstolsbredd
Takstolsinfästning
Underliggande takpanna
Väderbeständigt material
Ej tillgängligt vid besiktning
2/28
Skruvar korrekt
Tvådelad takkrok

Tak, Trina: TSM-DE09.05 380-395W

Anmärkningar
5/16
Avstånd till yta

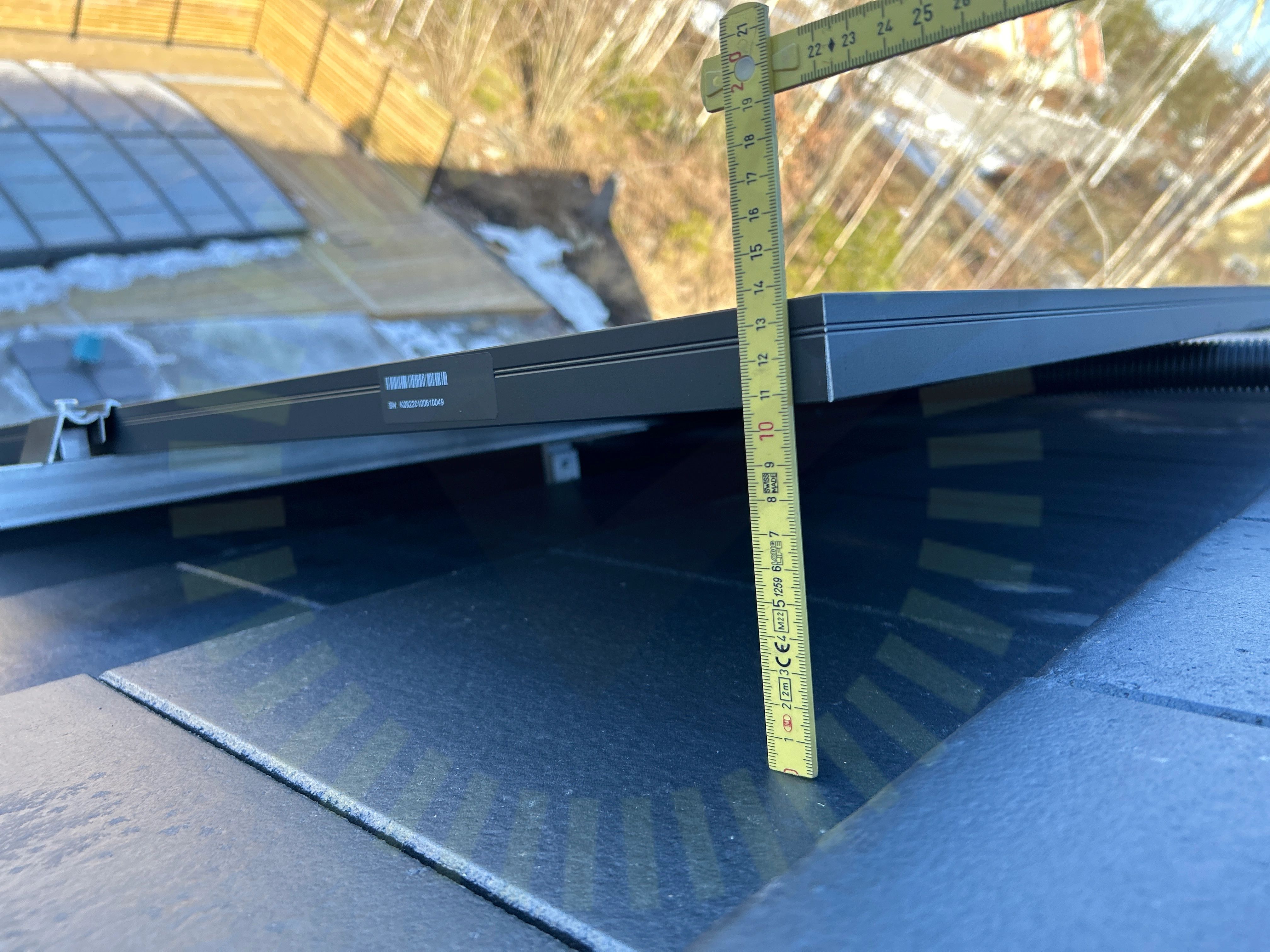

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 3.
Klämmornas placering
3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-22.

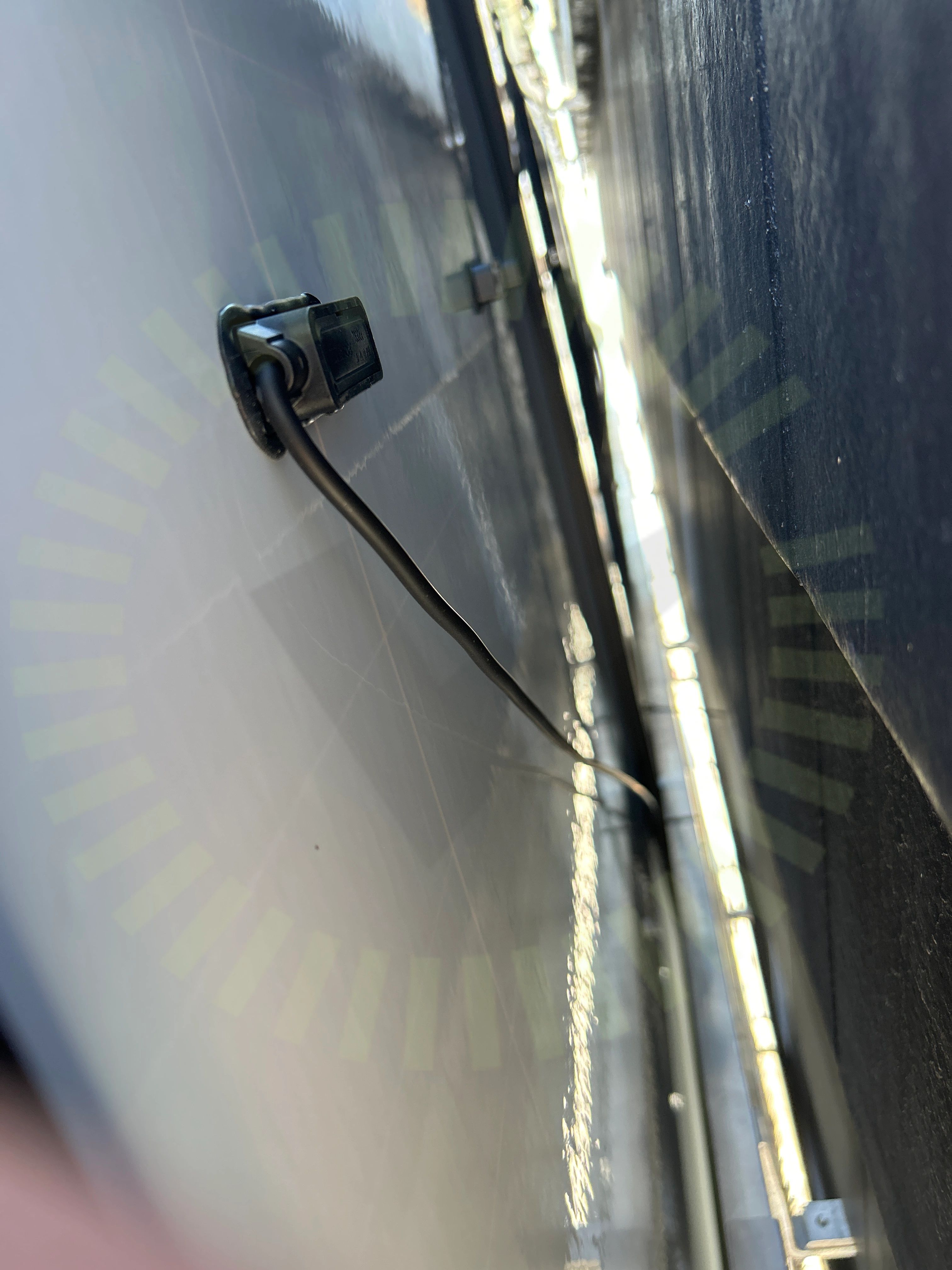

Kopplingslåda
3.3 Kopplingslåda

Inte godkänd

Kopplingslådor utsätts för dragbelastning

Panelkablagets böjradie
3.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

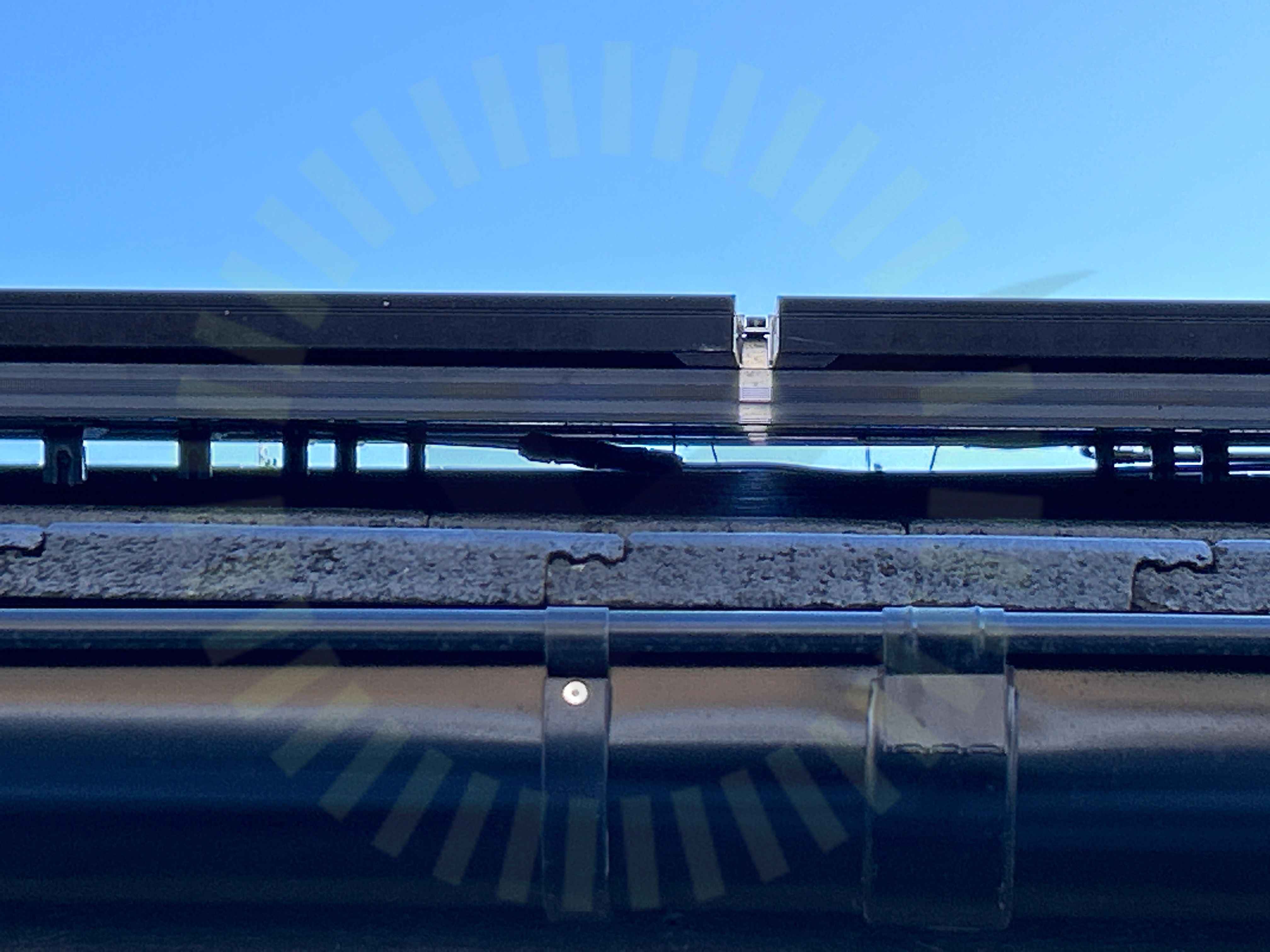

Stress på kontakter
3.5 Stress på kontakter

Inte godkänd

Kontakter hänger fritt. Dragavlastning saknas.

Godkända kontrollpunkter
11/16
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kontakter
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Strängförläggning

Varselmärkning

Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
3/31
AC Genomföringar

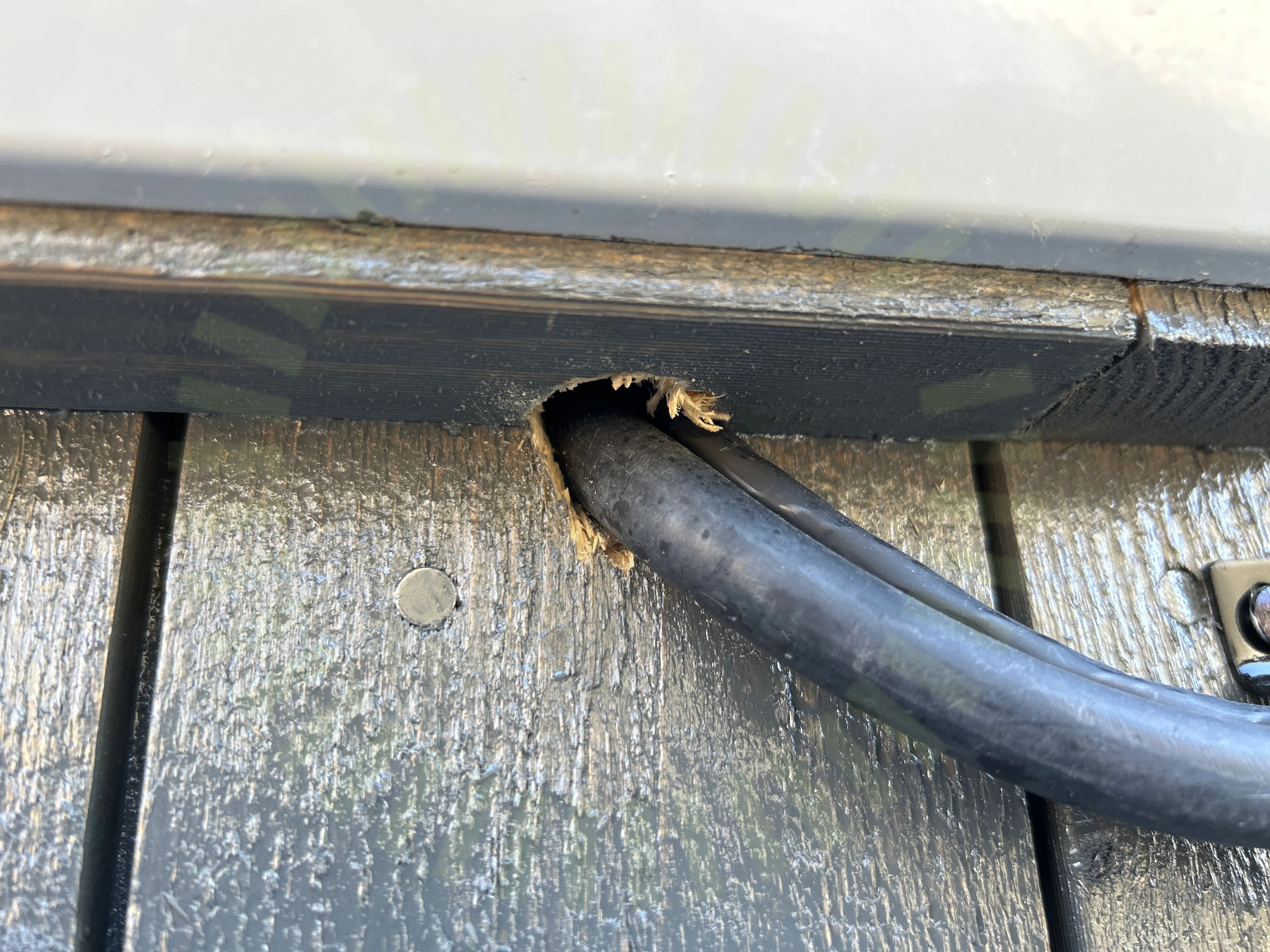

5.1 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

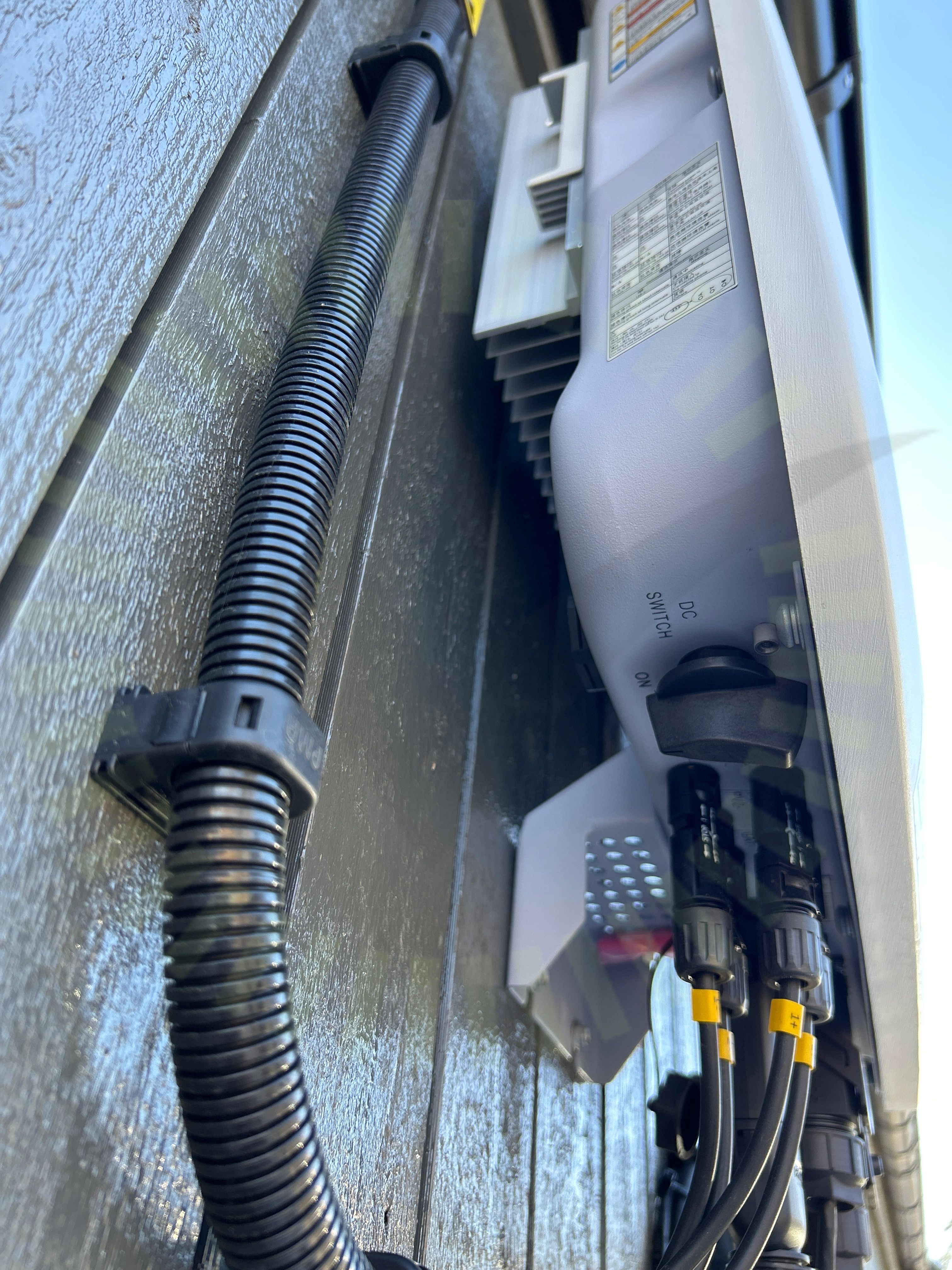

Bakomliggande material
5.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 28
Jordning av chassi

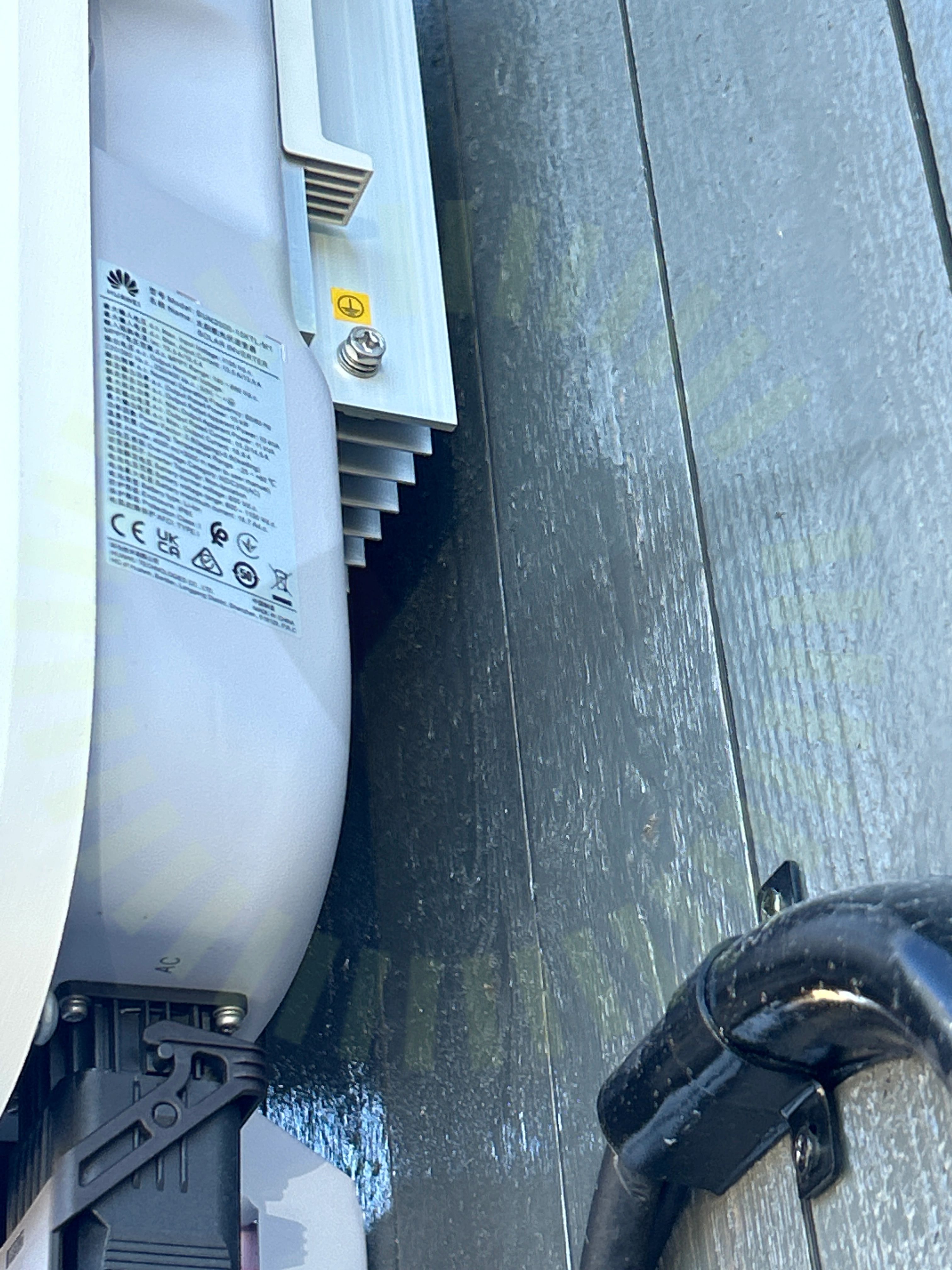

5.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
28/31
AC anslutning växelriktare
AC Böjradie
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Huvudsäkring
Infästning
Jordfelsbrytare
Kontakter
Ledare Fastspända
Märkning
Placering
Smartmätare
Säkringsdimension
Ventilation
