Besiktningsrapport

8.6

Installation av

Takkraft

Datum

8 maj 2024

Ort

Skå, Stockholms län

Fästens placering

Skenornas överhäng

Växelriktarens IP klassning

Genomföringar

92% godkända

8% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBT

Montagesystem

Weland Stål: Falsfäste

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (18)Tak 1, Weland Stål: Falsfäste (24)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

1/18

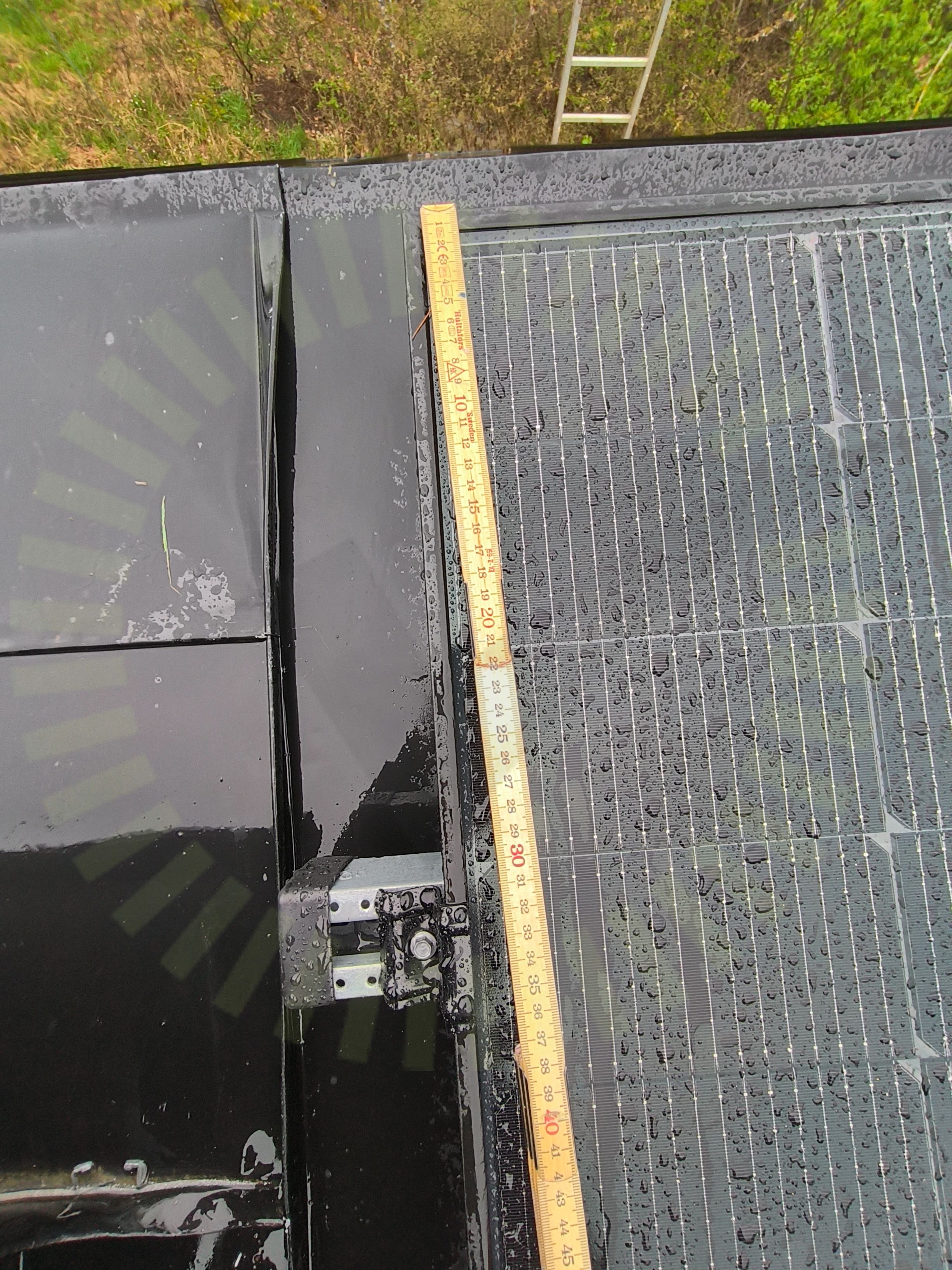

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/18

Förbindelse av kontakter

Kontaktdon

Tak 1, Weland Stål: Falsfäste

Anmärkningar

4/19

4.1 Falsfästenas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Lastberäkning är från Nordmount, men Weland är monterat på taket.

Snö- och vindlastberäkning

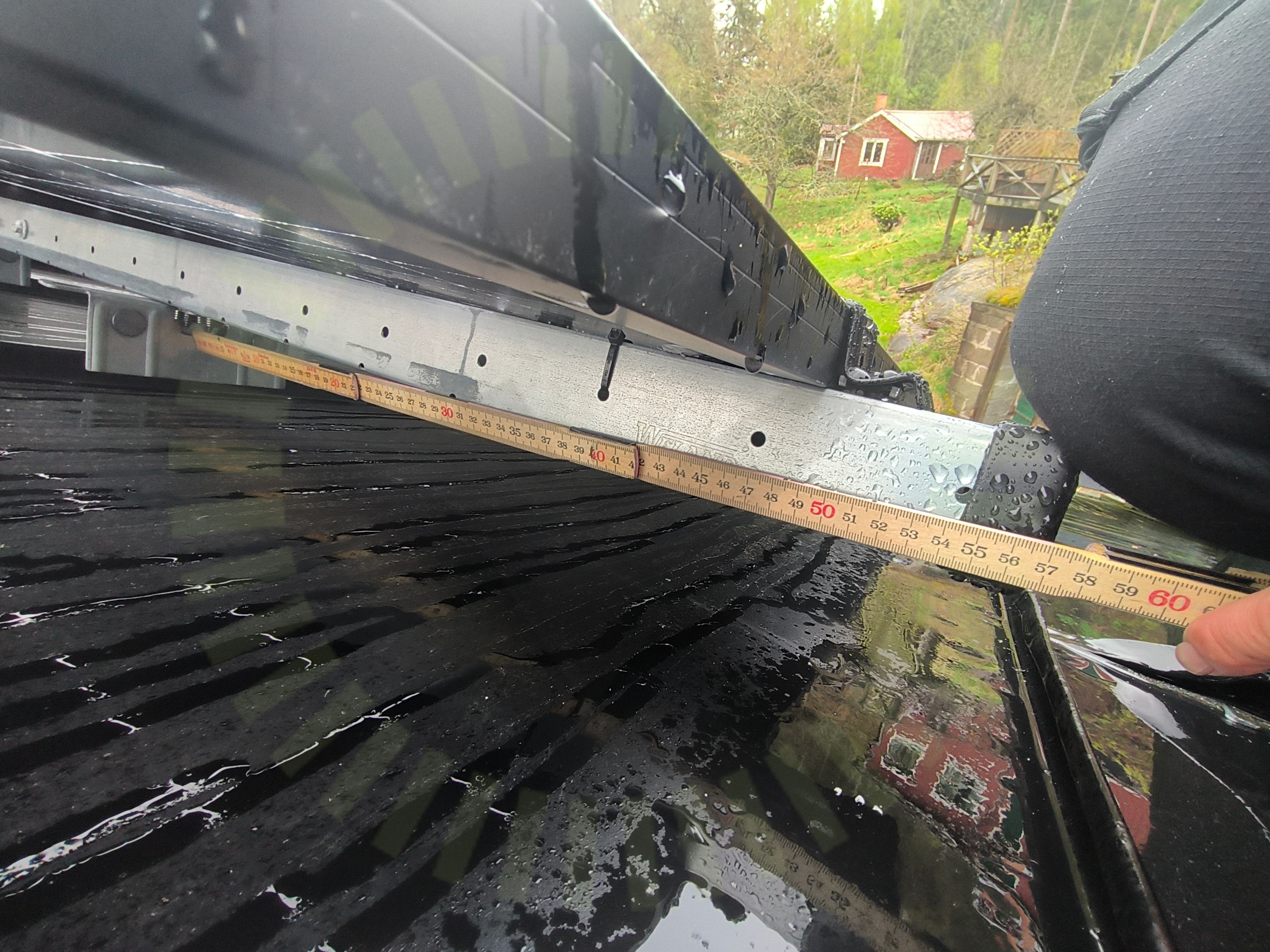

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

4.3 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Ett annat montagesystem än vad lastberäkning säger.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/19

DC kabel förläggning

Falsinfästning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenskarvar

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/35

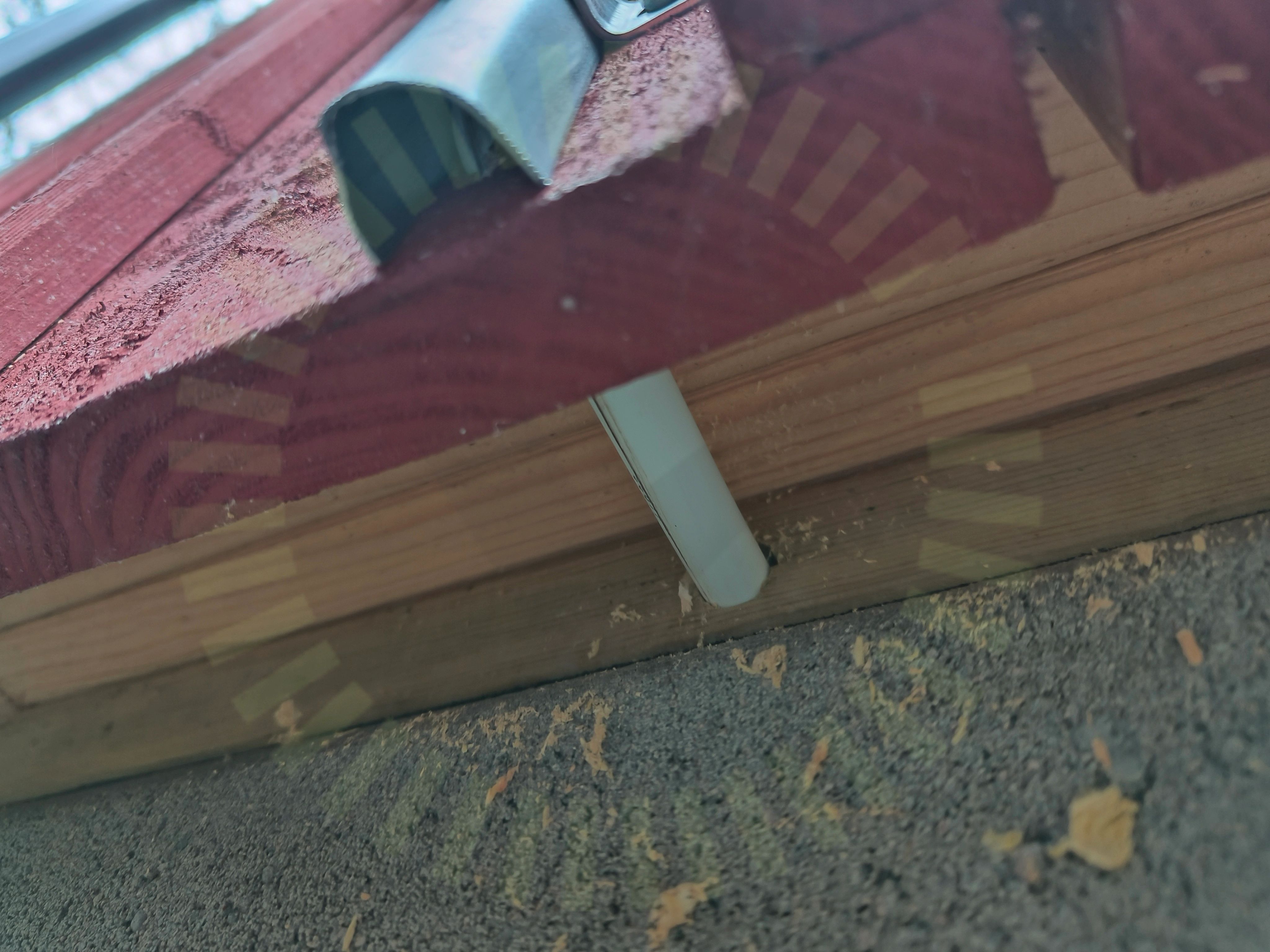

6.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.2 Växelriktarens IP klassning

Inte godkänd

Otätade ingångar påverkar växelriktarens IP-klassning negativt.

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd
