Besiktningsrapport

9.1

Installation av

1KOMMA5°

Datum

26 november 2024

Ort

Nossebro, Västra Götalands län

Kopplingslåda böjradie

Klämmornas placering

Föremål mot bakstycke

+ 6

89% godkända

11% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Enphase: IQ8 Series

Tillbehör

Enphase: IQ Gateway Metered

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (2)Micro-växelriktare (13)Säkerhetsbrytare AC (7)Tak 1, 1Komma5° - Fullblack (17)Tak 1, Weland Stål: Läktfästen (22)Varselmärkning (3)Växelriktare (5)Växelriktare (1) (24)

Allmänt

Godkända kontrollpunkter

2/2

Avtal

Strängschema

Micro-växelriktare

Godkända kontrollpunkter

11/13

Anslutning av paneler

Anslutning IQ Cable

Anslutning micro-växelriktare

Fastsäkring av produkt

Grenkretsar

IQ Terminator

Kabeldragning

Kompatibilitet med micro-växelriktare

Kretsdesign IQ cable-sektion

Placering

Smartmätare

Ej tillgängligt vid besiktning

2/13

DC Kontakter

IQ Sealing Cap

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/17

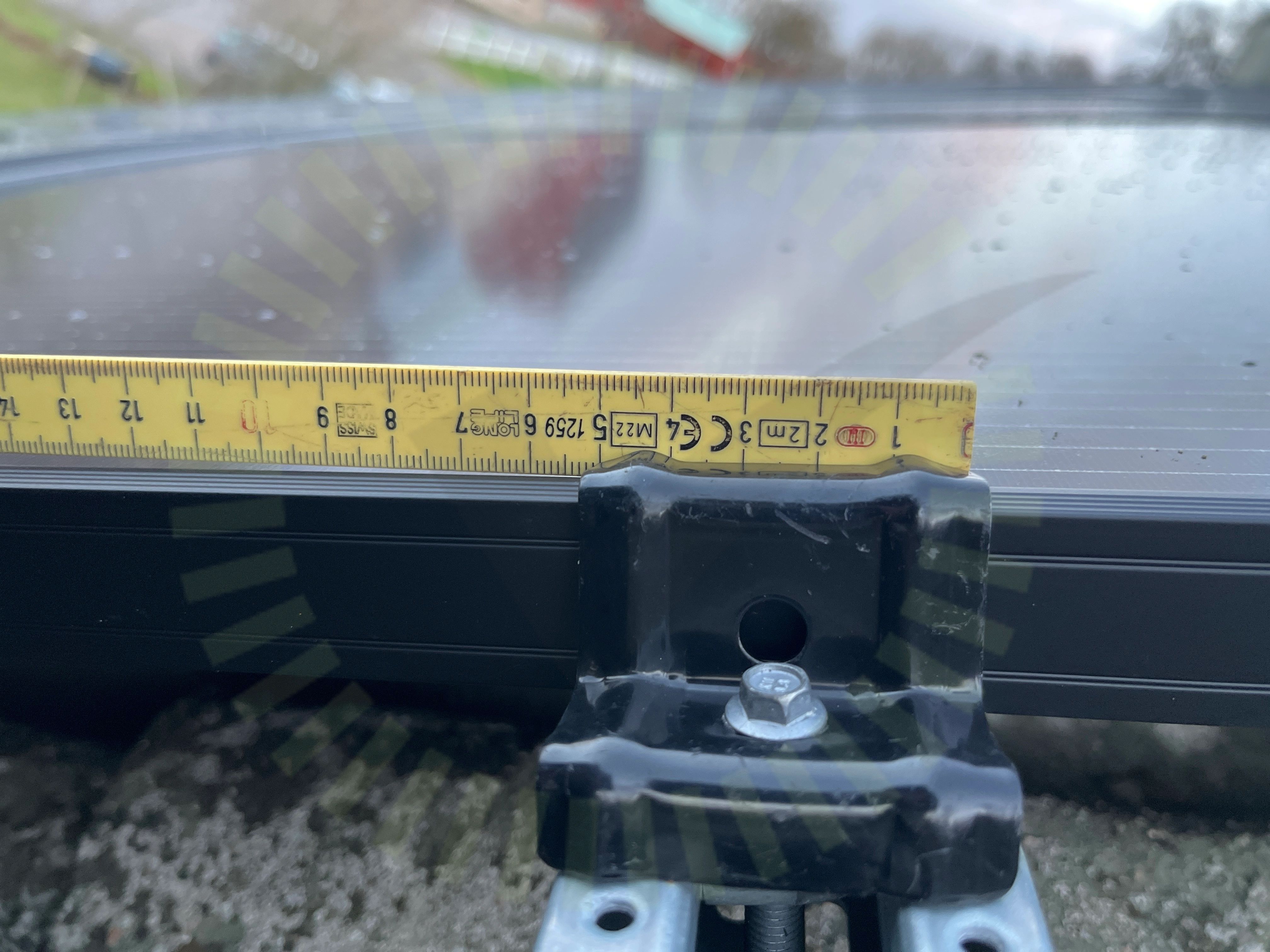

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

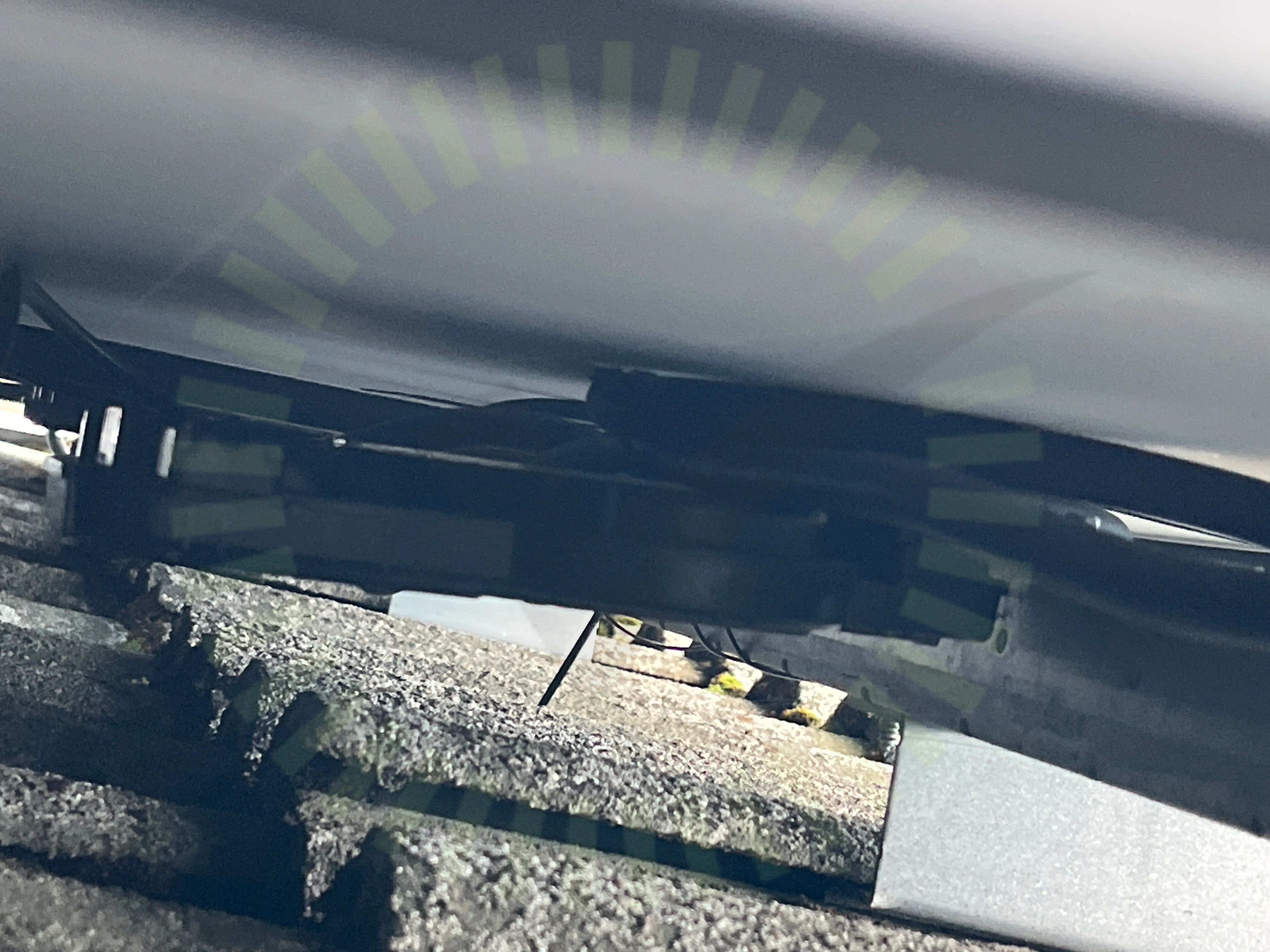

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

4.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

5.1 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel.

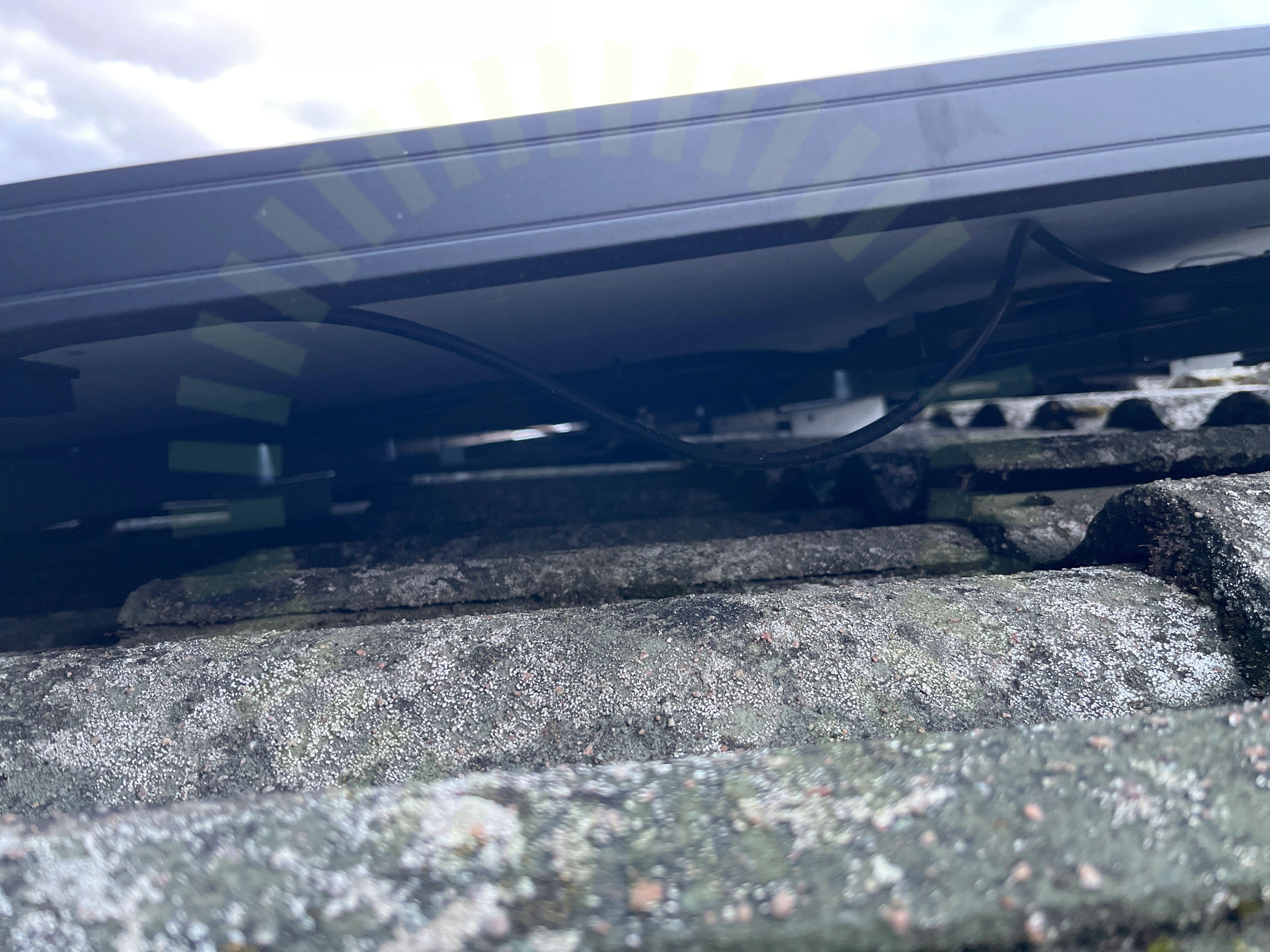

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

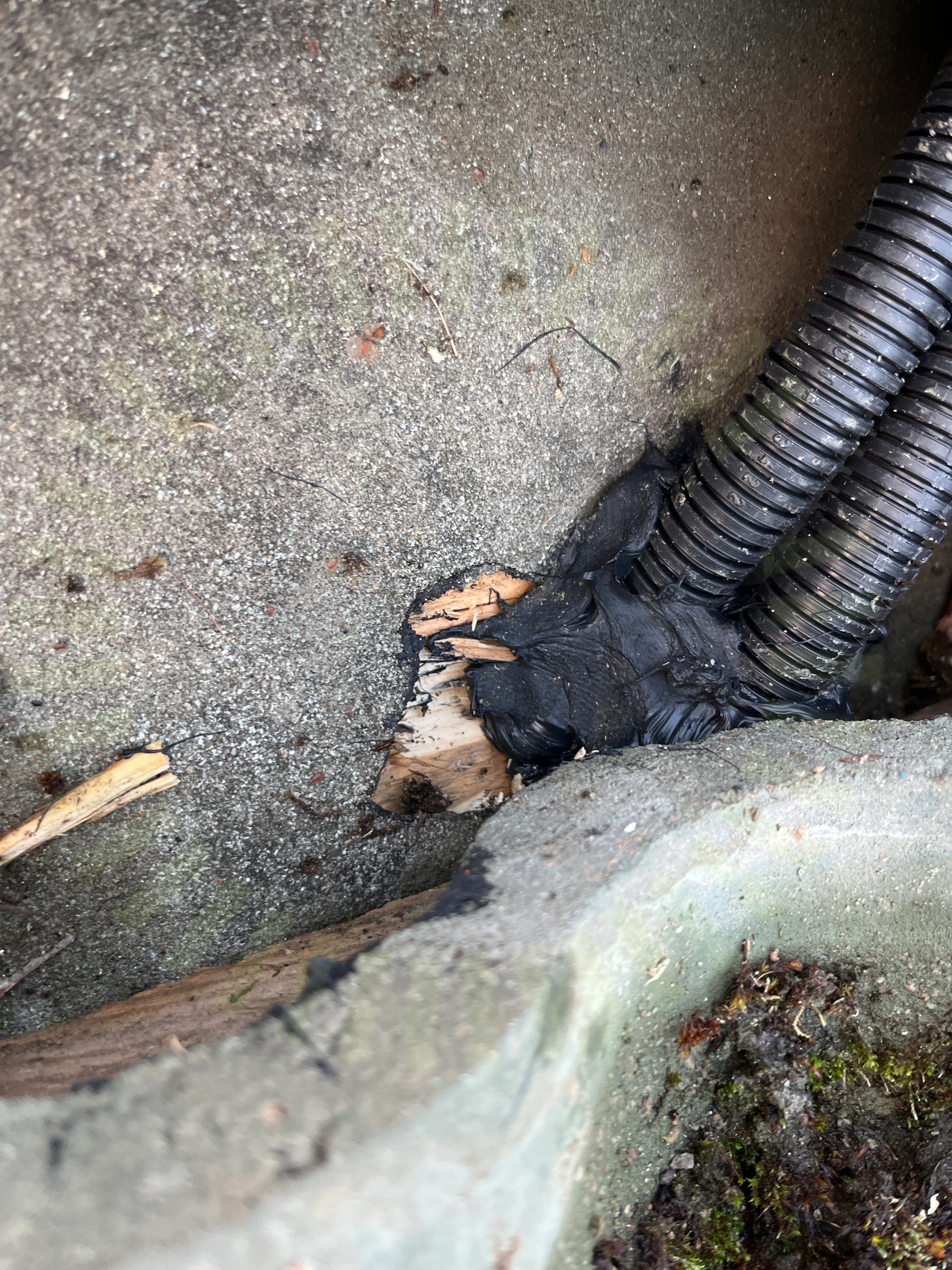

5.3 Skador

Inte godkänd

Skada på pappen vid håltagning.

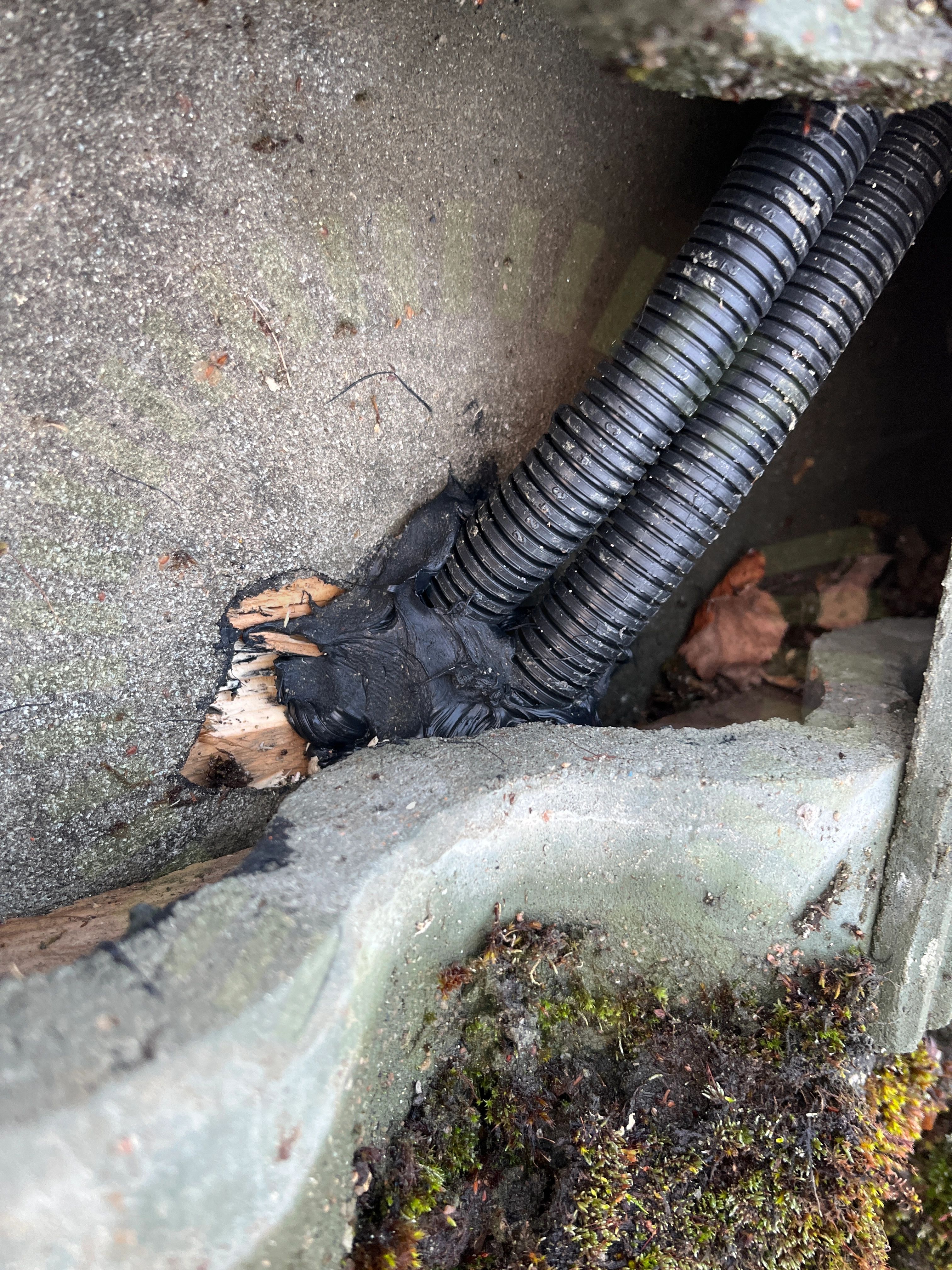

5.4 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

5.5 Underbyggnad

Inte godkänd

Läkten är för klena för den beräknade lasten. Läktens mått: 25x52mm.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

Godkända kontrollpunkter

17/22

DC kabel förläggning

Främmande material

Kabeldragning mellan takytor

Klämmor rätt förläggning

Läktinfästning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Anmärkningar

1/3

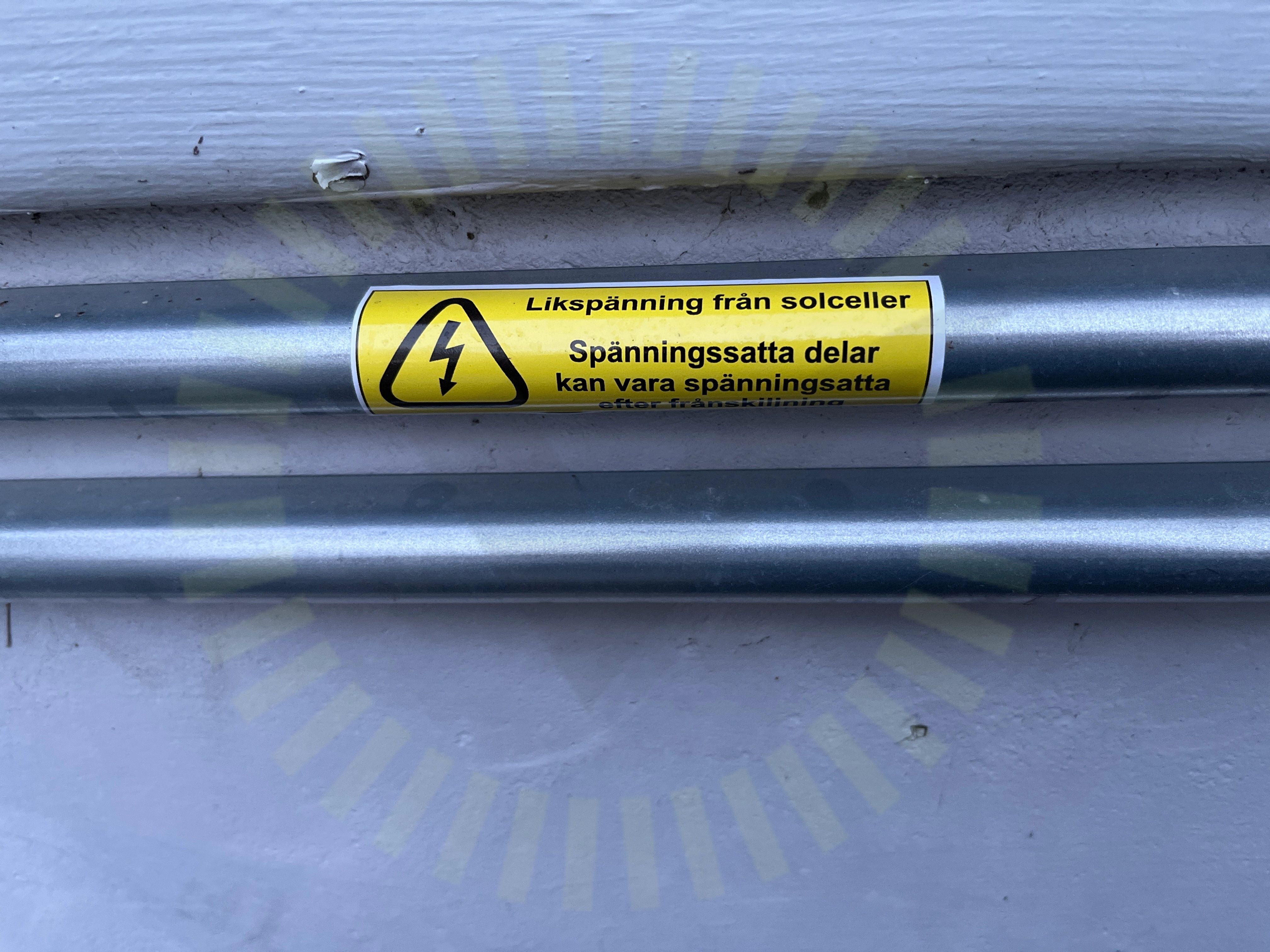

6.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

Godkända kontrollpunkter

2/3

Informering av solceller

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Skador signalkablage

Växelriktare (1)

Anmärkningar

1/24

8.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

23/24

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
