9.6

Installation av

Solvision

Datum

7 september 2023

Ort

Järna, Stockholms län

Kontaktdon

Takstolsinfästning

Infästning utanför takstol

94% godkända

6% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SingleRail: CrossHook 3S (33)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Avtal

Överenskommelse

Kund är medveten och okej med ändring av produkter. Andra, men likvärdiga, paneler och växelriktare.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

15/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

3/26

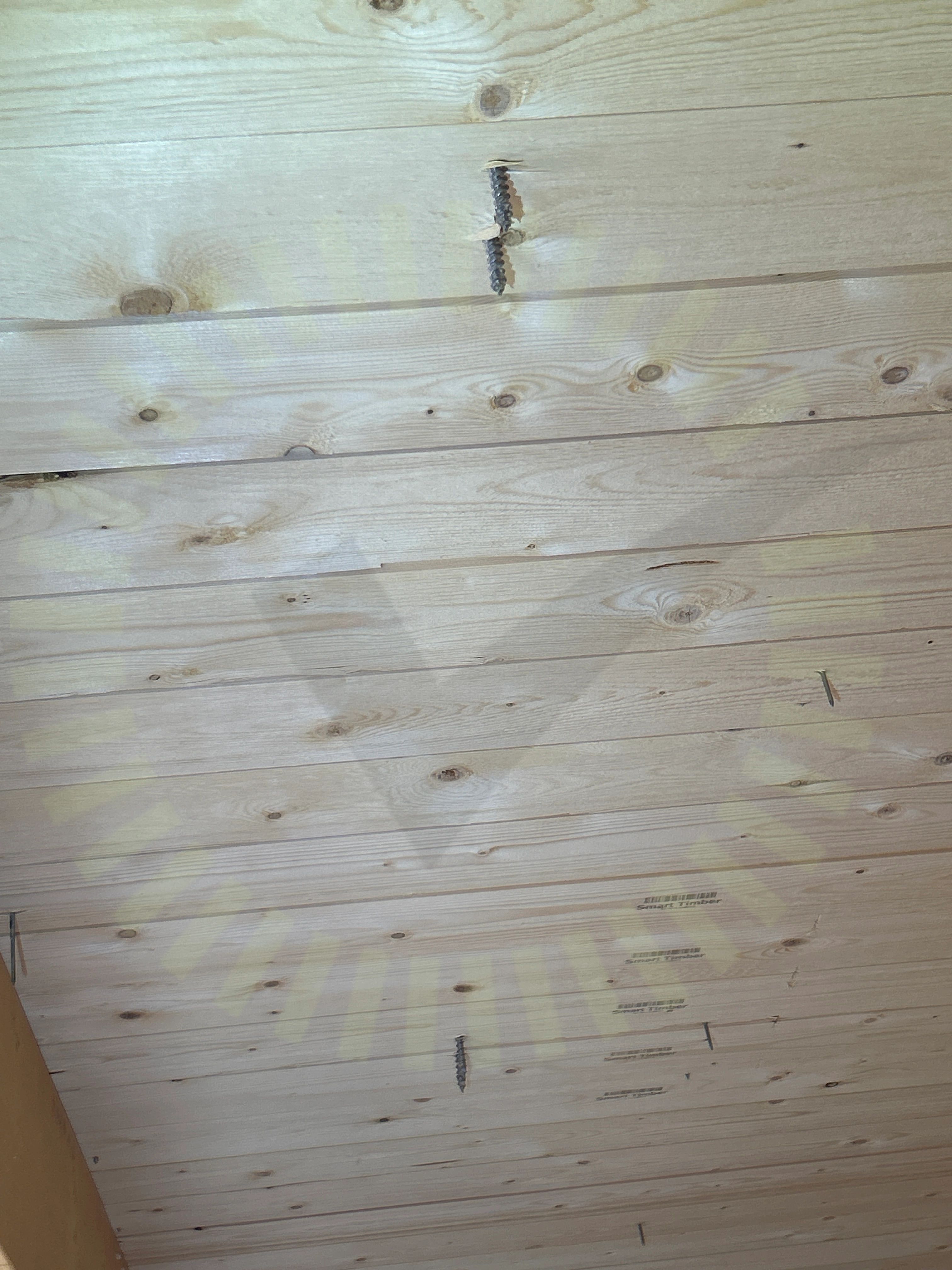

3.1 Infästning utanför takstol

Inte godkänd

Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen visar en panel som inte finns.

Tillverkarens montageanvisningar

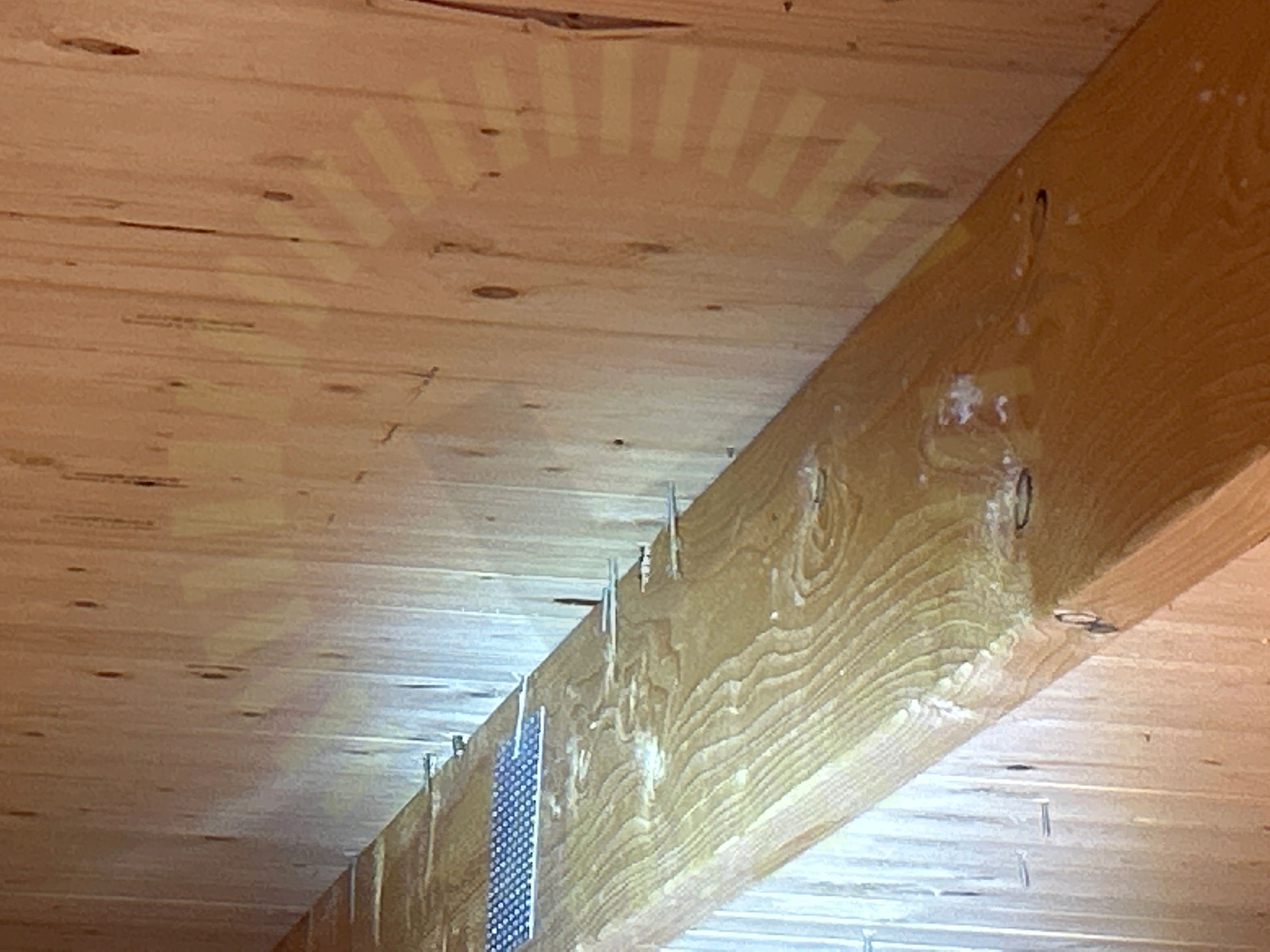

3.3 Takstolsinfästning

Inte godkänd

Fåtal skruv har missat takstol.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

20/26

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Takets lutning

Takkrokarnas CC

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/26

Skenskarvar

Skruvar korrekt

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

33/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
