Besiktningsrapport

8.7

Installation av

Solcellen.nu

Datum

23 maj 2023

Ort

Kolmården, Östergötlands län

Säkerhetsavstånd

Kabeluppfästning

Förläggning DC kontakter

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Longi: LR4-60HPB 345-375M

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Säkerhetsbrytare DC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (6)Säkerhetsbrytare DC (6)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Longi: LR4-60HPB 345-375M (15)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/25

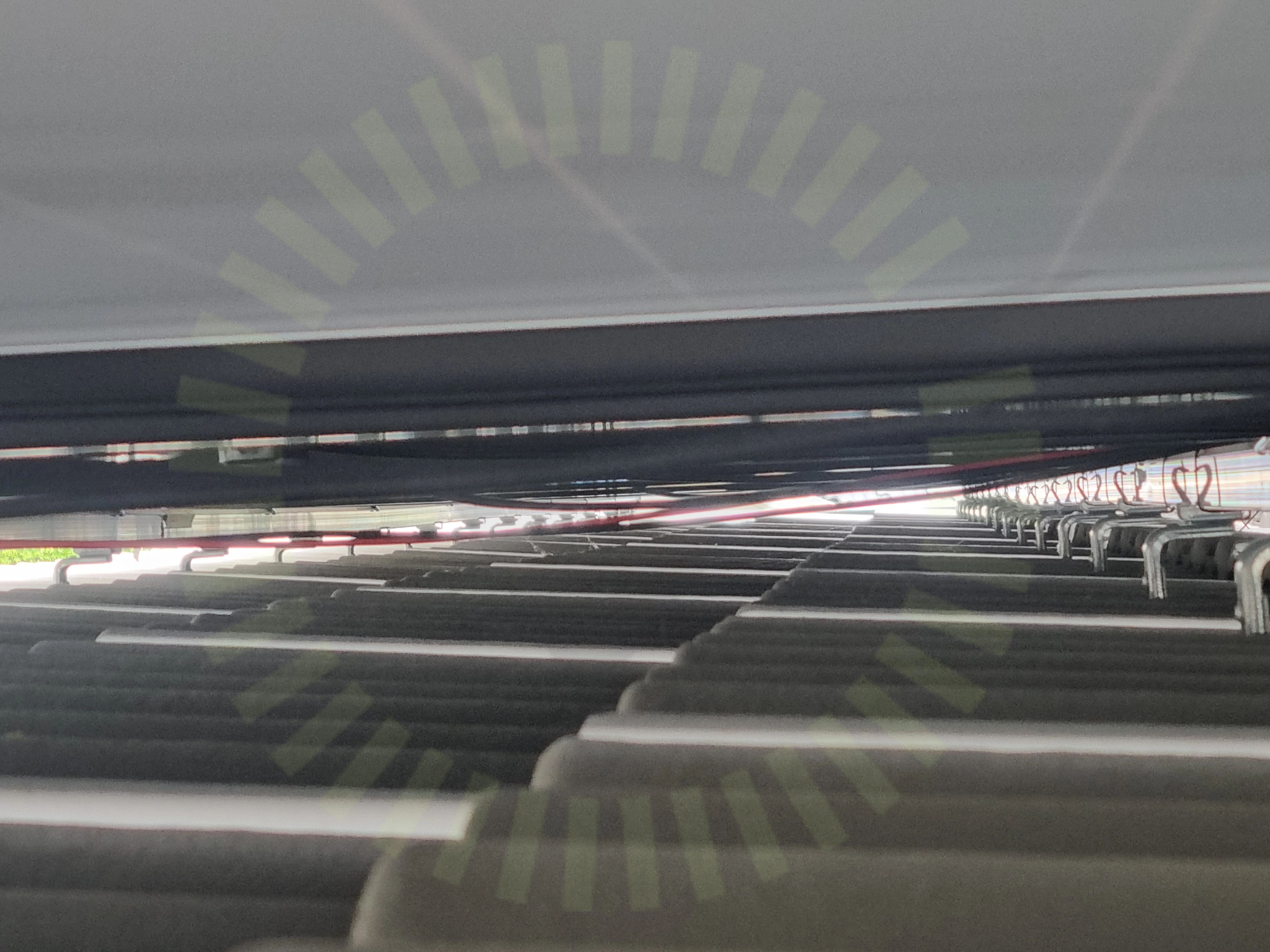

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablage draget mellan skenor utan att vara fastsatt

SS 436 40 00 (712.521.101 och 522.8.4)

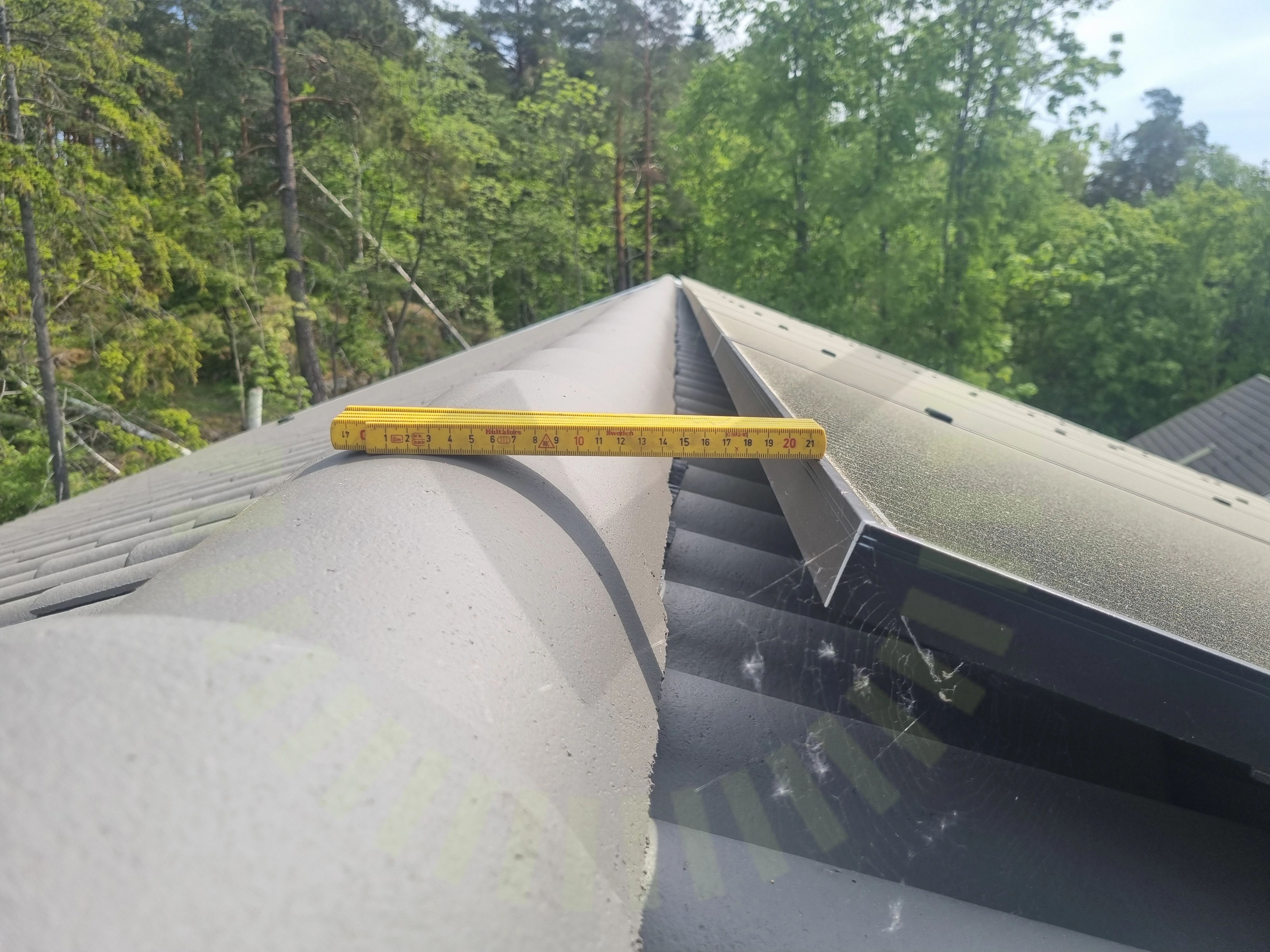

5.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant. Solpaneler Ligger över nock

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

23/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Longi: LR4-60HPB 345-375M

Anmärkningar

3/15

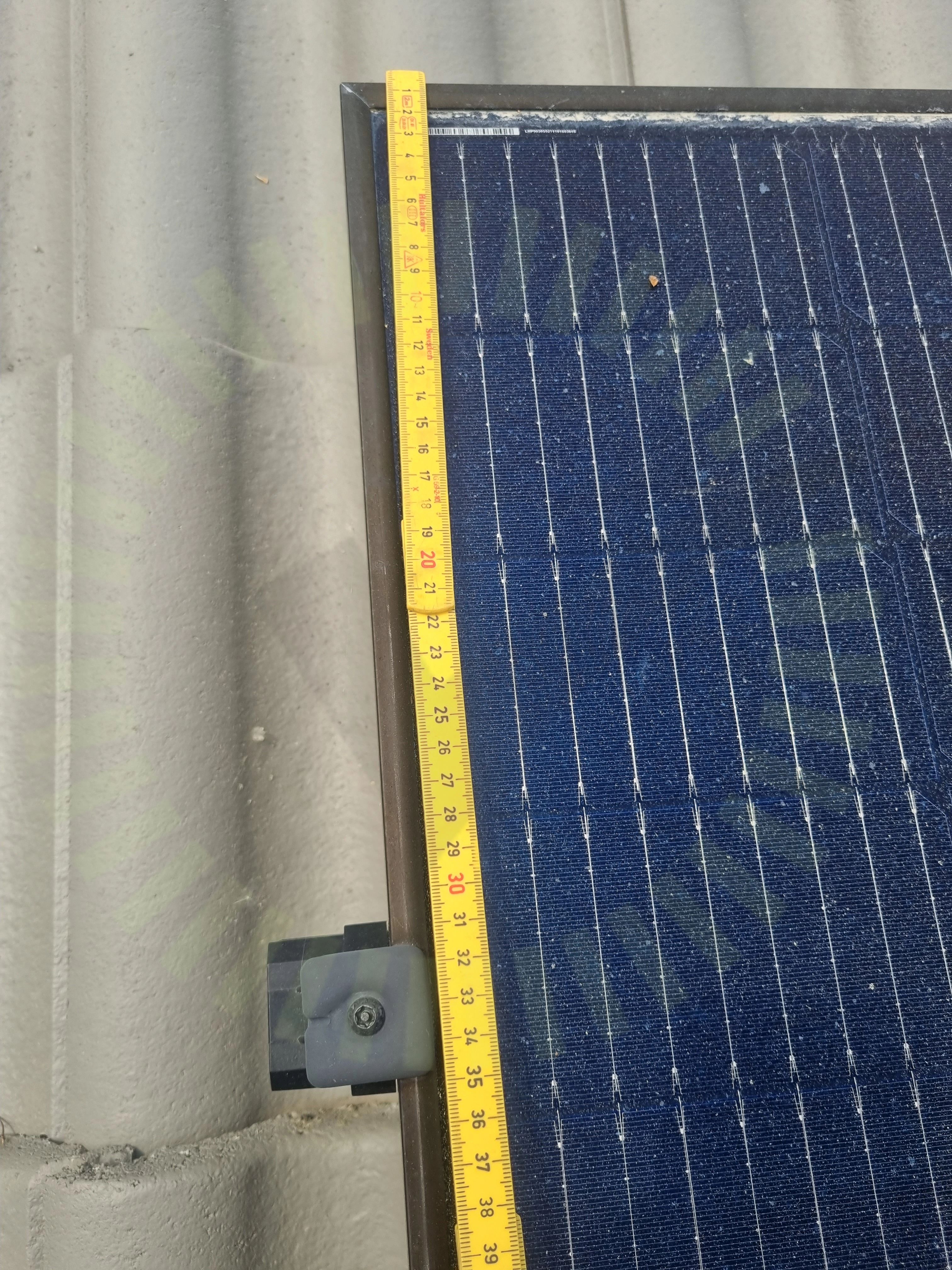

6.1 Klämmornas placering

Inte godkänd

Klämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16

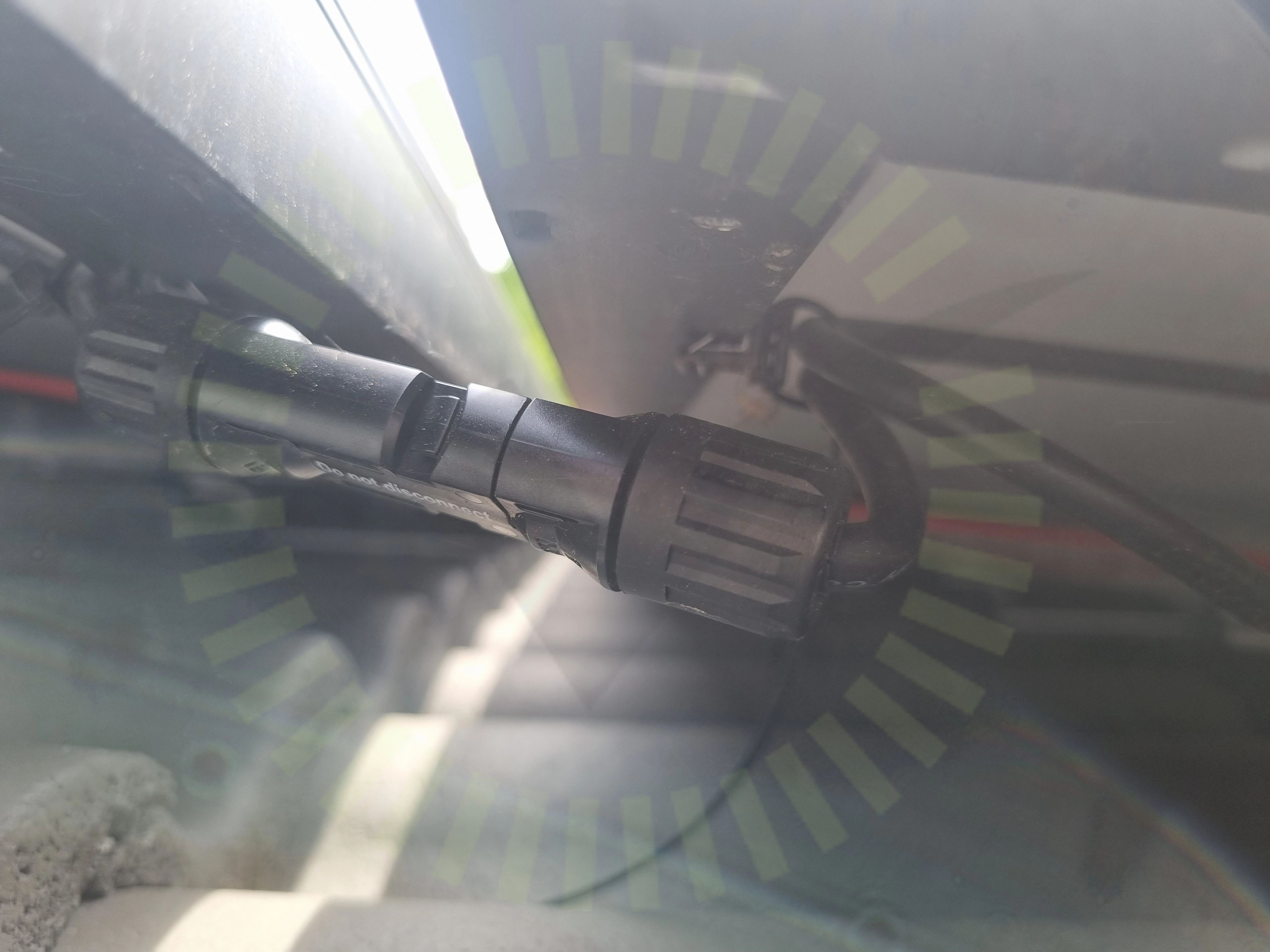

6.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie. Skarp böj på kablage som kommer ur kontakt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

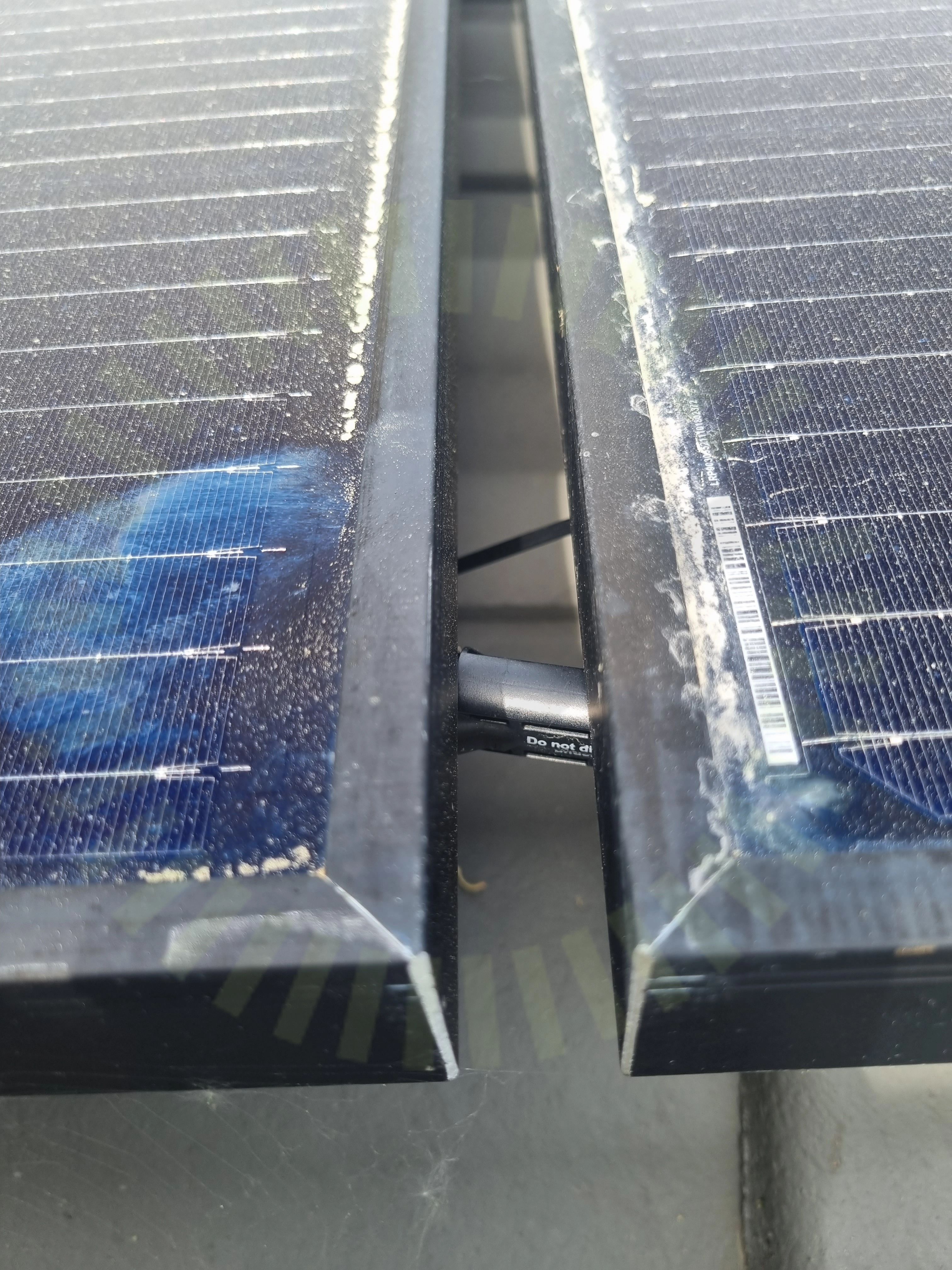

6.3 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

11/15

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Kopplingslåda

Mellanrum

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Anmärkningar

1/5

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas. Vid växelriktare

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

2/37

8.1 Genomföringar

Inte godkänd

Genomföring inte tätad. Från fasad skåp in till garage där växelriktare sitter

8.2 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

35/37

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
