PrivatFöretagLeverantör
Jämför leverantörer1KOMMA5°Besiktningsrapport i Lund

Besiktningsrapport

8.9
x

Installation genom

1KOMMA5°

Datum

2 juni 2023

Ort

Lund, Skåne län
Skenornas infästning
Skenornas infästning
Kopplingslåda
Kopplingslåda
Stress på kontakter
Stress på kontakter
+ 4
+ 4
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V (14)ESDEC Lutande Panntak (26)Huawei: SUN2000 (12-20KTL)-M2 (44)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (1)

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

3/14

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 650mm. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

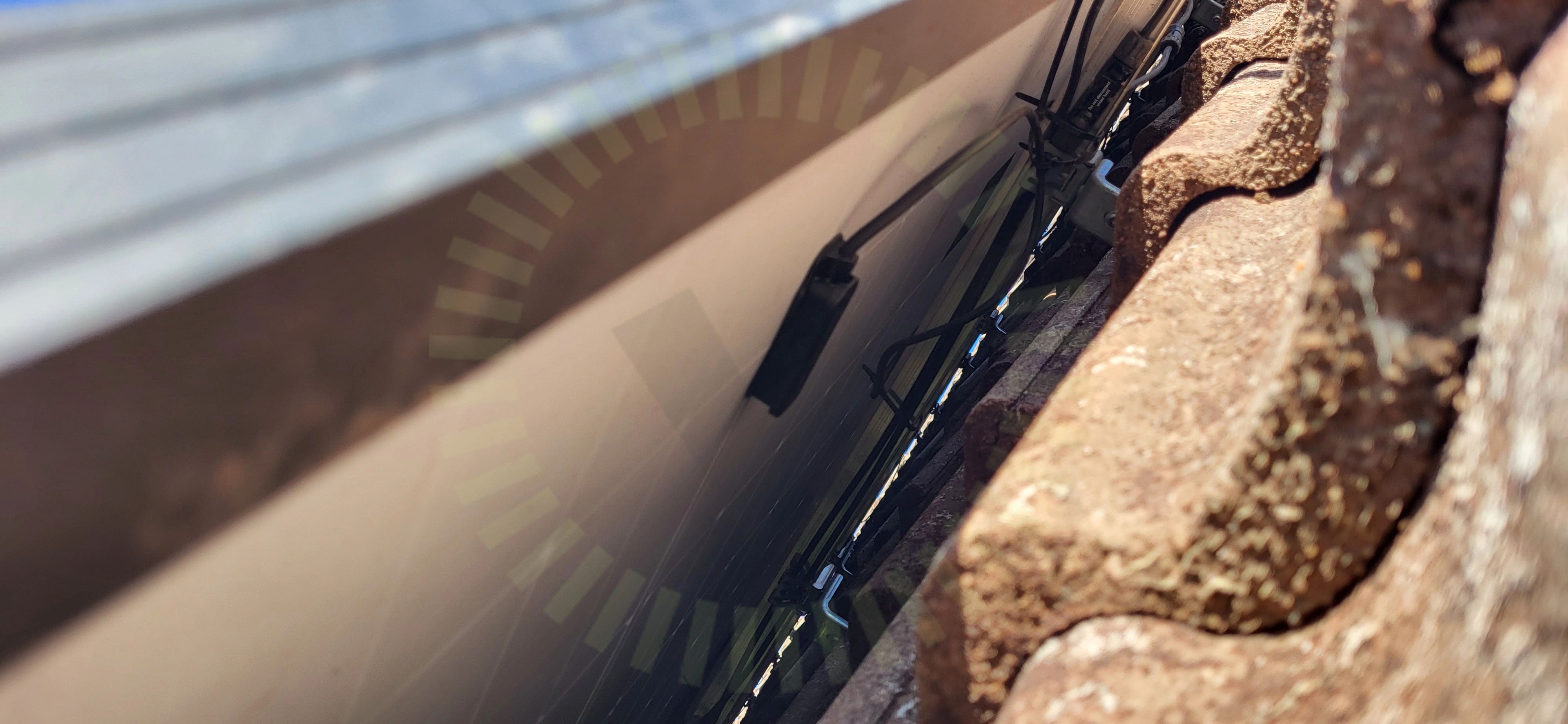

Kopplingslåda

1.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Stress på kontakter

1.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

11/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

5/26
Främmande material

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet ska inte användas vid montering. Påverkar tillverkarens garantier.

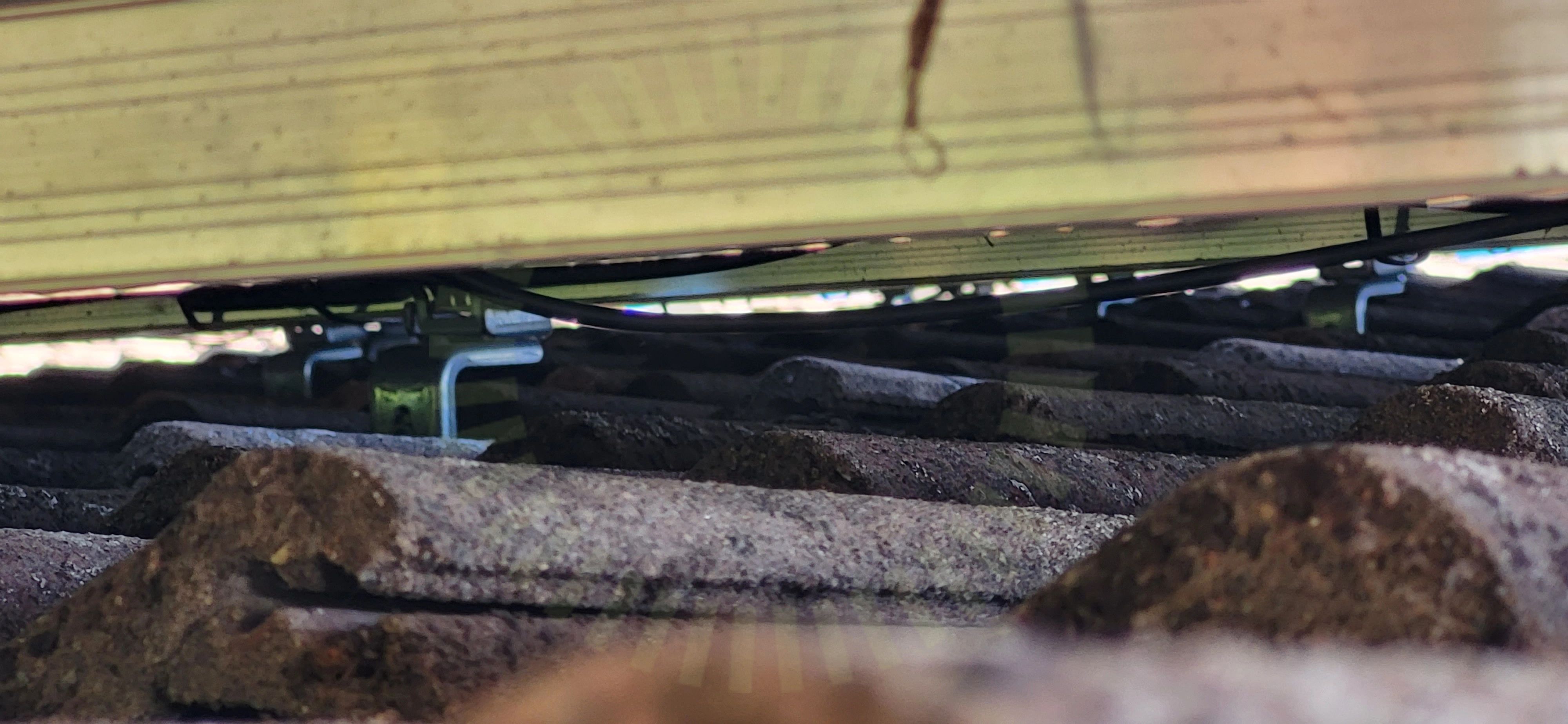

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

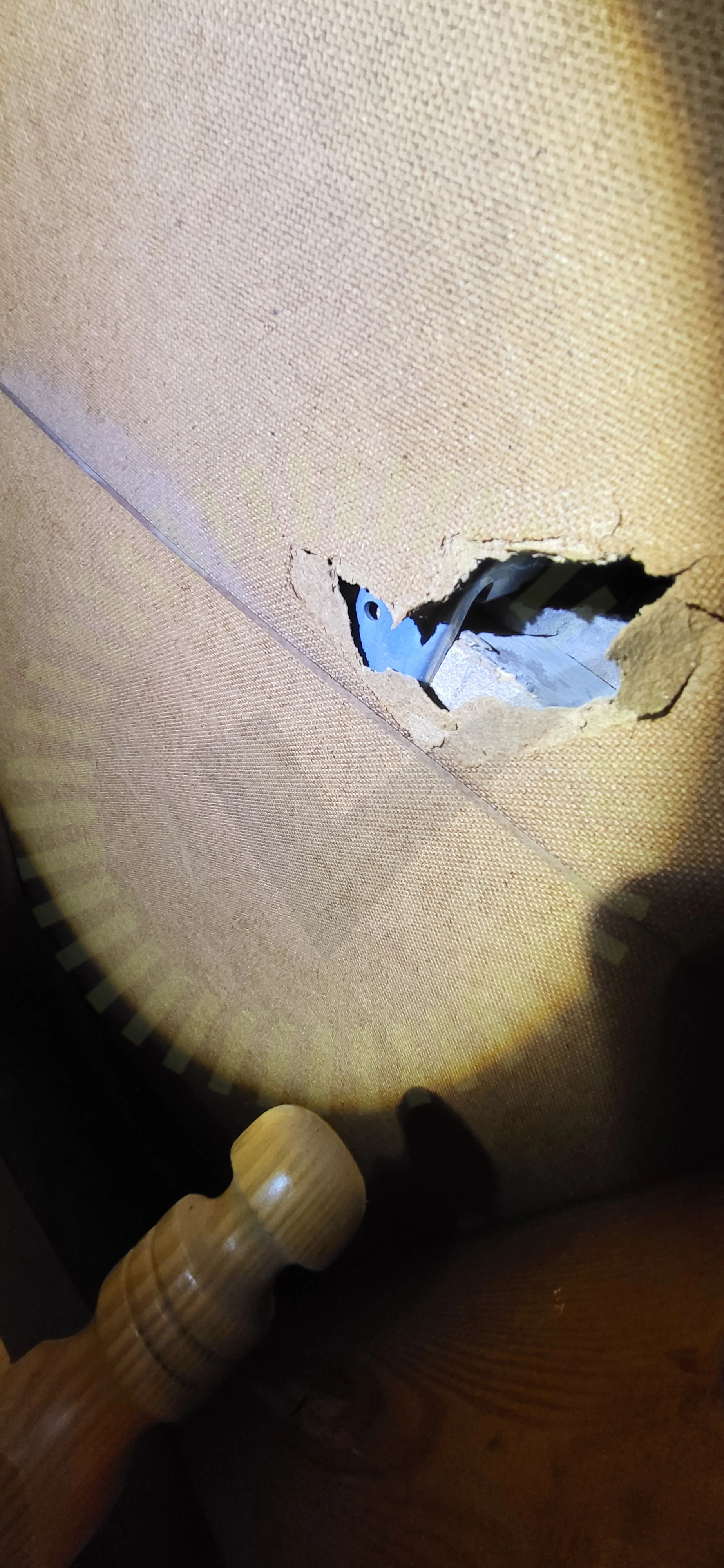

Skador

2.3 Skador

Inte godkänd

Skada hittad. Masoniten är förstörd av kroken vid montaget.

Skenornas infästning

2.4 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

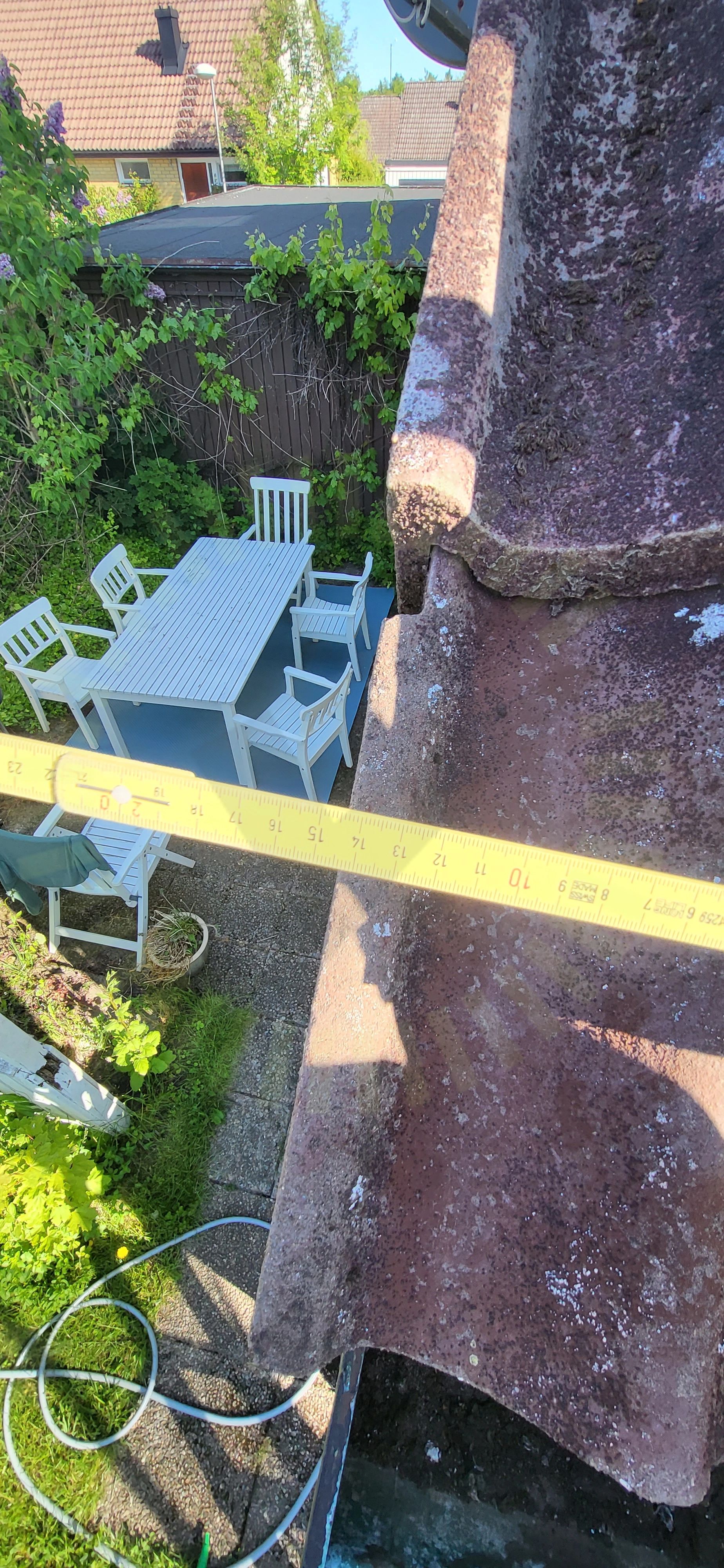

Säkerhetsavstånd

2.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

20/26
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Huawei: SUN2000 (12-20KTL)-M2

Godkända kontrollpunkter

44/44
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/1
Buntband över kontakter

5.1 Buntband över kontakter

Inte godkänd

Buntband är placerade över kontakterna hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4
