Besiktningsrapport

8.8

Installation genom

Sun4Energy

Datum

24 februari 2023

Ort

Märsta, Stockholm län

Skenornas överhäng

Kopplingslåda

AC Genomföringar

+ 1

90% godkända

10% ej godkända

Om installationen

Paneler

Tiger Neo N-type 54HL4-B

Montagesystem

K2: SingleRail Ballast

Växelriktare

MOD 3-15KTL3-X

Tillbehör

Elmaterial: Kapsling

Tillbehör

Säkerhetsbrytare AC

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, K2: SingleRail Ballast (21)Tak 1, Tiger Neo N-type 54HL4-B (16)Varselmärkning (4)Växelriktare (28)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, K2: SingleRail Ballast

Anmärkningar

3/14

4.1 Infästningarnas CC mått

Inte godkänd

Saknas snö och vindlast uppmätt mellan infästningar 900cc

Tillverkarens anvisningar

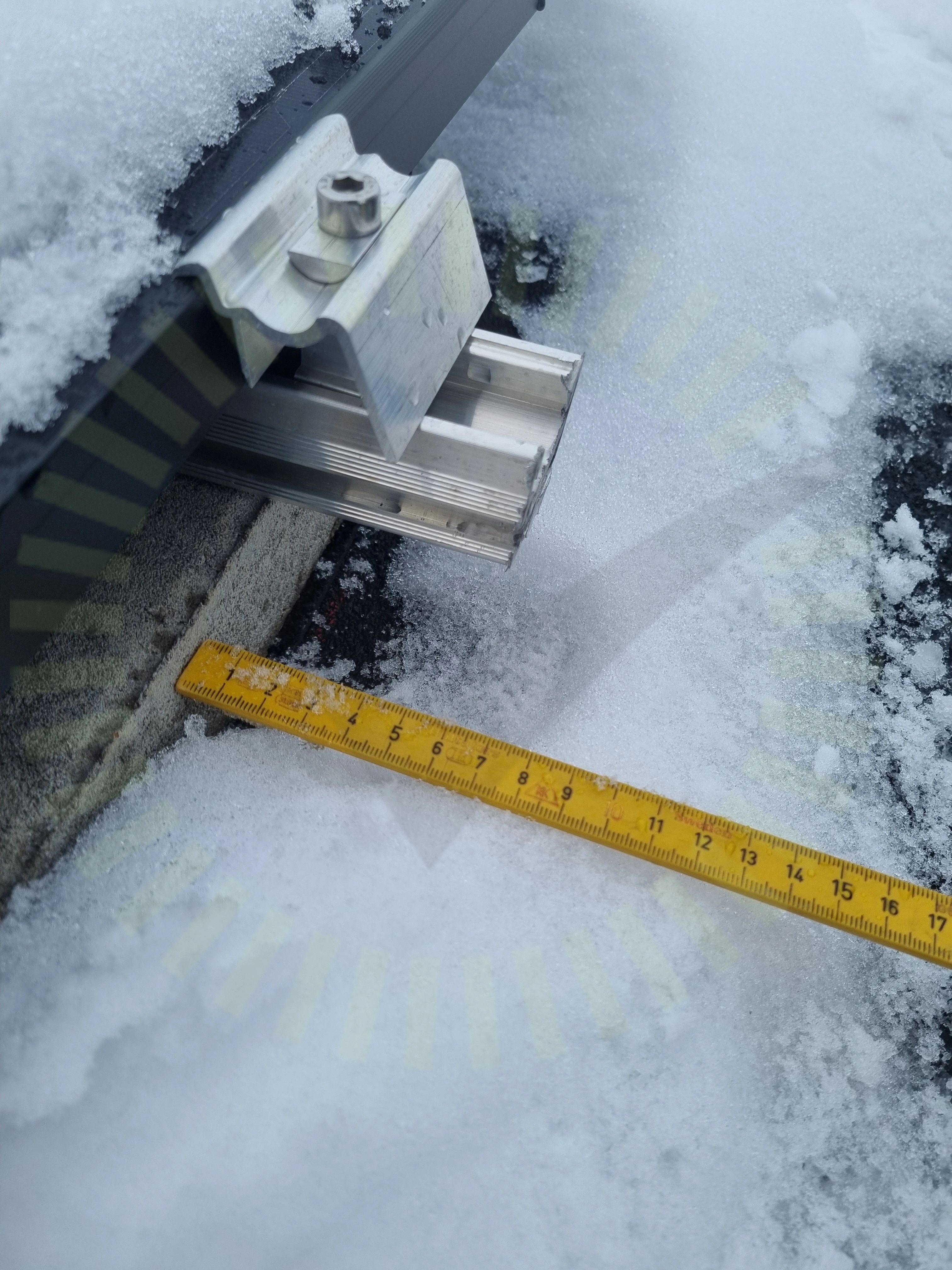

4.2 Skenornas överhäng

Inte godkänd

Saknas lastberäkning uppmätt överhäng 60mm

Tillverkarens anvisningar

4.3 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/14

Förutsättningar

Kabeluppfästning

Shims

Skador

Skarp kant

Skenskarvar

Skydd

Slutklämmor

Väderbeständigt material

Ej tillgängligt vid besiktning

2/14

Mittklämmor

Skenornas infästning

Tak 1, Tiger Neo N-type 54HL4-B

Anmärkningar

1/16

5.1 Kopplingslåda

Inte godkänd

Stress på kablage från kopplingslådor, hårt spända direkt till skena

Godkända kontrollpunkter

13/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Kontakter

Panelkablagets böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/16

Punktbelastning

Skador

Varselmärkning

Anmärkningar

2/4

6.1 Varning för backspänning

Inte godkänd

Märkning gällande frånskiljning av produktion/matande nät saknas.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

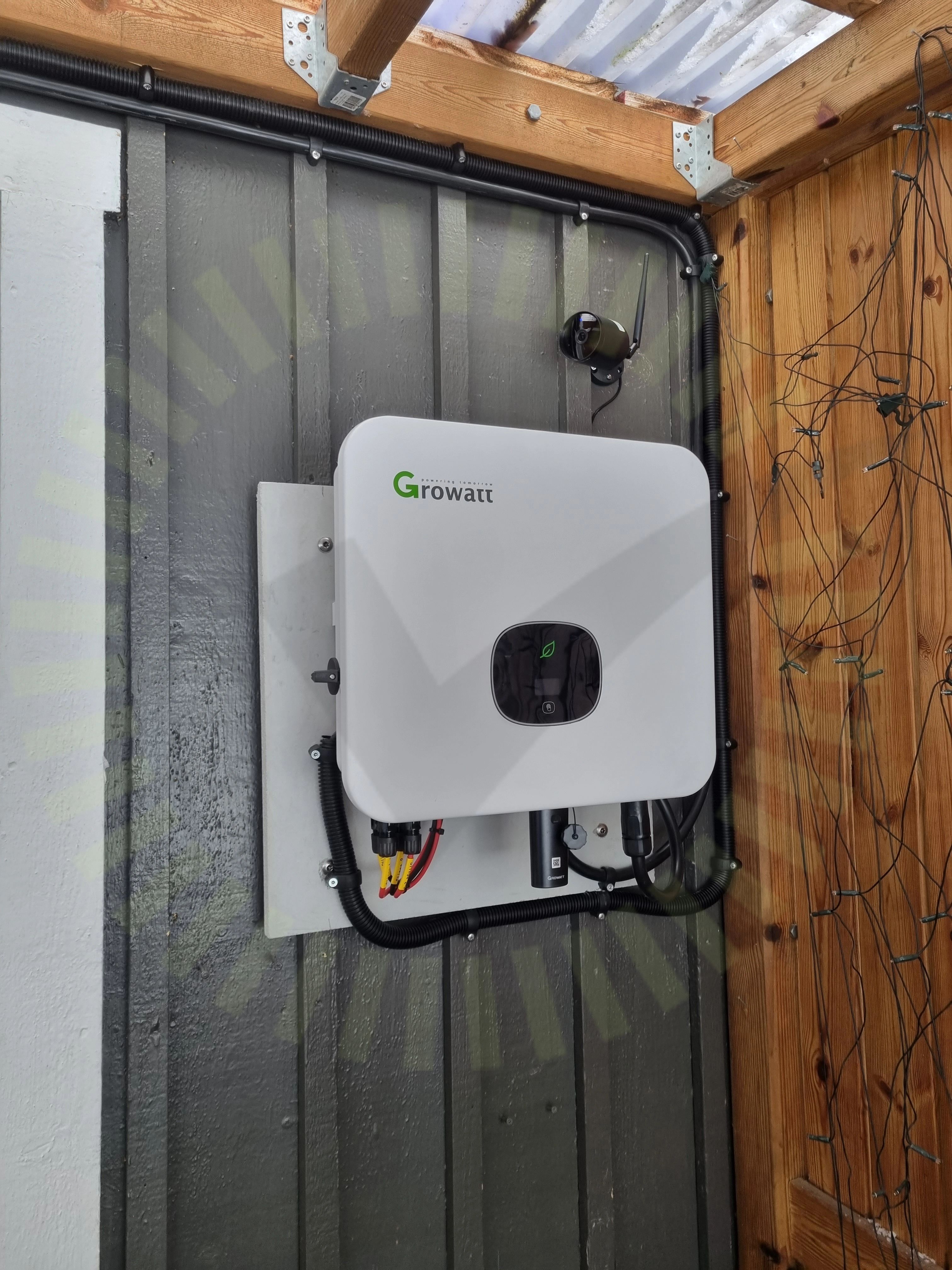

6.2 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/28

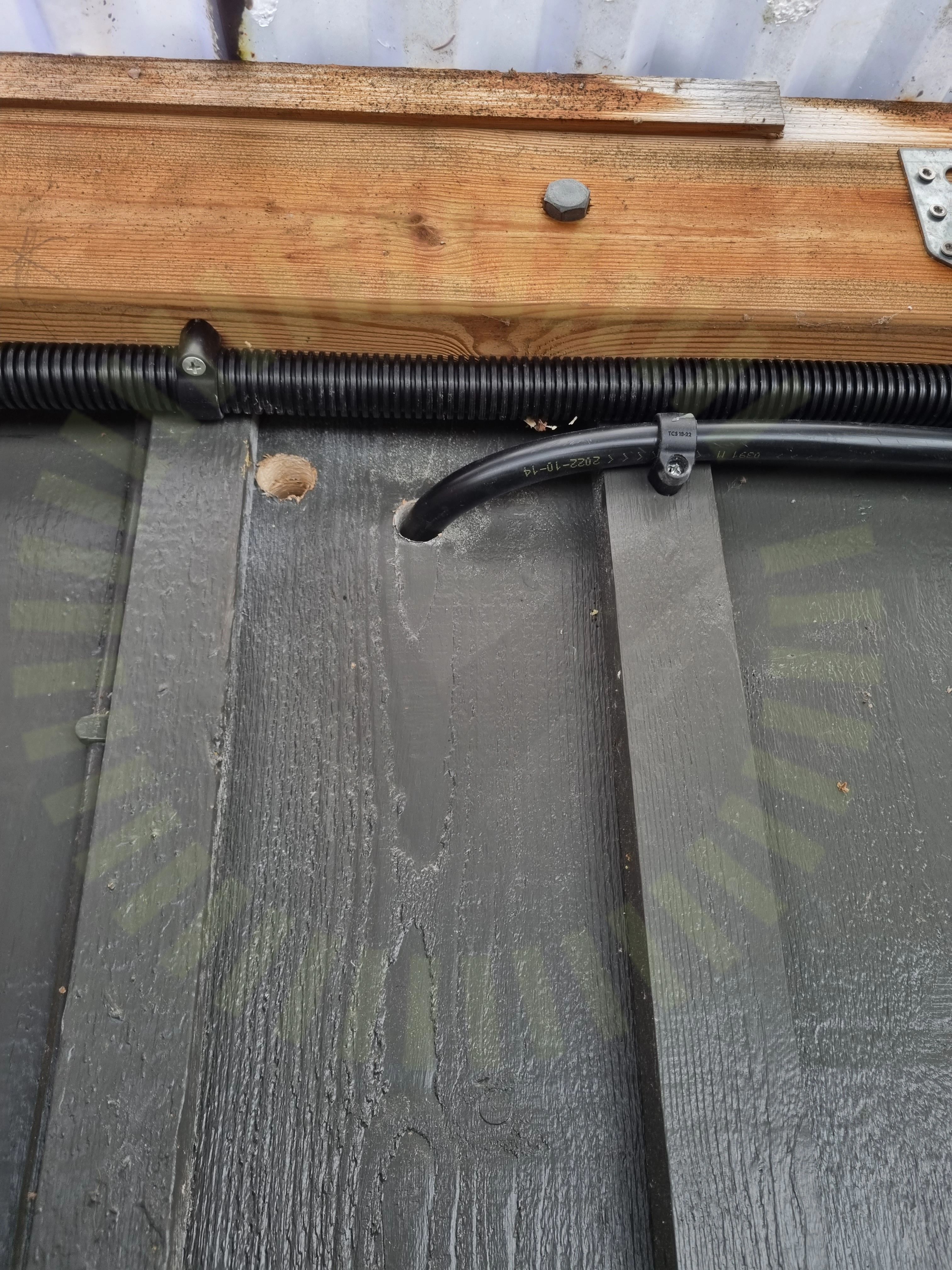

7.1 AC Genomföringar

Inte godkänd

Ej tätat genomföring husvägg

SS 436 40 00 (527.2.1)

7.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

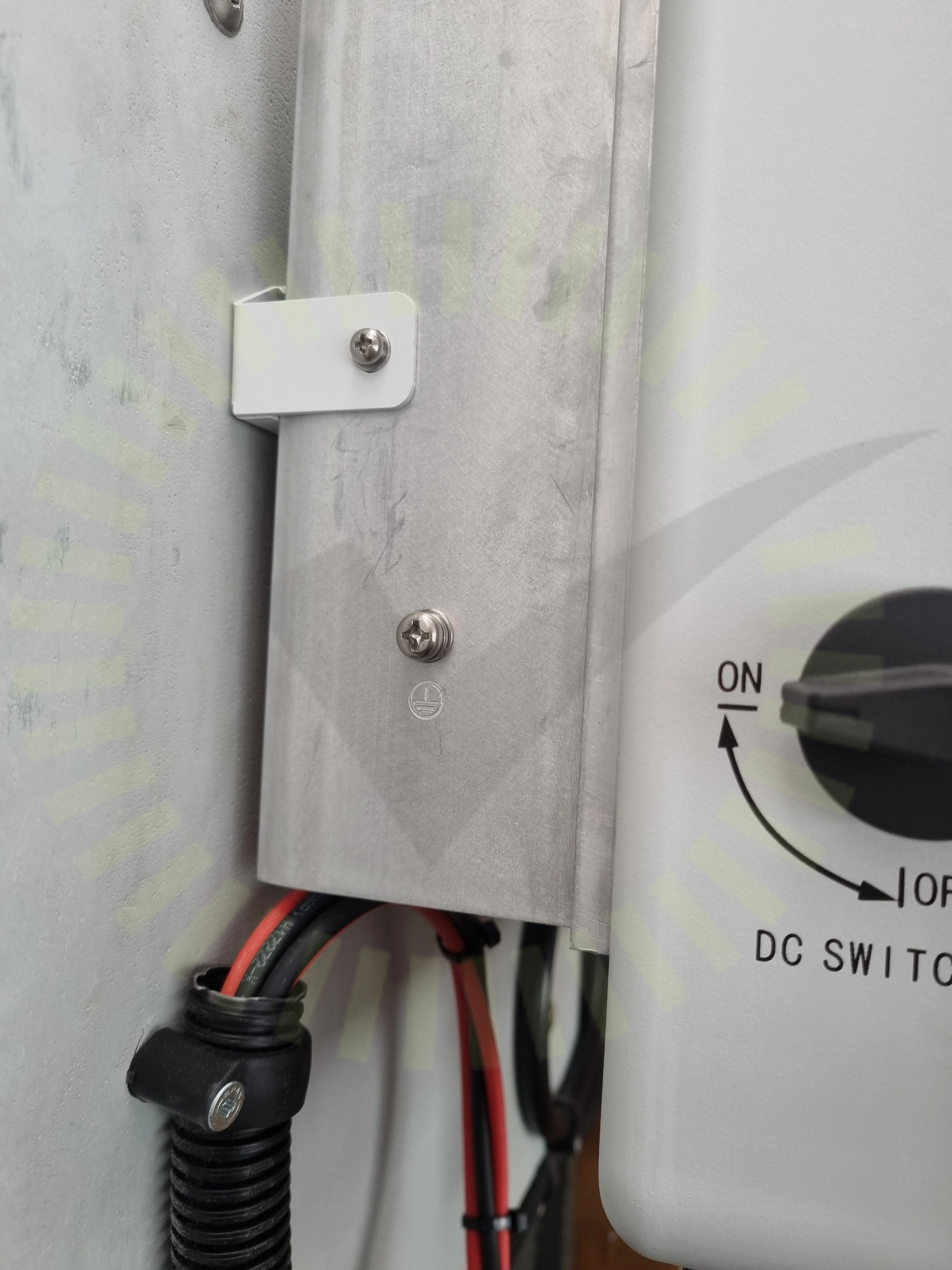

7.3 PE

Inte godkänd

Extern PE anslutning ej gjord enligt tillverkarens anvisningar.

GroWatt Installations Manual, 2022-1-18, Sida 23

Godkända kontrollpunkter

25/28

AC Anslutning Växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

Direkt solljus

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Kontakter

Ledare fastspända

Märkning

Strängschema

Säkringsdimension

Ventilation

Vinkel

Väderskydd
