Besiktningsrapport

9.3

Installation av

Sesol

Datum

22 augusti 2023

Ort

Älvsjö, Stockholms län

Klämmornas placering

Förbindelse av kontakter

Skenornas överhäng

+ 2

92% godkända

8% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (6)Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp) (16)Tak 1, Weland Stål: Råspont (28)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)

Anmärkningar

2/16

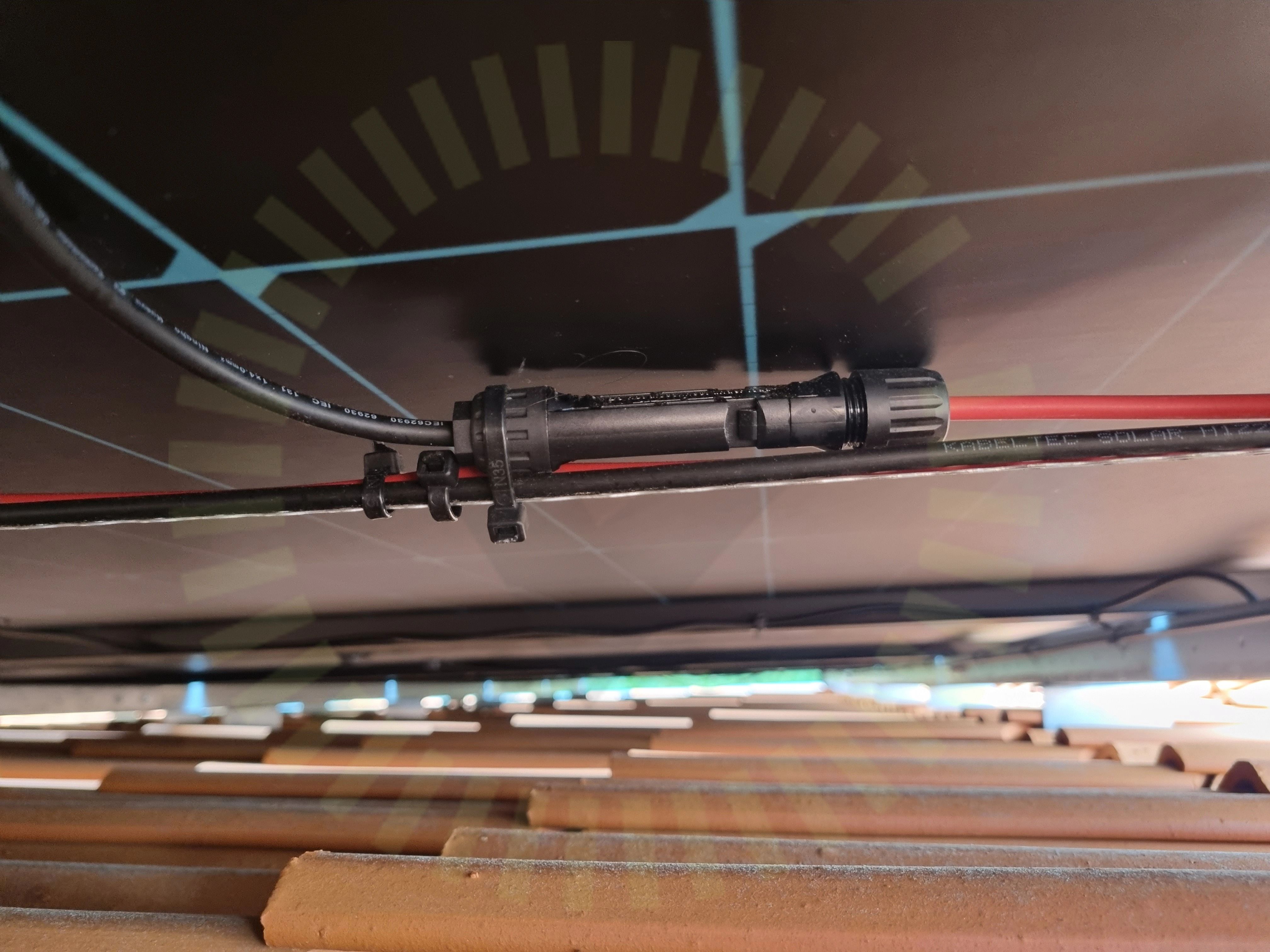

4.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/16

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/16

Kontaktdon

Panelkablagets böjradie

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

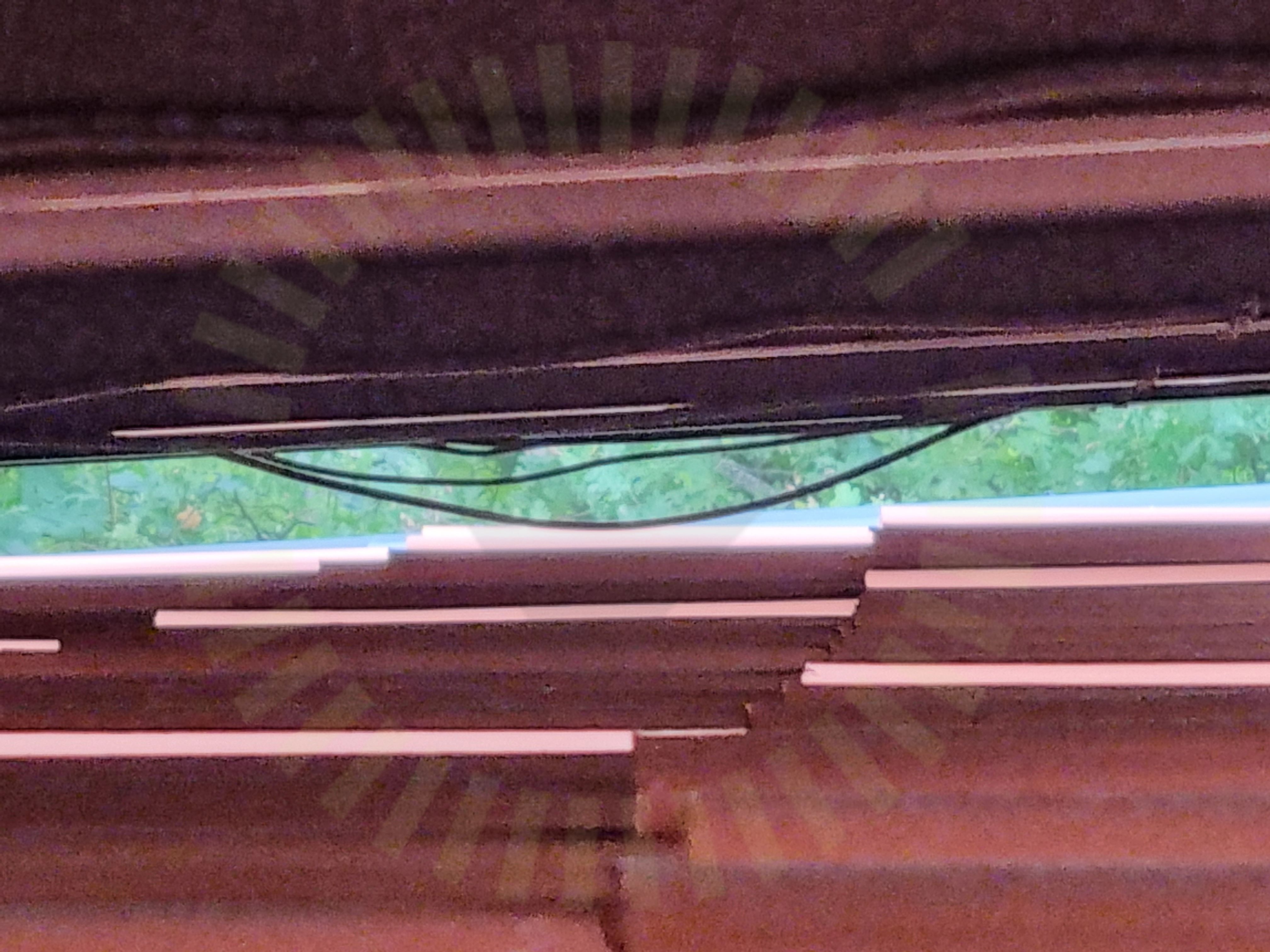

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

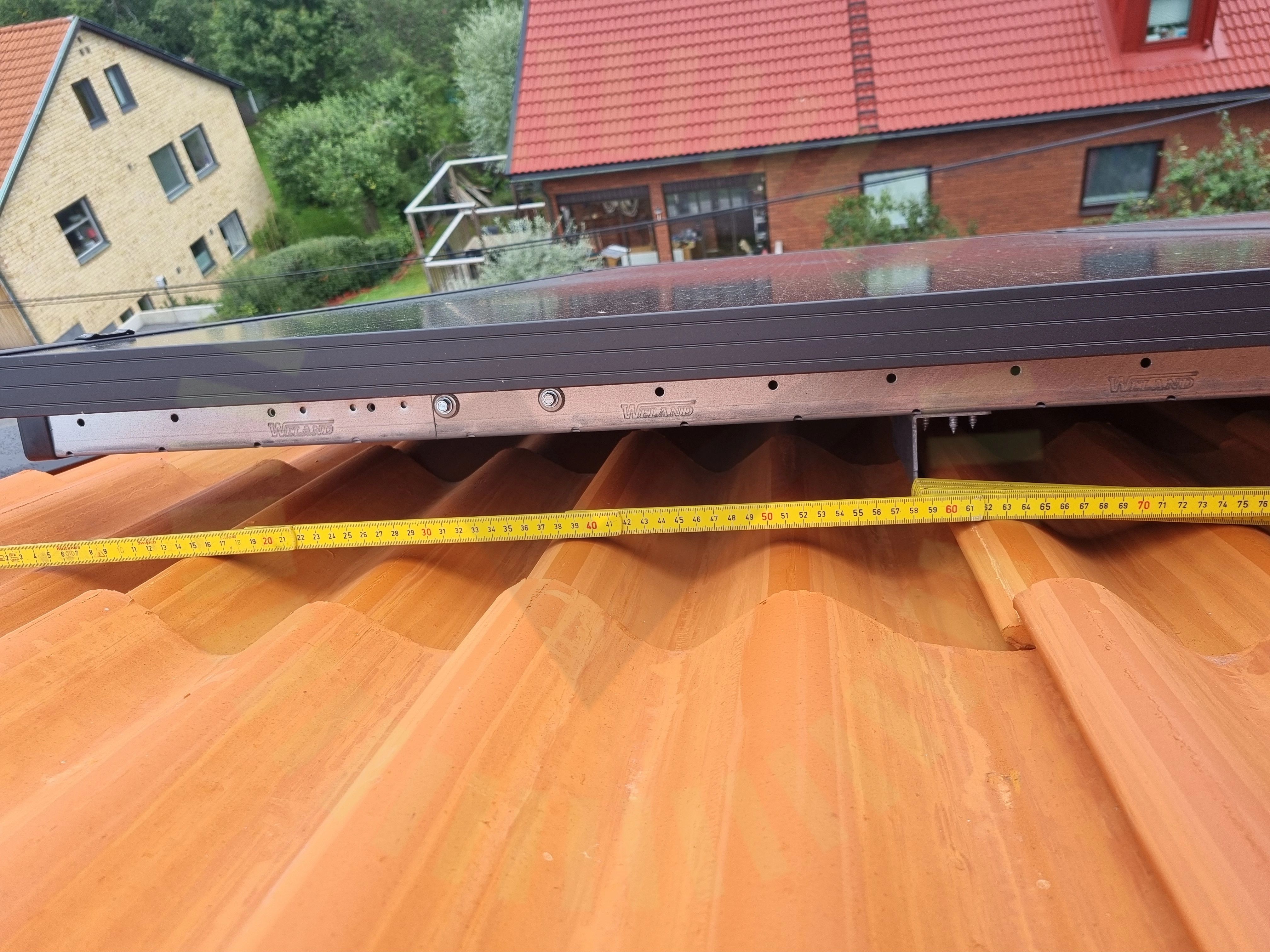

5.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 600mm

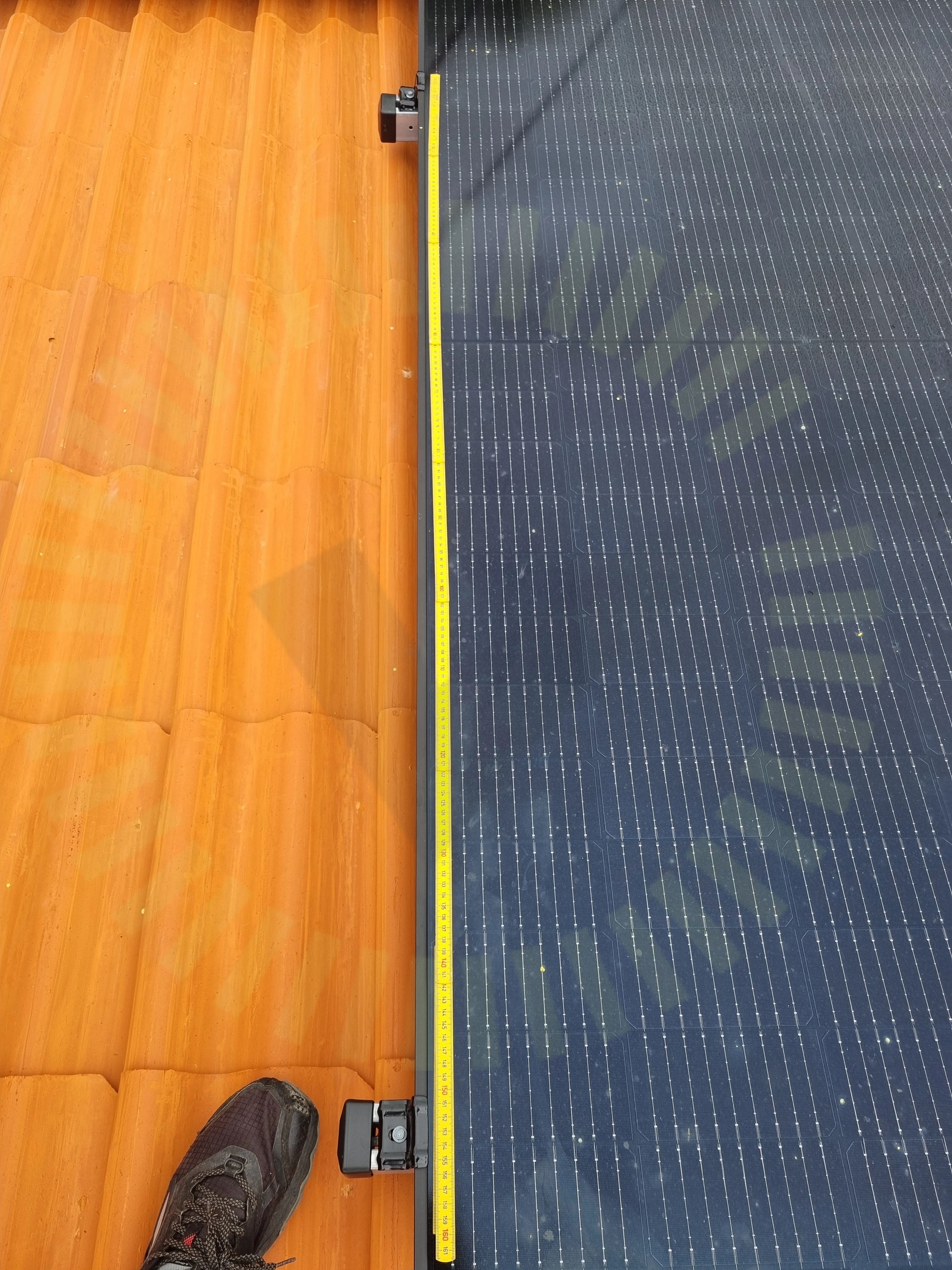

5.3 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Uppmätt avstånd 1450mm.

Snö- och vindlastberäkning

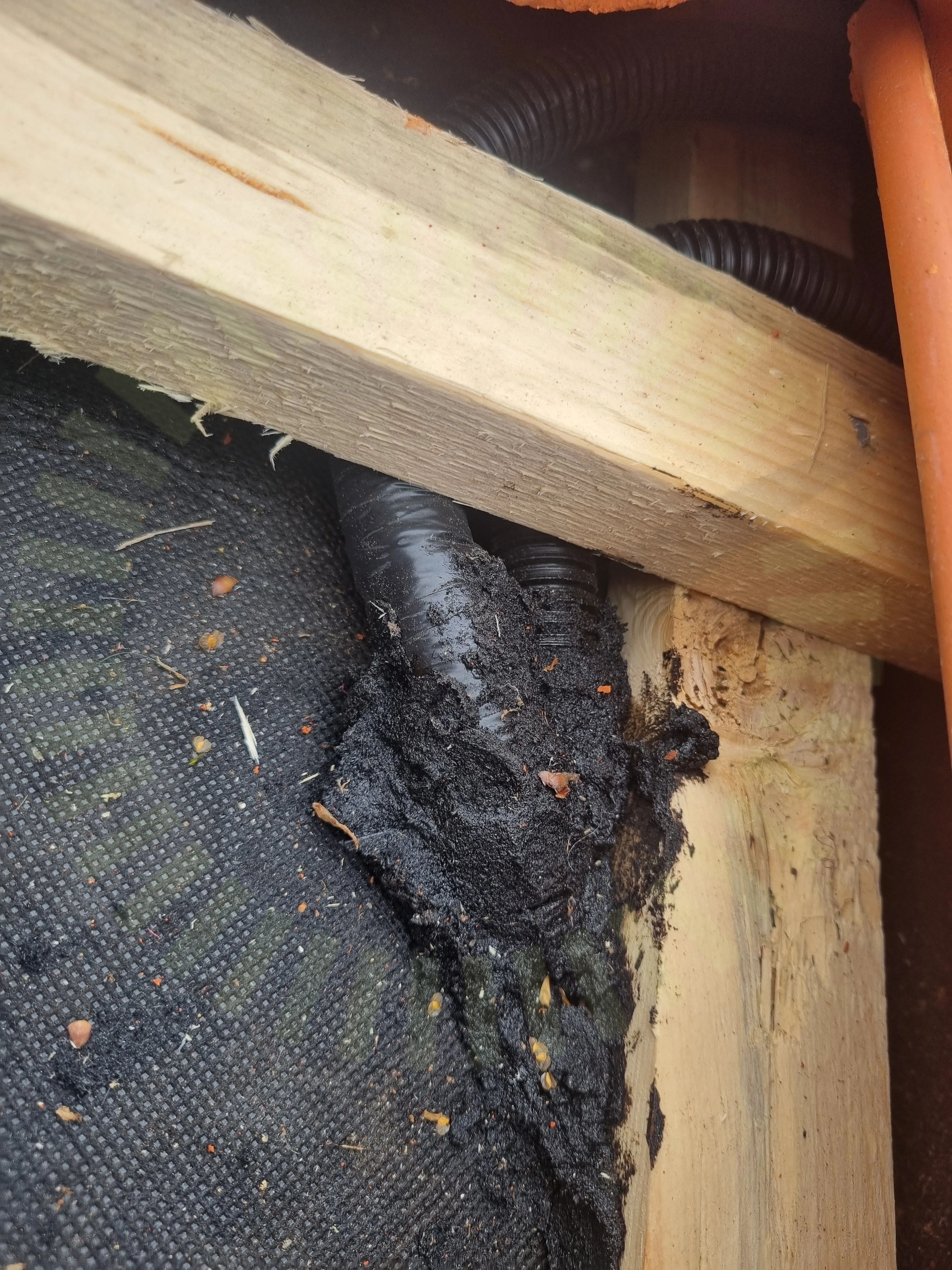

5.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Fasskena

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

32/33

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/33
